Цветная электросхема газ-3110 (31029, 31105, 3102) с описанием электрооборудования

Коды ошибок

Когда стала понятна схема электрооборудования автомобиля, можно рассмотреть ошибки электронного блока управления двигателем, которые помогут точно распознать неисправность, а также своевременно устранить их.

Обозначение кодов неисправностей

  • 1 Р0016 Временная несогласованность (фазовый сдвиг) распредвала и коленчатого вала
  • 2 Р0031 Короткое замыкание цепи нагревателя датчика кислорода
  • 3 Р0032 Обрыв цепи нагревателя датчика кислорода
  • 4 Р0068 Ошибка датчика положения дроссельной заслонки (рассогласование с датчиком абсолютного давления)
  • 5 Р2074 Ошибка датчика абсолютного давления (рассогласование с датчиком положения дроссельной заслонки)
  • 6 Р0071 Ошибка датчика температуры окружающей среды (рассогласование с другими датчиками)
  • 7 Р0072 Короткое замыкание цепи датчика окружающей температуры
  • 8 Р0073 Обрыв цепи датчика окружающей температуры
  • 9 Р0107 Короткое замыкание цепи датчика давления
  • 10 Р0108 Обрыв цепи датчика давления
  • 11 Р0111 Ошибка датчика температуры воздуха на впуске
  • 12 Р0112 Короткое замыкание цепи датчика температуры воздуха на впуске
  • 13 Р0113 Обрыв цепи датчика температуры воздуха
  • 14 Р0116 Рабочие характеристики датчика температуры охлаждающей жидкости не в норме
  • 15 Р0117 Короткое замыкание цепи датчика температуры охлаждающей жидкости
  • 16 Р0118 Обрыв цепи датчика температуры охлаждающей жидкости
  • 17 Р0122 Короткое замыкание цепи датчика положения дросселя
  • 18 Р0123 Обрыв цепи датчика положения дросселя
  • 19 Р0125 Недостаточная температура охлаждения для обратной связи контроля топлива
  • 20 Р0128 Неисправность термостата
  • 21 Р0129 Неправильное показание датчика абсолютного давления при отключении зажигания
  • 22 Р0131 Короткое замыкание цепи датчика кислорода
  • 23 Р0132 Обрыв цепи датчика кислорода
  • 24 Р0133 Медленный отклик датчика кислорода на изменение состава смеси
  • 25 Р0135 Рабочие характеристики нагревателя датчика кислорода не в норме
  • 26 U0155 Нет сообщений по шине данных
  • 27 Р0171 Бедная топливная смесь (отсутствует обратная связь по датчику кислорода)
  • 28 Р0172 Богатая топливная смесь (отсутствует обратная связь по датчику кислорода)
  • 29 Р0201 Обрыв цепи форсунки № 1
  • 30 Р0202 Обрыв цепи форсунки № 2
  • 31 Р0203 Обрыв цепи форсунки № 3
  • 32 Р0204 Обрыв цепи форсунки № 4
  • 33 Р0300 Пропуски рабочего процесса по всем цилиндрам
  • 34 Р0301 Пропуски рабочего хода цилиндра № 1
  • 35 Р0302 Пропуски рабочего хода цилиндра № 2
  • 36 Р0303 Пропуски рабочего хода цилиндра № 3
  • 37 Р0304 Пропуски рабочего хода цилиндра № 4
  • 38 Р0315 Неправильный сигнал с датчика коленчатого вала
  • 39 Р0325 Цепь датчика детонации
  • 40 Р0335 Обрыв цепи датчика положения коленчатого вала
  • 41 Р0339 Пропуски импульсов сигнала датчика положения коленчатого вала
  • 42 Р0340 Обрыв цепи датчика положения распредвала
  • 43 Р0344 Пропуски импульсов сигнала с датчика положения распредвала и коленчатого вала
  • 44 Р0443 Обрыв цепи клапана продувки адсорбера
  • 45 Р0480 Обрыв цепи реле управления вентилятором
  • 46 Р0501 Рабочие характеристики сигнала датчика скорости автомобиля в норме
  • 47 Р0506 Обороты холостого хода выше заданных
  • 48 Р0507 Обороты холостого хода ниже заданных
  • 49 Р0508 Обрыв цепи регулятора холостого хода
  • 50 Р0509 Короткое замыкание цепи регулятора холостого
  • 51 Р0516 Обрыв цепи датчика температуры батареи
  • 52 Р0517 Низкий уровень сигнала датчика температуры батареи
  • 53 Р0532 Низкий уровень сигнала датчика давления кондиционера
  • 54 Р0533 Обрыв цепи датчика давления кондиционера
  • 55 Р0562 Низкое напряжение батареи
  • 56 Р0563 Высокое напряжение батареи
  • 57 Р0600 Неисправности внутренних цепей БУ
  • 58 Р0601 Ошибка контрольной суммы внутренней памяти
  • 59 Р0622 Неисправность цепи обмотки возбуждения генератора
  • 60 Р0627 Обрыв цепи реле топливного насоса
  • 61 Р0630 VIN не запрограммирован в БУ
  • 62 Р0632 Одометр не запрограммирован в БУ
  • 63 Р0645 Обрыв цепи реле муфты компрессора
  • 64 Р0685 Обрыв цепи главного реле
  • 65 Р0688 Обрыв цепи контактов главного реле
  • 66 Р1115 Рассогласованность датчиков температуры
  • 67 Р1603 Внутренняя ошибка БУ передачи двухпортовой ОЗУ
  • 68 Р1604 Внутренняя ошибка БУ записи / чтения двухпортовой ОЗУ
  • 69 Р1607 Неправильно считает в «-»
  • 70 Р2610 Неправильно считает в «+»
  • 71 Р1696 Ошибка БУ запрета записи в ППЗУ
  • 72 Р1697 Ошибка БУ незаконченного программирования
  • 73 Р2096 Сигнал бедной смеси топлива
  • 74 Р2097 Сигнал богатой смеси топлива
  • 75 Р2302 Недостаточная ионизация вторичной цепи катушки зажигания № 1
  • 76 Р2305 Недостаточная ионизация вторичной цепи катушки зажигания № 2
  • 77 Р2503 Низкий уровень выхода системы зарядки

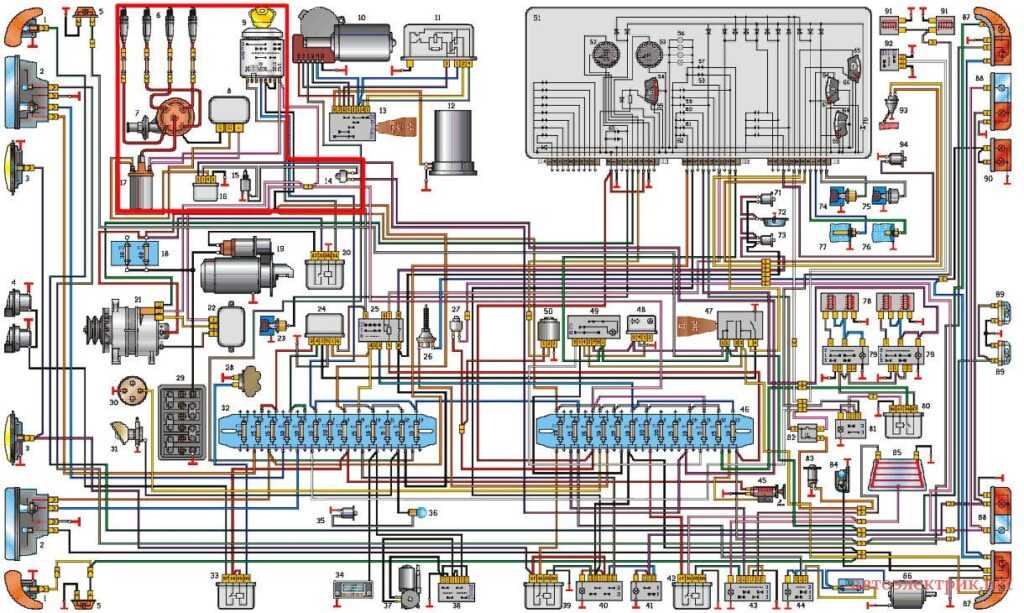

Электросхема ГАЗ 3110

1 – указатель поворота.2 – фара.3 – противотуманная фара.4 – звуковой сигнал.5 – боковой повторитель.6 – свеча зажигания.7 – распределитель зажигания.8 – транзисторный коммутатор.9 – замок зажигания.10 – электродвигатель стеклоочистителя.11 – реле стеклоочистителя.12 – электродвигатель насоса стеклоомывателя.13 – переключатель стеклоочистителя.14 – выключатель системы ЭПХХ.15 – электромагнитный клапан ЭПХХ.16 – блок управления ЭПХХ.17 – катушка зажигания.18 – блок предохранителей в моторном отсеке.19 – стартер.20 – реле стартера.21 – генератор.22 – регулятор напряжения ГАЗ 3110.23 – датчик падения уровня тормозной жидкости.24 – реле включения фар.25 – центральный переключатель света.26 – выключатель сигнала торможения.27 – выключатель света заднего хода.28 – выключатель звукового сигнала.29 – аккумуляторная батарея.30 – штепсельная розетка.31 – подкапотная лампа.32 – левый блок предохранителей.33 – реле звукового сигнала.34 – радиоприемник.35 – выключатель лампы освещения вещевого ящика.36 – лампа освещения вещевого ящика.37 – электродвигатель антенны.38 – переключатель антенны.39 – реле противотуманных фар.40 – выключатель противотуманных фар.41 – выключатель ламп заднего противотуманного света.42 – реле обогрева заднего стекла.43 – переключатель обогрева заднего стекла.44 – переключатель вентилятора отопителя.45 – прикуриватель.46 – правый блок предохранителей.47 – переключатель указателей поворота.48 – реле-прерыватель указателей поворота.49 – выключатель аварийной сигнализации.50 – датчик спидометра.51 – комбинация приборов.52 – спидометр.53 – тахометр.54 – вольтметр.55 – контрольная лампа разряда аккумуляторной батареи.56 – лампа подсветки приборов,57 – контрольная лампа правого поворота.58 – контрольная лампа левого поворота.59 – контрольная лампа стояночного тормоза.60 – контрольная лампа обогрева сидений.61 – контрольная лампа габаритного света.62 – контрольная лампа дальнего света фар.63 – контрольная лампа падения уровня тормозной жидкости.64 – указатель температуры охлаждающей жидкости.65 – указатель уровня топлива.66 – контрольная лампа резерва топлива.67 – контрольная лампа перегрева охлаждающей жидкости.68 – указатель давления масла.69 – контрольная лампа аварийного падения давления масла.70 – дублирующая контрольная лампа.71 – выключатель плафона передней двери.72 – плафон освещения салона.73 – выключатель плафона задней двери.74 – датчик указателя давления масла.75 – датчик контрольной лампы аварийного падения давления масла.76 – датчик контрольной лампы перегрева охлаждающей жидкости.77 – датчик указателя температуры охлаждающей жидкости.78 – элементы обогрева сидений.79 – выключатель обогрева сидений.80 – реле обогрева сидений ГАЗ 3110.81 – выключатель обогрева жиклеров стеклоомывателя.82 – прерыватель контрольной лампы стояночного тормоза.83 – выключатель контрольной лампы стояночного тормоза.84 – фонарь освещения багажного отделения.85 – элемент обогрева заднего стекла.86 – электродвигатель вентилятора отопителя.87 – задний фонарь на крыле.88 – задний фонарь на крышке багажного отделения.89 – фонарь освещения номерного знака.90 – дополнительный сигнал торможения.91 – жиклеры стеклоомывателя с электрообогревом.

Типы двигателей

Если вы решили провести какие-либо работы своими руками, то опять же самым простым вариантом является инструкция, в которой будут все необходимые схемы. Но их там может быть несколько, и они зависят от варианта установленного двигателя.

Карбюратор

Самый простой вариант, который устанавливался с самого начала и какое-то время был единственным возможным.

Относительно этого двигателя можно отметить следующее:

  • Использовалась модификация ЗМЗ-402 двигатель объемом 2.4 литра.
  • Существовало две модификации, одна предназначалась для работы на бензине с октановым числом 92, а вторая – 76. Но следует отметить, что и тот, и другой вариант не отличались экономичностью, поэтому многие автовладельцы настраивали агрегаты именно под 76-й бензин.
  • Главным преимуществом этой модификации можно считать относительную простоту и высокую ремонтопригодность.

Инжектор ЗМЗ 406.2

Этот двигатель отечественного производства имеет рабочий объем 2.3 литра и считается более качественным в силу следующих причин:

Наличие электронного блока управления (ЭБУ), регулирующего впрыск топлива и повышающего рабочие параметры агрегата.

Важно! На ГАЗ 3110 устанавливалось несколько видов блоков управления, поэтому в первую очередь следует выяснить, какой вариант на вашей машине

  • Электронный коммутатор и две катушки зажигания обеспечивали более стабильную и четкую работу системы.
  • Естественно, проводка ГАЗ 3110 на инжектор значительно отличается от карбюраторной. Наличие множества новых электронных блоков позволяет не только регулировать работу системы, но и при необходимости считывать коды ошибок, что очень удобно. В целом схема электропроводки ГАЗ 3110 на инжектор показана на фото ниже, это более сложный и современный вариант.

Инжекторная система включает больше элементов, чем карбюраторная

Инжектор Даймлер-Крайслер

Этот вариант появился в 2004 году как попытка коренной модернизации, конечно, он отличался от предыдущих, причем изменилась не только схема проводки ГАЗ 31105 (так называется модель).

Появились дополнительные усовершенствования:

  • Электронная педаль газа.
  • Блок управления электростеклоподъемниками со стороны водителя.
  • Усовершенствованная панель приборов современного типа.
  • Наличие кондиционера.
  • Новые элементы освещения спереди и сзади.

Мотор 2.4 DOHC придал автомобилю отличные динамические характеристики, но в целом модель заметно уступала конкурентам, поэтому вскоре и этот проект прекратил существование. Ниже приведена схема электропроводки ГАЗ 31105, как вы можете убедиться, она самая сложная из всех, что неудивительно, учитывая все новшества, которые были добавлены. Схема модели с двигателем Даймлер-Крайслер

Чтобы разобраться в проводке ГАЗ 3110, следует потратить определенное время и усилия, ведь конструкторы старались сделать современный вариант системы, выполняющий множество функций, что естественно значительно усложнило его. Видео в этой статье поможет лучше понять некоторые важные вопросы, рассмотренные выше.

Электросхема ГАЗ-3110 с 402 и 406 инжекторным двигателем

Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с установленным двигателем ЗМЗ 406 несколько сложнее, так как она оснащена электронной системой управления двигателем.

Схема системы зажигания двигателя ГАЗ 3110

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

  • Стартер;

    Схема конструкции стартера для Газ 3110

  • Моторчики печки и стеклоочистителя;
  • Звуковые сигналы;
  • Приборы освещения;
  • Элементы системы зажигания;
  • Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Генератор

Генератор предназначен вырабатывать ток, столь необходимый для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя, генераторы на «Волгу» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, а вот у ДВС ЗМЗ 406 мощность генераторов различная, и ток они тоже вырабатывают разный – от 72 до 120 Ампер. Основные производители электрооборудования для «Волги» – «СтартВольт», «Прамо», LKD, КАТЭК, «Динамо».

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Блок предохранителей

На автомобиле ГАЗ 3110 блок предохранителей находится на панели приборов со стороны пассажира. Устроен он чрезвычайно просто – представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.

Так выглядит блок предохранителей для ГАЗ 3110

Система зажигания

Системы зажигания моторов ЗМЗ 402 и ЗМЗ 406 совершенно разные. В карбюраторном 402-ом моторе присутствуют трамблер, коммутатор и катушка зажигания, а на 406-ом зажиганием управляет электронный блок.

На ЗМЗ 406 трамблера и катушки с коммутатором нет, зато есть различные датчики – распредвала, коленвала, расхода воздуха, дроссельной заслонки, холостого хода.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

  • На 406-ом моторе:
    • часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
    • не слишком надежен блок управления двигателем;
    • часто выходит из строя ДМРВ отечественного производства;
    • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.
  • На 402-ом двигателе:
    • Перегреваются и выходят из строя коммутаторы;
    • Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Электропроводка на автомобиле ГАЗ 3110

6.1.8 Проверка реле топливного насоса

Сервисное обслуживание и эксплуатация

Руководства → ГАЗ → 31105 (Волга)

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.

Резерв Правая фара (дальний свет) Левая фара (дальний свет), контрольная лампа включения дальнего света фар Правая фара (ближний свет), электрокорректор Левая фара (ближний свет) Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле контрольной лампы стояночного тормоза, жиклеры омывателей стекол Резерв Прикуриватель, звуковые сигналы, реле звуковых сигналов Задние противотуманные фонари Радиоприемник Блок системы управления двигателем Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа Стеклоочиститель, реле омывателей фар Передние противотуманные фары, задние противотуманные фонари Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный отопитель Фонари заднего хода, приборы, датчик спидометра Лампа стоп-сигнала, розетка переносной лампы Контрольная лампа аварийной сигнализации Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа габаритных огней Обогрев заднего стекла, плафоны, фара-искатель Резерв Электрический бензонасос (двигатель ЗМЗ-4062) Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021) Указатели поворота, боковые повторители, прерыватель, контрольная лампа указателей поворота Обогрев сидений Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного отделения, лампы освещения номерного знака, лампы освещения приборов, лампа освещения прикуривателя, фонарь медицинского знака
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выньте предохранитель № 28 топливного насоса.
2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса.
3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа.
5. Если реле не включается, проверьте напряжение питания и управление.
6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.
7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его.
8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса.
Проверка питания
Выньте реле топливного насоса из платы реле (место реле № 4).
Включите зажигание.
Последовательно присоедините вольтметр: – между контактом 19 (плюс замка зажигания) и массой; – между контактом 17 (плюс аккумуляторной батареи) и массой. Требуемое значение: 12 В (напряжение батареи).

В противном случае проверьте обрыв провода по электрической схеме и устраните.

Выключите зажигание.
ПОРЯДОК ВЫПОЛНЕНИЯ

1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле.2. Включите стартер. При этом светодиод должен загореться

В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО).ВНИМАНИЕ

Особенности электрооборудования

Теперь перейдем к описанию электрической схемы КАМАЗ.

Все модели грузовиков КАМАЗ 6520, 55102 и другие оснащены такими подсистемами:

  1. Запуска силового агрегата.
  2. Поворотные фонари, а также световая аварийная сигналка.
  3. Отопительный узел, система энергоснабжения, механизм очистки ветрового стекла.
  4. Освещение салона транспортного средства.
  5. Головное освещение. В него входят фары ближнего и дальнего света, противотуманки, если они установлены на авто, стоп-сигналы, габариты.
  6. Приборка. Этот узел считается одним из основных в бортовой сети, поскольку в нем сосредоточены основные датчики, устройства и приборы, в том числе тахометр, спидометр, датчик уровня горючего и т. д. Кроме того, на контрольном щитке имеются световые индикаторы, включающиеся при активации освещения, ручного тормоза и т.д. Благодаря индикаторам водитель может косвенно определить состояние некоторых узлов.
  7. Противоугонная система автомобиля, если она установлена.
  8. Блок с предохранителями. Этот компонент обеспечивает защиту электрических цепей авто от возможных скачков напряжения. В нем сосредоточены предохранители, отвечающие за работоспособность основного электрооборудования.
  9. Блок управления, благодаря которому гарантируется нормальная работа основных агрегатов и оборудования авто.
  10. Аудиосистема, если автомобиль оборудован ею.

Чтобы электросхема КАМАЗ работала в нормальном режиме, состояние проводки должно быть как минимум удовлетворительным.

Кроме того, работа электроцепи возможна при исправных:

  1. Аккумуляторных батареях. В КАМАЗах их две, они подключены друг к другу последовательно. Положительный вывод АКБ подключается к выводу стартера, а отрицательный — к выключателю, а через него — к кузову транспортного средства. Обе батареи монтируются в специальный ящик, расположенный на раме машины, позади кабины. Благодаря аккумуляторам обеспечивается нормальная работа зажигания при запуске мотора. Кроме того, благодаря АКБ возможна работа электрооборудования при отключенном двигателе.
  2. Генераторе. Генераторный узел позволяет осуществлять питание электрических девайсов и систем на запущенном моторе. Помимо этого, при помощи генераторного узла производится зарядка АКБ.

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Схема конструкции стартера для Газ 3110

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Технические параметры

Силовой агрегат

Конструктивно новая модель унаследовала все основные узлы и агрегаты предшественника.

В частности, на автомобиль в первые годы выпуска устанавливался:

  1. ЗМЗ 402.10 – рядный бензиновый двигатель объемом 2,5 литра и мощностью 100 л.с.;
  2. Позже появился 16-ти клапанник ЗМЗ 4062.10 мощностью в 150 л.с., имевший 2 распредвала в клапанной крышке (старый двигатель имел нижнее расположение).

Но по ряду параметров и новый, и тем более старый силовые агрегаты не могли конкурировать с иностранными моделями, что вынуждало автопредприятие искать поставщиков двигателей за рубежом. (см. также статью Особенности схемы электропроводки Нива Шевроле)

  1. В 1995 году была выпущена опытная партия с силовым агрегатом Rover . Это была рядная шестнадцати клапанная 2,0 л «четверка» мощностью в 136 л.с.;
  2. В 1997 году автопроизводитель комплектовал модель двигателем японского производства от компании Toyota . Это были и 4-х и 6-ти цилиндровые рядные бензиновые моторы от модели Land Cruiser, а также дизель объемом в 2,5 л от модели Crown;
  3. Двигатель Chrysler в заводской программе появился после того, как повысилась цена на силовые агрегаты производства ЗМЗ, а ГАЗ не готовы был покупать их по столь высокой стоимости .

Справочно! Чаще всего установкой двигателей японского производства занимались в частных компаниях Москвы и Санкт-Петербурга. Из-за сложностей с запчастями и обслуживания широкого распространения в российских глубинках не получили. Что касается двигателей Chrysler, то их сегодня ГАЗ производит по закупленным чертежам и устанавливает серийно.

Электрооборудование

Вслед за двигателем ЗМЗ с машины-донора перекочевала и электропроводка ГАЗ 31029:

  • Система зажигания в точности повторяла схему ГАЗ 24-10;
  • Установка импортных двигателей потребовала перенастройки систем автомобиля;
  • Появившаяся позже панель приборов с электронными приборами на шаговых электромоторах изменила и внутрисалонную схему электрооборудования. (см. также статью Особенности схемы электропроводки ГАЗ)

Обратите внимание! Любая инструкция на автомобили «Волга» ссылается на конкретный силовой агрегат, поскольку обслуживание и ремонт напрямую зависят от установленной модели двигателя

Профилактика проводки

Что нужно знать о профилактике электросети:

  1. Не допускается использование самодельных предохранителей монеток, кусков проволоки и т.д. Такая проблема может привести к короткому замыканию, в более тяжелых случаях она может спровоцировать возгорание.
  2. Помните о том, что автомобильный аккумулятор нуждается в периодическом ТО. Как минимум раз в год нужно подзаряжать батарею, также следует производить диагностику плотности рабочей жидкости в банках и ее уровня. Если вы заметили, что электролита в банках мало, то нужно восполнить его уровень.
  3. Если вы самостоятельно устанавливаете противоугонную систему, видеорегистратор и прочие устройства, то проследите за тем, чтобы подключение проводов было качественным и надежным.
  4. Если обнаружились неполадки в работе электрооборудования, то их необходимо решать как можно быстрее. При необходимости обратитесь к электрику.

Загрузка …

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:


Электрическая схема стеклоочистителя Волги 3110

  • На 406-ом моторе: часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
  • не слишком надежен блок управления двигателем;
  • часто выходит из строя ДМРВ отечественного производства;
  • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.

На 402-ом двигателе:

  • Перегреваются и выходят из строя коммутаторы;

Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.


Электропроводка на автомобиле ГАЗ 3110

Большое преимущество «Волги» 3110 в том, что детали, которые можно возить в багажнике, стоят сущие копейки. Еще один большой плюс – поломки встречаются нередко, но они не всегда существенные. «Волга» не так часто подводит водителей в дороге, да и отремонтировать ее намного проще, чем иномарку. Запчасти дешевые, и есть во всех автомагазинах.

Схема автомобиля — Волга 3110

Здесь рассмотренны схемы электрооборудования на ГАЗ 3110 1996-2004 г.в. Внешними отличительными чертами были новые крылья, форма крыши, капот, фартуки, решётка радиатора. Прежними остались лишь двери. Первое время автомобили ГАЗ 3110 оснащались узкими чёрными бамперами, а уже с 2000 года они были заменены новыми современными бамперами, которые стали окрашиваться в цвет кузова. Они придавали автомобилю более внушительный вид за счёт дополнительных объёмов. Отличительной особенностью была и крышка багажника, которая открывалась от самого бампера для того, чтобы облегчить погрузку вещей в багажное отделение. В 2001 году автомобили стали окрашивать и грунтовать по новой системе, что позволило увеличить срок службы кузова. Существовала и специальная версия ГАЗ 3110 для служб такси, которая обладала специальной раскраской, подготовкой под таксометр и отделкой салона из легкомоющихся материалов.Схема системы зажигания на Волга 3110

1 – блок управления М 1.5.4 двигателем 9 – разъем диагностики 2 – датчик фазы 10 – реле системы управления двигателем 3 – датчик частоты вращения и синхронизации 11 – реле топливного насоса 4 – датчик положения воздушной дроссельной заслонки 12 – регулятор холостого хода 5 – датчик детонации 13 – форсунка 6 – датчик массового расхода воздуха 14 – катушка зажигания 7 – датчик температуры охлаждающей жидкости 15 – свеча зажигания 8 – датчик температуры воздуха во впускной трубе

Электросхема оборудования ГАЗ-3110 с двигателем ЗМЗ-4062

1 – указатель поворота 46 – комбинация приборов 2 – фара 47 – спидометр 3 – противотуманная фара 48 – тахометр 4 – звуковой сигнал 49 – вольтметр 5 – боковой повторитель 50 – контрольная лампа разряда аккумуляторной батареи 6 – замок зажигания 51 – лампа подсветки приборов 7 – блок предохранителей в моторном отсеке 52 – контрольная лампа правого поворота 8 – генератор 53 – контрольная лампа левого поворота 9 – штепсельная розетка 54 – контрольная лампа стояночного тормоза 10 – подкапотная лампа 55 – контрольная лампа обогрева сидений 11 – аккумуляторная батарея 56 – контрольная лампа габаритного света 12 – датчик включения электровентилятора 57 – контрольная лампа дальнего света фар 13 – электровентилятор 58 – контрольная лампа падения уровня тормозной жидкости 14 – реле звукового сигнала 59 – контрольная лампа КМСУД 15 – левый блок предохранителей 60 – указатель температуры охлаждающей жидкости 16 – выключатель звукового сигнала 61 – указатель уровня топлива 17 – датчик падения уровня тормозной жидкости 62 – контрольная лампа резерва топлива 18 – реле включения фар 63 – контрольная лампа перегрева охлаждающей жидкости 19 – стартер 64 – указатель давления масла 20 – реле стартера 65 – контрольная лампа аварийного падения давления масла 21 – центральный переключатель света 66 – дублирующая контрольная лампа 22 – выключатель сигнала торможения 67 – выключатель плафона передней двери 23 – выключатель света заднего хода 68 – плафон освещения салона 24 – переключатель стеклоочистителя 69 – выключатель плафона задней двери 25 – электронасос стеклоомывателя 70 – прерыватель контрольной лампы стояночного тормоза 26 – электродвигатель стеклоочистителя 71 – выключатель контрольной лампы стояночного тормоза 27 – реле стеклоочистителя 72 – фонарь освещения багажного отделения 28 – реле электровентилятора 73 – элемент обогрева заднего стекла 29 – радиоприемник 74 – выключатель обогрева жиклеров стеклоомывателя 30 – электродвигатель антенны 75 – реле обогрева сидений 31 – переключатель антенны 76 – выключатель обогрева сидений 32 – лампа освещения вещевого ящика 77 – элементы обогрева сидений 33 – выключатель лампы освещения вещевого ящика 78 – датчик контрольной лампы перегрева охлаждающей жидкости 34 – реле противотуманных фар 79 – датчик указателя температуры охлаждающей жидкости 35 – выключатель противотуманных фар 80 – датчик контрольной лампы аварийного падения давления масла 36 – выключатель ламп заднего противотуманного света 81 – датчик указателя давления масла 37 – реле обогрева заднего стекла 82 – топливный насос 38 – переключатель обогрева заднего стекла 83 – датчик указателя уровня топлива 39 – переключатель вентилятора отопителя 84 – выключатель системы диагностики контрольных ламп комбинации приборов 40 – прикуриватель 85 – жиклеры стеклоомывателя с электрообогревом 41 – правый блок предохранителей 86 – задний фонарь на крыле 42 – датчик спидометра 87 – задний фонарь на крышке багажного отделения 43 – выключатель аварийной сигнализации 88 – дополнительный сигнал торможения 44 – реле-прерыватель указателей поворота 89 – фонарь освещения номерного знака 45 – переключатель указателей поворота 90 – электродвигатель вентилятора отопителя

Автоматический выключатель отключается с выдержкой по времени

Определить, что автомат отключился от перегрузки можно по двум признакам:

  • В момент срабатывания защиты не было зафиксировано включений бытовых электроприборов.
  • Сразу же после срабатывания включить автомат невозможно – он не становится на защелку до тех пор, пока не остынет биметаллическая пластина теплового расцепителя.

Позволив остыть автомату, подготавливаем токоизмерительные клещи или мультиметр, имеющий их в составе. Вскрываем щиток с автоматическим выключателем и готовимся измерить ток на его выходе. Для этого потребуется подогнуть провод так, чтобы обхватить его магнитопроводом клещей.

Включаем автомат и измеряем ток. Если величина его превышает номинальный ток защиты, то придется искать причину перегрузки. Если ток ниже номинального, а автомат снова отключается через некоторое время, значит неисправен он.

Для поиска причины перегрузки используются тот же мультиметр или клещи. Поочередно отключая бытовые приборы из сети, и включая на короткое время автомат, измеряется ток. Разность между предыдущим измеренным значением и текущим даст ток, потребляемый отключенным элементом сети.

Если электроприбор потребляет мощность выше номинальной, то это говорит о его неисправности. Если же энергопотребление всех приборов в норме, а после того, как все они отключены от сети, ток равен нулю, то нужно либо не включать их всех одновременно, либо для самых мощных из них предусмотреть персональные розетки, защищенные своим автоматом. К ним придется проложить новую электропроводку от распределительного щитка.

Номинальный ток автоматического выключателя Если все электроприборы из сети выключены, а защита все равно срабатывает, придется искать неисправность непосредственно в проводке.
