Схема расположения датчиков на двигателе камаз евро 3

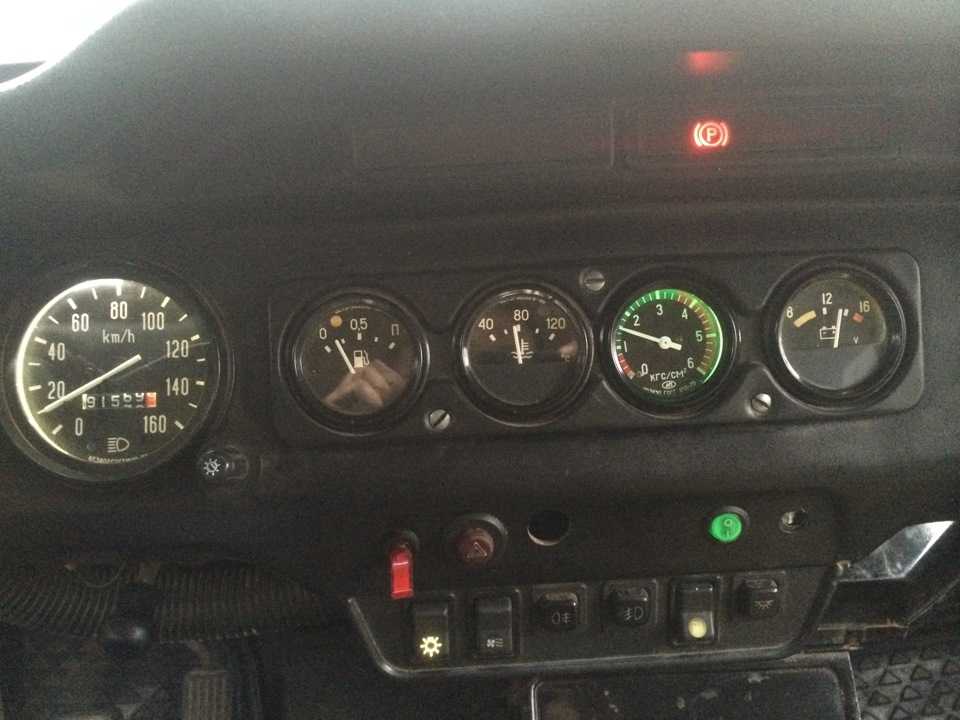

Механический датчик давления евро формата

Я работаю с различными автомобилями, в том числе с большегрузными моделями. За долгие годы обслуживания я научился разбираться во всех тонкостях проведения ремонта таких машин.

Сегодня я хотел бы поговорить об автомобиле Камаз и систему мотора в нем. Где находится датчик смазки и как правильно ее заливать? этот и другие вопросы подробно разобраны в моей статье.

Также я имею множество знакомых автомехаников, которые помогают мне в случае чего и обладаю немалым опытом по разбору/проведению ремонта большегрузов. Часто моего опыта посвящена тягачам.

В этой статье я постараюсь рассказать вам и дать советы на тему того, как вернуть в жизнь старый автомобильный датчик в автомобиле Камаз. Возвращаем к работе сломанный датчик давления смазки на машине. В частности на КАМАЗе: для начала стоит провести его раннюю диагностику и только потом проводим его замену в машине. Также в статье я дам несколько советов по ремонту этого датчика.

Система давления автомобиля Камаз имеет свой отдельный датчик для считывания показателей — этот датчик оснащен специальной маркой и помогает водителю автомобиля лучше смотреть за значением уровня смазки в свой машине и доливать ее в случае необходимости. Качественная смесь — это по своей сути главный залог для постоянной и бесперебойной работы мотора в любом автомобиле, по этой причине за показателем смазки в моторе стоит как можно более точно смотреть.

Замена контрольного прибора

Демонтаж и установка нового оборудования, благодаря удачному расположению датчика не представляет труда. При проведении манипуляций, выполняют действия:

  • Выключить зажигание силовой установки, открыть капот автомобиля;
  • Снять с датчика шланг, демонтировать изделие с держателя;
  • Посадочное гнездо обработайте герметичным раствором, поставьте новый прибор;
  • Подсоедините к датчику шланг, предварительно намазав герметичным раствором;
  • Подсоедините шланг к манометру.

Ежедневный контроль уровня масла, давления жидкости, качества топлива, непременное условие нормальной эксплуатации силовой установки КамАЗ. Выполняемые процедуры не представляют сложности, поэтому проводятся водителями любой квалификации. В то же время, пренебрежение этими простыми манипуляциями приведёт к серьезным и непоправимым последствиям, которые легче предупредить, чем устранять.

Принцип работы

Аварийный автоприбор, как у машин Форд Фокус и Транзит, Нексия или Опель Корса, работает при помощи мембранного механизма. Внутри датчика есть специальная мембрана, которая реагирует на самые незначительные изменения в уровне масла. Когда двигатель только включается, в системе нет давления масла, и контактные клеммы извещателя находятся в замкнутом состоянии. На приборной панели загорается лампа, сообщая об исправности системы и её готовности к работе. Когда двигатель заводится и нагревается, давление масла возрастает, жидкость воздействует на мембрану, а она выключает лампу.

Но как только давление масла начинает падать ниже необходимого уровня, мембрана снова становится в ровное положение, и контакты замыкаются, обеспечивая включение лампы. Если во время работы авто, сигнализатор на панели приборов горит, это говорит о том, что давление очень мало.

Контрольный датчик устроен немного по-другому. Он оснащен ползунком, который соединен с пластиной при помощи специальной нити. К ползунку подведен провод, который подключен к мембране контроля давления масла. Как только уровень масла падает или поднимается, мембрана изменяет свое положение и при помощи механизма двигается стрелка на стрелочном мониторе. Этот прибор используется для контроля падения уровня в настоящий момент, часто он не оснащен сигнальной лампой.

Видео: проверка аварийного давление масла БМВ М30

Определение неисправности

В случае, если при движении на автомобиле КамАЗ загорелась лампочка, предупреждающая о низком давлении масла, выполняется проверка датчика на работоспособность. Как можно быстрей остановите транспортное средство, выключите силовую установку и выполните действия:

Осмотрите силовую установку, обратите внимание, не повреждён ли картер, нет ли течей масла;
При нарушении поддона попробуйте устранить течь, примените герметический состав, либо другие средства, с помощью которых доберётесь до гаража;
Проследите за уровнем смазки, используйте щуп, при необходимости добавьте жидкости. Заведите мотор, если лампа не горит – поломка из-за нехватки масла;. Проверка уровня смазки:

Проверка уровня смазки:

  • Установите манометр вместо датчика напора смазки. Показатель 0.7 кг/см при холостой работе с последующим ростом оборотов и значения соответственно, говорит о неисправности прибора измеряющего напор смазки;
  • Если проведенные манипуляции не помогли найти причину горения лампочки, автомобиль КамАЗ доставляется до ближайшей станции, поиск продолжают там.

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

  1. Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
  2. Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

  • корпус;
  • мембрана;
  • контакты;
  • а также устройство толкателя.

Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.

Замена ДДМ

Поставить новый датчик аварийного давления масла сможет даже неопытный механик, зная, где находится этот измеритель. Последовательность:

  • Выключают систему зажигания, открывают капот.
  • От датчика отсоединяют шланг, а сам измеритель снимают с кронштейна. Для этого понадобится молоток и отвертка.
  • Образовавшееся гнездо обрабатывают силиконовыми герметиком и ставят на место старого новый датчик.

После этого шланг обратно подсоединяется к измерителю. Рекомендуется его тоже обработать автомобильным герметиком. Далее подсоединяют манометр со шлангом. Если КАМАЗ оборудован электронной системой, то указатель ДДМ ставится поверх прошлого модуля.

Чтобы силовой агрегат КАМАЗа работал исправно, необходимо каждый день следить за уровнем масла, давлением жидкости и качеством топлива. Это простые процедуры, которые не требуют квалификации, поэтому с ними способен справиться каждый водитель. Если пренебречь этими проверками, то это может стать причиной поломки двигателя. А любые неисправности легче предупредить, чем исправлять.

Инструкция по замене указателя

Процедура замены ДДМ на КАМАЗе несложная, поэтому выполнить ее может даже водитель, не имеющий большого опыта ремонтных работ.

Меняя ДДМ следует выполнить следующую последовательность действий:

  1. В первую очередь нужно найти и выкрутить старый прибор, расположенный возле силового агрегата.
  2. На посадочное место снятого устройства следует вкрутить новый прибор. При этом нужно использовать герметик.
  3. Далее прикручивается шланг. Соединение также нужно обработать герметиком. Шланг прокладывается по штатной проводке.
  4. Затем манометр соединяется со шлангом. Если ранее стоял электронный прибор, то нужно выбрать место для установки указателя.

 Загрузка …

Можно ли поменять датчик атмосферного давления?

Комбинация ошибки 13 действительно означает, что датчик атмосферного давления вышел из строя. Физическая ошибка означает механические повреждения регулятора, то есть, скорее всего, его уже не удастся отремонтировать и нужно будет только менять. В этом нет ничего страшного, но произвести замену устройства необходимо как можно быстрее либо это чревато определенными проблемами.

Что может произойти при несвоевременной замене устройства:

  1. Детонация. Двигатель вашего КАМАЗа начнет детонировать, сначала будут просто негромко стучать гидрокомпенсаторы. Со временем этот звук перерастет в что-то большее.
  2. На следующем этапе двигатель машины начнет терять мощность. Транспортное средство будет с трудом разгоняться, вы это сможете почувствовать при разгоне или обгоне другого автомобиля. Также следует отметить, что в данном случае может значительно увеличиться расход потребляемого топлива. Сначала он может быть небольшим, еле заметным, но со временем разница в расходе будет ощутимой.
  3. Затем начнутся проблемы с троганием с места. В том случае, когда вы зажмете педаль газа и попытаетесь поехать, начнутся рывки и провалы.
  4. После всех этих симптомов ваш автомобиль, скорей всего, будет троить и глохнуть. При этом разогнаться будет очень тяжело, практически невозможно, не говоря уже о попытке обгона другого авто. Также авто будет глохнуть.

Так выглядит датчик атмосферного давления для КАМАЗ

Чтобы не допустить такого развития событий, необходимо вовремя заменить вышеуказанное устройство контроля атмосферного давления. Замена данного регулятора вовсе не вызывает труда, однако, к сожалению, мы не можем вам помочь в более точной инструкции. Сам датчик находится в районе ГБЦ, но точное его место расположения нам неизвестно. Вы можете самостоятельно определить его место установки, ориентируясь по приведенной фотографии.

Как мы уже сказали, проблем с заменой устройства не возникнет. Вам потребуется только отключить от него подводящий провод и выкрутить гаечку или винт, фиксирующий устройство. Поменяв устройство на новое, процедура будет считаться завершенной.

ВИДЕО: как поднять давление масла в камазе

В двигателе КАМАЗ масло попадает в систему охлаждения

Какое масло лучше заливать в КАМАЗ евро 1

Заменить сальник привода ТНВД КАМАЗ с задней стороны

Горит лампочка зарядки аккумулятора но зарядка есть КАМАЗ

Очень часто в ремонт приходят машины с испуганными владельцами: Чтобы убедиться, что лампочка загорелась из-за неисправного датчика, можно выкрутить этот датчик, вместо него через пластиковую трубку вкрутить механический манометр и убедиться, что давление масла в двигателе полностью соответствует техническим требованиям.

Вместо штатного датчика давления масла через переходник с трубкой надо подключить механический манометр. После этого можно запустить двигатель и проконтролировать давление в масляной магистрали.

Ток, протекающий через спираль, нагревает пластинку, изготовленную из двух металлов с разными коэффициентами теплового расширения. Пластинка изгибается, величина изгиба зависит от степени нагрева пластинки, т.

Все датчики давления масла для лампочки на японских автомобилях в основе своей одинаковы. Они могут различаться размерами, формой контактного лепестка, но ответный разъем этого лепестка, как правило, универсальный, резьба и давление включения у всех одни и те.

Найти возможные неполадки вам поможет достаточно простая схема управления лампочкой аварийного снижения давления масла. В машине может быть установлен стрелочный прибор указателя давления масла. Во всем мире при его поломке весь прибор или его датчик просто заменяют.

Давление в масляной системе отсутствует, диафрагма в датчике почти плоская, время, в течение которого контакты замкнуты, невелико, поэтому проходящий через спиральку средний ток также мал, биметаллическая пластинка почти прямая. Стрелка прибора показывает на 0.

В масляной системе есть давление, диафрагма в датчике выгнута, время замкнутого состояния контактов в датчике возрастает. В результате возрастает и средний ток, проходящий через спиральку в приборе. Этот ток нагревает биметаллическую пластинку, она, изгибаясь, поворачивает стрелку прибора. В стрелочном приборе указателя давления масла используется биметаллическая пластинка.

На нее намотана нагревательная спираль. Когда через эту спираль проходит ток, пластина нагревается и, изгибаясь, поворачивает стрелку прибора.

Замена системного датчика давления на новый

По причине своего удобного расположения, быстрая замена этого датчика вполне возможна и сделать ее может почти каждый автолюбитель.

Последовательность действий для замены прибора

  1. При условии выключенной системы зажигания стоит открыть капот на Камазе.
  2. Далее просто отсоедините от сломанного датчика идущий к нему шланг и вытащите его при помощи отвертки и молотка с кронштейна.
  3. После чего стоит быстро обработать гнездо с помощью силиконового герметика и вставить туда новый прибор.

Что делать потом? Просто закрутите шланг, заранее проведя его обработку с помощью специального автомобильного герметика.

После чего стоит подсоединить манометр со шлангом. Если в машине установлена электронная система с датчиком уровня давления, то его указатель стоит присоединить к новому прибору через прошлый модуль.

Как правильно устанавливать новый датчик уровня масла:

https://youtube.com/watch?v=2dE45u67HFE

Постоянный контроль за количеством смазки в моторе очень важен для стабильной эксплуатации машины, особенно для большегруза. Это даст возможность избежать более опасных неприятностей во время езды на машине, которые сопряжёны с капитальным ремонтом мотора и всей силовой установки.

Проверка и диагностика моторных неисправностей с последующей заменой датчика в автомашинах марки Камаз достаточно проста. Сделать замена датчика (по сути несколько легких операций) в состоянии даже несведующий водитель.

Конструкция автомобильного датчика в машинах типа Камаз и суть его работы

Конструкция датчика по своей сути довольно проста. Такой датчик состоит из нескольких элементов:

  • защитный корпус прибора для его сохранения от влаги;
  • также обычно стоит внешняя или внутренняя мембрана;
  • толкательный механизм;
  • цепочка из контактов.

Электронный механизм для считывания показателя давления смазки в автомобиля марки КАМАЗ имеет серый или темный цвет, так что его достаточно трудно увидеть сходу.

При сильном давлении смазки на внутреннюю мембрану, эта самая мембрана начинает действовать и давит на внешний толкатель, который соединяет контакты электрической сети.

Далее сказывается давление смазки на эту мембрану и мембрана меняет свою форму в процессе работы. Потом мембрана приводит в работу толкатель, а он, к слову, соединяет контакты в электрической цепи.

Тут все зависит от уровня давления и если этот уровень на внутреннюю мембрану недостаточен, в таком случае толкатель сохраняет свое положение и останется в одной точке, а контакты замыкаются и потом уходит несколько сигналов на панель управления в машине.

Также имеются механические типы датчиков проверки количества смазки в Камазе. Однако встретить их сегодня все труднее по причине постепенного перехода компании на использование электронных датчиков. Такие датчики имеют куда более сложную систему, суть которой составляет прочная обмотка из меди или из нихрома. Также механические датчики имеют свой ползунок.

Обмотка такого датчика может взаимодействовать и оказывать влияние на ползунок, а он меняет значение показателя масла на приборной панели. Далее сигнал идет на электрическую цепь, далее в кабину к водителю машины.

Принцип работы датчика давления масла

Прежде чем разбираться каким образом можно проверить ДДМ, необходимо вкратце остановиться на теории, в частности, как работает датчик давления масла. Это даст полноту понимания процесса. В первую очередь необходимо указать, что датчики давления масла бывают двух видов — механические (устанавливаются на старые машины, в частности, советских моделей) и электронные (более современные, повсеместно используемые в автопромышленности).

Конструкция механических датчиков

Устройство механического ДДМ

Внутри механического датчика есть мембрана, которая изменяет свою форму в зависимости от приложенного к нему давления. Соответственно, чем оно больше — тем больше изгибается мембрана. Изгибаясь, она воздействует на имеющийся в конструкции шток, который отвечает за сжимание жидкости в специальной герметичной трубке. На другом конце этой трубки шток, на который давила эта жидкость, и вот второй шток двигал стрелку прибора — дифманометра, или просто манометра. Давление возрастает — стрелка идет вверх, давление падает — стрелка опускается.

Также существует еще одно, более распространенное устройство механического датчика давления масла. Оно аналогично, но с добавлением переменного резистора — реостата. Так, на имеющуюся в его конструкции мембрану помещают резистор, который изменяет свое сопротивление в зависимости от, собственно, значения прикладываемых усилий. Соответственно, чем имеет место большая деформация мембраны — тем больше изменяется сопротивления датчика. При отсутствии деформации мембраны значение сопротивления будет равно нулю. Это изменение фиксируется электронным блоком управления двигателем (ЭБУ), на который и подается соответствующий сигнал. Его программное обеспечение создано таким образом, что оно контролирует нахождение сигнала от ДДМ в определенном промежутке, соответствующем нормальному рабочему давлению масла в масляной системе двигателя. Как правило, к механическим датчикам присоединяют стрелочные манометры, на шкале которых показывается абсолютное значение масла. Хотя на самом деле эти приборы являются вольтметрами, стрелка которых изменяет свое положение в соответствии с приходящим на прибор значением сопротивления с ДДМ.

Конструкция электронного датчика

Устройство электрического ДДМ. 1 — шток, 2 — сигнальная лампа, 3 — контакты, 4 — мембрана

Конструкция электронного датчика давления масла (к слову, устанавливается на автомобили ВАЗ-2114 и его аналоги, новые модели «Лады») подразумевает, что при ровной мембране (не находящейся под давлением) питающая цепь сигнальной лампы на панели прибора нормально замкнутая, поэтому она включается в соответствующих условиях. Однако, когда мембрана выгибается под действием давления масла она своим штоком механически размыкает цепь и сигнальная лампа тухнет. Это, собственно, и происходит при запуске двигателя, о чем можно судить по тому, что лампочка масленки при включенном зажигании, а также первые 1…2 секунды находится в активном состоянии (светится).

Таким образом, суть проверки современного ДДМ заключается в измерении сопротивления обмотки датчика мультиметром, переведенным в режим измерения электрического сопротивления (омметра). Однако его также можно проверить и другими методами.

Признаки неисправности

Некорректной работой датчика является ложное срабатывание. Это значит, что механизм перестал работать как нужно, и выдаёт ошибку. Логично, что заметив горящую эмблему маслёнки на панели приборов, встревоженный водитель проверит уровень масла щупом, для чего заглушит двигатель, поднимет кабину и выкрутит клапан со стержнем. Если количество смазки и правда уменьшилось, то стоит поискать причину утечки. Если она не обнаружена, двигатель правомочно заподозрить в «поедании» масла. Легче всего в этом случае посмотреть на дым, вырывающийся из выхлопной трубы. Обычно прожорливость силового агрегата вызвана износом поршневых колец, сквозь которые масло просачивается прямо в цилиндры. Там оно выгорает, что приводит к шлейфу сизого или чёрного дыма за автомобилем.

Но если уровень в норме, значит, датчик барахлит. Проверить его можно простым способом с помощью тестера: переключить клювик измерительно прибора на сопротивление, одной клеммой прикоснуться к массе (то есть любой металлической части, соединённой с корпусом). Если стрелка отклонится или цифры покажут значение, отличное от нуля — датчик «залип», то есть в нём замкнуло контакт. Такой прибор считается вышедшим из строя и подлежит утилизации.

Правда, бывает так, что лампочка загорается лишь изредка, а затем гаснет. После физической проверки уровня датчик также лучше заменить, так как его показаниям уже невозможно доверять.

О необходимости контролировать показания прибора говорит следующая ситуация, которая может приключиться с неопытным водителем. При поломке датчика шофёр увидит сигнал нехватки масла и первым делом дольёт в горловину недостаток. Однако переполнение системы грозит тем, что излишек будет выбрасывать через сапун — специальный предохранительный клапан, сбрасывающий давление газов в двигателе. Поскольку в современных системах евростандарта вырвавшаяся смесь подаётся через коллектор снова в цилиндры, масло, прогорая, будет давать копоть, зашлаковывать каналы и приводить к ускоренному износу цилиндро-поршневой группы.
