Для чего используется диагностический разъем рено логан

Способы самодиагностики

Краткое описание способа Комментарии: что понадобиться и куда ехать, в чем подвох Цена вопроса (в рублях)
1. Поездка в сервисный центр Диагностику проводят при помощи сканера, при чем специалисты обязаны вам выдать распечатку кодов найденных в Логане ошибок и обнулить память ЭБУ. Если ваш чек мигает и тухнет не закономерно, а хаотически, то советует ехать в сервис именно в момент мерцания ошибки. Вариант затратный и по деньгам о по времени. При выявлении новой ошибки вам снова придется ехать в мастерскую. Начиная от 1000 и выше
2. Приобретение сканера и установка программы для диагностики на ПК или ноутбук Сегодня в свободном доступе появились множество устройств и ПО для диагностики, единственное что остается – установить его себе на авто. Такой вариант не для каждого, а скорее для любителей покопаться с техникой. К тому же необходимо подключение к ноутбуку, что не всегда удобно. Цены на спец. оборудование «кусаются», из-за чего сканер с ПО – не самый дешевый выбор для диагностики одной ошибки. Безусловно, в будущем вложения окупятся. От 5000 и выше
3. Приобрести бортовой компьютер Если вас не устраивает заводской, то купите мощный и многофункциональный, например, кроме важных показателей работы силового агрегата вы увидите моментальный расход топлива. Для Renault Logan выпускают отдельные девайсы, но не каждый захочет с ними возиться. От 3000
4. Подключение к разъему OBD2 через Вluetooth адаптер Используя современный телефон, вы легко расшифруете коды ошибок прямо с мобильника. Если вы купили авто с пробегом, то такая штука – обязательный атрибут вашего железного коня. Также BT адаптер пригодится при езде на значительные расстояния. Далее в этой статье будет подробно описан опыт пользования именно этим устройством. 950- 1000

Диагностика автомобилей адаптером ELM 327 (WIFI)

Приветствую всех автолюбителей Рено Логан в моем авто блоге AAuhadullin.ru! В нашем случае машина стала заводится со второго раза и глохнуть. На экране щитка приборов загорелся предупреждающий символ движка. Нужно срочно мне разобраться, в чем же дело?

В мануале сказано, что символ двигателя загорается после включения зажигания и должен потухнуть сразу после пуска двигателя. Если же лампа горит и не гаснет, то руководство по двигателю, рекомендует срочно обратиться на сервисную станцию обслуживания, где проводится детальная диагностика автомобилей.

Температура мотора в норме. Первое предположение, что забился воздушный фильтр двигателя. Если замена не поможет, то нужно искать неисправность дальше. Запасной воздушный фильтр есть в багажнике, сейчас его заменим и посмотрим, как будет вести себя машина после замены.

Перед тем, как загореться предупредительной лампе Check, двигатель начал заводится со второго раза и после запуска плавали обороты. Если заглушить мотор, то после второго запуска все работало нормально.

В общем автолюбитель, попробуем заменить воздушный фильтр двигателя.

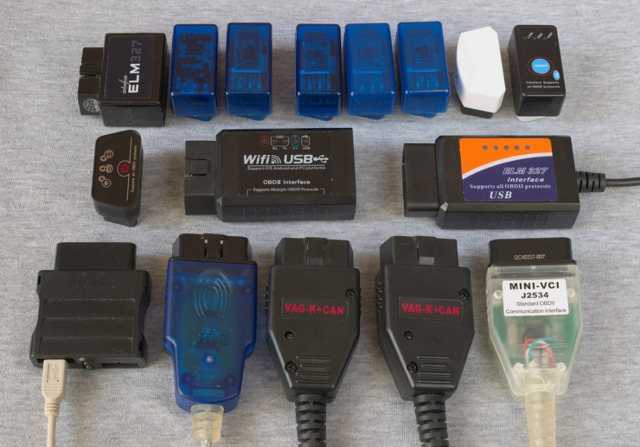

Типы устройств

Сегодня на рынке присутствуют электронные устройства, имеющие специальный диагностический разъем «OBD» для коммутации с бортовой автомобильной сетью. В их числе:

  • оригинальный сканирующий аппарат «Renault – clip»;
  • универсальный считывающий прибор «ELM».

Также можно отыскать множество других устройств-сканеров, которые также имеют диагностический разъем, однако мы остановимся на этих двух вариантах, позволяющих обеспечить 100-процентную коммутацию с диагностической розеткой в Рено Логан.

1. ELM 327 позиционируется как универсальный сканер, позволяющий осуществлять считывание кодов ошибок бортовых электронных систем.

Этот прибор принадлежит к когорте бюджетных устройств и доступен для многочисленной армии владельцев Рено Логан. Для запуска аппарата в действие следует установить некоторые программы, посредством которых осуществляется диагностирование. Устройство имеет диагностический разъем, который позволяет беспроблемно коммутироваться с входными «розетками» большинства моделей автомобилей «свежих» годов выпуска, в том числе и Renault Logan.

2. «Renault Clip» является дилерским диагностическим оборудованием, позволяющим выполнить сканирование системы автомобиля с целью последующего исправления идентифицированных ошибок.Стоимость последнего сканирующего комплекса весьма высока, поскольку в его софте присутствует фирменная программа Рено, которой доступна возможность не только регистрировать некорректную работу электронных узлов, но и изменять по собственной воле владельца Renault Logan некоторые параметры настроек программ блока управления, отвечающих за функционирование конкретных узлов.

Для повседневного любительского применения рекомендуем склониться к приобретению именно «ELM 327». Устройство качественно выполнит диагностику и сбережет определенную долю средств в «семейном кошельке».

Рено Логан расход топлива на 100 км

Как снять заднее сидение Рено Логан

Рено Логан замена датчика холостого хода

Выбор

На авто рынке существует огромное количество электрических систем, помогающих водителю при движении. При выборе путного компьютера для Рено нужно управляться необходимыми вам функциями, которыми он должен владеть.

Более нужным путным компом для Рено Логан считается модель Multitronics VG1031UPL, потому что она обладает всеми необходимыми функциями, также возможностью подключения системы помощи при парковке.

Установку и активацию данного компьютера необходимо проводить строго по регламенту, описанному в аннотации (она написана на российском языке).

Испытав данную систему на Рено, мы с уверенностью можем рекомендовать ее к покупке.

Что подключать к диагностическому разъему

Подробнее о самостоятельной диагностике системы управления читайте ЗДЕСЬ

Клуб владельцев автомобилей РЕНО ЛОГАН на сайте ВКонтакте.

Обсуждение вопросов эксплуатации, технического обслуживания и ремонта.

https://vk.com/club79618000

Присоединяйтесь!!!

Loading Twitter messages…

НАШИ ПАРТНЕРЫ:

сайт о немецких автомобилях

Любой современный легковой или грузовой автомобиль можно обслуживать и ремонтировать самостоятельно, в обычном гараже. Все что для этого потребуется – набор инструмента и заводское руководство по ремонту с подробным (пошаговым) описанием выполнения операций. Такое руководство должно содержать типы применяемых эксплуатационных жидкостей, масел и смазок, а самое главное – моменты затяжки всех резьбовых соединений деталей узлов и агрегатов автомобиля. Итальянские автомобили – Fiat (Фиат) Alfa Romeo (Альфа Ромео) Lancia (Лянча) Ferrari (Феррари) Mazerati (Мазерати) имеют свои конструктивные особенности. Также в особую группу можно выделить все французские машины – Peugout (Пежо), Renault (Рено) и Citroen (Ситроен). Немецкие машины сложные. Особенно это относится к Mercedes Benz (Мерседес Бенц), BMW (БМВ), Audi (Ауди) и Porsche (Порш), в чуть меньшей – к Volkswagen (Фольксваген) и Opel (Опель). Следующую большую группу, обособленную по конструктивным признакам составляют американские производители- Chrysler, Jeep, Plymouth, Dodge, Eagle, Chevrolet, GMC, Cadillac, Pontiac, Oldsmobile, Ford, Mercury, Lincoln. Из Корейских фирм следует отметить Hyundai/Kia, GM–DAT (Daewoo), SsangYong.

Совсем недавно японские машины отличались относительно низкой первоначальной стоимостью и доступными ценами на запасные части, но в последнее время они догнали по этим показателям престижные европейские марки. Причем это относится практически в одинаковой степени ко всем маркам автомобилей из страны восходящего солнца – Toyota (Тойота), Mitsubishi (Мицубиси), Subaru (Субару), Isuzu (Исудзу), Honda (Хонда), Mazda (Мазда или как говорили раньше Мацуда), Suzuki (Сузуки), Daihatsu (Дайхатсу), Nissan (Ниссан). Ну, а машины, выпущенные под японо-американскими брендами Lexus (Лексус), Scion (Сцион), Infinity (Инфинити), Acura (Акура) с самого начала были недешевыми.

Отечественные автомобили также сильно изменились с введением норм евро-3. лада калина, лада приора и даже лада нива 4х4 теперь значительно сложнее в обслуживании и ремонте.

что делать если машина не заводится, как зарядить аккумулятор, как завести машину в мороз. ответы на эти вопросы можно найти на страницах сайта и книг. представленных здесь же

Автомануал – от англ. manual – руководство. Пособие по ремонту автомобиля или мотоцикла. различают заводские руководства и книги , выпущенные специализированными автомобильными издательствами.

Cайт Автомануал не несет никакой ответственности за возможные повреждения техники или несчастные случаи, связанные с использованием размещенной информации.

Установка

Где именно находится диагностический разъем на приоре

Чтоб установить и активировать систему, можно пойти 2-мя способами.

  • Установка сверху торпедо.
  • Врезка БК в нишу центральной консоли.

Типы данных установок отличаются эстетичностью вида и сложностью в монтаже. duration: что показывает бортовой компьютер как устранить. косяки рено логан 2 Давайте разглядим 1-ый вариант, потому что мы считаем его более комфортным и неопасным.

  1. Итак, начинать мы будем с распаковки нового девайса и внимательного чтения аннотации.
  2. Судя из описания технического регламента, проводку путного компьютера необходимо подсоединять к схеме диагностического разъема, после этого особым удлинителем выводим поверх торпедо.
  3. Последующим шагом будет разборка салона и других его составляющих. Для этого нужно демонтировать пластмассовые накладки на порогах дверного проема, также декоративные элементы фронтальных и средних стоек. форум о новом рено логан 2 бортовой компьютер и т.д. То можно его активировать. Делать это необходимо только по одной стороне, лучше левой. Данную работу необходимо проводить для укладки кабеля датчика температуры уличного воздуха.

Активация БК и ДТ при помощи ELM 327 PyRen на RENAULTТайм код если не желаете глядеть как устанавливаю PyRen: 13:40 savedEcus.p — Это . Активация недокументированных функций Логана 2015гВся информация в этих статьях: .

  1. Для установки датчика температуры воздуха, нужно провести его провод до фонаря заднего бампера, после этого произвести его установку таким макаром, чтоб датчик не касался кузовных частей автомобиля. Подробная статья о том, как активировать бортовой компьютер на рено логан 2, почему он не активен, использование программатора и подключение к схеме. Бортовой компьютер рено логан: выбор, установка и активация. Делается это для того чтоб, потоки воздуха не искажали сущность реальной температуры.
  2. Проделываем нужные отверстия для проводки, после этого укладываем кабель, оставляя маленькие припасы по длине.
  3. Подключаем БК к питанию и производим настройку показаний температуры воздуха, пробега, расхода горючего, температуры охлаждающей жидкости и других характеристик.
  4. После этого необходимо поставить компьютер в режим автообмена информацией с блоками управления движком. Бортовой компьютер на рено (renault) Как самостоятельно активировать бортовой компьютер на рено. распространенные проблемы в рено меган 2 и их устранение как снять моторчик. Бортовой компьютер рено логан: программа диагностики и. Сделать это можно, прочитав подходящий пункт в аннотации.

Для Рено Логан есть несколько типов систем подсчета расходов, но конкретно этот вариант считается более удачным и дешевым решением.

Типы данных установок отличаются эстетичностью вида и сложностью в монтаже. Давайте рассмотрим первый вариант, так как мы считаем его более удобным и безопасным.

  1. Итак, начинать мы будем с распаковки нового гаджета и внимательного чтения инструкции.
  2. Судя из описания технического регламента, проводку путевого компьютера нужно подсоединять к схеме диагностического разъема, после чего специальным удлинителем выводим поверх торпедо.
  3. Следующим шагом будет разборка салона и других его составляющих. Для этого необходимо демонтировать пластиковые накладки на порогах дверного проема, а также декоративные элементы передних и средних стоек. Делать это нужно только по одной стороне, желательно левой. Данную работу нужно проводить для укладки кабеля датчика температуры уличного воздуха.
  1. Для установки датчика температуры воздуха, необходимо провести его провод до фонаря заднего бампера, после чего произвести его установку таким образом, чтобы датчик не касался кузовных элементов автомобиля. Делается это для того чтобы, потоки воздуха не искажали суть действительной температуры.
  2. Проделываем необходимые отверстия для проводки, после чего укладываем кабель, оставляя небольшие запасы по длине.
  3. Подключаем БК к питанию и производим настройку показаний температуры воздуха, пробега, расхода топлива, температуры охлаждающей жидкости и других параметров.
  4. После чего нужно поставить компьютер в режим автообмена информацией с блоками управления двигателем. Сделать это можно, прочитав нужный пункт в инструкции.

Основные коды ошибок Рено Логан

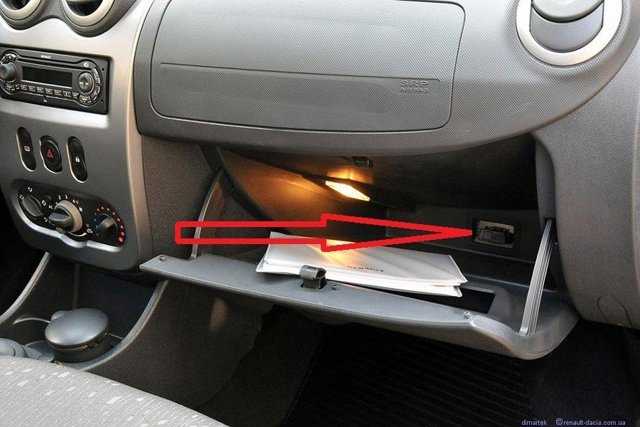

Диагностический разъём в бардачке прикрыт декоративной заглушкой

Расположен такой разъем в бардачке, в верхней его части.

Самый недорогой адаптер от ДЯДИ ЛЯО с АлиЭкспресса

Для подключения к системе используется специальный кабель или bluetooth-адаптер. Кстати, такое расположение перекочевало и в Рено Дастер.

После проведения диагностики, при помощи этого разъема можно выявить любую неполадку систем авто. Все они отображаются в виде кодов. В таком коде и зашифрована информация о поломке.

Этот адаптер уже подороже, по размерам больше, техническая начинка получше

Предназначение

Программа Torque в работе

На компьютере (или мобильном телефоне, или планшете) при помощи специальной программы можно провести сканирование систем автомобиля и узнать, какая неполадка в нем присутствует.

  • 002 – проблемы с дроссельной заслонкой.
  • 003 – неисправен датчик температуры воздуха, который всасывается мотором.
  • 004 – неисправность датчика температуры охлаждающей жидкости.
  • 006 — не работает датчик детонации.
  • 014 – не работает электромагнитный клапан.
  • 017 – не работает датчик расположения коленвала.
  • 018 – засорен передний датчик кислорода.
  • 022 – неисправен блок управления.
  • 032 – неисправна лампочка, которая сигнализирует о перегреве тосола (кстати, что лить в Логан: тосол или антифриз? ).
  • 038 – засорен нагреватель.
  • 044 – неисправен иммобилайзер.
  • 061 – проблема с катушкой зажигания .
  • 064 – неисправен датчик скорости.
  • 106 – поломался катализатор.
  • 253 – на двигателе плохая «масса».

Все датчики, которые ранее устанавливались на автомобиль, имели 12 разъемов. Современные имеют уже 16. Сам разъем напоминает трапецию. Если разъёма нет в бардачке, значит его убрали (спрятали) в противоугонных целях при установке сигнализации. Тогда ищите его в любом месте под панелью приборов (о демонтаже приборной панели здесь).

Диагностический разъем используется не только для тестирования автомобиля. Многие злоумышленники с помощью этого штекера отключают систему безопасности и угоняют Рено Дастер.

Существуют три основных способа защиты разъема:

  • перенос в новое место, куда злоумышленник не достанет;
  • размыкание электроцепи с помощью реле;
  • использование переходника.

Второй вариант защиты наименее предпочтительный, так как после размыкания провода остаются рядом со штекером. И злоумышленник сможет быстро соединить цепь и подключиться к диагностическому разъему.

После переноса штекер рекомендуется скрыть плотной заглушкой. Разъем следует устанавливать недалеко от элементов рулевого управления. По завершении переноса необходимо заменить старый PIN-код на новый. Благодаря последней манипуляции стандартные устройства, подключаемые для диагностики Рено Дастер, перестанут подходить.

Где находится диагностический разъем рено логан

Сам диагностическая колодка на рено логан может быть скрыт защитной накладкой, если это так, то ее нужно просто снять для получения доступа. Предназначение и функции Что касается назначение, то основной и единственной функцией OBD-II является диагностика работоспособности всех систем транспортного средства.

С помощью устройства автовладелец может подключиться к диагностической линии и определить возможные неполадки, присутствующие в работе двигателя, трансмиссии и других узлов. Основные способы защиты диагностического разъема Для того, чтобы защитить транспортное средство от угона, есть несколько вариантов защиты непосредственно разъема: Его можно перепрятать.

Для этого выход следует извлечь из посадочного места и предусмотреть более безопасное место установки. К примеру, его можно спрятать под подлокотник, в пепельницу, под сиденье, но учтите, что в таких местах его сможет найти злоумышленник. Как вариант, можно произвести монтаж гнезда в дверь внутрь либо на внутреннюю часть центральной консоли.

Но нужно понимать, что при необходимости проведения диагностики у вас могут возникнуть сложности с диагностическая колодка на рено логан доступа к OBD-II. В том месте, где выход был установлен, нужно будет поставить заглушку. Как вариант, это гнездо можно переделать на другой штекер. То есть в посадочном месте будет расположен штекер, но не диагностический. Это позволит ввести в заблуждение диагностическая колодка на рено логан злоумышленника.

Но сам выход все равно придется перепрятать. Еще один вариант, который позволит запутать преступника — это произвести перепиновку штекера.

То есть нужно внести изменения в пины в самом гнезде. При изменении пинов также нужно учитывать, что придется переделать пины и на диагностическом адаптере, если в будущем вы планируете производить проверку работоспособности агрегатов авто автор видео — канал Прямые Руки. Инструкция по выполнению диагностики самостоятельно Проверка работоспособности основных автомобильных систем может быть произведена диагностическая колодка на рено логан способами — с помощью самодиагностики, а также с использованием дополнительного оборудования.

Самодиагностика выполняется так: Сначала в замок устанавливается ключ. Затем на приборке следует зажать кнопку сброса дневного пробега.

Одновременно с этим осуществляется запуск мотора. Затем, когда активируется функция самотестирования, кнопку можно отпустить. О том, что проверка начата, вы сможете узнать по прерывистому и быстрому передвижению стрелок на датчиках — диагностическая колодка на рено логан, спидометра, температуры двигателя, а также объема топлива в баке.

После этого на экране приборки появится информация в виде нескольких информационных табло. Нажимая на клавишу сброса суточного пробега, вы сможете перейти из одного режима в.

Распиновка контактов диагностического разъема Renault

диагностическая колодка на рено логан Сначала будет показан индекс бортовой цифровой системы, потом появится режим проверки сигнальных индикаторов, затем выведутся данные об объеме горючего в баке. После этого вы сможете узнать о мгновенном расходе топлива, а при последующем нажатии будет выведена информация о неисправностях датчиков. В частности, речь идет о контроллерах уровня моторной жидкости в двигателе, горючего в баке, а также температуры антифриза.

Производитель Рено рекомендует использовать такие приборы для проверки: Производитель не рекомендует использовать оборудование от сторонних разработчиков, которое не предназначено для конкретных моделей авто. Согласно официальным данным, это может привести к тому, что такие устройства не смогут корректно отображать коды неисправностей. Последовательность проведения тестирования своими руками выглядит так: К разъему подключается купленное оборудование либо ноутбук через соответствующий адаптер.

Как сказано выше, на компьютере должна быть установлена программа для проверки. Но все ли адаптеры одинаково хорошо работают с Рено Логан?

Где находится диагностический разъем Рено Логан

Нет, к сожалению, не все! Проблема в том, что заполонившие наш рынок китайские сканеры далеко не одинаковы, и отличаются как конструктивным исполнением, так и поддерживаемыми протоколами. То есть, имея одинаковые корпуса, они при этом могут иметь разную аппаратную начинку.

Как выбрать сканер OBD2 ELM327 для диагностики ошибки Рено Логан?

В этой статье рассказывается об особенностях диагностики и сброса ошибок на Рено Логан с помощью автомобильного сканера OBD2 ELM327 (адаптера OBD2 ELM327).

Рено Логан (Renault Logan) очень надёжный автомобиль, но и с ним иногда случаются поломки, особенно когда он уже не «молод». Поломка двигателя и электронных подсистем на Рено Логан отображается ошибкой — горящей лампой Chek Engine» на приборной панели.

Для диагностики ошибки, отображаемой лампой «Chek Engine», предназначен OBD2 (OBD-II) разъём, расположенный в бардачке Рено Логан.

OBD2 разъём используется для подключения диагностического оборудования на станциях технического обслуживания (СТО). Обычно, разъём OBD2 закрыт пластиковой заглушкой и, что бы его открыть, заглушку нужно потянуть на себя.

OBD2 разъём Рено Логан Распиновка OBD2 разъёма Рено Логан

=

Но не всегда есть возможность обратиться на СТО для диагностики Рено Логан. К тому же, даже простая диагностика, без ремонтных работ, совсем не бесплатная процедура.

Наверное, многие владельцы Рено Логан знают, что диагностику причин свечения лампы «Chek Engine» легко можно провести самостоятельно. Для этого можно купить недорогую и доступную разновидность диагностического оборудования- автомобильный сканер OBD2 ELM327 (фото).

Для выполнения диагностики Рено Логан с помощью сканера OBD2 ELM327 нужно:

  • установить сканер OBD2 ELM327 в разъём (внутри бардачка Рено Логан);
  • установить программу диагностики автомобиля, например Torque или HobDrive;
  • соединиться со сканером сканер OBD2 ELM327 с помощью смартфона (или компьютером) через Bluetooth/WiFi или USB-кабелем;
  • с помощью программы диагностики произвести: чтение кода ошибки и его дешифровку, выполнить стирание ошибки, после которого лампочка «Chek Engine» будет погашена.

  1. В теории, все они должны иметь одинаковые возможности в части диагностики.
  2. Но все ли адаптеры одинаково хорошо работают с Рено Логан?
  3. Нет, к сожалению, не все!
  4. Немного предыстории (для понимания что такое оригинал/не оригинал, что такое версия прошивки).

Проблема в том, что заполонившие наш рынок китайские сканеры далеко не одинаковы, и отличаются как конструктивным исполнением, так и поддерживаемыми протоколами. То есть, имея одинаковые корпуса, они при этом могут иметь разную аппаратную начинку. И даже те из них, которые аппаратно одинаковы , могут иметь разную прошивку, в которой нужный для Логана протокол не будет поддерживаться.

Как подключиться к разъему и сканировать ошибки

Подключиться к разъему для самодиагностики можно различными методами подключиться. Самыми удобными и современными считаются устройства с системой Bluetooth. С таким устройством вы затратите меньше всего времени на диагностику, да и легче всего его использовать. В настоящее время для машины Renault Megane 2 продается современный и удобный сканер OBD II ELM 327, оснащенный адаптером с системой Bluetooth. Если необходимо получить доступ к сканированию ошибок, можно использовать специализированную программу под названием OBD CHECK Torgue. Такую программу нужно предварительно скачать на свое мобильное устройство.

Выбирая устройство, следует помнить, что такой сканер совместим не со всеми автомобилями, производимыми автомобилестроительной компанией Рено. Данное устройство не способно сканировать датчики у ранних моделей. Дабы получить доступ специалисты рекомендуют применять адаптер стандартный и как следствие обычную стационарную программу для этого. Если же брать глобально, то это современное устройство работает с абсолютно всеми автомобилями, которые поддерживают стандарт, начиная с 1996 года. При этом машины могут быть как бензиновыми, так и дизельными.

Отметить стоит то, что данный адаптер работает исключительно на верхней шине, следовательно в некоторых моделях придется подсоединить к верхней соответственно нижнюю шину, для этого потребуется установить переключатель. Собственно сделать это можно своими руками, или же обратившись к специалистам в автосервис. До 2004 года снятие параметров осуществлялось непосредственно с нижней шины для моделей Меган.

Данный сканер очень понравится владельцам автомобилей с дизельной силовой установкой, поскольку он в состоянии снимать характеристики мотора непосредственно в реальном времени. Удобная программа способна отобразить коды ошибок, параметры работы силового агрегата. Благодаря устройству можно настроить датчики, к примеру, температуру охлаждайки, скорость, и даже количество оборотов движка. Этот сканер является отличным подспорьем в диагностике и последующем техническом обслуживании автомобиля.

Выводы

Зная, где расположен датчик, а также коды основных ошибок, владелец авто сможет самостоятельно выявить неисправность, имею под рукой ноутбук и соответствующее ПО.

Эк запрятали-то!) На самом деле, здорово, что есть ресурсы, где можно узнать такие тонкости по автомобилю. Мне никогда в голову не приходило самостоятельно диагностику компьютера на автомобиле проводить, а это, оказывается, вовсе не сложно!

Вот это они его запрятали. Не могли куда нибудь на видное место установить. Ведь удобная вещичка.

Удобная вещичка для быстрого угона.Прятать надо,а лучше вообще убирать.

Понапакупают и создают кучу мусорной информации.

Делаем выводы

Как выяснилось, выполнить диагностику бортовой сети в Рено Логан достаточно просто, главное знать, где находится тот или иной элемнет. Приобретение сканера также резонно, поскольку его стоимость привлекательна. Обзаведясь таким устройством, можно достичь существенной экономии, ведь потребность в диагностике у современного автомобиля – нередкое явление.

Все современные диагностические адаптеры имеют разъем стандарта OBD 2 и не нуждаются в переходниках, в случае если на Вашем автомобили Рено установлен 12-ти пиновый диагностический разъем , то Вам может пригодится соответствующий переходник Рено с 12 пин на OBD 2 .

Диагностические разъемы применяемые в автомобилях семейства Renault не отличаются большим разнообразием в отличие от автоконцернов японского производства и на настоящий момент известно два типа диагностических разъемов автомобилей Рено.

На автомобилях Рено ориентировочно до 1998 года применялся 12-ти контактный диагностический разъем прямоугольной формы.

Как правило диагностический разъем такого типа на автомобилях Рено располагается под капотом автомобиля на перегородке между моторным отсеком и салоном самого автомобиля.

Представленный 12-ти пиновый диагностический разъем автомобиля Рено имеет следующую распиновку:

Вывод Назначение

1 K-линия диагностики АКПП автомобиля (AD4)

7 K-линия диагностики АКПП автомобиля (M)

8 L-линия диагностики двигателя автомобиля(системы Siemens/Bendix/Renix SPI/MPI)

9 K-линия диагностики двигателя автомобиля(системы Siemens/Bendix/Renix SPI/MPI)

10 L-линия диагностики двигателя автомобиля(системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2)

11 K-линия диагностики двигателя автомобиля(системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2), ABS, AirBag

На современных моделях автомобилей Рено (Renault), большинство моделей после 1997 года и все современные модели, имеют 16-ти контактный разъем OBD-IIвыполненный в форме трапеции.

Данный диагностический разъем на автомобилях Рено располагается, как правило под торпедой (под рулевой колонкой)

в ногах у переднего пассажира (Renault Avantime)

либо на задней стенке вещевого ящика (бардачка) автомобиля (к примеру на Рено Логан) за пластиковой крышкой

Распиновка диагностического разъема стандарта OBD 2

Вывод Назначение

4 Заземление кузова автомобиля

5 Сигнальное заземление автомобиля

6 Линия CAN-High, J-2284

7 К-линия диагностики автомобиля(ISO 9141-2 и ISO/DIS 14230-4)

14 Линия CAN-Low, J-2284

15 L-линия диагностики автомобиля(ISO 9141-2 и ISO/DIS 14230-4)
