Способы ремонта фар в полевых условиях
Вышеописанные неисправности достаточно легко устраняются прямо на дороге. Наличия сложного диагностического или ремонтного оборудования при этом не требуется. Так, вместо сгоревшего предохранителя можно вставить несколько жилок от многожильного провода. При этом одна жилка ориентировочно способна выдержать 1 ампер. Жилки можно вставить непосредственно в гнездо или обмотать ими предохранитель
Важно, чтобы контактная поверхность плотно прижималась к самодельному плавкому элементу
Неисправное реле можно заменить аналогичным, использующимся для включения других высоковольтных цепей. Демонтировать и использовать для замены неисправного реле включения фар можно элемент включения цепи стеклоподъемников, обогрева сидений, дополнительного оборудования. Помимо этого, во многих автомобилях имеется специальное резервное гнездо с неиспользуемым реле. Разъемы практически всех рассматриваемых элементов в автомобиле сходны друг с другом.
Чтобы включить фары в обход любых неисправных элементов цепи питания, следует использовать провода достаточного сечения и длины. При этом концы проводов зачищают от изоляции и подключают к салонной розетке, предназначенной для переносной лампы. Аналогичным образом можно использовать и «прикуриватель». При этом подключаться лучше с обратной стороны точки питания, соединяя провода непосредственно с клеммами. Вторые концы проводов подключают напрямую к лампе ближнего света
Важно, что таким образом следует подключать только одну фару
Этого достаточно, чтобы доехать до дома или места ремонта с соблюдением необходимых мер предосторожности. Подключение сразу двух мощных потребителей электроэнергии может привести к перегрузке цепи питания прикуривателя или розетки, что часто становится причиной пожара в автомобиле! Как улучшить свет фар в автомобиле можно почитать здесь
Подключение сразу двух мощных потребителей электроэнергии может привести к перегрузке цепи питания прикуривателя или розетки, что часто становится причиной пожара в автомобиле! Как улучшить свет фар в автомобиле можно почитать здесь.
Для каждого автомобилиста большую роль играет безопасность за рулем.
В связи с этим водители должны помнить о некоторых факторах, обеспечивающих им безопасность. Однако, самым важным является то, что, будучи за рулем, нужно четко видеть дорогу, по которой двигается автомобиль. Именно поэтому фары дальнего света столь важны. Они обеспечивают водителю хорошую видимость в условиях пасмурной погоды или в ночное время.
Сегодня рынок автокомплектующих предлагает несколько типов фар.
Все они могут быть разделены на несколько категорий.

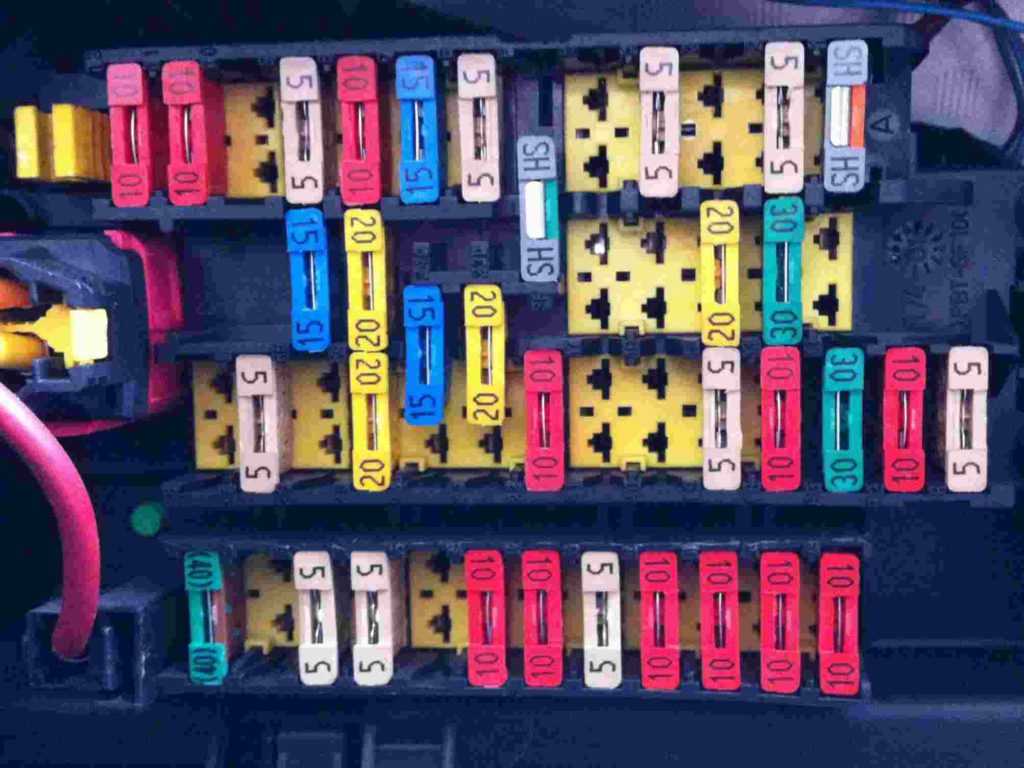

Блок с предохранителями в салоне пежо 206
Он находится под рулевой рейкой. Пример доступа можете посмотреть в видео.
Вариант 1 (до 2002 г.в.)
Расположение
Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
Расшифровка
F1 | (50A) Антиблокировочная система (ABS) |
F2 | (5A) Панель приборов |
F3 | — |
F4 | (5A) Многофункциональный модуль управления |
F5 | — |
F6 | (5A) Управление двигателем, иммобилайзер |
F7 | (15А) Кабриолет (складная крыша) |
F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
F9 | (5A) Многофункциональный модуль управления |
F10 | — |
F11 | (10A) LH стоп-сигнал, центральный светильник |
F12 | (10A) Стопорная лампа RH |
F13 | — |
F14 | (30A) Задние электрические стеклоподъемники |
F15 | (20A) Габаритные огни, гнездо для прицепа |
F16 | — |
F17 | — |
F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
F19 | (5A) Задние противотуманные фары |
F20 | — |
F21 | — |
F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
F23 | (20A) Прикуриватель |
F24 | (15A / 20A) Аудиосистема |
F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
F26 | — |
F27 | (5A) Многофункциональный модуль управления |
F28 | — |
F29 | (10A) LH фара дальнего света |
F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
F31 | (10A) LH фара ближнего света |
F32 | (10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа |
F33 | (5A) Омыватели фар |
F34 | (10A) Боковая лампа LH, задняя фара LH |
F35 | (10A) Боковая лампа RH, задняя фара RH |
F36 | — |
F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
F39 | — |
F40 | (20A) Обогреватель / кондиционер (AC) |
F41 | (5А) Запасной |
F42 | (10A) Запасной |
F43 | (30A) Запасной |
F44 | (20А) Запасной |
F45 | (15A) Запасной |
Вариант 2 (с 2002 г.в.)
Схема
Описание
1 | 15А Электроподогрев сиденья, сирена охранной сигнализации |
4 | 20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола |
5 | 15А Блок диагностики автоматической коробки передач |
6 | 10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола |
7 | 15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации |
9 | 30А Стеклоподъемники задних дверей |
10 | 40А Электрообогреватели заднего стекла и наружных зеркал |
11 | 15 Стеклоочиститель заднего стекла |
12 | 30А Передние стеклоподъемники, вентиляционный люк |
14 | 10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя |
15 | 15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола |
16 | 30 Блок управления запиранием/отпиранием дверей |
20 | 10А Правый стоп-сигнал |
21 | 15А Левый стоп-сигнал, третий стоп-сигнал |
22 | 30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW) |
S1 | Шунт «PARC» |
Неполадки в электрооборудовании Peugeot 206
Электрооборудование автомобилей Пежо 206, выпущенных до 2001 года, нареканий не вызывает, надёжность его довольно приемлемая. Но с 2001 года, когда стали применять мультиплексную проводку, начали доставать глюки электроузлов. Иногда их можно устранить элементарным снятием клеммы с аккумуляторной батареи. Электронный блок управления боится соли и грязи, чего у нас предостаточно, особенно зимой. Двигатель начинает троить или вообще глохнуть сам по себе, чаще всего помогает только замена ЭБУ. В дождливую погоду запотевают фары, в которых скапливается конденсат.
На автомобилях, выпущенных до 2005 года, не отличается надёжностью блок подрулевых переключателей. Неисправность его проявляется в том, что при возвращении руля в исходное положение после совершения поворота включаются поворотники другой стороны. Ремонту блок не подлежит, только замена целиком. Часто обрывается электропроводка подключения водительского aerbag, в этом случае тоже придётся менять блок управления подушками безопасности.
Слабый уровень надёжности в Пежо 206 показал шкив генератора, неприятный скрипучий звук не заставит долго себя ждать. Реле вентилятора охлаждения двигателя тоже слабенькое и меняется вместе с крепежом и жгутом проводов. И последняя типичная проблема электрики Peugeot 206 – недолговечная электромуфта включения кондиционера.
Рулевая в Peugeot 206
Детали рулевого управления отличаются долговечностью, особенно надёжен гидроусилитель руля при условии соблюдения сроков замены жидкости каждые 60 тыс. км пробега, иначе выйдет из строя золотник рейки. Рулевые тяги с наконечниками без проблем выхаживают по 100 тыс. км, но при активной езде наконечники придётся менять чаще.
Общие сведения
Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловинаРис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина
Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
R1 | Реле противотуманных фар |
R2 | Реле насоса воздуха (AIR) |
R3 | Реле управления двигателем |
R4 | Реле звукового сигнала |
F1 | (70A) Многофункциональный модуль управления |
F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
F4 | — |
F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
F8 | (70A) Блок предохранителей |
F9 | (50A) Многофункциональный модуль управления |
F10 | (40A) Переключатель света |
F11 | (60A) Блок предохранителей |
F12 | (50A) переключатель зажигания |
F13 | (40A) переключатель зажигания |
F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
F15 | — |
F16 | (30A) Антиблокировочная система (ABS) |
F17 | (30A) Антиблокировочная система (ABS) |
F18 | (20A) Омыватели фар — некоторые модели |
F19 | — |
F20 | (15A) Топливный подогреватель-HDi некоторые модели |
F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
F23 | (5A) Антиблокировочная система (ABS) |
F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
F26 | (10A / 30A) Управление двигателем, топливный насос |
F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
F28 | (5A) Нагреватель корпуса дроссельной заслонки |
F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
F31 | (10A) Передняя противотуманная фара слева |
F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
F33 | (10A) Автоматическая коробка передач (AT) |
F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
2 | 15А Электромагнитный клапан абсорбера, топливный насос |
3 | 10А Компьютер АБС |
4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
5 | Не используется |
7 | 20А Насос омывателя фар |
8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
9 | 15АЛевая фара ближнего света |
10 | 15А Правая фара ближнего света |
11 | 10А Левая фара дальнего света |
12 | 15А Правая фара дальнего света |
13 | 15А Звуковые сигналы |
14 | 10А Насосы омывателей ветрового и заднего стекол |
15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
16 | 30А Реле компрессора |
17 | 30А Максимальная и малая скорости работы стеклоочистителя |
18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
