Центральный замок в машине: что нужно знать
Начнем с того, что существует несколько видов таких замков, которые различаются по ряду характеристик. Хотя задача у них одна и сводится к контролю блокировки дверей в автомобиле, у разных ЦЗ есть определенные отличия.
Начнем с того, что на старых моделях автомобилей можно было встретить пневматический центральный замок, однако сегодня такое решение не используется. Повсеместно в машинах стоят электрические центральные замки.
Основой выступает блок центрального замка (блок управления центральным замком), который взаимодействует с определенными датчиками. Если просто, датчики определяют состояние дверей (открыты или закрыты), после чего сигналы посылаются на блок ЦЗ, анализируются, затем система принимает решение о необходимых действиях.

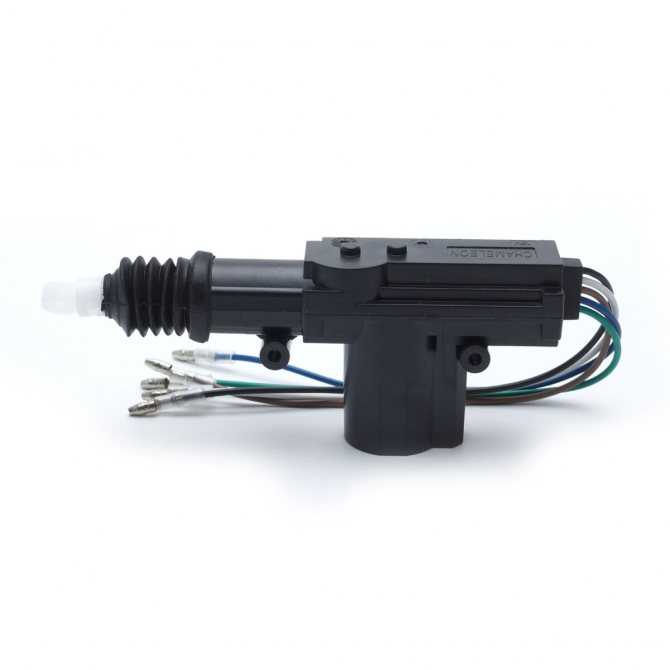

Также в конструкции имеется исполнительное устройство (электродвигатель). Электродвигатель центрального замка выполняет одну и ту же функцию, однако разные варианты могут отличаться силой тяги.
Простейший центральный замок работает таким образом, что когда водитель выходит из автомобиля и вставляет ключ в личинку водительской двери, закроется не только водительская дверь, но и автоматически сработают замки всех дверей (кнопки закрытия дверей утапливаются). В салоне также часто находится специальная кнопка запирания дверей, позволяющая отирать и запирать замки изнутри.
Более продвинутой версией является центральный замок с дистанционным управлением. В этом случае для управления замками дверей имеется отдельный пульт, благодаря чему становится возможным дистанционное управление центральным замком.
Такой брелок ЦЗ позволяет по радиоканалу передавать сигналы на блок управления ЦЗ, который, в свою очередь, посылает сигналы на исполнительные устройства (активаторы замков дверей автомобиля). Также, если произошла авария и сработали подушки безопасности, центральный замок автоматически отпирает замки дверей.
Универсальный центральный замок можно поставить на любую машину. Комплект установки предполагает:
- набор проводов и кабелей;
- контроллер, крепежи;
- исполнительные механизмы;
- пульт управления (в отдельных системах);
При этом на практике обычно подбирают систему центрального замка, который можно соединить с автосигнализацией. В таком случае пультом ЦЗ будет выступать брелок сигнализации. В совокупности, связка центральный замок + сигнализация + иммобилайзер является тем самым минимумом, который должен входить в противоугонный и охранный комплекс любого авто.
Фактически, после нажатия кнопки брелка и постановки автомобиля на охрану ЦЗ блокирует все двери. Нажав на кнопку снятия с охраны, центральный замок срабатывает параллельно и открывает двери автомобиля. Достаточно удобно то, что ЦЗ работает как при включенном, так и при выключенном зажигании.
Варианты неисправностей центрального замка
Если устройство отказывается реагировать на команды, отправляющиеся с брелка, надо искать проблему в работе механизма.
Замок работает нестабильно
Устройство может функционировать нестабильно, речь идет о следующих ситуациях:
- При нажатии кнопки на брелке управляющий модуль некорректно себя ведет. Блок может реагировать на команды автовладельца либо не выполнять их. Один раз устройство работает нормально, а затем начинает давать сбои. Команды, отправляющиеся с пульта, то выполняются, то не выполняются.
- При попытке открытия дверных замков устройство сначала открывает их, а затем автоматически блокирует. То же самое может происходить при закрытии дверей.
- При нажатии на кнопку открытия двери устройство выполняет ее закрытие и наоборот.
- При нажатии кнопки закрытия либо открытия блокируются или разблокируются часть дверей. Несколько дверей или одна может правильно реагировать на сигналы, отправляющиеся с блока, а другая часть либо одна дверь — нет.
Замок частично не работает
К таким проблемам относится ситуация, когда устройство не закрывает, но открывает двери. Дверные замки были закрыты механически, путем нажатия на кнопки в салоне авто, но после этого они нормально разблокируются. Такая проблема свидетельствует о неполадках, проявляющихся в электронной составляющей устройства.
Замок не срабатывает с брелка
Автовладельцы часто сталкиваются с проблемой, когда устройство не реагирует на команды с пульта. Здесь вариантов причин может быть несколько. Либо это поломка самого коммуникатора, что может быть связано с разрядом источника питания, или неполадки в работе управляющего прибора.
Замок не срабатывает с ключа
Если пульт управления не функционирует, то можно воспользоваться ключом для открытия либо закрытия дверей. Но бывает такое, что установка ключа в дверной замок не дает результатов. Вероятнее всего, это механическая проблема самого замочного изделия. Можно попробовать открыть другую дверь, если на ней установлен замок.
Канал Adios показал процесс диагностики центральной блокирующей системы дверей.
https://youtube.com/watch?v=iTx1j7z4BRM
