P0401 — Недостаточность рециркуляции выхлопных газов (EGR)
Основная задача системы рециркуляции выхлопных газов это уменьшение количества окислов азота (NOx) в выхлопных газах автомобиля. Окислы азота образуются при очень высоких температурах. Система рециркуляции отработавших газов направляет небольшую часть выхлопных газов обратно во впускной коллектор, где она разбавляет кислород и топливную смесь таким образом, что снижает на несколько градусов температуру сгорания топлива.
Поток таких выхлопных газов, которые направляются обратно во впускной коллектор, управляется с помощью клапана рециркуляции отработавших газов. В случае неисправности клапана в системе появляется ошибка P0401.
Устройство и принцип работы электронной педали газа
Чтобы понимать, как это устроено и функционирует, нужно примерно понимать общую схему механического аналога. Функции этих систем схожи, однако самым простым узлом можно считать только традиционный привод.
Педаль «газа» — это орган управления дросселем и его заслонкой. Функция дросселя – регуляция количества воздуха. Чем больше воздуха, с тем большими оборотами будет вращаться коленчатый вал двигателя. Педаль через тросиковый привод либо через рычаги соединяется с приводом дросселя. Все это значительно снижает усилие, необходимое для нажатия на газ.
Принцип действия электронного узла сложнее, но таким образом процесс управления оборотами стал легче. Электронный акселератор используется только на моторах с инжекторной системой питания. Устройство ее – полностью электронное. В основе лежат электронные модули, преобразующие электрические сигналы.
Конструктивно узел представляет собой рычаг из пластика и крепежный кронштейн – внутри кронштейна имеются два датчика. Все эти элементы составляют цельную неразборную конструкцию.
В качестве датчиков используются потенциометры. Подвижный контакт которых находится в жесткой связи с осью рычага пластиковой педали.
Когда водитель нажимает на акселератор, электроника отправляет блоку, отвечающему за преобразование сигналов, данные об положении рычага. На следующем шаге сигнал усиливается и дроссель открывается в соответствии с настройкам автомобиля.
Если рассмотреть классическую схему, то ось педали совмещается с ползунком потенциометра. Переменный резистор изготовлен на печатной плате по технологии напыления. При нажатии на акселератор ползунки потенциометра двигаются по напыленной поверхности, меняя сопротивление в цепи.
В новых моделях авто применяют два потенциометра. Данный подход увеличивает надежность и точность управления. При поломке одного резистора система будет использовать показания второго.
Как работает электроусилитель рулевого управления?
Когда мы вращаем руль,
одновременно двигается его вал. Это замечает датчик, который посылает
соответствующий сигнал на блок управления ЭУР. Последний, обработав также
информацию от других датчиков (АБС и ДПКВ), определяет нужное усилие для
поворота колес, генерируемое электромотором. Каждый раз это усилие меняется, в
зависимости от дорожных условий и скорости движения. Таким образом, принцип работы
электроусилителя основан на считывании информации с разных датчиков и обработке
их сигнала ЭБУ.

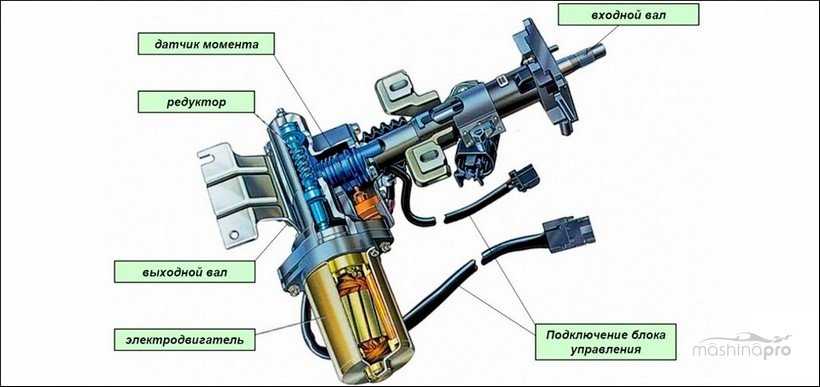

Электроусилитель руля в разрезе
ЭУР в разрезе
Есть несколько
режимов работы
электроусилителя рулевого управления:
- поворот колес в
обычном режиме; - управление на
высокой или низкой скорости; - вращение руля на месте;
- возврат колес в
изначальное положение; - поддерживание
руля в «нулевом» положении.
Поэтому
мы замечаем большую разницу в поведении руля – при парковке он вращается одним пальцем,
когда как на скорости для его вращения нужно приложить усилия. Так организован принцип работы
каждого электроусилителя рулевого управления.
Достоинства и недостатки ЭУР
Среди преимуществ электроусилителя руля можно отметить следующее:
- Машина с ЭУР расходует меньше топлива, чем аналогичная с ГУРом. Принцип работы электроусилителя руля организован так, что система выключается в
«нулевом» положении. К тому же, электроусилитель не связан ремнем со шкивом коленвала. Разница в расходе примерно литр на
100 километров (в городской черте). - Возможность установки дополнительных функций (та же автоматическая
парковка). - Простая конструкция и компактность. Здесь нет ремня, насоса, жидкости,
которую нужно гонять по трубкам под давлением. Отсюда выходит второй плюс – электроусилитель
рулевого управления не нуждается в обслуживании.
На этом все плюсы
заканчиваются. Недостатков здесь, увы, больше:
- Ограниченное
применение. Электромотор не располагает большой мощностью, поэтому его можно
встретить только на легковых автомобилях. Чтобы электроусилитель нормально работал на
джипах и авто побольше, нужен очень большой, дорогой и мощный генератор. - Плохая обратная связь.
Многие водители, пересаживаясь с гидроусилителя, замечают разницу в поведении авто. Часто
теряется связь с колесами. Управлять таким автомобилем не так комфортно, как с
гидроусилителем. - Риск перегрева.
Это возможно при движении на грунтовой дороге или в колее, когда постоянно
нужно подруливать. Благо, инженеры предусмотрели это, и в случае перегрева ЭУР
просто отключится. Но если датчики сработали не вовремя, что часто бывает на
старых автомобилях – электромотор на помойку. - Ненадежность и не
ремонтопригодность. Казалось бы, система проста, как 5 копеек. Но слабым ее
местом как раз является электромотор. Его легко убить, а ремонту он практически
не подлежит. То же самое касается системы управления. Любой датчик или тот же
блок управления в большинстве случаев не удается отремонтировать. - Сложная
диагностика. Проверить работу ЭУР самому нельзя – нужна только профессиональная
диагностика. К тому же, проблема может проявляться только периодически –
например, на влажную погоду или на большой скорости. Понять суть такого
поведения электроусилителя может только
опытный мастер.
Отключение системы рециркуляции отработанных газов ЕГР/EGR
Отключение клапана ЕГР (от англ аббревиатуры EGR – Exhaust gasrecirculation, рециркуляция отработанных газов). В русскоязычном варианте эту систему так же называют АГР
Для чего нужна система ЕГР/АГР?
Данная система была разработана инженерами для улучшения экологических норм – снижения выбросов в атмосферу окисей азота, вредных для здоровья человека.
Топливная смесь, сжигаемая в цилиндрах, состоит из топлива (дизельное топливо, бензин или газ) и воздуха из атмосферы. Воздух, в свою очередь, содержит около 21% кислорода и 78% азота. При высоких температурах, которые достигаются при горении топливной смеси в цилиндрах двигателя, азот окисляется, образуя те самые вредные выбросы
Принцип работы
Система состоит из следующих основных компонентов: патрубков, забирающих из выпускного коллектора часть выхлопных газов, клапана ЕГР и его привода, патрубков, ведущих к впускному коллектору
Работа клапана ЕГР управляется и контролируется электронным блоком управления двигателем (ЭБУ/ECU). В программе (прошивке) ЭБУ определено, в каком отношении будет подаваться в цилиндры топлива, воздуха и отработанных газов для разных режимов работы
В режимах работы двигателя, требующих максимальной мощности, в цилиндры подается 100% воздуха и не подаются отработанные газы. В переходных режимах, где не нужна большая отдача мощности от двигателя, ЭБУ открывает клапан ЕГР, строго дозирует подачу отработанных газов и топливной смеси, контролируя эту работу
Отключение системы
Отключение системы рециркуляции отработанных газов заключается в отключении управления этой системой, её контроля и настройка топливной смеси на работу без отработанных газов.
Так как работа системы определена в ЭБУ, то необходимо его перепрограммировать: скачать программу, её изменить и записать обратно в ЭБУ. В зависимости от типа ЭБУ, возможно производить работы через диагностический разъем или его разбирать, если существует защита от программирования
Надо понимать, что при программном удалении ЕГР работа двигателя будет настроена на чистый воздух и необходимо обеспечивать физическую блокировку подвода отработанных газов во впускной коллектор. На заглушенном двигателе клапан находится в закрытом состоянии и при отключении системы он никогда уже не откроется – управление будет отключено. Если на клапане в большой степени присутствует нагар, то существует вероятность, что он не будет герметичным. В этом случае его необходимо будет снять и чистить или ставить заглушки
Вот некоторые примеры клапанов ЕГР с большим слоем нагара. ЕГР от BMW:
ЕГР от Mercedes
На фото не вооруженным глазом видны в большой степени отложения смолы и сажи
Плюсы и минусы отключения ЕГР
Если система рециркуляции отработанных газов вышла из строя, то в большинстве случаев ЭБУ двигателя включает специальный режим работы – аварийный режим: включается индикация «checkengine» на приборной панели, в память ЭБУ записывается код возникшей ошибки, ограничивается мощность двигателя (для турбированных – ограничиваются обороты, отключается турбина). На дизельных двигателях, удовлетворяющих евро 4 и установлен сажевый фильтр, неработающий клапан может привести к быстрому засорения сот фильтра (*)
При отключении этой системы можно навсегда решить её проблемы
Помимо решения проблем, так же улучшаются характеристики работы двигателя. Это связано с тем, что его работа настраивается на чистый воздух. Такими манипуляциями нельзя увеличить мощность при работе «газ в пол», так как ЕГР в этом случае закрыт (как было описано выше), но в переходных режимах работа улучшается
Так как выхлопные газы содержат частицы сажы и смолы, поступая обратно в цилиндры, они вызывают больший износ двигателя и ухудшают качество моторного масла, в конечном счете приводящее в выходу двигателя из строя
Из отрицательных сторон отключения можно лишь привести незначительно возросший уровень выброса в атмосферу вредных окисей азота
(*) Стоит отметить, что при наличии сажевого фильтра работы по удалению клапана ЕГР рекомендуется выполнять совместно с удалением сажевика
Контакты:
Остались вопросы? Звоните
| Пишите: |
Стоимость работ
|
Программное отключение ЕГР |
*от 5000 руб |
|
Установка физических заглушек |
*от 1000 руб |
*Точную стоимость работ уточняйте по телефону у наших менеджеров
Примеры
Вот несколько работ по удалению системы ЕГР. По интересующему Вас автомобилю можно посмотреть отчеты в соответствующем разделе
Датчики ваз 2110
В этом разделе я предоставлю обзор электродатчиков, что установлены на инжекторных моторах. А также их расположение и причину поломки.
Датчик массового расхода воздуха (ДМРВ)
ДМРВ один из самых жизненно важных органов. Он находится на видном месте, сразу за воздушным фильтром.
Измеряет количество воздуха поступающего в цилиндры. И передает показания, чтобы рассчитать необходимое количество бензина. Довольно надежный и редко выходит из строя, но с годами может начать выдавать не совсем корректную информацию. В этом случае мотор начинает работать не устойчиво, но индикатор «check engine» не загорается. Так как деталь работает и сигнал поступает, но автомобиль может вести себя по разному:
- Затрудненный пуск;
- Плавающие обороты холостого хода;
- Рывки и провалы при трогании и движении;
- Увеличенный расход;
- Снижение динамики.
Датчик положения коленчатого вала (ДПКВ)
ДПКВ также жизненно важен. Установлен внизу движка со стороны масляного фильтра. На шестерне привода генератора.
Считывает крутящий момент коленчатого вала и подает информацию на блок. Тот в свою очередь видет, что вал крутит и регулирует подачу топлива. Вполне надежный и редко выходит из строя, но из-за своего расположения часто забивается грязью. То есть перестает реагировать на движения. Но лечится это очень просто, демонтируем и отчищаем от грязи. Признаки неисправности:
- Двигатель глохнет при работе;
- Двигатель вообще не запускается.
Датчик кислорода (ДК)
ДК или как еще его называют «лямбда зонд». Установлен в выпускном коллекторе. То есть, служит для измерения уровня выхлопных газов. Благодаря ему, ЭБУ контролирует дозировку бензина и воздуха. Другими словами, не повышая загазованность. Так как порой покрывается нагаром, может подавать некорректные показания. В этом случае необходимо демонтировать и почистить ортофосфорной кислотой. Признаки неисправности:
- Снижение динамики;
- Увеличенный расход;
- Дым черного цвета из выхлопной трубы;
- Плавающие обороты при прогреве.
Датчик холостого хода (ДХХ)
ДХХ установлен на задней части дроссельной заслонке. Следовательно, он регулирует подачу воздуха на холостых оборотах. То есть, при нажатии на педаль акселератора ДХХ отключается. Также он имеет свойства засорятся и выходить из строя. Много от кого слышал, что его можно почистить, но сам этим никогда не занимался. Так как его цена не очень то и большая. Мне кажется проще поменять на новый. Признаки неисправности:
- Плавающие обороты холостого хода;
- Затрудненный пуск;
- Двигатель глохнет при работе на холостом ходу.
Датчик положения дроссельной заслонки (ДПДЗ)
ДПДЗ установлен на задней части дроссельной заслонке, рядом с ДХХ. Он передает информацию о положении дроссельной заслонки, так как она на прямую связана с педалью акселератора. То есть, нажимая на педаль акселератора открывается подача воздуха. А ЭБУ тем временем подает сигнал для подачи топлива. К сожалению ДПДЗ очень часто выходит из строя и требуется замена на новый. Так как ремонту он не подлежит. Признаки неисправности:
- Произвольно повышаются обороты;
- Затрудненный пуск;
- Увеличенный расход.
Датчик температуры охлаждающей жидкости (ДТОЖ)
ДТОЖ установлен на термостате в районе воздушного фильтра, под ДМРВ. Во-первых, он отвечает за холодный пуск. То есть, подает сигнал о состоянии прогревания охлаждающей жидкости на ЭБУ, тот в свою очередь регулирует подачу топлива. Во-вторых, контролирует температуру, не допуская перегрева мотора. Так как по сигналу включает вентилятор охлаждения. Признаки неисправности:
- Увеличенный расход;
- Затрудненный пуск;
- Плавающие обороты при прогреве.
Датчик скорости (ДС)
ДС установлен с задней стороны движка в районе дроссельной заслонки, внизу, на КПП. Он отвечает за скорость, то есть подает сигнал на панель приборов. Признаки неисправности:
Отказ работы спидометра.
Датчик фаз (ДФ)
ДФ установлен в передней части движка, в районе ремня ГРМ над генератором. Так как отвечает за обороты распределительного вала. То есть при обрыве ремня ГРМ прекращается подача топлива по сигналу ДФ. При выходе его из строя, система переходит в аварийный режим. Признаки неисправности:
- Увеличенный расход;
- Снижение динамики;
- Плавающие обороты холостого хода.
Датчик детонации (ДД)
ДД установлен в передней части мотора на блоке, между вторым и третьем цилиндром. Предназначен для контроля за детонацией. То есть ЭБУ получает сигнал и дозирует горючею смесь, тем самым снижая детонацию. Признаки неисправности:
- Снижение динамики;
- Плавающие обороты холостого хода;
- Рывки и провалы при трогании и движении.
Ошибка U1900 на Форд Фокус и C-Max ⋆ I Love My Car
Чем опасна ошибка р0130 и как её исправить
Ошибки, которые диагностируют мобильные сканеры и компьютеры, так или иначе свидетельствуют о неполадках в системе управления двигателем. И эти ошибки не всегда дублируются значком Check Engine. В случае с распространённой ошибкой u1900 чек загорается крайне редко и большинство владельцев Форд Фокус 2 с удивлением обнаруживают код этой ошибки только при сканировании.
Ошибка u1900, причины появления на Форд Фокус 2
Никому, пожалуй, не нужно рассказывать, что все электронные модули, датчики и системы второго Фокуса связываются между собой по определённому протоколу. Высокоскоростная система обмена данными между модулями и узлами обеспечивается шинами CAN. Любая неполадка или потеря данных системой тут же отображается в виде сообщения Check Engine и дублируется, прописывается в память ЭБУ в виде кода ошибки. Эти ошибки потом могут быть считаны сканером или диагностическим компьютером. Есть определённый список ошибок, которые касаются системы обмена информации между модулями, вот он в сокращённом виде:
- IC U1900-60, CAN Communication Bus Fault, говорит об ошибке приёма данных, вызванной плохим контактом в шине и эта ошибка для Форд Фокус 2 — самая распространённая;
- IC U2200-20, сбои в работе одометра сопровождаются именно таким сообщением;
- IC U2510-20 сообщает о непосредственном обрыве потока информации в самой CAN-шине;
- U0001-Е1 — повреждение высокоскоростного участка магистрали передачи данных.
Как видим, любая из этих ошибок может принести массу неприятностей, если вовремя не заняться её устранением.
Как проявляется ошибка U1900 на Фокусе
Сложность в том, что этот код может не проявлять себя долгое время, но в определённый момент выстрелить, что приведёт к отказу электроники в том или ином виде. Мы прекрасно понимаем, что при сбое потока информации (а какой именно, сканер не уточняет) может быть выведено из строя любое устройство и любая система. В лучшем случае, это будет разъем сканера, который считывает ошибки, в худшем — сигнализация, система питания, катализатор, словом, все что угодно.
Из явных симптомов, которые невозможно не заметить, могут проявиться такие пакости:
Поскольку все вторые Фокусы уже прошли гарантийный пробег, то устранять ошибку U1900 придётся своими руками или же платить дилерскому центру. Туда мы успеем всегда и, как правило, дилер, как в плохой поликлинике, найдёт у нашего Форда ещё целый ворох неисправностей, но гарантии того, что ошибка U1900 сбросится, нет никакой. Поэтому, чтобы не платить лишнего, попробуем решить проблему самостоятельно.
Диагностика, сброс ошибки и удаление последствий U1900
В принципе, можно поступить не совсем правильно и просто стереть ошибку из памяти. С глаз долой, из сердца вон. Это элементарно выполняется с помощью того же сканера ELM 327 хоть прямо на ходу. Только проблему это не решит. Единственный действенный метод — тщательный осмотр всех контактов CAN-шины и вероятная пропайка платы.
В 90% неприятность кроется в контактах, которые находятся на плате приборной панели. Чтобы до них добраться, необходимо её полностью разобрать и освободить плату для пропайки. Снять приборную панель на втором Фокусе не сложно, для этого просто опускаем рулевую колонку, снимаем пластиковые накладки, выкручиваем два самореза и вынимаем приборку, предварительно отключив клеммную колодку.
После разборки приборного щитка и аккуратного демонтажа стрелок, мы получаем доступ к печатной плате, которую и нужно пропаять в месте, которое мы указали на фото выше. Для пропайки необходимо использовать либо паяльную станцию, либо маломощный паяльник мощностью не более 20-25 Вт.
В принципе, самые серьёзные ошибки, которые могут повлиять на работу двигателя, дублируются аварийной лампой Check Engine и затевать разборку приборной доски ради пропайки и сброса ошибки CAN Communication Bus Fault не всегда имеет смысл. По крайней мере, мы знаем что значит код ошибки U1900 и что делать, чтобы её устранить.
8 основных датчиков автомобиля: признаки неисправности.
Закончились времена, когда большинство автомобилей были оснащены преимущественно механическими технологиями. В автопромышленность уже давно на смену старым технологиям пришла электроника. Сегодня во всех современных автомобилях двигатель и все системы автомобиля управляются компьютером, который взаимодействует с множеством электронных датчиков. Увы, вместе с приходом новых технологий автомобили стали не только технологически сложны, но и менее надежны по сравнению со своими старыми аналогами. И в первую очередь большинство проблем связаны с неисправностью датчиков. Мы отобрали для вас восемь основных автомобильных датчиков, которые чаще всего выходят из строя.
Электрогидравлический усилитель
Пару слов про ЭГУР. Такой тип усилителей не менее распространен на
авто. Это гибридная система, состоящая из:
- электронного блока;
- электродвигателя;
- шестеренчатого насоса.

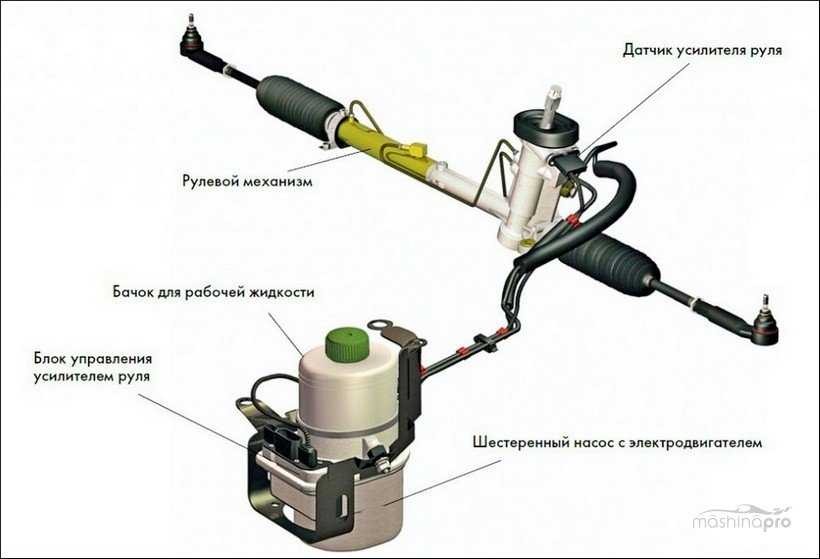

Устройство электроусилителя руля
