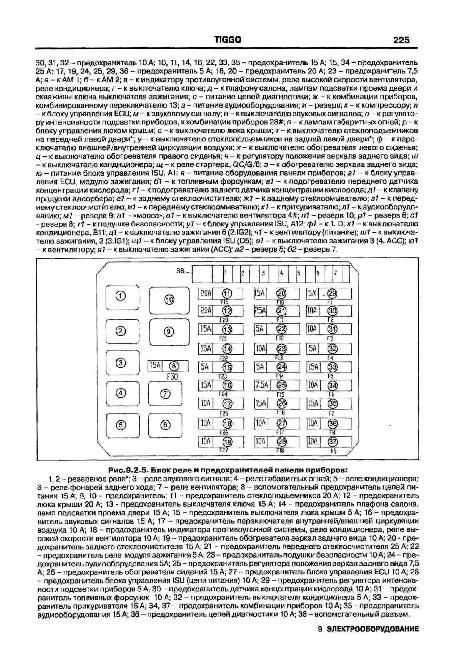

Описание предохранителей

Схема расположения реле – прерывателей

Обозначения	Какой за что отвечает / что обеспечивает
РП 1	Подсветка
РП 2	Освещение салона
РП 3	Реле омывателя лобового стекла
РП 4	Резервация
РП 5	Резервация
РП 6	Электронный блок управления силовым агрегатом
РП 7	Резервация
РП 8	Резервация
РП 9	Резервация
РП 10	Стоп сигналы
РП 11	Головной свет
РП 12	Дроссельная заслонка
РП 13	Стеклоподъемники
РП 14	Противотуманные фары задние
РП 15	Зажигание
РП 16	Топливная аппаратура
РП 17	Электрическое оборудование
РП 18	Резервация
РП 19	Контактная плата задних фонарей, стоп сигналов
РП 20	Блок цифровых датчиков

Маркировка / обозначения	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Резервация
F (Ф-3) / 10	Резервация
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Автомобильный сигнал
F (Ф-6) / 30	Центральный замок
F (Ф-7) / 30	Резервация
F (Ф-8) / 20	Система электрического питания
F (Ф-9) / 10	Стеклоочистители лобового стекла
F (Ф-10) / 10	Омыватели передних фар
F (Ф-11) / 10	Омыватель заднего стекла
F (Ф-12) / 10	Топливная аппаратура (дополнительно)
F (Ф-13) / 30	Контролер трансмиссии автоматического типа
F (Ф-14) / 30	Печной отопитель, прикуриватель, подсветка салона
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Система курсовой стабилизации
F (Ф-24) / 20	АБС (ABS)
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Подсветка вещевого ящика
F (Ф-28) / 15	Вентилятор отопителя (печка)
F (Ф-29) / 15	Система кондиционирования
F (Ф-30) / 20	Топливная система, реле бензонасоса
F (Ф-31) / 15	Система безопасности
F (Ф-32) / 20	Резервация
F (Ф-33) / 20	Датчик силового агрегата
F (Ф-34) / 20	Боковые зеркала
F (Ф-35) / 20	Стоп сигналы
F (Ф-36) / 20	Зарезервировано
F (Ф-37) / 20	Зарезервировано
F (Ф-38) / 20	Зарезервировано
F (Ф-39) / 20	Зарезервировано
F (Ф-40) / 20	Зарезервировано
F (Ф-41) / 20	Дополнительно
F (Ф-42) / 20	Дополнительно
F (Ф-43) / 20	Дополнительно
F (Ф-44) / 20	Дополнительно
F (Ф-45) / 20	Дополнительно
F (Ф-46) / 20	Дополнительно

Признаки неисправности предохранителей на Чери Тигго

• Прострел искры между модулями по причине слабого контакта, прогорания плавильного элемента;
• В месте фиксации блока слышен запах плавленой пластмассы;
• На щитке приборов сигнализация индикатора о неисправности оборудования в моторном отсеке, салоне, подкапотном пространстве;
• Приборы не активны при подаче напряжения, переключении скоростных режимов.

Причины выхода из строя предохранителей

• Нарушение сроков проведения диагностики, профилактики автомобиля;
• Покупка с последующей установкой неоригинальных деталей;
• Нарушение технологии монтажа;
• Деформация монтажного блока;
• Короткое замыкание в цепи;
• Повреждение изоляции силового кабеля;
• Ослабление контактов, окисление зажимов.

Электрика

• Снять аккумулятор Chery S21
• Как поменять батарейку в брелке Chery QQ6 своими руками
• Замена батарейки в ключе Чери QQ6
• Заменить батарейку в пульте Chery S21
• Как поменять блок предохранителей Чери Куку6
• Как поменять втягивающее реле Чере Куку6
• Поменять габаритную лампу Чере QQ6
• Поменять задний фонарь Чери Куку6
• Снятие задней фары Чере S21
• Замена замка зажигания Chery QQ6
• Как заменить катушку зажигания Чери QQ6
• Снять кнопку стеклоподъемника Чери Куку6
• Как заменить лампу ближнего света Чери Куку6
• Поменять лампу в бардачке Чере Куку6 своими руками
• Установка ламп в габаритах Чери QQ6 своими руками
• Заменить лампу в дальний свет Чере S21
• Замена ламп в задний ход Chery Куку6
• Как поменять лампу в поворотниках Чере Куку6
• Поменять лампу в приборной панели Чере S21
• Заменить лампу в противотуманных фарах Chery S21
• Заменить лампу в ПТФ Chery S21 своими руками
• Поменять лампу в фарах Chery Куку6
• Поменять лампу освещения салона Чери QQ6
• Поменять лампу стоп сигнала Чери Куку6 своими руками
• Как заменить лампы задних фонарей Chery Куку6
• Снять левую фару Чере Куку6 своими руками
• Снять моторчик стеклоподъемника Chery QQ6
• Снять переднюю фару Чери Куку6
• Снятие правой фары Чери S21
• Заменить предохранители Чери Куку6
• Замена предохранителя прикуривателя Chery QQ6
• Как заменить противотуманные лампы Чере Куку6
• Установка реле поворотов Чери QQ6 своими руками
• Поменять реле стартера Чери QQ6 своими руками
• Поменять реле стеклоочистителя Чери QQ6
• Заменить свечи зажигания Chery S21
• Ремонт щеток генератора Чере Куку6 своими руками
• Электросхема акпп Чери Куку6 своими руками
• Схема акустической системы Чери QQ6 своими руками
• Схема бензонасоса Chery QQ6
• Схема блока предохранителей Чери S21
• Электросхема блока управления двигателем Чере Куку6 своими руками
• Схема вентилятора охлаждения Чере QQ6
• Схема включения бензонасоса Чери QQ6 своими руками
• Схема включения вентилятора охлаждения Чере S21 своими руками
• Электросхема включения кондиционера Чере S21 своими руками
• Схема включения переднего моста Chery S21 своими руками
• Электросхема включения стартера Чери QQ6
• Электросхема включения фар Чере S21 своими руками
• Схема генератора Chery S21
• Электросхема датчика давления масла Чере QQ6 своими руками
• Схема датчика кислорода Чери QQ6 своими руками
• Схема датчика охлаждающей жидкости Чери Куку6 своими руками
• Схема датчика скорости Chery S21
• Схема датчика температуры Chery Куку6 своими руками
• Электросхема датчика уровня топлива Чере Куку6 своими руками
• Электросхема двигателя Чери Куку6
• Электросхема дворников Чери QQ6
• Электросхема зажигания Chery S21 своими руками
• Схема замка зажигания Чере QQ6
• Электросхема звукового сигнала Chery Куку6 своими руками
• Электросхема инжектора Чери QQ6 своими руками
• Электросхема карбюратора Chery QQ6
• Электросхема корректора фар Chery Куку6
• Схема освещения салона Чере S21
• Электросхема отопителя Чере S21
• Схема охлаждения двигателя Чери S21
• Схема панели приборов Chery Куку6
• Электросхема передних фар Chery S21
• Электросхема печки Чере S21
• Схема приборной панели Чере S21
• Электросхема проводки Chery QQ6 своими руками
• Схема противотуманных фар Чере Куку6
• Электросхема реле бензонасоса Chery QQ6
• Электросхема реле давления Chery Куку6 своими руками
• Схема реле поворотов Чере S21
• Электросхема реле регулятора Чери QQ6 своими руками
• Электросхема реле стартера Чери Куку6 своими руками
• Электросхема системы впрыска Чере Куку6
• Схема системы зажигания Chery QQ6 своими руками
• Электросхема системы кондиционирования Чере Куку6
• Электросхема системы охлаждения Chery QQ6 своими руками
• Электросхема системы управления двигателем Чере S21
• Схема стартера Чере Куку6
• Электросхема стеклоочистителя Чере Куку6
• Схема стеклоподъемников Чере Куку6 своими руками
• Схема стоп сигналов Чере Куку6 своими руками
• Схема топливного насоса Chery S21
• Схема топливной системы Чере Куку6
• Электросхема тормозной системы Чери QQ6 своими руками
• Электросхема центрального замка Чери QQ6
• Схема щитка приборов Chery S21
• Электросхема эбу Чере Куку6
• Коды ошибок Chery Куку6

Тормозная система

• Установка бачка тормозной жидкости Чери QQ6
• Заменить блок абс Чере S21
• Как заменить датчик абс Chery QQ6
• Установка задних тормозных дисков Chery QQ6
• Как поменять задние тормозные колодки Чери Куку6
• Замена колодок ручника Чере QQ6
• Установка передних тормозных дисков Чере S21 своими руками
• Как поменять передние тормозные колодки Чере QQ6
• Замена ручника Чере Куку6
• Как поменять тормозной цилиндр Chery Куку6
• Заменить тормозную жидкость Чери QQ6
• Ремонт тормозных трубок Чери Куку6
• Заменить тормозные шланги Чере QQ6
• Установка троса ручника Chery QQ6
• Ремонт троса ручного тормоза Чери QQ6 своими руками

3. Приборная панель

1. Вентиляционные дефлекторы
2. Рулевое колесо
3. Универсальный подрулевой переключатель (переключатель фар и указателей поворотов)
4. Щиток приборов
5. Универсальный переключатель (стеклоочиститель и стеклоомыватель)
6. Регулировка бокового зеркала заднего вида
7. Кнопка открытия капота
8. Выключатель освещения
9. Звуковой сигнал
10. Аудиосистема
11. Перчаточный ящик
12. Регулятор направления потока воздуха

1. Индикатор указателя правого поворота
2. Индикатор открытых дверей
3. Индикатор разряженной аккумуляторной батареи
4. Индикатор непристегнутого ремня безопасности
5. Индикатор неисправностей двигателя
6. Индикатор системы АБС
7. Индикатор подушки безопасности
8. Индикатор тормозной системы
9. Индикатор низкого давления в системе смазки двигателя
10. Индикатор низкого уровня топлива
11. Индикатор низкого уровня охлаждающей жидкости
12. Индикатор неисправности системы зажигания
13. Индикатор указателя правого поворота
14. Индикатор прохождения сервисного обслуживания
15. Индикатор подушки безопасности
16. Индикатор парковки
17. Индикатор включения передних противотуманных фар
18. Индикатор включения дальнего света фар
19. Индикатор тормозной системы
20. Дисплей LCD
21. Настройка часов на дисплее
22. Индикатор задних противотуманных фар

Устройства предупреждения

Устройства предупреждения служат для того, чтобы сообщать водителю о текущем состоянии систем и узлов автомобиля, а также о наличии проблем, способных нанести серьезный вред и ущерб. При отказе какой-либо системы автомобиля, загорается или мигает соответствующий предупреждающий индикатор. При включении зажигания, большинство предупредительных индикаторов включится на короткое время, пока система осуществит самоконтроль. Если отдельные предупредительные лампы не загорятся, или же продолжат гореть или мигать после пуска двигателя, пожалуйста, доставьте Ваш автомобиль в Авторизованный Центр CHERY для тщательного осмотра неисправной системы.

Индикатор низкого уровня топлива

При остатке в баке топлива менее 10 литров стрелка указателя уровня топлива приблизится к красной линии и этот индикатор включится, предупреждая вас о необходимости заправить бак топливом на ближайшей АЗС.

Индикатор ABS

При включении зажигания, этот индикатор включится на короткое время, в течение, которого система ABS осуществит самотестирование и определит её работоспособность. Если индикатор продолжает быть включен и, мигает, когда зажигание включено или это происходит во время движения, это означает о возникшей неисправности системы ABS. В таком случае автомобиль в равно сохраняет возможное торможения (без функции ABS за исключением случаев, когда горит предупредительная лампа тормозной системы). В этом а чае, пожалуйста, как можно быстрее доставьте Ваш автомобиль Авторизованный Центр CHERY для детального осмотра

При этом, ведите автомобиль предельно осторожно, избегая больших скоростей. Что касается мер предосторожности, касающихся работы системы ABS, пожалуйста, обратитесь к раздел «Тормоза»

Индикатор стояночного тормоза

Этот индикатор активен только при включенном зажигании и активизируется только при включении стояночного тормоза. Детальное описание смотри раздел «Тормоза».

Индикатор тормозной системы

Этот индикатор активен только при включенном зажигании и активизируется только, когда тормозная система не в порядке, или уровень тормозной жидкости слишком мал. Детальное описание смотри раздел «Тормоза».

2. Электрические разъемы и блоки предохранителей

Рис. 11.2.1 Колодка соединительная ECU/1 жгута проводов ECU и жгута проводов салона.

Рис. 11.2.2 Колодка соединительная ECU/2 жгута проводов ECU и жгута проводов комбинации приборов.

Рис. 11.2.3 Колодка соединительная ТCU/1 жгута проводов ТCU и жгута проводов комбинации приборов.

Рис. 11.2.4 Колодка соединительная ТCU/2 жгута проводов ТCU и жгута проводов комбинации приборов.

Рис. 11.2.5 Колодка соединительная блока управления АБС.

Рис. 11.2.6 Колодка соединительная жгута проводов АБС и жгута проводов салона.

Рис. 11.2.7 Колодка соединительная LF/А жгута проводов салона и жгута проводов левой передней двери.

Рис. 11.2.8 Колодка соединительная LF/В жгута проводов салона и жгута проводов левой передней двери.

Рис. 11.2.9 Колодка соединительная LR жгута проводов салона и жгута проводов левой задней двери.

8. Самостоятельное техническое обслуживание

Замена ламп

Кроме случаев крайней необходимости, водителю не разрешается самому производить замену ламп передних фар автомобиля, т.к. это требует снятия переднего бампера, что может вызвать трудности при отсутствии необходимого инструмента. Если замену произвести необходимо, следует предварительно выключить освещение и зажигание. Не касайтесь стекла лампы пальцами, иначе отпечаток пальца нагреется, испарится при включенном свете лампы и осядет на поверхности зеркала, что затемнит отражающую поверхность.

Обязательно используйте лампы одинаковой модели. Перед заменой ознакомьтесь с техническими характеристиками ламп

• Передние лампы: 12V 55W
• Лампы поворотные, задние, задние противотуманные: 12V 21W
• Лампочки освещения номерных знаков, парковочные, боковые поворотные и верхние лампочки тормоза: 12V 5W
• Тормоз/парковочный свет: 12V 21W/ 5W
• Передние противотуманные: 12V 55W

Передняя группа фар (дальний свет/ ближний свет/габариты/ поворотная лампа)

В случае выхода из строя какой-то из ламп передней группы, пожалуйста, замените ее, пользуясь следующими инструкциями:

Откройте крышку капота.

Открутите защитную крышку ближнего света или нажмите на защитную крышку как показано на рисунке так, чтобы освободить доступ к лампочке дальнего света.

Вытащите соединение пучка из лампы, нажмите на зажим держателя лампочки, так чтобы зажим прошел через канавку и затем отделите зажимные скобы с обеих сторон, вытащите лампочку, обращая внимание ил совмещающую метку

ВНИМАНИЕ:

Не трогайте поверхность лампочки руками, так чтобы не повлиять на яркость лампочки. Пожалуйста, следите за правильностью выполнения процедуры замены. При необходимости обратитесь на станцию техобслуживания Chery. При возникновении каких-либо проблем с этими лампами, пожалуйста, обратитесь на авторизированную станцию технического обслуживания автомобилей Chery.

Блок предохранителей в моторном отделении

Блок расположен в левой части моторного отделения, слева от аккумулятора. При проверке или замене предохранителя, ослабьте защелку, потяните наверх крышку и снимите ее. («В+» — источник питания блока предохранителей).

Замена колес

Припаркуйте автомобиль в надлежащем месте. В процессе замены колеса положение автомобиля не должно влиять на дорожное движение и подвергать Вас опасности. Удостоверьтесь, что автомобиль стоит на твердой горизонтальной поверхности. При необходимости используйте клинья для блокировки колес и дополнительной фиксации автомобиля. Пожалуйста, установите передние колеса в прямом направлении. Если автомобиль укомплектован автоматической коробкой передач, установите рычаг переключения передач в положение Р.

Запасное колесо

Запасное колесо располагается в багажном отсеке. Инструкция по замене запасного колеса:

Приподнимите и выньте крышку нижней полки багажного отсека, открутите болт до конца движением против часовой стрелки и извлеките запасное колесо.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена предохранителей

Подготовительный этап:

• Набор реле – прерывателей, предохранителей ножевого типа;
• Пластиковый пинцет для извлечения модулей;
• Отвертка, вороток, головка на «10»;
• Дополнительный источник освещения по мере необходимости.

Алгоритм действий при замене в салоне Чери Тигго:

• Глушим двигатель, выжимаем стояночный тормоз, открываем водительскую дверь. Слева от рулевого колеса, под пластиковой крышкой расположен монтажный блок с предохранителями;
• Отщелкиваем крышку, по порядковому номеру находим необходимый модуль;
• Пинцетом извлекаем его, на штатное место вставляем новый предохранитель;
• Закрываем крышку, проверяем исправность оборудования.

Для замены монтажного блока в сборе нужно отвинтить два болта (на «10»), отсоединить колодки с проводами, после чего извлечь плату. Проводим профилактику, дефектовку, устанавливаем новый монтажный блок на штатное место.

Замена реле – прерывателей в моторном отсеке Чери Тигго:

• Открываем капот, глушим двигатель, фиксируем задний ряд колес колодками;
• Снимаем силовые клеммы с аккумуляторной батареи;
• Справа за АКБ предустановлен монтажный блок с реле – прерывателями. Аккуратно отщелкиваем пластиковую крышку, извлекаем реле по порядковому номеру, на место вставляем исправный блок.

Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в интернете.

Мастера сервисных центров рекомендуют проверять монтажный блок на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте образование и скопление конденсата в пластиковом корпусе.

Средний ресурс эксплуатации предохранителей, реле – коммутаторов 65 – 75 тыс. км.

Замена

Не всегда эксплуатация транспортного средства протекает без каких-либо поломок. Нередки случаи выхода из строя определенных устройств или датчиков, что приводит к необходимости их замены

Однако прежде, чем обращаться на станцию технического обслуживания, рекомендуется обратить внимание на исправность предохранителей, ведь именно они обеспечивают работоспособность элементов автомобиля

К тому же, замену предохранителя можно осуществить самостоятельно без помощи профессионалов. Для этого потребуется учесть несколько правил:

1. Перед началом работ необходимо выключить зажигание, а также позаботиться о том, чтобы клеммы аккумулятора была отсоединены. Это следует делать для того, чтобы в процессе замены был устранен риск удара током.
2. Замена элемента должна осуществляться специальными щипцами или пинцетом с прорезиненными наконечниками. Использовать металлические инструменты запрещено в связи с возможным повреждением электрической цепи.
3. Перегоревший элемент должен быть заменен на предохранитель того же номинала. Если проигнорировать это требование, может произойти возгорание цепи.

Последовательность действий по замене предохранителя в блоке представлена ниже:

1. В первую очередь, как уже было отмечено, выключается двигатель и отсоединяется аккумулятор.
2. Далее приступают к демонтажу крышки. Для работы потребуются дополнительные инструменты, так как крышка надежно зафиксирована на блоке с помощью винтов и специальных креплений.
3. После того, как крышка будет снята, проводят осмотр блока на наличие поврежденного элемента. Корпус неисправного предохранителя отличается от целых своим темным цветом. Такой оттенок он получает из-за того, что внутри элемента произошло возгорание, и корпус просто обуглился.
4. Как только сломанный предохранитель будет найден, осуществляется его замену. Для этого практически каждый автовладелец возит с собой набор запасных предохранителей и реле.
5. В конце работы обратно монтируется крышка и включается зажигание.

Если проблема заключалась только в неисправном предохранителе, то все системы автомобиля заработают снова. Если же никакого результата добиться не получилось, значит, проблема гораздо серьезнее. И в этом случае лучше обратиться за помощью на станцию технического обслуживания.

Таким образом, автомобиль Чери Фора – нестандартное транспортное средство нового поколения, оборудованное двумя блоками предохранителей и реле. С их помощью обеспечивается надежная эксплуатация машины, что приводит к увеличению срока ее службы. Любая поломка предохранителя требует своевременной замены, с которой может справиться любой автовладелец.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Предохранители и реле Chery Bonus, Chery Very, Chery A13

18 июня, 2019 Voyager77

Рассмотрены автомобили Чери Бонус, Чери Вери, Чери А13, Чери Фулвин, Заз Форза.

Блок предохранителей и реле в моторном отсеке.

Один из блоков расположен над аккумуляторной батареей.

расшифровка.

1 — вентилятор;

2 — антиблокировочная система тормозов;

3 — антиблокировочная система тормозов;

4 — блок предохранителей салона;

5 — блок контроля кузова;

6 — стартер;

7 — генератор.

Блок реле расположен слева под капотом.

1 — реле вентиляторов (высокая скорость);

2 — реле вентиляторов (низкая скорость).

Блок предохранителей и реле в слоне Chery Bonus, Chery Very, Chery A13, ZAZ  Forza.

Расположен с левого торца панели приборов за пластиковой крышкой.

Схема расположения предохранителей в блоке.

Расшифровка.

1 — реле фар ближнего света (RLY10);

2 — главное реле (RLY8);

3 — реле фар дальнего света (RLY3);

4 — реле топливного насоса (RLY7);

5 – реле компрессора (RLY9);

6 — резерв (RLY5);

7 — предохранитель лампы дальнего света левой фары, 10 A(FB20);

8 — предохранитель лампы ближнего света левой фары, 10 A (FB22);

9 — предохранитель лампы дальнего света правой фары, A (FB21);

10 — предохранитель лампы ближнего света правой фары, 10 A (FB23);

11 — предохранитель вентилятора, 15 A (FB17);

12 — предохранитель аудиосистемы, 10 A (FB02);

13 — предохранитель датчика кислорода, 10 A (FB18);

14 — предохранитель регулятора положения наружных зеркала заднего вида, 10 A (FB26);

15 — предохранитель модуля зажигания, 15 A (FB36);

16 — предохранитель прикуривателя, 15 A (FB27);

17 — предохранитель блока управления двигателем, форсунок, 15 A (FB19);

18 — резерв, 30 A (FB29);

19- предохранитель топливного насоса, 15 A (FB12);

20 — предохранитель компрессора, 15 A (FB13);

21 — предохранитель комбинации приборов, 10 A (FB09);

22 — резерв, 30 A (FB33);

23 — предохранитель модуля люка крыши, 20 A (FB05);

24 — резерв, 30 A (FB37);

25 — предохранитель блока управления двигателем, 10 A (FB15);

26 — предохранитель аудиосистемы, 15 A (FB03);

27 — предохранитель ламп индикации открытых дверей, 10 A (FB08);

28 — резерв, 20 A (FB34);

29 — предохранитель блока управления сигнализацией, 10 A (FB04);

30 — резерв, 15 A (FB28);

31 — предохранитель подушек безопасности, 15 A (FB24);

32 — предохранитель ламп заднего хода, 10 A (FB30);

33 — предохранитель кондиционера, 10 A (FB01);

34 — пре­дохранитель АБС, 10 A (FB25);

35 — предохранитель системы контроля давления в шинах, 7,5 A (FB06) *;

36 — предохранитель датчиков скорости, 10 A (FB11);

37 — предохранитель стар­тера, 30 A (SB02);

38 — предохранитель кондиционера, 30 A (SB04);

39 — предохранитель ламп сигнала торможения, 15 A (FB32);

40 — реле стартера (RLY1);

41 — реле кондиционера (RLY2);

42 — резерв (RLY4);

43 — резерв (RLY6);

44 — предохранитель выключателя зажигания, 30 A (SB01);

45 — резерв, 30 A (SB03);

46 — резерв, 7,5 A (FB31);

47 — резерв, 7,5 A (FB16);

48 — пинцет;

49 — предохранитель комбинации приборов, 10 A (FB07);

50 — предохранитель си­стемы диагностики, 10A(FB10);

51 –предохранитель блока управления двигателем, 10A(FB14);

52 — резерв, 15 A (FB35);

53 — предохранитель запасной, 10 А;

54 — предохранитель запасной, 15 А;

55 — предохранитель запасной, 20 А;

56 — предохранитель запасной, 30 А.

За основным блоком предохранителей в салоне расположен дополнительный блок.

Сторонаблока	Номерпредохранителя	Номинал, А	Назначение
Левая	1	15	Центральный замок
2	10	Лампы задних противотуманных фонарей
3	25	Электростеклоподъемники задних боковых дверей
4	7,5	Лампы плафонов багажного отсека и подсветки проема правой передней двери
5	5	Лампа плафона подсветки проема левой передней двери
6	25	Электростеклоподъемники передних дверей
Правая	1	15	Лампы аварийной сигнализации
2	20	Обогреватель заднего стекла
3	15	Лампы противотуманных фар
4	10	Звуковые сигналы
5	10	Лампа плафона салона
6	25	Стеклоочиститель ветрового стекла

Опубликовано в рубрике МОНТАЖНЫЕ БЛОКИ И ПРЕДОХРАНИТЕЛИ
