Пежо 206

Признаки, не работает датчик скорости

  • стрелка спидометра не реагирует на движение автомобиля;
  • стрелка установилась в одном положении независимо от того, движется автомобиль или стоит на месте;
  • стрелка движется рывками или ведет себя совершенно непредсказуемо. Например, дает явно завышенные или заниженные показатели.

Если один из этих признаков присутствует на вашем авто, то существует высокая вероятность отказа ДСУ. Отказать датчик может по следующим причинам:

  • механическая поломка в процессе эксплуатации. Случается на старых автомобилях;
  • заводской брак при изготовлении, может проявиться даже на новом автомобиле;
  • разъем, посредством которого происходит его подключение, расшатался или его контакты окислились.

Об информационных блоках значков на приборной панели

Речи идёт об определённой группе значков на панели приборов. Давайте вкратце познакомимся с ними.

  1. Значки охлаждающей жидкости транспортного средства.
  2. Символы безопасности.
  3. Значки контроля системы управления автомобиля.
  4. Индикаторы, контролирующие курсовую устойчивость машины.
  5. Расширенные функции.
  6. Сигналы экономии.
  7. Специальные символы для гибридных транспортных средств.
  8. Единая категория для дизельных машин.
  9. Значки, связанные с освещением.
  10. Плановые показатели.

2Значки охлаждающей жидкости на приборной панели транспортного средства

  • К этой категории относятся значки указывающие водителю о возникших проблемах с тормозами. Горит красный свет. Однако необходимо помнить, то такой свет зажигается и горит постоянно, если автомобиль поставили на стояночный тормоз.
  • Следующий символ относится к t 0 силового агрегата. Красный цвет свидетельствует о повышенной t 0 мотора. Синий индикатор о пониженных t 0 . Необходимо остановиться и выключить двигатель. Если лампочка мигает, возможны проблемы в электрической части машины.
  • Следующий значок низкого уровня масла.
  • Далее, знак, предупреждающий о наличии масла в силовом агрегате ниже допустимого уровня.
  • Знак, говорящий о проблемах с АКБ. Это может быть отсутствие зарядки а/батареи, или чаще всего, капризничает генератор машины.

PEUGEOT 206 CC ЗАМЕНА ГУДКА ЗВУКОВОГО СИГНАЛА

Пришло время разгребать ништяки))) сегодня это новый звуковой сигнал!

Начало было положено тут: где мой сигнал ДОГУДЕЛСЯ )))

А сегодня я опишу как я устанавливал свой новый сигнал) по традиции по порядку обо всем ;)

Собственно сам сигнал) здоровый на фоне родной пищалки))

А вот крепеж родного сигнала, эххх нужна доработка(( и метал я вам скажу не самый мягкий(((

Включаем Чака, и гнем пластину как нам надо!

И точно так же сверлим дырку для крепления нового гудка)

Примеряем… Красота))

Теперь прикручиваем гудок и смотрим чтоб он ничего не цеплял, и нигде не тер! У меня все стало на отлично!

По сути все готово и можно прикрутить провода и пищать) но не колхозим, и идем в магазин за этими штуками:

Покупаем клемы, и не колхозим скруткой!

Вешаем клемы на провода, и проверяем надежно ли висят методом: *сильно тянем* висят хорошо!

После чего затягиваем все гайки накрепко, и подсоединяем клемы! Красота! Как родной)))

На все про все у меня ушло 4часа из которых 1(поход в магазин за клемами)

НУ А ТЕПЕРЬ САМОЕ ИНТЕРЕСНОЕ, ТЕСТ:

https://youtube.com/watch?v=vzd_hwdTVrQ

Значки безопасности

  • К ним относится общий знак аварийной опасности и сигналы, предупреждающие о проблемах связанных с подушками безопасности находящимися по бокам.
  • Индикатор, сигнализирующий о неисправности подушки безопасности переднего пассажира и активированной системе против угона транспортного средства.
  • Символ безопасности связанный с проблемами АКПП.
  • Индикатор, говорящий о неисправной противоугонной системе.
  • Проблемы, связанные с гидравликой рулевого управления.
  • На спортивных автомобилях есть предупреждение о неполадках в системе трансмиссии.
  • Индикатор, указывающий на критический уровень тормозной жидкости.
  • Световая подсказка, говорящая о намеренном отключении АБС или проблемами и сбоями в работе. Возможно, функция заблокирована специально.
  • Значок, говорящий о проблемах с тормозной системой автомобиля. Нужно обратиться к специалистам для замены тормозных колодок.
  • Индикатор разблокировки переключателя АКПП.
  • Сигнал, который предупреждает об износе одного из колёс более чем на 25%.
  • Показатель неисправности силового агрегата и системы в целом.
  • Значок, указывающий на критическое снижение мощности силового агрегата.
  • Значок на панели приборов говорящий об открытой крышке топливного бака.
  • Значок сообщений для водителя.
  • Значок с волнистыми линиями говорящий о проблемах с катализатором.
  • Обозначение, напоминающее о плановом техническом осмотре машины.
  • Подсказка о засорении воздушного фильтра.
  • Повышенная температура в автоматической коробке передач.
  • Неисправности в коробке/автомат.
  • Блокировка АКПП.
  • Недостаточный или критический уровень масла в автоматической коробке передач.
  • Заблокирована система слежения.
  • Отключён овердрайв.
  • Неисправна система ночного видения.

Что означают цвета значков на панели приборов

В данном случае цвет значка имеет значение. Коротко о них. На всех автомобилях на панели приборов индикаторы высвечиваются тремя цветами как на светофоре.

  1. Красный цвет,
  2. Жёлтый цвет,
  3. Зелёный цвет.

Красный – опасный! Движение автомобиля при этом свете запрещено.

Жёлтый цвет — это своего рода предупреждение и подсказка на что необходимо обратить внимание.
Зелёный цвет на панели приборов служит предупреждением о работающих приборах: габаритные огни, включенный ближний свет машины.

Как дополнение на транспортных средствах используется ещё один цвет – это синий. Он работает исключительно при включенном дальнем свете.

Нужно помнить, что большая часть значков на панели приборов загорается при запуске силового агрегата и после пуска гаснет. Если значки на панели приборов не гаснут, значит, в автомобиле появились определённые неполадки. Исключение составляет жёлтый цвет включенных противотуманных фар.

При продаже нового автомобиля есть инструкция с подробным описанием работы знаков расположенных на панели приборов. Что делать той категории водителей, которые приобрели подержанную машину, а владелец не предоставил инструкцию.

Надеемся, что материал будет полезен для всех без исключения собственников автомобилей и багаж знаний пополнится новой полезной информацией.

Мы не затрагиваем элементарные значки, понятные каждому индикаторы поворотов, габаритных огней и стоп-сигналов. Надеемся, что большинство владельцев автомобилей, не нуждается в столь тщательном изучении значков на панели приборов.

Симптомы неисправности

Основным симптомом появления ошибки P0717 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

  1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
  2. Колебания показаний спидометра или одометра.
  3. Жесткое или неустойчивое переключение передач.
  4. Отказ АКПП переключиться.
  5. Повышенный расход топлива.
  6. Плавающие обороты двигателя, а также попытки заглохнуть.
  7. Глохнущий двигатель на холостом ходу.
  8. Возможны пропуски зажигания в цилиндрах двигателя. Также двигатель автомобиля может работать неустойчиво.

Как устранить или сбросить код неисправности P0717

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0717:

  1. Подключите сканер OBD-II к автомобилю и считайте все присутствующие коды ошибок.
  2. Очистите коды и проведите тест-драйв автомобиля, чтобы убедиться в наличии проблемы.
  3. Проверьте уровень и состояние трансмиссионной жидкости. При низком уровне, долейте жидкость. Когда жидкость загрязнена, ее необходимо заменить.
  4. Если код ошибки не исчезнет, проверьте опорное напряжение и сигнал заземления датчика частоты вращения входного вала АКПП. А также целостность и сопротивление цепи датчика.
  5. Отремонтируйте или замените все поврежденные провода или цепи. Если с цепями и проводами все в порядке, проверьте все соответствующие датчики и электромагнитные клапаны.

Диагностика и решение проблем

Проверьте код ошибки P0717 в бюллетенях технического обслуживания (TSB) для вашего автомобиля. У вашей проблемы может быть исправление, выпущенное производителем, что может сэкономить время и деньги во время диагностики.

Начните диагностику с визуального осмотра системной проводки и разъемов. Поврежденную проводку, а также разъемы необходимо отремонтировать или заменить. Не забудьте проверить аккумулятор и осмотреть кабели, подключенные к нему, также проверьте мощность генератора.

Подключите сканер к диагностическому порту, извлеките все сохраненные коды для дальнейшего использования. Если присутствуют коды входного и выходного датчиков, определите, какая цепь неисправна.

Используйте мультиметр для тестирования отдельных датчиков в соответствии со спецификациями производителя. Датчики, не соответствующие спецификациям, подлежат замене.

Обратите внимание на неисправность PCM или ошибку программирования PCM. Если все системные схемы и датчики находятся в надлежащем рабочем состоянии и соответствуют спецификациям производителя

Инструкция по замене своими руками

Процедура самостоятельной замены выглядит следующим образом:

  1. Для начала необходимо отключить зажигание, открыть капот и отсоединить клеммы от аккумулятора.
  2. Далее, вам нужно будет найти сам ДС. Как сказано выше, место расположения контроллера может отличаться, поэтому уточните место монтажа в сервисной книжке. Когда ДС будет найден, вам необходимо будет произвести очистку места вокруг контроллера от грязи. Это делается для того, чтобы не допустить попадания загрязнений в трансмиссию.
  3. Отсоедините разъем питания от датчика скорости.
  4. Далее, вам потребуется гаечный ключ для откручивания девайса. В том случае, если с первого раза открутить устройство не получается, не нужно прикладывать силу, поскольку это может привести к повреждению корпуса (обычно он выполнен из пластика). Лучше обработайте ДС жидкостью WD-40 и подождите несколько минут.
  5. Когда устройство будет снято, необходимо произвести монтаж нового контроллера, затем подключить новый датчик.
  6. Если ваш автомобиль оборудован блоком управления, то после замены необходимо обнулить его ошибки. Бывает такое, что из-за того, что ошибка не обнулена, на приборной панели продолжает гореть индикатор, а блок управления посылает сигналы о его неисправности.

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

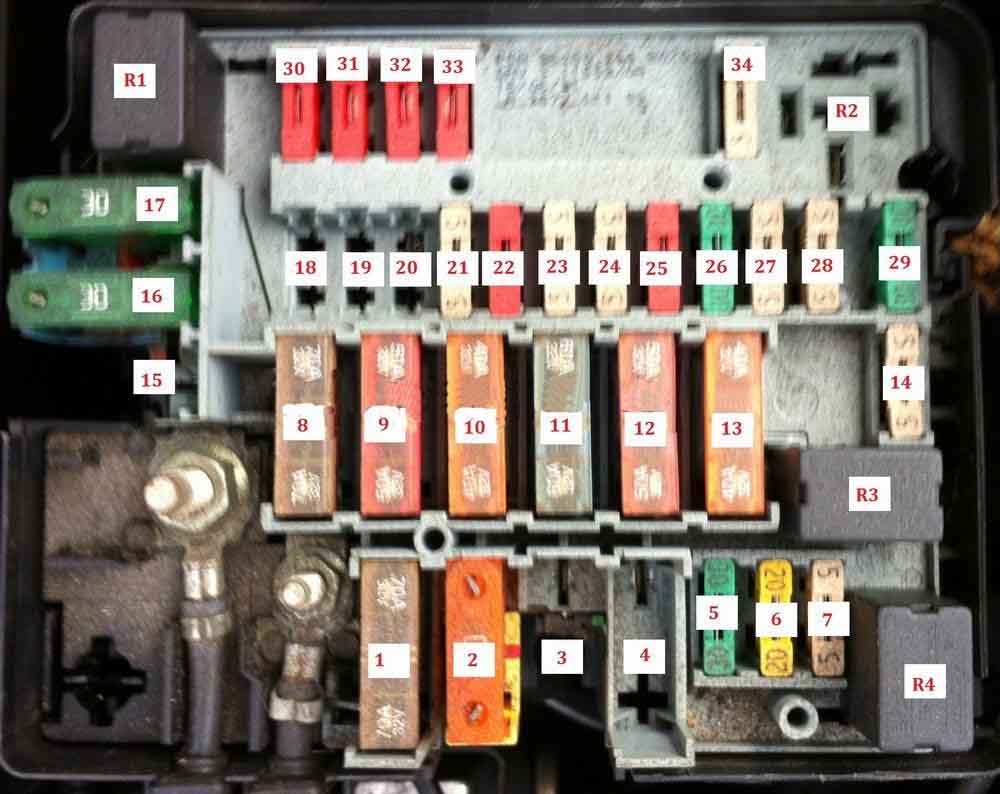

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1 Реле противотуманных фар
R2 Реле насоса воздуха (AIR)
R3 Реле управления двигателем
R4 Реле звукового сигнала
F1 (70A) Многофункциональный модуль управления
F2 (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3 (70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4
F5 (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6 (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7 (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8 (70A) Блок предохранителей
F9 (50A) Многофункциональный модуль управления
F10 (40A) Переключатель света
F11 (60A) Блок предохранителей
F12 (50A) переключатель зажигания
F13 (40A) переключатель зажигания
F14 (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15
F16 (30A) Антиблокировочная система (ABS)
F17 (30A) Антиблокировочная система (ABS)
F18 (20A) Омыватели фар — некоторые модели
F19
F20 (15A) Топливный подогреватель-HDi некоторые модели
F21 (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22 (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23 (5A) Антиблокировочная система (ABS)
F24 (5A) Управление двигателем, реле таймера свечи накаливания
F25 (10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26 (10A / 30A) Управление двигателем, топливный насос
F27 (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28 (5A) Нагреватель корпуса дроссельной заслонки
F29 (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30 (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31 (10A) Передняя противотуманная фара слева
F32 (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33 (10A) Автоматическая коробка передач (AT)
F34 (5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2 15А Электромагнитный клапан абсорбера, топливный насос
3 10А Компьютер АБС
4 10А Компьютер автоматической коробки передач, компьютер двигателя
5 Не используется
7 20А Насос омывателя фар
8 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9 15АЛевая фара ближнего света
10 15А Правая фара ближнего света
11 10А Левая фара дальнего света
12 15А Правая фара дальнего света
13 15А Звуковые сигналы
14 10А Насосы омывателей ветрового и заднего стекол
15 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16 30А Реле компрессора
17 30А Максимальная и малая скорости работы стеклоочистителя
18 40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

  • (20A) Реле вентилятора системы охлаждения
  • (70A) Модуль управления ABS
  • (30A) Модуль управления ABS
  • (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
  • (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
  • (30A) Насос гидроусилителя рулевого управления
  • (30A) Включатель зажигания
  • (30A) Выходной усилитель аудиоустройства

Видео, как проверить датчик скорости

https://youtube.com/watch?v=3fqJmtiN_eQ

Для устранения проблемы следует снять ДСА и проверить его. Предварительно необходимо снять клемму с аккумулятора. Вначале нужно почистить контакты разъема, если позволяет месторасположение, то это можно сделать не снимая датчика с автомобиля, необходимо учитывать, что чистить нужно оба соединения разъема и по возможности поджать ламели на контактной группе.

Если это не даст результатов, то проверяется сам датчик. Проверка осуществляется вольтметром. Для этого, подключить клеммы прибора к разъему, раскручивают одно из ведущих колес.

Проделать это удобнее всего, поддомкратив автомобиль. Если показания вольтметра при раскручивании колеса не изменяются, то датчик считается неисправным и подлежит замене.

Если показания являются плавающими, непостоянными, то причиной могут быть плохие контакты или неисправная коробка передач.

Заменить датчик можно самостоятельно, своими руками. После этого следует подключить аккумулятор и проверить его работу, сделав небольшой тест на дороге.

Peugeot 206 owner story — DIY. Все привет. На Пежо 206 какой-то писклявый сигнал, поэтому было решено заменить его на обычное и универсальное.

Снимаем почти весь перед, чтобы добраться до места крепления гудка. Снимаем по порядку: решетку радиатора, верхнюю губу, фары, передний бампер. Запаситесь хорошим набором отверток, потому…

Расположение блока предохранителей

Блок предохранителей на приборной панели

Он расположен под приборной панелью (со стороны водителя) за панелью.

Отвинтите фиксатор на четверть оборота с помощью монеты, затем снимите крышку, чтобы получить доступ к предохранителям.

Моторного отсека

Чтобы получить доступ к коробке в моторном отсеке (рядом с аккумулятором), отсоедините крышку.

Источники

  • https://low-car.ru/novosti/pezho-206-shema-elektrooborudovaniya.html
  • https://TeamsPro.ru/novosti/elektroshema-pezho-206.html
  • https://AutoSiga46.ru/pravila-vybora/shema-provodki-pezho-206.html
  • https://dlobal.ru/predohraniteli-i-rele-pezho-206-s-opisaniem-i-shemami-blokov/
  • https://avtomaster-ekspert.ru/magnitola/elektroshema-pezho-206.html
  • https://AccBook.ru/protivougonnye-sistemy/pezho-206-shema-elektrooborudovaniya.html

Проверка работоспособности

Есть несколько вариантов диагностики ДС.

Первый способ проверки, с помощью мультиметра:

Второй способ, без снятия контроллера:

Если мультиметра у вас нет, то можно произвести диагностику ДС при помощи контрольной лампочки либо любой другой лампы на 12 вольт.

Процедура проверки выполняет аналогично вышеописанному методу:

Что касается обычно лампочки на 12 вольт, то ее необходимо подключить к аккумуляторной батарее, а также сигнальному контакту. Если используется работоспособный ДС, то источник освещения будет мигать. В том случае, если диагностика показала, что ДС рабочий, то необходимо произвести проверку работоспособности его привода. Чтобы сделать это, поддомкратьте переднее колесо, нащупайте привод ДС, после чего ногой вращайте подвешенное колесо, а рукой контролируйте, вращается ли устройство или нет.

Значки, связанные с освещением

Мы не будем подробно останавливаться на этой хорошо знакомой всем водителям категории. Скажем лишь, что к ней относятся значки на панели приборов, говорящие о работе системы дальнего и ближнего света. Габаритных и стоп огней.

Лампочек в салоне транспорта и багажном отсеке. Индикаторы, предупреждающие о неправильной регулировке угла направленности света. Знак, говорящий о включенных противотуманных фонарях и поворота в одну из сторон движения автомобиля.

Плановые показатели панели приборов

Это три показателя говорящие о незакрытой двери машины. Второй сигнал предупреждает о пониженном уровне топлива в баке. Последний индикатор, отвечающий за контроль омывающей жидкости стёкол машины.

Блок с предохранителями в салоне пежо 206

Он находится под панелью приборов, с левой стороны за защитной крышкой. Для доступа надо повернуть крепление.

Вариант 1 (до 2002 г.в.)

Схема

Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.

Расшифровка

F1 (50A) Антиблокировочная система (ABS)
F2 (5A) Панель приборов
F3
F4 (5A) Многофункциональный модуль управления
F5
F6 (5A) Управление двигателем, иммобилайзер
F7 (15А) Кабриолет (складная крыша)
F8 (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы
F9 (5A) Многофункциональный модуль управления
F10
F11 (10A) LH стоп-сигнал, центральный светильник
F12 (10A) Стопорная лампа RH
F13
F14 (30A) Задние электрические стеклоподъемники
F15 (20A) Габаритные огни, гнездо для прицепа
F16
F17
F18 (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа
F19 (5A) Задние противотуманные фары
F20
F21
F22 (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники
F23 (20A) Прикуриватель
F24 (15A / 20A) Аудиосистема
F25 (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла
F26
F27 (5A) Многофункциональный модуль управления
F28
F29 (10A) LH фара дальнего света
F30 (10A) RH фара дальнего света, сигнальная лампа дальнего света фар
F31 (10A) LH фара ближнего света
F32 (10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа
F33 (5A) Омыватели фар
F34 (10A) Боковая лампа LH, задняя фара LH
F35 (10A) Боковая лампа RH, задняя фара RH
F36
F37 (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ
F38 (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2
F39
F40 (20A) Обогреватель / кондиционер (AC)
F41 (5А) Запасной
F42 (10A) Запасной
F43 (30A) Запасной
F44 (20А) Запасной
F45 (15A) Запасной
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
