Причины возникновения шумов выжимного подшипника ваз 2109, способы устранения

Методика по выявлению шума муфты выключения сцепления на автомобилях LADA

Для выявления шума муфты выключения сцепления на автомобилях LADA Vesta, Granta, Kalina, Priora, XRAY АМТ, Lada 4×4 на АвтоВАЗе была составлена специальная методика. К этой инструкции обращаются специалисты дилерских центров LADA. Методику сайту Лада.Онлайн прислал один из читателей сайта.

При оценке неисправности подшипника муфты выключения сцепления необходимо учитывать, что в настоящий момент на всех автомобилях производства АО «АВТОВАЗ» применяется без зазорного привода сцепления, поэтому подшипник выключения сцепления всегда находиться в поджатом состоянии и вращается на заведенном двигателе.

Диагностика неисправности подшипника

Высокий уровень шелестящего шума при отпускании педали сцепления, начиная примерно с половины полного хода педали (в этот момент начинается вращение первичного вала и шестерен коробки передач). В данном случае наиболее вероятна неисправность переднего подшипника первичного вала, реже — заднего

Для автомобилей с тросовым приводом выключения сцепления или боковым рабочим цилиндром сцепления дополнительно можно проверить, принудительно отведя за вилку муфту выключения сцепления от соединения с лепестками нажимного диска. Если автомобиль с тросовым приводом выключения сцепления, то для этого необходимо скинуть наконечник троса с вилки и с небольшим усилием воздействуя на вилку отвести муфту в сторону от нажимного диска на расстояние не более 1 см (воздействовать в направлении к двигателю) и оценить произошли ли изменения в уровне шума. Если автомобиль с боковым рабочим цилиндром сцепления, то воздействуя на вилку отвести муфту в сторону от нажимного диска (воздействовать в направлении к двигателю), при этом необходимо будет преодолеть усилие поджатия штока цилиндра, и оценить произошли ли изменения в уровне шума. Если изменений нет – то, неисправность связана с подшипниками коробки передач

Внимание!

При отводе вилки воздействовать небольшим усилием, иначе существует риск поломки упорных выступов на муфте выключения сцепления и возможен выход вилки из зацепления с муфтой.

Для определения шума подшипника муфты выключения сцепления

(выжимного подшипника) для а/м с АМТ (Vesta, XRAY, Калина, Гранта, Приора) необходимо:

  • отрегулировать положение актуатора механизма выключения сцепления согласно соответствующим технологическим инструкциям (скачать для XRAY , Веста , Гранта , Калина , Приора , Нива 4×4 ). ;
  • запустить двигатель, оценить уровень шума и есть ли замечания. Квалифицировать характер шума. Необходимо учитывать, что на автомобилях АМТ при запуске двигателя сцепления разомкнуто (аналогично ситуации с полностью нажатой педалью сцепления);
  • для автомобилей c новыми модификациями программного обеспечения КУРКП — перевести рычаг селектора в положение «N», подождать 1-1,5 минуты до замыкания сцепления. При этом измениться общий шумовой фон от работы автомобиля, так как начнётся вращение первичного вала и шестерен коробки передач. Если автомобиль с программным обеспечением без данной функции, то замкнуть сцепление можно при помощи ДСТ или Grad-X в соответствующих разделах по управлению актуатором механизма выключения сцепления. По характеру изменения шума при замыкании сцепления определить источник шума.

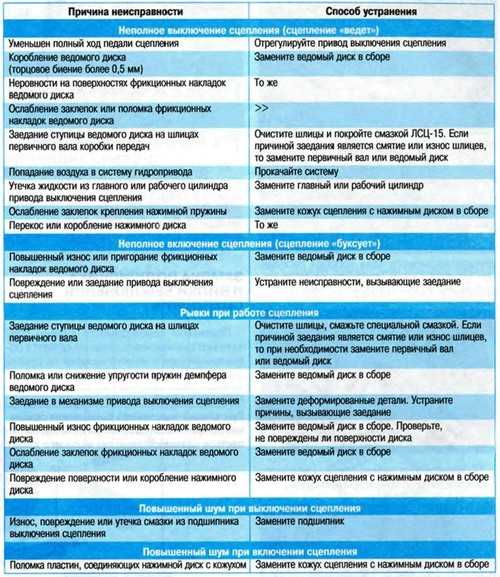

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника. Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления

Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления.

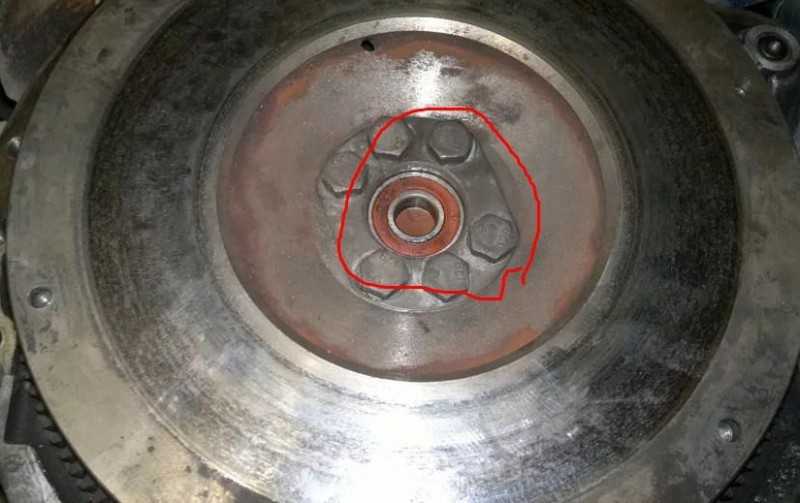

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

  • воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
  • деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
  • неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
  • выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

Признаки

Главными признаками приближающейся поломки является его пробуксовывание и неполное его выключение.

Система сцепления

Во время неполного выключения (педаль выжата) затруднено переключение передач при включенном моторе. Появление шумов и тресков во время включения передач, увеличенный свободный ход педали. Во время пробуксовки сцепления при отпущенной педали чувствуется запах гари, ухудшено движение автомобиля, двигатель перегревается, возрастает расход горючего.

При обнаружении подобных признаков неисправности, в случае, если вы не можете самостоятельно устранить поломку, немедленно отправляйтесь до ближайшего СТО. В случае, если будете добираться самостоятельно, то передвигайтесь не спеша, сильно не газуйте и будьте очень аккуратны при переключении передач. Неплохо бы применять двойной выжим во время переключения.

Педаль сцепления

Так же можно прибегнуть к специальному приему. Во время перехода на высшую передачу, необходимо выжать сцепление, рычаг коробки передач необходимо на некоторое время задержать в нейтральном положении. Далее нужно отпустить, затем опять выжать, затем включите нужную вам передачу.

При переключении на низшую передачу, рычаг коробки передач, как и в предыдущем случае, необходимо задержать в нейтральном положении. Далее отпускаем сцепления и чуть жмем на газ, далее снова выжимаем и переходим на необходимую передачу. Если вы сможете освоить подобное переключение скоростей, то существенно снизите нагрузку на сцепление и продлите ресурс КПП.

Износ выжимного подшипника сцепления

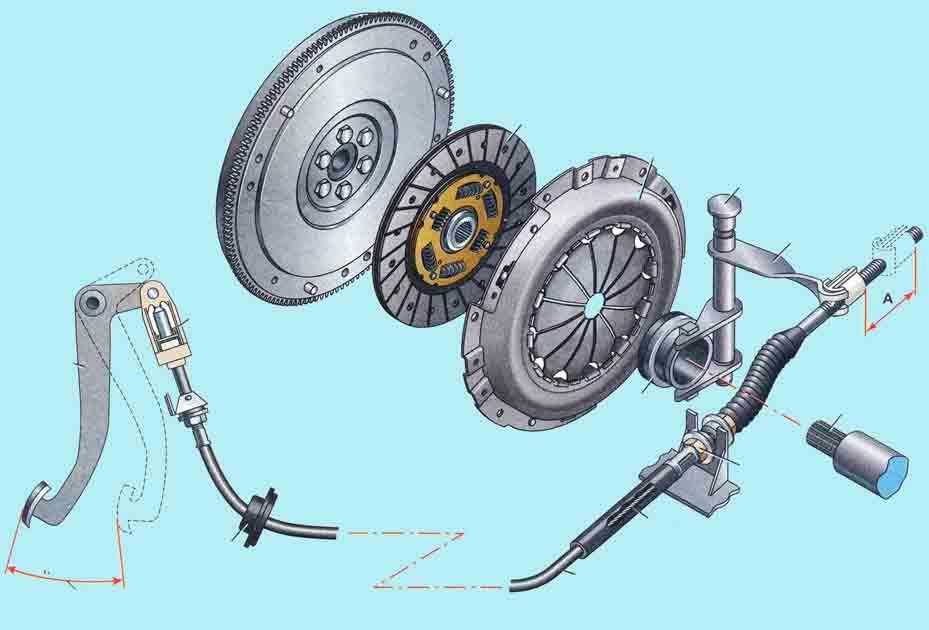

Сцепление ваз 2109

Обычно те, кто любят быстро ездить, чаще сталкиваются с проблемой износа подшипника. В то же время люди, которые являются сторонниками спокойной езды, зачастую об этой проблеме даже никогда не слышали. Если заметно, что подшипник выходит из строя, его срочно нужно менять, иначе:

  • Уже следующая поездка может стать фатальной для автомобиля.
  • Диск перегреется, поэтому накладки рассыплются.
  • Нужно будет менять не только подшипник, но и диск сцепления.
  • Кроме того может «накрыться» и само сцепление. Признаком этого может служить непонятный шум, доносящийся из него.

Чтобы поменять выжимной подшипник, нужно будет разобрать полностью весь узел, а это достаточно трудоемкий процесс.

Как заменить

Сцепление на ваз 2109

Для того, чтобы замена подшипника сцепления не приносила неудобств, желательно загнать машину на подъемник или поставить ее над смотровой ямой.

Примечание: замена подшипника может осуществляться и в «полевых» условиях, то есть с домкратом

Однако очень важно следить за тем, чтобы автомобиль не скатился вниз

Замена происходит следующим образом:

  • Снять минусовую клемму аккумулятора.
  • Отсоединить разъем фонаря.
  • Отсоединить карданный вал.
  • Снять рабочий цилиндр.
  • Снять коробку передач, которая крепится на нескольких крупных болтах.

Примечание: чтобы это легче сделать, можно прогнуть ручку коробки передач до самого упора. При этом нельзя допустить, чтобы ручка свободно «висела». Желательно обеспечить ей надежную опору.

Получив доступ к корзине сцепления, можно начать ее снятие. Для этого открутить болты, которыми она крепится к маховику (он должен быть полностью неподвижным).

Примечание: для этого можно использовать большую отвертку.

  • Вытащить вилку выключения сцепления.
  • Снять подшипник.
  • Поменять его.
  • Как следует запрессовать с помощью ключа.
  • Протереть поверхность всех деталей обезжиривателем, чтобы не было грязи и посторонних предметов. Это может привести к буксованию машины.
  • Собрать все в обратном порядке.

Примечание: прежде чем приступать к сборке коробки передач, желательно на шпицы первичного вала нанести немного смазки.

  • Когда все детали собраны, следует отрегулировать сцепление.
  • Следует слегка уменьшить длину рабочего цилиндра.

Замена подшипника сцепления может осуществляться в домашних условиях и своими руками. Обычно в автосервисах цена этой процедуры является довольно высокой. Поэтому желая сэкономить свои деньги, нужно отдать преимущество ремонту на дому. Любая инструкция так же поможет быстро и началом пересмотреть множество фото и видео на эту тему. качественно выполнить работу.

Как поменять венец маховика на ваз 2109

Рассмотрим как заменить изношенный зубчатый венец на маховике двигателя автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107. Износ зубьев венца является одной из причин невозможности запустить двигатель. Стартер попросту крутит вхолостую. Зубцам «бендикса» просто не за что зацепиться. Износ зубцов на маховике автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107 появляется обычно с двух сторон (так как коленчатый вал двигателя останавливается в основном в двух положениях). Потому в ряде случаев целесообразно не заменять зубчатый венец на новый, а попросту провернуть его относительно маховика на 90 градусов подставив под «бендикс» стороны с целыми зубцами. Заводской венец может еще послужить, а вот новая деталь может попасться слишком мягкой и выйдет из строя за считанные месяцы.

Порядок замены зубчатого венца маховика на автомобилях ВАЗ 2108, 2109, 21099

Перед заменой следует снять коробку передач, «корзину» сцепления и сам маховик.

— Нагреваем зубчатый венец до температуры 150-200 градусов

Это можно сделать при помощи газовой горелки, паяльной лампы, костра и т.п. Нагреваем именно венец, стараясь как можно меньше нагреть сам маховик.

— Сбиваем венец с маховика молотком

Венец сбивается только в одну сторону (от буртика на маховике в который он упирается).

— Нагреваем новый зубчатый венец на огне до 150-200 градусов

Как работает выжимной подшипник сцепления?

Существует два вида выжимных подшипников — механический и гидравлический. Первый, как уже понятно из названия, приводится в действие посредством механического воздействия благодаря специальным тягам и тросам. Гидравлический тип работает под руководством гидравлики, которая берет на себя выполнение силовых нагрузок, облегчая для водителя пользование данным узлом.

Устройство выжимного подшипника довольно простое на первый взгляд, и вместе с тем оно весьма эффективное. Состоит ВМ из подшипника как уже можно было догадаться из названия и муфты, на которой он запрессован. Располагается выжимной подшипник сцепления на первичном валу КПП, а точнее на его фланце. В зависимости от педали сцепления подшипник передвигается по этому валу.

Работает это следующим образом. Когда вы жмете на педаль сцепления при помощи тяг или тросиков, ну или гидравлики в случае с гидравлическими системами, выжимное усилие передается на вилку сцепления. Эта вилка собственно и производит перемещение выжимного подшипника по фланцу. Выжимной подшипник в свою очередь воздействует на лепестки корзины сцепления, в результате чего осуществляется разъединение фрикционных дисков. Именно в этот момент происходит переключение той или иной передачи.

Когда выжатая ранее педаль отпускается, ВМ возвращается на исходную позицию, так же как и лепестки диафрагменной пружины. Давление не осуществляется, поэтому маховик, нажимной и ведомый соединяются, в итоге происходит включение сцепления.

Замена

Далеко не все автовладельцы решаются на самостоятельную замену выжимного подшипника (ВП). Но если вы готовы к такой работе, то дерзайте.

Компоненты ВП

Потому дважды подумайте перед тем, как принимать окончательное решение. Всегда есть возможность обратиться на автосервис.

Для работы вам потребуется следующий набор инструментов и материалов:

  • Набор гаечных ключей;
  • Домкрат;
  • Несколько прочных кирпичей;
  • Новый выжимной подшипник;
  • Набор отверток;
  • Тара для слива трансмиссионной жидкости;
  • Держатель сцепления;
  • Гараж с ямой или подъемный механизм.

Всю процедуру замены лучше разделить на два основных этапа.

  1. Снятие коробки передач.
  2. Замена подшипника.

Многие допускают ошибку, чрезмерно расслабляясь, поменяв наконец-то подшипник. На практике обратная сборка зачастую доставляет больше проблем, чем демонтажные работы. Учтите это.

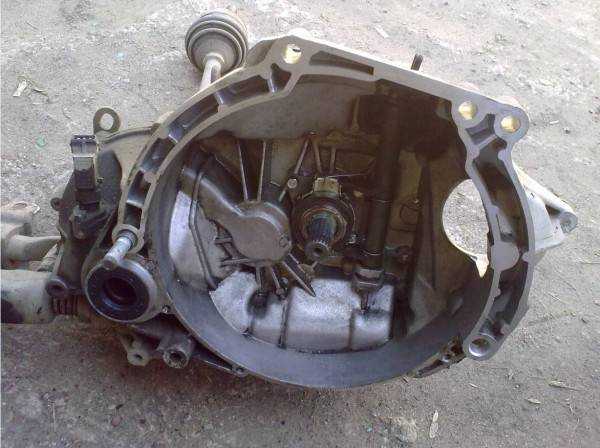

Демонтаж КПП

  1. Разместите автомобиль над ямой или эстакадой.
  2. Поднимите капот, снимите с аккумуляторной батареи минусовую клемму и откиньте ее в сторонку.
  3. Отключите провод массы от картера сцепления.
  4. Отверткой демонтируйте брызговик двигателя. Для этого нужно открутить несколько саморезов, которыми брызговик удерживается на элементах боковых крыльев. Для ВАЗ 2109 используется ключ на 8. Демонтировав все имеющиеся там саморезы, снимите части брызговика двигателя и пока уберите их.
  5. Отключите тягу привода коробки передач. Для этого используется ключ на 13, которым ослабляются болты хомута. Далее отверткой разводятся концы хомута и элемент отсоединяется от КПП.
  6. Обязательно отключите датчик оптики заднего хода.
  7. Поставьте под задние колеса автомобиля упоры или кирпичи, чтобы машина не двигалась.
  8. Снимите передние колеса, ослабив предварительно болты и подняв переднюю часть кузова. Сняв колеса, уложите под кузов заранее подготовленные кирпичи.
  9. Ключом на 17 с обеих сторон откручиваются гайки крепления шаровой опоры к поворотному кулаку.
  10. Растяжка отводится в сторону, откручивают крепежные винты левой растяжки к рычагу подвески автомобиля.
  11. Гаечным ключом на 10 демонтируйте крепежи нижней крышки картера сцепления.
  12. Снимите опоры коробки передач. Это делается следующим образом. Подставьте под двигатель опоры или кирпичи, а под коробку домкрат. Открутите крепежные винты опоры к кузову ключом на 17. Сняв болт, снимите кронштейн опоры, открутив несколько соответствующих гаек.
  13. Переходим непосредственно к демонтажу КПП. Ключом на 19 откручивают крепежи картера сцепления к блоку цилиндров. Домкратом немного опустите коробку передач и отведите ее в сторону от двигателя. Опускайте, пока из коробки не начнет выходить первичный вал.
  14. Заручитесь поддержкой напарника, поскольку одному снять КПП достаточно сложно.
  15. Убедитесь, что первичный вал коробки не опирается на лепестки пружины сцепления. Если такую ситуацию допустить, вы их попросту повредите.
  16. Аккуратно поставьте коробку передач на опоры, стараясь ее не задеть. Иначе ремонт будет стоить куда дороже, чем покупка нового подшипника.

Снятие КППСнятие КПП — процедура сложная, требующая достаточно много времени, терпения и навыков. Потому без наличия таковых, за работу своими руками лучше не браться.

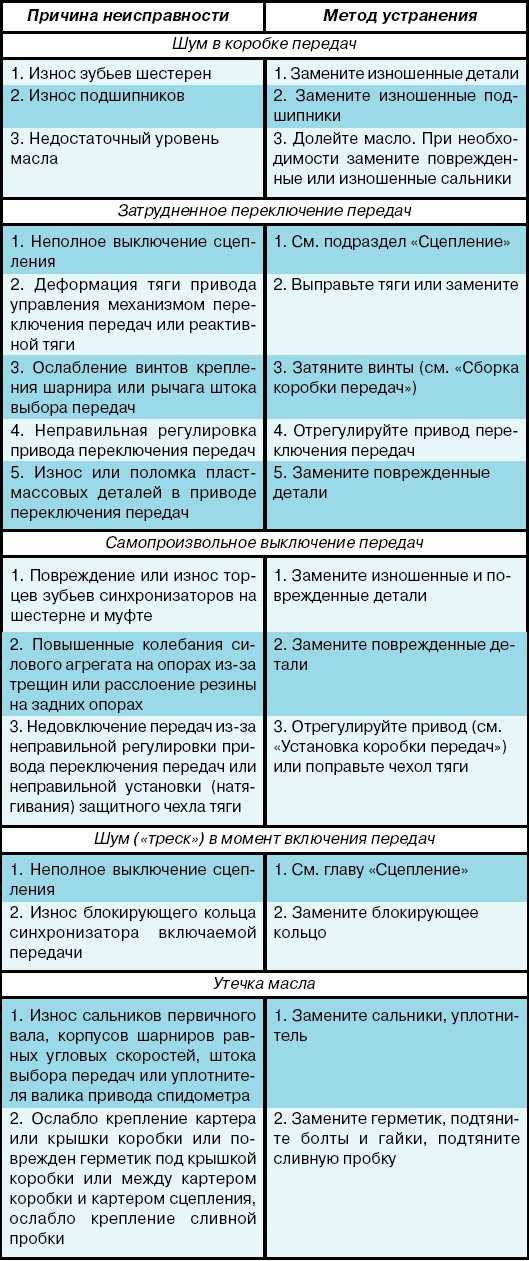

Решение проблем

Если коробка передач ВАЗ 2109 воет, самый простой ремонт — проверить уровень и заменить масло в картере. Для устранения всех остальных дефектов необходимо вынуть коробку из автомобиля и полностью разобрать ее. Это требует замкнутого пространства, большого количества различных инструментов и опыта в ремонте таких компонентов.

Недостаток масла

Уровень масла измеряется с помощью датчика, установленного в верхней части корпуса. Нормальный — это объем, расположенный на любом расстоянии между минимальным и максимальным риском на валу зонда. На самых старых коробках передач, у которых нет пятой передачи, количество жидкости измеряется через отверстие на стороне, закрытой пробкой. Уровень должен быть у нижнего края этого отверстия.

Датчик для проверки уровня масла на коробке ВАЗ 2109

Чтобы поддерживать нормальное состояние масла, его нужно менять через 75 тысяч километров. Смазки API GL-4 с вязкостью 75W-90, 80W-85 или 80W-90 следует использовать во время наполнения. Некоторые владельцы намеренно заливают густое масло, например ТМ-5, что может снизить уровень шума коробки. Если замена масла не исправляет ситуацию и механизм продолжает издавать шум, проблема заключается в изношенных частях трансмиссии.

Мнение автовладельцев о биении колеса при езде

  1. Требуется поменять поворотный кулак со ступицей.

    «Проблема решается заменой поворотного кулака со ступицей, в качестве нового лучше выбрать контрактный. Других причин для стука там нет».

  2. Возможно, дело в плохо запрессованном подшипнике.

    «Вероятнее всего, переднее колесо при езде бьет из-за неровной запрессовки подшипника. Также может быть сильно изношено его посадочное место. Ступица вполне допускает до пяти замен подшипника. Однако неаккуратной его посадки достаточно для появления биений. А вот сам вал деформировать очень сложно, ведь он большого диаметра и короткий. Согнуть его нереально».

  3. Причина в грязи между дисками.

    «Подвешиваешь переднюю часть машины и снимаешь колесо. После чего раскручиваешь ступицу двигателем. При биении тормозного диска его тоже демонтируешь. Снова раскручиваешь ступицу. При наличии биений ее нужно заменить.

    Предположу, что, скорее всего, виноваты неумелые руки или загрязнение между диском и ступицей.

    Поэтому первым делом снимаем колесо и тормозной диск. Далее все места контактов чистим корщеткой. Если данных мер оказалось недостаточно, возвращаемся к предыдущему посту».

  4. Диск на ступице сидел неплотно, отсюда и вибрация.

    «Встречал штампованные диски, где посадочное место для ступицы изготавливалось методом штамповки под прессом. В результате по краям наблюдался технологический буртик. Из-за этого диск не прилегал плотно к ступице и во время затяжки болтов смещался. При езде появлялось биение и очень сильная вибрация. На стенде этот диск проходил балансировку, но стоило повернуть его на оси станка – и процедуру нужно было начинать сначала.

    Хорошим решением в данном случае будет исследование диска и шины на наличие биения при помощи индикаторной стойки».

Биение колеса при езде на малой, большой скорости и при торможении

Разберемся теперь, почему бьет переднее колесо при езде. Можно разбить все движение машины на три основных режима:

  • на небольшой скорости;
  • на значительной скорости;
  • во время торможения.

1. На малой скорости колесо может бить по нескольким причинам. Выделим самые существенные из них, а именно:

  • появление на шине неровностей, шишек и выпуклостей;
  • внутренний износ покрышки;
  • всевозможные дефекты диска;
  • неотбалансированное колесо.

2. Если появляется биение колеса при езде на большой скорости, тут явно нарушена балансировка. Например, причиной может стать налипшая на колесо грязь. Ситуация вполне частая после передвижения по грунтовым дорогам. Похожий эффект создает налипший на колесо лед и снег. Также биение может быть спровоцировано окатышами, появившимися внутри шины.

3. При торможении возникновение биения может быть обусловлено такими обстоятельствами:

  • отсутствием балансировки колес;
  • поломкой подшипника;
  • деформацией тормозных дисков.

Биение колес спереди проявляется в большей мере. Стоит подчеркнуть, что эксплуатировать автомобиль с биением на колесах опасно. Это не только неприятная вибрация, но и преждевременный износ дисков, покрышек и деталей подвески. А это, в свою очередь, чревато потерей устойчивости транспортного средства, что может спровоцировать аварию.

Биение колес на задней оси меньше влияет на надежность управления автомобилем. Нередко возникает вопрос: «Нужно ли проводить балансировку задник колес?» Несомненно, нужно! Наличие дисбаланса, независимо от места установки, вызывает быстрый износ шин. Биение задних колес также способно натворить немало бед. Самое главное последствие – сокращение срока службы диска и деталей подвески

А потому нужно уделить внимание и задним колесам.

Что тебе нужно знать

Отпустите подшипник — Это не самое слабое звено в системе сцепления, но по какой-то причине оно вызывает проблемы и неприятности.

Некоторые автовладельцы привыкли насвистывать и просто игнорируют это. Но это не может продолжаться так долго, потому что несвоевременное решение проблемы может привести к еще более сложному и дорогостоящему ремонту. Если вы начнете ситуацию, простая замена не подойдет.

Муфта служит для воздействия на пружину лепестка корзины сцепления. Это также называется диафрагмой, поэтому не смущайтесь, если вы услышите такой знак. Благодаря этому приводной диск отсоединяется от маховика и нажимной пластины корзины. Таким образом, сцепление отключается.

Если соковыжималка неисправна, это может привести к различным последствиям:

  • Вилка сцепления будет повреждена;
  • Целостность пружинных лепестков корзины сцепления будет нарушена;
  • Направляющие втулки деформированы.

Чтобы не платить дважды или даже трижды, быстро отреагируйте на свист в сцеплении и попытайтесь быстро принять меры.
