Устанавливаем сигнализацию на рено логан своими руками: точки подключения +видео

Коммутация

В непосредственной близости от каждого периферийного устройства расположены точки подключения (разъемы). Приборы соединены в цепь с центральным коммуникационным блоком, на котором выполнено большинство подключений.

ЦКБ находится под боковой панелью панели управления Рено Меган на клипсах слева от рулевой колонки. Точки подключения слота карты расположены за центральной консолью салона. Для доступа к ЦКБ потребуется выкрутить два самореза, на которые крепится крышка нижней подторпедной части, далее отсоединяем защелки самой крышки. Теперь выворачиваем винт крепления крышки центрального блока управления ЦКБ (ВСМ) и выдвигаем его.

Следующим шагом будет получение доступа к слоту. Для чего снимаем декор в центре торпеды, получая доступ к кнопке «Старт» и картовводу. После чего убираем панель у магнитолы и КК. Отжимаем фиксаторы и извлекают картоввод. На разъемах ЦКБ расположены свободные контакты, которые могут быть использованы как альтернативные точки подключения к Рено дополнительных систем сигнализации. Ее функциями могут быть: дистанционное управление двигателем, обратная связь, блокировка педалей и другие.

Источник

Иммобилайзер Renault Kango, Clio, Twingo, Master, Megane, Laguna

Иммобилайзер RENAULT. Отключить иммобилайзер. Чип ключ.
Отключить иммобилайзер Renault Logan, Kango, Clio, Sandero, Simbol

На автомобилях рено бывают случаи, когда штатный иммобилайзер выходит из строя и не поддаётся ремонту.

Покупка иммобилайзера на разборке снятого с другого автомобиля влечет за собой дополнительные проблемы такие, как адаптация блока управления двигателем к новому иммобилайзеру и привязка чип ключа.

На некоторых автомобилях Рено можно отключить иммобилайзер в блоке управления двигателем.

EMS3132 immo off 3000р.

Если у вас есть возможность прочитать и записать прошивку, мы можем её отредактировать и отправить по электронной почте.

Блок управления двигателем SIEMENS SIRIUS-32, SIRIUS-34.Отключить иммобилайзер SIRIUS 32-3000р.SIRIUS 34-4000р.В стоимость входит подключение и проверка блока на столе!
Блок управления двигателем SIEMENS. S113725201 B, S115300120 B.Если номер блока здесь не укакзан, то вы можете связаться с нами по телефону.С обратной стороны залит резиновым компаундом.Отключить иммобилайзер 3000р.В стоимость входит подключение и проверка блока на столе!
Блок управления двигателем SAGEM SAFIR-2 с 55-ти штырьковым разъёмом.Устанавливался на автомобилях рено TWINGO и CLIO 1.2L c двигателем D7F.Отключить иммобилайзер 3000р.В стоимость входит подключение и проверка блока на столе!
Блок управления двигателем EMS3132 устанавливается на рено KANGO, LOGAN, SANDERO, LADA LARGUS c объёмом двигателя 1,4L-1,6L.Отключение иммобилайзера 3000р. В стоимость входит подключение и проверка блока на столе!
Штатный иммобилайзер Renault Kango, Clio, Twingo, Master, Laguna.

Владельцы автомобилей Renault Kango Clio Twingo Master часто сталкиваются с проблемами запуска двигателя. Штатный иммобилайзер перестаёт распознавать чип-ключ. Дело в 90% случаев в самом чип-ключе.

Если штатный иммобилайзер перестаёт распознавать чип-ключ время от времени, то самое время сделать копию электронной части ключа зажигания, пока он ещё хоть как-то распознаётся системой.

Если чип-ключ перестал распознаваться совсем, то, как правило, он умер безвозвратно. В таком случае данные ключа можно восстановить по данным штатного иммобилайзера.

Если автомобиль престал заводиться и вы не успели скопировать данные ключа, то вы можете самостоятельно снять штатный иммобилайзер.

На Рено Канго штатный иммобилайзер находится за приборной панелью. Если снять панель приборов, то внизу слева можно увидеть чёрную коробку с синим разъёмом на ней. Снимать саму эту коробочку очень неудобно, но достаточно вытащить её содержимое сняв торцевую панель. После снятия торцевой панели можно с небольшими затруднениями вытащить печатную плату.

Renault Megane RT 1.6 › Бортжурнал › Самостоятельное отключение иммобилайзера за $14

Фух, наконец-то добрался до написания “статейки” про иммо)) Уж слишком много проектов начал, в том числе и для автомобильки! Впрочем, об этом позднее) К делу!В первую очередь хочу завить, что мой опус не претендует на истину в последней инстанции. Я лишь опишу свой позитивный опыт в этом деле). Я приложу схему и буду использовать найденную информацию в сети. К сожалению, ссылки на первоисточники у меня не сохранились. В любом случае, как говориться, “все права принадлежат их законным владельцам” — я всего лишь ретранслирую их информацию.Для отключения иммобилайзера нам понадобятся:1. препарируемый блок управления двигателем (далее — БУД)2. хорошо заряженный автомобильный АКБ3. лампочка 12В (мне было удобно использовать лампочку с патроном из поворотника)4. непосредственно Renault immo killer / Renault ECU decoder.Начнём с последнего по списку, но не по значению — Renault immo killer / Renault ECU decoder. В разных источниках интернета приборчик называется немного по разному и эти два — наиболее распространенные названия. Вдруг кому захочется самостоятельно изучить вопрос. Прибор вполне легко гуглится на aliexpress под названием Renault ECU decoder. Представлен он там в трёх итерациях. Выбирайте тот, который продан наибольшим количеством из представленных. Прибор подойдёт для следующих блоков управления:1. бензиновые двигатели:1) Siemens Fenix 32) Siemens Fenix 53) Siemens Sirius 324) Sagem Safir (разъём на 55 контактов)5) Sagem Safir2 (разъём на 35 контактов)6) Bosch Motronic M P 7.07) MagnetiMarelli IAW 0 6 R2. дизельные двигатели1) Bosch MSA15.5 (DTI)2) Bosch EDC15C3 (DCI)3) Lucas DCU3 R (1,9 D)4) Закодированный закрывающий топливный клапан DDE (встроенный в дизельный насос)В данной записи я опишу только Siemens Fenix 5 так как именно он стоит у меня и на нём я учился!) В принципе, прибор подойдёт для любого старого Рено без can-шины, т.е. примерно до 2001-2002 года. Если кому нужна будет помощь с Renault Clio, Laguna, Safrane, 19, Espace — пишите, объясню подробно как отключать иммо у них!Итак, для удобства БУД лучше снять с автомобильки и положить на стол. Туда же кинуть АКБ и лампочку. Всё подключается по довольно простой схеме

Прибор включится и автоматически будет выбран так называемый “стандартный режим”, который характеризуется тем, что лампочки START и MODE НЕ ГОРЯТ. Далее, в принципе, всё логично — нажимаем кнопку START и ждём окончания операции. Операция отключения иммо БУД Siemens Fenix 5 длится 1 час 50 минут! И вот тут меня ожидал неприятный сюрприз!) Я нажал кнопку STARТ и на приборе начала моргать красная лампочка. В абсолютной уверенности в том, что процесс запущен я занялся своими делами. Спустя 2 с лишним часа прибор продолжал моргать лампочкой. Чуя подвох, я отключил питание, перепроверил все контакты и запустил процесс по новой…через 2 часа я понял что тут явно что-то не так!))) Оказалось, что В МОЁМ ЭКЗЕМПЛЯРЕ перепутаны копки и лампочки местами!

То есть кнопка START отвечает за выбор режима работы (их 3) а её лампочка отображает выбранный режим. Соответственно, кнопка MODE запускает процесс и её лампочка отображает ход процесса!))))) Вместе с лампочкой кнопки MODE моргает лампочка, которая подключена к 43 пину БУД/желтому проводу прибора и довольно громко клацает реле внутри самого прибора.Спустя 1 час 50 минут реле перестанет клацать и успокоятся лампочки. Можно отключать питание прибора и отсоединять провода от БУД.Перед внедрением БУД в автомобиль необходимо в колоде перерезать провод №37 зеленого цвета!Если это забыть/не зделать — при первом включении зажигания иммо пропишет ключ в БУД и операцию придётся начинать сначала, так как иммо никуда не денется! После обрезки провода можно смело подключать БУД и АКБ. Лампа иммо на панели приборов будет как обычно медленно моргать, но при включении зажигания она начнёт моргать очень быстро. Это никак не повлияет на запуск двигателя!) Управление центральным замком с ИК-ключа (или радио-ключа) будет работать, но лучше установить сигнализацию и передать управление центральным замком ей (про установку сигнализации в Megane я описал в бортжурнале своего ведра). Если моргание лампочки мешает — нужно перерезать дорожки на плате панели приборов, которые идут к лампе иммо (по центру сверху) и соединить эти дорожки светодиодом с обратной стороны. К оставшейся в панели приборов лампе иммо можно припоять провода от сигнализации (которые идут на световой индикатор). Если лампа не будет моргать от сигнализации — поменяйте полярность местами. На сим вроде всё — как всегда, любая критика приветствуется!))Присоединяйтесь к сопротивлению!)))

Как подключить сигнализацию к центральному замку самим в Рено Логан

Здесь речь пойдёт о монтаже сигналки в «Рено Логан». Причём рассмотрим только, как подключить сигнализацию к центральному замку автомобиля. В действительности, опция «ЦЗ» предусмотрена не в каждой комплектации «Логана».

Но если центральный замок присутствует, значит в дверях установлены актуаторы замков, а управлять ими должен электронный блок, который тоже устанавливается штатно. Кроме прочего, на декоративной панели находится кнопка управления ЦЗ.

До неё добраться просто, чем мы и воспользуемся.

Сведения о штатной схеме

В автомобиле «Рено Логан» управление ЦЗ ведётся отрицательным импульсом. Это значит, что за торпедо находятся два провода, по которым осуществляется управление:

  • Когда к массе на 0,8 секунды подключается один из управляющих шнуров – замки закрываются;
  • Если это же действие выполняется со вторым шнуром – происходит отпирание.

Алгоритм, приведённый выше, в «Логане» реализован штатно.

Внешний вид центральной консоли

Сразу заметим, что оба провода, которые нужны нам, подключены к блоку управляющей кнопки «4». Первый совет: демонтируйте этот блок.

Каждую кнопочку поддевают отвёрткой

Разъём кнопки снабжён 5-ю контактами. Ничего сложного тут нет, два контакта всегда соединены вместе:

Схема распайки внутреннего разъёма

С АКБ достаточно снять минусовую клемму, и затем можно коммутировать любые провода. То, что рассмотрено выше, имеет отношение к сигнальной проводке. Но пренебрегать советом об отключении АКБ не нужно и в данном случае.

Подключение сигналки к ЦЗ

Надеемся, вы уже выяснили, где именно находятся нужные нам кабели. Они оба припаяны к контактам «зелёного» пластикового разъёма:

Блок кнопки управления ЦЗ

Нам понадобятся только крайние клеммы, «1» и «5». К контакту «1» подключен открывающий кабель, к пятому – запирающий. Как различить контакты, мы рассматривали в предыдущей главе. Переходим к монтажу проводки.

Снимаем центральную консоль самостоятельно

Похоже, в «Логане» всё предусмотрено так, чтобы владелец мог сам проводить монтаж несложного оборудования. Нам, в свою очередь, сейчас нужно удалить крышку центральной консоли.

Скриншот официального руководства

Будем действовать согласно инструкции:

  1. Надо демонтировать магнитолу (если есть);
  2. Декоративную панель поддевают снизу и выводят её из зацепления;
  3. Затем, всю панель можно удалить, не забыв при этом отключить разъёмы кнопок.

Отключив разъёмы, их вместе с кабелями размещают в нише, расположенной над блоком регуляторов.

Результат демонтажа пластиковой панели

Понятно, что к проводам «1» и «5», идущим от зелёного разъёма, необходимо припаять ещё два провода. Двухпроводной шлейф надо протянуть к блоку сигнализации. Шлейф должен дотянуться до разъёма, рассчитанного на подключение ЦЗ (обычно он снабжается 6-ю контактами). Как всё это реализовать, вы должны решить сами. Многое зависит от того, где именно будет закреплён блок сигналки.

Т-коннектор, толстые провода

По идее, для создания соединений можно использовать Т-образные коннекторы, но они должны быть рассчитаны на тонкий провод.

ЦЗ и сигналка, схема подключения

Любая сигнализация снабжена двумя электрическими реле. Одно из них срабатывает, когда замки нужно закрыть, второе – когда производится отпирание. Контакты этих реле выведены на разъём, содержащий 6 клемм. Откройте инструкцию и найдите то, о чём здесь говорится.

Схема, сигналка и ЦЗ Логан

Шлейф к основному блоку уже протянут, и останется правильно подключить 2 провода (их соединяют с общими контактами реле). Нормально разомкнутые контакты соединяют вместе, и через предохранитель «1,5 А» на них подаётся масса. Больше не потребуется ничего. В настройках сигнализации выставьте длительность управляющих импульсов, которая должна составлять 0,8 с. Желаем успеха.

Необходимо помнить, что прокладывая новую проводку, любой кабель в месте соприкосновения с кузовом дополнительно изолируют.

Эта изоляция притом должна быть термостойкой. Свободные контакты в разъёме сигналки тоже нужно защитить, закрепив на них термоусадочную трубку. Выполнив все рекомендации, вы оградите себя от непредвиденных последствий.

Установка

Хотя первично процесс монтажа сигнализации на модели кажется непростым занятием, но, на самом деле, установка элементов защитной системы может обойтись без специалистов СТО.

Первично следует провести выбор мест соединения сигнализации с другими системами Рено Дастер. Для концевиков капотного пространства и багажного отделения на Дастере провода уже есть в наличии. Поэтому следует убрать с проводки заглушки и подключить концевики. Для других комплектующих — зуммера, индикатора удара, светодиодного контроллера и других элементов местом соединения будут служить провода под порогом левой двери переднего ряда.

Без усилий снимается декоративный защитный футляр под торпедо. После выкручиваются 4-и шуруповидных винта, и выполняется демонтаж приборной консоли. Затем, светодиодный индикатор подключается к проводке. Не забывая про точки подключения, которые должны быть грамотно подключены.

Звуковой зуммер и датчик удара аналогично подсоединяются к поперечке. После, обычно, выполняют размещение концевика сигнализации капотной крышки. В случае надобности, перед сборкой рулевой колонки, своими руками производят монтаж рамки для обхода иммобилайзера, который запитывается от замка зажигания.

На следующем шаге своими руками выполняется подключение к сигнализации контактов ручного тормоза, поворотников, центрального замка и разных элементов электросети машины. После запитки всей системы согласно инструкции, выполняется ее связь с контактом в левом пороге, и проводиться тестирование системы. При отсутствии сбоев, монтаж считается выполненным.

Источник

Фото и схемы:

Схема подключения центрального замка по аналогу.

Схема подключения обогрева заднего стекла и зеркалБлокировку на Логан можно сделать разорвав управляющий провод на блок управления двигателя (желтый тонки провод предохранителя F19) на блоке предохранителей в салоне. Второй вариант — провод бензонасоса серый в правом пороге.

Провод блокировки блока управления двигателя.

Коса в правом проге. Серый провод бензонасоса.

Коричневый разъем BCM.

Фотография черного разъема салоного блока BCM.

точки подключения автозапуска.

Разъем от замка зажигания.

Серый провод обогрева заднего стекла в черном разъеме BCM.

Возможное место установки центрального блока сигнализации за панелью приборов.

Установка концевика капота и сирены на Renault Logan 2.

Узнайте больше о новом Логан

  • Горит лампа аккумулятора рено логан
  • Трос сцепления — ЗАМЕНА И РЕГУЛИРОВКА троса сцепления Рено Логан — Renault Logan | Новый Logan
  • Купить Renault Logan Седан в наличии — официальный дилер Рено Логан в Москве РОЛЬФ Центр
  • Renault в Ульяновске. Цены, характеристики, модели и комплектации —
  • ЭЛЕКТРОСХЕМА RENAULT LOGAN — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
  • Рено Логан. Схема 16. Система центральной блокировки замков. Renault Logan
  • Увеличение клиренса рено логан — Авто-мастерская онлайн
  • Плавают обороты холостого хода на холодном двигателе Рено Логан – Taxi Bolt

Установка Сигнализации Рено Логан Своими Руками ~ AUTOTEXNIKA.RU

Главная страница » Установка Сигнализации Рено Логан Своими Руками

11.07.2018

Сигнализация на Рено Логан

Статистика так упорна, что добралась и до сигнализаций на Логаны, наглядно показывая разброс воззрений в рядах хозяев Рено. 63% автовладельцев убеждены: конфигурация с автозапуском — никчемна, охранной функции (звуковые и световые сигналы) более чем довольно.

Если от автозапуска отрешиться, неувязка «врезки» разрешится естественным образом и сигнализацию Логану можно будет установить с помощью коннекторов (другие варианты: пайка и термоусадка).

Главный аргумент схожей теории — минимизация рисков. Установка сигнализации — стресс для авто, сопряжённый с следующими проблемами в электрике из-за разрезания жгутов штатной проводки.

Потому вопрос о том, какую сигнализацию избрать, остаётся в области личных предпочтений. Замена тормозных дисков рено логан своими руками.

О техническом нюансе принципиально держать в голове одно: для системы с автозапуском пригодится модуль обхода иммобилизатора, для обыкновенной «охранки» — нет.

Практикум начинающего автомеханика

Любопытно, что с 2011-го комплектации Рено хоть и пережили много конфигураций, но штатная проводка осталась «умеренно лояльной» к подключению неродных систем. Доработка рено логан своими руками. Установка сигнализации на рено логан своими руками. Это значительно упрощает процесс тем автовладельцам, которые задались целью сделать все своими руками.

Кроме стандартного набора материалов (моток изоленты, 3–4 м гофрированных трубок сечением 10 мм, шурупы, хомуты) будет нужно:

  • Торцевой ключ на 10 мм.
  • Отвёртки: крестовая и Т20.
  • Паяльничек мощностью 60 Вт.

Когда подготовка завершена, необходимо обусловиться с дислокацией. Установка сигнализации рено логан своими руками: точки. Замена моторчика печки рено логан своими руками (+видео. Самый удобный вариант монтажа блока — под приборным щитком. Во-1-х, там довольно свободного места, во-2-х — малая влажность.

Renault Sandero — Установка сигнализации JAGUAR XJ-777

Renault Sandero — Установка сигнализации JAGUAR XJ-777 Подписаться на мой канал .

Чтоб установить сигнализацию в комфортабельных критериях, торпеду лучше снять (будет удобнее поставить требуемые элементы). Правила установки сигнализации на автомобиле рено логан своими руками.

Список необходимых инструментов для проведения установки. Но, потому что в Рено 4 точки крепления приборного щитка, поначалу необходимо аккуратненько отсоединить их, а позже «устранить» защиту торпеды.

Установка сигнализации на рено дастер своими руками. Когда демонтаж завершён, остаётся пару шажков.

  • Завести блок сигнализации за щиток.
  • Установить стяжку с поперечной опорой кузова (скрепить хомутами).
  • Завести провод от блока под капот.
  • Подключиться к проводке.

Где сидит фазан?

Как охотник из детской присказки про радугу озадачен местоположением фазана, так обладатель Рено — цветовой политрой проводов, которые необходимо адаптировать с сигнализацией. Установка сигнализации на рено логан своими руками: точки. Без всякой драматичности: даже аннотация и схема контактов не всегда гарантируют точность.

Потому, подключив массу, придётся кропотливо перепроверить все точки спайки с проводкой. Как своими руками провести такую работу как замена мотора отопителя. 2 рено меган 2. Если без эксцессов (промышленного брака), то так.

  • Подключение тахометра к бледно-голубому проводу.
  • Стояночного тормоза — к сероватому.
  • Отпирание дверей установить на розовый, запирание — на оранжевый.
  • Поворотники «защёлкнуть» на бежевый и белоснежный.

Если сигнализация с автозапуском, чтоб не спутать точки питания, будет нужно схема приборного щитка. Жгут проводов, размещающийся за ним, нужно разобрать, обеспечивая подключение силовых цепей. Чтоб найти точки крепежа без помощи других, придётся отделить все ведущие от замка зажигания кабели.

  • Красноватый — для неизменного плюса.
  • Розовый — для стартера.
  • 2 больших жёлтых — под зажигание и девайсы.

В дополнение, необходимо будет поставить клемму на узкий зелёный провод, объединяющий концевики задних дверей с багажником.

О логике целевых решений

По сути, то, какую систему лучше поставить в каждом определенном случае, определяют не технические, но мотивированные аспекты.

Как отключить иммобилайзер на Рено Логан

Иммобилайзер — это стоп-кран для автомобиля. Он обездвиживает транспорт посредством электроники. Противоугонное приспособление разрывает электроцепи, которыми вдоль и поперёк пронизана силовая установка. Монтаж блокировочного механизма обычно выполняется в местах, имеющих исключительное значение для авто. Так, актуальным является установка устройства на электроцепи стартера либо системы зажигания. Именно поэтому, если преступник и смог проникнуть в салон автомобиля, то умчаться на нём у угонщика не получится. Однако бывает так, что водитель хочет сам отключить блокирующую установку на принадлежащей ему машине.

Приборная панель Ключ от Рено Логан

Инструменты и оборудование для отключения штатной системы безопасности

Для отключения иммобилайзера без нанесения вреда автомобилю необходимо заблаговременно приготовить:

  • компьютер;
  • обычный паяльник;
  • изоленту;
  • программатор ПАК и набор соответствующих дротов для подключения к «мозгам» автомобиля.

Отключение иммобилайзера без нанесения вреда автомобилю

Переоценить пользу от использования иммобилайзера сложно. Однако, как и любой механизм, он может ломаться, что влечёт за собой отсутствие возможности завести автомобиль. В таких ситуациях необходимо обращаться в службу сервисного обслуживания.

Подробный инструктаж

Самостоятельно выполнить процедуру разблокирования иммобилайзера может владелец авто лишь при полном соблюдении следующих рекомендаций. Эту операцию он проводит посредством закодированного ключа, мощного радиосигнала с брелока либо карт-метки

Перед процедурой важно знать, из каких элементов образован иммобилайзер: это электромагнитное микрореле и блок регулировки, распознающийся датчиком электроуправления ключа

Схема подключения иммобилайзера

В моделях Рено блок управления сверхнадёжным иммобилайзером находится в салоне за главной консолью, недалеко от магнитолы. Далее, сняв двадцатиконтактный разъём с устройства блока управления, необходимо отсечь 18 и 9 проводок согласно электрической схеме, закольцевав (соединив) и заизолировав их.

Теперь ЭБУ (электроблок управления) можно заменить, вот только стоимость нового ЭБУ достаточно высокая, поэтому есть смысл просто перепрограммировать штатное заводское устройство с помощью программатора. Одним ПАКом здесь не  обойтись, вам ещё понадобятся компьютер (ноутбук) и обычный паяльник.

После съёма и разборки электроблока начинается его перепрограммирование: загрузчик ПАК подключается к контроллеру, далее выполняется считывание FLАSH и ЕЕPRОМ прошивки. При этом стоит удостовериться, что прошивка сохранена на вашем компьютере. Загрузите в заводской блок управления прошивку EEPROM. Изъяв из блока шлейф с контактами контроллера и загрузчика, поставьте на место контроллер и разъём иммобилайзера. Активизируйте силовую установку, запустив двигатель.

Учтите главное  — если случилась блокировка иммобилайзера, то устройство непременно нужно отключить.

renaultlogan2.ru

Отключение иммобилайзера Renault / Dacia Logan 8 Valve

На антенну, расположенную на замке зажигания приходит три провода — масса, питание и провод приемо-передачи. На последнем может быть не понятно выраженный сигнал при просмотре осциллографом.

Например реле ЦЗ в некоторых может отсутствовать, или например реле обогрева зеркал заднего вида. Соединить и заизолировать. Теперь можно заменить блок контроля, но его стоимость довольно высока, поэтому проще будет его перепрограммировать.

Для перепрограммирования ЭБУ понадобится его снять. После подключить ПАК загрузчик-программатор. Копии считанной прошивки необходимо сохранить на компьютере. Установить все на места и завестись.

Эти манипуляции не подойдут для неподготовленных людей.

В крайнем случае можно полностью выключить систему защиты Renault от угона. Риски возрастают, но, по крайней мере, появится возможность ездить на своем авто. Еще один вариант принцип работы иммобилайзера рено логан проблемы Рено Логана — обращение к народным умельцам: Предпочтительнее не вариант работы с незнакомыми людьми за денежное вознаграждение, а сотрудничество с обитателями тематических форумов.

Как отключить иммобилайзер на Рено Логан

На специальных форумах принцип работы иммобилайзера рено логан Рено Логан обитает ряд пользователей, которые помогут отключить иммо. Для этого, правда, придется пообщаться, установить доверие. Это более сложный путь, но вероятность наткнутся на недобросовестных людей значительно меньше и тогда можно будет отключить устройство без проблем. Причины поломок Помимо банальной потери ключа, проблемы с иммобизайзером Рено Логан возникают и по другим причинам.

Иммобилайзер Логан

Например, после подтопления авто. Электроника вообще плохо дружит с водой, иммо не исключение. Известны случаи, когда он выходил из строя после сильного дождя.

В некоторых случаях плохая работа устройства связана с разряженным аккумулятором. Особенно часто такие случаи бывают при низких температурах. Но при желании его можно отключить, извлечь системный блок и поставить новый иммобилайзер, функциональный ряд которого будет шире. Где размещается иммобилайзер в машинах renault и как его установить на рено логан Иммобилайзера reno klio, логан года выпуска и других моделей renault размещаются в салоне транспортного средства. Самые используемые места для установки основного блока принцип работы иммобилайзера рено логан являются следующими: Основной блок необходимо грамотно и аккуратно замаскировать, а его спиральную антенну аккуратно обмотать вокруг замка зажигания.

Реле блокировки устанавливаются на те системы и детали, которые приводят машину в движение, если принцип работы иммобилайзера рено логан устанавливается специальный считыватель кодов.

Отключение иммобилайзера на Рено Логан: пошаговая инструкция

Ключ постоянно должен находиться возле владельца reno klio, логан или другого года выпуска, чтобы он без проблем смог осуществить авторизацию. В салоне автомобиля устанавливается светодиодная лампочка.

Принцип установки иммобилайзера на автомобили reno следующий: По такому принципу производится подключения иммобилайзера не только для рено логан, klio года, а и других автомобилей компании renault. Но каждый иммобилайзер, который имеет совместимость с рено, обладает своими, отличительными особенностями.

Чтобы правильно принцип работы иммобилайзера рено логан или установить систему, водитель должен руководствоваться инструкцией по установке и эксплуатации. О поломках иммобилайзера на рено сигнализирует мигающая лампочка и тогда его необходимо отключать, ремонтировать или заменять полностью.

Если злоумышленнику удастся найти провода системы принцип работы иммобилайзера рено логан оборвать их, то автомобиль все одно останется без движения. Иммобилайзер защищает рено более надежно, чем сигнализация и стоит при этом дешевле.

Подробный инструктаж

Самостоятельно выполнить процедуру разблокирования иммобилайзера может владелец авто лишь при полном соблюдении следующих рекомендаций. Эту операцию он проводит посредством закодированного ключа, мощного радиосигнала с брелока либо карт-метки

Перед процедурой важно знать, из каких элементов образован иммобилайзер: это электромагнитное микрореле и блок регулировки, распознающийся датчиком электроуправления ключа

Схема подключения иммобилайзера

В моделях Рено блок управления сверхнадёжным иммобилайзером находится в салоне за главной консолью, недалеко от магнитолы. Далее, сняв двадцатиконтактный разъём с устройства блока управления, необходимо отсечь 18 и 9 проводок согласно электрической схеме, закольцевав (соединив) и заизолировав их.

Теперь ЭБУ (электроблок управления) можно заменить, вот только стоимость нового ЭБУ достаточно высокая, поэтому есть смысл просто перепрограммировать штатное заводское устройство с помощью программатора. Одним ПАКом здесь не обойтись, вам ещё понадобятся компьютер (ноутбук) и обычный паяльник.

После съёма и разборки электроблока начинается его перепрограммирование: загрузчик ПАК подключается к контроллеру, далее выполняется считывание FLАSH и ЕЕPRОМ прошивки. При этом стоит удостовериться, что прошивка сохранена на вашем компьютере. Загрузите в заводской блок управления прошивку EEPROM. Изъяв из блока шлейф с контактами контроллера и загрузчика, поставьте на место контроллер и разъём иммобилайзера. Активизируйте силовую установку, запустив двигатель.

Учтите главное — если случилась блокировка иммобилайзера, то устройство непременно нужно отключить.

Точки подключения сигнализации Рено Логан.

Рекомендации:

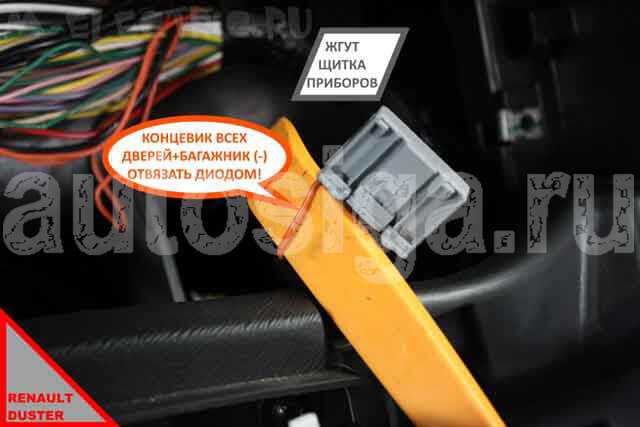

При подключении концевиков на Рено Логан, обратите внимание на то, что багажник объединен с задними дверьми. В минимальной комплектации концевик установлен только на водительской двери, рекомендуем использовать оригинальные концевики (7700427640) либо их аналоги

• Автосигнализация StarLine A91 Dialog с функцией автозапуска

Starline A91 dialog — современная автомобильная сигнализация с диалоговым кодом радиоуправления «Быстрый диалог» и функцией автозапуска двигателя. «Быстрый диалог» — код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом

• Модуль обхода штатного иммобилайзера BP-03

время для установки — 4 часа

1. Снимаем облицовку рулевого вала Рено Логан. Для этого выкручиваем 2 самореза

2. Откручиваем 2 самореза и снимаем облицовку приборного щитка Renault Logan. Для снятия приборного щитка необходимо выкрутить 4 самореза

3. Снимаем декоративную защиту под торпедой Renault Logan. Ее крепление — 5 пистонов «елочка»

4. Откручиваем саморез и снимаем блок BCM

5. Устанавливаем светодиод на левую стойку лобового стекла Renault Logan, датчик удара на кронштейн поперечной балки, антенный модуль либо в верхний левый угол лобового стекла, либо за приборным щитком. Сервисную кнопку прячем в любое удобное место

6. Устанавливаем под капотом Renault Logan сирену, концевик (отрезать 3 деления) и датчик температуры

7. Провод под капот Renault Logan прокладываем через штатную резинку с водительской стороны

8. Блок сигнализации StarLine A91 крепим двумя хомутами к поперечной балке кузова за приборным щитком Renault Logan

9. Для обхода штатного иммобилайзера надеваем рамку модуля обхода на замок зажигания

10. Подключаем провод массы, тахометра и стояночного тормоза

11. Особенностью Renault Logan является то, что концевик багажника объединен с концевиками задних дверей. Общий концевик присутствует в сером разъеме приборного щитка. Подключение осуществлять по схеме 1.
