Замена предохранителя geely coolray / binyue с 2019 года

Главный блок предохранителей.

Реле:

1. Реле компрессора

2. Реле стартера

Плавкий предохранитель:

3. Запасной плавкий предохранитель (ЗОА)

4. Запасной плавкий предохранитель (25А)

5. Запасной плавкий предохранитель (20А)

6. Запасной плавкий предохранитель (15А)

7. Запасной

8. Реле ближнего света фар

9. Реле дальнего света фар

10. Впрыскивание с электронным управлением главное реле

11. Реле вентилятора высокой скорости

12. Реле вентилятора низкой скорости

13. Место питания (ЗОА)

14. Электрический вентилятор (ЗОА)

15. ABS 2(30А).

16. ABS 1(40).

17. Запасной плавкий предохранитель (10А)

18. Запасной плавкий предохранитель (7.5А)

19. Выбор

20. Левая фара ближнего света (10А)

21. Правая фара ближнего света (10А)

22. Левая фара дальнего света (15 А)

23. Правая фара дальнего света (15 А)

24. Запасной

25. Предохранитель пуска (ЗОА)

26. Система света

27. Запасной

28. Впрыскивание с электронным управлением (7.5А)

29. Клаксон (10А)

30. Аварийная сигнализация (10А)

31. Зарядка (5А)

32. Компрессор (10А)

33. Впрыскивание с электронным управлением (ЗОА)

34. Салон (15А)

35. Выключатель зажигания Номер 2 электропитания (ЗОА)

36. Главное электропитание

37. Реле клаксона

38. Реле топливного насоса (100А)

24. запасной

25. система разрядки

26. Задний противотуманный свет

27. Антиугон

28. Центральное управление дверями,светом

29. оттаиватель

30. запасной

31. запасной

32. инжектор, подушки безопасности, антиугон, инструменты

33. запасной

34. запасной

35. запасной

36. передний противотуманный

37. AMI система зажигания

38. Задние габариты, номерной знак

39. стоп-сигнал

40. электролюк

41. инструменты, кондиционер, оттаиватель, задний радар, задний свет, повороты.

42. CIG кондиционер, аудиосистема, электрозеркало, зажигалка

43. стеклоочиститель

44.запасной

45. Стеклоочиститель

46.запасной

47. центральное управление, свет, антиугон, ABS

48. кондиционер

49. задний оттаиватель

Маркировка предохранителей на Geely MK: детальный обзор блока с комплектующими

Предохранители Geely MK имеют последовательную маркировку каждого элемента в любом из блоков, что в разы облегчает замену и дальнейшее обслуживание электротехнической части транспортного средства.

Для замены предохранителей на Geely MK – достаточно только сверить номер неисправного предохранителя с данными из таблицы ниже и заменить неисправный элемент. Если в комплектации авто не работает какая-либо из функций – просто смотрите перечь таблицы и демонтируйте предохранитель соответствующего номера.

Маркировочный номер предохранителя Функциональное предназначение элемента
1 Необходим для безопасной работы вентилятора кондиционера
2 Предохранитель цепи общего питания (главной магистрали)
3 Отвечает за безопасное функционирование задних фонарей
4 Требуется за работы задних и вспомогательных стоп-сигналов
5 Необходим для обеспечения работоспособности аварийной световой сигнализации
6 Регулирует работу электронного блока управления силовым агрегатом
7 Дополнительный предохранитель, необходимый для защиты от перенапряжения ДУ модуля дверными замками
8 Отвечает за модуль обогрева заднего лобового стекла
9 Требуется за защиты центрального замка от скачков напряжения
10 Требуется для работы всех элементов салонного освещения
11 Необходим для защиты от перенапряжения электроприводов зеркал заднего обзора
12 Элемент необходим для стабильной работы прикуривателя, как правило данных предохранитель выходит из строя чаще всего
13 Необходим для стабильной работы блока зажигания
14 Предохранитель отвечает за защиту цепи блока подушек безопасности
15 Необходим для стабильного функционирования модуля дистанционного управления центральным замком и блокираторами дверей
16 Требуется за защиты от скачков напряжения фонарей заднего хода
17 Необходим для защиты от перенапряжения модуля антиблокировки колес
18 Как правило, служит для подключения магнитолы, а также навигационного комплекса и мультимедийных гаджетов в дальнейшем
19 Требуется за защиты от перенапряжения генератора транспортного средства
20 Необходим для стабильной работы стеклоочистителей
21 Отвечает за работу датчиков индикации и приборной панели
22 Резервный предохранитель, который используется для защиты от перенапряжения дополнительного оборудования, не входящего в комплектацию транспортного средства
23 Резервный предохранитель, который используется для защиты от перенапряжения дополнительного оборудования, не входящего в комплектацию транспортного средства

Блок в салоне

Находится в нижней части панели приборов за перчаточным ящиком.

Фото — пример

Схема

Описание предохранителей

1 30А Обогреватель заднего стекла и обогреватели боковых зеркал
2 30А Электродвигатель вен­тилятора отопителя
3 15А Блоки управления (ABS, ASC, АКПП, дви­гателем, AYC*, двига­телем и АКПП*)
4 10А Блок управления SRS; Реле-прерыватель ука­зателей поворота и ава­рийной сигнализации
5 10А Блоки управления (АКПП,, ETACS, двига­телем (4G93)); комбина­ция приборов; фонари заднего хода; навигаци­онная система; генера­торы импульсов (АКПП)
6 10А Приемник системы дистанц. управления зам­ками дверей; навигаци­онная система**; Аудио­система DS3**; Магни­тола; CD-чейнджер; Дис­плей системы MMCS; Система управления боковыми зеркалами заднего вида; Часы; Усилитель аудиосисте­мы.
7 15А Прикуриватель
8 20А Очиститель и омыватель ветрового стекла; Очиститель и омыватель заднего стекла; Блок управления сис­темой ETACS.
9 10А Блок управления ABS и реле контр, лампы ABS; Датчики систем AYC и ASC; Блок управления электро­приводом люка; Реле эл. маг. клапанов ASC.
10 Резерв
11 15А Блок управления систе­мой ETACS; Часы; Ком­бинация приборов
12 10А Навигационная система; Датчик систем AYC и ASC; Реле генератора; Фонари освещения при повороте**
13 10А Блоки управления (ETACS; SRS); Датчик скорости автомобиля; Реостат; Комбинация приборов
14 10А Звуковой сигнал
15 10А Блок управления AYC
16 10А Реле электродвигателя вентилятора отопителя; Блоки управления (компрессором конди­ционера, кондиционе­ром); Подогреватель щеток очистителя вет­рового стекла; Обогре­ватель заднего стекла; Система кондициони­рования с ручным управлением (серво­привод и выключатель).
17 30А Запасной
18 10А Запасной
19 15А Запасной
20 20А Запасной

Назначение реле

  • R1 — Реле электропривода вентилятора отопителя
  • R2 — Реле обогрева заднего стекла
  • R3 — Реле прерыватель указателей поворотов и аварийной сигнализации

В некоторых моделях Митсубиси Галант 8 возможно установка дополнительного отдел с предохранителями, рядом с основным.

Расшифровка

13 20А Подогреватель щеток очистителя ветрового стекла
14 10А Обогреватели боковых зеркал заднего вида
15 20А Блок управления электроприводом люка
16 Резерв

Предохранитель в машине. Для чего нужен, как работает и почему перегорают

При большой температуре двигателя даже при выключенном зажигании вентилятор системы охлаждения будет работать до тех пор, пока термореле не даст команду на отключение. Данная функция предотвращает двигатель автомобиля от перегрева

Работа с вышеперечисленным должна проводиться с особой осторожностью и это касается не только самой проводки автомобиля — при замыкании часто выгорают печатные платы, а именно их токопроводящие дорожки. Главным назначением предохранителей является защита электрической цепи от замыкания путем разрушения своих элементов при превышении заданного значения тока

То есть при возникновении короткого замыкания через плавкую часть предохранителя проходит ток с большим значением, чем он рассчитан, что приводит к разрушению плавкой части и разрыву электрической цепи, что в конечном итоге ее и спасает. Замена предохранителей ваз исключает применение металлического инструмента, так как они могут привести к короткому замыканию в электроцепи автомобиля. В настоящее время предохранители по нескольким параметрам:.

Блок предохранителей, расположенный в салоне

Предохранители в салоне находятся в районе левого колена водителя. Чтобы получить доступ к ним, необходимо поддеть пальцами крышку и снять ее.

Рассмотрены автомобили Geely MK с 2006 года, Geely MK Cross с 2011 года выпуска.

Блок предохранителей и реле в моторном отсеке. Расположение — цифра 11 на рисунке.

Для доступа к элементам блока отожмите фиксаторы и снимите крышку.

На внутренней стороне крышки указана схема расположения предохранителей и реле.

Расшифровка:

Номер(А) Обозначения Цвет Назначение предохранителя/реле
Предохранители
1(10) А/СОМ Красный Компрессор кондиционера
2(30) STA Зеленый Стартер
3(15) FRT FOG Синий Противотуманные фары
4(20) CON FAN Желтый Вентилятор конденсора
5(20) RAD FAN Желтый Вентилятор радиатора
610) HORN Красный Звуковой сигнал
7(20) MAIN Желтый Главное реле
810) H-LP RH Красный Правая блок-фара
9(10) H-LPLH Красный Левая блок-фара
Силовые предохранители
S1 (20) AM2 Синий Выключатель (замок) зажигания
S2 (30) AM1 Фиолетовый Выключатель (замок) зажигания
S3 (30) P/WDW Фиолетовый Элекгростеклоподъемники
S4 (20) BLOWER Синий Вентилятор воздухонагнетателя
Реле
R1 RAD FAN Электровентилятор радиатора
R2 CON FAN Электровентилятор конденсора
R3 STA Стартер
R4 FRT FOG Противотуманные фары
R5 FUEL PUMP Топливный модуль
R6 H/LAMP Блок-фары

Блок силовых предохранителей на клемме плюс аккумулятора.

Расшифровка:

1 — главный предохрани­тель (110 А); 2, 3 — предохранители монтажного блока, расположенного в моторном отсеке (30 А); 4 — предохрани­тель монтажного блока, расположенного в салоне (40 А); 5 — предохранитель генератора (60 А)

Блок предохранителей в салоне Geely MK, Geely MK Cross. Для доступа к предохранителям подденьте пальцами и снимите крышку.

Схема расположения предохранителей в салоне.

Предохранители geely mk cross

Если у вас начались сбои в работе электрооборудования автомобиля Джили МК или МК Кросс первым делом следует проверить предохранители, каждый из которых отвечает за работоспособность конкретной электрической цепи. О том, где находятся блоки предохранителей и как найти нужный вы узнаете из этой статьи.

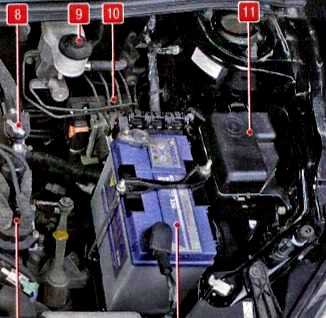

На данной фотографии цифрой 11 обозначен блок предохранителей, расположенный рядом с аккумулятором.

Для того, чтобы получить доступ непосредственно к предохранителям, необходимо надавить на фиксатор и извлечь крышку.

На обратной стороне показана схема расположения предохранителей

Маркировка предохранителей на Geely MK: детальный обзор блока с комплектующими

Предохранители Geely MK имеют последовательную маркировку каждого элемента в любом из блоков, что в разы облегчает замену и дальнейшее обслуживание электротехнической части транспортного средства.

Для замены предохранителей на Geely MK – достаточно только сверить номер неисправного предохранителя с данными из таблицы ниже и заменить неисправный элемент. Если в комплектации авто не работает какая-либо из функций – просто смотрите перечь таблицы и демонтируйте предохранитель соответствующего номера.

Маркировочный номер предохранителя Функциональное предназначение элемента
1 Необходим для безопасной работы вентилятора кондиционера
2 Предохранитель цепи общего питания (главной магистрали)
3 Отвечает за безопасное функционирование задних фонарей
4 Требуется за работы задних и вспомогательных стоп-сигналов
5 Необходим для обеспечения работоспособности аварийной световой сигнализации
6 Регулирует работу электронного блока управления силовым агрегатом
7 Дополнительный предохранитель, необходимый для защиты от перенапряжения ДУ модуля дверными замками
8 Отвечает за модуль обогрева заднего лобового стекла
9 Требуется за защиты центрального замка от скачков напряжения
10 Требуется для работы всех элементов салонного освещения
11 Необходим для защиты от перенапряжения электроприводов зеркал заднего обзора
12 Элемент необходим для стабильной работы прикуривателя, как правило данных предохранитель выходит из строя чаще всего
13 Необходим для стабильной работы блока зажигания
14 Предохранитель отвечает за защиту цепи блока подушек безопасности
15 Необходим для стабильного функционирования модуля дистанционного управления центральным замком и блокираторами дверей
16 Требуется за защиты от скачков напряжения фонарей заднего хода
17 Необходим для защиты от перенапряжения модуля антиблокировки колес
18 Как правило, служит для подключения магнитолы, а также навигационного комплекса и мультимедийных гаджетов в дальнейшем
19 Требуется за защиты от перенапряжения генератора транспортного средства
20 Необходим для стабильной работы стеклоочистителей
21 Отвечает за работу датчиков индикации и приборной панели
22 Резервный предохранитель, который используется для защиты от перенапряжения дополнительного оборудования, не входящего в комплектацию транспортного средства
23 Резервный предохранитель, который используется для защиты от перенапряжения дополнительного оборудования, не входящего в комплектацию транспортного средства

Замена топливного фильтра

В заводской комплектации артикул 10160001520.

Из аналогов подходят: Filtron pp905, J1331043, Sakura FS-8901,ST342, подходящие по внешнему диаметру 54-57 мм со штуцерами 7-8 мм.

Инструкция по замене

Периодичность замены в пределах 15 000-20 000 км пробега. Операция делается самостоятельно:

Загоните автомобиль на смотровую яму или эстакаду.

Откройте капот. В правом углу, за аккумулятором, находится блок предохранителей. Рекомендуют стравить давление из топливной системы. Вытащите реле запуска бензонасоса, затем запустите двигатель, дождитесь, когда заглохнет. Это будет означать, что бензина и давления в топливной линии больше нет.

Под днищем с левой стороны задней двери находится фильтр. Крестовой отверткой открутите зажимной винт хомута. Нанесите проникающую смазку WD-40 на зажимы входных и выходных шлангов (обозначены стрелочками). Надавите на защелки зажимов, освободите шланги с обоих концов, снимите топливный фильтр .

Установите заводской Geely 10160001520 или его аналог на место, надежно закрепите шланги. Установите реле, запустите двигатель, проверьте соединения шлангов.

Обратите внимание! Реле бензонасоса можно не снимать. После остановки двигателя в топливных шлангах давления практически не останется, но будьте осторожны при снятии шлангов

Подставьте широкую емкость. Бензина прольется мало.

Двигатель не запускается в мороз

Завести машину в сильный мороз – дело сложное, но не безнадежное. Если на улице температура -15 °С и ниже, то любой аккумулятор теряет 50% своей мощности, это еще одна проблема, почему машина плохо авто, необходимо включать дальний свет секунд на 10-15. Это позволит разогреться электролиту в аккумуляторе для получения дополнительной энергии.

Внимание! Ни в коем случае не крутите стартер более 5 секунд. В противном случае есть вероятность посадить аккумулятор окончательно или залить свечи, что недопустимо при низкой температуре

Если машина в исправном состоянии, то со 2-3-й попытки все получится, и ваше авто заведется.

Случается, что аккумулятор сел окончательно. Это можно понять, если машина заглохла и не заводится. В этом случае понадобится прикуриватель. Если в машине установлен инжекторный двигатель, то «прикурить» будет сложнее из-за большого количества электроники. «Прикуривать» от другого авто можно и при работающем у него двигателе. Главное – не перепутать полярность и очередность. Однако если вы совершили ошибку и перепутали знаки, бегите скорее за новым аккумулятором.

После подсоединения к «машине-донору» нужно подождать минут 10-15, чтобы ваш аккумулятор зарядился. После – отсоединяемся от машины и пробуем завестись. Если двигатель заработал, дайте ему пару минут, иначе заглохнет.

Помните, что пуск двигателя в минусовую температуру равен 500 км пробега. Берегите свой автомобиль.

Маркировка предохранителей на Geely MK: детальный обзор блока с комплектующими

Предохранители Geely MK имеют последовательную маркировку каждого элемента в любом из блоков, что в разы облегчает замену и дальнейшее обслуживание электротехнической части транспортного средства.

Для замены предохранителей на Geely MK – достаточно только сверить номер неисправного предохранителя с данными из таблицы ниже и заменить неисправный элемент. Если в комплектации авто не работает какая-либо из функций – просто смотрите перечь таблицы и демонтируйте предохранитель соответствующего номера.

Маркировочный номер предохранителя Функциональное предназначение элемента
1 Необходим для безопасной работы вентилятора кондиционера
2 Предохранитель цепи общего питания (главной магистрали)
3 Отвечает за безопасное функционирование задних фонарей
4 Требуется за работы задних и вспомогательных стоп-сигналов
5 Необходим для обеспечения работоспособности аварийной световой сигнализации
6 Регулирует работу электронного блока управления силовым агрегатом
7 Дополнительный предохранитель, необходимый для защиты от перенапряжения ДУ модуля дверными замками
8 Отвечает за модуль обогрева заднего лобового стекла
9 Требуется за защиты центрального замка от скачков напряжения
10 Требуется для работы всех элементов салонного освещения
11 Необходим для защиты от перенапряжения электроприводов зеркал заднего обзора
12 Элемент необходим для стабильной работы прикуривателя, как правило данных предохранитель выходит из строя чаще всего
13 Необходим для стабильной работы блока зажигания
14 Предохранитель отвечает за защиту цепи блока подушек безопасности
15 Необходим для стабильного функционирования модуля дистанционного управления центральным замком и блокираторами дверей
16 Требуется за защиты от скачков напряжения фонарей заднего хода
17 Необходим для защиты от перенапряжения модуля антиблокировки колес
18 Как правило, служит для подключения магнитолы, а также навигационного комплекса и мультимедийных гаджетов в дальнейшем
19 Требуется за защиты от перенапряжения генератора транспортного средства
20 Необходим для стабильной работы стеклоочистителей
21 Отвечает за работу датчиков индикации и приборной панели
22 Резервный предохранитель, который используется для защиты от перенапряжения дополнительного оборудования, не входящего в комплектацию транспортного средства
23 Резервный предохранитель, который используется для защиты от перенапряжения дополнительного оборудования, не входящего в комплектацию транспортного средства

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Основные причины

На плечи каждого предохранителя возлагается ответственность за стабильную работу определённых электроцепей. Если легкоплавкий элемент расплавился, то произошла какая-то неисправность. Иногда такие ситуации единичные, то есть после замены предохранителя проблема больше не повторяется. Но зачастую это превращается в тенденцию.

Специалисты выделяют несколько основных причин, почему в машине горят защитные предохранители. Если разобраться в причине и найти источник неприятностей, удастся вернуть машину к нормальному режиму работы.

  • плохое соединение. Не исключено, что при установке или в процессе эксплуатации по неровным дорогам нарушилось качество контакта между предохранителем и колодкой. Порой всё дело в качестве самих изделий, которые не способны гарантировать плотное соединение. В этой ситуации лучшим решением будет покупка более качественных элементов защиты,
  • износ. Бытует довольно распространённое мнение, что при первом же превышении нагрузки на предохранитель он сразу же выходит из строя. Это не совсем соответствует действительности. Когда ситуация критическая и нагрузка действительно огромная, плавкий элемент сразу разрушается, чтобы оборвать цепь. Но когда нагрузка лишь немного превышает норму, плавкая составляющая выходит из строя постепенно. Сечение уменьшается, и в результате через несколько сеансов нагрузки окончательно перегорает. Поскольку предохранители являются расходным материалом, им свойственно выходить из строя без наличия серьёзных проблем в самом автомобиле,
  • неправильный выбор по номиналу. У каждого предохранителя есть своё значение номинала. Это сила тока, которую он способен через себя пропустить. Если устанавливается элемент с неправильным значением, он не выдерживает воздействующую на него нагрузку, и быстро выходит из строя,
  • резкие скачки напряжения. Если в электроцепи, за которую отвечает предохранитель, возникает резкий скачок, элемент плавится и выходит из строя,
  • нарушения в пути следования тока. Каждый предохранитель рассчитан на определённую нагрузку и устанавливается на соответствующую его номиналу электрическую цепь. Если сократить длину цепи, снизится сопротивление, и предохранитель будет пропускать через себя ток с большим значением. На современных авто электроника не рассчитана на перегрузки. Потому в их электроцепи ставят специальные чувствительные защитные элементы. При критических нагрузках они плавятся и разрывают цепь, тем самым защищая оборудование от поломок.

Когда в машине выходят из строя устройства и узлы, зависимые от электричества, перед их ремонтом или заменой рекомендуется сначала проверить состояние предохранителей. Они могли просто перегореть, из-за чего системы перестали работать. Банальная замена элемент позволит восстановить работоспособность.

Полезные советы, о которых нужно знать

  • если надо снять испорченный предохранитель, то не рекомендуется использовать металлические отвертки или другой инструмент, проводящий ток. В противном случае может возникнуть короткое замыкание в электрической цепи или электрооборудовании;
  • на работающем двигателе не рекомендуется отсоединять клеммы аккумуляторной батареи. Если не соблюдать этого, можно поплатиться регулятором напряжения и другим электронным оборудованием;
  • в случае необходимости проведения электросварочных работ на кузове автомашины, то соединительные наконечники аккумулятора и генератора должны быть отключены, а также обесточивается ЭБУ силовой установки;
  • при работающем моторе нужно быть очень внимательным, чтобы случайно не дотронуться к элементам системы зажигания и высоковольтным проводам;
  • еще одно правило, которого необходимо придерживаться: необходимо периодически осматривать клеммы аккумулятора и соединительные наконечники проводки на предмет наличия загрязнения и окислов. При обнаружении таковых, следует провести немедленную очистку;
  • перед началом проведения каких-либо операций на электрическом оборудовании, нужно тщательным образом изучить схему цепи, к которой оно подключено, чтобы понимать, как она работает.

Неисправность предохранителя невозможно определить на глаз. Чтобы точно узнать место, в котором произошло короткое замыкание, пользуются лампой. Для этого перегоревшее устройство вынимают из посадочного места. Вместо него подключается лампа. Если она мигает, то в проводке есть замыкание.

Используя эту лампу, также проверяют электрическую цепь на наличие обрыва. В данном случае нужен еще дополнительный источник питания. Контактные провода лампы подключают к соединительным концам цепи. Если наблюдается свечение, значит, ток по ней проходит. В противном случае надо искать место обрыва.

В целом процесс ремонта предохранительного блока Опеля Астры G требует лишь небольших знаний, касающихся ремонта автомобиля. Того, что изложено выше вполне достаточно, чтобы отремонтировать электрооборудование своего транспортного средства самостоятельно.

Предохранительный блок моторного отсека

Он отвечает за надежную работу некоторого электрооборудования, расположенного под капотом автомобиля. БП содержит всего 8 защитных вставок. Найти его очень легко – блок расположен на стороне водителя на поверхности. Поэтому, проблем с заменой устройства не возникает.

Если сработала защита на этих вставках (перегорели предохранители), значит, неисправны основное электрическое оборудование автомобиля

БП моторного отсека обеспечивает работоспособность следующих узлов:

  • лампы дальнего света фар;
  • противотуманные огни спереди и сзади автомобиля;
  • очиститель заднего и лобового стекла;
  • обогрев боковых наружных зеркал;
  • звуковой сигнал.
