Разборка и сборка

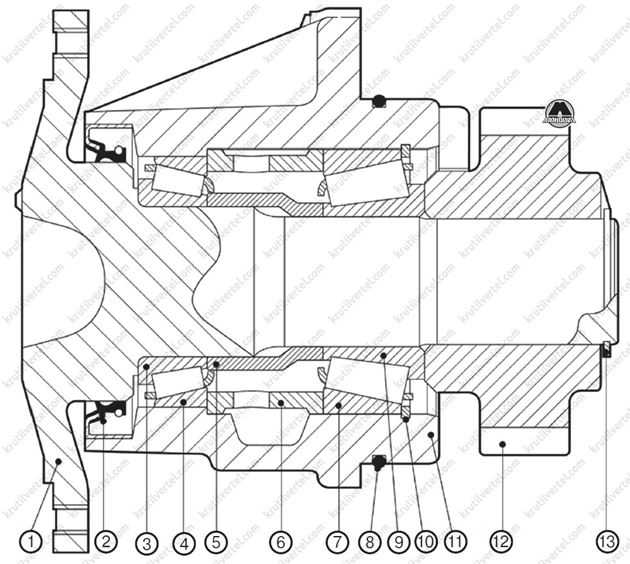

Разборка и сборка привода вентилятора

Внимание: – При разборке и сборке привода вентилятора требуется повышенная аккуратность. – В случае неаккуратной сборки привода вентилятора могут появиться посторонние шумы во время работы двигателя, а также это может привести к серьезным поломкам

1. Вал муфты вентилятора.
2. Сальник.
3. Подшипник.
4. Кольцо подшипника.
5. Проставочная втулка.
6. Промежуточное кольцо.
7. Кольцо подшипника.
8. Кольцевое уплотнение.
9. Подшипник.
10. Стопорное кольцо.
11. Корпус подшипника.
12. Зубчатое колесо.
13. Стопорное кольцо.

Разборка привода вентилятора

1. Удалить стопорное кольцо со стороны шестерни привода.

Примечание: Возможно, что во время первоначальной сборки на задней части вала была нанесена метка. Эта метка используется для проверки проворачивания шестерни относительно вала. Если относительное проворачивание имеет место, вал и/или шестерня подлежат замене.

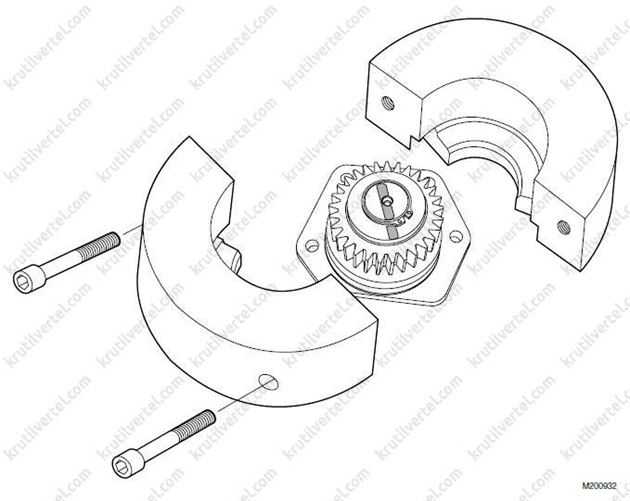

2. Установить специальное приспособление (DAF № 1329445) под шестерню и выпрессовать вал из шестерни.

3. Поддерживая корпус подшипника (11), выпрессовывать вал из подшипника (9).

4. Снять вал с корпуса подшипника (11) и снять проставочную втулку (5).

5. Снять подшипник (3) с вала.

6. Извлечь сальник (2) из корпуса подшипника (11).

7. Снять стопорное кольцо (10) с корпуса подшипника (11).

8. Поддерживая корпус подшипника (11) спрессовать кольца подшипника (4) и (7) с промежуточным кольцом (6) из корпуса подшипника (11).

Сборка привода вентилятора

Примечание: – Подшипники (3) и (9) с проставочной втулкой (5) и промежуточным кольцом (6) являются одним комплектом, поэтому замена их по-отдельности не допустима. Данное условие служит для обеспечения надлежащего зазора подшипника. – Все детали должны быть чистыми и смазанными.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

После нажатия на кнопку “КУПИТЬ” Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку “Оплатить банковской картой” откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Ремонт DAF

Нидерландская компания DAF является известным европейским производителем грузовых автомобилей, а также прицепов и полуприцепов к ним. Продукция компании пользуется популярностью в России, этому сильно способствует ее европейское качество. Однако даже самые качественные грузовики рано или поздно выходят из строя или приобретают мелкие дефекты. Грузовые автомобили бренда DAF не являются исключением. Сотрудники нашего автосервиса имеют большой опыт сервисного обслуживания и ремонта грузовой техники DAF.

Как и практически все другие автомобили европейских брендов, грузовики DAF нуждаются в сертифицированном ремонте с использованием профессионального оборудования. Европейские производители надежно защищают свои секреты, поэтому самостоятельный ремонт важных агрегатов может привести к срабатыванию специальной защиты и, как следствие, выходу из строя всего агрегата. Напротив, ремонт в сертифицированном автосервисе гарантирует сохранность гарантии от производителя и отсутствие повторных проблем в скором времени.

Виды ремонта грузовиков

Ремонт грузовой техники делится на три вида: капитальный, плановый и мелкий. В автосервисе компании «ИЛАРАВТО» проводят любые типы ремонтов, вне зависимости от их сложности.

Чтобы заказать ремонт грузовой техники DAF в нашей компании, вы можете позвонить нам по телефону: (495) 785-62- 64 или 8 495 785-20- 00. Мы ремонтируем грузовую технику множества известных производителей:

Ремонт DAF. Что нужно знать владельцам грузовиков

Грузовики DAF – практически неубиваемая автотехника, проблемы с которой владельцы могут почувствовать не ранее, чем машина пройдет около миллиона километров. Но отечественное бездорожье способно убить танк, не то что голландский грузовик! Поэтому рано или поздно, но ремонт грузовиков DAF неизбежен.

Ремонт DAF имеет ряд своих специфических особенностей, о которых вам необходимо знать и помнить всегда. Под рукой всегда должно быть руководство по ремонту грузовиков, чтобы быстро разобраться в неисправностях машины, как только они появятся.

Грузовые автомобили DAF. Нюансы ремонта

Грузовики DAF производит голландский концерн Paccar, который считается одним из наиболее основательных и надежных европейских автопроизводителей. За свою многолетнюю деятельность голландцы не выпустили ни одной неудачной модели грузовика, и являются обладателями большого количества побед на международных автосалонах. Этот факт компании-перевозчики давно оценили по достоинству, энергично приобретая грузовые авто в лизинг.

Способен ли DAF обойтись без ремонта? Эта машина сделана для европейских дорог, и наши дорожные покрытия – не для нее. Однако грузовики голландского производства прекрасно работают в наших технических условиях, но застраховаться от поломок не способна ни одна железная машина, и ремонт DAF, рано или поздно, неизбежен. И главная причина ремонта – именно состояние отечественных дорог.

Второе место среди причин поломки грузовиков DAF – плохое качество топливо, с которым не справляются силовые установки «неубиваемых» грузовиков. В тоже время, если постоянно заниматься техническим обслуживанием автомобиля, то многих неприятностей можно избежать и продлить срок службы DAF на десятки лет.

Особенности ремонта DAF

Ремонт двигателя грузовиков DAF – исключительно надежен и может потребовать ремонта не ранее, чем через миллион километров пробега. Наглядное тому доказательство – тысячи грузовых «голландцев», десятилетиями бегающие по нашим дорогам.

Ремонт DAF, как ни странно, не является дорогостоящим видом ремонта – он чувствительно дешевле, чем ремонт грузовиков некоторых других брендов. При правильном обращении с машиной и своевременном ремонте, вы не будете иметь проблем с машиной, а мелкий ремонт сможете вообще производить своими силами. Но если обнаружится серьезная поломка – не нужно пытаться заниматься «самолечением» – машина потребует профессиональной диагностики и квалифицированного ремонта!

Отечественное качество дорог – одна из основных причин возникновения неисправностей у грузовиков DAF. Обычно не выдерживает пневматическая подвеска кабины, которая уже через 2-3 года потребует ремонта. «Слабоваты» масляные и топливные фильтры, которые быстро исчерпывают ресурс: топливный фильтр нужно менять уже через 30 тысяч километров пробега, масляный выходит из строя через 50-70 тысяч км.

Необходимо постоянно следить за сцеплением, которое при перегреве начинает сыпаться, и весь узел, вместе с выжимными и упорными подшипниками, диском и корзиной, приходится менять. Ремонт получается дорогой, поэтому за исправностью сцепления лучше следить, чтобы потом не чинить.

Большинство же прочих узлов грузовика DAF отличаются отменной надежностью и успешно выдерживают эксплуатацию в наших технических условиях. Ходовая часть автомобиля, например, может тревожно заявить о себе не ранее, чем грузовик пройдет полмиллиона километров, а прочнейшая рама практически никогда не нуждается в ремонте!

На вас произведет впечатление также улучшенная прочность и надежность тормозных колодок, которые потребуют замены не ранее, чем через 500-600 тысяч километров пробега. В тоже время, при необходимости их замены, используйте только фирменные комплектующие – никаких «чужих» запчастей, если вы не хотите менять изношенные диски.

5. Спецификация и моменты затяжки

Спецификация

Гильза цилиндра
Высота выступания над блоком цилиндров	0.02~0.10 мм
Внутренний диаметр гильзы цилиндра	129.99~130.01 мм
Предельно допустимая овальность (разность продольного и поперечного диаметров)	Не более 0.01 мм
Головка блока цилиндров
Проверка герметичности при помощи сжатого воздуха (максимальное давление)	1.5 бар
Зазоры в клапанах (на холодном двигателе)	Впуск	0.50 мм
Выпуск	0.70 мм
Зазоры в клапанах (на горячем двигателе)	Впуск	0.50 мм
Выпуск	0.55 мм
Осевой зазор коленчатого вала	Минимальный	0.075 мм
Максимальный	0.265 мм
Предельно допустимая неплоскостность контактной поверхности головки блока цилиндров	0,05 мм
Минимальная высота головки блока цилиндров после обработки	119.9 мм
Блок цилиндров
Внутренний диаметр гильзы цилиндра	129.99~130.01 мм
Предельно допустимая овальность (разность продольного и поперечного диаметров)	Не более 0.01 мм
Коленчатый вал
Радиальный зазор коленчатого вала	Минимальный	0.070 мм
Максимальный	0.144 мм
Диаметр коренной шейки	Минимальный	124.981 мм
Максимальный	125.006 мм
Диаметр шатунной шейки	Минимальный	91.986 мм
Максимальный	92.006 мм
Люфт шестерен
Паразитная шестерня – шестерня коленчатого вала	0.02 ~ 0.21 мм
Паразитная шестерня – шестерня топливного насоса	0.02 ~ 0.22 мм
Паразитная шестерня – шестерня распределительного вала	0.02 ~ 0.21 мм
Шестерня распределительного вала – шестерня компрессора	0.02 ~ 0.22 мм
Шестерня топливного насоса – шестерня насоса гидроусилителя рулевого управления	0.02 ~ 0.19 мм
Паразитная шестерня масляного насоса – шестерня масляного насоса	0.02 ~ 0.20 мм
Шестерня коленчатого вала – паразитная шестерня масляного насоса	0.02 ~ 0.20 мм
Компрессия
Разница в компрессии между цилиндрами	Не более 15%
Зубчатый венец маховика
Осевое биение зубчатого венца, измеренное на радиусе 210 мм	0.10 мм
Нагрев зубчатого венца маховика	Не более 185°С

Моменты затяжки резьбовых соединений

Моменты затяжки, приведенные в данном разделе, отличаются от стандартных значений, приведенных в главе 2 «Техническое обслуживание». Все прочие резьбовые соединения, не указанные в таблицах ниже, должны затягиваться стандартными моментами затяжки.

Если болт или гайка подлежат замене, важно подбирать новые элементы крепления того же класса прочности и геометрических параметров (в частности длины), что и используемые до этого

Последовательность затяжки болтов головки блока цилиндров

Болты крепления головки блока цилиндров (перед затяжкой нанести на резьбу болта и нижнюю поверхность головки болта каплю масла)	Первый подход	болт М18	70 Н·м
Второй подход	болт М18	250 Н·м
Третий подход	болт М18	90°
Четвертый подход	болт М18	90°
болт М12	60 Н·м
Пятый подход	болт М12	120°
Шатунные болты (рекомендуется заменять новыми при каждой затяжке)	Первый подход	50 Н·м
Второй подход	130 Н·м
Третий подход	90°

1. Шатунные болты.
2. Шатунная крышка.
3. Боковой срез.
4. Поверхность раскола.
5. Шатун.

Болты крепления крышек коренных подшипников коленчатого вала	Первый подход	70 Н·м
Второй подход	250 Н·м
Третий подход	150°
Болты крепления крышки головки блока цилиндров	23 Н·м

Примечание Затягивать болты крепления крышки головки блока цилиндров от центра к краям.

Болт крепления масляной форсунки (перед затяжкой нанести на резьбу болта состав для фиксации Loctite 243)	30 Н·м
Болт крепления маховика двигателя	Первый подход	80 Н·м
Второй подход	260 Н·м
Третий подход	120°
Болт крепления выпускного коллектора (перед затяжкой нанести на резьбу болта тонкий слой антиприхватного состава Copaslip)	65 Н·м
Болт крепления теплозащитного экрана выпускного коллектора	30 Н·м
Болт крепления датчика положения распределительного вала	8 Н·м
Болт крепления датчика давления наддува и температуры воздуха на впуске	10 Н·м
Возвратный топливопровод форсунок	Полый болт М10 (на головке блока цилиндров)	30 Н·м
Болт М14 (на блоке цилиндров)	50 Н·м
Соединительная гайка топливопровода со стороны блок-насоса	10 Н·м + 60°
Соединительная гайка топливопровода со стороны форсунки	37 Н·м
Резьбовая пробка сливного отверстия радиатора системы охлаждения	4 Н·м
Болт крепления водяного насоса	60 Н·м
Соединительная гайка топливоподающего шланга	60 Н·м
Болт крепления прижимного держателя форсунки (заменять новым после каждого снятия)	С уплотнительными шайбами из латуни	30 Н·м + 60°
С уплотнительными шайбами с графитовым покрытием	30 Н·м + 90°
Болт крепления блок насоса	Первый подход	60 Н·м
Второй подход	90°
Болт крепления корпуса топливного фильтра	60 Н·м
Болт крепления масляного поддона двигателя	30 Н·м

Примечание

Болты крепления картера привода газораспределительного механизма:

1. Болт М12×60.
2. Болт М12×100.
3. Болт М12×150.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Какой ремонт грузовиков ДАФ нам можно доверить?

95 | 105 | XF | LF | CF

На российских дорогах спецтехника DAF встречается часто, поскольку автомобили этой марки считаются одними из самых надежных и безопасных. Но даже самые качественные транспортные средства для перевозки грузов с течением времени выходят из строя

Для владельцев нидерландских грузовых автомобилей важно найти специалистов, которые смогут в кратчайшие сроки качественно устранить проблему. Именно на таких условиях наша компания и проводит ремонт грузовиков DAF и их техобслуживание

Мастера «Технология Движения» используют в работе специальное оборудование, включая диагностическое, и применяют инновационные технологии, что позволяет им устранить проблему любой степени сложности. Мы предлагаем следующие услуги:

• Замену износившихся и вышедших из строя функциональных узлов техники. Диагностика грузового автомобиля проводится посредством компьютерного оборудования.
• Квалифицированное сервисное обслуживание.
• Профессиональный ремонт грузовиков ДАФ — пневматической и гидравлической систем, КПП, редуктора, ДВС, тормозной системы и прочих функциональных узлов.
• Замену тормозных колодок и сцепления. Это наиболее частые поломки любых марок спецтехники, которые опытные мастера при использовании современного оборудования могут ликвидировать в сжатые сроки.
• Сварочные и жестяные работы.
• Монтаж и диагностика спецоборудования. У нас можно не только выполнить качественный ремонт грузовиков DAF, но и установить дополнительное оборудование.
• Эвакуация. Если неприятности с грузовиком случились в процессе эксплуатации техники, наша компания поможет с ее транспортировкой.

Одна из наших работ

Далее из практики, один из подобных случаев диагностики и ремонта. С утра на базу позвонил владелец автомобиля DAF 95 XF 2000 года. Хозяин машины жаловался, что время от времени у автомобиля уровень пола не встаёт в транспортное положение. Автоэлектрик внимательно выслушав рассказ и получив исчерпывающие ответы на наводящие вопросы, принял решение пригласить данный автомобиль на диагностику и последующий ремонт к нам на базу, хотя первоначально планировали выезд к клиенту

Опытному мастеру очень важно услышать подробный рассказ, в частности , что предшествовало поломке и какие действия или попытки предпринимались самостоятельно автовладельцем для устранения неисправности. Проведя компьютерную диагностику, были выявлены неисправности электропроводки по датчику уровня пола и электрическому крану управления подвеской

Предстояло локализовать и устранить обрывы или короткие замыкания проводников электрических цепей. Аккуратно вскрывая жгуты и исследуя, сантиметр за сантиметром, провода, мастеру удалось обнаружить и исправить многочисленные повреждения проводки. Потребовалось более трёх часов работы на восстановление всех цепей, после этого ДАФ был отправлен на испытание. После прокатки автомобиля проведённая компьютерная диагностика ошибок не показала и удовлетворённый результатом клиент погнал грузовик на место постоянной дислокации.

Признаки неисправности:

• Не поднимает (не опускает) уровень пола
• Самопроизвольно опускается (поднимается) подвеска
• Нет транспортного положения подвески
• Разница уровня пола левого и правого борта
• Не работает пульт управления
• Не поднимает (не опускает) передний мост
• Не поднимает (не опускает) задний мост
• Горит ошибка ECAS на дисплее панели приборов

Диагностика пневмоподвески ДАФ

Для точного определения неисправности уровня пола грузового автомобиля ДАФ при возникновении вышеуказанных неисправностей производится диагностика. При проведении диагностики применяются различные методы и оборудование. В современном автомобиле DAF очень хорошо развита система компьютерной диагностики. Наши диагносты производят компьютерную диагностику и далее производим ремонт при возникновении данных причин неисправностей.

Причины неисправности

Причиной этой неисправности является сбой в работе электронной пневматической системы грузового автомобиля ДАФ. В данном грузовике в зависимости от года выпуска применяются различные модификации систем под управлением электронного блока WABCO: ECAS-2; ECAS-3; ECAS-4. Ниже указан подробный перечень причин по которым возникает данная неисправность:

• Неисправность электронного блока управления ECAS уровня пола пневмоподвески
• Сбой памяти (калибровочных параметров) EEPROM ECAS
• Электрическая неисправность электромагнитного клапана
• Механическая неисправность электромагнитного клапана
• Отсутствие питания на электромагнитном клапане
• Неисправность крана уровня пола
• Неисправность датчиков
• Короткое замыкание в цепях электропроводки
• Обрывы жгутов электропроводки
• К.з. или обрыв линии шины данных CAN (КАН) блока WABCO (ECAS)
• Механическое повреждение пневматических подушек
• Низкое давление в воздушной системе грузового автомобиля

Ремонт пневмоподвески ДАФ

Специалистами нашей компании накоплен большой опыт оказания услуг грузовой технике DAF, когда возникла неисправность в работе пневмоподвески. Особенно большую неприятность может доставить ситуация, когда сбой в работе пневмосистемы уровня пола произошел на трассе во время перевозки груза. Бывают ситуации, когда невозможно прицепить тягач у к прицепу. Для таких ситуаций в нашей компании есть специальные бригады техпомощи на дороге, готовые осуществить оперативный выезд в любое время.
