Как установить подкрылок: крепление и предварительная обработка автомобиля

Новые технологии

Эти жидкие подкрылки отличаются своей уникальной и современной формулой. Она позволяет молекулам продукта проникать в металл. Вода при помощи таких составов выделяется гораздо эффективнее.

К одному из таких препаратов относится «Раст-Стоп». Его можно наносить на любые типы поверхностей автомобиля, даже если они эксплуатируются уже достаточно долго.

Применять такое покрытие очень просто. После обыкновенной мойки жидкие подкрылки в баллончиках легко и удобно наносятся на необходимую зону. Но при всех достоинствах у этих защитных покрытий существует один небольшой недостаток – слабый шумоизоляционный эффект.

Шумоизоляция с пластиковыми подкрылками: порядок работ

Считается, что единственная задача пластмассовых подкрылок — защита арок от грязи или попадания воды. Но нельзя не отметить еще одну функцию — возможность применения изделия в виде звукового щита.

Действуйте следующим образом:

  • Демонтируйте подкрылки, очищайте их и обработайте с помощью обезжиривающего состава.
  • Выполняйте обработку арок, в порядке, описанном выше;
  • Наносите на внутреннюю часть подкрылок Вибропласт. Будьте внимательны — в некоторых подкрылках предусмотрены отверстия для вентиляции. Если это — ваш случай, то отверстия закрывать не рекомендуется.

Используйте Сплэн, чтобы повысить общую эффективность работ и обеспечить отражение посторонних звуков от поверхности.

Минус рассмотренного варианта в том, что при колебаниях температур Сплэн может отойти от поверхности. Во избежание этого воспользуйтесь еще одним вариантом:

  • На внутреннюю часть локеров крепите резиновые пластинки, это может быть звукоизолятор «Комфорт» на основе вспененной резины (как вариант, их можно вырезать из автомобильных ковриков).
  • Фиксируйте изделие на водостойкий клей.

Сложность способа из резиновых ковриков состоит в том, что резиновый материал жесткий и сложный для раскройки.

Кроме того, важно правильно подобать клей — он должен обладать водонепроницаемыми качествами. В противном случае, слой долго не продержится

Особенность звукоизолятора «Комфорт» в том, что он имеет ворсистую поверхность, не поддается гниению и способен смягчать удары, при этом он самоклеющийся.

Разбираем нашу Тойоту

Первым делом необходимо поддамкратить автомобиль. Мы сделали это гидродомкратом за раму. Сделать это не сложно, однако обратив на фото, мы подложили пенек под раму, дабы кузов не проминался в месте поддомкрачивания. Указанное в мануале Короллы место достаточно мягкое и может с легкостью изогнуться.

Далее необходимо снять колесо и отложить его в сторону. Оно нам будет сильно мешать. После того как колесо было откручено беремся за винты крепления брызговиков. Это касается тех автомобилей, у которых они есть. Сделать это не сложно, берем ключ на 10 и откручиваем винты, после чего просто вытаскиваем брызговик и тоже откладываем его в сторону. На фото все прекрасно видно.

Далее нам нужно вытащить все черные клипсы, расположенные по кромке колесных арок – эти клипсы являются штатным креплением локера и расположены они по всему периметру. Смыв всю грязь, они очень хорошо просматриваются. После того как все клипсы были сняты, берем отвертку и откручиваем все саморезы, которые там остались. Клипсы легко вынимаются при помощи отвертки. Стоит заметить, что на арках есть одна очень интересная клипса, которая вытаскивается только при повороте ее на 90 градусов. На фотографии ее можно будет рассмотреть, так как на ней имеется прорезь под отвертку.

Далее берем ключ на 10 и откручиваем два винта под передним бампером, они также держат локер, а также два самореза, которые находятся там же.

После того как данная работа была проделана, берем канцелярский нож и отрезаем все шляпки пистонов, которые шли под саморезы. Все равно все они будут после меняться. Срезанные пистоны выпадают на землю. Все кроме одного, который падает внутрь рамы. Так что лучше сразу вытащить резиновую пробку из рамы и достать его, что бы он во время езды не стучал внутри.

Для того что бы предотвратить падения тела пистона внутрь рамы, следует предварительно вкрутить в него небольшой саморез и привязать к нему веревочку. После отрезания шляпки можно будет очень легко его оттуда вынуть.

Далее берем и вынимаем локер из колесной арки. Крышку моторного отсека снимаем легко, ослабив клипсы. На фотографии виден процесс снятия, а также конечный результат нашего разбора и вид без штатной пластмассы изнутри.

Сразу стоит заметить снимать всю пластмассу нужно лишь в том случае, если вы собираетесь обрабатывать арки какими-либо средствами.

Далее необходимо качественно промыть локер, внутреннюю часть арки, освобождаем ее от пыли и грязи, вытаскивая их со всех углов и щелей. Перед тем как мыть, следует накрыть тормозной диск. Можно просто надеть целый пакет и завязать его на нем. После тщательной промывки даем просохнуть деталям. На этом наш процесс разборки Тойоты Короллы для установки подкрылка на одной стороне завершен.

Как сделать обесшумку колёсных арок своими руками

Процедура не является сложной — при наличии должной сноровки и необходимых материалов реально управиться за день-два. Объём работ зависит и от того, будет ли делаться обесшумка арок снаружи или только внутри.

Изоляция изнутри

Эта процедура часто производится совместно с обесшумкой багажника или всего салона. В число необходимых материалов входят:

  • материал-вибродемпфер с большим коэффициентом механических потерь;
  • материал-звукопоглотитель;
  • клей;
  • средства очистки и обезжиривания;
  • антикоррозионная мастика.

Инструменты для обесшумки изнутри: галерея

Регламент работ достаточно простой:

  1. Очищается и обезжиривается поверхность колёсной арки.
  2. Наклеивается вибродемпфер.
  3. Поверх кладётся звукопоглощающий материал.

Очень важно следить за тем, чтобы слои были максимально проглажены и проклеены. Попадание воздуха должно быть исключено. Пример готовой шумоизоляции колёсной арки изнутри

Пример готовой шумоизоляции колёсной арки изнутри

Снаружи

Здесь также нет ничего сложного (процесс во многом схож с работой, проводимой изнутри), но есть свои нюансы, которые будут рассмотрены ниже. Для начала необходимо:

  1. Снять подкрылок (локер) при его наличии.
  2. Тщательно промыть, вычистить арку внутри.
  3. Хорошенько обезжирить поверхность.

После проведения обязательных подготовительных работ можно воспользоваться одним из двух методов обесшумки колёсных арок: листовым или «жидким».

Листовой метод

Практически идентичен методу обесшумки изнутри:

  1. Сначала внутренняя поверхность арки обклеивается материалом-вибродемпфером.
  2. Затем наносится звукоизоляционный слой.
  3. Оставшиеся открытыми поверхности покрываются антикоррозионным составом.
  4. На подкрылок со стороны арки (при его наличии) наносится виброизолирующий материал. Потом локер ставится на место.

Данный метод распространён, но обладает одним существенным недостатком: рано или поздно влага, дорожные реагенты и перепады температур приводят к тому, что «шумка» расслаивается и отклеивается. Также впитывание материалами влаги может ускорить коррозию кузова. Именно поэтому в последнее время всё большую популярность набирает «жидкая» обесшумка.

«Жидкий» метод

Подразумевает использование вибро- и шумоизоляторов мастичного типа. При их изготовлении берутся материалы на основе жидкой резины, которые разбавляются впоследствии особыми присадками, усиливающими устойчивость к агрессивной внешней среде. Ассортимент таких материалов достаточно широк: это и дешёвые резинобитумные мастики (их ещё называют «жидкими подкрылками»), и более дорогие варианты, для нанесения которых настоятельно рекомендуют использовать распылитель.

Перечень работ при покрытии «шумкой»:

  1. Детали подвески закрываются во избежание попадания на них мастики.
  2. В соответствии с инструкцией завода-изготовителя покрытие подготавливается и наносится. Обычно кладутся два слоя с промежуточной сушкой.
  3. Поверхность подкрылка со стороны арки проклеивается материалом-вибродемпфером, после чего локер монтируется на место.

«Жидкая» обесшумка колёсных арок: видео

Встречаются случаи одновременного применения листового и «жидкого» методов. Делают своеобразный «бутерброд»: слой мастики, слой материала и снова слой мастики. Однако надо понимать, что даже при использовании такой технологии существует риск попадания влаги и последующего отслоения звукоизоляционных материалов.

Улучшить шумоизоляцию колёсных арок автомобиля водитель вполне может собственноручно. Но нужно понимать, что для достижения наилучшего результата работы по устранению шума должны проводиться в комплексе. Изоляция колёсных арок — лишь одна из составляющих, пусть и важнейшая.

Крепления

Крепеж для подкрылков авто зависит от материала изготовления накладки и ее формы. Самый распространенный способ – монтаж на саморезы и клипсы, чуть реже встречается – на пистоны и защелки. В большинстве случаев подкрылки на авто крепятся по технологии, предусмотренной заводом-изготовителем.

Саморезы

Саморезы для подкрылков авто в 80% случаев используются для установки цельного полотна. Для монтажа пластиковой защиты потребуется 5-7 саморезов для крепления по краю и 1-3 – для фиксации детали в глубине арки.

Саморезы

Выбирают оцинкованные саморезы стандартной длины 16 мм с плоской шляпкой. Вкручивают их в металл арки, надежно фиксируя подкрылок. Многие водители справедливо считают, что монтаж на саморезы приводит к быстрому образованию коррозии в местах вкручивания. Винт разрушает антикор арки – в отверстие быстро проникает влага.

Чтобы этого не произошло, во время монтажа арку обрабатывают жидким антикором, типа «Мовиль», ML и др., каждый саморез окунают в пушсало или «Мовиль».

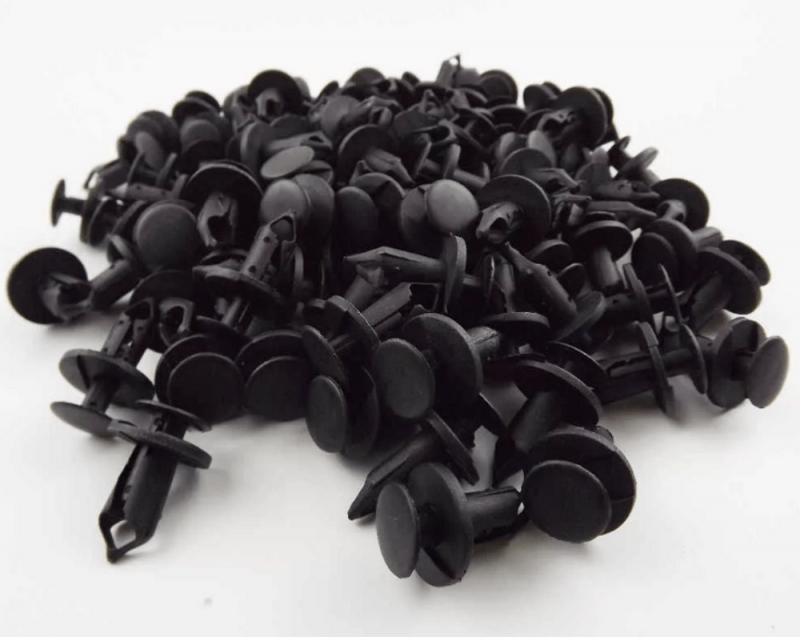

Пистоны

Закрепить подкрылки на авто можно с помощью пистонов. Таким способом устанавливают защиту на многие модели внедорожников Suzuki, «Тойота», «Хонда». Пистон изготавливается из высокопрочного АВС-пластика, имеет длину до 20 мм. Характерная особенность – наличие двойной юбки крепежа, которая плотно прижимает панель к колесной арке.

Пистоны

Каждый производитель разрабатывает свои типы пистонов для авто для подкрылков (крепежные элементы, как правило, подходят для конкретной модели). Стоимость 1 шт. может доходить до 100 руб. Например, для моделей Mitsubishi и «Тойота» поставляются пистоны под номером 000139882, из черного термостойкого полимера, длиной 18 мм. Изделие имеет небольшую юбку и коническую форму стержня, устанавливается в штатные отверстия на арке.

Защелки

Защелки, или S-образные скобы, используются при монтаже цельных подкрылков, изготовленных из АБС-пластика и стекловолокна. Такой материал отличается высокой жесткостью, его структура не позволяет плотно фиксировать панель по всему периметру. Во время движения деталь должна иметь минимальное пространство для вибрации, иначе последует разлом.

Защелки

Для такого типа подкрылков используют защелки, изготовленные из высокопрочного пластика. Кузов не требуется сверлить – достаточно штатных отверстий для установки 2-3 винтов, которые надежно крепят панели по краям и сверху.

Такая нежесткая сцепка подкрылка с кузовом обеспечивает надежную защиту арки от проникновения влаги и солевых реагентов.

Клипсы

Крепления для подкрылков на авто в виде клипсы – это разновидность пистонного крепежа. Элементы делаются из пластика, имеют универсальный размер – клипсы можно применять в качестве заменителя оригинального пистона.

Клипсы

Недостатком клипсы считается небольшая длина наконечника. При использовании неоригинального крепежного элемента для надежности установки водители вкручивают по наружному краю панели 2-3 самореза.

Выбор и установка подкрылков на Тойоту Короллу: общая информация и поэтапная инструкция

По нашему опыту и по мнению большинства водителей, любящих свои автомобили, подкрылки являются достаточно важным элементом любого автомобиля. Это полезная вещь, которая позволяет преградить путь грязи в арки автомобиля, а также в желоба крыльев. Кстати, сразу стоит отметить, что желоба или как их еще называют полки крыла, имеют форму в профиле «U» – передние крылья и «L» – задние. Выбор, подготовка и установка подкрылков на Тойоту Короллу нашим способом имеет ряд достаточных преимуществ, так как после прохождения всего процесса никакая грязь, никогда не попадет на арки или в полки крыльев. Также достаточно большим преимуществом является то, что при установке подкрылков снижается уровень дорожного шума, так как они являются прямым препятствием для звуковых волн, идущих от колес и дороги к самой арке.

Многие автомобилисты начнут спорить мы говорить о том, что камни, попадающие от колес по установленным деталям, будут сильно барабанить по пластику и доставлять огромные неудобства всем находящимся в салоне автомобиля. Ответ у нас есть. А если они не будут попадать на пластик, а по самим аркам, то шума будет еще больше. А помимо этого, сколько сколов появится на металле и как скоро эти места начнут гнить? Пластик уменьшит звон от камней, а также сохранит ваш автомобиль от преждевременного гниения. К тому же подкрылки можно покрыть изоляцией от шума – тогда получается вообще великолепно.

В-третьих, можно поговорить о зимнем периоде. Каждый автомобилист знает, какая проблема, когда снег и лед намерзает на арки. Колеса трудно поворачиваются, и тогда возникает необходимость лезть и откалывать намерзшие глыбы. С заделанными арками такой проблемы никогда не возникнет, конечно, все также налипает, однако удаляется он колесами и вибрацией от автомобиля на ходу.

Решение есть!

Как многие знают, передние подкрылки «второй Лады Калины» по размеру меньше, чем штатные локеры автомобилей первого семейства. На «первой Ладе Калине» указанная деталь крепится к кузову через специальный резиновый профиль (в конструкции «Калины-2» данный профиль отсутствует). Крепление задних подкрылков, как читатель уже понял, может быть выполнено тем же способом, который использовался при установке локеров «Калины-1». То есть, деталь из пластика крепится к арке при помощи гибкого профиля. Сечение этого «чудодейственного» профиля показано на рисунке.


Крепление заднего подкрылка: профиль, щиток, саморез

Сразу перечислим, что именно мы хотим получить:

  • Пластиковый подкрылок будет держаться за металлический борт арки, а в качестве крепления мы используем резиновый профиль;
  • С той стороны, которая находится ближе к бамперу, прижимать подкрылок к арке должен пластиковый щиток (показано на рисунке);
  • Передний внутренний угол подкрылка придётся закрепить на саморез.

Если перечисленные особенности читателя полностью устраивают, изучение данного обзора можно продолжить. Заметим, что перед установкой подкрылков требуется промыть и просушить внутреннюю поверхность арок, а сам автомобиль при этом лучше вывесить на домкрате (колёса по очереди демонтируются). Есть смысл обработать металлические поверхности антикоррозионным составом. Но слишком усердствовать не нужно – всё равно от механических воздействий металл будет защищён. Выполнять комплексную обработку антикором, как показано здесь, в данном случае не потребуется.

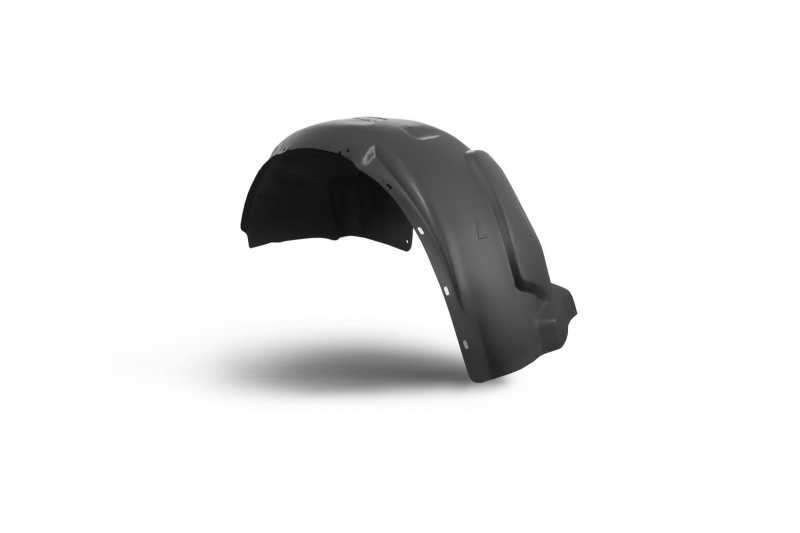

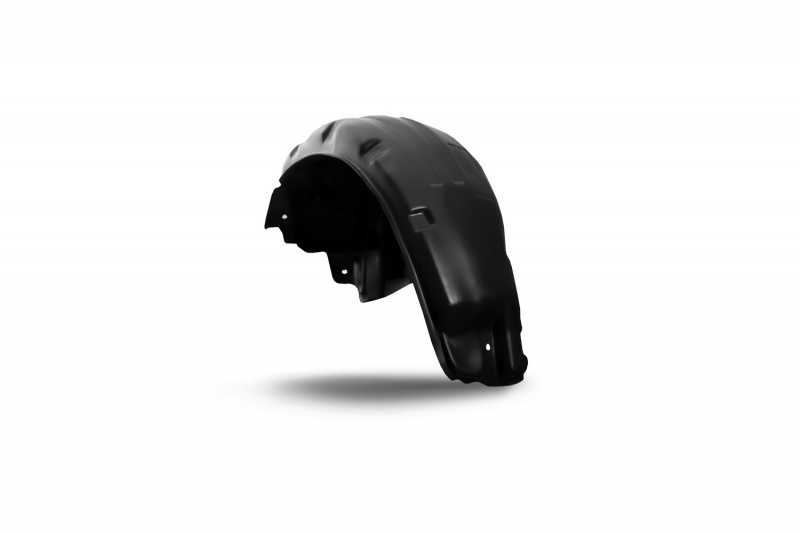

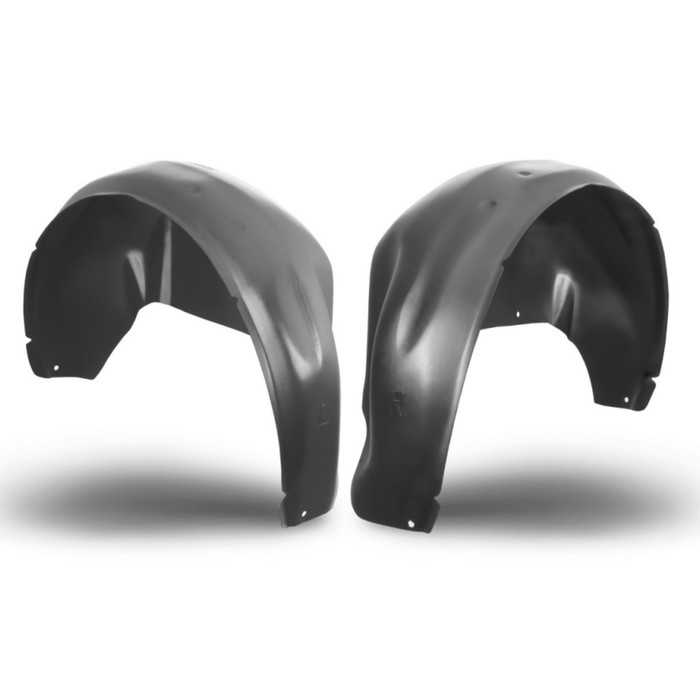

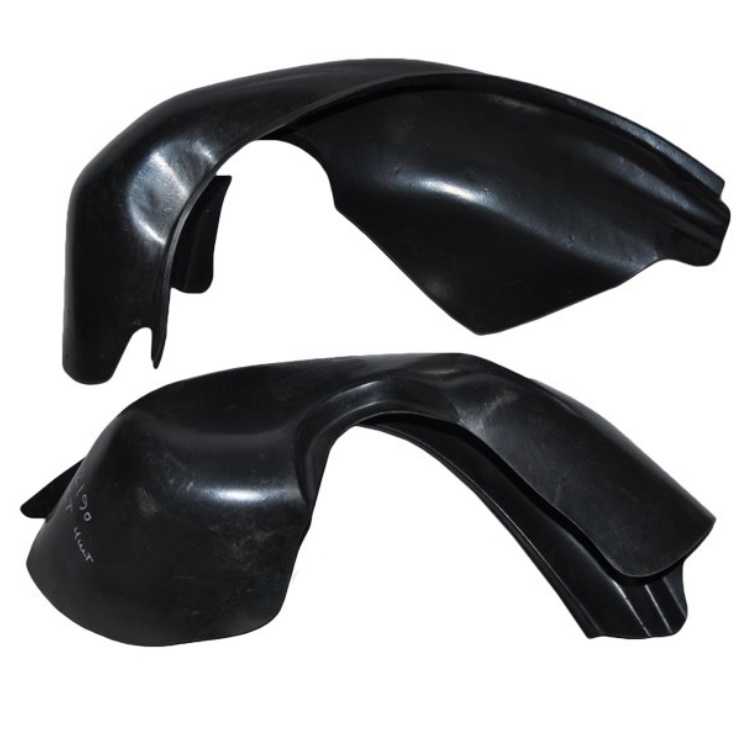

Пластик и стеклопластик

Для изготовления этих деталей применяется ABC-пластик. Он обладает всеми преимуществами полиэтилена, но отличается большей жесткостью. Такие изделия встречаются в магазинах очень часто. Эти подкрылки также легко подаются ремонту. Если же пластиковое изделие завернулось под колесо, то оно просто деформируется или сломается. Металлическая деталь в этом случае может повредить колесо.

Стеклопластик еще более жесткий и поэтому изделия из него не пользуются слишком большой популярностью у автовладельцев. Но стеклопластиковые подкрылки при необходимости также хорошо и легко восстанавливаются и не нанесут вред автомобилю в критической ситуации.

Алгоритм установки подкрылок своими руками

Монтаж локеров на передние арки в большинстве случаев – более простая операция. Причина проста – здесь имеется больше возможностей для того, чтобы установить подкрылки без саморезов. Как это сделать, мы попробуем описать. Задачу упрощает возможность крепления к боковой кромке пластикового бампера, который на большинстве современных моделей примыкает к колёсному проёму. Понятно, что риск образования очагов коррозии в этом месте сведен к нулю. Кроме того, локеры можно установить в имеющиеся пазы, в этом случае дополнительная фиксация часто вообще не нужна. Ещё один простой вариант – крепление подкрылков к брызговикам, в этом случае саморезы можно использовать в области стойки арки, где металл кузова защищён хорошо.

Установка задних локеров осуществляется сложнее:

  • начать нужно с примерки подкрылок и обрезки выступающих частей;
  • затем следует подготовить поверхность металла (освободить его от грязи и ржавчины) и сразу же её обработать мастикой или другим аналогичным веществом;
  • теперь моно приступать к монтажу локера. Если без саморезов не обойтись, стремитесь минимизировать их количество не во вред прочности соединения;
  • старайтесь использовать пластиковый крепёж (клипсы, пистоны, защёлки) там, где это возможно;
  • если есть сомнения в надёжной фиксации, можно аккуратно проклеить места крепежа.

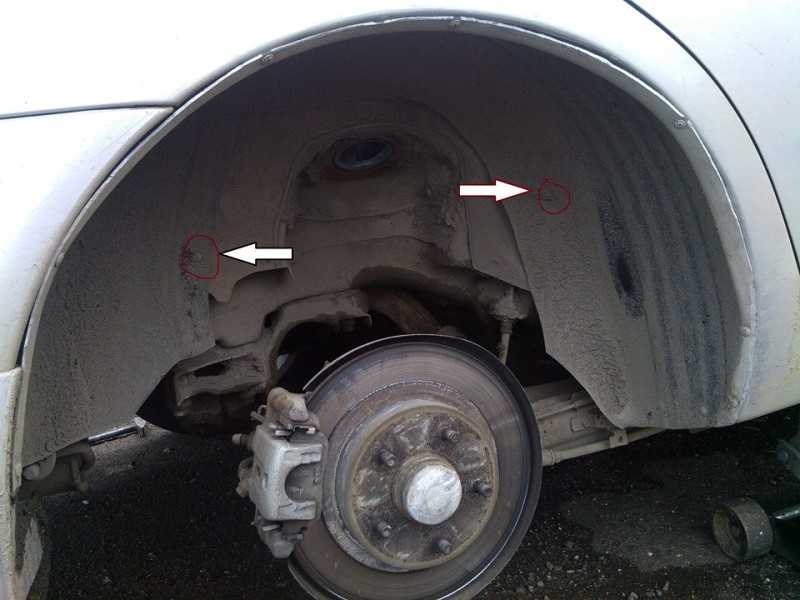

Со временем первоначально не имеющие зазора с кузовом локеры могут отойти, поэтому в процессе эксплуатации машины за этим необходимо следить. В случае обнаружения таких мест необходимо срочно предпринять меры, направленные на устранение недостатков. В противном случае щели неизбежно станут местом накопления грязи и влаги, то есть очагом распространения коррозии.

Прошло много времени после установки жабо.Свои функции исполняет успешно ни капли воды и после снегопада и ветра ни снежинки под капотом.Обесшумка от ДВС и вибро от лобового.Результатом доволен. Читать дальше

Всем привет.Итак лопнул подкрылок, болтается и создает посторонние шумы, было принято решение запаять.Процесс снятия подкрылка описывать не буду там всё просто на интуитивном уровне.Итак сам процесс:1.Первым делом помыл подкрылок.2.Обязательно нужно обезжирить.3.Нужно паяльником не много скрепить шов, чтоб не расходился.4. Паяим, я паял горячим воздухом, со старых времён осталась паяльная станция.Самое главное паять тем же пластиком что и подкрылок, на всех пластиковых изделиях есть обозначения у меня было РР, нашёл такойже пластик нарезал на полоски и всё спаял, сам процесс не заснял т.к. две руки, но инфы по этому вопросу очень много в нете.Деталь спаяна грязь лететь куда не надо не будет, грыма нет.Проделанной работай доволен. не очень хорошо получилось, но для первого раза огонь. можно переходить на пайку бампера.Паял по принципу как на видое

Вид с другой стороны

Обозначение пластика РР

Последние статьи

«Перетяжка руля #2 — «Хочешь чтоб было хорошо?! — Сделай Сам !»

«Замена сайлентблоков подрамника Меган 2 (конец эпопее)»

«Приехали линзы, делаю переходные рамки.»

Обработка машины и локера

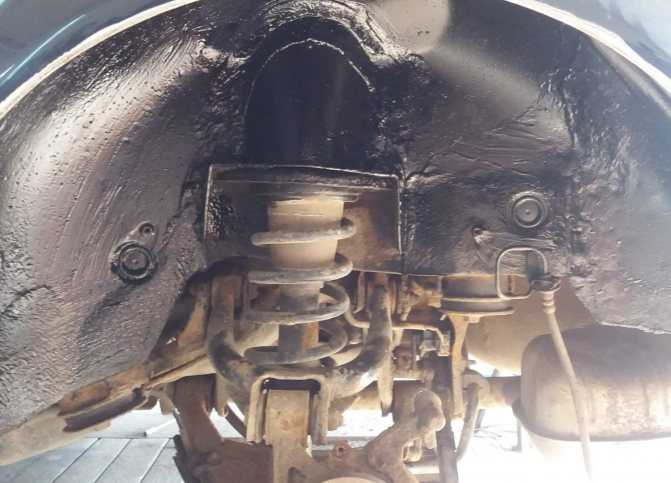

Берем ацетон и обезвреживаем внутреннюю поверхность колесных арок Тойоты Короллы, также не забываем проделать ту же работу с локером. После того как все просохнет и станет абсолютно чистым берем нашу мастику «Барьер» и тщательно промазываем внутреннюю поверхность арки ею. По инструкции намазывается слой в 1 миллиметр, мы же промазали густо и у нас появились потеки. Проблема была решена. В течение дня мы просто убирали подтеки. Для нанесения мы использовали резиновые шпателя. На фото мы можем рассмотреть результат обработки мастикой.

Пока обработанные мастикой арки сохли, мы взялись за сами локеры. Края новолайновского локера мы обрабатываем мелкой шкуркой – это всего лишь издержки нашего производства, так как они не очень ровные. Затем наносим обесшумку.

Используя вибропласт, по инструкции, обклеиваем штатный подкрылок, за исключением тех мест, где он будет крепиться к корпусу автомобиля. Проще говоря, просто не трогаем те места, где будут вставляться крепежные пистоны. Новолайновские локеры проклеиваем тоже, только вот поверхность, прилегающую к моторному отсеку не проклеиваем вовсе, так как есть вероятность, что они будут торчать. При наклейке вибропласта лучше всего использовать фен, так как после нагрева, материал очень легко прокатывается роликом. Итак, когда все детали обработаны мы можем приступать к установке деталей. Результат оклейки виден на фотографии.

Элементы крепежа

Надежность фиксации будет зависеть от качества подкрылок и крепежных элементов

Важно, чтобы они не боялись деформации

Клипсы

Клипсами можно прикрепить не только подкрылки, но и обшивку. На фото изображена клипса крепления Рено Логан. Пластмассовая запчасть для кузова также может носить название «пружинный зажим». Клипсы крепления подкрылков фиксируются за счет расширения разрезанной части во время монтажа.

Защелки

При установке подкрылок без саморезов используют элементы для жестких типов подкрылков – S-образные скобки или «прищепки». Они обеспечивают менее «травматичное» крепление для кузова, не требуют высверливания. Такую методику применяют зарубежные заводы-изготовители. Способ установки не жесткий, поэтому изделие может немного пошатываться. По этой причине рекомендуется арки покрыть антикоррозийной мастикой.

Саморезы

Рекомендуется использовать оцинкованные саморезы. Они прослужат дольше, потому что способны противостоять коррозии. В металле просверливают отверстие. Винты устанавливаются на герметик.

Пистоны

Пистон является универсальным крепежным элементом. Он надежно крепится в области шляпки и в отверстии. Даже когда пистон не доходит до конца, он все равно остается крепко зафиксированным. Пистоны для крепежей имеют такие размеры 19,9×13,3×6,8 мм.

Болт-гайка

Этот вид фиксатора относится к резьбовым креплениям и отличается хорошими прочностными качествами. Болт + гайка будут напрямую взаимодействовать с металлической поверхностью. Ее рекомендуется обработать мовилем либо аналогичным жирным составом. Принцип фиксации схож с обычной гайкой, которая накручивается на винт.

Выбор и установка подкрылков на передние и задние колесные арки

Передние колесные арки несколько проще для установки пластиковых подкрылков. Дело в том, что здесь есть масса возможностей удобного закрепления защиты без саморезов. Во-первых, подкрылок заводится в пазы и при условии нормального качества защиты может вообще не фиксироваться дополнительными крепления. Во-вторых, зачастую здесь есть довольно большая плоскость переднего бампера, которая позволяет закрутить саморезы без опаски возникновения коррозии. Также можно монтировать подкрылок к брызговику и закрутить два самореза в области стойки внутри колесной арки – там металл неплохо защищен и редко атакуется коррозией. Задние подкрылки устанавливать намного сложнее:

для начала необходимо примерить сами подкрылки, чтобы вырезать лишние детали, если таковые будут иметь место в пластиковой защите;
затем следует подготовить поверхность, качественно вычистить металл под аркой и изучить его на наличие зачатков коррозии;
все проблемы следует сразу же устранить и законсервировать в мастике и прочих антикоррозийных материалах;
далее следует непосредственно монтаж подкрылка, что является важной частью процесса для сохранения металлических деталей арки;
следует закрутить саморез в пластиковый бампер, но воздержаться от саморезов в металлические части кузова;
если есть специальные клипсы для монтажа подкрылков, можно воспользоваться ними, в ином случае монтаж произвести на минимальное количество креплений;

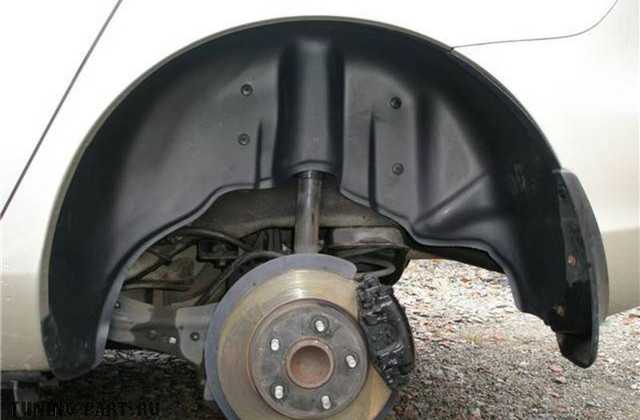

хороший и правильно установленный подкрылок не будет отпадать в процессе эксплуатации даже при монтаже небольшим количеством саморезов.

Снятие брызговиков и подкрылков передних колес Рено Логан

Подкрылки и брызговики снимаем для замены и антикоррозионной обработки кузова. Операции показываем на подкрылке и брызговике левого колеса. Снимаем колесо и левый грязезащитный щиток переднего бампера (см. «Снятие грязезащитных щитков переднего бампера»).

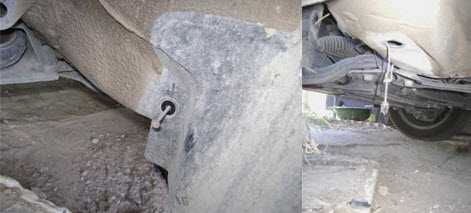

Поддев отверткой, выводим пистон нижнего крепления грязезащитного щитка моторного отсека и подкрылка из отверстия кузова.

Отогнув край грязезащитного щитка моторного отсека, выводим из-под него подкрылок.

Ключом «Torx Т-20» отворачиваем два длинных самореза 1 крепления подкрылка к бамперу и два коротких самореза 2 крепления — к крылу.

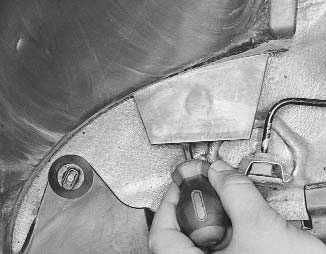

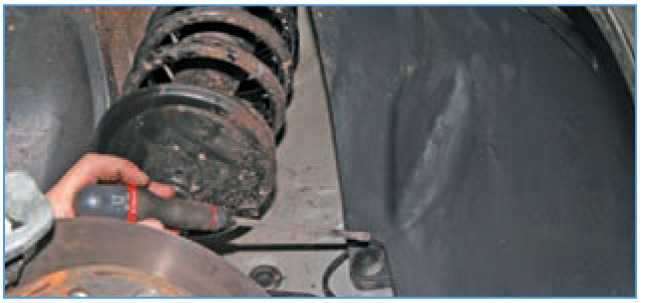

Шлицевой отверткой отворачиваем пистон нижнего крепления подкрылка.

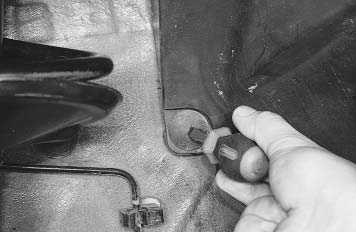

Поддев отверткой, вынимаем пистон верхнего крепления подкрылка.

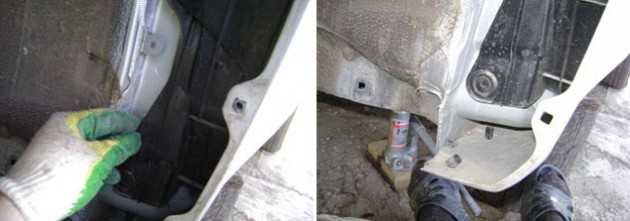

Ключом «Torx Т-20» отворачиваем два самореза крепления брызговика.

Ключом «Torx Т-30» отворачиваем винт крепления брызговика.

Шлицевой отверткой отворачиваем два пистона крепления брызговика и подкрылка, снимаем брызговик…

Подкрылок и брызговик правого колеса снимаем аналогично. Устанавливаем подкрылки в обратной последовательности.

Снятие брызговиков и подкрылков передних колес Renault Logan

Первоисточник контента – WiKi сайта журнала «За Рулём»

Подкрылки, конечно же передние и соответственно задние, для арок моделей Логан, имеют ряд незаменимых протекционных и декоративных опций, что способно принести пользу владельцу в плане обеспечения эстетики экстерьеру автомобиля. В данной статье расскажем, как выбрать подкрылки, как передние, так и задние, плюс, как происходит установка подкрылок.

Каков итог?

Установка подкрылок на «французе» Renault Logan не способно преподнести какие-либо трудности, что позволяет владельцу выполнить его собственноручно, сэкономив при этом время и средства.

В арках передних колес и в задней части арок задних колес установлены пластмассовые подкрылки, защищающие кузов от абразивного воздействия песка и камней, отбрасываемых колесами. Брызговики установлены только за передними колесами и защищают пороги кузова. Задние брызговики конструкцией не предусмотрены.

Вам потребуются: ключи TORX T20 и Т30, отвертка с плоским лезвием.

Работа показана для брызговика и подкрылков с левой стороны автомобиля. Правые брызговик и подкрылки снимают и устанавливают аналогично.

Для снятия брызговика переднего колеса выполните следующие операции.

1. Выверните винт крепления брызговика к порогу кузова.

2. . два винта крепления к переднему крылу.

3. . отверните пистон крепления к поперечине кузова и снимите брызговик.

4. Установите брызговик в порядке, обратном снятию.

Для снятия переднего подкрылка выполните следующие операции.

1. Снимите брызговик переднего колеса (см. выше).

2. Поддев отверткой, снимите держатель подкрылка в передней части арки колеса.

3. Выверните два винта крепления переднего бампера, одновременно крепящие подкрылок к переднему крылу.

4. Отверните пистоны крепления подкрылка к брызговику моторного отсека.

5. . и к поперечине кузова и снимите подкрылок.

6. Установите передний подкрылок и все снятые детали в порядке, обратном снятию.

Для снятия заднего подкрылка выполните следующие операции.

1. Выверните два винта крепления заднего бампера, одновременно крепящие и задний подкрылок, отверните пистон а крепления к арке и снимите подкрылок.

2. Установите задний подкрылок в порядке, обратном снятию.
