Онлайн руководство по ремонту москвич 2141 с 1986 по 2001 год

Электрооборудование

Итак, вот она, заводская цветная вкладка из технического руководства. На ней во всей красе изображена проводка Москвича. И с ее помощью можно:

• Прозвонить ту или иную схему на предмет обрыва или короткого замыкания;
• Определить предохранитель и реле конкретной системы;
• Выяснить, какая колодка подключается к тому или иному прибору и т.п.

Схема 2141 в разрешении 1300 на 746

Особенности, скрываемые в подкапотном пространстве

Основные отличия в электросистеме автомобиля напрямую связаны с силовыми агрегатами, которые автопроизводитель устанавливал на всем протяжении выпуска модели Москвич 2141:

На видео ниже рассказывается об одном их первых агрегатов:

Независимо от двигателя, проводка чаще всего повреждается в местах контакта с кузовом

Собственно говоря, сама конструкция и расположение жгута проводов в «сорок первых» Москвичах далеки от идеального. А инструкция по эксплуатации содержала совсем другие фотографии. Причины такого пренебрежительного отношения кроются в сложном финансовом положении автопроизводителя, который всеми силами пытался удержаться на отечественном рынке.
Низкое качество проводов нередко приводило к замыканию клемм и разъемов

Например, подкапотная проводка Москвича постоянно доставляла хлопоты своим низким качеством.

В частности:

• Контакты нередко отгнивали из-за окисления;
• Экономия длины проводов приводила к обрыву при сильных вибрациях;
• Изоляция приходила в негодность при уличном хранении гораздо быстрее и т.п.

Хаотичность проводки при наличии достаточного места – «фамильная черта» АЗЛК

Электрические компоненты кузова

На представленном ниже фото жгуты проводов даже для последней модификации «Святогор» по-прежнему были далеки от идеала. Однако, установка новой проводки давала владельцу уверенность и существенно снижала опасность отказов.
Старая добрая изолента вместо гофры

Но вернемся к кузову, ведь схема проводки Москвич 2141 внутри автомобиля включала в себя:

• Панель приборов;
• Органы управления;
• Приборы комфорта.

Вид на проводку со снятой панелью приборов

Чем знаменит «сорок первый»

И чтобы обелить «москвичонка», давайте вспомним, что в советскую эпоху о европейском разделении легковых автомобилей на классы в условиях тотального дефицита никто и не помышлял.

Дележка была по степени солидности, причем, цена этому способствовала в полной мере:

1. Двадцать четвертая «Волга» полагалась чиновникам и партийным руководителям. К рядовым гражданам в гаражи она попадала редко;
2. Поэтому, Жигули, Москвичи и Запорожцы разлетались из магазинов, словно горячие пирожки. Но и их не хватало!

Руководство АЗЛК правильно предугадало, что самый массовый спрос сосредоточен в сегменте «семейного автомобиля».

А раз так, то создаваемая модель должна:

1. Обладать высокой эргономикой водительского места;
2. Иметь большой багажный отсек;
3. Превосходить по совокупности потребительских характеристик все выпускаемые в стране модели.

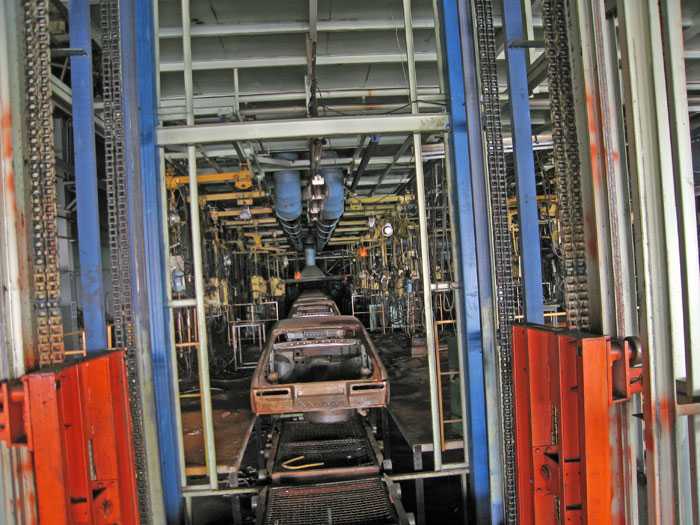

Сборочный конвейер подолгу простаивал в ожидании силовых агрегатов

Именно такая модель и появилась на свет. Конструкция Москвича 2141 была очень перспективной, однако, положительные качества «41-го» имели ахиллесову пяту – отсутствие современного двигателя.
