Рулевое управление

После 80 000 км пробега у Рено при повороте руля появляется стук. Это первый признак проблем с рулевой рейкой. Если не начать ремонт, болезнь будет прогрессировать. Дефект можно устранить своими руками. Несколько видео инструкций можно найти в интернете.

Рейка представляет собой стальной прут, на котором с одной стороны нанесены зубцы, которые с помощью червячной передачи указывают направление колесам от движения руля. Для того чтобы рейка двигалась без свободного хода и не зажималась жестко, она прижимается подпружиненным сухарем.

В некоторых случаях подтяжка не поможет, потому что пружину съела ржавчина, поменять ее не проблема. Но все равно, если сухарь съеден, его необходимо заменить. Если ремонт не начать вовремя, то придется менять и рейку. После того как прижимной сухарь установлен, его необходимо отрегулировать. Если затянуть до упора, руль Флюенс будет проворачиваться тяжело. Не дотяните — рейка будет болтаться и стучать. Посмотрите внимательно, как это делается в видео уроках, которые можно найти в интернете.

Стук рулевой рейки у Рено возникает также по причине износа втулки. Параллельно можно обнаружить, что руль Флюенс нечетко возвращается в нулевое положение.

Рулевая рейка выходит из строя не только из-за сработавшего сухаря или втулки. Со временем, обычно после 80 000 км пробега, у нее съедается центральный зуб. От этого появляется люфт руля в центральном положении. Ремонт производится заменой рейки. В интернете можно найти видео пояснения.

Что ещё необходимо учесть

Бортовой компьютер выдаёт сообщения, как только в вашем автомобиле что-то идёт не так. Вот некоторые основные примеры сообщений об ошибках Renault Fluence.

Сообщения об ошибках при работе – они появляются непосредственно при возникновении неполадок. Если вы не будете следовать этой рекомендации, вы рискуете повредить автомобиль. Они исчезают при нажатии клавиши выбора дисплея или через несколько секунд, и сохраняются в журнале компьютера. Предупреждающий значок остаётся включённым.

Примеры сообщений:

  • CHECK ESP – указывает на неисправность в системе контроля тяги.
  • CHECK FUEL FILTER – указывает, что в дизельном топливе присутствует вода, как можно скорее обратитесь к механику.
  • CHECK GEARBOX – указывает на то, что в коробке передач произошла неисправность; как можно скорее свяжитесь с вашим механиком.
  • CHECK AUTO LIGHTS – указывает на неисправность автоматического освещения; свяжитесь с СТО.

Предупреждающие сообщения:

  • INJECTION FAULT – указывает на серьёзную неисправность двигателя.
  • ENGINE OVERHEATING – указывает на перегрев двигателя.
  • GEARBOX OVERHEATING – указывает на перегрев редуктора.

При определении того, в какое время ваш автомобиль нуждается в обслуживании, стиль вождения и условия дорожного движения являются гораздо более важными факторами, чем просто завершение заранее установленного пробега. Например, автомобиль, который постоянно используется в коротких поездках по перегруженным дорогам, потребует более частого обслуживания, чем автомобиль, что в основном используется для поездок на скоростных трассах.

Индикатор сервисного интервала отслеживает расход топлива и сообщает, когда требуется замена масла или осмотр, исходя из объёма потреблённого топлива. Таким образом, расход топлива даёт очень точное представление о напряжениях и деформациях, которые испытывает двигатель. Регистрируя потребление топлива и давая рекомендации по обслуживанию при заданном объёме потребляемого топлива, индикатор сервисного интервала использует очень точную оценку условий вождения, которым подвергся ваш автомобиль, и даёт рекомендации по обслуживанию, что являются одновременно информированными и эффективными для вашего автомобиля и вашего кошелька.

Электрика

  • Снять аккумулятор Рено Fluence
  • Как поменять батарейку в брелке Рено Флюенс своими руками
  • Как заменить батарейку в ключе Renault Fluence своими руками
  • Замена батарейки в пульте Рено Флюенс своими руками
  • Поменять блок предохранителей Renault Fluence
  • Ремонт втягивающего реле Рено Флюенс
  • Замена габаритной лампы Renault Флюенс
  • Замена заднего фонаря Renault Флюенс своими руками
  • Как снять заднюю фару Renault Fluence своими руками
  • Как поменять замок зажигания Рено Fluence
  • Как заменить катушку зажигания Рено Fluence
  • Снятие кнопки стеклоподъемника Рено Флюенс своими руками
  • Ремонт лампы ближнего света Renault Флюенс
  • Поменять лампу в бардачке Рено Флюенс своими руками
  • Поменять лампу в габаритах Renault Флюенс
  • Замена ламп в дальний свет Рено Fluence
  • Установка ламп в задний ход Renault Флюенс
  • Замена ламп в поворотниках Renault Fluence
  • Замена ламп в приборной панели Рено Fluence своими руками
  • Поменять лампу в противотуманных фарах Рено Флюенс
  • Замена ламп в ПТФ Рено Fluence
  • Замена лампы в фарах Рено Fluence своими руками
  • Ремонт лампы освещения салона Рено Fluence
  • Замена лампы стоп сигнала Рено Fluence
  • Ремонт ламп задних фонарей Рено Флюенс своими руками
  • Снятие левой фары Renault Флюенс
  • Снять моторчик стеклоподъемника Renault Флюенс
  • Снятие передней фары Рено Флюенс своими руками
  • Как снять правую фару Рено Флюенс
  • Поменять предохранители Рено Fluence
  • Как заменить предохранитель прикуривателя Рено Флюенс
  • Заменить противотуманные лампы Renault Fluence
  • Установка реле поворотов Рено Флюенс
  • Поменять реле стартера Рено Fluence
  • Ремонт реле стеклоочистителя Рено Флюенс
  • Как заменить свечи зажигания Renault Fluence своими руками
  • Поменять щетки генератора Renault Флюенс
  • Электросхема акпп Рено Fluence
  • Электросхема акустической системы Рено Флюенс своими руками
  • Схема бензонасоса Renault Флюенс
  • Электросхема блока предохранителей Рено Флюенс
  • Электросхема блока управления двигателем Renault Флюенс
  • Схема вентилятора охлаждения Renault Флюенс своими руками
  • Схема включения бензонасоса Renault Fluence
  • Электросхема включения вентилятора охлаждения Renault Флюенс
  • Электросхема включения кондиционера Рено Флюенс
  • Электросхема включения переднего моста Рено Fluence
  • Схема включения стартера Renault Fluence своими руками
  • Схема включения фар Рено Fluence своими руками
  • Электросхема генератора Renault Флюенс своими руками
  • Схема датчика давления масла Renault Fluence своими руками
  • Электросхема датчика кислорода Рено Флюенс
  • Электросхема датчика охлаждающей жидкости Renault Флюенс
  • Схема датчика скорости Renault Флюенс
  • Электросхема датчика температуры Рено Флюенс
  • Схема датчика уровня топлива Renault Флюенс своими руками
  • Электросхема двигателя Рено Fluence
  • Схема дворников Renault Флюенс
  • Электросхема зажигания Рено Флюенс своими руками
  • Схема замка зажигания Рено Флюенс
  • Электросхема звукового сигнала Рено Флюенс
  • Электросхема инжектора Рено Fluence своими руками
  • Схема карбюратора Рено Fluence
  • Схема корректора фар Рено Fluence
  • Электросхема освещения салона Рено Fluence своими руками
  • Схема отопителя Рено Флюенс
  • Электросхема охлаждения двигателя Рено Fluence
  • Схема панели приборов Renault Флюенс
  • Схема передних фар Renault Fluence своими руками
  • Схема печки Renault Флюенс
  • Схема приборной панели Renault Флюенс своими руками
  • Электросхема проводки Renault Флюенс
  • Электросхема противотуманных фар Renault Fluence
  • Схема реле бензонасоса Renault Флюенс
  • Схема реле давления Renault Флюенс
  • Электросхема реле поворотов Renault Fluence
  • Схема реле регулятора Renault Fluence
  • Схема реле стартера Рено Флюенс
  • Схема системы впрыска Рено Флюенс своими руками
  • Электросхема системы зажигания Рено Fluence
  • Электросхема системы кондиционирования Renault Fluence своими руками
  • Электросхема системы охлаждения Renault Флюенс
  • Электросхема системы управления двигателем Renault Fluence
  • Электросхема стартера Рено Флюенс своими руками
  • Электросхема стеклоочистителя Рено Флюенс
  • Схема стеклоподъемников Renault Флюенс своими руками
  • Схема стоп сигналов Renault Fluence
  • Электросхема топливного насоса Renault Флюенс
  • Электросхема топливной системы Рено Флюенс своими руками
  • Схема тормозной системы Рено Флюенс своими руками
  • Схема центрального замка Renault Флюенс
  • Электросхема щитка приборов Renault Флюенс
  • Схема эбу Рено Fluence своими руками
  • Коды ошибок Renault Флюенс

Замена щеток в генераторе

Если у Флюенс загорается сигнальная лампа с изображением аккумулятора, значит, он перестал заряжаться. Причиной может быть и генератор, и срабатывание щитков. Ремонт не сложный – его можно выполнить самостоятельно. В интернете есть хорошая подборка видео на эту тему.

Чтобы щетки заменить, снимаем с генератора ремень, отсоединяем провода, откручиваем крепеж, и вынимаем его. Далее следует открутить два винта регулятора напряжения и демонтировать его. Щетки установлены на нем.

Конечно удобнее менять щетки в сборе с регулятором напряжения, но если есть время, то можно и помучаться ради экономии и удовольствия. Старые щетки откручиваем, а на их место устанавливаем обычные от ВАЗ. Перед этим на наждаке их немного обтачиваем для придания нужного размера. В контактах просверливаем отверстия, туда протягиваем хвосты от щеток и припаиваем с обратной стороны. Сверху на пайку капаем цапонлаком и устанавливаем в обратной последовательности.

Особенности электронного блока управления автомобиля бортового компьютера

Многофункциональный дисплей бортового компьютера Renault Fluence отображает индикатор температуры охлаждающей жидкости. При нормальном использовании горят четыре квадрата. Количество горящих квадратов зависит от температуры охлаждающей жидкости двигателя. Предупреждения не будет, пока не загорятся последние три квадрата. Дисплей также информирует водителя о том, что при запуске двигателя уровень масла в двигателе низкий. Это предупреждение длится 30 секунд. Сброс межсервисного интервала на Renault Fluence выполняется в несколько простых шагов.

Когда бак заполнен, все индикаторы загораются, кроме первого слева на дисплее. Количество отображаемых индикаторов падает, чтобы отразить оставшееся топливо в баке. Когда достигается минимальный уровень, загорается первая полоса, рядом с сигнальной лампой (топливный насос) на панели приборов. Счётчик общего пробега, часы (кроме автомобилей с хронотахографом) и счётчик расхода топлива может быть прочитан в течение примерно 30 секунд после включения зажигания.

Бортовой компьютер и система предупреждений ADВ в зависимости от транспортного средства включает в себя следующие функции:

  • пройденное расстояние;
  • параметры пути;
  • информационные сообщения;
  • сообщения о неисправностях в работе (связанные с предупредительным световым сигналом);
  • предупреждающие сообщения (связанные с предупредительным световым сигналом);
  • установка времени.

Несколько раз нажмите кнопку на дисплее бортового компьютера, чтобы прокрутить следующую информацию:

  • расход топлива, средний расход топлива, текущий расход топлива, расчётный диапазон;
  • пройденное расстояние;
  • средняя скорость;
  • пробег до обслуживания;
  • запрограммированная скорость круиз-контроля и ограничителя скорости
  • журнал поездок, сбои в работе и считывание информационных сообщений.
  • средний расход топлива с момента последнего сброса – отображается после пробега 400 метров и учитывает пройденное расстояние и количество топлива, использованное с момента, когда была нажата кнопка сброса.
  • текущий расход топлива – это значение отображается после достижения скорости около (30 км/ч).

Информация о сервисном интервале на панели приборов

Ориентировочный диапазон с оставшимся топливом – этот диапазон учитывает средний расход топлива с момента последнего нажатия этой кнопки. Значение отображается после движения 400 м. Несколько минут после включения резервного индикатора расчётный диапазон больше не будет отображаться. Средняя скорость с момента последнего сброса – значение отображается после пробега 400 метров.

Расстояние до обслуживания – дистанция/время, оставшееся до следующего обслуживания (отображается в милях или километрах и месяцах). Затем, когда услуга приближается, возможны несколько сценариев:

  • расстояние/время менее 3000 км или два месяца; в зависимости от транспортного средства отображается сообщение «Обслуживание через …»
  • оставшееся расстояние/время 0 км или достигнута дата обслуживания – в зависимости от модели транспортного средства сообщение отображается, когда ТО необходимо пройти как можно скорее.

В зависимости от возраста и комплектации Renault, пробег до обслуживания меняется от стиля вождения (частое вождение на низкой скорости, интенсивное использование на холостом ходу, буксировка прицепа и т. д.). Таким образом, расстояние, оставшееся до следующего обслуживания, может в некоторых случаях уменьшаться быстрее, чем фактическое пройденное.

Расстояние до следующего ТО следует сбрасывать только после обслуживания, которое соответствует рекомендациям в график технического обслуживания. Если вы решили менять масло чаще, не сбрасывайте эти данные каждый раз при замене масла, чтобы избежать превышения интервалов замены для других деталей в графике технического обслуживания.

Напоминание о ТО на Renault Fluence

Чтобы сбросить пробег до значения обслуживания, перейдите на страницу обслуживания, нажмите и удерживайте одну из кнопок сброса дисплея не менее 10 секунд до тех пор, пока значение обслуживания не будет отображаться постоянно.

Тормозная система

В морозные дни можно столкнуться с серьезной неприятностью, когда внезапно у Рено отказывают тормоза. Педаль встает колом, и выжать ее невозможно.

Поломка неприятная и тяжело устраняется, встречается не только у Рено, но своими руками восстанавливается. Она вызвана тем, что в трубке обратного клапана в мороз ниже 20 градусов замерзает вода. Тормозная жидкость гигроскопична и постоянно впитывает воду. В конце концов, ее собирается настолько много, что она выделяется в конденсат и в морозную погоду замерзает в районе клапана.

Очень быстро ледяная пробка рассосется, и ремонт Флюенс временно закончен. Временно, потому что ситуация может повториться в любой момент. По приезду в гараж или на стоянку сразу меняйте тормозную жидкость. Трубку вместе с клапаном необходимо утеплить любым способом. Например, обмотать куском искусственного меха или одеяла, сверху накрыть разрезанным резиновым шлангом и зафиксировать. На видео в интернете хорошо видно, как это сделать.

На зиму есть смысл утеплить пространство Рено под капотом. Это можно сделать, вставив картонку под решетку радиатора. Но если отнестись к проблеме серьезно, то в автомагазинах продаются специальные комплекты для утепления отсека.

Подвеска

  • Установка втулки стабилизатора Renault Fluence
  • Установка задних амортизаторов Рено Флюенс
  • Заменить задние пружины Renault Флюенс
  • Поменять задние стойки Renault Fluence
  • Замена заднего ступичного подшипника Рено Флюенс
  • Заменить колесо Рено Флюенс
  • Как поменять опорный подшипник Рено Флюенс своими руками
  • Замена передних амортизаторов Renault Флюенс
  • Замена передних пружин Renault Флюенс
  • Ремонт передних стоек Рено Fluence
  • Замена переднего ступичного подшипника Renault Fluence
  • Ремонт подшипника задней ступицы Рено Флюенс
  • Замена подшипника передней ступицы Renault Fluence своими руками
  • Ремонт резинок стабилизатора Рено Флюенс своими руками
  • Установка сайлентблоков задней балки Renault Флюенс своими руками
  • Заменить сайлентблоки задних рычагов Renault Флюенс
  • Поменять сайлентблоки передних рычагов Рено Fluence своими руками
  • Как поменять стойки стабилизатора Рено Флюенс
  • Поменять шаровую опору Рено Fluence
  • Поменять шпильку колеса Рено Флюенс своими руками
  • Ремонт шпильки на ступице Renault Флюенс

Замена воздушного фильтра на Рено Флюенс

Каждый автолюбитель рано или поздно сталкивается с необходимостью замены воздушного фильтра в своем автомобиле. Для этого совершенно не обязательно обращаться к специалистам автосервиса, деталь можно поменять своими руками, сэкономив при этом время и финансы. Следуя приведенным ниже рекомендациям, владельцы авто марки Renault Fluence смогут без труда произвести необходимые манипуляции.

Когда нужно менять?

По регламенту технического обслуживания Renault Fluence периодичность замены воздушного фильтра составляет каждые 15000 км пробега. В зависимости от условий эксплуатации автомобиля фильтрующий элемент может засориться раньше, поэтому автовладелец должен сам принимать решение о необходимости его замены.

Опытный водитель заметит признаки необходимости замены очищающего устройства в своем автомобиле при их первом появлении:

  • Растет расход топлива, двигатель из-за засора получает недостаточно кислорода, необходимого для сжигания горючей смеси;
  • Возникают проблемы с запуском двигателя;
  • Движок автомобиля теряет мощность, увеличиваются затраты энергии на всасывание воздушного потока;
  • В выхлопе увеличивается процент углекислого газа.

При появлении одного или нескольких перечисленных признаков владельцу Рено Флюенс рекомендуется заменить воздушный фильтр в своем автомобиле.

Выбор воздушного фильтра

Каждый владелец Renault Fluence должен знать, как правильно выбрать воздушный фильтр для своей модели автомобиля. Правильно подобранная деталь прослужит максимальный срок, обеспечит бесперебойную работу мотора.

На современном рынке автомобильных деталей представлены воздушные фильтры для Рено Флюенс от разных производителей. Отличие деталей состоит лишь в качестве уплотнителя и надежности вклейки фильтрующего элемента.

Владельцам Renault Fluence рекомендуется приобретать оригинал, либо выбрать по каталогу аналог, максимально близкий по параметрам к оригиналу. Главными параметрами считаются пропускная способность и сопротивляемость воздушному потоку.

Также рекомендуется обращать внимание на пористость и стойкость. Аналогичным образом подбираются салонный, топливный и масляный фильтры

Аналогичным образом подбираются салонный, топливный и масляный фильтры.

Пошаговая инструкция

Замена воздушного фильтра двигателя Рено Флюенс — несложная и быстрая процедура. При определенном навыке она занимает не более 10 минут. Начинающие автолюбители тоже не потратят много времени на снятие испорченной детали и установку новой, если у них есть подробное описание этапов работы.

Перед тем, как приступить к работе, автовладелец должен подготовить необходимые инструменты:

  • торцовые или накидные ключи;
  • рулетка или линейка;
  • крестовая отвертка;
  • пассатижи.

Пошаговая инструкция замены очистительного элемента:

  • Поднять капот автомобиля, определить расположение корпуса фильтра. Он находится за аккумулятором, ближе к лобовому стеклу;
  • Для удобства можно снять крышку аккумулятора, она зафиксирована защелками или 2 саморезами (некоторые автолюбители пропускают этот этап);
  • Открутить болты, фиксирующие защитную крышку картриджа воздушного фильтра;
  • Потянув за торец, извлечь картридж со старым фильтрующим элементом, вынуть из него устройство;
  • Заправить подготовленный новый фильтр в картридж, установить его на место;
  • Убедиться, что картридж правильно вошел в паз и хорошо прилегает к контуру;
  • Прикрутить защитные крышки фильтра и аккумулятора.

Соблюдая последовательность действий, любой владелец автомобиля Renault Fluence сможет самостоятельно заменить воздушный фильтр буквально за несколько минут.

Последствия несвоевременной замены

Многие автовладельцы полагают, что можно не обращать внимания на забитый очистительный элемент, считая, что перечисленные проблемы не причинят мотору машины заметного вреда.

Но сильно тянуть со сменой детали не рекомендуется.

Последствия несвоевременной замены воздушного фильтра — как минимум, значительное сокращение ресурса двигателя, в некоторых случаях даже его поломка, чреватая дорогостоящим сложным ремонтом.

Своевременная регулярная замена воздушного фильтра обеспечит двигателю вашего Рено Флюенс достойный срок службы, а автовладельца избавит от многих проблем.

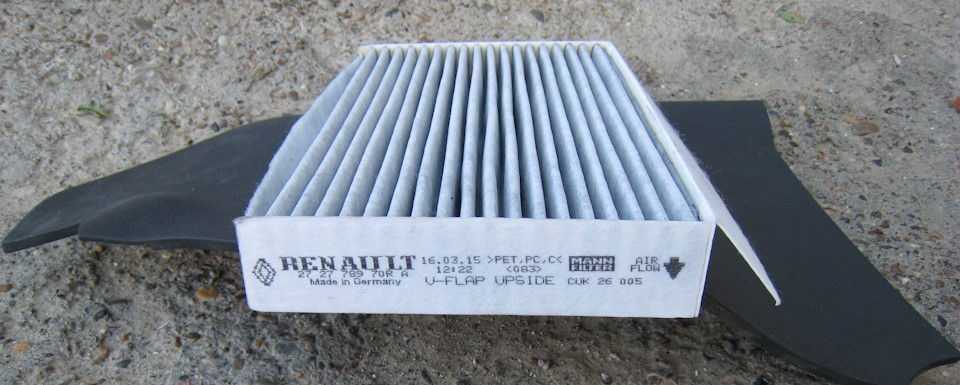

Второй способ замены салонного фильтра на Флюенсе

Для замены фильтра вторым способом, потребуется снятие бардачка и некоторых элементов панели. Этот способ более трудоемкий, но позволяет легко добраться до фильтра, в отличии от первого способа.

Открываем бардачок и снимаем правую декоративную вставку панели.

Откручиваем 3 верхних самореза крепления бардачка как показано на рисунке.

Далее аккуратно снимаем боковую пластиковую заглушку панели и откручиваем там два саморезы крепления торпеды

Теперь вытаскиваем бардачок из панели и убираем его в сторону

На рисунке стрелкой указано место расположения фильтра.

Откручиваем два самореза крышки корпуса фильтра, достаем старый фильтр и устанавливаем новый.

Теперь остается только произвести сборку в обратной последовательности.

Периодичность замены

Задавшись такой целью, менять салонный фильтр на Renault Fluence своими руками будет вовсе не сложно. Нельзя сказать, что выполняется процедура быстро и в условиях максимального комфорта. Определённые позы принять придётся, чтобы подстроиться под расположенный корпус фильтр и поменять расходник.

Информация из официального руководства по эксплуатации говорит нам о том, что завод советует менять свой уже изношенный фильтрующий элемент для очистки салонного воздуха на модели Fluence при каждом плановом ТО, то есть с интервалом 15 тысяч километров. Если вы мало эксплуатируете автомобиль, тогда замену проводят исходя из длительности нахождения расходника в машине. Тут приводится цифра в 1 год.

На французские инженеры решили установить на Renault Fluence достаточно компактный салонный фильтр, который в реальных условиях эксплуатации такой срок не выдерживает. При езде по пыльным дорогам поры быстро забиваются. Плюс здесь предусмотрена достаточно плотно сжатая шторка, характеризующаяся повышенной чувствительностью к проникающим в систему вентиляции листьям.

Опираясь на реальные возможности фильтра салона на Renault Fluence, можно дать следующие рекомендации касательно периодичности замены этого расходника:

  • Если вы проживаете в регионе, где наблюдаются достаточно пыльные дороги, что характерно для населённых пунктов в равнинных зонах и с отсутствующими зелёными насаждениями в большом количестве, тогда максимальный срок службы фильтра на Fluencе не должен превышать 10 тысяч километров. Саму замену лучше делать 2 раза в год осенью и летом.
  • Автовладельцам Renault Fluence, проживающим в условиях плотного трафика и городских пробок, а также вблизи промышленных зон и смога, стоит перейти на угольные фильтры. Но их ресурс ограничивается 7-8 тысячами километров. Бумажные расходники не смогут блокировать проникновение в салон посторонних запахов выхлопа и смога, но их ресурс достигает 10 тысяч километров.

Тут уже каждый должен ориентироваться на конкретно свою ситуацию и условия эксплуатации Renault Fluence.

Как самостоятельно заменить салонный фильтр в автомобиле Renault Fluence

Модель Fluence известного французского автопроизводителя Renault входит в число востребованных автомобилей, пришедших в Россию и страны СНГ из Франции.

Машина обладает достойными техническими характеристиками, хорошей эргономикой салона и сравнительно недорогим обслуживанием и ремонтом. При этом владельцы Fluence зачастую предпочитают решать мелкие вопросы, связанные с заменой расходников, своими силами.

Если говорить о салонном фильтре, задача кажется не из простых, отталкиваясь от официальных инструкций. Но народные умельцы сумели отыскать отличный обходной путь. В результате выделяют 2 основных метода смены расходника

Но перед выполнением этой процедуры важно определиться с интервалом замены и выбрать подходящий салонный фильтр

Рено Флюенс 2009 руководство по ремонту и техобслуживанию для СТО



Пожалуйста включите / Please enable JavaScript!



загрузка…

Корпус воздушного фильтра: Снятие и установка I – СНЯТИЕ Снимите: – аккумуляторную батарею (см. Аккумуляторная батарея: Снятие и установка) (Глава 80A, Аккумуляторная батарея), – полку под аккумуляторную батарею (см. Полка под аккумуляторную батарею: Снятие и установка) (Глава 80A, Аккумуляторная батарея).

II – СНЯТИЕ Ослабьте хомут крепления отводящего воздуховода на корпусе воздушного фильтра. Отсоедините отводящий воздуховод от корпуса воздушного фильтра. Отведите в сторону отводящий воздухопровод на корпусе воздушного фильтра. Разъедините разъем датчика массового расхода воздуха (2). Ослабьте хомут крепления отводящего воздуховода на корпусе воздушного фильтра.

Отведите в сторону отводящий воздухопровод (4) на корпусе воздушного фильтра. III – СНЯТИЕ

– корпус воздушного фильтра. При замене корпуса воздушного фильтра. Снимите датчик массового расхода воздуха. (см. 12A, Подготовка рабочей смеси, Датчик массового расхода воздуха: Снятие и установка, с. 12A-9)

УСТАНОВКА I Установите датчик массового расхода воздуха (см. 12A, Подготовка рабочей смеси, Датчик массового расхода воздуха: Снятие и установка, с. 12A-9). II – УСТАНОВКА Установите: – корпус воздушного фильтра, – впускной патрубок на корпусе воздушного фильтра.

Затяните требуемым моментом: – болт крепления корпуса воздушного фильтра (8 Нм,) – болт крепления патрубка забора воздуха (8 Нм). Соедините разъем датчика массового расхода воздуха. Подсоедините отводящий воздуховод на корпусе воздушного фильтра.

Затяните хомут крепления отводящего воздуховода на корпусе воздушного фильтра.

III – ЗАВЕРШЕНИЕ

Установите: – полку под аккумуляторную батарею (см. Полка под аккумуляторную батарею: Снятие и установка) (Глава 80A, Аккумуляторная батарея). – аккумуляторную батарею (см. Аккумуляторная батарея: Снятие и установка) (Глава 80A, Аккумуляторная батарея).

Z3 Погрузочная длина за задним сиденьем 1025

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4620
2 Ширина (без/с зеркалами) / Width 1809/2037
3 Высота (загружен/пустой) / Height 1478
4 Колёсная база / Wheelbase 2702
5 Дорожный просвет (клиренс) / Ground clearance 125
6 Снаряжённая масса / Total (curb) weight 1260
Полная масса / Gross (max.) weight 1720

Двигатель / Engine

7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, К4М
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, 16V, рядный, DOHC с верхним расположением двух распределительных валов
9 Диаметр цилиндра / Bore 79.5 мм
10 Ход поршня / Stroke 80.5 мм
11 Объём / Engine displacement 1598 см³
12 Система питания / Fuel supply, Aspiration Распределенный впрыск топлива
Атмосферный
13 Степень сжатия / Compression ratio 10.0:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 78 кВт (106 л.с.) при 6000 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 145 Нм при 4250 об/мин

Трансмиссия / Transmission

16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17 КПП / Transmission type JH3/TL4 МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода
  • Название: Renault Fluence – Megane Generation руководство по ремонту и техническому обслуживанию
  • Бензиновые двигатели: К4М 1.6 л (1598 см³) 102 л.с./75 кВт и турбодизельным K9K 1.5 л dCi (1461 см³) 90 л.с./66 кВт
  • Выпуск с 2009 года
  • Серия: «Workshop Manual»
  • Год издания: Октябрь 2009
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
