Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей ваз-2109

Восстановление головки блока цилиндров (ГБЦ)

После снятия головки блока цилиндров она в обязательном порядке промывается ацетоном, камеру сгорания нужно очистить от нагара. Аналогично чистятся такие детали, как распредвал, и клапанная группа.

В процессе осмотра состояния элементов ГБЦ может быть выявлена необходимость замены:

• клапанов;
• пружин;
• направляющих втулок;
• толкателей клапанов и регулировочных шайб;
• крепежных болтов ГБЦ;
• прокладок впускного и выпускного коллекторов.

Дополнительно может потребоваться замена распределительного вала. Если было установлено, что имеет место неравномерность привалочной плоскости головки, можно попробовать провести притирку. Но специалисты рекомендуют при негерметичности ГБЦ производить ее замену.

Девяносто девятая — предел мечтаний-90

Наверное, где-то в Уганде тоже есть своя автомобильная икона, которая была несбыточной мечтой каждого юноши. И скорее всего, они там тоже не особенно мечтали о Мерседесах и Бьюиках. Наших автолюбителей настолько утомили за 40 лет одинаковой машиной Жигули, что 2108, а вслед за ней и 2109, стали настоящими святынями, только доступнее, чем иномарки со страниц журналов. Когда вышла 21099, это была квинтэссенция переднеприводной философии и невероятно популярная и желанная машина.

Во-первых, передний привод уже не казался пугливому автолюбителю чем-то космическим, а во-вторых, это был настоящий седан. Седаны так любит наша публика и временный уход со сцены кузовов этого типа многих огорчал. Теперь же 21099 сияла сразу в двух ипостасях — как единственный отечественный доступный переднеприводный седан, и как единственная альтернатива Пассатам, Орионам, Асконам и прочим звездам европейского вторичного рынка.

Видеообзор ВАЗ 21099

Особенную ценность представляли реэкспортные автомобили ВАЗ 21099. В Европе с ними прощались очень охотно, пробеги были незначительные и чаще всего привозили автомобили с пробегом не более 60-70 тысяч. Для европейских дорог и их топлива — это просто хорошая обкатка. Настоящим сокровищем были 99-е из Финляндии, там же и собранные, а модель с потрохами от полноприводного Гольфа приводила ценителей девяток в обморочное состояние. Это очень редкая машина, и ее встреть гораздо сложнее, чем сам Гольф Синхро.

Все же, что бы ни прикручивали к 21099, она останется машиной прошлого века, которая устаревает ежедневно не только физически, но и морально. И требует, как и все престарелые, ухода и частого ремонта. Владельцы 99-й находятся в более выгодном положении, чем хозяева тех же Дэу Ланос и им подобным. С финансовой стороны. Посмотрим на ремонт ВАЗ 21099 своими руками с этой точки зрения.

Поэтапная сборка двигателя

Сначала установите на коренные шейки коленвал, затяните болты крышек коренных шеек, поставьте заднюю крышку двигателя и маховик.

Далее, поставив собирающийся мотор вертикально на маховик, продолжайте сборку – в таком положении блока очень удобно работать. Собирайте мотор, соблюдая следующую очерёдность:

1. Установите поршни в сборе с шатунами и кольцами в блок, используя оправку для сжимания колец
2. Установив вкладыши, затяните шатунные шейки
3. Поставьте переднюю крышку
4. Закрепите металлический щиток ремня ГРМ и помпу

Дальнейший порядок действий зависит от того, как Вы будете устанавливать мотор на место – ГБЦ можно поставить после установки двигателя на машину, либо сразу.

Особое внимание обратите на моменты затяжки крышек шеек коленвала и болтов головки блока, для соблюдения которых необходим динамометрический ключ. Обтягивая болты ГБЦ, соблюдайте, кроме того, следующую последовательность:

Признаки неисправностей рулевой

Один из главных симптомов — появление стука в области передней оси. Сначала лишний шум едва заметен и проявляется только на неровных дорогах.

В дальнейшем стук может усилиться, появится отдача в рулевое колесо. В этом случае диагностика рулевой рейки обязательна.

Если ничего не делать, то авто может стать неуправляемым уже через 1-2 месяца езды. Выход будет один — менять узел полностью.

Основная причина стука — износ основного зуба, шарнира или рулевой тяги.

Внимание! Перед тем как сделать вывод, проанализируйте стук в рулевой рейке. Он может проявляться всегда или только при наезде на большие ямы.

Давайте выделим основные признаки неисправности и их возможные причины:

Давайте выделим основные признаки неисправности и их возможные причины:

1. Вращение рулевого колеса дается слишком туго, появляются лишние звуки в виде свиста. Возможная причина-утечка жидкости ГУР и ее снижение к минимальной отметке, истирание роторной пары.

2. Вращение рулевого колеса дается туго, но после набора скорости ситуация нормализуется. Одновременно с этим появляется неприятный «зудящий» шум. Основная причина — появление задиров на роторной части и привалочной поверхности.

3. Поворачивать руль тяжело только влево или вправо и при условии низкой температуры ГУР (ниже 25-30 градусов Цельсия). Как только жидкость прогревается до 55-60 градусов, шум пропадает.

4. Поворот руля водителем не совпадает с реальным углом разворота передних колес авто. При появлении такой проблемы машина перестает быть управляемой, ее бросает на поворотах.

5. Возникает сильная вибрация рулевого колеса при движении по плохой дороге. Если же повернуть руль в одну или другую сторону, то звук может пропасть.

6. Потекла рулевая рейка. В этом случае жидкость гидроусилителя появляется на пыльниках. При этом течь будет заметна по снижению уровня в бачке ГУР. Если ничего не делать, то возможен выход из строя сальников вала, его повышенный износ или появление ржавчины.

7. Руль отказывается возвращаться в первоначальное положение или же это происходит, но очень туго. Причина такой проблемы — в деформации вала или картера рейки.

Но это еще не все

Вы должны обращать внимание на неисправности самого гидроусилителя руля.. Здесь признаки проблем рулевой рейки могут быть следующими:. Здесь признаки проблем рулевой рейки могут быть следующими:

Здесь признаки проблем рулевой рейки могут быть следующими:

• Повышенная пенистость жидкости ГУР. Это просто диагностировать — достаточно заглянуть в бачок;
• появляются лишние шумы при повороте рулевого колеса и работе ГУР;
• на холостых оборотах ГУ не работает вовсе. При увеличении оборотов рулевое колесо поворачивать проще;
• пропадает усилие при повороте руля в обе из сторон. Как правило, причина такой проблемы — разрушение резинового кольца.

Ремонт авто

Любая из перечисленных неисправностей требует на ВАЗ ремонт 2109 – периодический или капитальный.

Периодический ремонт автомобиля

Постоянное обслуживание автомобиля заключается в сохранении нормальной работы всех узлов и деталей авто. В этом случае долгое время может, не понадобится капремонт ВАЗ 2109, что значительно уменьшит расходы при эксплуатации машины. Периодичность обслуживания и ремонта авто ВАЗ 2109 нужно выполнять:

• Перед зимой и весной проверяется техническое состояние автомобиля.
• Через 15 000 километров должны выполняться замена масла и фильтра для его очистки.
• После пробега 30 000 километров меняется топливный фильтр.
• По мере физического износа подлежат замене тормозные колодки.
• Через каждые 10 000 километров нужно выполнять диагностику ходовой части.
• После 60 000 километров пробега нужна замена ремня ГРМ.
• Свечи зажигания меняются через 30 000 километров.

Эти работы нужны для предотвращения появления возможных неисправностей. Для более серьезного вмешательства в работу устройства автомобиля нужно использовать руководство по ремонту ВАЗ 2109. При соблюдении всех его основных рекомендаций автолюбитель без больших усилий сможет выполнить своими руками ремонт машины.

Капитальный ремонт двигателя

На необходимость выполнения капитального ремонта мотора могут указывать:

• Нестабильность в работе агрегата.
• Посторонний шум.
• Постукивание в узле.
• Увеличение расхода топлива.
• Уменьшение мощности двигателя.

При выполнении работ восстанавливаются технические характеристики агрегата до величин, которые соответствуют первоначальным показателям. Для этого двигатель вытаскивается из автомобиля ВАЗ 2109, разбирается, составляется дефектная ведомость. Все детали и узлы тщательно обследуются, измеряются, замеряются необходимые зазоры, определяется последовательность и цена ремонта. Детали, подлежащие восстановлению, ремонтируются, пришедшие в негодность меняются новыми. По правилам капитальный ремонт двигателя ВАЗ 2109 нужно делать после прохождения авто 150 000 километров:

• Ремонт двигателя начинается заменой колец и поршней.
• Растачивается блок цилиндров.
• Шлифуется шейка коленчатого вала.
• Осматривается визуально стартер.
• Определяется исправность генератора, распределителя зажигания.
• Меняются в системе охлаждения термостат, насос, шланги, ремни привода.
• Очищается от грязи и промывается радиатор.

Все узлы собираются в обратном порядке их разборки.

Особого внимания требует ремонт ГБЦ ВАЗ 2109:

• С впускной трубы удаляется карбюратор(см.Ремонт карбюратора ВАЗ 2109 в домашних условиях).
• Снимаются его прокладки.
• Извлекается теплоизоляционный щиток карбюратора.
• С автомобиля снимается головка блока цилиндров.
• Снимаются патрубок для забора теплого воздуха, выпускной коллектор, и впускная труба. Извлекаются прокладки.

• Выкручиваются свечи зажигания, датчик температуры ОЖ.
• Вытаскивается распредвал.
• Снимаются натяжной ролик и упорная шайба, расположенная под ним.
• Извлекаются клапаны и упоры для них.
• Все детали узла промываются в бензине, протираются, высушиваются.
• Визуально осматриваются, определяется их исправность. При необходимости ремонтируются или заменяются новыми.
• Сборка узла выполняется в обратном порядке.

Устройство ВАЗ-21099

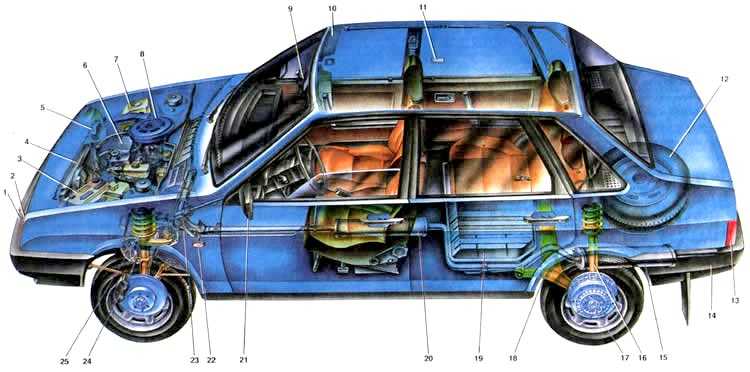

1. Передний бампер; 2. Блок-фара; 3. Аккумуляторная батарея; 4. Радиатор системы охлаждения; 5. Заборник холодного воздуха; 6. Двигатель; 7. Бачок для жидкости смывателя стекол; 8. Воздушный фильтр; 9. Внутреннее зеркало зад нею вида; 10. Противосолнечный козырек; 11. Плафон освещения салона; 12. Запасное колесо; 13. Задний фонарь; 14. Задний бампер; 15. Основной глушитель; 16. Амортизатор задней подвески; 17. Задний тормоз; 18. Балка задней подвески: 19. Топливный бак; 20. Дополнительный глушитель; 21. Наружное зеркало заднею вида; 22. Боковой указатель поворота; 23. Рулевой механизм; 24. Передний тормоз; 25. Телескопическая стойка передней подвески.

Инструменты

Прежде чем перейти к непосредственной инструкции ремонта кузова Ваз 2109, хотелось бы остановиться на выборе правильных инструментов. Каждый профессионал, мастер своего дела подтвердит то, что хороший инструмент – это половина успешного завершения любой ремонтной операции.

Итак, список необходимых инструментов на кузовной ремонт «девятки» довольно-таки широк, так как работа отнюдь не простая и потребует немалого количества специфических приборов:

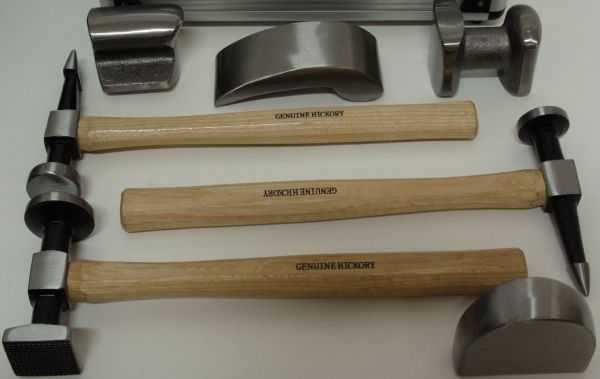

• Обязательны специальные молотки, хотя бы 3 их вида с разными размерами для проведения рихтовочных работ;
• Болгарка с насаженными кругами (нужны разные диски, прекрасно снимающие ЛКП и ржавчину);
• Желательно, чтобы в гараже имелся баллон с углекислотой (примерно на 10 куб);

Кузовной ремонт ваз 2109 и инструмент

• Без сварки при кузовных работах, как без рук (лучше подобрать аппарат с макс. током 150 А);
• Хорошие зубила с закаленными остриями и несколько таких же сверл по металлу;
• Подъемник (лучше, чтобы было 2 домкрата);
• Хорошая щетка по металлу (она понадобится для зачистки ржавых участков кузова);
• Стандартный комплект инструментов автомобилиста (ключи, отвертки и т.д).

Слабые места

Какими слабыми местами обладает кузова отечественной девятки? Попробуем узнать.

При обнаружении прогнивших или деформированных элементов кузова автомобиля, их необходимо снять и выполнить соответствующие мероприятия по восстановлению целостности данных участков.

К наиболее уязвимым участкам кузова ВАЗ 2109 относят:

• Передний пол, пороги с усилителями, двери, крылья и днище задней части кузова;
• Капот имеет относительную выносливость, но с течением времени начинает терять прежние свойства. Особенно сильно страдает участок над аккумуляторной батарее. Здесь чаще всего владельцы девятки замечают образование ржавчины;
• Заметная проблема, с которой сталкиваются многие водители — это пол топливного бака;
• Отражатели оптики, глушитель также не могут похвастаться длительным сроком без появления признаков ржавчины.

Коррозия очевидна

Коррозия — это главный враг практически всех отечественных автомобилей. Хотя антикоррозийные покрытия выполняются достаточно неплохо, время, погодные условия и особенности наших дорог убивают все, ржавчина активно начинает поедать металл и с этой проблемой нужно бороться.

Борьба с проблемами в общих чертах

Чтобы избавиться от проблемы образования ржавчины на кузове, необходимо проделать определенную работу. Самостоятельно или с помощью специалистов, решайте сами.

1. Разберите моторный отсек, слейте охлаждающую жидкость и снимите радиатор.
2. Снимите все двери.
3. Если впереди имеется усилитель (телевизор), тогда его также предстоит разобрать.
4. С помощью болгарки срезаются все поврежденные участки;
5. Если проржавели крылья, панели, их придется срезать.
6. Если образовались отверстия, дыры из-за коррозии, их можно заварить или использовать заплатки.
7. Участки, которые не отличаются высокой коррозийной стойкостью, рекомендуется дополнительно закрывать металлическими вставками.
8. Брызговики специалисты советуют усилить дополнительными вставками, после чего закрепить точечной сваркой.
9. Новые детали кузова, которые устанавливаются на место проржавевших, обязательно подгоняются в соответствии с нормативами.
10. Крылья и пороги после обработки крепят на саморезы, болты и сварку.
11. Восстановление геометрии кузова является обязательным мероприятием, на которое тратится большая часть времени. Для этого вам потребуется стапельный станок, на котором фиксируется машина, и выполняется подгонка в соответствии с нормами контрольных точек.
12. Следующий этап — это сварка нового пола, если таковой потребовался в результате оценки состояния кузова. При восстановлении пола используют заплатки, соединители и усилители. На завершающем этапе пол покрывается антикоррозийными составами.
13. Арки проще приобрести новые, нежели пытаться восстановить старые. Покрывать их можно смолой и отработанным маслом, смешанными между собой. Такая смесь отлично противостоит ржавчине. Только ни в коем случае не используйте такой состав для обработки днища.

В процессе кузовного ремонта зачастую требуется поднимать машину на домкрате. Если участки для домкрата проржавели, для поднятия авто используйте подмоторную балку.

Дыры, ржавчина

Зачастую самостоятельно кузов ремонтируется в том случае, если пострадали небольшие участки, образовались вмятины или дыры из-за воздействия ржавчины. Помимо исправления геометрии, выполняется покраска и полировка.

Более серьезные деформации повреждения, вызванные столкновениями, ДТП, обязательно подразумевают обращение в специализированные мастерские. Здесь, ориентируясь на контрольные точки и используя профессиональное оборудование, можно максимально корректно восстановить кузов, не нарушая его геометрия, сохраняя жесткость и прочие заводские параметры. Иногда их можно даже улучшить.
