Почему дергается стрелка спидометра

4. Панель приборов

Deer, Safe

Sailor, So Cool, Pegasus, Sing

Поиск неисправностей

1. Такие неисправности, как погрешности показаний (за исключением случаев механического повреждения приводной шестерни) или нечеткое изображение на жидкокристаллическом дисплее вызваны внутренними отказами приборов, поэтому при появлении подобных отказов необходимо произвести проверку технического состояния приборов и, в случае необходимости, заменить неисправный прибор новым.

2. В случае появления значительных погрешностей в показаниях приборов и электронного одометра, неисправность можно исправить снятием и последующей установкой по схеме, приведенной на рисунке.

После этого открыть источник питания и быстро вращать роторы для наблюдения изменений показаний одометра, на основании чего можно сделать выводы об исправности датчика. В случае необходимости заменить датчик новым.

3. Погрешности показаний тахометра обычно вызваны внутренними неисправностями прибора. В этом случае необходима замена тахометра новым. Техническое состояние тахометра может быть проверено следующим образом:

  • Завести автомобиль, после чего проверить напряжение входного сигнала тахометра (напряжение должно составлять 6 В или около того).
  • В случае отсутствия напряжения сигнала, проверить систему электропитания всего автомобиля для устранения неисправности.
  • Разъем жгута проводов может быть вставлен в панель инструментов только при условии, что напряжение входного сигнала соответствует норме, а панель приборов функционирует без отклонений.
  • В случае неисправности панели приборов, заменить её новой.

4. Неисправности топливного расходомера и водного термометра:

  • В случае, если расходомер топлива показывает какое-то количество топлива после отключения питания, отсоединить датчик от разъема жгута проводов перед поиском неисправности. Если показания расходомера после этого не меняются – неисправность вызвана внутренними отказами прибора. В этом случае необходимо просто заменить расходомер новым. Если показания расходомера после отсоединения датчика изменяются в меньшую сторону – неисправность вызвана отказом датчика. В этом случае необходимо заменить датчик новым.
  • Если показания водного термометра не изменяются, может быть три причины неисправности: внутренняя неисправность датчика, обрыв проводки или внутренняя неисправность индикатора. Проводить проверку можно следующим образом: отсоединить разъем жгута проводов от датчика и провод «массы» от конца датчика, при этом показания прибора должны возрасти. Если так и произошло, причиной неисправности является отказ датчика, необходимо заменить датчик новым. Если значения показаний остаются без изменения, неисправен сам прибор, при условии, что жгут проводов и разъемы в норме. В этом случае необходимо заменить неисправный прибор новым.

Нормальный диапазон показаний указателей панели приборов

Спидометр

Реальная скорость, км/час 20 40 60 80 100 120 140 160
Показания скорости, км/час 20 ± 3 42 ± 3 62 ± 3 82 ± 3 102 ± 3 123 ± 3 144 ± 3 164 ± 4

Тахометр (Deer, Sailor, So Cool, Safe)

Реальная частота вращения, об/мин 1000 2000 3000 4000 5000 6000 7000
Показания частоты вращения, об/мин 1000 ± 100 2000 ± 200 3000 ± 150 4000 ± 200 5000 ± 250 6000 ± 300 7000 ± 350

Тахометр (Pegasus, Sing)

Реальная частота вращения, об/мин 750 1000 2000 3000 4000 5000 6000
Показания частоты вращения, об/мин 755 ± 15 1020 ± 30 2000 ± 120 3000 ± 150 4000 ± 200 5000 ± 250 6000 ± 300

Датчик скорости — возможная причина неполадок

В старых моделях машин, датчик представлял собой моторчик, вращающий тросик. Скорость его вращения зависела от частоты оборотов полуосей трансмиссии. Сейчас в автомобили устанавливают датчики электронного типа. Они фиксируют скорость вращения вторичной оси на заднеприводных машинах или левого переднего колеса на машинах с передним приводом.

Причинами поломки датчика скорости могут быть следующие факторы:

  • Истечение предельного срока службы электронного прибора;
  • Механические повреждения, возникшие вследствие чрезмерного физического воздействия;
  • Нарушение в электрической цепи из-за повреждения проводов или плохого контакта;
  • Нарушения в работе, вызванные эксплуатацией в экстремальных условиях, при повышенной загрязненности или влажности, например, во время гонок по бездорожью;
  • Установка бракованного или не предназначенного для этой марки машины датчика.

Первым сигналом того, что датчик скорости в скором времени выйдет из строя, может оказаться прекращение работы одометра. Хотя часто это происходит одновременно. Таким образом, увидев, что пробег автомобиля перестал изменяться, нужно озаботиться заменой датчика скорости

Эксперты советуют при возникновении проблем со спидометром, первым делом обратить внимание именно на датчик, а уже потом разбираться с приборной панелью и другими узлами

Возможные причины подергивания стрелки

Квалифицированные специалисты, имеющие нужное оборудование, оперативно разберутся и устранят проблему. Но, как это часто бывает, все неисправности проявляются, когда вблизи нет ни одной СТО. Поэтому лучше заранее узнать, в чем может быть причина той или иной неисправности, в том числе и спидометра. Ведь иногда это действительно критично и может привести к большим проблемам.

Для начала нужно убедиться, что причина, из-за которой скачет спидометр, не скрывается в неисправности приборной панели. Может случиться, что там просто нарушился контакт

Если контакты в порядке, стоит обратить внимание на целостность пластмассовых шестеренок и надежность крепления разъема одометра. То, что причина подергиваний стрелки спидометра кроется в приборной панели, можно предположить по нескольким признакам:

  • Одновременно с отказом прибора измерения скорости и одометра, перестала работать подсветка;
  • Из панели доносится посторонний звук, похожий на жужжание или хруст.

Такие проблемы возникают из-за отсутствия в течение длительного времени надлежащего технического обслуживания и, как правило, становятся следствием:

  • Проблем с электропроводами, которые от старости или напряженной эксплуатации могут перетереться, что приводит к короткому замыканию;
  • Попадания в панель приборов воды, из-за чего электроника выходит из строя;
  • Поломки пластмассовых шестеренок, работавших на увеличенных нагрузках, или изготовленных с нарушением технологии;
  • Поломки крепления тросика, передающего момент вращения от вала к спидометру.

Хотя исправить такие неисправности довольно легко и недорого, автолюбители зачастую меняют спидометр на новый. А иногда и покупают новую приборную панель. Потратив, в последнем случае, довольно значительные средства, владелец машины совсем не гарантирует себе, что все начнем работать. Ведь могут быть и другие причины, из-за которых стрелка спидометра начала скакать и дергаться.

Разберемся, почему еще может перестать работать спидометр.

Другие причины неисправности спидометра

Существуют и другие причины, почему дергается стрелка у спидометра. Уже говорилось о пластиковых шестернях в панели приборов, которые легко могут быть подвержены из-за механического воздействия. Даже зная об этом, приборную панель современного и технически сложного автомобиля лучше самостоятельно не разбирать, а сразу обратиться к мастеру.

Вряд ли удастся самостоятельно найти проблемы в электросети. Ведь для того, чтобы понять, какой из многочисленных проводков перестал проводить ток, нужно специальное оборудование, например, мультиметр. И, кроме этого, нужно уметь пользоваться этим прибором. Сейчас перечислили две возможные причины неисправности спидометра, а ведь могут быть и другие, например:

  • Стрелку аналогового спидометра может просто заклинить в определенном положении;
  • Скрутка показаний прибора часто приводит к поломке, так как влечет повреждение вращающихся шестеренок в механических устройствах или блокировку системы в электронных приборах;
  • Спидометр часто перестает работать, так как должен, при попытках провести тюнинг двигателя.

Перечисленное в статье дает возможность понять, что именно может привести к тому, что машина едет с постоянной скоростью, а у стрелки спидометра начинаются подергивания. Еще раз стоит сказать, что самостоятельно диагностировать проблему и даже попытаться ее решить, можно лишь на самых простых устройствах. Но это не рекомендуется делать на современных, оборудованных микросхемами, спидометрах. Этим можно лишь навредить автомобилю и превратить дешевый ремонт в дорогую замену множества деталей.

Справедливости ради, необходимо отметить, что отказ спидометра редко влияет на жизненно важные характеристики машины и не особо отражается на сроке ее службы. Если, конечно, не затягивать с ремонтом. Гораздо большее значение это имеет на размер штрафов за превышение скорости. Но ситуации бывают разные и все приборы источника повышенной опасности, каким и является автомобиль, должны находиться в исправном состоянии.

Ремонт

В зависимости от выявленных повреждений следует осуществлять ремонт.

Датчик

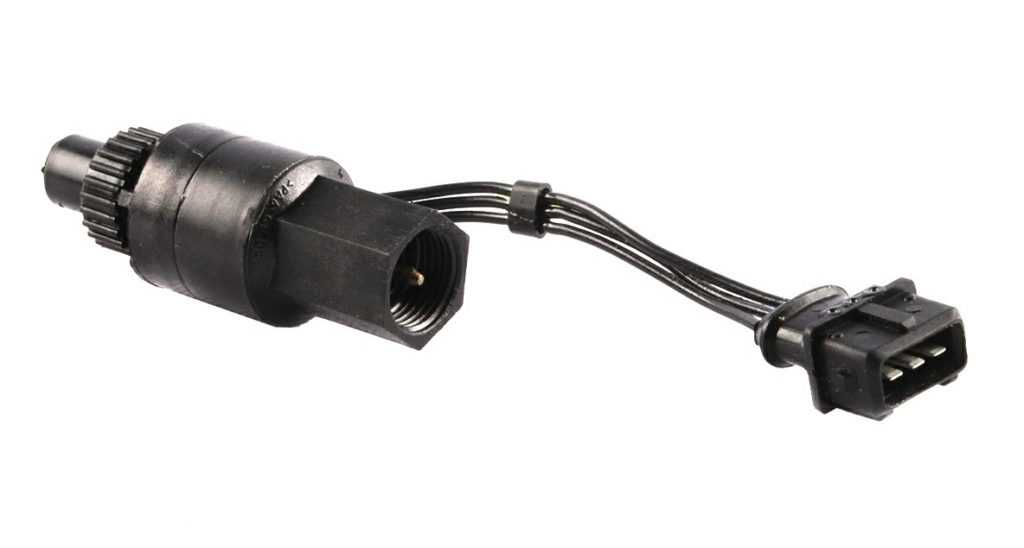

Датчик скорости

Порой именно датчик становится причиной поломки спидометра. Обычно первым сигналом к неисправности является остановка одометра, отвечающего за подсчет километров, а затем выход из строя самого спидометра. В этой ситуации следует произвести замену датчика, чтобы избавить себя от диагностики всех остальных составляющих узлов.

Оборвался трос

При обрыве троса устанавливается новый гибкий вал. Перед тем, как установить вал следует проверить работу спидометра на предмет заедания. Для этого конец гибкого вала соединяют со спидометром и медленно поворачивают другой конец троса. Движение должно быть плавным без рывков и заедания.

Если при работе слышен стук или вибрация, то причины вызваны:

  • неверным присоединением гибкого вала;
  • плохим закреплением гайки;
  • отсутствием смазки на тросе;
  • попаданием грязи в посадочное место под трос.

После устранения выявленных поломок, спидометр восстанавливает работу. Если этого не произошло, то его придется заменить полностью.

Проводка

Нарушение в работе прибора может быть вызвано плохим соединением проводов или их разрушением. При выявленных повреждениях разорванные провода следует спаять или заменить, а плохое соединение устранить дополнительным обжимом и зачисткой контактов.

Шестеренки

В основном шестерни выполняются из пластмассы, что приводит к истиранию зубьев или их слому. Если они сломались, то слышен звук похожий на жужжание. Заменить их несложно, достаточно снять приборную панель и произвести замену.

Не всегда собственными силами можно справиться с поломкой. Иногда требуется более глубокая диагностика с бортовым компьютером и привлечением профессионалов.

Электронный

В электронном спидометре измерение скорости производится бесконтактным способом. Существуют несколько вариантов действия приборов, использующих оптоэлектронный принцип, но самые распространённые скоростемеры — это измерители, построенные на эффекте Холла

Поэтому внимание большей частью уделяется именно последним приборам. В датчике скорости тросик, соединённый с ведомым валом КПП, вращает магнитный диск с вырезом или выступом (точка отсчёта)

Магнит в зависимости от скорости вращения меняет интенсивность магнитного потока, что влияет на сопротивление металлического датчика под напряжением. Импульсы поступают в электронную схему спидометра, которая задаёт угол отклонения стрелки на циферблате панели приборов.

Неисправности электронного спидометра и их устранение

У электронного измерителя скорости поломки проявляются практически также, как и у механических аналогов с дополнительными нюансами. Прибор не показывает скорость, соответствующую действительности. В ином случае стрелка замирает и не опускается до нуля. Бывает, что на панели показано скачкообразное движение индикатора.

Прежде чем начать заниматься разборкой панели приборов при полном отказе скоростемера, нужно проверить целостность предохранителей, находящихся в отдельном блоке. Иногда, ремонт заканчивается банальной заменой предохранителя.

В любом случае не мешало бы знать, как проверить работоспособность электронного скоростемера. Неисправности спидометра в основном связаны с датчиком скорости (ДС). Если стрелка опустилась вниз или замерла без движения, то в первую очередь проверяют это устройство. Чтобы сделать диагностику, нужно прибор снять с машины. Для этого поступают следующим образом:

  • автомобиль загоняют на яму;
  • снизу находят ДС. На большинстве автомобилей датчики устанавливают в корпусе КПП;
  • размыкают коннектор с трёхжильным проводом;
  • накидным ключом отвинчивают крепёжный болт;
  • датчик вынимают из гнезда;
  • на ответной фишке находят три контакта, один крайний — «масса», другой — плюс (12 В). Средний контакт источник сигнала, соединённый проводом с ЭБУ;
  • мультиметром проверяют напряжение на одной из крайних клемм. Если ток отсутствует, то проверяют целостность подводящего провода и его подсоединение;
  • на центральный контакт накладывают проводом с напряжением 12 В. Если при этом стрелка начинает двигаться, то это означает поломку датчика скорости;
  • убедившись в негодности ДС, производят его замену.

Если датчик скорости оказался исправным, то все подозрения в поломке падают на электронный блок управления. В условиях гаража ремонтировать ЭБУ практически невозможно. Этот своеобразный компьютер — довольно сложное электронное устройство и дилетантам доступ к его содержимому «запрещён».

Признаком ответственности ЭБУ за поломку спидометра является загорание надписи «Check Engine». Самостоятельно выяснить конкретную причину расстройства «мозгового центра» может владелец автотранспорта, профессионально владеющий ноутбуком со специальным программным обеспечением. В противном случае лучше отказаться от попытки ремонтировать ЭБУ своими руками, а обратиться в СТО.

Самостоятельный ремонт механического спидометра

Механический спидометр, называемый еще аналоговым, работает и показывает скорость движения с помощью отклоняющейся вдоль цифровой шкалы стрелки. Движение вызывается поворотным усилием, оказываемым электрическим током на катушку, которая соединена со стрелкой. Сама катушка старается повернуться, так как внутри нее крутится магнит, которому передает вращение гибкий вал, соединенный с датчиком снятия скорости. У разных машин он может быть установлен в разных местах. Но чаще, скорость снимается с вторичного вала двигателя или с привода левого переднего колеса. Чем выше скорость движения машины, тем быстрее крутится магнит и тем сильнее отклонение катушки со стрелкой.

Принцип работы стрелочного механического спидометра показан, чтобы понять, где может скрываться проблема, вызвавшая неисправность прибора. На аналоговом устройстве проблема будет видна сразу. Стрелка начинает дергаться, плавать или лежать на нуле, независимо от скорости движения автомобиля. Чаще всего, ломаются механические части. Чтобы стать точно уверенным в этом, нужно демонтировать прибор. Для этого необходимо извлечь приборку.

Извлечение панели со своего штатного места осуществляется следующим образом:

Необходимо найти и отжать все клипсы по периметру приборной панели

Важно знать, что у разных моделей клипсы могут располагаться по-разному. Отжимание лучше производить какой-нибудь твердой пластиковой пластиной.
После отжатия клипс снимаются разъемы контактов, находящиеся с тыльной стороны приборки.
Затем отвинчивается гайка, с помощью которой крепится гибкий трос

В это время станет понятно, исправен трос и в нем ли причина скачков стрелки спидометра. Если он порван или поврежден, его меняют на новый.
Если причина неисправности не обнаружена, начинается проверка целостности узлов и деталей, а также надежность их соединения и крепления.
Визуально обнаруженные поврежденные элементы заменяются новыми. Контакты соединения протягиваются.
Завершающим этапом является установка приборной панели на место.

Скорее всего, проблема будет устранена и спидометр начнет работать, как новый

Необходимо обратить внимание, что речь шла о простейшем механическом устройстве. В более сложных, современных спидометрах так легко не разобраться и это должен делать профессионал, обладающий необходимой квалификацией и имеющий специальное оборудованием

Самые распространенные поломки

Из строя может выйти, как спидометр — показывающий скорость, так и одометр — счетчик километража. Неполадки могут проявляться в различных вариантах, это неподвижная стрелка на приборе, посторонние шумы в приборной панели или неверные показания во время движения. Причины поломок у механических и электронных спидометров различаются.

Механический

Механические приборы делятся на виды:

  • стрелочные — состоит из металлической пластины с нанесенной шкалой и стрелки указывающей скорость движения;
  • ленточные — окрашенная лента на размеченной шкале показывает скорость;
  • барабанные — индикатором является лента, движущаяся между катушками и указывает скорость на размеченной горизонтальной шкале.

До сих пор в автомобилях встречаются спидометры стрелочного типа. Состоят они из червячного узла с вращающейся шестерней, тросиковым приводом, магнитного элемента. Сопутствующим элементом, соединенным с тросиком, является одометр, который считает километраж.

Принцип работы основывается на вращении вторичного вала коробки передач, которое провоцирует движение троса. В свою очередь, трос соединен с магнитом, который приводит в движение стрелку путем «утягивания» металлической пластины.

Неисправности

Причиной выхода из строя механического спидометра может быть:

  • залипание стрелки;
  • износ шестеренок;
  • обрыв тросика;
  • окисление контактов и разрыв соединительных проводов;
  • выход из строя электронной системы приборной панели.

Практически любая проблема может быть устранена самостоятельно, если правильно выполнена диагностика и установлена причина.

Электронный

Отсутствие механической связи между показаниями приборной панели и вторичной валом коробки передач характеризует электронный спидометр. Работа осуществляется при помощи датчиков: оптоэлектронного и безтросового.

Возможные проблемы выхода из строя:

  • нарушение работы приборной панели, датчика скорости, электронной начинки спидометра;
  • разъединение проводов и нарушение их целостности;
  • окисленные или грязные разъемы;
  • блокирование системы, неверно установленный чип-тюнинг.

Диагностику можно осуществить самостоятельно или обратиться за профессиональной помощью в автосервис.
