Замена фильтра бензонасоса на daewoo nexia: пошаговая инструкция и фото

Как поменять топливный фильтр

  • Ставим под фильтр емкость для сбора вытекающего из топливопровода бензина.

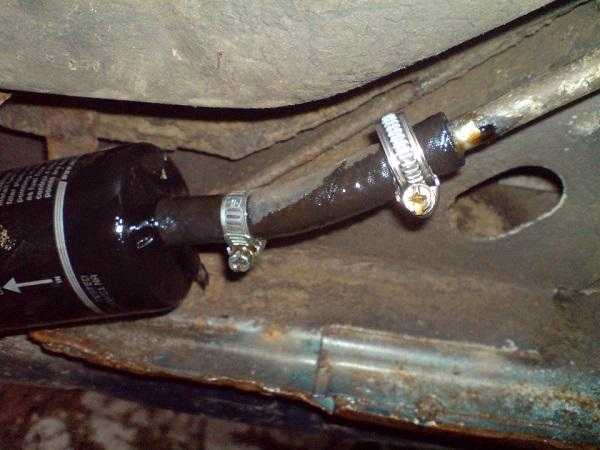

  • Откручиваем от фильтра подводящую трубку (от бензобака). Трубка фиксируется к штуцеру фильтра прижимной гайкой. Головка гайки рассчитана под рожковой ключ на 16. На самом штуцере предусмотрен шестигранник под рожковой ключ на 21.

Из трубки начнет течь бензин. Специалисты советуют перекрывать течь заглушкой/чопиком. Но можно обойтись и без этого, если проводить замену фильтра на Daewoo Nexia с пустым бензобаком.

Откручиваем от фильтра отводящую трубку (идет на топливную рампу). Отводящая трубка имеет аналогичное крепление с подводящей. Мастеру потребуются рожковые ключи на 16 и 21.

Обратите внимание, прижимные гайки трубок оснащаются уплотнительными колечками. Не потеряйте прокладки, если они в нормальном состоянии, то их допустимо использовать повторно

Откручиваем хомут, которым топливный фильтр фиксируется к задней балке. Хомут прикручен болтом с головкой под ключ на 13.

  • Извлекаем старый топливный фильтр.
  • Ставим на место изношенного новый фильтрующий элемент. Не забудьте поставить уплотнительные колечки в прижимные гайки. Кстати, если старые колечки имеют следы механического износа (порывы, порезы и пр.), то колечки обязательно и непременно нужно заменить на новые. Без уплотнительных колечек бензин будет прокапывать в местах подсоединения трубок к фильтру.
  • Собираем узел в обратной последовательности.
  • Делаем пробный заезд. Двигатель с первого раза точно не заведется, как и со второго и даже с третьего. Ведь топливной системе необходимо создать давление в трубопроводной магистрали.

Многие мастера отмечают, что резьбовые соединения на топливном фильтре успевают за время эксплуатации Daewoo Nexia порядочно закиснуть. Автор видеоролика столкнулся с аналогичной проблемой. Прижимная гайка на отводящем шланге сильно прикипела. Мастер не стал откручивать саму прижимную гайку, чтобы не испортить топливную трубку. Вместо нее мастер прокручивал сам корпус фильтра.

Велик соблазн срезать болгаркой закисший и прикипевший крепеж. Но этого делать ни в коем случае нельзя, так как произойдет воспламенение паров бензина .

Топливный насос Дэу Нексия. Признаки неисправности бензонасоса.

Ничто так не радует слух автовладельца, как ритмичный стук четко отлаженного бензинового двигателя, поэтому любые посторонние шумы в биении автомобильного сердца воспринимаются как крайне тревожный симптом. Что уж говорить о серьезных «перебоях» или ситуациях, когда мотор внезапно замирает в гнетущей своей неопределенностью тишине. И здесь владельцу понадобятся все его опыт и искусство, чтобы, уточнив симптомы, правильно выставить диагноз и определиться с ремонтом.

Как говорят практики, все причины в перебоях работы двигателя Дэу находятся между свечами и бензонасосом. Предположим, что, выкрутив свечу, мы уже убедились в наличии на ней сильной искры

В подобной ситуации очень важно знать характерные признаки, указывающие на то, что топливный насос Дэу Нексия (бензонасос нексия) стал причиной бессонницы хозяина

Как правило, неисправность бензонасоса в Нексии заключается в том, что он перестает поддерживать нормальное давление в топливной системе, равное 2,7-2,9 кгс\см2. При этом в большинстве случаев давление падает, в результате чего топливо не разбрызгивается форсунками, а стекает в цилиндр, где не успевает сгорать полностью. Как следствие, неустойчивая работа двигателя, которая проявляется в следующем:

  • Во-первых, трудности с пуском «на холодную», особенно в сильный мороз. Подобная проблема очень часто встречалась на 16-клапанных Нексиях 2005-2006 годов выпуска, когда в целом исправный топливный насос в морозную погоду, сам будучи настывшим, не выдавал нужного количества оборотов, а после прогрева двигателя разогревался и сам. В итоге,проблема носила сезонный характер, хотя и доставляла кучу приятных эмоций счастливым обладателям новых автомобилей.
  • Во-вторых, падение тяги, троение и наличие сильного выхлопа. От недостатка давления в топливной системе топливо недосгорает, не передавая двигателю необходимой мощности, но выдавая обильный смрад. Очевидно, что машина при этом «тупит» и не хочет разгоняться.
  • В-третьих, остановка двигателя на поворотах и на холостом ходу. Поскольку при выжимании сцепления и снятии газа происходит падение оборотов двигателя, то ослабший топливный насос Нексии не выдает необходимого давления, достаточного для бесперебойной работы двигателя, и, как результат, машина глохнет.
  • В-четвертых, рост расхода топлива. Недостаток давления в системе вынуждает водителя постоянно использовать так называемые перегазовки, а медленный разгон провоцирует сильнее нажимать на газ. В итоге повышенный расход топлива, причем очень существенный.

Как отмечали многие владельцы Нексии, топливный насос производства KAFUS, устанавливаемый на эти машины, был очень требователен к топливу и к условиям эксплуатации, да и сам был выполнен не лучшим образом. Поэтому многие вместо ремонта сразу решались на замену барахлящего агрегата, справедливо считая, что аналог от BOSCH (серии 05804530) будет работать гораздо лучше заводского оригинала.

Однако справедливости ради следует сказать, что подобные проблемы могут появляться и при неисправностях регулятора давления топлива в топливной рейке. Посылая ошибочные сигналы бензонасосу, неисправный датчик заставляет его создавать избыточное давление в системе и сильно переливать. Как результат, происходит образование излишне богатой смеси, что провоцирует перерасход топлива и в целом похожий симптомокомплекс. Прояснить ситуацию может только изучение уровня давления топлива на СТО. Кстати, если вы решились на замену бензонасос нексия, цена его в будет максимально соответствовать вашим ожиданиям. Наши специалисты смогут помочь в выборе стабильно работающего агрегата от проверенного и авторитетного производителя с разумной стоимостью.

2199-5-21-10

Выводим топливный фильтр из кронштейна.

Устанавливаем фильтр в обратной последовательности.

Наконечники топливных трубок надеваем на штуцеры фильтра до защелкивания фиксаторов. Установив предохранитель топливного насоса, включаем зажигание и проверяем герметичность соединений.

[Техническое обслуживание Daewoo Gentra на 15 000/75 000/105 000 км пробега] [Техническое обслуживание Daewoo Gentra на 30 000/60 000 км пробега] [Техническое обслуживание Daewoo Gentra на 45 000/135 000 км пробега] [Техническое обслуживание Daewoo Gentra на 120 000/150 000 км пробега]

Замена топливного фильтра Daewoo Gentra

Топливный фильтр на Дэу Нексия — где находится, особенности выбора

На все Нексии с бензиновыми двигателями 1.5 и 1.6 топливный фильтр вынесен отдельно, и расположен под днищем автомобиле, возле бензобака. Артикул оригинала — 96130396, также встречаться под номером 25055129. Цена — 300 руб. Выполнен в металлическом корпусе, как правило, серебристого цвета. Крепиться к металлическим трубкам, поэтому на концах патрубков фильтра имеется резьба. Под таким же артикулом встречается и аналогичный фильтр от General Motors, который также является официальным поставщиком для Дэу. По характеристикам, размерам и конструкции идентичен с оригинальным.

Динна, мм

Диаметр, мм

Резьба соединения впуск/выпуск

114

55

М16×1.5

Аналогичный бензофильтр в оригинале установлен также и на Daewoo Espero. Наиболее же популярные заменители от других производителей представлены ниже в таблице.

Производитель

Артикул

Цена, руб.

Amd 4.5

AMD.FF27

140

MANN-FILTER 4.1

WK 612/2

440

SCT 3.8

ST 329

160

Bosch 3.6

0986450119

350

Фильтр-сетка насоса отличается в зависимости от года установки. Модель старого образца (до 2002 г.) имела артикул 96183953. У нее отсутствовала пластиковая ножка, а диаметр крепежного отверстия — 22 мм. Наиболее популярный аналог — Amd FP163, цен — 50 руб. Сетка нового образца (после 2002 г.) имеет артикул 96350078-2. На ней присутствует пластиковая ножка-крепление, а диаметр отверстия — 12 мм. Самый популярный заменитель — Amd FP164, цена — 60 руб.

Топливный модуль, в котором и расположен бензонасос вместе с сеткой тоже отличался в зависимости от года выпуска автомобиля. До 2002 г. ставили 96350078, после — 96494976.

Инструкция по замене

Выполнять процедуру удобнее на смотровой яме, эстакаде или подъемнике. Если такой возможности нет, то следует приподнять правую заднюю часть автомобиля с помощью домкрата.

Инструменты

Для осуществления процедуры необходимо приготовить:

  • ключи на «13», «16» и «21»;
  • деревянные чопики;
  • уплотнительные резиновые кольца для магистралей;
  • емкость для бензина;
  • новый топливный фильтр;

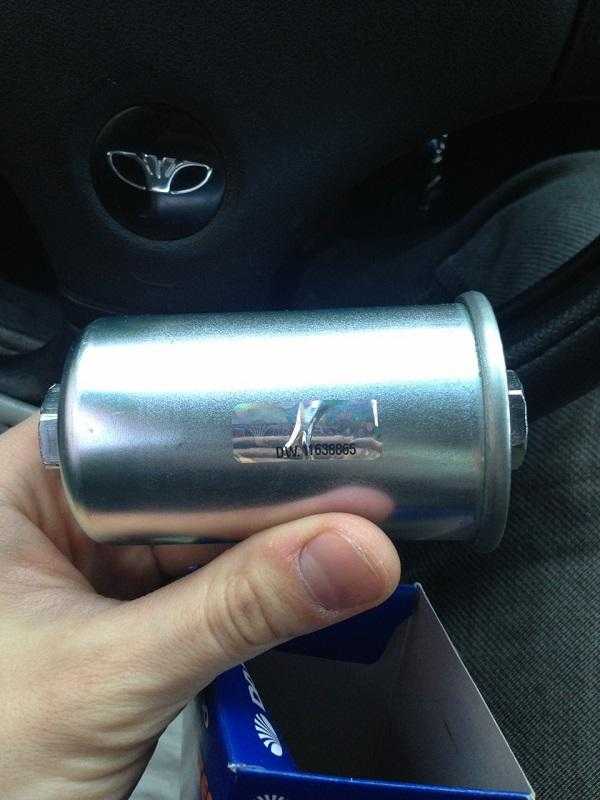

Оригинальный топливный фильтр

чистые тряпки.

  1. Сначала следует отсоединить провод массы от клеммы аккумулятора.
  2. Следует также сбросить давление в топливной системе.
  3. Фильтр для топлива нужно очистить от загрязнений.
  4. Далее ключом на «16» ослабляют штуцера от топливных магистралей, при этом штуцер на фильтре можно удерживать с помощью ключа на «21».


Ослабляем штуцера

Прежде чем производить замену, следует подставить емкость для выливающегося бензина.
Теперь следует открутить каждый штуцер магистрали. После отсоединения трубки внутрь ее нужно вставить заготовленный деревянный чопик.
Затем с помощью ключа на «13» нужно полностью открутить болт, удерживающий хомут.

Удерживающий болт на хомуте Снимают старый элемент.

Отсоединенные магистрали Устанавливая новое изделие, надо обратить внимание, чтобы надпись «IN», нанесенная на нем, находилась с той стороны, где будет подключаться трубка подачи топлива. Если такой надписи нет, то должна быть стрелка, указывающая направление движения топлива в системе

Направление топливного потока

При установке нового изделия сначала следует установить гайки на концах магистралей, затем надеть хомут на корпус и затянуть болт, а потом можно закручивать гайки на наконечниках магистралей.
Перед подключением труб следует проверить состояние уплотнительных колец, расположенных в месте их подключения к фильтру. Кольца служат для лучшей герметизации. Если они изношены, имеют какие-либо дефекты, их необходимо заменить на новые.
Теперь следует подключить аккумулятор.

Подключаем аккумуляторную батарею

После проделанных работ следует завести двигатель и дать ему поработать 5 минут вхолостую. После этого необходимо проверить соединения труб на герметичность. Если есть какие-либо подтеки, то следует подтянуть гайки креплений.

Своевременность замены фильтра для топлива на Daewoo Nexia продлит срок эксплуатации автомобиля, способствует стабильной работе двигателя.

Как произвести сброс давления срочно?

Бывают случаи, когда разгерметизацию топливной системы нужно провести, а ждать, пока давление упадет, времени нет. Тогда сбросить давление можно насильно. Алгоритм действий по данной процедуре следующий: 1. Отсоединить минусовую клемму аккумуляторной батареи. 2. Предохранитель, который отвечает за узел системы питания электрического бензонасоса, следует извлечь. Он имеет маркировку F3. 3. Подключить аккумуляторную батарею. 4. Запустить мотор и дать ему поработать минуты две. За это время выработается оставшееся горючее в системе. Процедура закончена. Давление сброшено. Мотор можно заглушить. 5. Обесточить автомобиль. 6. Предохранитель с маркировкой F3 подсоединить обратно.

Источник

Инструкция по замене фильтра бензонасоса Дэу Нексия

Прежде чем приступать к работам по замене, следует подготовить необходимый инструмент и собственно сам фильтр. Из инструмента потребуется:

  • рожковые ключи на 13, 16 и 21;
  • емкость под слитый бензин;
  • деревянные затычки.

Ну и конечно новый фильтр. Стоит также отметить, что в комплекте с фильтром должны быть две медные шайбы. Если они отсутствуют, тогда их необходимо купить. По поводу выбора фильтра следует сказать, что все же лучше использовать оригинальные запчасти, однако выбор остается за владельцем. Касаемо расположения топливного фильтра в автомобиле Daewoo Nexia, стоит отметить, что его тяжело назвать удачным. Если работы выполняются не на подъемнике, тогда потребуется слегка поднять заднюю правую часть с помощью домкрата.

Автомобили Деу Нексиа, как и любые другие авто, требуют заправки только качественного бензина. К сожалению, на отечественных автозаправочных станциях таковой тяжело найти, в результате чего автовладельцу приходится выполнять технические работы по замене тех или иных деталей чаще. Здесь речь идет о фильтре топливного насоса Нексия. Выполнить такие ремонтные работы можно самостоятельно, и сегодня вы узнаете, как это сделать.

Старая и новая сетка фильтрующего элемента для топливного насоса автомобиля Деу Нексиа

Обратите внимание: в руководстве по эксплуатации автомобиля ничего не сказано про замену фильтрующего элемента. То есть, производитель установил фильтр на весь срок эксплуатации авто

Но если учесть низкое качество российского бензина, специалисты рекомендуют производить замену фильтрующей сетки или хотя бы ее чистку не реже, чем каждые 20 тысяч километров пробега.

Что приготовить?

В первую очередь следует основательно подготовиться. Учтите, когда вы разберете бензонасос, то поехать в магазин за чем-то недостающим будет проблематично, поэтому лучше подготовьте все заранее. Итак, вам потребуется:

  • гаечный ключ на 8;
  • прокладка для бензонасоса;
  • новая сетка для фильтрующего элемента.

Инструкция

https://youtube.com/watch?v=_-lyu9wsMZE

Перед тем, как приступить к выполнению работ по замене фильтра бензонасоса, необходимо сбросить давление в системе. Для этого запустите двигатель, а затем найдите реле на блоке предохранителей, отвечающее за работу бензонасоса. Извлеките его из гнезда: через какое-то время автомобиль должен заглохнуть. Когда это произошло, отключите минусовую клемму аккумуляторной батареи.

Бензонасос в автомобиле Деу Нексиа расположен в задней части кузова под сиденьями. Чтобы добраться до него, необходимо снять заднее сиденье. Для этого подушку сидения нужно надавить в сторону багажника и одновременно его немного приподнять.

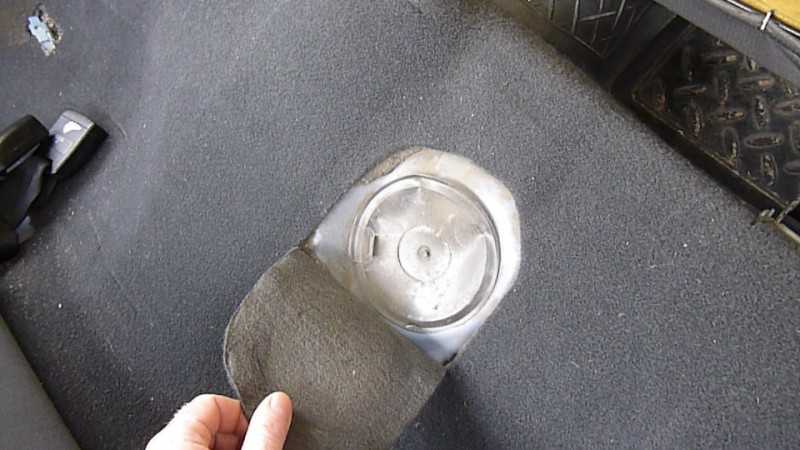

Сняв сиденье, под ковролином мы увидите отверстие для бензонасоса

Подцепив пластмассовую заглушку отверткой, эту деталь можно снять.
Затем следует открутить хомут, при помощи которого патрубок крепится к бензонасосу.

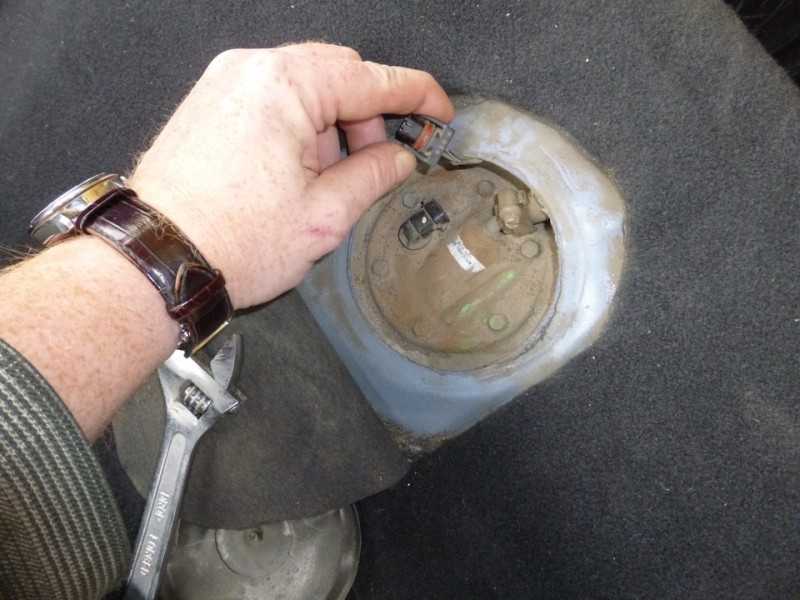

Сделав это, можно отключить провода питания агрегата.
Теперь осторожно, не прикладывая дополнительных усилий, при помощи пассатижей отключите патрубок от бензонасоса. В этот момент устройство можно немного прокручивать в разные стороны, чтобы шланг, подходящий к нему, не порвался

Сравнительно малое пространство не позволит удобно демонтировать ваш насос, поэтому здесь придется попотеть.
После этого, когда патрубок и провода отсоединены, при помощи гаечного ключа на 8 открутите болты крепления элемента к кузову автомобиля.

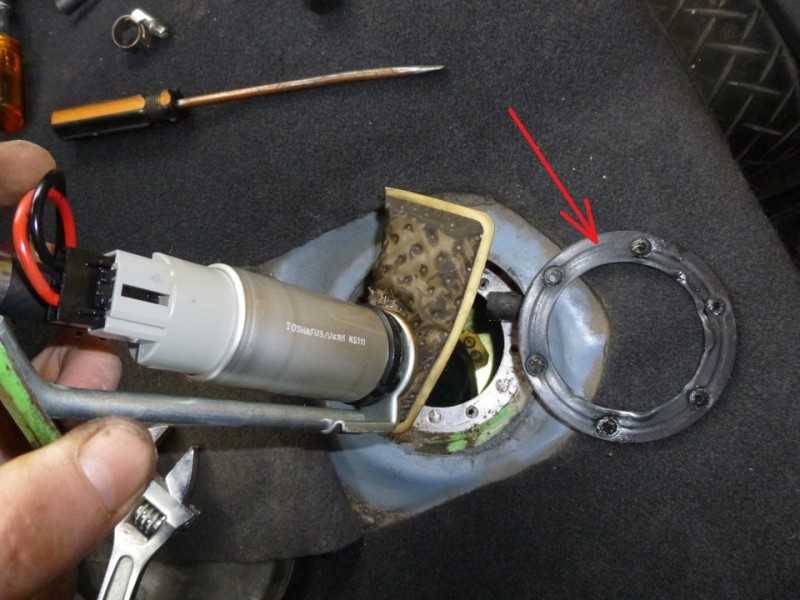

Когда винты откручены, начинайте вращать насос вокруг своей оси таким образом, чтобы он не цеплялся за кузов автомобиля сеткой, то есть самим фильтром.

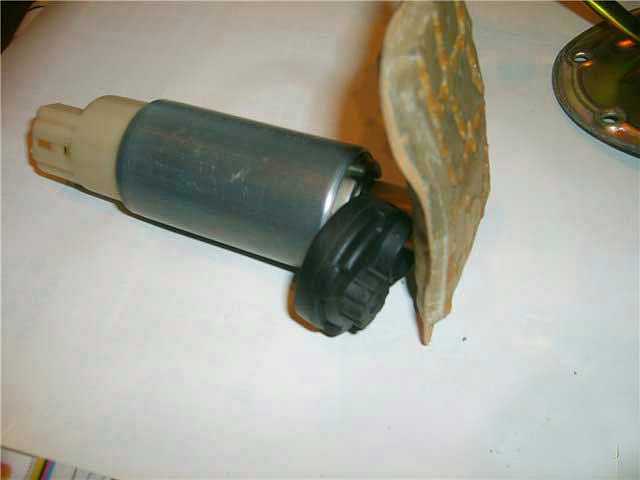

Теперь, когда ваш агрегат демонтирован, пришло время приступить к его разбору. Для этого демонтируйте хомуты крепления патрубка, чтобы шланг был более эластичным. Также не забудьте отключить штекер питания компонента топливной системы.
Затем необходимо будет снять каркас из трубок. Нужно начать с основания топливного элемента. Для того чтобы протянуть каркас через нижний резиновый фиксатор, следует нужно будет приложить усилия. Обратите внимания, во время осуществления этой операции нужно быть осторожным, чтобы не порвать резиновую фиксирующую прокладку.
Отогнув немного нижнюю часть каркаса, демонтируем его из самого насоса.
Затем, сняв резиновую фиксирующую прокладку, вы и добрались непосредственно до фильтрующего компонента. Снимите его и замените на новый, осуществив сборку всех деталей в обратной последовательности.

На этом замену фильтрующей сетки можно считать завершенной. Как видите, в этом нет ничего сложного — достаточно только следовать действиям, указанным в инструкции.

В этом видео автор проводит обзор автомобиля Деу Нексиа и указывает в нем все недостатки данной модели.

Для чего нужен салонный фильтр

Фильтрующий элемент салонного фильтра призван обеспечить подачу сухого, очищенного воздуха в автомобильный салон. Салонный фильтр может быть обычным бумажным, такой элемент препятствует проникновению в салон частичек грязи и пыли, которые постоянно содержатся в воздухе.

Бывают и угольные фильтры, они сейчас пользуются большей популярностью, несмотря на более высокую стоимость. В угольном фильтре используется специальная пропитка, позволяющая фильтрующему элементу не только препятствовать попаданию в салон загрязненного воздуха, но и поглощать неприятные запахи.

Загрязненный воздух вреден и даже опасен для здоровья человека. Содержащиеся в воздухе частички сажи и пыли, а так же выхлопные газы могут стать причиной появления головной боли, нервных расстройств и способствовать пониженному зрительному и световому восприятию.

При постоянном воздействии таких негативных факторов, могут появиться заболевания, связанные с дыхательной и сердечнососудистой системами. Качество воздуха в любом мегаполисе не может похвастаться особой чистотой, будет достаточно вспомнить, сколько времени мы проводим в пробках.

Обычная вентиляционная система не сможет обеспечить защиту водителю и его пассажирам от паров углекислого газа и от воздействия пыли. Такая защита возможна, если она будет оснащена фильтрующим элементом, который способен значительно сократить наносимый загрязненным воздухом вред.

При таких аргументах, сомнений, по поводу необходимости установки салонного фильтра, возникать не должно ни у одного владельца автомобиля. Если для вас дорого здоровье ваше и близких для вас людей, то вы, непременно, будете заботиться о своевременной замене фильтра салона.

Топливный насос Дэу Нексия. Признаки неисправности бензонасоса.

Ничто так не радует слух автовладельца, как ритмичный стук четко отлаженного бензинового двигателя, поэтому любые посторонние шумы в биении автомобильного сердца воспринимаются как крайне тревожный симптом. Что уж говорить о серьезных «перебоях» или ситуациях, когда мотор внезапно замирает в гнетущей своей неопределенностью тишине. И здесь владельцу понадобятся все его опыт и искусство, чтобы, уточнив симптомы, правильно выставить диагноз и определиться с ремонтом.

Как говорят практики, все причины в перебоях работы двигателя Дэу находятся между свечами и бензонасосом. Предположим, что, выкрутив свечу, мы уже убедились в наличии на ней сильной искры

В подобной ситуации очень важно знать характерные признаки, указывающие на то, что топливный насос Дэу Нексия (бензонасос нексия) стал причиной бессонницы хозяина

Где находится и когда менять топливный фильтр на Daewoo Nexia

Автомобиль Nexia оснащен полнопоточным топливным фильтром, который находится в задней части кузова автомобиля рядом с топливным баком и прикреплен к продольной балке специальным хомутом. Трубки топливных магистралей прикручиваются с помощью резьбовых соединений. Фильтр представляет собой цилиндрический стальной корпус, внутри которого расположен фильтрующий элемент.

Бензин, продающийся на автозаправках, не отличается отменным качеством и зачастую в нем присутствует различные примеси. А емкости, которые используются для хранения и транспортировки топлива подвергаются различным загрязнениям, вследствие этого ржавчина и загрязнения может попасть в бензин. Все перечисленные факторы отрицательно сказываются на качестве топлива.

Почему важно своевременно заменять фильтр?

Если вовремя не поменять салонный фильтр, он может повлиять на работоспособность других устройств и систем автомобиля, ухудшая их общее состояние. Таким образом, срок службы каждого элемента заметно сократится, и уже в ближайшее время после выхода из строя салонного фильтра эксплуатируемые системы и устройства тоже перестанут работать. Результатом игнорирования своевременной замены станет дорогостоящий ремонт.

Также плохо работающий салонный фильтр может навредить пассажирам и водителю. Дело в том, что эта деталь предотвращает попадание внутрь салона ядовитых веществ, пыли и других взвешенных частиц. Таким образом, старый фильтр окажется плохим препятствием, и все токсичные вещества проникнут внутрь салона, отравляя воздух. Органы дыхания всех людей, которые будут сидеть в машине, пострадают.

В результате следует сказать, что салонный фильтр – это весьма важная деталь, замену которой в Daewoo Nexia рекомендуется осуществлять каждые 10-20 тыс. км пробега.

Артикул и примерная стоимость фирменного топливного фильтра и его аналогов

На Дэу Нексия имеется топливный фильтр тонкой очистки. Он одинаков независимо от того 8 клапанов или 16 клапанов у двигателя автомобиля. Оригинальный расходник обладает одним из нижепредставленных каталожных номеров:

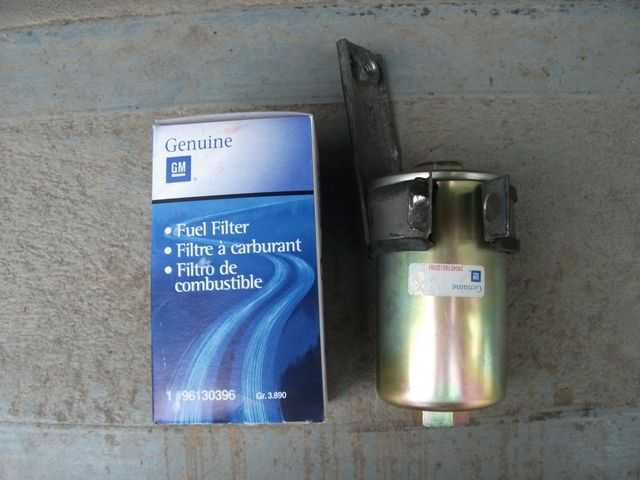

  • 96130396;
  • 25055129;

Стоимость родного фильтра тонкой очистки находится в пределах от 500 до 750 рублей. Также в продаже имеются аналоги фирменного фильтра. Наилучшие альтернативы приведены в таблице ниже.

Таблица — Аналоги топливного фильтра тонкой очистки на автомобиль Дэу Нексия

Фирма производитель Артикульный номер Ориентировочная стоимость, рубль
Profit 15302903 165-200
Bosch 0986450119 365-410
Parts-Mall PCC002 210-270
Mann-Filter WK6122 550-630
TRW F185 1600-2700

Помимо фильтра тонкой очистки на Дэу Нексия имеется сеточка, которая улавливает крупный мусор. На автомобилях до 2002 года производства используемая сетка-фильтр имеет артикул 96183953.

Фирменный фильтр грубой очистки обладает ценой от 160 до 220 рублей. Также есть возможность купить аналоги от других брендов. В таблице представлены наилучшие сеточки на авто до 2002 года выпуска.

Таблица — Альтернативы родной сеточки 96183953

Бренд Артикульный номер Примерная стоимость, рубль
Krauf KR1048F 155-200
Market (OEM) 96183953 90-120
Konner KFPX19 110-170
Grog PZNX1078 44-60

На автомобиле Дэу Нексия после 2002 года выпуска используется фильтр-сеточка с каталожным номером 96350078-2. Стоимость фирменной сеточки колеблется от 30 до 80 рублей. С наилучшим аналогами фильтр-сеточки можно ознакомиться в таблице ниже.

Таблица — Аналоги сеточки-фильтра 96350078-2

Фирма производитель Номер по каталогу Ориентировочная стоимость, рубль
Krauf KR1128F 55-70
Amd FP164 50-70

В некоторых случаях вместо замены фильтр-сеточки более выгодной является установка нового бензонасоса в сборе. Для автомобилей Дэу Нексия до 2002 года производства требуется узел с артикульным номером 96350078.

Цена на расходник варьируется от 1000 до 1800 рублеей. Также сеть возможность приобрести аналог. Наилучшие альтернативы представлены в таблице ниже.

Таблица — Аналоги фирменного топливного стакана Дэу Нексия до 2002 года выпуска

Перечень компаний Артикульный номер Ориентировочная цена, рубль
Profit 40010035 1350-1700
ERA 775242A 1650-2200
Onnuri 96494976 1550-1950
Parts-Mall PDCM001 1750-2500
Japan Cars O20010JC 950-1400

На автомобилях Дэу Нексия после 2002 года производства стоит топливный фильтр 96494976. Его стоимость варьируется от 2700 до 3000 рублей. Наилучшие аналоги родного узла приведены ниже.

Таблица — Аналоги оригинального топливного модуля для Дэу Нексия после 2002 года года выпуска

Производитель Артикул фильтра Примерная цена, рубль
Onnuri 96494976 2000-2500
ERA 775242A 1650-2000
Profit 40010035 1400-1600
Parts-Mall PDCM001 1800-2300
Asam 50070 1050-1400

Сеточка

Снятие и разборка модуля топливного насоса Daewoo Nexia N150

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка на 6 мм
  • Головка на 8 мм
  • Плоскогубцы
  • Отвертка плоская средняя
  • Компрессор
  • Пневмопистолет для обдувки

Детали и расходники:

  • Сетчатый фильтр (при необходимости)
  • Емкость техническая
  • Бензин
  • Ветошь

Примечания:

Снятие и разборка топливного насоса выполняются для очистки сетчатого фильтра или замены комплектующих деталей узла.

1. Сбросьте давление в системе питания, как описано здесь.

2. Отсоедините провод от клеммы “минус” аккумуляторной батареи.

3. Снимите защитные накладки с петель подушки заднего сиденья и, потянув ее за задний край, откиньте подушку вперед.

4. Приподнимите ковровое покрытие над пластмассовой крышкой лючка днища кузова.

5. Снимите крышку лючка.

6. Отсоедините колодку проводов от разъема фланца топливного узла.

7. Головкой на 6 мм ослабьте хомут крепления топливного шланга к патрубку фланца.

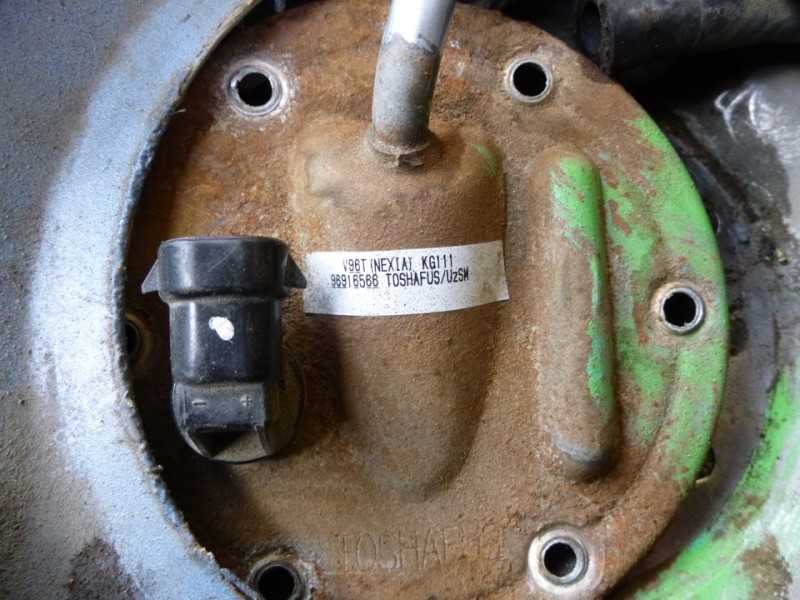

8. Головкой на 8 мм отверните шесть болтов крепления фланца к горловине бака.

9. С помощью плоской отвертки снимите шланг с фланца топливного насоса.

10. Выньте модуль топливного насоса.

11. Выньте уплотнительную резиновую прокладку фланца.

12. Снимите со шланга хомуты крепления и выньте разъем питания бензонасоса.

13. Снимите каркас из трубок (прижимной кронштейн). Начните с основания бензонасоса, прилагая усилие чтобы протянуть через нижний резиновый фиксатор.

Примечание:

Усилие может потребоваться, но снимайте только руками чтобы не порвать резиновую фиксирующую прокладку.

14. Оттянув низ каркаса, полностью снимите его с бензонасоса.

15. Снимите резиновую фиксирующую прокладку.

16. Затем снимите сетчатый фильтр.

17. Перед сборкой промойте сетчатый фильтр в бензине и продуйте сжатым воздухом.

Примечание:

Если фильтр сильно загрязнен – замените его. Замену или промывку сетчатого фильтра необходимо делать с периодичностью 20 тыс.км.

18. Соберите и установите топливный насос Нексия в обратной последовательности.

Примечание:

Перед установкой пластмассовой крышки при включенном зажигании визуально проверьте герметичность соединения фланца узла топливного насоса со шлангом.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Как поменять топливный фильтр

  • Ставим под фильтр емкость для сбора вытекающего из топливопровода бензина.
  • Откручиваем от фильтра подводящую трубку (от бензобака). Трубка фиксируется к штуцеру фильтра прижимной гайкой. Головка гайки рассчитана под рожковой ключ на 16. На самом штуцере предусмотрен шестигранник под рожковой ключ на 21.

Из трубки начнет течь бензин. Специалисты советуют перекрывать течь заглушкой/чопиком. Но можно обойтись и без этого, если проводить замену фильтра на Daewoo Nexia с пустым бензобаком.

Откручиваем от фильтра отводящую трубку (идет на топливную рампу). Отводящая трубка имеет аналогичное крепление с подводящей. Мастеру потребуются рожковые ключи на 16 и 21.

Обратите внимание, прижимные гайки трубок оснащаются уплотнительными колечками. Не потеряйте прокладки, если они в нормальном состоянии, то их допустимо использовать повторно

Откручиваем хомут, которым топливный фильтр фиксируется к задней балке. Хомут прикручен болтом с головкой под ключ на 13.

  • Извлекаем старый топливный фильтр.
  • Ставим на место изношенного новый фильтрующий элемент. Не забудьте поставить уплотнительные колечки в прижимные гайки. Кстати, если старые колечки имеют следы механического износа (порывы, порезы и пр.), то колечки обязательно и непременно нужно заменить на новые. Без уплотнительных колечек бензин будет прокапывать в местах подсоединения трубок к фильтру.
  • Собираем узел в обратной последовательности.
  • Делаем пробный заезд. Двигатель с первого раза точно не заведется, как и со второго и даже с третьего. Ведь топливной системе необходимо создать давление в трубопроводной магистрали.

Многие мастера отмечают, что резьбовые соединения на топливном фильтре успевают за время эксплуатации Daewoo Nexia порядочно закиснуть. Автор видеоролика столкнулся с аналогичной проблемой. Прижимная гайка на отводящем шланге сильно прикипела. Мастер не стал откручивать саму прижимную гайку, чтобы не испортить топливную трубку. Вместо нее мастер прокручивал сам корпус фильтра.

Велик соблазн срезать болгаркой закисший и прикипевший крепеж. Но этого делать ни в коем случае нельзя, так как произойдет воспламенение паров бензина .

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
