Когда требуется замена радиатора печки в ваз 2112

Необходимый инструмент для замены на ВАЗ-2110

Для десятков старых выпусков до 2003 года замена немного сложнее, чем модернизированный выпуск 2110 после 2003 года, но в любом случае для замены нам потребуются следующие инструменты и расходные материалы:

  • емкость для слива антифриза (с широким горлышком);
  • набор отверток с угольником, удлинителем и трещоткой;
  • набор отверток;
  • четыре новых винтовых зажима;
  • если планируется замена антифриза — антифриз новый;
  • правильно доработанный радиатор отопителя (не взаимозаменяемый).

Замена радиатора печки десятого семейства нового образца

Перед разборкой слейте антифриз в подготовленную емкость — если вы не заменили жидкость полностью, вам нужно только слить ее из блока цилиндров, открутив крышку и поместив емкость под двигатель. Если вы его заменяете, слейте также антифриз из радиатора.

Если полная замена антифриза не планируется, его можно частично слить, как показано на фото (крышка расширительного бачка должна быть закрыта).

Перед сливом снимаем крышку расширительного бачка и приступаем к работе:

  • После слива жидкости можно и нужно разобрать расширительный бачок — ослабить винтовые зажимы, снять шланги, открутить болты крепления бачка.
  • Прокладка капота должна мешать, снимите ее.
  • Снимите звуко- и теплоизоляцию с кожуха двигателя. Для этого отверткой Phillips открутите все саморезы на изоляции сверху. Снизу утеплитель крепится к корпусу двумя болтами с головкой на 10. Откручивать их удобнее высокой головкой с карданом и удлинителем.
  • Откручиваем пластиковые хомуты от изоляционного слоя.
  • Снимаем отделочные элементы.
  • Отсоедините разъемы от датчика уровня тормозной жидкости на крышке бачка.
  • Снимите вакуумную трубку гидроусилителя рулевого управления с кузова и отложите ее в сторону.
  • Головкой на 17 и храповиком откручиваем главный цилиндр, аккуратно проворачиваем вперед, не отсоединяя тормозные шланги.
  • Зайдите внутрь и отсоедините разъемы выключателя стоп-сигналов.
  • Высокой головкой (13) отверните гайки крепления педали тормоза и вакуумного усилителя.
  • Из-под капота вынимаем ГУР с педалью. Пластиковую накладку внизу лобового стекла снимать не нужно, без нее можно все поднять. Поднимите вакуумный агрегат и вытащите педаль через это отверстие. Отодвинуть вакуумный клапан в сторону.
  • Корпус отопителя нового экземпляра собран из двух частей, что значительно упрощает его демонтаж. Все, что вам нужно сделать, это открутить три болта с резьбой и сначала снять правую, а затем левую часть Снимите корпус нагревателя.
  • Получите полный доступ к шлангам отопителя, открутите винтовые зажимы на впускном, выпускном шлангах и одном пароотводчике.
  • Радиатор устанавливается в четырех точках — винт сверху у края стекла, две гайки на высоте коллектора и одна слева у фильтра. Найдите саморезы, которыми крепится радиатор, и снимите их.
  • Снимите старый радиатор, почистите-промойте полость от пыли и грязи, установите новый или отремонтированный старый радиатор. Сборка производится в обратном порядке. Вытащить старый радиатор. Очистите корпус обогревателя от грязи.
  • Снимите прокладку крышки и пороговую пластину.
  • Снимите шланг с этого штуцера.
  • Снимите главный тормозной цилиндр.
  • Снимите гайки крепления педали тормоза.
  • Снимаем корпус обогревателя.
  • Отключитьразъемы от старого радиатора.
  • Найдите саморезы, которыми крепится ТЭН, и открутите их.

После повторной сборки проверьте работу ТЭНа, стыки должны быть горячими. Если они не нагреваются в системе воздушного затвора, снимите ее и проверьте еще раз.

Меняем печку 2110 старой модификации

Поэтому после слива жидкости и отсоединения шлангов вентилятора снимите жабо, дворники и обшивку лобового стекла. Радиатор удерживается хомутами, из которых необходимо снять 4 штуки.

Снятие облицовки лобового стекла и фиксаторов кожуха отопителя.

После этого:

  • Открутите болты крепления салонного фильтра, при откручивании болтов запомните их положение (среди них 4 длинных).
  • Снимите вентилятор с частью кожуха Снимите переднюю часть кожуха вместе с вентилятором.
  • Вытащите корпус фильтра и заднюю часть корпуса вентилятора.
  • Ослабьте зажимы и снимите три шланга (впускной, выпускной и выпускной). Отсоедините шланги и вытащите старый радиатор.
  • Вытащить радиатор отопителя.
  • Откручивая винты, запомните их положение (из них 4 длинных).
  • Снимаем переднюю часть корпуса с вентилятором.
  • Вытащите корпус фильтра и заднюю часть корпуса вентилятора.
  • Отсоедините шланги и вытащите старый радиатор.

Инструкция по замена радиатора печки ВАЗ 2110

Последовательность действий из руководства по ремонту ВАЗ 2110

Сначала надо отсоединить минусовую клемму от АКБ и слить охлаждающую жидкость.

  1. Снять облицовку и накладку окна, шумоизоляцию правой части подкапотного пространства, дворник.
  2. Отсоединить проводку электродвигателя, резистора и моторчика заслонки печки.
  3. Отсоединить шланг клапана заслонки рециркуляции.
  4. Ослабить хомут крепления трубки, отводящей пар и снять трубку.
  5. Ослабить хомуты шлангов печки и отсоединить шланги.
  6. Демонтировать панель приборов.
  7. Открутить крестовой отверткой винты крепления радиатора печки к переднему щитку.Расположение винтов: два вверху, один вниз, один справа под «шумкой».
  8. Вытащить печку из подкапотного пространства.
  9. Открепить скобы (4) крепления кожуха вверху печки.
  10. Выкрутить пару саморезов крепления кожуха внизу.
  11. Снять кожух, извлечь электромоторчика печки.
  12. Открепить скобы (4) и выкрутить саморезы крепления (4) переднего корпуса воздухозаборника.
  13. Снять корпус.
  14. Открепить пару скоб и снять сзади печки кожух.
  15. Извлечь радиатор печки.

Работа (печки) отопителя в ручном и автоматическом режиме

 Температура воздуха в салоне задается установкой ручки контроллера (датчиком температуры) на соответствующее деление шкалы (от 16°С до 30°С, с интервалом 2°С).  Блок считывает информацию о температуре в салоне с датчика температуры, расположенного на потолке и снабженного микровентилятором. Затем — в зависимости от разницы температур, он включает микромотор, управляющий заслонками отопителя. Микромотор снабжен датчиком положения заслонки отопителя (кольцевой резистор). Сигнал от датчика поступает на блок управления, который отключает микромотор, как только заслонка достигнет заданного положения. Автоматический режим, то есть положение «А», на блоке управление добавляет к регулировке моторедуктора еще и регулиовку скоростью вращения вентилятора.

Составные детали и процессы отопителя ВАЗ-2112

  • резистор;
  • электропневматический клапан;
  • заслонка на канале печки;
  • клапан управления заслонкой рециркуляции;
  • радиатор и его кожух;
  • заслонка управления печкой;
  • водоотражающий дефлектор воздухозаборника;
  • арматура на отводе пара и на подающих трубопроводах;
  • крышка от облицовки печки.
  • кожух от воздухозаборника системы отопления, состоящий из передней и задней частей;
  • микромотор-редуктор с управлением заслонкой;
  • моторчик печки в корпусе и вентилятор;
  • опорная площадка для рычага срабатывания люка управления отопителем и самого рычага;
  • дефлектор рециркуляции на воздухозаборнике;

Радиатор расположен горизонтально под панелью приборов. Он заключен в пластиковый корпус. В конструкцию радиатора входят два пластиковых бачка и пара алюминиевых трубок, на которых отформованы пластины. С левой стороны бака находится выпускное отверстие для пара. Прохождение всасываемого воздуха через радиатор зависит от положения заслонок. Если амортизаторы находятся в крайнем положении, весь воздушный поток может пройти через радиатор или не пройти вовсе.

Отсутствие крана — плюс или минус?

Если в старых моделях ВАЗ есть кран, с помощью которого можно перекрыть подачу тосола к радиатору, то ВАЗ-2112 подобным элементом не оснащается. Если двигатель работает, радиатор нагревается независимо от времени года. Подобная особенность конструкции печки позволяет добиться небольшой инерции, которая присуща системе при запуске. Другими словами, необходимая температура будет достигнута за более короткое время. Кроме того, пользователю не придется сталкиваться с утечками, которые возникают в результате утечки из крана. Электронный блок управления, формирующий необходимые команды, отвечает за возможность удобно управлять работой печки.

Профилактика отопителя

  1. Периодически проверяется уровень хладагента в расширительном бачке. При нехватке антифриз добавляется, причины утечки надо устранять.
  2. Для обеспечения качественной работы охладительной системы применяется только качественный антифриз.
  3. Нельзя допускать увеличения температуры двигателя. Следить за этим параметром можно по датчику, расположенному на панели приборов.
  4. Вместо хладагента не используется вода, поскольку эта жидкость обладает меньшей температурой кипения по сравнению с антифризом. Использование водопроводной воды приведет к образованию ржавчины и быстрому износу компонентов системы. Залив воды допускается только в крайнем случае – если произошла утечка, проблема обнаружена на дороге, а автомагазинов рядом нет.

Процедура замены через тормоза

Человек всегда стремился к тому, чтобы минимизировать собственный труд, решить проблему с минимальным количеством движений. Толчком к развитию технологий является очень интересный фактор — наша лень.

Сняли тормозной цилиндр

Именно лень во многом привела к появлению оригинального способа замены радиатора отопителя на ВАЗ 2110. При этом отопитель снимать не придется. На всю работу у более-менее опытных автовладельцев уйдет час, но новичку может потребоваться немного больше.

Работа проводится следующим образом.

  1. Слейте охлаждающую жидкость, используя патрубок подогрева ДУ.
  2. Отключите все патрубки и демонтируйте расширительный бачок.
  3. Разберите жабо.
  4. Снимите педаль тормоза, прихватив заодно ВУТ, чтобы получить доступ к радиатору.
  5. Вынимаем оттуда старый радиатор, и на его место устанавливаем новый.
  6. Сборка выполняется в обратной последовательности.
  7. Верните назад охлаждающую жидкость.
  8. При подобной процедуре не лишним будет заодно выполнить замену салонного фильтра.

Как видите, процесс достаточно простой и оригинальный, не требующий чрезмерных усилий или профессиональных навыков. С подобной задачей может справиться любой автовладелец.

Вне зависимости от того, какой именно вы выбираете радиатор, каждый этап его замены старайтесь проводить максимально грамотно и аккуратно. Справедливости ради добавим — медный агрегат лучше, чем ДААЗ. И потраченные на него деньги во многом себя оправдывают. Конечно, если вы не собираетесь сразу же продавать автомобиль, а планируете эксплуатировать собственный ВАЗ 2110 еще в течение нескольких последующих лет.

 Загрузка …

Диагностика системы отопления Ваз 2110

При нарушении функции регулятора температуры, можно отметить две наиболее распространённые причины:

  • неправильная работа управляющего блока,
  • неисправность заслонки.

В случае если регулятор температуры нарушил свою работоспособность, первым делом необходимо обратить свое внимание на состояние температурного датчика. Анализатор температуры, находится рядом с плафоном освещения, расположенным на потолке

Проверить работоспособность анализатора температуры можно следующим образом, необходимо несколько раз прокрутить ручку изменения температуры и тактильно проанализировать температуру воздушного потока.

Если, температура воздушного потока изменяется только при нахождении регулятора в крайнем положении, анализатор подлежит обязательной замене. Если же, температура воздушного потока изменяется согласно положению регулятора, датчик функционирует исправно и причиной поломки является неправильная работа управляющего блока.

Для того чтобы произвести проверку функции отопителя Ваз 2110 необходимо сдвинуть заслонку, находящуюся в подкапотном пространстве. Далее, необходимо визуально диагностировать герметичность радиатора. В случае если проверка показала нарушение герметичности отопителя, необходимо заменить его на новый. Замена отопителя, подразумевает демонтаж и полную разборку печки ВАЗ 2110. При наличии нового отопителя, можно произвести замену своими руками.

Меняем радиатор печки на ВАЗ 2110

Радиатор печки ВАЗ 2110, как и другие запчасти автомобиля в период эксплуатации транспортного средства, может выйти из строя и обогрев салона в холодную погоду станет не возможным.

В таком случае вышедший из строя радиатор отопителя необходимо снять и поменять на новый, либо реставрировать уже потекший.

Прежде чем приступить к описанию снятия и замене радиатора печки ВАЗ 2110 хочется отметить, что разбирать торпеду в салоне автомобиля нет необходимости, так как все работы производятся в подкапотном пространстве.

На автомобилях ВАЗ 2110 выпущенных до сентября 2013 года устанавливались радиаторы печки старого образца. После сентября 2013 года АвтоВАЗ начал комплектовать свои «десятки» радиаторами отопителя нового образца. Разница снятия и установки этих деталей не значительна, так что описания процесса снятия радиатора печки ВАЗ 2110 будет изложен сразу для радиаторов старого и нового образца.

Если вы обнаружили, что нижнее пространство со стороны водителя и переднего пассажира в салоне автомобиля стало влажным или на коврике для ног появилась лужа, проверьте на запах образовавшуюся жидкость. Если обнаружится, что это антифриз или тосол, то это является признаком потекшего радиатора печки ВАЗ 2110, который нужно будет заменить.

Также подтекание радиатора печки можно определить по потекам в районе корпуса отопителя в подкапотном пространстве.

Меняем радиатор печки на ВАЗ 2110

Инструкция по снятию радиатора печки ВАЗ 2110

Прежде чем приступит к снятию радиатора отопителя, подготовьте следующие инструменты и запасные части.

  1. Крестовая отвертка
  2. Пинцет (для снятия защелок в труднодоступных местах)
  3. Четыре металлических хомута
  4. Ну и конечно необходимо купить новый радиатор печки ВАЗ 2110 (старого или нового образца, в зависимости от того какой установлен на вашем автомобиле) О том как выбрать радиатор отопителя ВАЗ и какой радиатор печки лучше читайте в этой публикации.
  1. Прежде чем приступить к демонтажу, необходимо слить охлаждающую жидкость с блока цилиндров двигателя. Для этого откройте крышку расширительного бачка и за модулем зажигания откручиваем сливной болт, предварительно установив под двигателем чистую пятилитровую плоскую емкость.

После того как жидкость стекла снимаем резиновый уплотнитель в задней части подкапотного пространства, который находится на ветровой накладке, а затем откручиваем крепления и вынимаем жабо.
Далее снимаем пластиковую ветровую накладку, предварительно открутив пять винтов и по краям две гайки на 10
Под ней находится шланг омывателя лобового стекла, который разъединяем и отводим в сторону. Затем открутив крепления стеклоочистителей, снимаем их и вынимаем накладку ветровика. После этого имеем доступ к корпусу печки.

Меняем радиатор печки на ВАЗ 2110

Для того чтобы разъединить половинки корпуса и заменить радиатор печки необходимо снять металлические зажимы, которые при установке необходимо заменить на новые, так как в процессе эксплуатации автомобиля оны ржавеют и приходят в негодность.

Меняем радиатор печки на ВАЗ 2110

Также придется снять воздушный фильтр салона, предварительно открутив винты крепления на корпусе печки
Теперь необходимо отключить вентилятор печки, для этого разъединяем плюсовой разъем и откручиваем минусовую клемму от двигателя (необходимые соединения указаны на фото)
С тыльной стороны края верхней крышки корпуса имеется три самореза, которых также на нужно открутить иначе крышку вам не снять.
После снятия передней и задней крышки отопителя ВАЗ 2110 вместе с вентилятором печки, а также корпуса воздушного фильтра салона можно приступить к демонтажу самого радиатора печки. Ослабив хомуты крепления шлангов подачи и обратки охлаждающей жидкости, а также пароотводящей трубки снимаем потекший радиатор.

Меняем радиатор печки на ВАЗ 2110

Очистив от пыли и мусора внутренние и наружные поверхности печки ВАЗ 2110 в обратной последовательности устанавливаем новый радиатор отопителя.

Важно помнить! Вовремя сборки печки ВАЗ 2110 следите за тем, чтобы корпус отопителя стал на свое место, в противном случае могут возникнуть проблемы в управлении заслонки и окажется, что печка не греет.

Замена радиатора Ваз 2110 старого образца – пошаговая инструкция

Чтобы своими руками снять радиатор охлаждения с ВАЗ 2110 старого образца, необходимо выполнить следующую последовательность действий:

  1. Слить ОЖ через нижнюю пробку;
  2. Снять аккумулятор, поскольку он мешает;
  3. На инжекторном ВАЗ 2110 необходимо также снятие воздушного фильтра;
  4. Верхнее крепление к раме необходимо разобрать, одновременно освободив вентилятор;
  5. Снять электрический вентилятор;
  6. Снять два шланга – на подвод/отвод пара;
  7. Наклонить радиатор в сторону двигателя и снять.

То есть, снятие производится довольно просто. Теперь, если радиатор потек незначительно, при этом не сильно поврежден коррозией, можно его отремонтировать. В противном случае – заменить. При выборе нового радиатора на ВАЗ 2110 обязательно учитывайте модель ранее установленного, чтобы новый подошел идеально.

Принцип подбора нового радиатора 2114

Для установки на ВАЗ 2114 подходят радиаторы таких производителей, как ДААЗ, Fenox, Luzar, «Прамо» и некоторые другие.

Базовая (заводская) комплектация автомобиля предполагает установку теплообменников ДААЗ, производство которых осуществляется по французской технологии, разработанной фирмой SOFICA для компании VALEO.

В случае необходимости замены радиатора, при выборе новой модели важно обратить внимание на следующие особенности:

  • частота установки металлических пластин, от которой зависит величина сот;
  • прочность и жесткость металла, использованного при производстве пластин радиатора;
  • наличие завихрителей в алюминиевых трубках.

Особенность радиаторов ДААЗ в том, что модель имеет более мелкие соты, что способствует длительному контакту воздуха с сердцевиной и лучшему его прогреванию. А высокие показатели жесткости пластин не дают конструкции деформироваться при незначительных воздействиях.

Поиск неисправностей

При возникновении неполадок с печкой, для начала следует определить, что именно стало причиной отказа отопителя от нормального режима функционирования.

Причина Ваши действия
Низкий уровень антифриза Если антифриза в системе становится меньше необходимого, в контуре двигатель-радиатор прекращается циркуляция охлаждающей жидкости. Попробуйте долить, поскольку со временем его становится меньше в бачке. Если это не помогло, ищите причины дальше
Воздушная пробка Она может образоваться при доливке антифриза в систему. Чтобы устранить пробку, необходимо немного поднять переднюю часть вашего автомобиль и включить мотор на холостых оборотах в течение 10 минут. Если воздух действительно присутствовал в системе, пробка уйдет и останется только долить охлаждающую жидкость
Выключатель Вентилятор вращается со скоростью, заданной ступенчатым регулятором. Если вы можете включить печку только на максимальных оборотах вентилятора, а в других режимах устройство электродвигателя не работает, тогда наиболее вероятная причина в резисторе печки. Его следует заменить на новый
На максимальной скорости поток слабый Причиной может послужить система закрытия и открытия заслонки, то есть кран. Но наиболее часто такая неполадка становится результатом загрязнения салонного фильтра. Определить это можно по затхлому запаху сырости. Замените фильтр, и проблема может уйти
Возникла течь Это наиболее популярный тип поломки, связанный с системой отопления на ВАЗ 2110. Течи могут возникать через печку и кран. Кран — очень уязвимое место десятки и всех моделей ВАЗ. Когда десятку только начали выпускать, кран устанавливался. Затем его убрали из конструкции, а спустя еще некоторое время доработали и вернули
Лужа антифриза в салоне Если вы заметили лужу из ОЖ под ногами переднего пассажира, а также учуяли неприятный запах, тогда следует проверить радиатор, кран. Плюс обязательно изучите текущее состояние патрубков в местах их крепления хомутами

Патрубки на ВАЗ 2110 имеют ограниченный срок службы. Примерно через 3 года они начнут дубеть, что обязательно приведет к необходимости их замены. Лучше предотвратить утечку, заменив патрубки печки немного ранее положенного срока.

Какие радиаторы лучше

Автомобили модели ВАЗ 2110 комплектовались радиаторами двух поколений, различаемых годом выпуска: до и после 2003. Новые устройства производит Димитровоградский автоагрегатный завод (ДААЗ). Это алюминиевые двухрядные трубчато-пластинчатые радиаторы. Положительными качествами считают малый вес, цену, отрицательными – низкие теплопроводность, коэффициент полезного действия, стойкость к коррозии.

  • повышенной прочности за счет медного корпуса;
  • долговечные;
  • ремонтопригодные;
  • обладают высокой теплоотдачей, КПД;
  • тяжелые;
  • требуют надежного крепления;
  • имеют высокую цену.

Любителям зимней езды при сильных морозах больше подойдет второй вариант.

Алюминий или медь?

Медный радиатор обойдется дороже, но он того стоит.

Примерно вдвое дороже обойдётся хороший медный радиатор, но он того стоит: во-первых, теплоотдача меди выше, во-вторых, у медного радиатора высокая тепловая инерция (долго нагревается, зато медленно остывает), в-третьих, в случае повреждения, медный радиатор можно запросто реставрировать, почистить, заменить повреждённые элементы и это будет куда дешевле, чем менять радиатор печки на новый полностью.

А ещё медь практически не подвергается коррозии, если говорить в рамках срока эксплуатации автомобиля. Если мы определились с выбором, собираем инструмент, диагностируем систему отопления и меняем радиатор на ВАЗ-2110.

Признаки неисправности радиатора отопителя Ваз 2110

Ниже приведены пять основных признаков, которые указывают на то, что радиатор отопителя Ваз 2110 неисправен. Понять, что радиатор отопителя пришел в неисправность или вышел из строя, достаточно просто. А вот замена этого радиатора – задача не из простых.

  1. Запотевшие стекла. Самым первым признаком неисправности радиатора отопителя является резкое запотевание внутренней поверхности стекол без каких-либо явных причин. Под запотеванием стекол подразумевается не легкое затуманивание кромки ветрового стекла, а обильное образование теплого конденсата по всей площади всех стекол автомобиля.
  2. Независимо от того, запотели ли стекла автомобиля вследствие повреждения радиатора отопителя, самый безошибочный признак протекающего отопителя – это появление в салоне приторно-фруктового запаха.Так пахнет охлаждающая жидкость, поэтому этот запах однозначно говорит о ее вытекании. Если такой приятный запах ощущается снаружи автомобиля, загляните под его днище, чтобы выяснить, как много охлаждающей жидкости вытекло на землю.
  3. Чрезмерное потребление охлаждающей жидкости автомобилем. Если у автомобиля резко пробудился зверский аппетит к охлаждающей жидкости, а вы не понимаете, по какой причине это произошло, проверьте, не поврежден ли радиатор отопителя. Если не удалось быстро обнаружить утечку, вполне вероятно, что жидкость вытекла в салон из холодной системы, поэтому стекла не запотели, а образовалась лужица. Первым делом следует проверить пол перед передним пассажирским сиденьем. Если пол мокрый и это не мокрые следы от обуви или сумки, значит, все дело в неисправном радиаторе отопителя.
  4. Холод в салоне. Низкая температура воздуха в салоне автомобиле – это далеко не всегда признак неисправности радиатора отопителя. Возможно, вышел из строя мотор вентилятора или другой компонент отопителя (и это не может не радовать, поскольку замена некоторых компонентов может обойтись намного дешевле, чем замена радиатора). Но если отсутствие тепла в салоне сопровождается другими признаками, это свидетельствует о проблеме именно с радиатором отопителя.
  5. Двигатель горячий, а салон холодный. Заметив, что двигатель перегрелся или продолжает нагреваться, следует обязательно проверить состояние радиатора отопителя. Но имейте в виду, что перегрев двигателя могут спровоцировать многие другие факторы. Если радиатор прекратил подачу тепла в салон автомобиля, но двигатель при этом теплый, выясните, нет ли утечки охлаждающей жидкости в какой-либо другой точке и не возникло ли других неисправностей.

Если двигатель начал перегреваться, следует в ближайшее время выяснить причину и устранить неисправность.

Замена и мотора (вентилятора) отопителя ВАЗ 2110, 2112. Нового образца. Ремонт печки

Гул, визг, скрежет, неравномерные вращения вентилятора отопителя говорят о необходимости замены мотора печки. Идем в магазин и покупаем мотор нового образца (большой на трех винтах, выпуск с 2004 г.). Купил в Санкт-Петербурге за 1350 руб. Подготавливаем автомобиль к работе. Открываем капот, снимаем минусовую клемму с Аккумулятора. Начинаем разбирать:

  1. Снимаем резиновые колпачки с поводков дворников, ключом на 10, откручиваем две гайки и снимаем щетки стеклоочистителя.
  2. Поддев шлицевой отверткой декоративные заглушки, отворачиваем четыре винта крепления жабо.
  3. Торцевым ключом на 10, откручиваем две гайки крепления жабо по краям.
  4. Снимаем резиновый уплотнитель и отворачиваем саморезы, крепления щитка моторного отсека от жабо.
  5. Отсоединяем резиновый шланг подачи жидкости омывателя на форсунки.

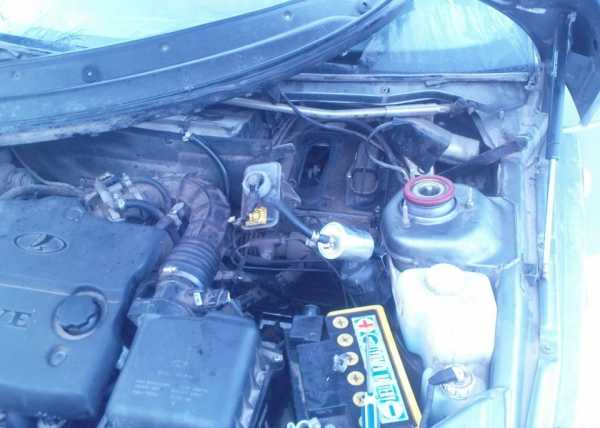

Должно получиться вот так:

6. Дальше начинается абсолютно не веселое занятие по извлечению правого щитка моторного отсека. Он закреплен двумя гайками на 10, снизу. Откручиваем их торцевым ключом, складывая матные слова в адрес конструкторов

Внимание! До конца откручивать их не надо. Щит вытаскивается

7. Снимаем щиток, предварительно сняв хомуты с шланга вакуумного усилителя тормозов.

8. Откручиваем 4 самореза крышки салонного фильтра и снимаем ее.

9. Отсоединяем колодку мотора отопителя и колодку резистора.

10. Откручиваем три самореза указанных на рисунке:

11. Вытаскиваем левую часть печки вместе с мотором.

12. Меняем двигатель отопителя на новый.

13. Как говориться в руководстве по эксплуатации и ремонту ВАЗ 2110, «устанавливаем в обратной последовательности».

Первая замена заняла порядка 2,5 часов.

Последнее из ремонта

Когда и какой радиатор печки ставили на ВАЗ-2110

  • До середины 2003 года на все десятое семейство ВАЗ устанавливали алюминиевые радиаторы ДААЗ с каталожным номером 2110-8101050.
  • После 2003 года на 2110 начали устанавливать радиаторы усовершенствованной конструкции. Его артикул — 2110-81010160-00.

Радиатор старого образца.

Радиатор нового образца.

Цены

Цена родного ДААЗовского радиатора не должна превышать тысячу рублей. Примерно за эти же деньги продадут радиаторы:

  • Лузар;
  • Kraft;
  • Pramo ЛРЗ;
  • Bautler;
  • Finord и ряд других производителей.

Все это алюминиевые теплообменники, поэтому цены на них не слишком высокие.

Алюминий или медь?

Медный радиатор обойдется дороже, но он того стоит.

Примерно вдвое дороже обойдётся хороший медный радиатор, но он того стоит: во-первых, теплоотдача меди выше, во-вторых, у медного радиатора высокая тепловая инерция (долго нагревается, зато медленно остывает), в-третьих, в случае повреждения, медный радиатор можно запросто реставрировать, почистить, заменить повреждённые элементы и это будет куда дешевле, чем менять радиатор печки на новый полностью.

А ещё медь практически не подвергается коррозии, если говорить в рамках срока эксплуатации автомобиля. Если мы определились с выбором, собираем инструмент, диагностируем систему отопления и меняем радиатор на ВАЗ-2110.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
