«моторист-конструктор» или как правильно собрать двигатель? ч. 1 / ремонт двигателей

Если попались дефектные запчасти

На любом пробеге возможно появление задиров цилиндра, вызванных разрушением поршня, колец либо поломкой свечи зажигания (обломился электрод или кусочек изолятора). Задиры на поверхности цилиндра вызывают потерю компрессии, при этом снижается мощность и появляется масложор.

Если попадутся поддельные фильтры или масла, то срок жизни мотора может быть очень коротким. Фильтр на большой скорости и оборотах способен лопнуть по завальцовке, оставив мотор без масла. А просто плохая фильтрация сократит ресурс подшипников всех валов. Некондиционное масло может стать причиной задиров, а еще оно может столь интенсивно угорать, что водитель запросто пропустит момент, когда мотор останется без масла.

Снятие двигателя

Рекомендуется двигатель и коробку передач снимать вместе как единый силовой агрегат и затем отсоединить двигатель от коробки передач. Нижеизложенные работы выполняются одинаково для двигателей всех типов, дополнительные указания даны для автомобилей с автоматической коробкой передач. При подъеме силового агрегата его нужно наклонить под углом 45° для обеспечения выхода из моторного отсека коробки передач

Силовой агрегат весит более 200 кг, поэтому при снятии требуется соблюдать особую осторожность и не повредить поверхности кузова или лакокрасочное покрытие

Во избежание повреждений на крылья автомобиля положить защитные чехлы. Стопорный рычаг на левом кронштейне капота освободить и капот поднять вверх до выхода рычага из зацепления. Затем освободить стопорный рычаг на правом кронштейне капота. Капот перевести в вертикальное положение. На рисунке показано положение защелки.

Отсоединить минусовый провод от аккумуляторной батареи и снять батарею вместе с рамкой крепления.
Открыть пробку системы охлаждения. Температура охлаждающей жидкости не должна быть более 90°С.
Отвернуть пробку для слива охлаждающей жидкости на правой и левой сторонах блока цилиндров. При этом не путать пробки с болтами крепления крышек коренных подшипников коленчатого вала. На рисунках показаны пробки слива охлаждающей жидкости и стрелками показаны болты крепления крышек.
Снять радиатор и вентилятор. Для этого снять резиновые опоры и скобы крепления радиатора. Радиатор вынуть, затем снять масляный радиатор. В автомобилях с автоматической коробкой передач перед снятием радиатора снять шланги с радиатора охлаждения масла коробки передач и заглушить отверстия в шлангах.
Снять расширительный бачок.
Снять систему выпуска газов в сборе.
Отсосать масло из бачка рулевого усилителя и отсоединить шланги от насоса рулевого усилителя.
Отсоединить все шланги и трубопроводы системы охлаждения, системы смазки, системы питания и провода между кузовом автомобиля и двигателем. Желательно пометить трубопроводы.

Отсоединить тягу управления подачей топлива.
В автомобилях с кондиционером необходимо слить хладагент

Работа должна проводиться очень осторожно. При отсутствии опыта необходимо обратиться за технической помощью и указаниями

Затем отсоединить шланги от сдвоенного трубопровода.
Отвернуть в нижней части кузова слева и справа болты крепления передних опор двигателя, для отворачивания использовать удлинитель с шарниром, который заводится снизу.
Закрепить на двигателе трос для подъема и надеть на крюк крана или другого грузоподъемного устройства. Трос слегка натянуть.
В автомобилях с регулируемой подвеской колес отвернуть четыре болта крепления насоса гидросистемы подвески вместе с соединительными трубопроводами, снять насос и отвести в сторону. Снять детали привода насоса.
Снять поперечину задней опоры двигателя вместе с опорой, перед снятием пометить расположение поперечины относительно кузова.
Отсоединить карданный вал от коробки передач и сдвинуть назад. Зажимную гайку на карданном валу не ослаблять.

Отсоединить провода от коробки передач (провод выключателя света заднего хода). В автоматических коробках передач отсоединить провода устройства Kickdown

Отвернуть одну сторону крепления амортизатора рулевого управления и повернуть его.
Снять амортизаторы подвески двигателя.
Ослабить болты крепления коробки передач к двигателю.
Установить под коробку передач домкрат (между опорной площадкой домкрата и коробкой передач установить деревянную прокладку).
Снять защитный брызговик туннеля кузова.
Осторожно поднимать двигатель, наклоняя его под углом приблизительно 45°. Коробку передач приподнимать при помощи домкрата, следуя за перемещением двигателя

Работу по поднятию двигатепя проводить медленно при постоянном контроле, следить, не осталось ли присоединенных проводов или трубопроводов особенно, если на автомобиле установлено дополнительное оборудование
Особое внимание обратить на крепление троса.

Ремонт силового агрегата ВАЗ 2106

Ремонт мотора «шестёрки», подразумевающий замену деталей поршневой группы, лучше производить после его демонтажа с автомобиля. Коробку переключения передач при этом можно не снимать.

Демонтаж двигателя ВАЗ 2106

Даже после снятия всего навесного оборудования вытащить мотор из подкапотного пространства вручную не получится. Поэтому для выполнения этой задачи потребуется гараж со смотровой ямой и электрическим тельфером. Кроме него понадобятся:

набор отвёрток и гаечных ключей;
ёмкости для сбора охлаждающей жидкости и масла;
маркер;
несколько старых одеял (чтобы защитить лакокрасочное покрытие автомобиля о время извлечения двигателя).

Для демонтажа мотора необходимо:

Загнать машину на смотровую яму.
Поднять капот, маркером обвести навесы по контуру. Это необходимо для того, чтобы при установке капота не пришлось выставлять зазоры.

Как заменить вкладыши

Когда двигатель будет снять с автомобиля, можно приступать к его ремонту. Начнём с вкладышей. Чтобы произвести их замену, необходимо:

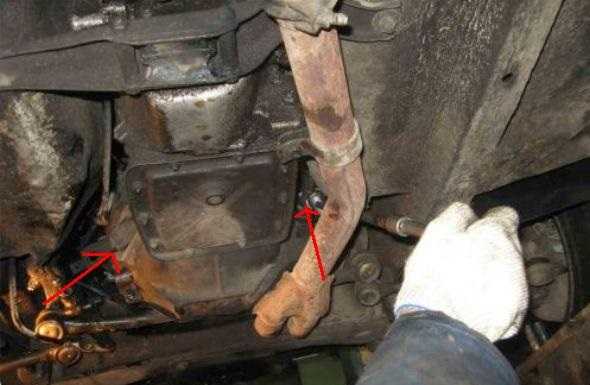

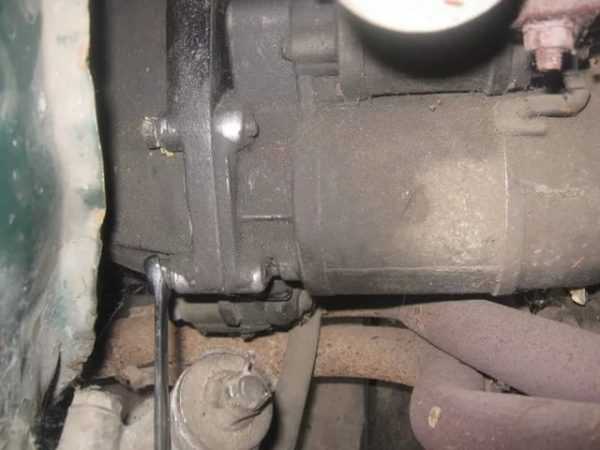

Шестигранным ключом открутить сливную пробку на поддоне картера.

Замена компрессионных и маслосъемных колец поршней

Чтобы заменить поршневые кольца потребуются те же инструменты, а также тиски и специальная оправка для обжатия поршней. Ремонтные работы следует производить в следующем порядке:

Разобрать двигатель в соответствии с п.п. 1–10 предыдущей инструкции.
Поочерёдно вытолкать поршни из блока цилиндров вместе с шатунами.

Ремонт масляного насоса

Для снятия и ремонта маслонасоса необходимо:

Ключом на 13 выкрутить два болта крепления насоса.

Самостоятельный ремонт двигателя — процесс довольно сложный, но не настолько, чтобы им не заниматься. Главное начать, а там сами разберётесь, что к чему.

Запчасти для капремонта двигателя

Для капитального ремонта мотора вам потребуются следующие запчасти:

Водяной насос.
Масляный насос.
Топливный насос.
Направляющие втулки и клапаны.
Наборы прокладок и сальников.
Звездочки.
Поршневые кольца.
Вкладыши втулок.
Цепь.
Ремни.

И это еще не полный список всех деталей, которые вам будут необходимы.

Желательно, для начала разобрать мотор и обратить внимание на элементы, которые в действительности требуют замены. И лишь после этого займитесь приобретением нужных запчастей

Если же вы решили обратиться в автосервис, то после диагностики специалисты сообщат вам, какие элементы нужно закупить для последующей замены.

Разборка двигателя, дефектовка

Прежде чем приступить к ремонту двигателя автомобиля, его нужно освободить от навесного оборудования.

Снимаем генератор, стартер, впускной и выпускной коллектор и другие детали навесного оборудования, попутно оцениваем состояние компонентов.

Форсунки можно отдать на промывку и корректировку, впускной коллектор и дроссель помыть.

После демонтажа навесного оборудования приступаем к постепенной разборке мотора.

Снимаем переднюю крышку двигателя, особенно это актуально, если привод ГРМ цепной – можно проверить состояние цепи.

После снятия передней крышки оцениваем состояние цепи, направляющей и натяжителя.

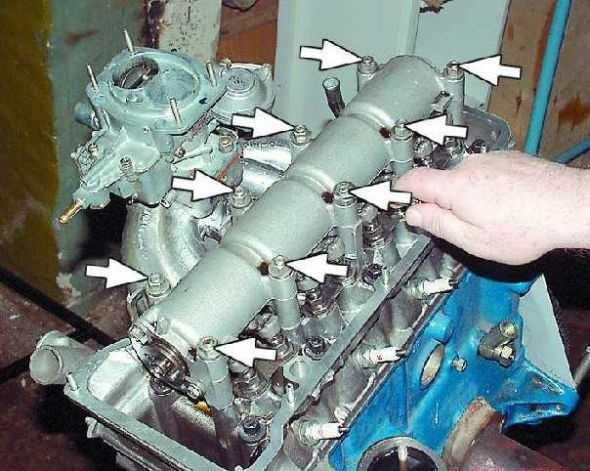

Снимаем клапанную крышку, чтобы добраться до болтов ГБЦ. Оптимально – если есть помощник и ключ с длинным воротком, тогда удастся без усилия сорвать болты ГБЦ.

После того, как болты головки блока цилиндров сорваны, выкручиваем их, со всех сторон аккуратно поддевая отверткой.

Обратим внимание на ГБЦ. Лучше всего отдать головку блока цилиндров на опрессовку

Под этим процессом подразумевается проверка головки на наличие трещин, состояние комплектующих. Как правило, требуется замена нескольких направляющих с клапанами, а после – обязательная притирка клапанов к седлам.

Устанавливаются новые сальники клапанов

Кстати, делая ремонт двигателя своими руками, важно проверить состояние кулачков распредвала – при его сильном биении и износе потребуется замена. На СТО плоскость головки шлифуют до идеально ровного состояния, также могут отфрезеровать плоскость на несколько миллиметров

Когда головка готова, переходим к блоку цилиндров. Изначально оцените зазор между поршнем и цилиндром. Если цилиндр имеет синий оттенок, это означает, что был перегрев.

Блок цилиндров также нужно отвезти на промер, где путем применения профессионального инструмента, будут известны результаты износа поверхности цилиндра. Обычно приходится хонинговать поверхность цилиндров или растачивать их под ремонтный размер поршня.

В это время проверяют коленчатый вал на биение. Если биение в допусках, что позволяет шлифовать шейки под ремонтный размер, то коленвал растачивают.

После покупки новых поршней и колец можно отдать их мастерам, которые вывесят шатуны и поршни отдельно и вместе, подогнав их по весу и установив в блок цилиндров с нужным моментом.

Немаловажно оценить состояние масляного насоса. Если их звездочки не сточены, можно обойтись обычной мойкой насоса и чисткой сетки масляного приемника

В целом ремонт двигателя своими руками закончен, осталось его собрать.

Как проверить работоспособность узла?

Проверить мотор, демонтированный из корпуса пылесоса, несложно. Для начала соединяют двужильный кабель с клеммами на корпусе мотора.

Кабель вставляют в розетку. Искры работающего мотора — признак, что пора менять графитовые щетки. Если же двигатель не запускается, то причину неисправности необходимо искать в обрыве обмотки.

Для проведения диагностики ротора понадобится тестер.

Алгоритм действий:

Выставляем мультиметр в режим «Сопротивление», измеряем показания между ламелями якоря (прикладываем щупы к двум соседним пластинам).
Показания на каждой паре должны совпадать. Если показания сопротивления превышают норму (до 4О м) в несколько раз — произошел обрыв.
Прикладываем щупы к корпусу якоря и ламелям. Показатель бесконечности — все в порядке, в противном случае двигатель требует немедленной замены.

Подключать к сети электричества прибор с пробоями на корпус двигателя категорически запрещено. Опасно для жизни!

Ещё схемы на реле

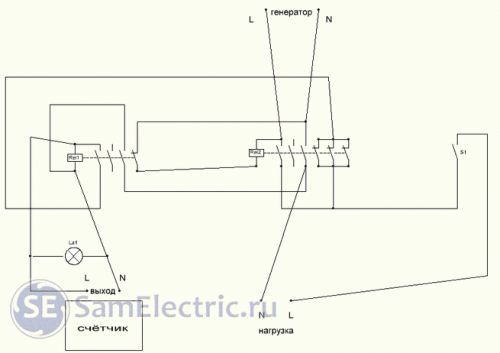

Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака:

Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака

Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака. За монтаж извиняюсь, тут главное принцип.

Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака

Подобные схемы у меня рассматриваются в статье про подключение генератора к домашней электросети.

Вот другая схема, управление по двум проводам тремя нагрузками. Автор подробно рассказывает на видео, как и что работает:

Обкатка двигателя, советы профессионалов

Не стоит после ремонта подвергать транспортное средство высоким нагрузкам. Сначала необходимо хорошо прогреть мотор. Затем запустите двигатель и дайте ему поработать на холостом ходу около десяти минут. После этого мотор необходимо выключить и остудить. Данные манипуляции следует проделать несколько раз. Теперь мотор должен поработать на холостом ходу примерно десять часов. Лишь после выше перечисленных операций можно начинать эксплуатацию транспортного средства.

Первые пятьдесят километров езды не стоит разгонять транспортное средство более чем на сорок километров в час. Далее его можно разогнать до 60 кмчас. Затем, каждые сто километров езды, необходимо увеличивать скорость движения автомобиля на 10 кмчас

Обратите внимание на рост уровня компрессии. Если он отсутствует, отправьте транспортное средство на повторную диагностику

Старайтесь резко не разгоняться и не тормозить.

Когда необходим капитальный ремонт двигателя автомобиля

Все системы двигателя внутреннего сгорания со временем изнашиваются. В зависимости от модели, марки и условий эксплуатации авто это может произойти как через год, так и через 5 лет, а то и больше.

Но в любом случае по поведению транспортного средства можно вовремя определить, что сроки уже подходят. Основные признаки, что с двигателем что-то не так:

Повысился расход бензина (дизтоплива, газа) и моторного масла.
Выхлоп становится «неправильного» сизого цвета.
Снижается компрессия.
Движок начинает стучать, беспричинно перегреваться.
Снижается мощность.
Датчик давления беспрерывно горит или мигает.

Любой из этих признаков указывает на неполадки в системе ДВС и необходимость выполнить ремонт двигателя своими руками или на станции техобслуживания.

Подробная инструкция разборки и ремонта двигателя ВАЗ 2110:

2. Снимаем с двигателя сцепление.

3. Снимаем натяжной ролик, ремень привода распределительного вала и дистанционную шайбу, которая установлена под натяжным роликом.

4. Снимаем с распределительного вала зубчатый шкив.

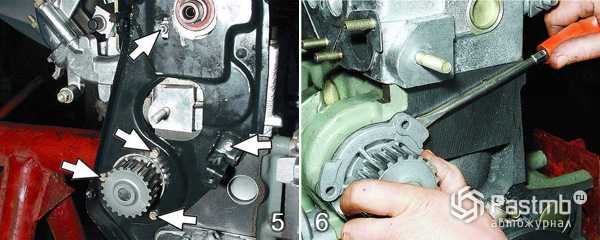

5. Осуществляем отвинчивание четырёх болтов, тремя из которых прикреплён водяной насос. Откручиваем гайку крепления на задней крышке ремня привода распределительного вала и снимаем крышку.

6. Чтобы снять водяной насос, вставляем отвёртку между блоком и фланцем корпуса насоса и таким образом сдвигаем его с посадочного места. Выполнив эти операции, снимаем водяной насос.

7. С блока цилиндров снимаем головку.

8. Отвинчиваем болты (их 16 штук) крепления масляного картера, затем вместе с прокладкой снимаем его.

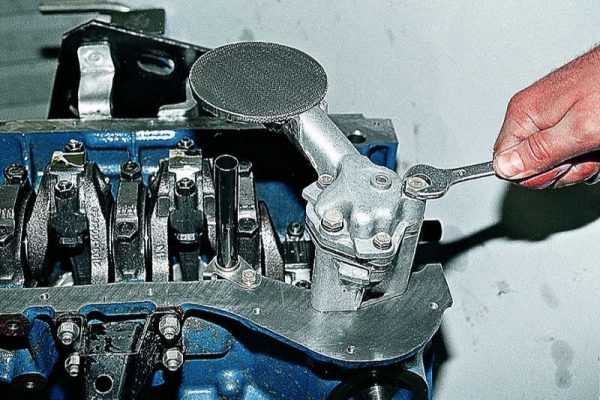

9. Отвинчиваем болты (их 3) крепления маслоприёмника и снимаем его. Имейте в виду, что под головками болтов наличествуют пружинные шайбы.

11. Затем осуществите поворот коленвала так, чтобы поршень, который снимается, попал в НМТ (нижнюю мёртвую точку). Необходимо отвинтить две гайки крепления для снятия крышки шатуна.

12. Теперь снимаем крышку шатуна. В случае, когда демонтаж крышки осуществить сложно, можно предварительно стронуть её лёгкими ударами молотка. Может быть, что номер цилиндра на крышке будет незаметным, в таком случае следует промаркировать крышку номером цилиндра.

Используя ручку молотка, проталкиваем шатун внутрь цилиндра, затем осторожно вынимаем из цилиндра поршень с шатуном. В процессе нужно следить, чтобы нижней головкой шатуна не коснуться зеркала цилиндра, поскольку таким образом можно повредить его

Остальные поршни снимаем тем же способом.

14. Если нужно снять поршень с шатуна, то маркируем его номером цилиндра, чтобы при осуществлении их установки не перепутать. На шатуне так же, должен быть номер цилиндра: если его не видно, то маркируем и шатун.

16. Отвинчиваем болты (их 6), снимаем держатель заднего сальника коленвала и прокладку. Помните, что под головками болтов наличествуют пружинные шайбы.

17. С коленчатого вала, снимаем зубчатый шкив. В случае, когда в пазу колен вала шпонка сидит не плотно, обязательно её вынимаем, чтобы не потерялась.

18. Отвинчиваем шесть болтов, под головками которых наличествуют пружинные шайбы, и снимаем масляный насос и прокладку.

19. Осуществляем отвинчивание болтов крепления на пяти крышках (на каждой по 2 болта) коренных подшипников.

20. Снимаем крышки.

21. Снимаем коленвал автомобиля ВАЗ 2110.

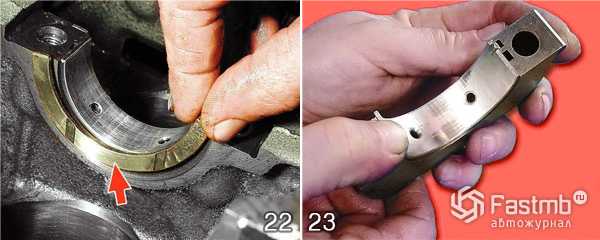

22. Осуществляем снятие на средней опоре упорных полуколец коленвала.

23. Если не планируется замена вкладышей, то по мере снятия, вынимаем их из постелей блока и из крышек коренных подшипников.

24. На нерабочей стороне маркируем вкладыши относительно постелей и крышек.

25. При наличии необходимости в снятии опор двигателя и кронштейнов генератора, отвинчиваем болты (3 штуки) их крепления и снимаем подводящую трубу водяного насоса, отвинтив её крепление.

26. Снимаем поршневые кольца с использованием специального съёмника. Если нет такого приспособления, то снимаем кольца с поршня, разжав аккуратно замки колец.

27. Снимаем с поршня двигателя авто разжимную пружину маслосъёмного кольца.

28. Стопорные кольца, которые удерживают поршневой палец, снимаем с обеих сторон поршня. В бобышках поршня с целью удобства снятия колец предусмотрены выемки.

29. Используя подходящую оправку, выталкиваем палец из поршня, затем снимаем поршень с шатуна.

30. Из шатуна и его крышки вынимаем вкладыши. В случае, когда они остались на коленвале, снимаем их с вала. Если не требуется замена вкладышей, то по мере снятия маркируем их относительно номеров крышек и шатунов.

На этом процесс разборки двигателя ВАЗ 2110 завершён. Удачного завершения ремонта.

Обкатка двигателя, советы профессионалов

Первые пятьдесят километров езды не стоит разгонять транспортное средство более чем на сорок километров в час. Далее его можно разогнать до 60 км\час. Затем, каждые сто километров езды, необходимо увеличивать скорость движения автомобиля на 10 км\час

Старайтесь резко не разгоняться и не тормозить.

Источник

Поршень двигателя состоит из трех основных частей:

Днище поршня (воспринимает газовые силы и тепловую нагрузку);
Уплотняющая часть поршня (поршневые кольца, которые препятствуют прорыву газов в картер и передают большую часть тепла от поршня цилиндру двигателя);
Направляющая часть поршня (юбка) — поддерживает положение поршня и передаёт боковую силу на стенку цилиндра.

В обиходе автомобилистов часто встречается такое название, как головка поршня. Головкой поршня называют днище поршня с его уплотняющей частью.

Днище поршня

Основная рабочая поверхность детали, которая вместе со стенками гильзы цилиндров и головкой блока формирует камеру сгорания, в которой и происходит сгорание горючей смеси. Днище поршня может иметь различную конструкцию в зависимости от типа и особенностей двигателя.

Виды поршней

В двухтактных двигателях применяются поршни со сферической формой днища, что приводит к повышению эффективности наполнения камеры сгорания горючей смесью и улучшает отвод отработанных газов.

В четырехтактных бензиновых двигателях днище имеет плоскую или вогнутую форму. Углубления – выемки служат для улучшения смесеобразования и уменьшают вероятность столкновения поршня с клапаном.

В дизельных моторах углубления в днище более габаритные и имеют различные формы. Такие выемки называют поршневой камерой сгорания. В процессе работы в поршневых камерах сгорания создаются завихрения, которые способствуют улучшению качества смешивания топлива с воздухом.

Уплотняющая часть поршня

Уплотняющая часть поршня предназначена для установки компрессионных и маслосъемных колец, которые предназначены для устранения зазора между поршнем и стенкой гильзы цилиндров.

Уплотняющая часть представляет собой проточки (канавки) в цилиндрической поверхности поршня. В двухтактных двигателях в проточки вставляются специальные вставки, в которые упираются замки колец, благодаря которым кольца не прокручиваются.

Число канавок, на уплотняющей части поршня, соответствует количеству поршневых колец. Чаще всего применяется конструкция с тремя кольцами — двумя компрессионными и одним маслосъемным. В канавке под маслосъемное кольцо имеются специальные отверстия для стека масла, которое снимается маслосъемным кольцом со стенки гильзы цилиндра.

Особенности выбора колец

Для того чтобы двигатель работал надежно после ремонта, важно правильно подойти к выбору колец. Не стоит приобретать самый дешевый набор

Такие кольца долго не прослужат, и придется снова проводить трудоемкий процесс замены.

Также важно осмотреть упаковку и сами детали. На упаковке должна быть вся информация о производителе, материале изготовления

На кольцах должна быть маркировка. Она обозначает верхнюю сторону. Внутрь упаковки производители обычно вкладывают инструкцию, где подробно рассказано, как правильно ставить на поршень кольца. На последних не должно быть дефектов, даже самых мелких.

СБОРКА ДВИГАТЕЛЯ

1. Очистите нагар по краям постелей блока цилиндров. Очистите от отложений масляные канавки в постелях.

2. Установите вкладыши коренных подшипников в постели блока цилиндров в соответствии с метками, сделанными при разборке

Обратите внимание, что средний вкладыш А без проточки. При установке вкладышей их стопорные усики должны войти в пазы постелей

Смажьте вкладыши моторным маслом.

3. Установите коленчатый вал в блок цилиндров.

4. Смажьте упорные полукольца моторным маслом

Обратите внимание на канавки полуколец – этими сторонами полукольца устанавливаются к щекам коленчатого вала

5. Установите сталеалюминиевое полукольцо (белого цвета) с передней стороны средней постели (со стороны привода распределительного вала).

6. . металлокерамическое (желтого цвета) – с другой стороны постели.

7. Поверните полукольца так, чтобы их концы были заподлицо сторцами постели.

8. Вставьте вкладыши в крышки коренных подшипников в соответствии с метками, сделанными при разборке. При этом стопорные усики вкладышей должны войти в пазы крышек. Смажьте вкладыши моторным маслом.

9. Установите крышки в соответствии с метками. На крышках нанесены метки (насечки) в соответствии с номером цилиндра. Исключение составляет пятая крышка, на которой нанесены две метки, как и на второй. На второй крышке есть два резьбовых отверстия под болты крепления маслоприемника. Номера цилиндров считают со стороны привода распределительного вала, а крышки устанавливают метками А в сторону кронштейна генератора Б.

10. Смажьте моторным маслом резьбу и торцы головок болтов крепления крышек.

11. Вверните болты и затяните их требуемым моментом в следующем порядке: первыми затяните болты третьей крышки 1, затем второй 2 и четвертой 3, потом первой 4 и пятой 5. После затяжки болтов проверните на два-три оборота коленчатый вал – он должен вращаться легко, без заеданий.

12. Для удобства установки смажьте тонким слоем консистентной смазки прокладку масляного насоса и «приклейте» ее к блоку. Удалите излишки смазки.

13. Установите масляный насос и вверните болты его крепления (см. «Снятие и установка масляного насоса» ).

14. Для удобства установки смажьте тонким слоем консистентной смазки прокладку держателя заднего сальника и «приклейте» ее к блоку. Удалите излишки смазки.

15. Установите держатель заднего сальника и вверните болты его крепления (см. «Замена сальников коленчатого вала» ).

16. Вставьте шатун в поршень в соответствии с ранее сделанными метками так, чтобы номер детали А на шатуне был обращен в противоположную сторону от прилива Б на бобышке поршня.

Рис. 4.16.

Приспособление для запрессовки поршневого пальца: 1–валик; 2–поршневой палец; 3–направляющая втулка; 4–винт; 5–дистанционное кольцо

17. Для запрессовки поршневого пальца лучше пользоваться специальным приспособлением. При его отсутствии можно подобрать подходящую оправку. Наденьте поршневой палец 2 (рис. 4.16) на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем наденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая его. Размеры дистанционного кольца: наружный диаметр 22 мм, внутренний – 15 мм, толщина – 4 мм.

18. Нагрейте верхнюю головку шатуна до 240°С в печи в течение 15 мин. Зажмите шатун в тиски, установите на него поршень, чтобы совпали отверстия под палец, и вставьте до упора приспособление с пальцем в отверстия поршня и шатуна. Для правильной установки пальца поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки.

19. После охлаждения шатуна смажьте поршневой палец через отверстие в бобышках поршня.

20. Установите стопорные кольца с обеих сторон пальца

Обратите внимание на то, что кольца должны быть четко установлены в канавках поршня

21. Установите на поршень разжимную пружину маслосъемного кольца.

22. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя их замки.

23. Порядок установки колец: первым устанавливают маслосъемное кольцо (замок кольца должен находиться с противоположной стороны замка разжимной пружины), затем нижнее компрессионное кольцо, последним – верхнее.

Обратите внимание, что на кольцах может быть выбита надпись «ВАЗ», «ВЕРХ» или «TOP». Этой надписью кольца устанавливаются вверх (к днищу поршня)

Если надписи нет, маслосъемное и верхнее компрессионное можно устанавливать в любом положении.
