Не греет печка в газель бизнес

Так почему закипала Газель?

Кто бы знал? Оказывается, во входящем патрубке системы отопления (идущем на радиатор печки), в салоне автомобиля (под панелью приборов), предусмотрено наличие небольшого, прям совсем маленького (который хрен заметишь, пока не залезешь) краника.

Работает сие чудо инженерной мысли (без сарказма, на самом деле штуковина хорошая) по типу крана маевского. Немного приоткрыл винтик, воздух стравило и закрутил. Все! Вы, понимаете, все!

Вот эта вот блядская маленькая штуковина, как раз и предназначена для стравливания воздуха в самой верхней точке системы охлаждения.

Собрали. Залили новый антифриз. Шатаем. Проблем нет. Все.

монтаж проводки своими руками, видео, фото

После рестайлинга в 2003 и 2010 году популярный в России грузовик получил и новое имя — «Газель-Бизнес». Но не только приставку к названию и измененную облицовку получил автомобиль – доработке подверглись более 20 узлов, а всего в конструкцию автопроизводителем было внесено 130 изменений, включая и переработанную электрическую схему. Если сравнивать первенца, увидевшего свет в далеком 1994 году и новинкой, то переделки оказались существенными. Накопленный за годы эксплуатации опыт обслуживания позволил сформулировать задачи для конструкторов и инженеров, которые и были реализованы в новой модели.

Рестайлинговая Газель Бизнес

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

  1. Дизельного двигателя;
  2. АБС в приводе тормозов;
  3. Кондиционера;
  4. Круиз-контроля.

Дизельная Газель

Заводская схема электропроводки Газель 3302

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

  1. Блок управления работой топливного насоса;
  2. Блок управления системы дожигания выхлопных газов.

Предостережение: использовать нестандартные прошивки для блока управления двигателем не рекомендуется, поскольку заводские настройки рассчитаны на уравновешивание разного крутящего момента мотора и коробки передач.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:

  1. более мощная аккумуляторная батарея,
  2. новый стартер с улучшенными характеристиками;
  3. генератор повышенной производительности;

Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам.

Кондиционеры Sanden

С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.

Японский кондиционер Sanden для Газели

Тормозная система

На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.

В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:

  1. главный тормозной цилиндр;
  2. вакуумный усилитель тормозов;

Справочно: Предпочтение было отдано 4-х канальной системе, имеющей отдельную регулировку тормозного момента каждого колеса.

С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.

Дополнительные компоненты

Схема проводки Газель бизнес также подверглась видоизменению и благодаря появлению:

  1. узлов и деталей фирм ZF и Sachs в приводе сцепления;
  2. гидроусилителя руля от ZF Lenksysteme;
  3. электрообогрева наружных зеркал;
  4. иной передней панели с новым блоком приборов;
  5. аудиосистемы от Blaupunkt;
  6. обновленного блока управления отопителем кабины.

Блок управления аудиосистемой Blaupunkt и кондиционером в Газель Бизнес

Кроме того, в виде опции к версии с силовым агрегатом от Cummins появился круиз-контроль семейства Газель-Бизнес, также потребовавший изменения электрической схемы автомобиля.

Выводы: подвергнув автомобили Газель Бизнес модернизации, автопроизводитель серьезно усовершенствовал и электропроводку, например по сравнению с моделью с 406 двигателем. Вот почему при ее замене или замене ее компонентов следует руководствоваться электрической схемой завода-изготовителя.

Возможности для тюнинга

Различные заводские недоработки ведут к модернизации системы охлаждения ЗМЗ-406 владельцами и водителями. Существуют различные возможности для улучшения системы. Такой тюнинг сделает жизнь гораздо легче.

Так, можно принудительно включать вентилятор радиатора с индикацией. Напряжение подается на электромотор. Здесь же можно менять разъемы подключения колодки вентилятора. Также многие ставят электропомпу, которая прокачивает тосол через печку. Можно сделать так, чтобы электропомпа включалась вместе с вентилятором.

С помощью данных доработок можно получить максимальную температуру двигателя в 97 градусов. Если включать вентилятор вручную, особенно в пробках, то имеется большой запас теплоемкости. Система охлаждения ЗМЗ-406 будет работать исправно, и мотор не перегреется.

Некоторые владельцы считают электровентлиятор ненадежным и уходят от этого решения. Например, можно установить принудительное охлаждение, приводимое в действие от помпы. Надежность выше, чем у электрического аналога. Систему такую применяли за ЗМЗ-402 и на «Газелях». Если нужно модернизировать инжекторную «Газель», то просто устанавливают вентилятор системы охлаждения на карбюраторный ЗМЗ-406. Но понадобится также и помпа.

Схема, элементы системы охлаждения и их работа

Основные элементы, из которых состоит схема системы охлаждения двигателя, встречаются и схожи у разных типов моторов: инжекторных, дизельных и карбюраторных.

Общая схема жидкостной системы охлаждения двигателя

Жидкостное охлаждение мотора дает возможность в равной мере забирать тепло со всех узлов и деталей двигателя не зависимо от степени тепловой нагрузки. Двигатель с использованием водяного охлаждения создает меньше шума, чем двигатель с воздушным охлаждением, обладает большей скоростью прогрева при пуске.

Система охлаждения двигателя содержит следующие детали и элементы:

  • рубашка охлаждения (водяная рубашка);
  • радиатор;
  • вентилятор;
  • термостат;
  • жидкостный насос (помпа);
  • расширительный бачок;
  • соединительные патрубки и сливные краны;
  • отопитель салона.
  • Рубашкой охлаждения («водяной рубашкой») принято считать сообщающиеся между двойными стенками полости в тех местах, где наиболее нужен вывод избыточного тепла.
  • Радиатор. Предназначен для рассеивания тепла в окружающую атмосферу. Он конструктивно состоит из множества изогнутых трубочек с дополнительными ребрами для увеличения теплоотдачи.
  • Вентилятор, включающийся электромагнитной, реже гидравлической муфтой, при срабатывании температурного датчика охлаждающей жидкости усиливает набегающий на авто воздушный поток. Вентиляторы с “классическим” (постоянно включенным) ременным приводом встречаются в наши дни редко, в основном, на старых автомобилях.
  • Центробежный жидкостный насос (помпа) в системе охлаждения обеспечивает постоянную циркуляцию охлаждающей жидкости. Привод помпы чаще всего реализован с помощью ремня или шестерней. Двигатели с турбонаддувом и с непосредственным впрыском топлива, как правило, снабжены дополнительной помпой.
  • Термостат – главный узел, регулирующий потоки охлаждающей жидкости, устанавливается обычно между входным патрубком радиатора и «водяной рубашкой» двигателя, конструктивно выполнен в виде биметаллического или электронного клапана. Назначение термостата – поддержание заданного рабочего температурного диапазона охлаждающей жидкости при всех режимах работы двигателя.
  • Радиатор отопителя очень похож на радиатор системы охлаждения меньших размеров и расположен в салоне авто. Принципиальное отличие состоит в том, что радиатор отопителя передает тепло в салон, а радиатор системы охлаждения – в окружающую среду.

Принцип работы

Принцип работы жидкостного охлаждения двигателя состоит в следующем: цилиндры окружены «водяной рубашкой» из охлаждающей жидкости, отбирающей лишнее тепло и переносящей его к радиатору, откуда оно передается в атмосферу. Жидкость, непрерывно циркулируя, обеспечивает оптимальную температуру двигателя.

Принцип работы системы охлаждения двигателя

Охлаждающие жидкости – антифризы, тосол и вода – в процессе эксплуатации образуют осадок и накипи, нарушающие нормальную работу всей системы.

Вода не бывает химически чистой в принципе (за исключением дистиллированной) – в ней содержатся примеси, соли и всевозможные агрессивные соединения. При повышенной температуре они выпадают в осадок и образуют накипь.

В отличие от воды антифризы не создают накипи, но в процессе эксплуатации разлагаются, а продукты распада отрицательным образом сказываются на работе механизмов: на внутренних поверхностях металлических элементов появляется коррозионный налет и наслоения органических веществ.

Кроме этого, в систему охлаждения могут попадать различные посторонние загрязняющие субстанции: масло, моющие средства или пыль. Также могут попасть и специальные герметики, используемые для аварийной заделки повреждений в радиаторах.

Все эти загрязнения оседают на внутренних поверхностях узлов и агрегатов. Они характеризуются плохой теплопроводностью и забивают тонкие трубки и соты радиатора, нарушая эффективную работу системы охлаждения, что приводит к перегреву двигателя.

Видео о том, как устроено охлаждение мотора, принцип работы и неисправности

https://youtube.com/watch?v=BY46TxGCUsA

Ещё кое-что полезное для Вас:

  • Плохо греет печка в салоне, причины, что делать и профилактика
  • Почему двигатель автомобиля не заводится: как найти причину
  • Радиатор охлаждения двигателя: устройство и принцип работы

Термостат змз 406, летний и зимний

Наши продавцы не утруждают себя особо умственной деятельностью, поэтому если вы обратитесь с вопросом о термостате, вам продадут заводской термостат с температурой открытия 85 градусов «товарища Цельсия». На самом деле выпускаются термостаты и с другими характеристиками. Для нашей необъятной родины я держу три «температуры». 85 (заводская установка), 80 и 70 градусов. Для средней полосы летним является вариант 80 градусов, для Югов – 70. Сразу скажу, что с точки зрения классического инжекторного моторостроения – это неправильный подход. В карбюраторном двигателе, рабочую температуру задает именно термостат. В инжекторном двигателе это делают мозги и прошивка. Если термостат открывается раньше, чем двигатель набрал рабочую температуру, мозги будут считать, что он не прогрелся и будут «докидывать» бензин. Если открывается позже, то перегрев и элементы калильного зажигания. Поэтому устанавливая «летний» термостат змз 406, мы изначально получаем больший расход топлива. Выбор остается за клиентом. Или повышенный расход топлива или пробитая прокладка гбц. Термостаты я предпочитаю владимирского . Брака и разброса по параметрам меньше чем у остальных. На своем сайте они честно пишут, что используют импортный термоэлемент. Термостаты комплектую резиновым уплотнительным кольцом, чтобы сервис или клиент уже не бегал по магазинам «по мелочам». Еще один момент касаемый бренда «Электон»: в заводских коробочках лежат именно их термостаты.

термостат Электон, 70 градусов

Детали и запчасти: описание

Многие автолюбители знакомы с элементами охлаждающей системы моторов. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой. Итак, разберём предназначение отдельных элементов системы охлаждения мотора ЗМЗ 406.

Термостат

Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата ЗМЗ 406 — 87 — 103 градуса Цельсия.

При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.

А — термостат закрыт; В — термостат открыт

Водяной насос

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.

Радиатор и вентилятор

Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.

Радиатор системы охлаждения на ЗМЗ 406 установленный алюминиевый с 3-х рядной системой для обеспечения максимального охлаждения жидкости. Вентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров.

Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.

Патрубки и водяная рубашка

Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.

По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар.

Сборочные детали системы охлаждения двигателя ЗМЗ-406

Система охлаждения ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 18) — жидкостная, закрытая, с принудительной циркуляцией.

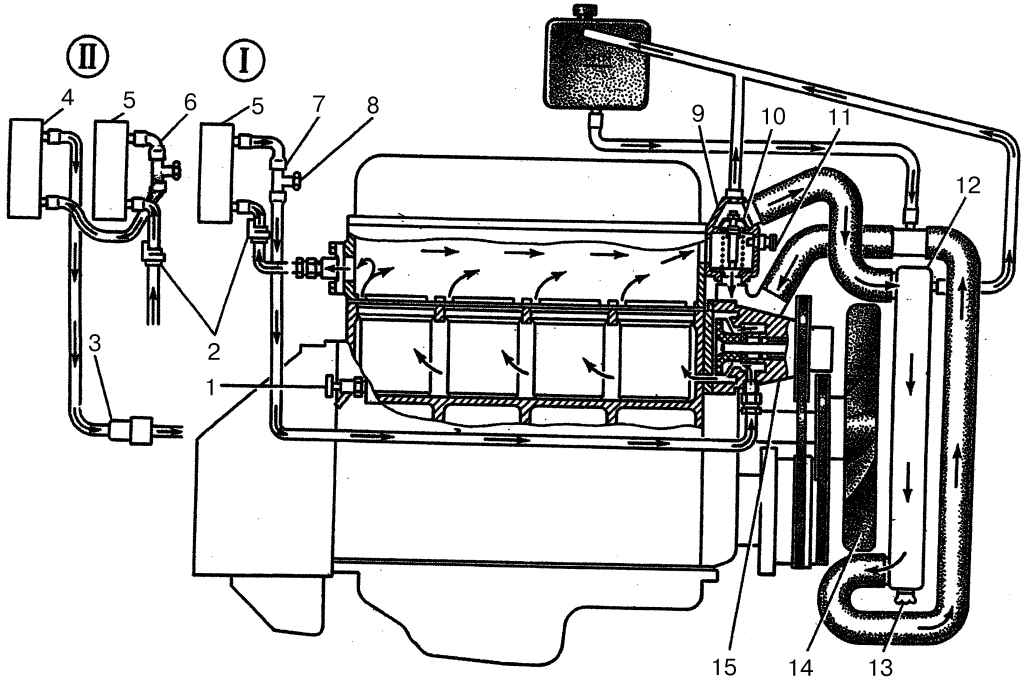

Рис.18. Схема системы охлаждения двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — сливной краник блока цилиндров; 2 — радиатор отопителя; 3 — краник отопителя; 4 — двигатель; 5 — дроссельный патрубок; 6 — термостат; 7 — датчик указателя температуры охлаждающей жидкости; 8 — датчик сигнализатора перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — радиатор, 11 — пробка расширительного бачка; 12 — расширительный бачок; 13 — сливной краник радиатора; 14 — датчик включения электровентилятора; 15 — водяной насос

Система охлаждения состоит из водяной рубашки в блоке и головке цилиндров двигателя, водяного насоса, термостата, радиатора, расширительного бачка,электровентилятора, сливных краников, датчиков температуры охлаждающей жидкости, перегрева охлаждающей жидкости и включения электровентилятора, пробки расширительного бачка,

В систему также включен радиатор ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 отопителя кабины.

Поддержание правильного температурного режима двигателя оказывает решающее влияние на износ деталей двигателя и экономичность его работы.

Оптимальная температура охлаждающей жидкости 80-90°С поддерживается при помощи термостата, действующего автоматически, и электровентилятора, включаемого отдатчика через реле управления электровентилятором при достижении температуры охлаждающей жидкости 92°С.

Электровентилятор включен до тех пор, пока температура охлаждающей жидкости не упадет до 87°С. В холодное время года для поддержания оптимальной температуры охлаждающей жидкости используется также чехол, устанавливаемый на облицовку радиатора.

Для контроля температуры охлаждающей жидкости в комбинации приборов ЗМЗ-406 имеется указатель температуры, датчик которого ввернут в корпус термостата.

Кроме того, в комбинации приборов имеется сигнальная лампа, загорающаяся при повышении температуры жидкости до 104-109°С.

Датчик сигнальной лампы также ввернут в корпус термостата. При загорании лампы следует немедленно остановить двигатель, установить и устранить причину перегрева.

Термостат ЗМЗ-406

Термостат двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 19) с твердым наполнителем, двухклапанный, типа ТС 107-01 расположен в корпусе, установленном на выходном отверстии головки цилиндров, и соединен шлангами с водяным насосом и радиатором.

Рис.19. Принцип действия термостата ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

A — термостат закрыт; Б — термостат открыт

Основной клапан термостата ЗМЗ-406 начинает открываться при температуре охлаждающей жидкости 78-82°С. При температуре 94°С он полностью открыт.

При закрытом основном клапане жидкость в системе охлаждения двигателя ЗМЗ-406 циркулирует, минуя радиатор, через открытый дополнительный клапан термостата внутри рубашки охлаждения двигателя.

При полностью открытом основном клапане дополнительный клапан закрыт и вся жидкость проходит через радиатор охлаждения.

Отопитель кузова соединен параллельно с радиатором двс ЗМЗ-406, и термостат не отключает его от двигателя. Поэтому при прогреве двигателя не следует открывать заслонку воздухопритока и включать электродвигатель отопителя.

Термостат автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, отключая и включая циркуляцию жидкости через радиатор.

В холодную погоду, особенно при малых нагрузках двигателя, почти все тепло отводится в результате обдува двигателя холодным воздухом, и охлаждающая жидкость через радиатор не циркулирует.

Водяной насос ЗМЗ-406

Помпа ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 20) центробежного типа. Расположена и закреплена на крышке цепи.

Рис.20. Водяной насос (помпа) ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — ступица; 2 — фиксатор; 3 — корпус; 4 — сальник; 5 — крыльчатка; 6- контрольное отверстие для выхода охлаждающей жидкости; 7- валик с подшипником

Подшипник 7 отделен от охлаждающей жидкости самоподтягивающимся сальником 4 неразборной конструкции, внутри которого расположены манжета и уплотняющая шайба.

Жидкость, просачивающаяся через сальник, не попадает в подшипник, а вытекает наружу через контрольное отверстие 6, которое периодически надо прочищать.

Подшипник от перемещения удерживается фиксатором 2, который завернут до упора и закернен.

Подшипник заполняется смазкой при сборке, в процессе эксплуатации добавления смазки не требуется. Ступица 1 и крыльчатка 5 помпы напрессованы на валик подшипника.

Рабочая температура двигателя Каменс

Во время работы мотора Камминс, температура газов внутри его рабочих цилиндров постоянно изменяется от 80 до 2200 град. При этом, минимальное значение соответствует температуре воздуха в конце впуска, а максимальное – процессу сгорания рабочей смеси. Учитывая достаточно высокую температуру горения мелкораспыленного жидкого топлива, не трудно догадаться, что и сама конструкция двигателя, при работе в таких условиях, может прогреться до значительной температуры.

Однако, уже при достижении отметки в 100 град., происходит перегрев деталей мотора и наблюдается разжижение его смазочного материала. Снижение густоты смазки, в свою очередь, усиливает трение и ускоряет износ контактирующих поверхностей, что неблагоприятно сказывается на продолжительности их срока службы.

Рабочая температура двигателя Каменс на ГАЗели, КамАЗе и др. автомобилях составляет 90…95 град.

При этом следует отметить, что несоблюдение нижней границы также является опасным для технического состояния двигателя. Переохлаждение, как правило, приводит к ухудшению процесса смесеобразования и увеличению потерь энергии на трение, вследствие чего, повышается интенсивность износа

поршневых колец

,

поршней

и рабочих

цилиндров

Двигатель ЗМЗ 402 – модернизация системы охлаждения

После форсирования мотора возникает проблема перегрева, так как режим работы кардинально изменился. Двигатель ЗМЗ 402, устанавливаемый на Газели и Волги, не лишен таких недостатков. Можно даже сказать, что в обычном (не форсированном) режиме, этот двигатель не отличается высокой эффективностью системы охлаждения. Поэтому, многие автолюбители, рано или поздно, но приходят к выводу, что нужно что-то предпринимать.

Форсирование двигателя ЗМЗ-402 приводит не только к модернизации системы охлаждения, но и к усовершенствованию систем смазки, газораспределения, зажигания. Иными словами, простой расточкой цилиндров не обойтись, для правильной работы двигателя придется переделать практически все. К тому же, усовершенствовать тормозную систему не помешает, так как мощность двигателя и максимальная скорость увеличились.

Модернизация охлаждения двигателя

Для начала нужно решить, чем конкретно вы недовольны, что вы ожидаете получить после переделок? В первую очередь, конечно, потребуется замена крыльчатки с приводом от коленвала на электрический вентилятор. В радиаторах предусмотрено место под установку датчика включения вентилятора, поэтому, с этим проблем не возникнет.

Второе, что нужно сделать, – предусмотреть ручное включение вентилятора, на тот случай, если вдруг датчик выйдет из строя. Неплохая идея – плавное включение вентилятора. Реализовать ее можно при помощи блока задержки. Таким образом, на двигатель уменьшается нагрузка в момент включения вентилятора.

Третье – замена радиатора на более совершенный. Например, немного дороже обойдется медный. Но у него есть плюс – теплоотдача выше. Следовательно, двигатель ЗМЗ-402 с таким радиатором будет охлаждаться намного лучше и эффективнее.

Система охлаждения ЗМЗ-402

Система охлаждения двигателя ЗМЗ-402 жидкостная (хотя, конечно, правильнее назвать ее комбинированной, так как встречный поток воздуха охлаждает радиатор). Герметичного типа – охлаждающая жидкость в системе находится под давлением. Два круга охлаждения – большой и малый. Если проще, то большой круг – это когда в работе участвует радиатор, малый – без него.

Обязанность термостата – переключение циркуляции охлаждающей жидкости с малого круга на большой и наоборот. Большинство неисправностей системы охлаждения двигателя заключается именно в нем. Закипание двигателя ЗМЗ-402 – это первый признак того, что термостат вышел из строя. Его нужно только менять, так как он неразборный, а, следовательно, ремонту не подлежит.

Помпа имеет привод от коленчатого вала двигателя ЗМЗ-402, обеспечивает циркуляцию охлаждающей жидкости в системе охлаждения. Ресурс у нее очень высокий, если правильно эксплуатировать. Один, самый важный, элемент – это подшипник, который имеет свойство изнашиваться. Особенно, если в систему охлаждения двигателя залит не тосол, а вода. Тосол сам по себе жирный, маслянистый, он смазывает подшипник. Если же залить воду, то она не только не будет смазывать механизм, но и в каналах двигателя образует много накипи, что повлияет на качество охлаждения.

Радиатор расположен так, что на него падает встречный поток воздуха, разбит он на соты, предназначен для лучшего охлаждения двигателя ЗМЗ-402. Кроме потока воздуха, радиатор обдувается крыльчаткой, имеющей привод от коленвала двигателя. Но все чаще на радиатор устанавливают электрический вентилятор, он намного эффективнее. Радиатор отопителя – служит для отопления салона автомобиля в зимнее время. Двигатель ЗМЗ-402 рассчитан на подключение одного или двух радиаторов отопителя (второй – для отопления фургона, если двигатель на Газели). И последнее – соединительные патрубки, расширительный бак и датчик температуры.
