Тракторы беларус мтз-80, мтз-82, мтз-82.1, мтз-1221, 1523, мтз-892, юмз, т-40. сельскохозяйственная техника: плуги, культиваторы, мотоблоки, косилки, сеялки

Выполняемые операции и оборудование для Беларус 82

Представленный в заводском каталоге обзор трактора МТЗ 82, позволяет определить, что наибольшее распространение Беларус 82 получил при выполнении следующих работ:

  • подготовка почвы (пахота, боронование, культивирование);
  • внесение разных удобрений;
  • обработка сельхозрастений и их уборка;
  • перевозка грузов;
  • погрузо-разгрузочные операции.

При этом совместно с трактором может применяться большое количество следующего специализированного оборудования:

  • плуги прицепные и навесные для различных видов вспашки;
  • бороны, планировщики, культиваторы;
  • комбинированные агрегаты для обработки почвы;
  • рыхлители, измельчители;
  • различные косилки;
  • вилы;
  • приспособления для скирдования;
  • косилки;
  • резчики силоса;
  • прицепы, полуприцепы, платформы;
  • погрузчики.

В условиях фермерских и более крупных агрохозяйство достаточно часто требуется выполнение различных погрузочных и разгрузочных операций. Приобретение специализированной техники для этих работ достаточно дорого, так как не удается ее загрузить круглогодично. Поэтому очень удачным решением считается способность агрегатировать трактор МТЗ 82 с погрузочно-разгрузочными оборудованием. Это позволяет получить:

  • погрузчик фронтальный на МТЗ 82;
  • погрузчик-экскаватор для земляных работ МТЗ 82 с объемом ковша до 0,3 куб. м;
  • подъемник монтажный (высота подъема до 9,0 м);
  • грейферный погрузчик для рулонов на базе МТЗ 82;
  • МТЗ 82.1 с монтажным крюком, для погрузки-разгрузки штучных грузов.

Конструкция силового агрегата

В конструкции двигателей Д-245.7 нашли применение как традиционные, так и современные решения, что и позволило добиться высокой надежности вкупе с эффективностью. Рассмотрим основные части и системы двигателя.

Блок цилиндров. Отличительная черта всех моторов данной линейки — литой чугунный блок, в который вставляются съемные гильзы. В верхней части блока выполнены вертикальные расточки для гильз, здесь при вставке гильз образуются протоки для охлаждающей жидкости. В нижней части блока отлиты три поперечных ребра, на этих ребрах и торцевых стенках блока выполнена постель коленчатого вала. Коленвал вместе с подшипниками удерживается бугелями (крышками), которые растачиваются вместе со стенками блока, поэтому они должны всегда устанавливаться только на свои места. Выше и левее коленвала (если смотреть на блок спереди) выполнена постель под распределительный вал, установка вала осуществляется через вкладыши.

В блоке выполнены масляные каналы, с помощью которых осуществляется подача смазки к основным узлам и трущимся поверхностям. Отдельные каналы выходят во 2-ю и 4-ю опоры коленвала — здесь устанавливаются форсунки, осуществляющие разбрызгивание масла внутрь поршней.

На внешней поверхности блока предусмотрен ряд привалочных поверхностей для монтажа ГБЦ, поддона, помпы, масляного насоса, всех топливных фильтров (как грубой, так и тонкой очистки), передней крышки и защитного заднего листа.

ГБЦ. Тоже чугунная, простой конфигурации (имеет форму параллелепипеда), с отверстиями под втулки клапанов, а также под штанги от распредвала. Особо нужно отметить, что впускные каналы для эффективного завихрения воздуха и смесеобразования имеют винтовой профиль. Нижняя часть головки — плоская, так как камеры сгорания расположены в поршнях. Седла всех клапанов — вставные, изготовлены из специального жаропрочного материала. На верхней плоскости головки располагаются пружины клапанов и коромысла на оси. Весь этот механизм закрыт крышкой, в которой выполнено два вертикальных канала большого сечения — к этим каналам присоединяется впускной коллектор. Выпускной коллектор монтируется с правой стороны ГБЦ. Форсунки и свечи накаливания (по одной на каждый цилиндр) — на левой стороне ГБЦ. Монтаж ГБЦ на блок осуществляется через металлоармированную прокладку.

Устройство дизельного двигателя «Д-245»

Основные сборочные единицы, системы, узлы и детали дизеля «Д-245» таковы:

  • корпус (блок цилиндров и подвеска);
  • газораспределительный механизм (головка цилиндров, клапаны и толкатели клапанов, крышка головки цилиндров, выпускной тракт (коллектор), распределительный механизм);
  • кривошипно-шатунный механизм (поршни, шатуны, коленчатый вал и маховик»;
  • система смазки (сапун, масляный картер, приёмник маслонасоса и сам масляный насос, фильтр масляный с жидкостно-масляным теплообменником, маслопроводы турбокомпрессора);
  • система питания (топливные трубопроводы и топливная аппаратура, фильтры тонкой и грубой очистки, воздухоочиститель и воздухоотводящий тракт);
  • система охлаждения (насос, термостат, вентилятор).


В целях повышения технико-экономических показателей мотора, в системе впуска был применён турбонаддув с промежуточным охлаждением наддувочного воздуха. Добавление в конструкцию наддува турбокомпрессора с регулируемым давлением наддува позволило получить лучшую приёмистость, которая обеспечена усиленным значением крутящего момента, при малом значении частоты вращения коленвала; а также должный уровень соответствия стандартам содержания вредных выбросов в выхлопных газах. Для гарантии бесперебойного запуска мотора при низких температурах на улице в головке дизеля смонтированы свечи накаливания, плюс имеющийся на данных двигателях жидкостно-масляный теплообменник обеспечивает быстрое достижение оптимальной температуры масла в системе смазки, с поддержанием её на нужном уровне во время работы.

Надежность, проблемы и ремонт ММЗ Д-245

В 1984 году началось производство одного из самых известных турбированных дизельных двигателей ММЗ — Д-245. Этот мотор был разработан на базе Д-243 и является его турбоверсией. Здесь стоит рядный четырехцилиндровый чугунный блок цилиндров от 243-го с мокрыми чугунными гильзами, но он получил масляные форсунки для охлаждения поршней. В блоке установлен усиленный стальной коленвал с ходом поршня 125 мм, были применены усиленные стальные шатуны, новые алюминиевые поршни с другими кольцами. Давление масла на двигателях Д-245 (номинальная частота вращения) — 2.5-3.5 кгс/см 2 . Сверху блока стоит модифицированная чугунная головка с другими седлами клапанов. Диаметр тарелок клапанов такой: впуск — 48 мм, выпуск — 42 мм, диаметр стержня — 11 мм. Распредвал установлен в блоке и вращается от коленвала посредством шестерни, он воздействует на клапана с помощью стальных толкателей, штанг и коромысел. Регулировка клапанов на Д-245 выполняется по необходимости, после каждых 500 часов работы вы должны проверить, в каком состоянии зазоры. Должно быть так: впускные 0.25 мм, выпускные 0.45 мм. Порядок регулировки клапанов 1-3-4-2. Конечно же, здесь свой впуск, выпуск, ТНВД 4УТНИ-Т, более мощный масляный насос и турбокомпрессор ТКР-6 (на базовой версии).

В 1998 году начался выпуск моторов Д-245 Евро-1. Еще через 3 года пошли версии под Евро-2, которые отличаются коленвалом, поршнями под степень сжатия 17, ГБЦ, топливным насосом ЯЗДА 773 и турбиной ТКР 6.1. ДВС Д-245 Евро-3 начали выпускаться в 2006 году и отличаются они своей поршневой, поршневыми пальцами 42 мм, впрыском Common rail с топливным насосом Bosch CP3.3 и со своими форсунками. Здесь стоит турбина ТКР-6,5.1 и блок управления Bosch EDC7UC31.

В 2012 году в Минске решили установить на Д-245 систему EGR и сажевый фильтр, поставили также новые распылители, увеличили давление впрыска до 1600 бар, доработали блок цилиндров, увеличили диаметры коренных опор, изменили шатуны, поставили новый коленвал с другими шатунными и коренными шейками, а также новые поршни и поршневые кольца. Кроме того, тут установлен свой распредвал и более жесткие пружины клапанов. На Д-245 Е4 применяется турбина С15-505, а управляет таким движком ЭБУ Bosch EDC7UC31. Чтобы достичь экологического стандарта Евро-5, были установлены новые форсунки, увеличено давление впрыска до 1800 бар, а на топовом Д-245.35Е5 стоит система SCR. Такие движки шли с 2014 года.

Модификации ММЗ Д-245 и их отличия

1. Д-245.1 — мотор, выпускающийся с 1992 для ЗиЛ и оснащающийся турбиной ТКР-6. Здесь мощность достигает 107 л.с. 2. Д-245.2 — тракторный аналог Д-245, но с интеркулером и другой настройкой ТНВД. Выпускается с 2000 года и имеет мощность 120 л.с. 3. Д-245.4 — версия Д-245 с турбиной ТКР 6-01 без интеркулера мощностью 81 л.с. 4. Д-245.5 — аналог Д245.4, но мощность увеличена до 88 л.с. 5. Д-245.7 — дизель для автобусов и грузовиков массой до 8 тонн. Версия под Евро-1, шла с турбиной ТКР 60-14-3 и развивает 122 л.с. при 2400 об/мин, крутящий момент 422 Нм при 1500 об/мин. Затем его дорабатывали под Е2, Е3, Е4 и Е5. На Евро-2 стоит турбина ТКР 60-14-02, на Евро-3 — ТКР 60-14, а на Евро-4 уже установлена ТКР 60.01.01-02 и мощность увеличилась до 130 л.с. при 2200 об/мин, момент 422 Нм при 1100-2100 об/мин. 6. Д-245.9 — аналог 245.7, но с турбиной ТКР 60-14-03 (Евро-1), ТКР 60-14-01 (Евро-2/3) или ТКР 60.01.01-03 (Евро 4), а мощность увеличена до 136 л.с. при 2400 об/мин, момент 446 Нм при 1600 об/мин. Двигатель предназначался для грузовых автомобилей и автобусов массой до 12 тонн. 7. Д-245.10 — двигатель для Бычка на 107 л.с. 8. Д-245.11 — модификация на 107 л.с. при 2400 об/мин, момент 355 Нм при 1500 об/мин. 4. Д-245.12 — автомобильный мотор без интеркулера с турбиной ТКР-6 (на Евро-1 — ТКР 7Н2А), который имеет 109 л.с. 5. Д-245.16 — тракторная версия, развивающая 127 л.с. при 1800 об/мин, момент 567 Нм при 1500 об/мин. Выпускался двс для Онежского тракторного завода. 3. Д-245.20 — версия для ЗиЛ на 107 л.с. 4. Д-245.30 — аналог Д245.7, но с турбиной ТКР 60.01.01-01 (60.01.01-05), ее мощность 156 л.с. при 2400 об/мин, а крутящий момент 515 Нм при 1600 об/мин. Модификация предназначена для автомобилей массой 12 и 18 тонн. 4. Д-245.35 — версия для автомобилей массой до 13, 18 и 21 тонн. Мощность 170 л.с. при 2400 об/мин, крутящий момент 595 Нм при 1500 об/мин. На версиях под Евро-4 стоит турбина ТКР-60.01.01 и мощность увеличена до 177 л.с. при 2300 об/мин, момент 650 Нм при 1200-1600 об/мин. 4. Д-245.42 — тракторный дизель на 75 л.с. при 1800 об/мин, момент 365 Нм при 1400 об/мин. 4. Д-245.43 — еще одна тракторная версия на 84 л.с. при 1800 об/мин, крутящий момент 411 Нм при 1400 об/мин.

Основные заправочные объемы МТЗ 82 и МТЗ 80

В первую очередь трактористу необходимо знать, сколько топлива может вместиться в топливный бак и сколько масла в МТЗ 82 в двигателе. Объем топливного бака 120 литров. Но они не единственные. Имеется еще бак пускового двигателя ПД-10. В него вмещается 1,9 литров.

Дополнительный карбюраторный двигатель необходим для пуска двигателя. Он обеспечивает легкий старт даже в сложных условиях при низкой температуре. Он состоит из одноступенчатого редуктора и электрического стартера с подогревателем.

МТЗ 82 может оснащаться одним из двух силовых агрегатов: Д240 и Д240Л. Что касаемо заправочных объемов, то разница между ними лишь в том, что Д240 имеет 20-литровую охлаждающую систему, а Д240Л – 22-литровую.

Заправочные емкости МТЗ 82:

  1. Объем картера моторного масла – 15л.
  2. Корпус трансмиссии, с учетом коробки передач и заднего моста – 40 л.
  3. Передний ведущий мост – 1,7 л.
  4. Колесный редуктор ПМ – 1,7 л. каждый.
  5. Верхняя коническая пара колесных редукторов переднего моста – по 0,3 каждый.
  6. Гидроусилитель руля – 6 л.
  7. Топливный насос – 0,2 л.
  8. Пусковой двигатель, редуктор – 0,4 л.

Д-245.35Е4 (МАЗ) вид 2


Дизели Д‑245 еще на уровне Евро‑1 и Евро‑2 пришлось серьезно адаптировать для установки на автомобили. Модернизирован блок цилиндров под различную навеску, и если у тракторных моторов три опоры распредвала, то у автомобильной версии с наддувом — пять. У них разные распредвалы, головка блока и поддон картера: у тракторного — стальной, а у автомобильного — лучше поглощающий шумы алюминиевый, который придает блоку дополнительную жесткость. Дизели Д‑245 еще на уровне Евро‑1 и Евро‑2 пришлось серьезно адаптировать для установки на автомобили. Модернизирован блок цилиндров под различную навеску, и если у тракторных моторов три опоры распредвала, то у автомобильной версии с наддувом — пять. У них разные распредвалы, головка блока и поддон картера: у тракторного — стальной, а у автомобильного — лучше поглощающий шумы алюминиевый, который придает блоку дополнительную жесткость.

Под уровень Евро‑5 в первую очередь готовят наиболее массовый четырехцилиндровый Д‑245, но параллельно доведут и «шестерку» Д‑260. Для модернизации минчане используют оборудование, закупленное у австрийской инжиниринговой фирмы AVL. Нововведений много: чешский турбокомпрессор, интеркулер, топливная аппаратура common rail производства Bosch (давление впрыска 1800 бар) и новые бошевские форсунки с измененными углами отверстий; смонтирована новая рампа, появился новый блок управления.

Упразднен редуктор, повышающий обороты ТНВД. В ГРМ применены более жесткие клапанные пружины, распредвал с новыми фазами газораспределения, а шестерни привода ГРМ более «тихие» — с измененным углом наклона зубьев. Оптимизирована камера сгорания, применены новые поршневые кольца и изменены канавки под них — эти меры будут препятствовать залеганию колец и должны снизить расход масла на угар.

Тюнинг

Дизельный четырехцилиндровый мотор Д 245 имеет существенный запас моторесурса, что позволяло, практически без его ущерба, увеличивать показатель мощности.

  1. Так, многие автовладельцы производили замену штатной турбины на наддув большего давления, что позволяло сразу же поднять мощность мотора до отметки в 150-160 лошадиных сил. При установке турбины не требовалось проводить дополнительную замену шатунной группы. Отметим, что данную работу должен выполнять исключительно опытный инженер.
  2. Установка модернизированного варианта выхлопной системы позволяла получить дополнительно около 20-25 лошадиных сил. Подобный вариант тюнинга отличался простотой и мог быть выполнен автовладельцем самостоятельно. Необходимо лишь учитывать тот факт, что в зависимости от конкретной разновидности используемой выхлопной системы могли ухудшаться показатели соответствия экологическим нормам этого мотора.
  3. Многие автовладельцы решаются на глубокий тюнинг серии Д 245, который подразумевает замену коленвала, клапанов, форсунок и топливного насоса. Данная работа производится также с заменой штатной турбины на наддув большего давления. В итоге при такой комплексной работе возможно увеличение мощности двигателя до отметки в 200 лошадиных сил. При этом эксплуатационный ресурс такого форсированного дизельного двигателя может составлять 200 тысяч километров пробега и более.

Дополнительное оборудование

Из дополнительного оборудования, не предусмотренного базовой комплектацией, на трактор МТЗ-82.1 можно также установить:

  • ходоуменьшитель;
  • боковой вал отбора мощности;
  • приводной шкив;
  • сменный хвостовик заднего ВОМа;
  • реверс-редуктор;
  • дополнительные грузы;
  • защитное устройство хвостовика ВОМ-2;
  • предпусковой подогреватель;
  • гидрофицированный крюк;
  • пневматический переходник;
  • поперечину прицепного устройства (ТСУ-1-Ж);
  • буксирное устройство ТСУ-З-К;
  • кронштейн с разрывными муфтами;
  • шланги сцепки;
  • левый регулируемый раскос навесного устройства;
  • проставку для установки сдвоенных задних колес;
  • аптечку;
  • дополнительное сиденье и т.д.


Источник фото: youtube.com По желанию трактор МТЗ-82.1 оснащается ходоуменьшителем

5.4 Проверка компрессии в цилиндрах / УАЗ 31519

Компрессия (давление в конце такта сжатия) в цилиндрах — важнейший показатель для диагностики состояния двигателя без его разборки. По ее среднему значению и по разнице значений в отдельных цилиндрах можно довольно точно определить степень общего износа деталей шатунно-поршневой группы двигателя, а также выявить неисправности этой группы и деталей клапанного механизма.
Проверяют компрессию специальным прибором — компрессометром, который в настоящее время можно свободно приобрести в крупных магазинах автозапчастей.

Примечание
Так выглядит компрессометр. Существуют и иные варианты компрессометров, у которых взамен резьбового штуцера для вворачивания вместо свечи зажигания установлен резиновый наконечник. Такие компрессометры при проверке компрессии необходимо сильно прижимать к свечному отверстию.
Предупреждение
Важным условием правильности показаний при проверке компрессии является исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.

Вам потребуется торцовый ключ «на 21» для выворачивания свечей зажигания.
1. Пустите двигатель и прогрейте его до рабочей температуры.

2. Остановите двигатель, отсоедините колодку жгута низковольтных проводов от модуля зажигания.

Предупреждение
Проворачивание двигателя стартером при отсоединенных наконечниках высоковольтных проводов и неотключенном модуле зажигания может привести к пробою его высоковольтной цепи.

3. Выверните все свечи (см. «Замена и обслуживание свечей зажигания»).
4. Отключите топливный насос, сняв колодку проводов с выводов реле топливного насоса.

5. Вверните в свечное отверстие проверяемого цилиндра компрессометр.
6. Нажмите на педаль акселератора до упора, чтобы полностью открыть дроссельную заслонку.
7. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно
четырем тактам сжатия.

8. Записав показания компрессометра, установите его стрелку на ноль, нажав на клапан выпуска воздуха.

Примечание
У компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).

9. Повторите операции 5–8 для остальных цилиндров. Давление должно быть не ниже 660 кПа (6,65 кгс/см2) и не должно отличаться в разных цилиндрах более чем на 98 кПа (1 кгс/см2). Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.

10. Для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 см3 чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец. Если компрессия осталась неизменной, то это указывает на неплотное прилегание тарелок клапанов к их седлам или на повреждение прокладки головки блока цилиндров.

Полезный совет
Причину недостаточной компрессии можно выяснить также подачей сжатого воздуха в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора. Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 200–300 кПа. Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом. Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана, а через глушитель — о негерметичности выпускного клапана. При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырьков или в соседний цилиндр, что обнаруживается по характерному шипящему звуку, а при выработке компрессионных колец воздух будет выходить через масляный щуп.

УАЗ 31512 моя история # 28 компрессия и как ее замерить

УМЗ-4178. Компрессия

УАЗ 31512 моя история #27 регулировка клапанов УАЗ ДВС 417

Новый УАЗ ПАТРИОТ КОМПРЕССИЯ. Вконце ЛИКБЕЗ!!!

Как измерить компрессию одному — легко и правильно!

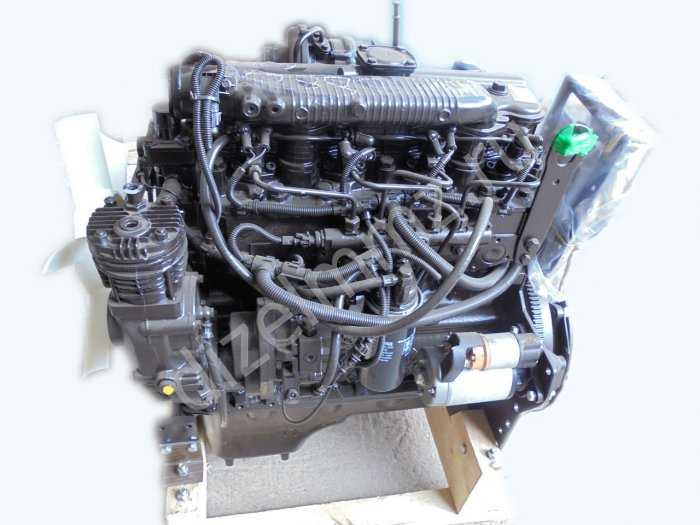

Двигатель ММЗ Д-245

Все модификации дизельного двигателя «Д-245» Минского моторного завода – это 4-тактные 4-цилиндровые моторы. Расположение цилиндров в них рядное, вертикальное, впрыск дизтоплива непосредственный, с воспламенением от сжатия. Область применения — места с неограниченным воздухообменом. Д-245 разрешено эксплуатировать при температуре окружающего воздуха от -45C до +45С, при этом при температуре ниже -25С корпус фильтра грубой очистки воздуха должен быть укомплектован подогревателем подводимого топлива.

Первоначально это был типично тракторный двигатель – для тракторов «Беларус МТЗ-100, -102, -890, 892», виброкатков «ВГ-1201» рыбинского , прочей дорожной техники. Силовыми агрегатами «Д-245» укомплектована продукция Орловского завода погрузчиков и Тверского экскаваторного завода, Петрозаводского Онежского тракторного завода. Но форсированные версии данного мотора нашли широкое применение в среднетоннажных грузовиках, начиная с «ЗИЛ-5301 «Бычок», и в автобусах.

Технические характеристики

Производство ММЗ
Марка двигателя Д245
Годы выпуска 1984-н.в.
Материал блока цилиндров чугун
Тип двигателя дизельный
Конфигурация рядный
Количество цилиндров 4
Клапанов на цилиндр 2
Ход поршня, мм 125
Диаметр цилиндра, мм 110
Степень сжатия 15.1 17.0
Объем двигателя, куб.см 4750
Мощность двигателя, л.с./об.мин 75/1800 81/1800 84/1800 88/1800 105/2200 107/2400 120/2200 127/1800 122/2400 130/2200 136/2400 156/2400 170/2400 177/2300
Крутящий момент, Нм/об.мин 365/1400 366/1400 411/1400 397/1400 384/1400 355/1500 439/1400 567/1500 422/1500 422/1100-2100 446/1600 515/1600 595/1500 650/1200-1600
Экологические нормы Евро 0-5
Турбокомпрессор ТКР-6 ТКР-6.1 ТКР-6.5 С14-199 С15-505
Вес двигателя, кг 450 (Д245)
Расход топлива, л/100 км (для ГАЗ-3309) 19.2
Расход масла, % к расходу топлива, до 1.3 1.2 (Евро-4) 0.4 (Евро-2) 0.3 (Евро-3) 0.2 (Д-245.35)
Масло в двигатель 5W-40 15W-40
Сколько масла в двигателе, л 12
Замена масла проводится, часов 250
Размеры, мм: — длина — ширина — высота 965 676 968
Ресурс двигателя, км — по данным завода — на практике — 300 000+
Двигатель устанавливался МАЗ-106, 256, 4370/4371 Зубренок, 4581 БЕЛАРУС-920, 952, 1025 ГАЗ-1503, 2504,3308, 3309, 3310 Валдай, 3403, 3507 КАВЗ-3244, 3976, 39765 ЗИЛ-130, 131, 3250, 4319, 4329/4331, 4334, 5301 Бычок, МТЗ-890, 892, 895, 922, 923, 950, 952, 1005, 1021, 1025 ПАЗ-3205, 4230 Аврора, 4234 ЛАЗ-695 ЕК-14, ЕК-18, ЕТ-14, ЕТ-16, ЕТ-18 ГС-10.01-02 ДС-181 ТЛТ-100М

Модификации ММЗ Д-245 и их отличия

  1. Д-245.1 — мотор, выпускающийся с 1992 для ЗиЛ и оснащающийся турбиной ТКР-6. Здесь мощность достигает 107 л.с.
  2. Д-245.2 — тракторный аналог Д-245, но с интеркулером и другой настройкой ТНВД. Выпускается с 2000 года и имеет мощность 120 л.с.
  3. Д-245.4 — версия Д-245 с турбиной ТКР 6-01 без интеркулера мощностью 81 л.с.
  4. Д-245.5 — аналог Д245.4, но мощность увеличена до 88 л.с.
  5. Д-245.7 — дизель для автобусов и грузовиков массой до 8 тонн. Версия под Евро-1, шла с турбиной ТКР 60-14-3 и развивает 122 л.с. при 2400 об/мин, крутящий момент 422 Нм при 1500 об/мин. Затем его дорабатывали под Е2, Е3, Е4 и Е5. На Евро-2 стоит турбина ТКР 60-14-02, на Евро-3 — ТКР 60-14, а на Евро-4 уже установлена ТКР 60.01.01-02 и мощность увеличилась до 130 л.с. при 2200 об/мин, момент 422 Нм при 1100-2100 об/мин.
  6. Д-245.9 — аналог 245.7, но с турбиной ТКР 60-14-03 (Евро-1), ТКР 60-14-01 (Евро-2/3) или ТКР 60.01.01-03 (Евро 4), а мощность увеличена до 136 л.с. при 2400 об/мин, момент 446 Нм при 1600 об/мин. Двигатель предназначался для грузовых автомобилей и автобусов массой до 12 тонн.
  7. Д-245.10 — двигатель для Бычка на 107 л.с.
  8. Д-245.11 — модификация на 107 л.с. при 2400 об/мин, момент 355 Нм при 1500 об/мин.
  9. Д-245.12 — автомобильный мотор без интеркулера с турбиной ТКР-6 (на Евро-1 — ТКР 7Н2А), который имеет 109 л.с.
  10. Д-245.16 — тракторная версия, развивающая 127 л.с. при 1800 об/мин, момент 567 Нм при 1500 об/мин. Выпускался двс для Онежского тракторного завода.
  11. Д-245.20 — версия для ЗиЛ на 107 л.с.
  12. Д-245.30 — аналог Д245.7, но с турбиной ТКР 60.01.01-01 (60.01.01-05), ее мощность 156 л.с. при 2400 об/мин, а крутящий момент 515 Нм при 1600 об/мин. Модификация предназначена для автомобилей массой 12 и 18 тонн.
  13. Д-245.35 — версия для автомобилей массой до 13, 18 и 21 тонн. Мощность 170 л.с. при 2400 об/мин, крутящий момент 595 Нм при 1500 об/мин. На версиях под Евро-4 стоит турбина ТКР-60.01.01 и мощность увеличена до 177 л.с. при 2300 об/мин, момент 650 Нм при 1200-1600 об/мин.
  14. Д-245.42 — тракторный дизель на 75 л.с. при 1800 об/мин, момент 365 Нм при 1400 об/мин.
  15. Д-245.43 — еще одна тракторная версия на 84 л.с. при 1800 об/мин, крутящий момент 411 Нм при 1400 об/мин.

Неисправности

В силу конструкционных особенностей этот дизельный двигатель подвержен гидроудару, поэтому следует соблюдать предельную осторожность при проезде глубоких луж. Достаточно будет небольшого объема воды, попавшей внутрь цилиндров через воздушный фильтр, что может привести к серьезной поломке двигателя Д 245 и необходимости выполнения капитального ремонта

Достаточно будет небольшого объема воды, попавшей внутрь цилиндров через воздушный фильтр, что может привести к серьезной поломке двигателя Д 245 и необходимости выполнения капитального ремонта.

НЕИСПРАВНОСТЬ ПРИЧИНА И МЕТОД УСТРАНЕНИЯ
Двигатель не запускается. В первую очередь необходимо проверить состояние аккумулятора, реле с предохранителями и наличие электротока в цепи. Причиной подобной проблемы может стать также поломка системы подачи топлива. В отдельных случаях устранить поломку не представляет сложности. Однако при неисправностях топливной системы и проблемах с клапанами приходится вскрывать мотор и проводить капитальный ремонт силового агрегата.
Мотор запускается, однако вскоре глохнет. Подобное характерно для засорившегося впускного клапана, и есть проблемы с герметичностью трубок подачи топлива. Также аналогичным образом проявляются поломки наноса высокого давления, который с трудом поддается ремонту и в большинстве случаев требует замены.
Из выхлопной трубы выходит сизый дым, а мотор потерял свою мощность. Подобное характерно для проблем с топливным фильтром, поломке топливной рейки или же нарушении диафрагмы. Ремонт в данном случае заключается во вскрытии двигателя Д 245 с глубокой диагностикой и заменой вышедших из строя элементов.

Регламент замены масла в ДВС

Опытные автомобилисты и специалисты рекомендуют менять масло в двигателе Д-245 каждые 10-15 тыс. км. Ниже представлены самые распространенные технические неисправности, которые касаются несвоевременной замены моторного масла.

  • Масло в двигателе при утрате своих полезных свойств больше не способно защищать ДВС от коррозии и эффективно отводить тепло, смазывать детали надлежащим образом. В результате компонентам не хватает смазки, возникает сухое трение между ними, что приводит к перегреву и расплавлению деталей.
  • Мотор склонен к перерасходу топлива, появлению шумов и вибраций
  • В каналах двигателя появляются продукты износа и грязевые отложения.

Для чего же необходима данная система?

Во время сгорания топлива, в камере сгорания температура становится высокой, доходит до 2000 по Цельсию. Газами выталкивается поршень и начинает вращаться коленчатый вал Д-243. Во время этого процесса газы могут быстро остывать. Но до того как остыть и пока произойдет выброс через систему выхлопа, им приходиться взаимодействовать с цилиндрами и максимально их нагревать. Это называется температурным режимом при совокупности общего фонового тепла в двигателе и температуры.

Для того чтобы трактор работал без перебоев, перед тем как купить его, следует изучить все тонкости

Очень важно соблюдать допустимый уровень температуры в двигателях Д-240, Д-243. Правильный температурный режим увеличивает ресурсы двигателя и избавляет от постоянной поломки и неисправностей

Если не соблюдать режим, уменьшать и увеличивать его, то таким образом снижается мощность, происходит больший расход топлива, выплавляются коренные и шатунные вкладыши, а также двигатель начинает заклинивать и может выйти из строя. Разрушаются детали, а на ремонт понадобится потратить средства.

Оптимальной температурой для тракторов МТЗ-80 и МТЗ-82 является показатель 95 градусов по Цельсию. Чтобы температура находилась в норме, существует специальная охлаждающая система закрытого типа. В ней происходит циркуляция жидкости по всей системе и осуществляется нагрев. Благодаря цилиндрам и горячим деталям, по окончании процесса, тепло выходит в атмосферу.

Составные части охлаждающей системы модели МТЗ двигателя Д-243 и его элементы

  • Водяной насос с центробежным типом патрубков. Он предназначен, чтобы охлаждать жидкость в системе принудительно.
  • Радиатор в виде пластин. Он необходим для циркуляции тепла жидкости охлаждения с воздухом.
  • Вентилятор. Он прогоняет воздух сквозь пластины и трубки охлаждающей системы.
  • Рубашка охлаждающего блока цилиндров. Такие стенки с двойными цилиндрами и головками с жидкостью для охлаждения.
  • Трубопроводы, которые передают жидкость от двигателя к радиатору и наоборот.
  • Термостат. Он способен регулировать частоту охлаждения.

Система имеет два типа циркуляции и называется двухконтурной. В большом круге установлены: рубашка блока с охлаждением, дизель, водяной насос, радиатор и термостат. Малый круг имеет рубашку с охлаждением, дизель, а также есть водяной насос и термостат.

Благодаря термостату происходит переключение с большого круга на малый. Это необходимо, чтобы быстро запустить холодный двигатель

Важно помнить, что охлаждающая система должна быть исправной. Это поможет машине правильно работать и избежать неисправностей

Неисправности Д-245

1. Греется. Причины, почему греется: грязный радиатор, ремень вентилятора, термостат, помпа, зажигание, возможно даже трещина в гильзе. 2. Дымит: — черным дымом — нужно проверять форсунки, насос или воздухоочиститель. — синим дымом — масло в камере сгорания. Может быть, увеличилось количество масла из-за попадания туда топлива. — белым дымом — возможно, вода в баке, неверный угол впрыска топлива, иногда это неотрегулированные клапаны. 3. Глохнет. Основные причины, почему ваш Д-245 глохнет следующие: топливные фильтры, наличие воздуха или воды в системе, ТННД. Скорей всего корень зла здесь. 4. Не заводится. Смотрите ТНВД, фильтры, форсунки, проверяйте систему на наличие воздуха. 5. Плохо заводится. Нужно смотреть, как настроен насос, форсунки, возможно, вода попадает в топливо. 6. Стук в двигателе. Причины ищите в настройках насоса и форсунок, в неотрегулированных клапанах, а возможно, проблема глубже и нужно смотреть вкладыши с поршнями. 7. Троит. Проверяйте ТННД, трубки, бывает троит из-за наличия воды или воздуха в системе, возможно еще дело в ТНВД. 8. Не тянет. Смотрите что с насосом и как он настроен, проверяйте форсунки, фильтры, возможно, турбина умерла. 9. Вибрация. Частая проблема 245-х, проверяйте ТНВД, распылители, трубки, подушки двигателя, состояние коленвала и противовесов, отрегулируйте зажигание, сделайте балансировку. Помимо этого, на Д-245 нередко лопается коленвал, возникают трещины в гильзах, прогорает прокладка ГБЦ, часто течет отовсюду, но, несмотря на это, для 245-го полно запчастей, которые стоят весьма не дорого и отремонтировать можно где угодно. Ресурс двигателя в среднем около 300 тыс. км, но при хорошем и регулярном обслуживании, может превышать 400 тыс. км.

Система охлаждения

Система охлаждения на двигателях «Д-245» – закрытого типа, с принудительной циркуляцией охлаждающей жидкости от центробежного насоса. Водяной насос приводится в действие клиновым ремнём от шкива коленвала. Температура охлаждающей жидкости в системе контролируется дистанционным термометром, датчик которого расположен в головке цилиндров. В крышке корпуса термостата имеется датчик светового сигнализатора аварийной температуры охлаждающей жидкости.

Есть 2 варианта установки вентилятора на дизеле «Д-245»: без проставки, либо с проставкой. Возможна установка вентилятора с электромагнитной или вязкостной муфтой его отключения.

Описание книги

Книга по ремонту ГАЗ Валдай

Эксплуатация любого автомобиля ГАЗ Валдай невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту ГАЗ Валдай содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Руководство по ремонту ГАЗ Валдай разделено на главы:Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта ГАЗ Валдай);Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы ГАЗ Валдай).

Любая из процедур ремонта ГАЗ Валдай приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.

Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки ГАЗ Валдай высококвалифицированными автомеханиками.

Книга «Газ 33104 Валдай. Техобслуживание, эксплуатация, ремонт» необходима, чтобы диагностика и ремонт ГАЗ Валдай могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Бесплатно скачать руководство по ремонту ГАЗ Валдай Вы можете в формате djvu. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

КПП ГАЗ 3309 — это механический узел, состоящий из системы подвижных деталей для передачи крутящего момента от вала двигателя на колеса. Представлен узел 5-ступенчатой коробкой передач с рычагом для переключения режима работы. Схема переключения расположена в кабине водителя, поэтому пользователь всегда имеет перед собой визуальное напоминание на панели приборов. Реализуется смена передач через систему валов и зубчатых передач, которые способны уменьшить или увеличить полученный крутящий момент.

Разобранная КПП Газ 3309

Поскольку почти весь узел состоит из подвижных деталей, для корректной работы механизмов необходимо масло. Техническая жидкость заливается в два картера коробки сцепления, время от времени ее нужно менять. Картеры выполнены из прочного сплава алюминия. Между собой элементы конструкции соединяются при помощи прокладки с болтовыми соединениями и коническими шайбами.
