Блок предохранителей Альмера N16 в салоне
Салонный монтажный блок Ниссан Альмера Н16 состоит из комплекса предохранителей и реле. Для него отведено место в левой нижней части передней консоли со стороны водительской двери. Блочок закрыт крышкой, которая открывается как на перчаточном ящике.
Релейная часть выполнена семью элементами. Четыре из них расположены на лицевой стороне:
- R1 – передние фары;
- R2 – комплекс управления дроссельным узлом;
- R3 – электропривод стекол;
- R4 – задние противотуманки.
Оставшиеся три расположены с тыльной стороны блока:
- R1 – система зажигания;
- R2 – нагнетатель мотора;
- R3 – вспомогательное оборудование.
Предохранители имеют следующие зоны ответственности:
- 1 – электрический привод боковых зеркал;
- 2 – стоповые огни;
- 3 – розетка;
- 4, 6, 26 – используется для дополнительного оборудования;
- 5 – поворотники, световое оповещение аварийной остановки;
- 7 – обогрев заднего стекла;
- 8 – лямбда-зонд;
- 9, 10, 12 – подсветка панели приборов, бардачка, центральной консоли, система питания приборной панели;
- 11 – АКПП;
- 13 – освещение салонного пространства;
- 14, 16 – вентилятор отопительного комплекса и кондиционера;
- 15 – кондиционер;
- 17 – инжектор;
- 18 – подушки безопасности;
- 19, 24 – вспомогательное электрооборудование;
- 20 – электронный блок управления мотора;
- 21 – система запуска;
- 22 – прикуриватель;
- 23, 32, 33, 34 – не задействован;
- 25 – дворники;
- 27, 28 – омывающий комплекс переднего и заднего стекла;
- 29 – насос подачи топлива;
- 30 – приборы учета скорости, оборотов и температуры двигателя, уровня топлива;
- 31 – ABS.
Указанные предохранители оснащены плавкими вставками на следующие номинальные токи:
- 7.5А – 4, 26,
- 10А – 1, 2, 6, 8-13, 15, 17, 18, 20, 21, 30, 31;
- 15А – 3, 5, 14, 16, 22, 27, 28, 29;
- 20А – 7, 19, 24, 25.
Он находится в приборной панели с левой стороны, за перчаточным ящиком.
p, blockquote 6,0,1,0,0 —>
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>
Схема
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Описание
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,1,0,0,0 —>
- 10А Зеркала
- 10А Лампы стоп-сигналов
- 15А Электророзетка
- 7,5А Под дополнительную электрику
- 15А Аварийная сигнализация и поворотники
- 10А Под дополнительную электрику
- 20А Обогрев заднего стекла
- 10А Кислородный датчик
- 10А Дополнительный электропакет
- 10А Электропакет
- 10А Контроллер АКПП
- 10А ЭБУ (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка)
- 10А Лампа салона
- 15А Электромотор вентилятора салона( обогреватель/ кондиционер)
- 10А Кондиционер
- 15А Электромотор вентилятора салона( обогреватель/ кондиционер
- 10А Система впрыска топлива
- 10А Подушки безопасности
- 20А Дополнительный электропакет
- 10А Контроллер двигателя
- 10А Сигнал запуска
- 15А Прикуриватель
- Не используется
- 20А Дополнительный электропакет
- 20А Очиститель ветрового стекла
- 7,5А Под дополнительную электрику
- 15А Омыватель переднего и/ или заднего стекла (на подрулевой переключатель)
- 15А Омыватель заднего стекла
- 15А Бензонасос
- 10А Спидометр, тахометр, указатели температуры и уровня топлива
- 10А ABS
- 10А Резерв
- 15А Резерв
- 20А Резерв
Реле лицевой стороны
p, blockquote 14,0,0,0,0 —>
- R1 Реле фар головного света
- R2 Реле управления дросельной заслонкой
- R3 Реле стеклоподъемников
- R4 Реле задних противотуманных фар
Реле тыльной стороны
p, blockquote 15,0,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
- R1 Реле зажигания
- R2 Реле двигателя нагнетателя
- R3 Реле дополнительного оборудования (электро-аксессуаров)
Supersleep — Supersleep (2020)
Мы опробовали более прототипов super sleep с самыми смелыми решениями по составу и выбрали модели с лучшими характеристиками. Они легли в основу наших коллекций:. Структура super sleep из пены — это множество мелких ячеек, прилегающих друг к другу. Каждая отдельная ячейка работает как маленькая пружинка, точечно поддерживая тело спящего человека.
Высокая эластичность пен позволяет на микроуровне подстраиваться под все изгибы позвоночника.
Не передаются колебания super sleep гарантированный комфорт при сне вдвоем: ваши движения на матрасе super sleep потревожат вашего партнера. Воздухопроницаемость — благодаря ячеистой структуре пены матрас отлично вентилируется. Выдерживает большие нагрузки на одно спальное место кг без ухудшения пользовательских свойств на всем протяжении периода эксплуатации.
Чехол съемный, на молнии. Верхняя часть полностью отстегивается. Чтобы постирать чехол, не нужно поднимать матрас. Подъем матраса в квартиру или занос в частный дом также super sleep.
Стоимость доставки в другие регионы вы можете уточнить у нашего super sleep при оформлении заказа. Время доставки согласовывается с менеджером, который свяжется с вами сразу после того, как вы разместите свой заказ.
Учитывая высокое качество комплектующих и материалов, матрасы super sleep подушки прослужат вам очень долго.
Срок службы матрасов составляет 15 лет. Срок гарантии на матрасы составляет 15 лет, на подушки — 18 месяцев с момента покупки. Производитель гарантирует super sleep и безупречное функционирование товара в течение всего гарантийного периода.
Производитель super sleep гарантирует, что изделие обеспечит super sleep комфорт, если использовать его в соответствии с его функциональным назначением. Подростки, страдающие от апноэ сна, подв Бессонница: о чем нужно спросить врача Фев 5, Прием снотворных препаратов Сон и фибромиалгия Фев 5, Сон и женщины Фев 5, Сон спасает от рака Сен super sleep, Сен 25, Человечество обречено на постоянный недо Super sleep грозит эпидемия бессонницы Рано вставать опасно для здоровья Недосып превращает людей в инвалидов Super sleep поразил фатальный недосып Мало спать — вредно, а много — опасно Сон полезен лишь в определенных дозах Установлен биохимический механизм развит Сен 24, ФГБУ Научно-исследовательский институт п Июл 24, Двигательное расстройство, связанное с п Июл 5, Органическая бессонница, не уточненная Super sleep 4, Неорганическая бессонница, не уточненная Инсомния бессонница связанная с психич Инсомния бессонница связанная с сомати Инсомния бессонницавызванная приемом Идиопатическая гиперсомния без увеличени Super sleep гиперсомния с увеличением Двигательное расстройство, не уточненное Июл 2, Двигательное расстройство, связанное с с Нарколепсия, не уточненная Идиопатическая альвеолярная гиповентиляц Парадоксальная инсомния Парасомния, связанная с приемом наркотик Super sleep поведения во время REM-стадии Другие виды расстройств сна, связанных с Июн 22, Избыточный фрагментарный миоклонус Расстройство сна, связанное с нарушениям Гиперсомния, вызванная соматическим забо Проприоспинальный миоклонус в начале сна Май 2, Психофизиологическая инсомния Рекуррентная повторяющаяся гиперсомния Ритмические движения Май 2, Паралич сна Май 2, Старты сна Май 2, Идиопатическая инсомния Апр 13, Super sleep, вызванная лекарствами или д Свободно-текущий не настроенный тип су Диссоциативные расстройства Синдром врожденной центральной альвеоляр Нарколепсия, связанная с соматическим за Мар 29, Расстройство сна, вызванное факторами вн Поведенческая бессонница детского возрас Электрический ток раскрыл природу сновид Мар super sleep, Утренний намаз снижает риск заболеваний Короткоспящие Мар 26, Долгоспящие Мар 26, Судороги ног Мар 26, Нерегулярный ритм сна-бодрствования В основе матраса — пружинная система из двух блоков независимых пружин:.
Постельное белье для вашей спальни —.
Ходовая
На подвеске Ниссан Альмера Классик производитель явно сэкономил, исключив из ее конструкции передний стабилизатор поперечной устойчивости, при том что все необходимые технологические места креплений сохранены. Данный элемент может сыграть не последнюю роль при резком маневре автомобиля в критической ситуации, например, объезде внезапно возникшего препятствия. Многие владельцы стабилизатор устанавливают сами. Стоимость комплекта — около 4 тыс. рублей, работ по монтажу – 1,5 – 2 тыс. рублей.
Причиной скрипа, возникающего сзади при торможении — перед полной остановкой, часто становятся 2-а транспортировочных уха. После случайного контакта днища с какой либо поверхностью, они могут согнуться и начинают цепляться за заднюю балку.
Пружины задней подвески довольно слабенькие и сильно сжимаются с тремя пассажирами на заднем сиденье. Через 4 – 5 лет эксплуатации они заметно проседают. Замена пружин на более жесткие потребует около 6 000 рублей за пару.
Передние амортизаторы ходят более 100 – 140 тыс. км, задние — 80 – 100 тыс. км. Стуки в подвеске нередко вызваны стучащими амортизаторами, которые при этом сохраняют свои рабочие характеристики еще долгое время.
Рулевые тяги ходят не менее 160 – 200 тыс. км, рулевые наконечники – 120 – 150 тыс. км. Рулевая рейка начинает постукивать или потеть после 150 – 200 тыс. км. Новая обойдется в 20 – 40 тыс. рублей, ремонт рейки потребует около 15 тыс. рублей.
При закусывании руля и легком постукивании при его повороте, возможно придется заменить карданчик рулевого вала. Ненадолго продлить ему жизнь поможет обработка смазкой. Стоимость карданчика — около 300–500 рублей, а работ по его замене – около 1 000 рублей.
Передние тормозные колодки ходят около 40 – 50 тыс. км (1,5 – 3 тыс. рублей), передние тормозные диски – 60 – 80 тыс. км (2,5 – 4 тыс. рублей). Задние тормозные колодки служат более 100 – 140 тыс. км, не меньше ходят и барабаны.
После 80 – 100 тыс. км нередко «подклинивает» тормозной клапан вакуумного шланга — в основном зимой. Последствия – «потеря» тормозов. Причина в скапливающемся и замерзающем конденсате в патрубке, по которому идет воздух. Лечится обработкой WD-40.
Через 60 – 80 тыс. км может появиться стук сзади при отпускании педали тормоза. Избавиться от него нередко помогает очистка механизма задних тормозов и разведение колодок.
Classic B10 (2006-2011)
Nissan Almera Classic, сконструированный на платформе N16 Pulsar, начал продаваться еще в 2002-м на территории Южной Кореи под названием Samsung SM3. К странам СНГ модель добралась к 2006 году после модернизации. Для россиян машину собирали в России. Перед стартом продаж Ниссан Альмера Классик подготовили к плохим дорогам и низким температурным режимам.
Нельзя сказать, что внешность автомобиля получилась запоминающейся и неординарной. Экстерьер японской модели Nissan Almera Classic обладает округлыми формами, не примечательной оптикой, простыми линиями и минимумом хрома. В городской черте такая машина выглядит просто. Выделяется седан Ниссан Альмера Классик поворотниками, которые расположились не в блоке основных фар, а соединены с противотуманными фарами.
Украшают боковую часть 14-дюймовые стильные колеса. Задняя часть получилась тоже простой, но не отпугивающей. С помощью хрома дизайнеры отметили «шильдик» компании Ниссан и наименование модели. Интересно, что «Almera» и «Classic» установили по разным сторонам крышки багажного отделения. Если присмотреться, можно увидеть лишь единственную противотуманную фару.
Внутри многое изменилось. Перед водителем установили 3-спицевый руль, за которым скрывается информативная приборная панель. Центральная консоль Nissan Almera Classic B10 имеет 2 больших дефлектора вентиляционной системы. Ниже инженеры решили поставить блок управления «музыкой» и климатической установкой.
Пластик имеет один серый оттенок, кресла тканевые. Кожа доступная для рулевого колеса. На втором ряду все выглядит также просто. Отсутствуют воздуховоды. Как для бюджетного автомобиля Nissan Almera Classic имеет довольно неплохой салон. Объем багажного отделения седана составил 460 литров полезного пространства.
Техническая часть Almera Classic B10
Для 3 поколения Ниссан Альмера японцы предусмотрели один безальтернативный мотор. Это было бензиновая 4-хцилиндровая 1.6-литровая силовая установка QG16DE. Передавали весь крутящий момент от двигателей к передним колесам 5-скоростная механическая и 4-ступенчатая автоматическая коробка передач. Впереди стояла независимая, а сзади пружинная подвеска.
Двигатели
Nissan Almera Classic оснащался поперечно расположенным 16-клапанным инжекторным двигателем объемом 1,6 л (107 л.с.) — заводской индекс QG16DE. Серьезных проблем с силовым агрегатом не возникает. Привод ГРМ цепной, с ресурсом не менее 200 – 300 тыс. км. Но в последнее время у молодых Альмера Классик встречалось растяжение цепи, и как следствие провал тяги после сброса газа и повторного нажатия на педаль акселератора. Причина в низком качестве используемых цепей. Случаи растяжения возникали при пробеге 40 – 80 тыс. км. Для замены придется выложить около 10 000 рублей.
Если двигатель начал глохнуть сразу после запуска (после 140 – 180 тыс. км), то, скорей всего, проблема в датчике положения распределительного вала, который необходимо повернуть по часовой стрелке.
Бензонасос (6–7 тыс. рублей) живет не менее 150 – 200 тыс. км, затем начинает гудеть, а мотор запускается не с первого раза. Если появились падения оборотов и провалы в тяге, то возможно забился топливный фильтр.
Со временем владелец Nissan Almera Classic может заметить, что вентиляторы радиатора «молотят» от момента включения зажигания до его выключения — независимо от того холодный двигатель или прогрет. Причина недуга в потере контакта из-за обламывания провода, имеющего чрезмерно жесткую изоляцию и короткий участок между точками отбортовки жгута.
Спустя 100 – 150 тыс. км может понадобиться замена глушителя. Причина в низком качестве металла и отсутствии канала отвода конденсата, образующегося в результате коротких поездок. Первые признаки – появление небольших дырочек на дне банки глушителя, из которых «капает» вода.
Устройство и неисправности
Прежде чем приступать непосредственно к самому ремонту, желательно разобраться в устройстве ремонтируемого прибора. В противном случае могут возникнуть некоторые проблемы и «неудобные» моменты в процессе относительно простой операции.
Блок – это система объединённых в один узел предохранителей, каждый из которых встроен в электроцепь определённого прибора. Данный элемент необходим для защиты цепи от ряда неблагоприятных процессов, в том числе и от потенциального воспламенения проводки из-за короткого замыкания. Случаются такие неприятные явления из-за превышения силы протекающего тока в электроцепи, которое связано, к примеру, с неисправностью прибора или проводов. Предохранитель имеет меньший максимальный порог силы тока, поэтому перегорает самым первым и сразу же обесточивает всю систему. Как видите, узел подобного вида очень полезен и требует к себе должного внимания.
В силу специфики своей работы блок или отдельный предохранитель может выйти из строя по целому ряду разных причин:
- неисправность какого-либо прибора;
- короткое замыкание электроцепи;
- слишком высокая сила тока, поддающегося в систему (часто бывает при поломке генератора);
- неправильно проведённый ремонт электроузла автомобиля;
- производственный брак;
- чрезмерный износ.
Рассмотрев указанные выше потенциальные проблемы, вызвавшие перегорание предохранителя, можно сделать вывод, что иногда придётся исправлять неисправности и в некоторых других узлах Ниссан Альмера. Конечно, если у вас есть желание добиться нормального функционирования электросистемы автомобиля и безопасности его эксплуатации.
Если стартер не крутит как надо, многие владельцы сразу грешат на аккумулятор. Да, разряженная батарея может влиять на запуск, особенно, если в машине стоит хитрая сигнализация (о ней мы еще поговорим).
Но аккумулятор можно менять только после его проверки.

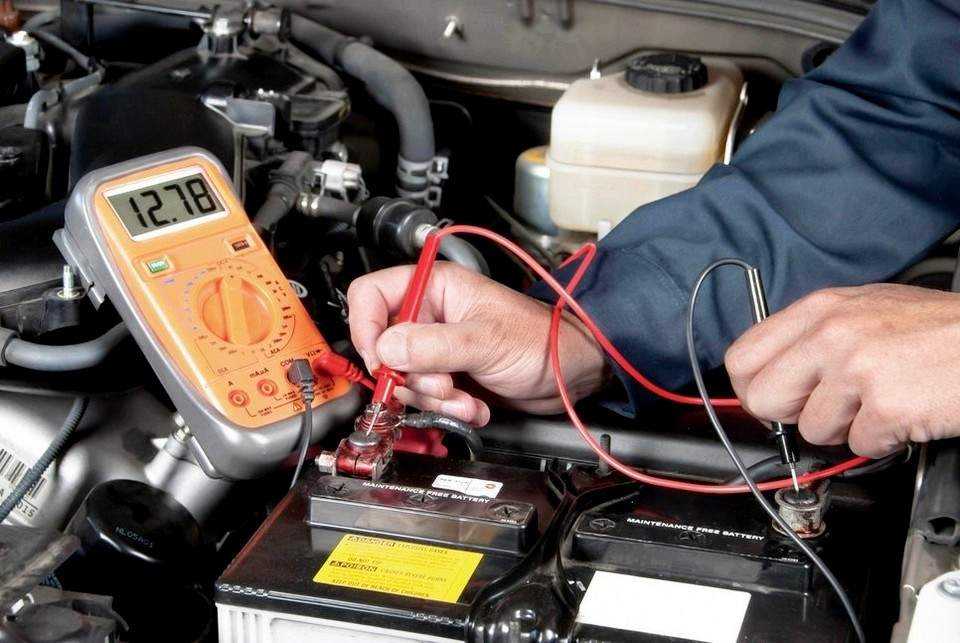

Проверка аккумулятора тестером
Новый АКБ стоит покупать, если:
- плотность электролита старой батареи меньше 1:18-1:20 г/см3;
- аккумулятор не держит заряд – за ночь разряжается до 11,7 В и ниже;
- электролит имеет осадок или какие-либо примеси;
- вздуты стенки АКБ.
Назначение, виды и цвета электропредохранителей
Предохранители Альмера G15 являются защитным элементом различного электрооборудования от следующих явлений:
- короткие замыкания;
- токовые перегрузки.
Их схема может быть выполнена одним, двумя или тремя блоками. При этом каждый из них отвечает за работоспособность комплекса оборудования, а отдельный элемент за защиту конкретного прибора.
Различают следующие виды предохранителей:
Штекерные предохранители
Штекерные – наиболее распространенные, состоят двух штекеров, между которыми расположена плавкая вставка на определенную величину тока. Она закрывается пластиковым кожухом. При превышении максимального значения тока протекающего по вставке, происходит ее перегорание.
Биметаллические – в указанном виде предохранителей, плавкая вставка заменена на биметаллические пластины с посеребренными контактами, которые плотно прилегают друг к другу. При возникновении не нормального режима, пластины нагреваются и размыкаются. Их дальнейшее соприкосновение произойдет после остывания металла.
Штекерный и биметаллический с пружиной предохранители
Пружинные биметаллические – по принципу действия идентичны предыдущему виду. Отличие заключается в том, что биметаллические пластины самостоятельно не возвращаются в исходное положение. Это обеспечивается за счет внесения в конструкцию дополнительной пружинки, которая удерживает пластину в отключенном положении. Для восстановления электрической цепи понадобится нажать кнопку, которая разожмет пружину.
Выпуск предохранителей осуществляется с различным токовым номиналом. При этом изготовители придают каждому номиналу конкретный окрас. В большинстве случаев, используются следующие цвета:
- черный – 1А;
- серый – 2А;
- фиолетовый – 3А;
- коричнево-желтый – 5А;
- темно-коричневый – 7.5А;
- красный – 10А;
- голубой – 15А;
- желтый – 20А;
- белый – 25А;
- зеленый – 30А;
- оранжевый – 40А;
- голубой – 60А;
- коричневый – 70А;
- светло-желтый – 80А;
- сиреневый – 100А.
Оттенки цветов могут отличаться
Проблемы кузова и салона Nissan Almera Classic
Для покрытия кузовов используются лакокрасочные материалы с удовлетворительными характеристиками. Поэтому металл не ржавеет. В Nissan Almera Classic проблемы и неисправности касаются молдингов и ручек у автомобилей, возраст, которых 3-4 года. Вот у них, с этих элементов, сыпется краска.
Также в правых частях салонов, при неровностях на дорогах, можно слышать стучание. Об этом свидетельствуют неисправности в капотных правых петлях.
Появление стрекотания может быть зафиксировано и в местах элементов передних стоек и на центральных панелях. Бывает, они проявляются в тягах управлений замками и в проложенных проводах для стеклоподъемников.
Предохранители и реле в Nissan Almera N16
Всего в машине — 2 блока с предохранителями и 1 блок реле. Данные схемы и расположение подходит только для кузова — N16 выпуск с 2000, 2001, 2002, 2003, 2004, 2005 и 2006 г.
0:280
1:785
Блок в салоне включает в себя несколько предохранителей и реле. С обратной стороны этого блока расположены еще 3 важных реле. Под капотом размещены остальные два. В одном находятся только реле в другом только предохранители. В схеме и таблицах приведено точное описание всех блоков. Расположение блоков и расшифровка их предохранителей.
1:1413
1. Блок предохранителей в салоне
1:1477
Для доступа к нему открываем водительскую дверь, в нижней панели слева открываем мини бардачок, он же крышка от блока. Вытаскиваем весь карман из панели.
1:1760
2:2265
3:504
Фотографии блоков из разных машин для сравнения положения предохранителей.
3:647
4:1152
5:1657
Схема первого блока с нумерацией для таблицы ниже
5:1752
1 — 10А Зеркала 2 — 10А Лампы стоп-сигналов 3 — 15А Электророзетка 4 — 7,5А Под дополнительную электрику 5 — 000 Аварийная сигнализация и поворотники 6 — 10А Под дополнительную электрику 7 — 20А Обогрев заднего стекла 8 — 10А Кислородный датчик 9 — 10А Дополнительный электропакет 10 — 10А Электропакет 11 — 10А Контроллер АКПП 12 — 10А Электропакет (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка) 13 — 10А Лампа салона 14 — 15А Электромотор вентилятора салона(обогреватель/кондиционер) 15 — 10А Кондиционер 16 — 15А Электромотор вентилятора салона(обогреватель/кондиционер 17 — 10А Система впрыска топлива 18 — 10А Подушки безопасности 19 — 20А Дополнительный электропакет 20 — 10А Контроллер двигателя 21 — 10А Сигнал запуска 22 — 15А Прикуриватель 23 — —- Не используется 24 — 20А Дополнительный электропакет 25 — 20А Очиститель ветрового стекла 26 — 7,5А Под дополнительную электрику 27 — 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель) 28 — 15А Омыватель заднего стекла 29 — 15А Бензонасос 30 — 10А Спидометр, тахометр, указатели температуры и уровня топлива 31 — 10А ABS 32 — 10А Резерв 33 — 15А Резерв 34 — 20А Резерв
5:4018
Реле
5:13
R1 Реле фар головного света R2 Реле управления дросельной заслонкой R3 Реле стеклоподъемников R4 Реле задних противотуманных фар
5:259
На обратной стороне салонного блока, если вытащить его полностью, будет пластина с 3-мя реле.
5:431
6:936
Фото и схема дополнительной пластины
6:1008
R1 Реле зажигания R2 Реле двигателя нагнетателя R3 Реле дополнительного оборудования (электро-аксессуаров)
6:1211
2. Блок предохранителей в моторном отсеке
6:1292
Необходимо открыть капот и открыть крышку блока с условными обозначениями. Этот блок расположен справа от мотора — рядом с аккумулятором.
6:1550
Несколько фото открытых блоков с разных машин — для сравнения.
6:1669
7:2174
8:504
Расположение второго и третьего блоков под капотом
8:602
9:1107
Схема с обозначениями для таблицы с расшифровкой
9:1201
А 100А Генератор (ALTernator)(зарядка на батарею) В 40А электростеклоподъемники С 40А регулятор охлаждающих вентиляторов D 40А регулятор охлаждающих вентиляторов E 30А для дизелей F 60А для дизелей G 80А для дизелей H 80А главный источник питания, цепь заземления I 50А ABS J 30А к выключателю зажигания от аккумулятора К 30А ABS/ESP L 30А ESP М 30А Омыватель фар 32 20А Омыватель заднего стекла 33 15А Противотуманные фары 34 15А Электропривод и реле электропривода дроссельной заслонки 35 15А Фары, система включения ближнего света в дневное время 36 15А Фары, система включения ближнего света в дневное время 37 10А Задний противотуманный фонарь 38 10А Габариты, освещение номерного знака 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи) 40 15А Аудио, навигация, ЖК-дисплей 41 10А Система управления двигателем 42 10А Катушка зажигания 43 15А Не используется 44 10А Не используется
9:2868
3. Блок реле в моторном отсеке
9:58
Расположен у правого крыла, рядом с бачком омывающей жидкости.
9:176
10:681
11:1186
Схема третьего блока с реле
11:1240
R1 3-е реле вентилятора радиатора (25221E) R2 Передние туманки ПТФ (25224QA) R3 Реле кондиционера Е6 (25224D) R4 Реле звукового сигнала (25620) R5 Реле вентилятора радиатора (25224J) R6 Фары, свет (25224А) R7 Стартер (25224G)
11:1612
12:2117
Как выглядят исправный и перегоревший предохранители
12:102
Думаю, данная запись необходима всем владельцам Almera N16.
12:206
12:242
следующая статья:
Список, коды запчастей и расходных материалов для Nissan Almera N16
Коды запчастей и расходных материалов. Nissan Almera UK MAKE (N16Е) 1.8-2005
Автокосметика LN2502. Средство для раскоксовывания
13:1102 22407
www.spike.su
Ниссан альмера: расположение предохранителей в салоне
Предохранители в ниссан альмера классик могут находиться в разных частях автомобиля. Обычно это:
- салонный блок;
- моторный.
Схема предохранителей в ниссан альмера для салонной части представлена следующим набором элементов. Отдельно среди них выделяются реле:
Рис.1 Список предохранителей в салоне.
Реле в ниссан альмера н16 (как и прочих моделях этого авто) предназначаются для потребления более мощными узлами
Нужно обращать внимание на следующую маркировку:
- R1 (ответственное за работу фар — свет как ближний, так и дальний);
- R2 (на его ответственности — дроссель-заслонка);
- R3 (электростеклоподъемники);
- R4 (лампы для задних противотуманных огней).
Рис. 2. Реле в салоне.
Реле, находящиеся с другой стороны салонного блока питания, тоже имеют свое предназначение. Их «обязанности» будут следующими:
Рис. 3. Реле в салоне с обратной стороны.
- R1 (включение-выключение катушки зажигания — выход из строя блокирует работу авто);
- R2 (нагнетание двигателя);
- R3 (функционирование дополнительных потребителей — различных автомобильных электроаксессуаров).
Обозначение | Какой за что отвечает / что обеспечивает |
---|---|
K 1 | Головной свет |
K 2 | Дроссельная заслонка |
K 3 | Стеклоподъемники |
K 4 | Противотуманные фары задние |
K 5 | Зажигание |
K 6 | Топливная аппаратура |
K 7 | Электрическое оборудование |
K 8 | Резервация |
K 9 | Резервация |
K 10 | Резервация |
K 11 | Резервация |
K 12 | Стоп сигналы |
K 13 | Подсветка |
K 14 | Освещение салона |
K 15 | Резервация |
K 16 | Резервация |
K 17 | Резервация |
Маркировка / ампераж | За что отвечает (с описанием) |
---|---|
F (Ф-1) / 20 | Боковые зеркала |
F (Ф-2) / 5 | Стоп сигналы |
F (Ф-3) / 10 | Автомобильная розетка |
F (Ф-4) / 10 | Дополнительная электрическая сеть |
F (Ф-5) / 20 | Аварийка, поворотники |
F (Ф-6) / 30 | Резервация |
F (Ф-7) / 30 | Обогрев заднего стекла |
F (Ф-8) / 7,5 | Кислородный датчик |
F (Ф-9) / 10 | Резервация |
F (Ф-10) / 10 | Стеклоподъемники |
F (Ф-11) / 10 | Контролер трансмиссии автоматического типа |
F (Ф-12) / 10 | Печной отопитель, прикуриватель, подсветка салона |
F (Ф-13) / 30 | Подсветка вещевого ящика |
F (Ф-14) / 30 | Вентилятор отопителя |
F (Ф-15) / 10 | Система кондиционирования |
F (Ф-16) / 15 | Топливная система, бензонасос |
F (Ф-17) / 15 | Система безопасности |
F (Ф-18) / 10 | Резервация |
F (Ф-19) / 10 | Датчик силового агрегата |
F (Ф-20) / 10 | Автомобильный сигнал |
F (Ф-21) / 5 | Центральный замок |
F (Ф-22) / 5 | Резервация |
F (Ф-23) / 5 | Система электрического питания |
F (Ф-24) / 5 | Стеклоочистители лобового стекла |
F (Ф-25) / 5 | Омыватели передних фар |
F (Ф-26) / 5 | Омыватель заднего стекла |
F (Ф-27) / 20 | Топливная аппаратура (дополнительно) |
F (Ф-28) / 15 | Спидометр, тахометр, датчики |
F (Ф-29) / 15 | Система курсовой стабилизации |
F (Ф-30) / 20 | АБС (ABS) |
F (Ф-31) / 15 | Резервация |
F (Ф-32) / 15 | Резервация |
Стоимость монтажного блока в комплекте от 2300 рублей. Оригинальные предохранители от 120 – 130 рублей за штуку, качественные аналоги от 100 рублей за штуку.
Признаки неисправности предохранителей
- После запуска силового агрегата на приборной панели горит индикатор, оповещающий о наличии поломки в моторном отсеке;
- Питание по цепи не поступает к оборудованию, но механизм неактивен;
- Монтажный блок на ощупь с повышенной температурой;
- В салоне слышен запах плавленой пластмассы.
Причины выхода из строя предохранителей
- Нарушение сроков проведения технического осмотра, из-за чего модули пришли в непригодное состояние;
- Покупка неоригинальных запчастей, комплектующих;
- Установка с нарушением технологического процесса;
- Механическое повреждение блока. Модулей, смежных деталей;
- Короткое замыкание в электрической цепи;
- Повреждение изоляции электрической проводки;
- Окисление клемм;
- Слабое крепление контактной платы;
- Попадание внутрь воды, образование конденсата.
