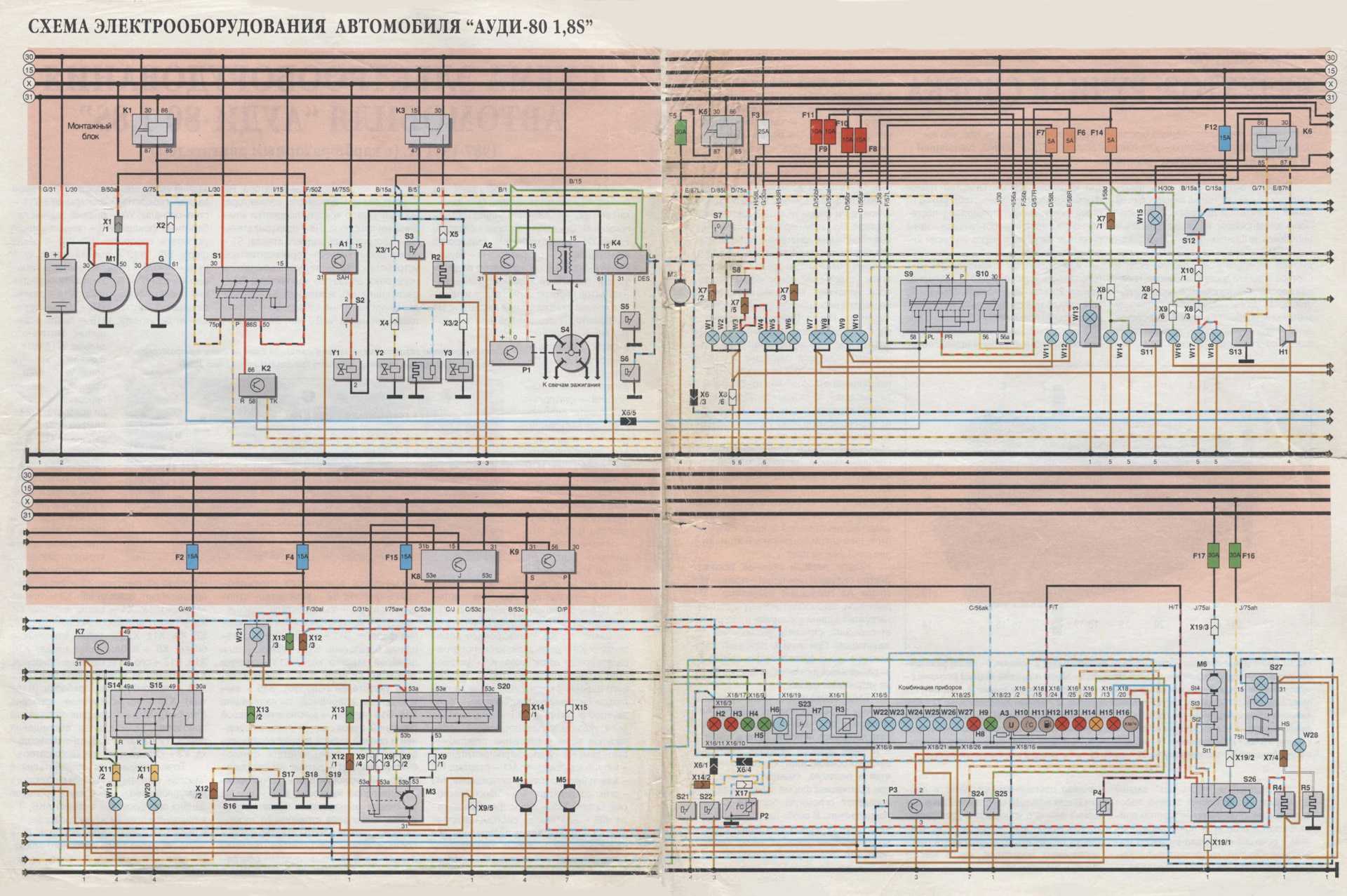

Цветная схема электрооборудования audi (80 b4 и b3, 100 c3, a6 c4 и c5) с описанием проводки

Полезные опции

Среди привычных систем автомобиля встречаются и довольно полезные опции, облегчающие эксплуатацию автомобиля в нашей климатической зоне:

  1. Подогрев передних сидений;
  2. Обогрев форсунок омывателей лобового стекла;
  3. Бортовой компьютер.


Оригинальная заводская инструкция Ауди 80: форсунка с подогревом и схема ее подключения к электрической сети автомобиля

Однако, в ходе эксплуатации они могли выйти из строя. Ремонт был возможен и своими силами, но для этого требовались:

  1. Оригинальные автозапчасти;
  2. Родные заводские схемы электрооборудования.

И если запчасти можно было раздобыть в пунктах авторазборки, то техническая документация представляла настоящий дефицит. Вот почему в 90-е фото заводских инструкций продавались не хуже дефицитных автозапчастей.

схема электропроводки ауди 80 б3 87 SF

#1 BangeR

  • Audi Fans
  • 15 сообщений
  • Авто: Audi 80 S ,1987 г., B3., SF ., серебряный ветер ))

вот в принципе и раскрыл тему в названии .. нашёл схему https://nwac.ru/forum. тут , но выяснилось , что это не подходит .. хочу знающему человеку на оживление отдать машинку , а ему нужна цветная схема электропроводки . нид хэлп . Гугл мне не товарищ ,показал вот


так и целый ворох копейковых и девятошных мануалов . я расстроен .

Может есть у кого нить что то подобное ?

Наверх

#2 HOOCH

NWAC Members
3 239 сообщений

  • Город: СПб
  • Авто: Opel Kadett 1.3NB(был ранен в сердце, пристелил); VW Passat 1.9TD(был угнан. э-э-эх), AUDI 80 B4 ABT/AKПП — пространственный перемещатель тела

Что еще ломается?

Учитывая возраст, может отказать любой из элементов оборудования, но характерных больных мест нет.

Владелец может себе позволить поездки по плохим дорогам. Подвеска устроена таким образом, что капитальный ремонт не покажется слишком дорогим. Передние треугольные рычаги из стали (от 1500 руб) имеют сменные шаровые опоры (от 400 руб). Некоторые отмечают не слишком долговечные втулки рычагов. Задняя ось настолько примитивна, что там, в принципе, ломаться нечему.

В целом, тормозная система очень эффективная, а во многих экземплярах был предусмотрен ABS. Неприятности может доставить стояночный тормоз, который нередко закисает. Его механизм требует профилактического осмотра и очистки.

Случаются сбои и в работе электрооборудования: системы освещения, электрических стеклоподъемников или центрального замка.

Довольно часто рассоединяются трубки подачи жидкости к форсункам стеклоомывателя.

Автомобили из 90-х

В 90-х годах прошлого столетия наблюдалось пересечение классических технологий (жгуты с проводами) и современных наработок (внедрение CAN-шины, массовое появление систем безопасности и сервоприводов для повышения комфорта).

Надо понимать, что в машине старше 20 лет часть электроприборов уже может просто не работать. Накладывают отпечаток на состояние электроники эксплуатация и, соответственно, обслуживание.

Главное, что нужно проверить в машине из 90-х

1. Генератор. Производитель бортового электричества за такой срок службы автомобиля уже либо бывал в мастерской, либо менялся. Здоров ли ещё агрегат, можно понять, подключив вольтметр или мультиметр к аккумулятору и заведя мотор. Если стрелка прибора покажет от 13.5 до 14 В — это хорошо, «гена» в порядке. Менее 13 В — плохо, должным зарядом он аккумулятор не обеспечивает.

2. Состояние проводки. Проводов в легковой машине проложено по несколько километров, поэтому всю проверить её нереально. Есть дедовский способ, как выявить утечку тока из-за состарившейся изоляции и колхозных подключений. Врубите поворотники, включите свет фар, посмотрите подсветку приборов — не пульсирует ли в момент мигания? Если да, то вопрос либо к генератору (см. п. 1), либо где-то потерялась масса.

3. Автомагнитолы, сигнализации, противотуманки. В машинах из 90-х уже редко встретишь родную аудиосистему, а фирменную противоугонку тем более. Мафоны и сигналки наши спецы часто устанавливали небрежно, и за годы эксплуатации либо оголилась скрутка, либо дверь перетёрла проводок к динамику или центральному замку. Это часто приводит к пожару, потушить который непросто даже на самом раннем этапе, — «коротыши» прячутся в недрах панели приборов, и под пластик даже с самым мощным огнетушителем не подлезть.


Безалаберная установка сигнализации не раз становилась причиной пожара

Загляните под торпедку, посмотрите состояние проводов, где возможно: в дверных проёмах, под капотом и в багажнике. Работу небрежных электриков обычно видно сразу. Противотуманки и самодельные ДХО подключаются к сети тоже непросто, поэтому проверьте их подключение, если имеются.

4. Аккумулятор. Батарею нужно проверять в любой машине, т. к. даже в новой из-за глюков электроприборы могут высосать заряд за месяц. Подключите вольтметр, чтобы замерить напряжение (или, как говорят физики, ЭДС) между клеммами. Без нагрузки напряжение здоровой батареи должно показать 12.6–13 В. Если напряжение менее 11.8 В, аккумулятор необходимо заменить или подзарядить (добавить электролита, если он обслуживаемый).

На клеммах аккумулятора частенько заметны окисления. О чём говорит? Это показатель состояния батареи и просто халатного отношения. Когда на клеммах образовывается белый налёт или наросты (по виду напоминают стиральный порошок), то проверьте, надёжно ли они сидят на токовыводе.

Болтающиеся клеммы не создают постоянного контакта, и в один «прекрасный» момент вы не сможете завести машину — окисление металла сделает своё дело, и ток к клемме не пойдёт. Если же затяжка хорошая, то, возможно, под токовыводом батареи есть трещины, и подтекающий электролит создаёт благоприятную почву для «цветения». Аккумулятор придётся нести в ремонт или менять. Проверить сразу надо и клемму: такая среда быстро разрушает металл, и провод от неё может вскоре отвалиться, оставив вас на стоянке без электричества.

5. ABS. Лампа неисправности антиблокировочной системы маячит чаще всех других на стареньких машинах. Из-за неисправного блока или датчиков, конечно, машина не заглохнет в дороге и не загорится, но имейте в виду, что в экстренной ситуации АБС может сыграть важную роль.

Электрооборудование Ауди 80 Б4 и других моделей: схема и диагностика проводки

Особенности электрооборудования

Итак, какие системы входят в состав электросхемы Аудио 100 С3, С4 и других моделей:

  • системы впрыска топлива;
  • система зажигания;
  • монтажный блок, в котором установлены все реле и предохранительные элементы;
  • электрическая система управления и регулировки боковых зеркал;
  • система электрических стеклоподъемников;
  • приборная панель, где установлены основные датчики и индикаторы, появляющиеся при активации электрооборудования или неисправности тех или иных узлов;
  • оптика — поворотники, габаритные огни, стоп-огни, головное и салонное освещение, световая сигнализация, противотуманки и т.д.;
  • система охлаждения, в частности, электроцепь включения вентилятора.

Что касается особенностей, характерный для бортовой сети автомобиля:

  1. Все устройства, девайсы и оборудование подключается путем однопроводного соединения. Разработчики Ауди оборудовали бортовую сеть проводами, которые имеют разные цвета, что позволяет при ремонте максимально точно определить участок, который нужно заменить.
  2. Минус любого устройства — это масса. То есть данный провод в любом случае подключается к массе, то есть кузову авто.
  3. Плюс обычно выполнен в красном цвете. Это также во многом облегчает процесс диагностики неисправности и замены вышедшего из строя участка цепи.
  4. Устройство электросхемы такое, что при включении зажигания, то есть при активации АКБ, на устройства начинает поступать напряжение. Поэтому если вы планируете заняться ремонтом проводки, для этого необходимо будет выключить АКБ.
  5. Каждый электрический узел, завязанный с бортовой сетью, оснащается отдельной колодкой с проводами.


Схема поворотников и световой сигнализации

Диагностика электросистемы своими руками

Теперь перейдем к вопросу диагностики проводов и основных элементов электросети Ауди 100. Есть несколько способов диагностики неисправного оборудования:

  1. Диагностика работоспособности предохранителей. Данный компонент считается одним из самых слабых в любом авто. Определить неисправность предохранительного устройства можно как визуально (может быть видно, как перегорела плавкая нить), или же с помощью мультиметра. Второй вариант более точный. Если произошло замыкание, то предохранители, один за другим следует извлечь из места монтажа, после чего с помощью тестера проверить каждое место установки. При проверке стоит помнить, что замыкание может произойти сразу на нескольких участках цепи, так что если вы смогли найти вышедший из строя элемент, это не значит, что нужно прекращать проверку.
  2. Еще один вариант — диагностика того или иного участка цепи на замыкание. Когда все предохранительные устройства будут извлечены из посадочных мест, нужно отключить массу АКБ. Для проверки подготовьте тестер либо контрольную лампочку. При диагностике лампой вам нужно будет один из концов провода подключить к цоколю, а другой — к центральному контакту. При проверке нужно ключ в замке повернуть в положение 1, после чего по очереди подключить щупы мультиметра или контакты лампы к клеммам держателей. В том случае, если лампа не гори, это говорит о том, что замыкания в электросети нет, и наоборот.
  3. Также всегда можно проверить целостность проводки. При выявлении замыкания необходимо точно определить причину, поэтому внимательно ознакомьтесь с электросхемой — это позволит определить, какие устройства подключены к определенному участку. Далее, нужно будет отсоединить каждое оборудование от цепи и проверить ее целостность. Если сами устройства находятся в рабочем состоянии, то есть вероятность, что причина кроется либо в обрыве проводки, либо в плохом контакте. При замене проводов старые кабеля полностью извлекаются из электроцепи, а новые необходимо надежно заизолировать, это позволит предотвратить возможные проблемы в работе проводки в будущем (автор видео — канал Kroom&coTV).

Техника чтения электрических схем

Чтение принципиальной схемы начинают с определения назначения устройства, состава его схемы (силовая часть, блока управления, защиты и т.д.) и ознакомления с перечнем элементов, для чего находят на схеме каждый из них, читают все примечания и пояснения.

Затем определяют систему электропитания как устройства в целом, так и составных частей: электродвигателей, обмоток магнитных пускателей, реле, электромагнитов, комплексных приборов, регуляторов отдельных элементов и т.п. Для этого находят на схеме все источники питания (род тока, номинальное напряжение, фазировку в цепях переменного тока и полярность в цепях постоянного тока и т.п.). Выявляют по схеме общие коммутационные аппараты, а также аппараты защиты: автоматы защиты, предохранители, реле максимального тока и минимального напряжения и т.п. Определяют по надписям на схеме, таблицам или примечаниям уставки аппаратов и, наконец, оценивают зону защиты каждого из них.

Изучают всевозможные цепи каждого электроприемника (электродвигателя, обмотки магнитного пускателя, реле, прибора и т.п).

Таким образом, выявляют условия возникновения, возможные ошибки и причины отказа.

Вот с этих исходных положений нужно читать и анализировать принципиальные электрические схемы.

В целом же этот анализ требует глубоких знаний (электротехники, электроники, автоматики и других специальных электротехнических дисциплин), владения методикой разработки, составления и чтения схем.

В качестве примера рассмотрим состав и принцип возникновения ниже приведенной принципиальной схемы управления электроприводом (рис.4), т.е. прочитаем ее.(см. рис.1.5.)

Рис 1.5. Принципиальная электрическая схема управления электроприводом

Электрическая схема состоит из силовой части и схемы управления. Силовая часть представляет собой электропривод механизма (установки), состоящей из трехфазного асинхронного электродвигателя М, статорные обмотки которого подключены через главные (силовые) контакты КМЗ магнитного пускателя КМ и главные контакты автоматического выключателя QF к трехфазной сети A,B,C,N (380/220В). Защита двигателя осуществляется тепловым реле КК1 и КК2.

Схема управления питается трехфазным напряжением A,B,C,N . Защита схемы управления осуществляется плавким предохранителем FU. Для облегчения чтения переменные цепи схемы управления слева нумеруются цифрами (1-6) и комментируются функциональной таблицей справа.

Принцип действия (алгоритм работы):

При кратковременном нажатии на кнопку SB 1 «Пуск» (при условии, что тепловое реле КК1,КК2 находятся в исходном состоянии, т.е. контакты замкнуты и блок контакт периферийного устройства также замкнут) по цепи защиты1 в обмотке магнитного пускателя КМ потечет ток – он срабатывает и кнопка SB 1 блокируется контактами КМ4, т.е. цепь питания пускателя остается выключенной после отпускания кнопки SB 1. При этом замкнутся также блок контакты КМ 1 – загорится сигнальная лампа EL-I «двигатель включен» и разомкнется блок контакт КМ 2 – выключится лампа EL 2 «двигатель включен».

Рис 6 Принципиальная электрическая схема управления транспортерами для уборки навоза

В схеме предусмотрена световая и звуковая сигнализации – лампой HL 2 и звонком НА по цепи 5 6, соответственно, с помощью автоматического датчика положения SQ 3 (концевого выключателя смонтированного на исполнительном механизме). При этом, если каретка механизма устройства находится в рабочей зоне «промежуточное положение» контакт SА 3 в 5 цепи замкнут и горит лампа HL 2, а если каретка достигла крайнего верхнего положения, концевой выключатель SQ 3, сработает, разомкнется его контакт в цепи 5 – лампа HL 2 погаснет и замкнется его контакт в цепи 6 – сработает звонок звуковой сигнализации НА «каретка вверху».

Выключать двигатель М электропривода можно коротковременно нажав кнопку SВ 2 «Стоп», при этом разорвется цепь питания обмотки магнитного пускателя КМ и все его контакты займут противоположное состояние. Загорится сигнальная лампа EL 2 «двигатель включен». Отключение от общей сети питания осуществляется автоматическим выключателем QF.

Особенности электрооборудования

Электрическая схема ауди 80 б3 включает в себя множество компонентов и приборов. Для того, чтобы легче ориентироваться на схеме, они условно разделены на несколько систем. Рассмотрим основные из них:

  • Система подачи топлива на двигатель;
  • Система зажигания;
  • Специальный блок, в котором установлены все элементы реле, а также предохранители;
  • Система для регулировки боковых зеркал (поворота);
  • Устройство, регулирующее автоматический подъём стёкол;
  • Панель показаний, на которой находятся датчики. Они активируются в случае начала работы автомобиля или при возникновении ошибок в его функционировании;
  • Оптическая система (противотуманные фары, освещение внутри салона, поворотники, сигнализация);
  • Система охлаждения (как внутренних деталей машины, так и её салона – вентилятора).

У схемы электрооборудования ауди 80 б4 присутствуют некоторые особенности. Разберём основные из них:

  1. Все устройства и приборы между собой подсоединяются при помощи однопроводной связи (то есть при помощи одного провода);
  2. Масса на любом устройстве всегда обозначается минусом. Ауди 80 б3 не является исключением. Данный провод также подключается к кузову автомобиля (к его массе);
  3. Плюс в электросхеме и внутри автомобиля обозначен красным цветом. Благодаря этому легче осуществляется диагностика машины, а также её ремонт;
  4. При активации аккумуляторной батареи (при включении зажигания) на устройство начинает подаваться напряжение. Это значит, что перед началом ремонта следует деактивировать (отключить) батарею. Иначе провод может ударить током;
  5. Для каждого электрического узла в распиновке предусмотрена колодка с проводами.

Довольно часто в автомобиле возникают проблемы с противотуманными фарами, электростеклоподъёмниками, зажиганием или системой подачи топлива (моновпрыском). Это наиболее проблемные зоны машины.

Audi 80 (=Life in Movement=) › Бортжурнал › Проблема с генератором… Часть 2

Всем привет!=) Долго я ничего не писал, т.к. сдавал сессию, но теперь она закрыта и можно заниматься машиной в полную силу!=)

В понедельник мы с батей пошли на дачу, чтобы опять попытаться решить проблему с генератором.

Для этого был прикуплен новый регулятор напряжения Huco 13 0503

Потом стали проверять массу. Подсоединились к минусу аккумулятора и стали проверять все точки кузова. Опять же никакого результата.

После всех этих процедур решили проверить напряжения, но другим мультиметром. Отец принес свой с работы. Как оказалось — генератор выдает на ХХ 13,6 В, а на проводе возбуждения выдает всего 10,5 В. Малое напряжения возбуждения! И напряжение не скачет (скорее всего у моего мультиметра класс точности ниже)!

Стали прозванивать по схеме проводку возбуждения. Голубой провод выходит из генератора с сечением 0,5, а приходит в желтую фишку приборки с сечением 0,35. Провод крайний верхний слева, если фишка направлена на нас.Показало сопротивление 0,00 Ом. Следовательно, все в порядке и тут!

Удостоверившись во всем, в чем можно было, мы поняли, что теперь придется снимать генератор. Но это уже в следующий раз…

P.S. Кстати, параллельно с проводом возбуждения мы нашли правильный провод на датчик низкого давления масла. Подсоединив, он показал. что датчик не работает. На ХХ горит лампа низкого давления масла, а при превышении 2000об/мин начинает пищать зумер!

Ну и привели в порядок всю колхозно засранную проводку=)

Цена вопроса: 360 ₽ Пробег: 321 100 км

Полезные опции

Среди привычных систем автомобиля встречаются и довольно полезные опции, облегчающие эксплуатацию автомобиля в нашей климатической зоне:

  1. Подогрев передних сидений;
  2. Обогрев форсунок омывателей лобового стекла;
  3. Бортовой компьютер.

Однако, в ходе эксплуатации они могли выйти из строя. Ремонт был возможен и своими силами, но для этого требовались:

  1. Оригинальные автозапчасти;
  2. Родные заводские схемы электрооборудования.

И если запчасти можно было раздобыть в пунктах авторазборки, то техническая документация представляла настоящий дефицит. Вот почему в 90-е фото заводских инструкций продавались не хуже дефицитных автозапчастей.

Надеемся, что наша статья поможет владельцам Ауди 80 в обслуживании и эксплуатации их персонального автомобиля благодаря представленным оригинальным схемам и видео материалу.

Как найти короткое замыкание в проводке автомобиля

Короткое замыкание — это недопустимое соединение части цепи с «массой» или другой частью цепи. Часто причиной короткого замыкания бывает сильное окисление контактов в колодке, либо повреждение изоляции проводов. Если после замены неисправного предохранителя он снова перегорает, вероятно, в электропроводке есть короткое замыкание.

Чтобы найти короткое замыкание следует отсоединить проверяемый участок электропроводки от остальной проводки автомобиля. Мультиметр устанавливаем в режим прозвонки. Один щуп прибора подсоединяем к участку цепи, а другой — к кузову («массе»).

  • Если короткого замыкания на участке цепи нет — прибор не будет подавать звуковых сигналов.
  • Если есть короткое замыкание — мультиметр подаст звуковой сигнал (цепь окажется замкнутой).

Осматриваем весь участок цепи на наличие повреждений.

Полезные опции

Среди привычных систем автомобиля встречаются и довольно полезные опции, облегчающие эксплуатацию автомобиля в нашей климатической зоне:

  1. Подогрев передних сидений;
  2. Обогрев форсунок омывателей лобового стекла;
  3. Бортовой компьютер.

Однако, в ходе эксплуатации они могли выйти из строя. Ремонт был возможен и своими силами, но для этого требовались:

  1. Оригинальные автозапчасти;
  2. Родные заводские схемы электрооборудования.

И если запчасти можно было раздобыть в пунктах авторазборки, то техническая документация представляла настоящий дефицит. Вот почему в 90-е фото заводских инструкций продавались не хуже дефицитных автозапчастей.

Надеемся, что наша статья поможет владельцам Ауди 80 в обслуживании и эксплуатации их персонального автомобиля благодаря представленным оригинальным схемам и видео материалу.

Электрическая схема

Электрические схемы автомобиля – это графические изображения, на которых отображаются основные элементы электрики. На таких картах не показано настоящее расположение тех или иных деталей, однако в них представлена связь между компонентами.

. Это умение может помочь при поломках машины. Если автовладелец умеет читать электросхемы, то он самостоятельно сможет выявить поломку. А значит, не нужно будет проходить диагностику (которая стоит немало) в автосервисе. В данной статье мы разберём электросхему ауди 80.

Для тех, кто ещё не очень разбирается в схемах, специально разберём некоторые нюансы:

  • Все соединения (или сочетания соединений) проводов на электросхеме ауди 80 b3 отмечены различными цветами. Каждый из них отвечает за отдельную часть схемы;
  • Провода в схемах соединяются между собой при помощи нескольких способов. Один из них – разъёмы. В таком случае рядом с соединением пишется буква «С», а после неё идёт число, соответствующее порядковому номеру соединения;
  • Также провода могут подсоединяться при помощи соединительных колодок или перемычек. Тогда напротив соединения уже находится буква «S» (и сам порядковый номер).

Он, в свою очередь, определяет номинал. Ниже мы представили таблицу, в которой номинал предохранителя соответствует его цвету на схеме электрики ауди 80 б3.

Номинал предохранителя Обозначающий цвет на схеме
100А Сиреневый (светло-фиолетовый)
80А Светло-жёлтый
70А Тёмно-коричневый
60А Синий
40А Оранжевый
30А Зелёный
25А Белый
20А Жёлтый
15А Голубой
10А Красный
7,5А Коричневый
Тёмно-жёлтый
Фиолетовый
Серый
Чёрный

Температуры охлаждающей жидкости

Соответствие сопротивления и напряжения ДТОЖ

Датчик температуры охлаждающей жидкости в Ауди 80 б3 или б4 позволяет производить мониторинг температуры рабочей жидкости в охладительной системе. Если ДТОЖ выходит из строя, водитель может столкнуться с проблемой завышенной температуры, этот параметр выводится на контрольный щиток. При этом по факту температура двигателя будет нормальной.

Проверка датчика производится с учетом данных в таблице соответствия:

  1. Сначала убедитесь в том, что напряжение регулятора соответствует температуре, для этого вам понадобится термометр.
  2. Запустите мотор, прогрейте его. При прогреве силового агрегата уровень напряжения в работоспособном устройстве должен снижаться. Полученные данные сверьте с таблицей.
  3. Как правило, причина неисправности заключается в том, что уровень выходного сопротивления меняется вне допустимых пределов. В нормальном режиме показания устройства должны составлять 2 вольта на холодном моторе, и около 0.5 вольт на прогретом агрегате. Если же ДТОЖ работает некорректно, то показания могут составлять 1.5 вольта на не прогретом ДВС и 1.25 вольта на горячем. Соответственно, такая проблема может стать причиной затрудненного пуска силового агрегата, а двигатель при этом будет работать на слишком обогащенной топливной смеси.

Сообщений 1 страница 7 из 7

Поделиться104.03.2013 12:03

Чем можно заменить провод, идущий с генератора на стартер (толстый силовой провод, на обоих концах круглые клеммы, к генератору прикручен гайкой на 13)? Родная клемма обломилась, пайка долго не держится. Где-то видел про отечественные провода, но не знаю какой из них подойдет.

Отредактировано Elijah (04.03.2013 12:04)

Поделиться204.03.2013 12:06

Илья, блин! Ну ты проблему выдумал! Сними старый провод и сходи, ним в ТаЗомагазин и купи подходящий по длине и клеммам

Только обрати внимание на клеммы, бывают плохие изначально.

Поделиться304.03.2013 12:13

ну или на крайняк в электромагазин, находишь подходящий кабель, там же обычно и зажимы есть подходящие. дома/гараже обрезаешь по длине сколько нужно и обжимаешь.

Поделиться404.03.2013 13:08

Мне прямо в магазине электротоваров понравившийся толстый медный кабель в гибкой резиновой изоляции обжали выбранными тут же клеммами – и никаких проблем.

Поделиться504.03.2013 16:55

а разве не так должно с генератора идти к + аккумулятору, а от + на стартер. если провод нормальный купи клемму-зажми и будет тебе счастье, в чем проблема.

Поделиться604.03.2013 17:29

Зная длину, идёшь в электротовары, покупаешь провод марки ПВ3 (гибкий, многопроволочный) сечением 16мм2, там же покупаешь наконечники под это сечение и с отверстием один на 10мм, второй в случае с генератором с болтом, на 6мм. Например ТМ16-6-6.Провод желательно проложить в ПХВ трубке (гофра) чёрной разрезной автомобильной. Концы на кабеле можно хоть молотком обстучать, нанести на стык между изоляцией кабеля и наконечником 2-3 слоя изоленты и усадить термоусадкой.По идее тебе нужно:1,2м провода ПВ3 16мм2.2 наконечника ТМ 16-6-8 и ТМ 16-10-815 см термоусадочной трубки ТУТ12/6ИзолентаГофротруба автомобильнаяБудет примерно вот это

Отредактировано COOLIBIN (04.03.2013 17:35)

Диагностика электросистемы своими руками

Теперь перейдем к вопросу диагностики проводов и основных элементов электросети Ауди 100. Есть несколько способов диагностики неисправного оборудования:

  1. Диагностика работоспособности предохранителей. Данный компонент считается одним из самых слабых в любом авто. Определить неисправность предохранительного устройства можно как визуально (может быть видно, как перегорела плавкая нить), или же с помощью мультиметра. Второй вариант более точный. Если произошло замыкание, то предохранители, один за другим следует извлечь из места монтажа, после чего с помощью тестера проверить каждое место установки. При проверке стоит помнить, что замыкание может произойти сразу на нескольких участках цепи, так что если вы смогли найти вышедший из строя элемент, это не значит, что нужно прекращать проверку.
  2. Еще один вариант — диагностика того или иного участка цепи на замыкание. Когда все предохранительные устройства будут извлечены из посадочных мест, нужно отключить массу АКБ. Для проверки подготовьте тестер либо контрольную лампочку. При диагностике лампой вам нужно будет один из концов провода подключить к цоколю, а другой — к центральному контакту. При проверке нужно ключ в замке повернуть в положение 1, после чего по очереди подключить щупы мультиметра или контакты лампы к клеммам держателей. В том случае, если лампа не гори, это говорит о том, что замыкания в электросети нет, и наоборот.
  3. Также всегда можно проверить целостность проводки. При выявлении замыкания необходимо точно определить причину, поэтому внимательно ознакомьтесь с электросхемой — это позволит определить, какие устройства подключены к определенному участку. Далее, нужно будет отсоединить каждое оборудование от цепи и проверить ее целостность. Если сами устройства находятся в рабочем состоянии, то есть вероятность, что причина кроется либо в обрыве проводки, либо в плохом контакте. При замене проводов старые кабеля полностью извлекаются из электроцепи, а новые необходимо надежно заизолировать, это позволит предотвратить возможные проблемы в работе проводки в будущем (автор видео — канал Kroom&coTV).

Как устроено электрооборудование любого автомобиля?

Как сказано выше, любая бортовая сеть включает в себя источники энергии, потребители, проводники, а также компоненты управления. К источникам энергии относятся аккумулятор авто, а также генераторный узел. Назначение АКБ заключается в питании током всех потребителей при отключенном моторе, его запуске а также при функционировании силового агрегата на пониженных оборотах. Но основным источником энергии все же считается генераторный узел, позволяющий обеспечить питание всего оборудования и восстановление заряда АКБ. Нужно учитывать, что емкость АКБ, а также мощность генераторного устройства должны полностью соответствовать техническим параметрам потребителей напряжения, это нужно для поддержки баланса энергии.

Что касается потребителей, то все они делятся на несколько групп:

  1. Основные. К этим потребителям энергии относятся топливная система, зажигания, впрыска, ЭСУД (управления работы мотором), автоматической трансмиссии, а также усилителя руля, в частности, ЭУР.
  2. Дополнительные. К ним можно отнести охладительную систему, освещения и оптики, активной и пассивной безопасности, кондиционер, печку, автосигнализацию, акустику, а также навигационную систему.
  3. Также имеются и кратковременные потребители. К таким потребителям можно отнести системы комфорта, запуска, клаксон, прикуриватель (автор видео канал KroomcoTV).

Также любая система проводки подразумевает использование и компонентов управления. С их помощью обеспечивается согласованная работа источников энергии, а также ее потребителей. В список компонентов управления входят монтажные блоки с предохранительными устройствами и реле, управляющие модуля. Эти устройства обычно располагаются децентрализованным образом. В современных транспортных средствах большинство опций, которые должны выполнять реле, возлагаются на управляющие модули, то есть блоки управления. Также во многих авто сегодня применяются мультикомплексные системы, в частности, шины данных, которые соединяют электронные блоки.
