Платформа автомобиля ВАЗ 2104
Поначалу в качестве универсальной модели повышенной вместимости в заводских корпусах собирался ВАЗ 2102, который являлся «удлиненной» версией классической «копейки». Однако, выявив ряд конструктивных недостатков, инженеры решили использовать для «универсала» другую платформу.
По своей сути ВАЗ 2104:
- Являлся удлиненной модификацией ВАЗ 2105;
- Большинство деталей были унифицированы со всем модельным рядом семейства «Жигули»;
- Задняя часть автомобиля получила полноразмерную дверь, оснащенную обогревом стекла и стеклоочистителем;
- В салоне появилась дополнительная центральная консоль с функциональными клавишами.
Подсветка доски приборов – как устроена панель?
В любом современном автомобиле обязательно должна быть подсветка как доски приборов, так и других кнопок и переключателей, расположенных на торпеде автомобиля. Подсветка замка зажигания – очень распространенное явление в импортных авто. Наши производители до такого не додумались, поэтому многие водители улучшают своего железного коня самостоятельно. Такая подсветка придаст вашему автомобилю особый шарм в ночное время суток, да и удобно это – видеть, куда вставлять ключ.
Фото подсветки замка зажигания
Она не сложна в монтаже, а срок ее службы очень большой. Самое главное, что при выборе такой подсветки не нужно ничего изобретать. В автомагазинах, как правило, продают стандартные типы подсветок, которые имеют только одну лампочку и способны светить только точечно. Для автомобилей ВАЗ начали выпускать готовые элементы для подсветки замка зажигания, которые удобно монтируются и не требуют переделок и вырезов в пластике рулевой колонки автомобиля.
Замена самой личинки замка либо контактной группы
Читайте
Подмена личинок замка ваз 2109 просит наличия инструментов:
Не непременно при хоть какой поломке делать подмену замка полностью, если причина неисправности кроется в сменных деталях, тогда производится частичный ремонт замка и подмена личинок замков на ваз 2109 имеет смысл, когда ключ перестает свободно крутиться в замочной скважине. Еще вариант частичного ремонта – выполнение подмены контактной группы, для этого довольно минимума инструмента и мало разбираться в устройстве.
Разобраться в устройстве поможет наша аннотация:
- Ничто и никто не запрещает вам менять каждый раз замок целиком, и даже ездить на СТО, если вас устраивает цена
- После снятия кожуха раскрывается доступ к замку выключателя
- Личинка замка в принципе уже можно доставать на этом шаге
- Потому вытаскиваем боковой штифт, который держит ее в замке
- Это просто выполнить узкой отверткой (часовой) при всем этом постукивая по ней маленьким молоточком
- Если таким макаром штифт не вытаскивается, тогда попытайтесь высверлить личинку аккуратненько, с помощью узкого сверла
- Если для вас удобнее вытащить поначалу, вытащить замок зажигания, до того как приступить к подмене личинки, для этого нужно отвернуть болты, крепящие выключатель зажигания к управляющий колонке
- Это нужно делать, используя молоток и зубило, потому что эти болты имеют срезанные головки
- Зубилом их нужно немного ослабить, а потом выкручивать пассатижами, как на фото понизу
Ослабляем болты, крепящие замок к управляющий колонке
- Сейчас снимаем скобу и сам замок с колонки, отключаем непременно его электронный разъем
- Выкручиваем шуруп, крепящий реле зажигания, и достаем его из-под панели
- Отсоединяем разъем
- Разъединяем «массовый» провод
- Используя крестообразную отвертку, выкручиваем шуруп
- Потом отжимаем защелку, и снимаем крышку, потом контактную группу
- Итак, мы вытащили выключатель
- Вынимаем личинку своими руками и замка зажигания, как уже описывалось выше
- Производим ее подмену
- Проверяем работу замка с установленной новейшей личинкой, для этого поворачиваем ключ зажигания
- Не забываем после установки, проверить правильную работу блокировочного механизма, нашего управляющего вала
- Когда механизм не срабатывает, при полном обороте управляющий баранки, нужно отрегулировать размещение замка на управляющий колонке
- Только после окончания регулировки расположения и проверки работоспособности нашего механизма блокировки, можно затягивать болты, пока на сто процентов не оторвутся головки, воспользуйтесь для этой цели накидным ключом «10»
Преимущества и недостатки
Современная автомобильная система «Старт-стоп» имеет свои плюсы и минусы. Причём не удивляйтесь, что перечень достоинств окажется меньше, чем список недостатков. Начнём с положительных моментов. Они уже рассматривались и заключаются в 2 главных пунктах:
- Сокращается расход топлива. Для езды в городских условиях это внушительное преимущество. Ведь именно в населённых пунктах приходится часто стоять в пробках и на светофорах.
- Повышается уровень экологичности. Во многих странах это не преимущество, а скорее правило. Европейские авто выходят на уровень очень жёстких экологических норм. И здесь системы «Старт-стоп» оказываются крайне эффективными.
Условно к достоинствам можно отнести факт возможности пуска без поворотов ключа. Но для многих это стало настолько привычной манипуляцией, что замена ключа на кнопку не стала для них чем-то уникальным и невероятно удобным. Тут уже каждый решает сам для себя, что ему больше нравится. Теперь поговорим про недостатки, которыми обладает система запуска «Старт-стоп». Они могут показаться для многих существенными, поскольку:
- повышается начальная стоимость транспортного средства;
- увеличиваются затраты на ремонт и обслуживание элементов системы зажигания;
- возрастает требование в отношении качества и заряда аккумуляторных батарей;
- при пуске двигателя могут возникать шумы и вибрации.
Некоторые водители привыкли, что двигатель постоянно работает, и они слышат его. Но когда мотор то заводится, то останавливается, создаётся невольное ощущение возникновения каких-то неисправностей. Это, скорее, психологический аспект восприятия новой системы. Не все готовы к таким переменам. Хотя следует быть справедливыми. Когда-то и автоматические коробки передач вызывали множество опасений и страхов у водителей. Они не могли контролировать работу двигателя, поскольку за всё начала отвечать автоматика.
Возникало множество нареканий на плохую работу, ненадёжность и частые поломки АКПП. Но теперь коробка-автомат стала неотъемлемой составляющей каждого автомобиля. Буквально все автопроизводители дают для покупателей возможность выбора между АКПП и МКПП. А некоторые модели безальтернативно оснащаются только автоматом. Так и с системами «Старт-стоп». Они находятся только на начальном этапе своего развития и становления на автомобильном рынке. Нужно время, чтобы водители привыкли к нововведениям и по достоинству оценили все преимущества.
Устройство замка зажигания ВАЗ 2107
Замок имеет цилиндрическую форму с боковым выступом — фиксатором руля. В замкнутом положении фиксатор служит противоугонной системой, блокируя вращение рулевого колеса.
На одном из торцов замка находятся выводы для подключения проводов, на другом — отверстие для ключа. Лишь определенный ключ позволяет менять положение замка зажигания, что служит дополнительной защитой от несанкционированного пользования машиной.
Замок зажигания состоит из двух основных частей — контактной платы (или “группы”) и механизма переключения. При повороте ключа механизм приводит в движение часть контактной группы, обеспечивая замыкание/размыкание контактов.
Обе части замка могут иметь неисправности, но они неремонтопригодны. Ремонт замка зажигания ВАЗ 2107 заключается в замене неисправной части или узла в сборе.
Проверка правильности установки
После того, как регулировка будет проведена, выставленное устройство необходимо проверить на работоспособность. Для начала заведите силовой агрегат и попробуйте резко нажать на газ. В этот момент из-под капота должна доноситься легкая детонация — если это так, то настроенный узел работает корректно.
Есть еще один вариант проверки. После того, как все будет сделано, нужно выехать на ровную дорогу и разогнаться примерно до 40 км/час, на этой скорости необходимо активировать четвертую передачу. Если в тот момент, когда вы активировали передачу, детонация отсутствует, это говорит о том, что все действия были выполнены верно. Детонация допускается, но не сильная. Если же металлический звук достаточно громкий, то это говорит о необходимости повторной регулировки. В том случае, если у вас вызывает сложности один из описанных выше методов, то попробуйте воспользоваться вторым.
Что он собой представляет
Перед вами узел применяемый на машинах ГАЗ, ЗИЛ, Москвич, Волга и других моделях, выпускавшихся в СССР.
Замок зажигания служит для подключения потребителей электрической энергии к бортовой сети авто, включал стартер для прокрутки коленчатого вала и запуска силового агрегата. Конструкция прибора не имела средств защиты от угона машины. При выходе из строя достаточно снять провода с контактных пластин, чтобы продолжать движение, достаточно замкнуть их между собой.
При невозможности провернуть устройство запуска, не надо сильно отчаиваться. Это может произойти из-за деформации самого ключа, заедания личинок. Прежде чем разбирать выключатель, попробуйте произвести реанимацию. Для этой цели хорошо подходит жидкость WD, её следует ввести в полость неисправного замка зажигания. Иногда легонькое простукивание по корпусу восстанавливает работоспособность выключателя. Появление трудностей с проворачиванием ключа может быть вызвано естественным износом ламелей замка. Если имеется второй экземпляр ключа, сравните их и убедитесь в идентичности изделий. При обнаружении заметного износа, закажите дубликат изделия.
Появление первых моделей ВАЗ показало водителям совершенно новую конструкцию прибора. Он имел устройство защиты от угона транспортного средства. После вытаскивания ключа происходила блокировка рулевого колеса, движение продолжать становилось невозможным. В эпоху дефицита топлива на АЗС водители выключали во время движения для экономии бензина зажигание, в результате происходила блокировка рулевого управления, приводящая к аварийным ситуациям.
Фотография показывает представитель выключателей семейства ВАЗ 2101-2107.
Эта модель не является беспроблемным изделием, поломки случаются в таких узлах. Причем проблемы случаются в контактной группе, механизме запирания, происходит заклинивание, россыпь личинки замка. Проблемы контактной группы решаются просто. Снимаются провода, в ручном режиме происходит коммутация цепей потребителей. Продолжать движение можно длительное время, защищённость машины от угона практически становится равной нулю.
Чтобы не заклинило рулевое колесо, следует демонтировать неработающий прибор из посадочного места. Для этой операции потребуется несколько отверток с крестообразным и плоским лезвием. В первую очередь следует снять пластиковый кожух рулевой колонки, отсоединить проводку. Выключатель фиксируется винтами, их также следует вывинтить. Далее тонкой отверткой с плоским лезвием нужно утопить фиксатор, вынуть изделие наружу.
Для замены личинки его нужно разобрать, вам потребуется:
- Сверла диаметром 2 и 4мм;
- Шило с прочным жалом, длиной 30-40 мм;
- Бокорезы небольшого размера, нож.
Порядок замены личинки:
- Хромированная крышка завальцована в трех местах, её нужно отогнуть и снять;
- Под крышкой находят стопорный штифт, его следует вынуть;
- Рядом с ним сверлят отверстие сверлом 4 мм глубиной примерно 2 мм;
- В этом углублении меньшим сверлом сверлят отверстие, но под углом до штифта;
- Когда сверло дойдет до него, сверление прекращают;
- Теперь в дело идет шило, им штифт выталкивают наружу;
- Острым кончиком ножа достают неисправную личинку.
Сборку нужно выполнить в обратном порядке.
Замена контактной группы и установка замка зажигания
Как уже говорилось выше, есть несколько причин, из-за которых приходится выполнять эту работу. Одной из них является подгорание контактной группы. В данном случае весь замок менять не нужно. При этом замена контактной группы не доставит вам особых хлопот. Чтобы ее вынуть, следует отвести пружинное кольцо. После этого контактная группа попросту выпадает сама. Теперь осталось только лишь поставить на ее место новую. Делать это следует таким образом, чтобы паз, имеющийся на контактной группе, точно совпал со штоком секретной части. Убедившись, что все село, как нужно, закрепляем ее с помощью пружинного кольца.
Как ремонтировать автомобиль
Замок зажигания в некоторых источниках называют как выключатель зажигания.
Как правильно подключить высоковольтные провода с подробной схемой подключения
Причины замены замка зажигания на автомобиле ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114
· Поломался секрет замка зажигания (заклинивает ключ замка зажигания при повороте, ключ проворачивается с трудом или не проворачивается вообще). В этом случае некоторые мастера советуют взбрызнуть WD-40 , но, как правило, это не дает особого результата, а если дает, то временный результат, тогда остается только заменить замок зажигания. Хотя бывают и исключения.
· Сгорела контактная группа (имеются ввиду контакты на фишке, случается, что они подгорают) В этом случае появляются трудности с запуском стартера.
Как проверить контактную группу замка зажигания?
Система зажигания предназначена для создания и подачи искрового разряда к свечам зажигания.
Проверку такого рода лучше осуществлять с помощником. Для проверки контактной группы замка зажигания следует воспользоваться «контролькой». Один конец «контрольки» подключаем к минусу АКБ, а второй к втягивающему реле стартера. Ну и как упоминалось раньше в статье – понадобиться помощь друга, чтобы он провернул ключ зажигания до упора. А вы в это время следите за лампой «контрольки», которая должна загореться. Если лампа не загорается, следовательно, не подается команда с замка зажигания. Это говорит о том, что надо заменить контактную группу, но многие автомобилисты предпочитают замену замка зажигания в сборе.
Но, не важно, поломался у вас замок зажигания или его контактная группа, снимать замок зажигания вам все равно придется. Инструмент для снятия замка зажигания
Инструмент для снятия замка зажигания
· Отвертки (крестовая и маленькая) ;
На удивление это весь инструмент, который понадобиться для замены замка зажигания на автомобиле ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114.
Какой замок зажигания купить?
Каждый автомобилист задумывается перед покупкой запчастей о их качестве. Качество замка зажигания зависит от производителя. Если вам надо купить замок зажигания я могу посоветовать ведущих производителей ДААЗ, компания Авто-Гарант. Короче идем на авторынок и спрашиваем у продавца замок зажигания или контактную группу российского производства. Не «ведитесь» на дешевый товар, лучше переплатить 10 рублей, чем потом мучатся.
Как заменить замок зажигания на автомобиле ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114.
· Снять минусовую клемму с АКБ ;
· Фиксируем ключ зажигания в нулевом положении.
· Снимаем кожух рулевой колонки (открутив 5 винтов).
· Снимаем замок зажигания (открутив 2 винта крепления).

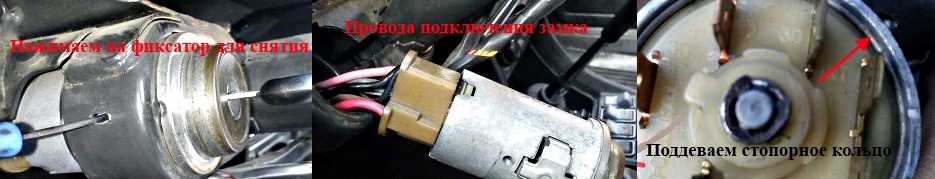

· Тоненькой отверткой прижимаем фиксатор и вытаскиваем замок зажигания к себе.
· Вынимаем фишку и провода из замка зажигания.
· Меняем замок на новый, переставляем провода на новый замок зажигания.
Как заменить контактную группу замка зажигания на автомобиле ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114.
Проделываем те же операции, как и при замене замка зажигания, только после его снятия поддеть стопорное кольцо и изъять контактную группу и шток на секрете замка зажигания.
После этого достаточно просто подключить правильно провода к замку зажигания с помощью схемы подключения замка зажигания ВАЗ.
После этого, остается только правильно подключить провода к замку зажигания.
Схема подключения замка зажигания автомобилей ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114.
Почему не запускается двигатель?
Замок зажигания ВАЗ 2107
Замок зажигания (ЗЗ) ВАЗ 2107 является устройством электромеханического типа. Он находится под приборной панелью и крепится на кронштейн, приваренный к левой стороне вала рулевой колонки.
Назначение замка зажигания
Основная функция ЗЗ — синхронизация электросистем при запуске и эксплуатации автомобиля. При повороте в замке ключа ток начинает поступать на втягивающее реле стартера, в систему зажигания, к контрольно-измерительным и световым приборам, отопителю и т. п. При выключении замка зажигания большая часть электрооборудования полностью обесточивается, предохраняя аккумулятор от разрядки. Одновременно включается противоугонный механизм, блокирующий руль при его малейшем повороте.
Ключ в ЗЗ ВАЗ 2107 может занимать четыре положения, три из которых фиксированные:
Схема подключения замка зажигания
На новом ВАЗ 2107 все провода, идущие к замку зажигания, собраны в одну пластмассовую фишку, подсоединить которую не составляет большого труда. Для отключения замка эту фишку нужно просто снять. Если же провода на контакты надеваются по отдельности, подключение следует проводить по следующей схеме:
Замок зажигания ВАЗ 2107 подключается по универсальной для всех классических моделей ВАЗ схеме.
Устройство замка зажигания
Замок зажигания ВАЗ 2107 представляет собой цилиндрический корпус, в котором находятся личинка и контактный механизм, с выступом для фиксации рулевого колеса. На одном конце цилиндра имеется углубление для ключа, на другом — контакты для подсоединения электропроводки. Каждый ключ индивидуален, что даёт дополнительную гарантию от угона. Замок состоит из двух частей, соединённых поводком. В верхней части находится личинка (запирающее устройство), в нижней части — контактная группа.
Личинка замка
Перед выключателем зажигания стоят две задачи:
Блокировка осуществляется с помощью подвижного запорного пальца, который при повороте ключа по часовой стрелке частично убирается внутрь корпуса замка. При вращении ключа в обратном направлении палец выдвигается, а когда ключ вытаскивается, палец входит в специальное углубление в рулевой колонке. При этом раздаётся громкий щелчок.
Для поворота используется поводок, который:
Контактный механизм замка зажигания
Контактная группа замка состоит из двух частей:
При повороте ключа пластины на диске замыкают или размыкают нужные контакты на колодке, включая или выключая соответствующие узлы и механизмы.
Каким способом заменить замок, если в наличии нет ключа
Осуществить это можно так:
- Для начала демонтируйте кожух.
- Далее подденьте шилом или тонкой отверткой кольцо с нанесенными на него возможными положениями ключа и снимите его.
- Под ним располагается личинка. Именно в зазор между ней и корпусом понадобится вбить отвертку с целью расшатать крепежный штифт.
- После личинку необходимо извлечь, а компонент, который находится под ней отжать для того, чтобы разблокировать вал.
- Теперь устройство с рулевого колеса можно снять и произвести замену.
Таким образом, произвести все ремонтные манипуляции впору самостоятельно – обращаться в мастерскую совершенно необязательно.
Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099
Цоколёвка по старому типу
Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:
- приходит +12В вположении I, II, III (стоянка)
- приходит +12В вположении I, II, III (стоянка)
- приходит +12В вположении III (стоянка)
- положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
- положение I, уходит +12В на стартер (контакт 50);
- положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
- приходит +12В от АКБ (контакт 30);
- приходит +12В постоянно.
Цоколёвка по новому типу
Распиновка замка зажигания ВАЗ-2109 нового образца:
- приходит +12В постоянно
- приходит +12В постоянно
- приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
- приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
- положение I, уходит +12В на стартер (контакт 50);
- приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
- приходит +12В от АКБ (контакт 30);
- приходит +12В постоянно.
Замена замка зажигания на ВАЗ 2107 карбюраторной и инжекторной машины идентична.
Схема замка зажигания с указанием компонентов представлена на фото:
Конструкция узла
В состав замка зажигания входят:
- Блокирующий элемент вала рулевого управления.
- Корпусная деталь.
- Ответная часть для установки поводка от личинки.
- Диск контактной группы.
- Втулка контактной части.
- Внешняя часть с пинами для подключения. Буквой «а» обозначен сигнальный выступ, используемый для корректной установки контактной группы.
Демонтаж замка зажигания
Снятие выполняется по следующим шагам:
- Отключить питание бортовой сети автомобиля путём снятия клеммы батареи.
- Установить ключ в скважину и провернуть до положения «0» (головка расположена горизонтально).
- Открутить точки фиксации пластикового кожуха рулевой колонки. Половины кожуха соединены между собой и приборной панелью при помощи пяти винтов.
- Выкрутить два винта фиксации корпуса замка. Точки крепления размещены по бокам корпуса.
- Утопить фиксатор через отверстие в корпусе. Для этого используется длинное тонкое шило или отвёртка. Отжав фиксатор, вытянуть замок со штатного места на себя.
- Отключить штекер или отдельные провода от замка. Далее можно приступить к установке новой детали или дальнейшей замене контактов в старом замке.
Перед снятием проводки с замка зажигания ВАЗ 2107 рекомендуется убедиться в использовании стандартной изоляции. Это необходимо сделать, поскольку провода могут заменяться при ремонтах электрооборудования.
Фотогалерея
Проверка и замена контактной группы
Чтобы поменять контакты в замке необходимо:
- Вынуть пружинное кольцо, фиксирующее группу в корпусе замка. Кольцо поддевается тонкой отвёрткой.
- Демонтировать контакты из замка.
- Установить новую группу. При соединении требуется обеспечить совпадение паза, выполненного на контактной группе, со поворотным штоком на секретной части замка. Корпус контактной части должен войти выступом в прорезь корпуса.
При замене контактов следует учитывать число пинов на детали. Поставляемые в запасные части элементы имеют шесть точек подключения проводки. До 1986 года на автомобили ВАЗ 2107 устанавливалась группа с семью контактами. Вместо одного пина 15 использован 15/1 и дополнительный 15/2. Для подключения нового замка к такому автомобилю требуется соединить провода 15/1 и 15/2 в одну ветвь.
Установка и подключение нового замка
Установка нового или отремонтированного замка производится в такой последовательности:
- Вставить ключ в положение «0».
- Утопить фиксатор блокировки и вставить деталь в направляющий корпус.
- Установить провода при помощи разъёмов или штатного штекера (подключение ведётся в соответствии с цветом изоляции).
- Установить на место винты крепления.
- Смонтировать защитный кожух.
- Надеть клемму на батарею и протестировать работу устройства.
При подключении замка зажигания на ВАЗ 2107 необходимо точно следовать электрической схеме. Ошибка при подсоединении приведёт к короткому замыканию и повреждению электрооборудования.
Замок зажигания ВАЗ 2107
Замок зажигания (ЗЗ) ВАЗ 2107 является устройством электромеханического типа. Он находится под приборной панелью и крепится на кронштейн, приваренный к левой стороне вала рулевой колонки.
Назначение замка зажигания
Основная функция ЗЗ — синхронизация электросистем при запуске и эксплуатации автомобиля. При повороте в замке ключа ток начинает поступать на втягивающее реле стартера, в систему зажигания, к контрольно-измерительным и световым приборам, отопителю и т. п. При выключении замка зажигания большая часть электрооборудования полностью обесточивается, предохраняя аккумулятор от разрядки. Одновременно включается противоугонный механизм, блокирующий руль при его малейшем повороте.
Ключ в ЗЗ ВАЗ 2107 может занимать четыре положения, три из которых фиксированные:
- 0 — «Выключено». Электропроводка обесточена. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
- I — «Зажигание». Включена система искрообразования двигателя, возбуждение генератора, контрольно-измерительные приборы, наружное освещение, щётки стеклоочистителя, печка и поворотники. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
- II — «Стартер». Ток подаётся на стартер. Положение ключа не фиксируется, поэтому его нужно принудительно держать в этом положении. Из замка его вынуть нельзя.
- III — «Стоянка». Всё отключено, кроме звукового сигнала, габаритных огней, щёток стеклоочистителя и печки отопления салона. При удалении ключа из замка активируется противоугонный механизм. При повороте руля в любую сторону он будет заблокирован. В подтверждение блокировки раздастся звуковой сигнал — щелчок. Для отключения противоугонной системы нужно вставить в замок ключ, установить его в положение «0» и плавно поворачивать рулевое колесо в любую сторону до разблокировки.
При спуске «Жигулей» с горы или при движении на нейтральной скорости нельзя глушить движок и вынимать ключ из замка. Такие действия приведут к заклиниванию руля и созданию аварийной обстановки на дороге из-за сложностей с управлением автомобиля.
Схема подключения замка зажигания
На новом ВАЗ 2107 все провода, идущие к замку зажигания, собраны в одну пластмассовую фишку, подсоединить которую не составляет большого труда. Для отключения замка эту фишку нужно просто снять. Если же провода на контакты надеваются по отдельности, подключение следует проводить по следующей схеме:
- к контакту 50 подсоединяется красный провод (стартер);
- к контакту 15 — двойной голубой с чёрной полосой провод (зажигание, отопитель, приборы на передней панели, обогрев заднего стекла);
- к контакту 30 — розовый провод (плюс аккумулятора);
- к контакту 30/1 — коричневый провод (плюс аккумулятора);
- к контакту INT — чёрный провод (габариты, задние тормозные фонари и фары).
Замок зажигания ВАЗ 2107 подключается по универсальной для всех классических моделей ВАЗ схеме.
Устройство замка зажигания
Замок зажигания ВАЗ 2107 представляет собой цилиндрический корпус, в котором находятся личинка и контактный механизм, с выступом для фиксации рулевого колеса. На одном конце цилиндра имеется углубление для ключа, на другом — контакты для подсоединения электропроводки. Каждый ключ индивидуален, что даёт дополнительную гарантию от угона. Замок состоит из двух частей, соединённых поводком. В верхней части находится личинка (запирающее устройство), в нижней части — контактная группа.
Личинка замка
Перед выключателем зажигания стоят две задачи:
- основная — поворот подвижного диска контактного устройства;
- дополнительная — блокировка руля при выключенном зажигании.
Блокировка осуществляется с помощью подвижного запорного пальца, который при повороте ключа по часовой стрелке частично убирается внутрь корпуса замка. При вращении ключа в обратном направлении палец выдвигается, а когда ключ вытаскивается, палец входит в специальное углубление в рулевой колонке. При этом раздаётся громкий щелчок.
Для поворота используется поводок, который:
- обеспечивает поворот подвижного диска контактного механизма;
- фиксирует замок в нужном положении с помощью лунок, шариков и пружин.
Контактный механизм замка зажигания
Контактная группа замка состоит из двух частей:
- подвижного диска с токопроводящими пластинами;
- неподвижной пластмассовой колодки, в которой закреплены контакты электропроводки, имеющие в месте соприкосновения с подвижным диском специальные выступы.
При повороте ключа пластины на диске замыкают или размыкают нужные контакты на колодке, включая или выключая соответствующие узлы и механизмы.
Причины отказов
Большая часть специалистов отмечают две основные причины отказов приборов. К одной из них относится неисправность контактной группы. После её появления ключ поворачивается, а системы признаков жизни не подают. Отказ происходит из-за перегрузок контактной группы, происходит сильный нагрев, обгорание контактов. Такой проблемой грешили первые модели «Жигулей», у которых стартер запускался контактной группой. В дальнейшем стали устанавливать реле стартера, проблема несколько отодвинулась. Выход из строя может произойти при коротком замыкании в силовых цепях электрооборудования транспортного средства.
Ещё одной проблемной частью может стать внутренность выключателя, его личинка. Ключ нельзя вытащить, он с большим трудом поворачивается, или сломался в замочной скважине. Потребуется полная разборка выключателя и устранение возникших проблем.
К ещё одному виду поломок относят естественный износ ламелек личинок, а также самого ключа. Такое происходит не часто, в основном после длительного срока эксплуатации машины. При такой неисправности ключ вставляется, но не поворачивается. Нельзя не сказать о причинах поломки ключа от небрежного обращения, поломки выключателя при попытке взлома и угона машины.
Если ключ не поворачивается
В случае замка зажигания всё сводится к прежней схеме: максимально разобрать замок. Затем нужно выбить стопор-штифт и извлечь механизм. В крайнем случае придётся подсверлить его, а затем выбить.
Хитрый приём
Чаще всего ключ в замке зажигания перестаёт поворачиваться по трём причинам:
- истирание смазки;
- засорение пылью (решается промывкой WD-40 или другими автомобильными очистителями);
- усталость металла.
Со временем пружины ослабевают и перестают поднимать пин. Такой «уставший» элемент можно просто удалить из замка — автомобиль снова будет заводиться, причём родным ключом, так что не потребуется менять все замки в машине. Если сломано более одного пина, то демонтаж — только временная мера, ведь такой автомобиль заведётся любым сторонним ключом.
Дверные замки
Очень часто ключ не поворачивается в автодвери, потому что заржавел (его редко использовали) или обледенел. Первое решается преобразователем ржавчины (потребуется довольно много времени), второе — отогреванием.
Замена контактной группы и установка замка зажигания
Часто причина неисправности замка зажигания заключается в подгорании контактной группы. Замена контактной группы осуществляется очень легко. Достаточно снять при помощи шлицевой отвертки пружинное кольцо, и контактная группа вывалится сама. После этого нужно вставить новую деталь в корпус устройства таким образом, чтобы паз контактной группы точно наделся на шток секретной части, и закрепить ее в корпусе устройства пружинным кольцом. После этого можно устанавливать выключатель зажигания на место.
- Сначала нужно вставить ключ в замок и провернуть его в положение «0».
- Нажать на фиксатор и вставить выключатель в кронштейн.
- Затем следует правильно подключить провода.
- Установить кожух на рулевую колонку, скрепить верхнюю и нижнюю части кожуха винтами.
Где необходимо крепить провода
Самое сложное в установке выключателя — это подключение замка зажигания к проводке. Везет тем владельцам ВАЗ 2106, у которых провода к выключателю подключаются через специальную колодку. Такую колодку можно подсоединить и с закрытыми глазами.
Если в вашей машине нет специальной колодки, правильно подсоединить провода к выключателю поможет цветная схема подключения электропроводки.
Замок зажигания ВАЗ 2107 — основной элемент управления электрооборудованием машины. От его исправности зависит работоспособность электросистем и автомобиля в целом. В разных положениях замка напряжение подается на определенные цепи и потребители, обеспечивая запуск и работу двигателя, осветительных приборов и других узлов и агрегатов “семерки”.
Что такое трамблер
Это устройство, которое позволяет правильно распределить высокое напряжение по электродам свечей зажигания. Конструкция всей системы состоит из таких элементов:
- Источник питания — аккумулятор и генератор.
- Низковольтная проводка.
- Катушка зажигания.
- Бронепровода (предназначенные для передачи высокого напряжения).
- Распределитель (трамблер) с контактной группой или датчиком Холла. Крышка трамблера ВАЗ-2106 необходима для коммутации высокого напряжения.
- Коммутатор (в случае бесконтактной системы).
- Конденсатор — необходим для избавления от переменной составляющей в цепи.
Трамблер ВАЗ-2106 имеет относительно простую конструкцию, но его необходимо своевременно обслуживать и заменять износившиеся элементы.
