Что делать, если не заводится Форд Фокус 2?

С такой проблемой сталкиваются многие автомобилисты, несмотря на то, что бренд считается надежным. Представим себе ситуацию, когда мотор заглох и не заводится или ТС вообще не хочет стартовать. Зачастую подобная ситуация выводит автолюбителя из равновесия мгновенно. Мало того, что все планы приходится корректировать, и вместо автомобиля ехать на такси. Так еще и возможные причины поломки, вместе с их дорогостоящими последствиями заставляют нервничать.

Для начала успокойтесь, не запуск двигателя еще не означает, как бы парадоксально это не прозвучало, что проблема кроется именно в двигателе.

Любой автомобиль – это комплекс систем, отвечающих за работу друг друга. С мотором та же история – системы пуска, питания и зажигания делают все возможное, чтобы двигатель запускался в любую погоду и при любых обстоятельствах.

Если не заводится машина Форд Фокус, попробуйте стартовать на режиме продувки камер сгорания. Перед этим вы пытались завестись, несколько неудачных попыток могли спровоцировать залив свечей.

Итак, выжмите «газ» и крутите стартером. Что мы получим в итоге? Бензин не подается в цилиндры, зато из камер сгорания выдувает лишнее топливо.

Пробуйте завестись в обычном режиме.

Не получилось, тогда идем дальше. Еще одна причина, не связанная с тремя вышеназванными системами заключается в поломке клапана продувки адсорбера.

Проверяем свечи и искру

Если с цепью катушки зажигания все в порядке, тогда проверяют, имеется ли искра на свечах зажигания.

Чтобы выполнить проверку искры, с одной из свечей снимают высоковольтный провод. В него вставляют заведомо исправную деталь. Свечу нужно поднести к любой металлической детали кузова. При этом одновременно нужно поворачивать ключ в замке зажигания (понадобится помощник). Контакт между массой и свечой должен быть хорошим, ведь при увеличении промежутка существуют риски выхода из строя блока управления двигателем или же высоковольтной цепи катушки зажигания. Такая проверка должна проводиться не дольше пяти секунд. Если вращать стартер и дальше, то выйдет из строя нейтрализатор выхлопных газов. Да и сама АКБ сильно потеряет заряд. Если искра отсутствует, необходимо первым делом заменить высоковольтные провода.

Если тока нет даже после установки новых проводов, тогда заменяют катушку зажигания – проблема в ней. Когда искра есть, но не заводится “Форд-Фокус 2”, стоит заменить свечи целиком.

Признаки неисправности стартера Ford Focus 2

Самая простая неисправность в любом автомобиле: хоть сколько раз включаешь — не работает. Тогда можно знать наверняка, что конкретная деталь просится на свалку или требует ремонта. Чем сложнее устройство, тем больше в нем деталей, которые могут сломаться, и стартер нашего Форда тут не исключение. К счастью, европейское подразделение хорошо подготовило второе поколение Ford Focus к условиям нашей эксплуатации. Стартер трогать не стали и после рестайлинга, поэтому особых новостей от «самопуска» ждать не приходилось. Но бывали случаи, когда автостартер подводил.

1. Форд Фокус 2 не заводится, стартер крутит. Такой высокий диагноз может быть поставлен в том случае, когда шестерня бендикса, которая вступает в зацепление с венцом маховика, износилась и прокручивается, не доставая венец. Замене подлежит шестерня бендикса, возможно, с муфтой в сборе.

Второй вариант решения — выбитые зубья на венце маховика. Это бывает крайне редко, но бывает. В этом случае придется менять маховик коленвала. Также такое может быть, когда зубья венца изношены неравномерно.

Следующий на очереди — планетарный редуктор. Шестерни редуктора выполнены из металла и служат очень долго, а вот планетарная шестерня — пластмассовая. На нее и падает подозрение в большинстве случаев. Вполне возможно, что она износилась раньше времени.

В каждом из этих случаев предстоит демонтаж и разборка нашего основного пускового агрегата. Конечно, можно купить новый автостартер, однако рабочий оригинальный агрегат с восстановления будет стоить от 3 000 рублей, а цена нового оригинального — от 5 тысяч. Неоригинальный стартер на Форд Фокус 2 1,6, цена которого должна быть около 4 тысяч, есть в каждом автомагазине.

2. Не крутит стартер Форд Фокус 2. Самая простая поломка и самая приятная для работника диагностики. Если пусковой агрегат не крутится вообще, с ним может случиться абсолютно все что угодно. Самое первое, что приходит в голову — сгорела обмотка статора или ротора. Однако стоит прислушаться к работе втягивающего реле. Если реле не втягивается, значит, проблема, скорее всего, электрическая.

И в этом случае нужно идти по цепи от замка зажигания. Проверить, все ли в порядке:

  • с контактной группой замка зажигания;
  • не перегорел ли предохранитель стартера;
  • не перегорело ли управляющее реле стартера;
  • все ли контакты на проводах в норме, особенно тщательно проверить провода с высоким током, это те, которые подходят к втягивающему реле от АКБ.

Где находится блок реле стартера и предохранитель, а, тем более, где находится автостартер, надеемся, знают все, кто имеет дело с Форд Фокус 2. Если причина того, что «самопуск» не работает, была именно в этом, можно считать, что мы отделались малой кровью. В остальных случаях грозит снятие и разборка стартера.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

  1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
  2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
  3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм,  плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

  • не производить непрерывный старт двигателя длительностью более 15 секунд;
  • при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
  • следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Снятие и установка стартера Форд Фокус 2.4

У меня ФФ2 с движком 1.4 Подписывайтесь на мой канал. Заработок в вебе на Ютубе:

Для возможности избежать многих дефектов стартера, соблюдайте ряд обычных правил при его эксплуатации:

— пуская движок, включайте стартер менее чем на 10-15 с и повторно. через 20-30 с. Непрерывная долгая работа стартера приводит к перегреву. Если после 3-х попыток движок не пускается, то следует проверить и убрать неисправности в системе питания мотора либо в системе зажигания;

— после запуска мотора немедля выключите стартер, потому что долгое вращение маховиком шестерни муфты приводит к повреждению муфты свободного хода стартера;

— не передвигайте автомобиль при помощи стартера, потому что это вызывает его значительную перегрузку и повреждение.

Система питания

Если в топливной рампе есть давление, то это означает исправность системы питания мотора на Форд Фокус 2. Однако предварительно нужно проверить воздушный фильтр и его состояние, так как делается это быстро и просто. Если воздушный фильтр в порядке, то необходимо проверить соединение электрических контактов в жгутах проводки узлов системы впрыска, которые отвечают за подачу горючего.

Следующий этап – проверка давления в топливной рампе мотора. Однако для того чтобы ее провести самостоятельно, нужно иметь специальный манометр, который можно будет подключить к трубопроводу топлива. Для этого делаем следующее:

  • Проворачиваем ключ зажигания и слушаем: если появился легкий шум, то электробензонасос функционирует. Если же он не работает, то нужно посмотреть на цепь питания бензинового насоса.
  • Проверяем давление топлива, которое должно находится на уровне 3 кг/см2. При этом двигатель должен работать на холостых оборотах.

Следует отметить, что бензиновый насос может не работать, если имеется давление в системе подачи топлива. То есть, если вы заранее активировали зажигание и делали попытки запустить мотор, то насос должен создавать давление в системе подачи топлива. Поэтому если в такой ситуации он не заработает, то это не считается поломкой.

Отсутствие давления, как правило, происходит по следующим причинам:

  1. Проблемы с топливным насосом Форд Фокус 2.
  2. Поломка регулятора давления топлива.
  3. Загрязненный топливный фильтр.
  4. Поломка компенсатора пульсации давления топлива.

Выяснять причины, почему не заводится двигатель, можно либо самостоятельно, либо обратившись за помощью на СТО. Однако помните, что если вы не обладаете необходимыми знаниями и умениями, то лезть в двигатель Форда Фокус 2 не стоит, так как это может привести к ухудшению ситуации и усугублению проблемы. В таком случае лучше довериться специалистам, которые в кратчайшие сроки выявят и устранят неполадку. Удачи!

Ford Focus 2. Проверка свечей зажигания

форд фокус 2 свечи

ЗАМЕНА БЕНЗОНАСОСА БЕЗ СНЯТИЯ БАКА Форд Фокус 2 рестайлинг

Замена бензонасоса на Форд Фокус 2

Индикатор загрязнения фильтра на FORD FOCUS II 1 8 TDCi

Интересно почитать:

  1. Аккумулятор для Форд Фокус 2 рестайлинг 1.6.

Где Находится Стартер На Форд Фокус 3

Стартер Форд Фокус 3

Стартер автомобилей Форд Фокус 3 (WAI CS1402) мощностью 1,4 кВт, установленный на картере сцепления, по сути есть четырехполюсный, четырехщеточный электродвигатель неизменного тока с возбуждением от неизменных магнитов, совмещенный с планетарным редуктором 7 (рис. 10.4) и электрическим двухобмоточным тяговым реле 10. Крышки 1,12 и корпус 9 стартера стянуты 2-мя болтами 11. В корпусе статора закреплены неизменные магниты. Вращение от вала якоря электродвигателя передается валу привода через планетарный редуктор. На валу привода установлена роликовая муфта 5 свободного хода.

При повороте ключа в выключателе (замке) зажигания в положение «III» напряжение от батареи аккумуляторной подается на втягивающую и удерживающую обмотки тягового реле, по причине рычаг 4 привода (рис. 10.4) перемещается и шестерня стартера заходит в зацепление с зубчатым венцом маховика мотора. Сразу якорь тягового реле замыкает силовые контакты (в таком случае втягивающая обмотка выключается), на электродвигатель стартера подается напряжение от батареи аккумуляторной. Якорь стартера через планетарный редуктор проворачивает коленчатый вал мотора. После запуска мотора, когда частота вращения шестерни превосходит частоту вращения вала стартера, происходит разблокировка и пробуксовка муфта свободного хода, что защищает стартер от высочайшей частоты вращения и повреждений.

Схема и принцип работы

Стартер – один из наиболее консервативных узлов автомобиля. Впервые такое электрическое устройство было испытано Чарльзом Каттерингом в 1912 году, то есть более ста лет тому назад. Поначалу он также выполнял функции генератора.

Но в том виде, в котором стартер применяется для запуска современных автомобилей с двигателями внутреннего сгорания, он обязан американскому изобретателю и автопромышленнику Винсенту Гуго Бендиксу, который увековечил свою фамилию в одной из главных деталей пускового устройства.

Типовая функциональная схема стартера приведена на рисунке:

Принцип работы стартера практически одинаков для всех моделей автомобилей с двигателями внутреннего сгорания. При включении замка зажигания в положение «Start» подается пусковой ток на втягивающую обмотку.

Она, в свою очередь, приводит в движение якорь тягового реле и шток контактной пружины. Тяговое реле действует на рычаг, обычно именуемый вилкой, который толкает муфту свободного хода с шестерней (бендикс) в зацепление с маховиком. Одновременно контактная пластина замыкает пятаки, посредством которых подается напряжение на запуск электродвигателя стартера.

Типовая функциональная схема стартера настолько продумана и опробована, что различие моделей пусковых устройств заключается лишь в конструктивных особенностях и материалах, из которых изготовлены узлы.

Тем не менее, у стартеров есть свои уязвимые места:

  • втягивающее реле;
  • щетки электродвигателя;
  • пятаки;
  • вилка;
  • муфта свободного хода;
  • шестерня;
  • коллектор якоря;
  • втулки якоря;
  • демпферная пружина.

Собственно, практически каждый узел этого устройства в процессе эксплуатации может придти в негодность. Это связано, прежде всего, с тем, что при запуске, особенно в холодное время года, стартер отдает большую мощность, испытывает предельные нагрузки, через него протекают огромные токи.

Снятие и установка стартера Ford Focus 3

Вам потребуются: ключ «на 13», торцовые головки «на 10» и «на 13». 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

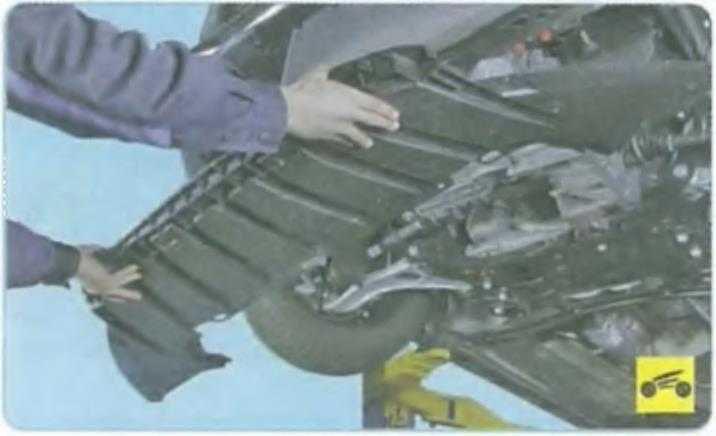

2. Снимите брызговик радиатора.

3. Сожмите фиксатор.

4. . и разъедините колодку жгута проводов стартера.

5. Отсоедините колодку от держателя на жгуте проводов. 6. Отверните гайку крепления клеммы провода питания тягового реле и отсоедините провод от тягового реле стартера.

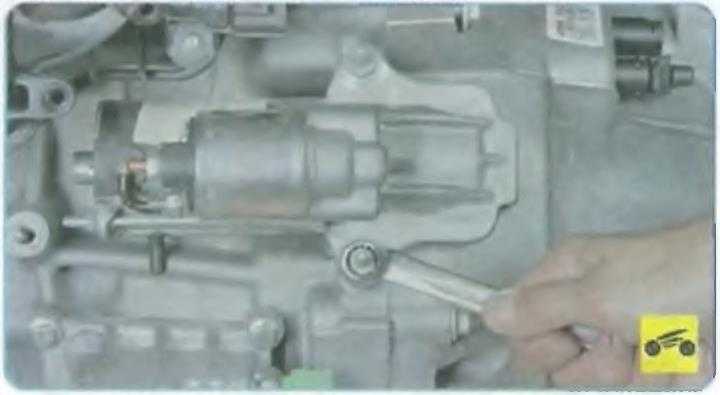

7. Ослабьте затяжку болтов крепления стартера.

8. Окончательно выверните и извлеките болты.

9. Снимите стартер. 10. Отведите стартер от блока цилиндров и опустите вниз.

11. Извлеките уплотнитель. 12. Установите детали в порядке, обратном снятию.

Снимем стартер Форд Фокус 2 своими руками — пошаговый фотоотчет

  1. Первым делом рекомендую записать код разблокировки магнитолы, он понадобится после выполнения работы.
  2. Далее снимите крышку АКБ и открутите скобу крепления аккумулятора.
  3. Отключите аккумуляторные клеммы.
  4. Затем снимите переднюю крышку защитного короба АКБ.
  5. Ослабив хомут воздухозаборника, снимите гофру, которая соединяет корпус воздушного фильтра и воздуховод.
  6. Потяните трубку, соединяющую фильтра и крышку клапанов, в нижней части имеется фиксатор, который удерживает эту трубку снизу. Трубка останется на корпусе фильтра, вам необходимо отключить только от крышки клапанов.
  7. С обеих сторон на воздушном фильтре имеются крепежи (втулки), потяните корпус фильтра вверх, таким образом, чтобы не повредить их.
  8. Приподнимите декоративную накладку расположенную между радиатором и декоративной решеткой, затем со стороны радиатора отсоедините две защелки, которыми крепится воздушный фильтр. Теперь можно вытянуть его.
  9. Таким образом у вас образуется доступ к двум верхним болтам крепления стартера. Возьмите ключ TORX (звездочка) и открутите контрольный щуп проверки уровня масла в двигателе. Это необходимо для того чтобы обеспечить доступ к гайкам крепления стартера.
  10. Далее снимите защиту двигателя, используя ключи на “8, 13 и 17” и достаньте щуп.
  11. При помощи торцового ключа на “10” и “13” открутите крепежные гайки проводов питания, которые идут к втягивающему реле стартера. Потяните пластиковую колодку в направлении правого колеса, затем снимите колодку со стартера.
  12. Снимите с датчика колодку и теперь смело можете откручивать гайки крепления стартера и снимать сам стартер.

Все — стартер снят! Произведите ремонт стартера или его замену и выполните сборку, она, по традиции, выполняется в обратном порядке. На этом у меня все, теперь вы знаете о том, как правильно снять стартер Форд Фокус 2 своими руками.

Стартер на Форде фокусе 2 – это важнейшая деталь двигателя, как и у остальных автомобилей с двигателями внутреннего сгорания.

Неполадки с узлом запуска мотора могут быть как механического характера, так и электрического, так как стартер является частью цепи запуска ДВС наряду с другими деталями, как аккумулятор и механизм управления запуском.

Части стартера:

  • тяговое реле – деталь состоит из подвижного якоря (сердечника), удерживающей катушки (щеточного узла), штока;
  • бендикс (обгонная муфта) – деталь состоит из ведомой обоймы, ведущей обоймы, кожуха, кольца, шайбы, набора колец, прижимной пружины, оснащенной роликами, буферной пружины и опорной чашки.

Как проверить стартер если щелкает но не крутит.

Причины, при которых стартер щелкает но не крутит приэтом не прокручивается. Аналогичны тем при которых втягивающее реле срабатывает несколько раз.

  • Аккумулятор разрядился на столько, что его мощности хватает только на то что бы втянуть якорь втягивающего реле только один раз. Аккумулятор при этом полностью разряжается. Повторные втягивания якоря не происходят. Соответственно стартер провернутся, тоже не может.
  • Неисправно втягивающее реле. Оно имеет две обмотки втягивающую более мощную и удерживающую. Чаще всего выходит из строя втягивающая обмотка. Подробнее описано об этом встатье. .

Якорь втягивается только удерживающей обмоткой. Его усилия хватает только на того чтобы втянуть якорь на половину. Естественно пятак не доходит до клемм. Питание не подается на электродвигатель. Вращение стартера не происходит.

Проверить это можно следующим образом.

  1. При повороте ключа на старт. Проверить напряжение на клемме к которой подходит провод от обмотки статора. Оно должно отсутствовать.
  2. Второй способ. Перемкнуть между собой клемму на которую приходит плюсовой провод от аккумулятора и клемму от которой отходит провод на обмотки статора. Напряжение через перемычку передаётся на обмотки статора и стартер начинает вращаться.

То есть пятак внутри втягивающего реле не перемыкает клеммы.

Вторая неисправность, при которой не происходит передачи напряжения между клеммами заключается в том что. На пятаке и клеммах в местах контакта образуется нагар. Или выгорание контактов. В результате одна из клемм становится короче м пятак до неё не достаёт.  И даже если обмотки исправны из за того что нет контакта стартер не крутит.

Проверяется это также перемыканием контактов или замером напряжения.

В случае подобных неисправностей автомобиль все таки завести можно.

Если втягивающее реле исправно то можно перемкнуть три клеммы плюсовую на обмотку стартера и клемму управления втягивающем реле. Стартер начнет вращаться и двигатель заведется

При подобном способе включения стартера очень важно предварительно убедиться в том что автомобиль стоит на ручнике в нейтральной передаче. Если передача включена двигатель заведется и автомобиль поедет

В лучшем случае нанесет травму.

Если втягивающее реле неисправно. И бендикс как якорь не доходит до венца маховика. При не однократном перемыкании клемм плюсовой и обмотки статора. Бендикс войдет в зацепление с маховиком. Потому что он соединен с валом при помощи резьбового соединения. При вращении вала стартера он начнет выкручиваться вперёд. И может соединиться  с венцом маховика. С первого раза это может не получиться, но при неоднократных попытках это все таки произойдет и автомобиль заведется.

Заедание бендикса на валу стартера

Бендикс соединен с якорем втягивающего реле. Он свободно ходит по валу  по винтовой направляющей. Винтовое соединение необходимо для того чтобы. Предохранить бендикс и стартер от разрушения. В момент когда двигатель заведется. Обороты маховика становятся больше оборотов валв стартера. То есть маховик начнет врать бендикс. Благодаря тому что бендикс находится на винтовом соединении он начнет смещаться внутрь стартера и выйдет из зацепления с маховиком.

В нашем случае между бендиксом и валом может возникнуть выработка. Бендикс может клинить. И не доходить до зацепления с маховиком. Соответственно якорь тоже не будет доходить до соприкосновения пятака и клемм. Поэтому будет слышан щелчок но стартер не проворачивается. Подобное редко но случается. Убедиться в том что бендикс заклинил на валу можно только сняв стартер.

Система подачи топлива

Иногда автомобиль не заводится по причине проблем в системе подачи топлива. Они могут быть следующего рода:

Ford Focus не заводится

  • забились форсунки либо на них просто не подается питание;
  • топливный фильтр вышел из строя;
  • сломан топливный насос;
  • присутствуют иные проблемы в магистрали подачи бензина из бака.

Данный автомобиль комплектуется только инжекторным двигателем. Потому наличие определенного давления в топливной системе играет важную роль. Если вал двигателя прокручивается, но машина не схватывает, либо просто глохнет – стоит проверить давление в системе подачи топлива. Сделать это можно в месте соединения рампы штуцером. Потребуется использовать манометр с соответствующей резьбой.

Нередко присутствуют проблемы, связанные с работой форсунок. Чаще всего они просто забиваются – особенно если автомобиль часто заправляется низкокачественным бензином. Самостоятельно прочистить форсунки затруднительно.

Желательно обратиться за помощью к специалистам. Также питание на них может просто не приходить. Проверить его наличие можно обычным тестером – установив переключатель режимом на постоянное напряжение и предел 20 В.

Нередко проблема кроется в топливном фильтре. Его необходимо менять каждые 40-50 тыс. км. Иногда, при использовании некачественного топлива, таковой выходит из строя несколько раньше.

Данная деталь является расходной. Потому следует просто приобрести новый фильтр. Если автомобиль плохо заводится – то проблема может заключаться в низком уровне топлива.

Нежелательно допускать 100%!р(MISSING)асход бензина – нулевой уровень может стать причиной выхода из строя топливного насоса. Подобное имеет место по причине засасывания воздуха вместо жидкости.

В результате насос перегревается, ломается. Замена его обойдется сравнительно недорого. Ремонт – не целесообразен. При возможности желательно проверить целостность топливной трассы – она проложена под днищем автомобиля.

ЭБУ Форд Фокус 1 – какие функции выполняет

Электронный блок управления (ЭБУ) двигателем — это специализированный компьютер, который принимает сигналы от датчиков и выдает команды на исполнительные устройства.

Он выполняет следующие функции:

  • управляет распределенным впры­ском топлива в цилиндры, вклю­чает и выключает топливный на­сос;
  • обеспечивает искробразование на свечах и корректирует угол опережения зажигания;
  • управляет подачей воздуха при пуске двигателя;
  • регулирует частоту вращения коленчатого вала на холостом ходу;
  • управляет работой вентилято­ров системы охлаждения двига­теля;
  • на автомобилях с кондиционе­ром управляет включением и вы­ключением компрессора, а также контролирует работу ряда уст­ройств;
  • на автомобилях с автоматиче­ской трансмиссией управляет ко­робкой передач.

Система состоит из электронного блока управления, датчиков и ис­полнительных устройств, соедини­тельных проводов с разъемами. Датчики системы управления двига­телем: синхронизации, положения распределительного вала, концент­рации кислорода, массового расхо­да воздуха (либо датчик абсолютно­го давления и температуры воздуха на впуске), температуры охлаждаю­щей жидкости, положения дрос­сельной заслонки, скорости движе­ния автомобиля, сцепления, поло­жения рычага выбора передачи.
Исполнительные устройства: элек­тромагнитные форсунки; модуль зажигания; регулятор холостого хода; реле зажигания, стартера и топливного насоса; контрольная лампа неисправности двигателя на панели приборов; электромаг­нитный клапан продувки адсорбе­ра; клапан системы рециркуляции отработавших газов.

Колодка и диагностический разъём ЭБУ Форд Фокус 1

В систему управления двигателем интегрирован иммобилайзер. Кро­ме того, выполнены соединения с электронным блоком управления АБС с противопробуксовочной сис­темой и системой стабилизации траектории.

Как определить неисправность стартера

Большинство поломок стартера достаточно легко определяются по характерным признакам.

Для удобства наиболее распространенные неисправности узла и их симптомы сведены в таблицу:

Симптомы неисправности Суть проблемы Причина появления
Стартер исправно крутится, но маховик стоит на месте Поломался планетарный механизм бендикса Износились втулки механизма
Не работает пружина Пружина ослабла
Зубцы шестерни и венца маховика не входят в зацепление Износились зубцы
Стартер щелкает, но не крутится Нет массы Кабель на массу оборван или окислен контакт
Недостаточно силы тока Аккумулятор не заряжен, либо не набирает емкость
Нет контакта между кольцом ротора и щетками Износ щеток
Втягивающее реле не работает Подгорели контакты или сгорела обмотка
Якорь не рабочий Замыкание в обмотке, износилось или выгорело контактное кольцо, ламины пропускают ток
Стартер еле вращается На втулках появился износ Выработка от времени или попадания грязи
Замыкание в щеточном узле Деталь покрыта пылью графита от щеток
Витки обмотки статора пробивают на массу Коррозия, ротор трет об обмотку
Межвитковое замыкание обмотки на якоре Изоляция повреждена из-за коррозии или задевающего обмотку статора якоря
Резкий скрежет при попытке включения стартера Задир на венце маховика или обломанные зубья Естественный износ, попадание абразивного материала на шестерни, воздействие коррозии, бракованная деталь
Износилась втулка бендикса
На холодном двигателе стартер работает, после прогрева слышны щелчки Втягивающее реле неисправно Залипание сердечника реле
Проседание пружин, прижимающих щетки Естественная усталость или перегрев стартера при запуске
Выработка на втулках Естественный износ или попадание на стенки песка или другого абразива
Подгоревшие пятаки контактов Естественный износ, слишком долго гоняется стартер при запуске
Нет минуса на щеточном узле Окисление контакта

Не заводится Ford Focus 2? Основные проблемы и их решения

В этой статье поговорим о том что делать, если не заводится Ford Focus 2. К сожалению, нередко возникает ситуация, когда ничто не предвещает беды, вы садитесь за руль, поворачиваете ключ и… тишина. Еще раз – тоже самое, снова попытка – опять безрезультатно.

Для начала успокойтесь, пока еще ничего страшного не произошло, исправный двигатель должен одинаково запускаться в любую погоду, как прогретый так и «на холодную». Мотор должен спокойно заводиться при повороте ключа, не нажимая газа. Система управления двигателем сама определяет и настраивает требуемые для запуска углы опережения зажигания и дозирование топлива.

Проблемы системы питания

Главным фактором нормальной работы системы питания — достаточное давление создаваемое в топливной рампе. Однако, здесь лучше воспользоваться принципом «от простого к «сложному», поэтому для начала стоит проверить фильтр воздуха и при необходимости заменить фильтрующий элемент.

Следом обратите внимание на контакты системы впрыска топлива (форсунки, бензонасос) и при необходимости, зачистите и укрепите их. Поверните ключ зажигания, вы должны услышать едва различимый шум бензонасоса, если он не работает необходимо «прозванивать» электроцепь ведущую к нему, и работоспособность самого электронасоса

Хотя есть и другой вариант — мог просто перегореть предохранитель бензонасоса.

Давление создающееся в топливной рампе, можно проверить только при наличии специального манометра с переходниками, скорей всего придется обратиться в автосервис.

Проблемы в зажигании

Прежде всего, стоит проверить плотность посадки высоковольтников на свечах и катушке зажигания. Часто из-за постоянных вибраций контакт на высоковольтных проводах ослабевает, и поэтому не заводится Ford Focus 2. Следом проверьте есть ли искра на свечах, для этого стащите колпак с любой свечи и вставьте в него заведомо исправную.

Прижав резьбовой частью к «массе», попросите кого-нибудь крутануть стартер (не дольше 5 секунд). Если искра не проходит, поменяйте высоковольтники на заведомо рабочие. При отсутствии изменений, необходимо проверить катушку зажигания и при необходимости ее заменить.

Проверяем свечи и искру

Если с цепью катушки зажигания все в порядке, тогда проверяют, имеется ли искра на свечах зажигания.

Чтобы выполнить проверку искры, с одной из свечей снимают высоковольтный провод. В него вставляют заведомо исправную деталь. Свечу нужно поднести к любой металлической детали кузова. При этом одновременно нужно поворачивать ключ в замке зажигания (понадобится помощник). Контакт между массой и свечой должен быть хорошим, ведь при увеличении промежутка существуют риски выхода из строя блока управления двигателем или же высоковольтной цепи катушки зажигания. Такая проверка должна проводиться не дольше пяти секунд. Если вращать стартер и дальше, то выйдет из строя нейтрализатор выхлопных газов. Да и сама АКБ сильно потеряет заряд. Если искра отсутствует, необходимо первым делом заменить высоковольтные провода. Если тока нет даже после установки новых проводов, тогда заменяют катушку зажигания – проблема в ней. Когда искра есть, но не заводится «Форд-Фокус 2», стоит заменить свечи целиком.

Подведем итоги

Стартер – одна из самых ответственных деталей в автомобиле. Если вы заметили, что машина заводится медленно, либо издает шумы при запуске, не нужно медлить с диагностикой. Чем раньше обнаружена проблема, тем дешевле ремонт. Не стоит заниматься самодеятельностью без должного опыта

После диагностики важно правильно принять решение о ремонте или замене. Учитывайте мнение механика

Дешевле потратить большую сумму один раз, чем разбирать деталь каждые полгода. Этим же правилом стоит руководствоваться при выборе нового стартера. Китайские детали имеют малый ресурс. Лучше выбрать оригинал или как минимум хороший аналог.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
