Ford focus 2 предохранители и реле

Типы предохранителей и их обозначения

Примечательно, что первое поколение Ford Focus имело предохранительные блоки с нумерацией, стартующей с сотни, но после рестайлинга все поменялось, и теперь отсчет ведется с буквенно-числовой комбинации F37. При этом речь идет о салонном блоке, тогда как в моторном дублере, имеющем не только предохранительные модули, но и 14 наиболее важных во всей электросистеме автомобиля реле с соответствующей нумерацией R1-R14, точкой отсчета является комбинация F1.

Что касается функциональной нагрузки предохранителей и защищаемых ими электросетей, то все они приведены в следующей таблице:

Кроме того, всю необходимую информацию по этим элементам можно найти в инструкции по эксплуатации транспортного средства, или же на соответствующем сетевом ресурсе (актуально, если документ был утерян), просто введя уникальный VIN-код своего автомобиля. Эти же обозначения могут пригодиться автолюбителю в том случае, если на повестке дня встанет вопрос о замене того или иного модуля.

Замена деталей

Причиной поломки платы блока является резкий перепад напряжения. Процесс плавит контакты и может убить устройство. Также нередкой причиной выступает попадание воды. Любая электроника боится влаги и пыли.

Замена реле регулятора генератора

После того, как подучилось проверить регулятор напряжения, и установить, что модуль не исправен – следует его заменить.Сама процедура выглядит крайне просто. От клеммы отсоединяется фишка проводки. Далее откручивается блочок и меняется на новый элемент.

Замена втягивающего реле

Втягивающий элемент заменить сложнее, но это реально сделать самостоятельно.

  • Установить машину на ровную поверхность и поднять ручник до упора.
  • Снять клеммы с аккумуляторной батареи.
  • Влезть под машину и открутить 9 винтов защиты двигателя.
  • Далее показывается сам стартер. Здесь потребуется отключить фишки мешающих элементов бортовых цепей.

Дальше, нужно открутить три винтика креплений стартера к блоку двигателя.

  • После этого можно полностью снять устройство с машины.
  • Последний этап – отключение втягивающего. Для этого откручиваются три винта и деталь просто вынимается с посадочного места.

Двигатель

Головка блока цилиндров, Клапан, Пружины клапанов, Рокера клапанов (коромысло), Сухарь клапана, Впускной клапан, Выпускной клапан, Гидрокомпенсаторы, Маслосъемные колпачки, Толкатель клапана, Клапанная крышка, Крышка маслозаливной горловины, Прокладка клапанной крышки, Прокладка ГБЦ, Распредвал, Сальник распредвала, Шестерня распредвала, Промежуточный вал, Болт ГБЦ, Направляющая втулка клапана, Клапан vtec, Прокладка клапана vtec, Масляная трубка, Блок цилиндров, Коленвал, Шкив коленвала, Болт шкива, Болт коленвала, Вкладыши коренные, Крышка коленвала (бугель), Маслоотражатель, Полукольца, Сальник коленвала, Ступица коленвала, Шестерня коленвала, Поршень, Кольца поршневые, Поршневой палец, Шатун, Болт шатуна, Вкладыши шатунные, Втулка шатуна, Поддон двигателя, Прокладка поддона, Сливная пробка, Гильза цилиндра, Масляный насос, Цепь масляного насоса, Прокладка масляного насоса, Маслоприемник, Маслоотделитель, Форсунка подачи масла, Балансировочный вал, Корпус фильтра, Крышка двигателя, ГРМ двигателя, Ремень ГРМ, Комплект ГРМ, Ролик ремня ГРМ, Натяжитель ГРМ, Натяжной ролик ГРМ, Цепь ГРМ, Комплект цепи, Успокоитель цепи, Натяжитель цепи, Фазорегулятор, Шестерня ГРМ, Крышка ремня ГРМ, Прокладка крышки ГРМ, Крепление двигателя, Кронштейн двигателя, Отбойник двигателя, Подушка двигателя (опора), Двигатель в сборе, Прокладки двигателя, Датчики двигателя, Масляный радиатор двигателя, Крепление масляного фильтра, Прокладка масляного фильтра, Кожух двигателя, Защита двигателя, Патрубок двигателя, Щуп масла

Чек двигателя, что это такое

Так выглядит ЧЕК на Фокусе 2 в рестайлинге.

Да, ошибка может быть вызвана предсмертной конвульсией двигателя, но этому должна была бы предшествовать целая цепочка неисправностей, сигналов о сбоях и ошибках. Дыма без огня не бывает, поэтому любое нарушение в работе или настройках систем мотора может сопровождаться горящей пиктограммой Check Engine.

Не стоит паниковать, но и отмахиваться от проблемы тоже не нужно. Изначально, на старых автомобилях, оранжевая пиктограмма с изображением мотора говорила о сбоях в системе питания, как правило, о проблемах с карбюратором. Но по мере усложнения конструкции двигателей и увеличения количества управляющей электроники, причиной, вызвавшей ошибку может быть все что угодно — от пробитого на массу высоковольтного провода, до плохого качества бензина.

Определяем причину ошибки Check Engine

Методом научного тыка решить проблему почти невозможно. Если повезёт, без точной диагностики мы можем угадать, что пора менять свечи, заменить их и лампа потухнет. Но она может гореть и из-за недостаточного уровня антифриза в бачке, неплотно закрытой крышке топливного бака или отсутствии контакта на одном из миллиона датчиков в салоне, моторе или на кузове. Угадать проблемную цепь — огромное везение.

Диагностика

Простейший дешевый диагностический сканер.

После сканирования системы компьютер выдаст список ошибок (а они обязательно будут), по этому списку специально обученный диагност определяет наиболее вероятную причину появления Check Engine.

Коды неисправностей обозначаются литерой и набором цифр, к примеру, P1139 Water in Fuel Indicator Circuit , что означает попадание воды в систему питания. Или P202A Reductant Tank Heater Control Circuit / Open — разгерметизация или отсутствие контактов на датчиках системы охлаждения. Check Engine погаснет только тогда, когда реальная неисправность будет устранена.

Свечи, провода и катушка зажигания

Часто бывает достаточно заменить свечи, чтобы чек потух

Очень часто чек горит или мигает при пропуске в образовании искры. Наши действия:

  • проверяем искру на наличие на всех четырёх цилиндрах;
  • проверяем катушку зажигания, для этого нужен мультиметр;
  • проверяем на пробой высоковольтные провода;
  • если есть под рукой тестер для свечей, отлично, проверим и свечи.

Катушка зажигания второго Фокуса

Этот букет неприятностей возникает чаще всего после сильного дождя или посещения слишком добросовестной автомойки. А если мыли двигатель накануне, то и вовсе сомневаться не приходится, вода попала на свечи, в катушку и залила провода. В этом случае двигатель может троить, будут провалы при разгоне, плавает холостой ход. Достаточно просушить все это хозяйство, как ошибка исчезнет. В крайнем случае, придётся заменить свечи и высоковольтные провода.

Общее расположение блоков

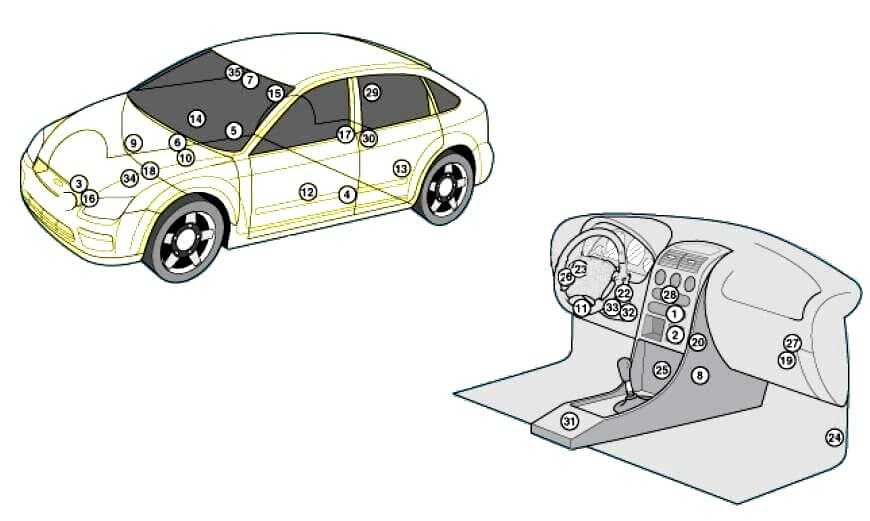

На данной схеме представлено расположение всех электронных блоков управления.

Схема

Описание

1 Электронным блок управления кондиционером
2 Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели
3 Датчик удара (SRS)
4 Датчик удара SRS, со стороны водителя
5 Датчик удара SRS, со стороны пассажира
6 Звуковой сигнал противоугонной системы
7 Датчик солнечного света
8 Дополнительный отопитель-электрический
9 Дополнительный отопитель-топливный
10 Аккумуляторная батарея
11 Диагностический разъем (DLC)

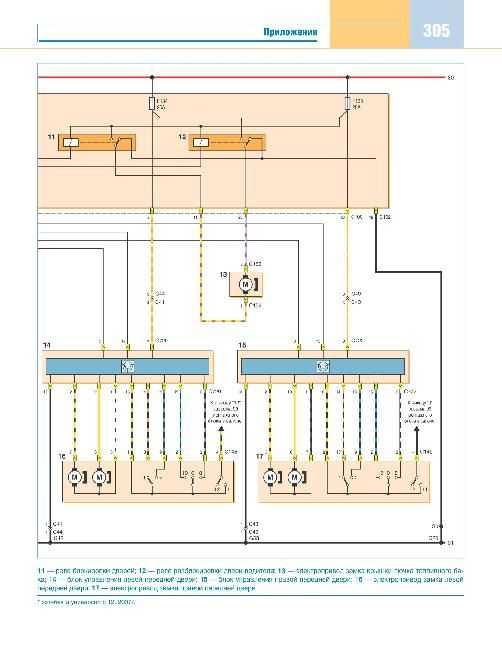

12 Блок управления электрооборудованием двери водителя — в двери
13 Блок управления электрооборудованием левой задней двери — в двери
14 Блок управления электрооборудованием двери пассажира — в двери
15 Блок управления электрооборудованием правой задней двери — в двери
16 Блок управления электродвигателем вентилятора системы охлаждения
17 Блок управления подачей присадки
18 Блок предохранителей /реле, моторный отсек
19 Блок предохранителей /реле приборная панель
20 Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя
21 Звуковой сигнал
22 Кольцевая антенна иммобилайзера
23 Реле указателей поворота -в переключателе указателей поворота
24 Инерционный выключатель отсечки подачи топлива
25 Блок управления системы keylessentry
26 Блок управления освещением
27 Многофункциональный блок управления-в блоке предохранителей/ реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/ омыватель лобового стекла
28 Блок управления навигационной системой
29 Блок управления системой парковки
30 Блок управления стояночным тормозом
31 Электронный блок управления SRS
32 Э/м клапан замка рулевой колонки
33 Датчик положения рулевого колеса
34 Электронный блок управления КПП
35 Датчик дождя (очиститель лобового стекла)

Возможные причины ремонта электрики авто

Поскольку практически все элементы современных авто исключают электронное управление, имея в своей основе отдельную или систематизированную электрическую цепь, то при любой поломке прежде всего следует исключить выход из строя именно этого элемента.

И чаще всего в пользу этой рекомендации говорят следующие внезапно возникшие проблемы или неисправности:

  1. Перебои в работе электрической системы в целом, выход из строя дворников, салонного освещения и внешней световой оптики (фар).
  2. Временное или частое включение и отключение отдельных приборов, которое может указывать на окисление определенного контакта в схеме.
  3. Общие перебои «то там, то сям», часто свидетельствующие о том, что в систему попала вода.
  4. Поочередный отказ всех систем, имеющих электрическое питание от общей цепи.
  5. Явный запах гари в авто, который требует незамедлительного вмешательства во избежание воспламенения.

То есть возможным по-прежнему остается выход из строя как одной, так и нескольких систем сразу, несмотря на наличие автономных предохранителей. Объясняется это тем, что на одном и том же предохранительном элементе могут быть подключены сразу несколько автомобильных приборов.

Причины неработающего освещения салона ВАЗ 2114

Ниже рассмотрим другие причины, почему может погаснуть освещение салона, в том числе подсветка приборной панели.

Лампочки

Обратите внимание, что в салоне ВАЗ 2114 два плафона. Первый общий, второй индивидуальный для водителя

Они имеют кнопку включения на постоянное освещение и также настраиваются на открывание двери. Для этого на каждой из четырех дверей вмонтированы концевые выключатели. В неполадках подозреваем лампочки, если обнаруживается, что не горит только один светильник, а все остальное работает. Откручиваем плафон подсветки салона, проверяем лампу измерительным прибором. Если лампочка загорелась, значит, с ней все в порядке. В первых моделях ВАЗ 2114, на которых стоят старые блоки предохранителей, в плафоны вкручены лампы накаливания. Опытные автовладельцы рекомендуют ставить светодиодные лампы. При аналогичном потреблении электроэнергии освещенность возрастает в 2-3 раза.

Электропроводка

Осматриваем проводку, внутренности плафона, контакты. При необходимости контакты зачищаем. Если свет не загорелся, потребуется прозвонить проводку на наличие обрыва. При обнаружении обрыва данный участок проводки рекомендуется заменить, а не соединять их. Потому что соединение приводит к укорачиванию проводки, а это отражается на сопротивлении. Вообще провода в автомобиле должны быть той длины, которая заложена производителем.

Предохранители

Если одновременно с плафоном освещения салона погасла подсветка замка зажигания и дисплея бортового компьютера, значит проблема однозначно кроется в предохранителе.

Замена деталей

Причиной поломки платы блока является резкий перепад напряжения. Процесс плавит контакты и может убить устройство. Также нередкой причиной выступает попадание воды. Любая электроника боится влаги и пыли.

Замена реле регулятора генератора

После того, как подучилось проверить регулятор напряжения, и установить, что модуль не исправен – следует его заменить. Сама процедура выглядит крайне просто. От клеммы отсоединяется фишка проводки. Далее откручивается блочок и меняется на новый элемент.

Замена втягивающего реле

Втягивающий элемент заменить сложнее, но это реально сделать самостоятельно.

  • Установить машину на ровную поверхность и поднять ручник до упора.
  • Снять клеммы с аккумуляторной батареи.
  • Влезть под машину и открутить 9 винтов защиты двигателя.
  • Далее показывается сам стартер. Здесь потребуется отключить фишки мешающих элементов бортовых цепей.

Дальше, нужно открутить три винтика креплений стартера к блоку двигателя.

  • После этого можно полностью снять устройство с машины.
  • Последний этап – отключение втягивающего. Для этого откручиваются три винта и деталь просто вынимается с посадочного места.


Установка новой детали выполняется в обратной последовательности.

Снятие прикуривателя в автомобиле Ford Focus 2

Он припаян к самому как поменять прикуриватель на форд фокус 2 тубус. Второй конец провода — масса, замкнутая на корпус автомобиля. Плюс, отвечающий за нагрев металлической спирали. Лампа фильтра подсветки. Оба провода уходят к аккумуляторной батарее. Переключаем мультитестер в режим сопротивления, а затем прозваниваем целостность проводки. При отсутствии контакта ищем обрыв и спаиваем конца паяльной лампой.

Не работает прикуриватель Форд Фокус 3 Причины выхода прибора из строя на ФФ3 аналогичны другим, описанным ранее. Во многих случая потребуется замена прикуривателя и предохранителя. На рынке продаются разные варианты деталей от китайских концернов. При покупке надо выбирать оригинальные детали

Дополнительно надо обратить внимание на упаковку — она должна быть аккуратной, а внутри находиться сертификат соответствия стандартам

Дешевые китайские аналоги для Форд Фокус сделаны из некачественных материалов и могут перегореть в первые недели после замены прикуривателя.

Особенно, при подключении разветвителя, позволяющего использовать несколько приборов одновременно. Цена качественной запчасти колеблется между отметками рублей.

Снятие прикуривателя в автомобиле Ford Focus 1 Можно отремонтировать устройство своими руками. Достаточно знать, как снять прибор: Открываем капот, снимаем минусовую клемму аккумулятора. Вытаскиваем цилиндр автоприкуривателя.

Как Поменять Прикуриватель На Форд Фокус 2

Подгибаем две зеленые защелки внутри гнезда. Засунув палец внутрь и, поддевая окружность отверткой, вытаскиваем цилиндр наружу. Отсоединяем штекер подключения. Перед сборкой обратно выгибаем загнутый металл.

Вставляем кольцо подсветки

Важно, чтобы пластиковая насечка попала в паз панели. Устанавливаем сам автоприкуриватель, предварительно подключив его к сети

Подробное видео по замене устройства с пошаговой инструкцией представлено далее.

Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до года, применялся в одном исполнении, а на моделях, произведённых после года, — в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом — под номером Её номинальный ток — 20А.

Система зажигания

При проверке этой системы всегда нужно использовать инструменты с резиновой рукояткой или резиновые перчатки. Дело в том, что по высоковольтные провода имеют довольно высокое напряжение, что может быть опасно. В первую очередь нужно проверить состояние высоковольтных проводов, особенно в области крепления к катушке зажигания. Также осматривает их по всей длине на предмет целостности.

С системой зажигания большинство неисправностей также уже известны. Когда нет искры, то нужно поставить новые высоковольтные провода. Если же и это не помогает, то стоит проверить работоспособность катушки зажигания. Скорее всего, проблема в них. В случае, когда проблема остается, нужно осмотреть свечи. При необходимости выполняем их замену. Отметим, что прежде чем покупать новые детали, просто установите рабочие запчасти и посмотрите, если ли результат.

Существует вероятность того, что никакие действия не помогут. Это значит, что неисправность кроется в другой системе, которая отвечает за питание и управление силовым агрегатом.

Как проверить исправность предохранителя на Ford Focus

Существует несколько основных методов проверки исправности предохранителя Ford Focus:

  • визуальный;
  • способ замены;
  • мультиметром.

Наиболее простым считается способ путём замены. Нужно лишь на место потенциально неисправного устройства установить новый предохранитель. Но справедливо считать эту методику идентичной визуальному осмотру. Ведь по внешним аспектам проще определять, чем менять подряд каждый из расположенных в блоке предохранителей.

Визуальная проверка предохранителя

Начнём с того, как понять, сгорел ли в машине предохранитель, отталкиваясь сугубо от внешнего вида элемента. Этот метод считают самым верным, поскольку визуально многим довольно легко убедиться в том, что произошёл обрыв легкоплавкого компонента. Для проверки потребуется извлечь элемент, подвести к свету и внимательно на него посмотреть.

Опытному автомобилисту не составит труда узнать и понять, сгорел предохранитель в его машине или нет. Новички понимают это не сразу, что вызывает несколько больше вопросов касательно того, как получить точный ответ. Изношенный предохранитель идентифицировать не сложно. Это проявляется в виде оборванной проволоки (легкоплавкий сплав) или обгорелых следов.

Подобные симптомы указывают на то, что электроцепь разорвалась, и предохранитель нуждается в замене. Подобный метод проверки актуален для тех предохранителей, которые изготавливаются на основе стекла или прозрачного пластика. Таких в легковых автомобилях большинство. Но у способа есть также существенный недостаток. Проверка выполняется человеком, без применения каких-либо приборов.

В некоторых случаях, особенно у новичков, визуальный осмотр не даёт 100% гарантии правильного диагноза. Потому намного правильнее и эффективнее проверять предохранители, используя мультиметры.

Проверка предохранителя мультиметром

Это отличный способ, как можно определить в машине сгоревший предохранитель. Подобным методом вычислять может каждый, поскольку ничего особо сложного в процедуре нет. Единственным условием является наличие мультиметра.

Можно проверить также и обычным тестером, но мультиметром в дальнейшем удаётся решить ряд других вопросов. Это более универсальный прибор. Имея в руках автомобильный мультиметр, следует детальнее разобраться в том, как самостоятельно проверить потенциально перегоревший предохранитель. С помощью такого устройства выполняется проверка 2 методами:

  • по напряжению;
  • по сопротивлению.

Начнём с методики, которая предусматривает проверку состояния по напряжению. Здесь требуется выполнить следующие процедуры:

  • включить измерительный прибор в режиме проверки напряжения;
  • включить электроцепь машины, где имеются проблемы;
  • проверить параметры напряжения на одном выводе защитного элемента, а затем на втором;
  • если напряжения на одном из выводов нет, устройство сгорело, и его требуется заменить.

Способ предельно простой, за что и ценится автомобилистами. Достаточно буквально пары минут, чтобы убедиться в работоспособности предохранителя или подтвердить факт его выхода из строя.

Но в определённых ситуациях проверять по напряжению не очень легко. В основном это касается предохранителей, отвечающих за работу клаксона и дверного замка. Тут на помощь приходит альтернативный метод. Если по каким-то причинам проверка по напряжению вам не подходит, воспользуйтесь способом диагностики по сопротивлению.

  • мультиметр переключается в режим измерения Ом. Это единицы сопротивления; выводы измерительного прибора соединяются с выводами предохранителя;
  • если на экране ноль, элемент вышел из строя и нуждается в замене.

И тут ничего сложного нет, потому с поставленной задачей легко справится даже начинающий автомобилист, который лишь недавно приступил к самостоятельной эксплуатации транспортного средства.

Фактически для проверки нужно только немного свободного времени и хороший мультиметр с соответствующими режимами измерения. Купить прибор не сложно, зато его возможности огромные в плане самостоятельной диагностики автомобиля.

Как поменять предохранители ford focus

  • RSS подписка
  • Поделиться Vkontakte
  • Поделиться на Facebook
  • Твитнуть

Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и  При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

Замена предохранителей Ford Focus 3 продемонстрирована в этом фотоотчете. Предохранители Форд Фокус 3 находятся в двух блоках   Предохранители заменены. Поменять предохранитель на ФФ3 весьма просто.

Любопытно! За всю свою историю логотип компании изменялся 8 раз, при этом само название Ford никогда не исчезало с эмблемы.

Форд Фокус 1 Фокус 2 Фокус 3. Может совпадение, а может нет. Михаил 22 Янв в Устанавливать новые элементы нужно с такими же характеристиками.

Замена предохранителей Форд Фокус 3. Фото, инструкция как поменять предохранители на ФФ3

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями ПП. Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле.

В статье рассматриваются предохранители Форд Фокус 2: ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля.

Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ автор видео — Eduard Kantsurov. Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно.

На торце указывается номинал предохранителя — возможный максимальный ток. Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле.

Перегоревшие элементы заменяются новыми.

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы. Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения.

Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей. Заменить ПП сможет любой автолюбитель.

Чаще всего в автомобиле перегорает предохранитель прикуривателя.

Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2 В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями ПП.

Содержание 1 Место расположения, назначение и электросхема 2 Инструкция по снятию и замене БП своими руками 2. Схема ПП Форд Фокус 2 рестайлинг. Расположение БП в подкапотном отсеке Фото 2. Расположение БП в салоне. Да Нет Просмотреть результаты. У Вас остались вопросы? Поддержите проект – поделитесь ссылкой, спасибо!
