Регулировка фар форд фокус 2 рестайлинг

Регулировка фар автомобиля Форд Фокус 2

Знаменитый автомобиль Ford Focus II имеет высококачественную заводскую оптику. Основываясь на комплектации машины, внешнее освещение осуществляется посредством рефлектора и галогенной лампы или ксеноновой линзы с автоматическим омывателем.

Регулировка света фар транспортного средства – довольно редкое мероприятие, так как система имеет надежные компоненты. Тем не менее, если вы угодили в глубокую яму на дороге или побывали в ДТП, это могло вызвать смещение линзы или отражающей детали со штатного места. При этом настроить фары ближнего света не составит большого труда даже начинающему автолюбителю.

Регулировка фар и противотуманок

птф, фара, регулировка света, свет фар, свет птф, настройка фар, регулировка птф, корректор фар

У меня, как и у многих здесь оказалось, что не оптимально выставлены пучки ближнего света. Даже при максимальном поднятии корректором, фары светили очень низко и недалеко. Такая езда опасна! Метров за 20 уже не было освещения дороги. Естественно и скорость падает, так можно запросто улететь в кювет или не вовремя заметить человека у дороги или велосепидиста, что чуть не произошло со мной. Видимо на заводе, да и в салоне не считают нужным тратить на это время. Ехать к диллеру на эту процедуру за 60 км. и убить на это день я не готов. Эту процедуру можно проделать самому, за 5 минут. Регулировочные винты видны сверху, они похожи на белые заглушки с отверстием под шестигранник на 7мм. Смотреть надо сверху на фару в том месте, где черный пластик корпуса фары образует уголок. Белые круглые винты находятся внизу, как бы на дне. Для регулировки вправо-влево есть другие винты, расположенные иначе. Вместо шестигранника я использовал ключ TORX 45, он прекрасно подходит. Регулировку лучше производить в темное время, на ровной дороге. Кстати фонарик не потребовался, эти винты при включенном ближнем просвечивают. Я выставил ближний немного повыше, но так, чтобы не слепить встречных и самому комфортно ехать. На фото (машина не моя, нашел для примера), желтыми стрелками показано куда смотреть сверху для поиска винтов.

Ясно дело крутить надо с умом потихоньку.

-«Да и как можно понять, что не слепишь встречку?»

Если слепишь то мигают дальним. Не первый год за рулем.

цитата:

каким же образом вы определили, что фары светят низко

Я думаю, что достаточно встать рядом с машиной у которой фары отрегулированы по прибору и посмотреть, у кого светят дальше, у кого ближе. Еще можно воспользоваться старым дедовским методом, он не идеален, но за бесплатно лучше не найти: Мышкой клац сюда

Первая модель

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.

В общем победили мы эту проблему. В итоге как и советовал ssbat начал смотреть 39 предохранитель «Модуль управления фарами», именно он перегорел и отвечал за работу корректора. Поменял — всё заработало. Всем спасибо.

Проблема: Сегодня упражнялся в подключении дхо. В итоге перестал работать ручной корректор фар. Использовал для подключения Пин1 на фаре. Видимо произошло замыкание. За корректор якобы отвечает 43 предохранитель, но открыв коробку с предохранителями под капотом его на месте 43 не обнаружил вообще. Что делать? Возможно кто то сталкивался с подобной проблемой?

Алексей13

Ездит на: Ford Focus С нами с 20.02.14 Всего сообщений: 24

Здравствуйте! У меня ФФ2(рест),вчера заметил, что ближний свет плохо светит, решил поднять свет фар корректором из салона, но ничего не изменилось, хотя в левой фаре чтото жужало. Как поднять фары?

Авто (модер)

Модератор Ездит на: Nissan 350Z С нами с 20.05.11 Всего сообщений: 2720

Отремонтировать корректоры, если «жужжало», значит перекл-регулятор «живой».

Не сможете сами, обращайтесь к специалистам.

Алексей13

Ездит на: Ford Focus С нами с 20.02.14 Всего сообщений: 24

жужит только с одной стороны

Авто (модер)

Модератор Ездит на: Nissan 350Z С нами с 20.05.11 Всего сообщений: 2720

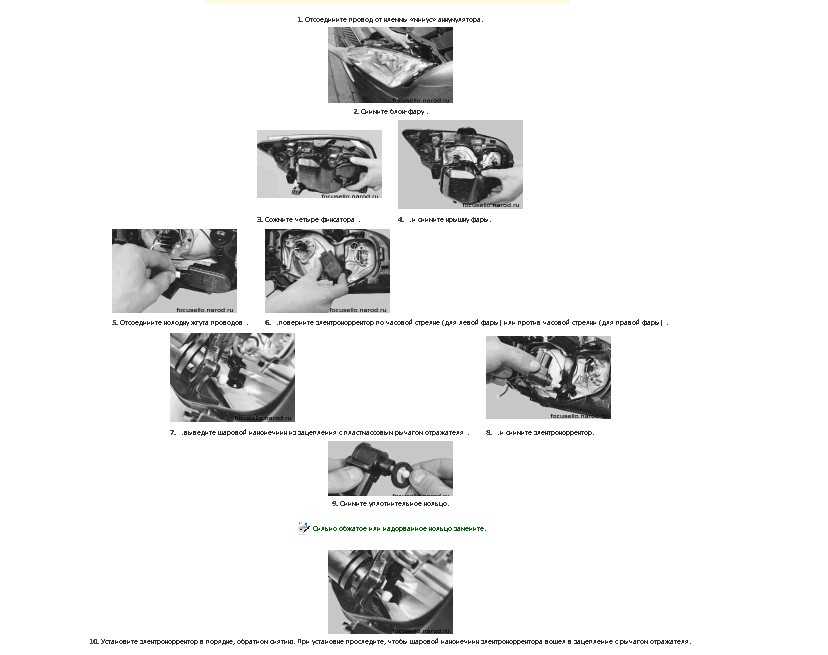

Ну так разберите и посмотрите почему оно жужжит, а наклон отражателя не меняет.to Алексей13:

Алексей13

Ездит на: Ford Focus С нами с 20.02.14 Всего сообщений: 24

А как рейсталенговую фару разобрать и моторчик вытащить?

sema89

С нами с 26.06.16 Всего сообщений: 1

вот вот. рестайлинговая фара и не рестайлинговая разные тем что задней крышки нет.

Авто (модер)

Модератор Ездит на: Nissan 350Z С нами с 20.05.11 Всего сообщений: 2720

Тема про вскрытие и ремонт фары, здесь:

79284270066

Ездит на: Ford Focus С нами с 17 Февраль Всего сообщений: 5

здравствуйте подскажите пожалуйста ну уж очень плохой головной свет светят ужасно в бок в верх и очень плохо может замена поможет качественная. зарание благодарю

AL-DL

С нами с 28.08.10 Всего сообщений: 791

Может лампочки вставлены в гнездо не правильно.

Авто (модер)

Модератор Ездит на: Nissan 350Z С нами с 20.05.11 Всего сообщений: 2720

Замена чего?? Похоже, машину недавно купили?? Лампы какие стоят проверьте. Обычные, накаливания или прежний хозяин попытался приспособить LED.

79284270066

Ездит на: Ford Focus С нами с 17 Февраль Всего сообщений: 5

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Разборка и снятие фар Форд Фокус 2

Ford Focus II в кузове рестайл появился на отечественных дорогах в 2009 году, а его основным отличием от базовой версии стали передние и задние фары. У передней фары была изменена конструкция и расположение компонентов. Если элементы освещения вышли из строя, необходимо произвести снятие фары и ее последующую разборку, о чем мы поговорим в этом материале.

Как снять и заменить фару Ford Focus II

Снять фару Фокуса 2 рестайл-версии можно по той же схеме, что и на любых автомобилях тех лет. Работа легко выполняется за 15 минут, вместе с заменой фары или внутренних элементов. Для этого потребуется длинная тонкая отвертка с плоским наконечником, ключ TORX30.

Настройка положения фар в Фокус 3

Требования для настройки галогеновых фар в Фокусе третьей генерации ничем не отличаются от автомобиля второго поколения. Неизменными остаются параметры удаленности от стены и этапы подготовки перед проведением работ. Центры пучка фар располагаются на расстоянии, равном 1280 мм, так как автомобиль немного шире.

Главное и единственное отличие — регулировочный винт: для него потребуется особый шестигранный ключ «на 8». Приобрести инструмент можно в автомобильном магазине или на рынке.

В максимальных комплектациях устанавливаются ксеноновые лампы. В таком случае придется обращаться в официальный сервис со специальным оборудованием. Линзы Фокуса 3 модели регулируются только оптическим стендом, который автоматически определяет пучок света и указывает необходимые настройки.

42-2 Ремонт Ford Focus II

Регулировка направления пучков света фар

Регулировку направления пучков света фар рекомендуется проводить на станции технического обслуживания.

Расположение регуляторов направления пучков света на корпусе фары

: 1 — регулятор светового пучка в горизонтальной плоскости; 2 — регулятор светового пучка в вертикальной плоскости При необходимости приблизительную корректировку направления пучков света можно произвести самостоятельно. Регулировку направления пучков света фар проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах. Устанавливаем переключатель корректора фар в положение «0» (один водитель или водитель и пассажир на переднем сиденье) и включаем ближний свет фар. Закрываем одну из фар непрозрачным материалом.

Поворачивая крестообразной отверткой или шестигранником «на 7» регулятор, расположенный ближе к оси автомобиля, изменяем положение светового пучка в горизонтальной плоскости.

Поворачивая крестообразной отверткой или шестигранником «на 7» регулятор, расположенный ближе к крылу автомобиля, изменяем положение светового пучка в вертикальной плоскости. Аналогично регулируем направление светового пучка другой фары. Регулировку пучков света противотуманных фар выполняем при тех же условиях, что и при регулировке фар. Регулировку можно выполнить двумя способами: снизу автомобиля или в моторном отсеке. При первом способе снимаем грязезащитный щиток радиатора (см. «Снятие щитка радиатора»).

Поворачивая крестообразной отверткой регулятор, изменяем положение светового пучка в вертикальной плоскости. При втором способе снимаем блокфару (см. «Снятие блок-фары, замена ламп»).

Поворачивая рукой регулятор, изменяем положение светового пучка в вертикальной плоскости. Устанавливаем грязезащитный щиток или блок-фару в обратной последовательности.

Инструкция по установке и регулировке

Процедура установки ксеноновых ламп состоит из этапов:

Сначала следует демонтировать старую оптику.
Затем нужно отключить электропитание.
На следующем этапе занимаемся демонтажем задней стенки фонаря. Для этого следует отсоединить 4 фиксатора.
Далее снимаем клеммы. После этого можно выкручивать штатную лампочку.
Для подключения ксеноновых ламп в задней стенке следует просверлить отверстие таким диаметром, чтобы в него прошли провода и резиновый уплотнитель, защищающий провода от негативных воздействий.
Затем в подкапотном пространстве под фонарями монтируется блок розжига.
На следующем этапе устанавливается и подключается ксеноновая лампочка.
После подключения лампы нужно закрыть крышку. Затем нужно подключить клеммы к блоку розжига.
Аналогично выполняется подключение второй фары.
Если подключение выполнено правильно, можно проверять работу оптики.

Во время проверки, необходимо выполнить регулировку света. Рекомендуется устанавливать ксенон вместе с корректором, чтобы водитель имел возможность корректировать свет в любой момент.

При замене ДХО снимаются дневные ходовые огни и устанавливаются ксеноновые лампочки.

Тюнинг Форд Фокус 2 своими руками

Если кому и удается время от времени удивлять автомобильный мир, так это старому Ford. Количество его гениальных открытий и посредственных неудач за сто десять лет непрерывного производства автомобилей зашкаливает. К чести компании стоит отметить, что неудач бывает в десять раз меньше, чем побед.

Одним из кардинальных успехов стало решение о выпуске Ford Focus. Модель — в любой ее модификации — пользуется огромной популярностью в России и во всем мире. Отметив желание покупателя придать серийному Ford Focus характеристики ярко выраженной индивидуальности, производитель выпустил улучшенное второе поколение автомобиля.

Пользователи относятся к Ford Focus 2 как к чрезвычайно поддерживающему усилия по настройке. Практически все необходимое для тюнинга Ford Focus 2 можно найти и заказать в Интернете сегодня. Авторитетное мнение: Ford Focus 2 — идеальный тюнер-приемник и легко ему поддается.

Источники

https://arhexport.ru/obsluzhivanie/kak-proizvesti-regulirovku-far-na-ford-fokus-1-2-3-svoimi-rukami.html
https://FokSevmash.ru/elektronika/regulirovka-far-ford-fokus.html
https://gold-standard.ru/nastrojka-far-ff2-restajling/
https://AirBrush-master.ru/elektro/nastrojka-far-ford-fokus-2-restajling.html
https://AvtoKart.ru/diagnostika-i-remont/regulirovka-protivotumannyh-far-ford-fokus-4.html
https://ilifia-club.ru/tehobsluzhivanie/regulirovka-far-ford-fokus-2.html

Когда необходимо поменять цилиндр сцепления?

Замена цилиндра сцепления Форд Фокус 2 обычно требуется при его чрезмерном износе. В таком случае возникает течь рабочей жидкости. При осмотре ГЦС обнаруживаются трещины, поломка штуцеров, механические повреждения корпуса.

Первым признаком протечки является попадание тормозной жидкости в салон. Ее следы появляются на моторном щитке. Разгерметизация ГЦС ведет к снижению уровня жидкости в бачке.

Заменять главный цилиндр требуется и при ненормальной работе сцепления. При выходе ГЦС из строя водителю приходится нажимать на педаль по несколько раз. Возникает завоздушивание гидропривода. Разъединение двигателя и трансмиссии происходит не до конца. Передачи переключаются с усилием и ударными нагрузками. Эффективность работы тормозов снижается.

В продаже есть ремонтные комплекты. Применять их стоит при износе или повреждении резиновых уплотнителей. Если же есть серьезные повреждения, проводить ремонт узла нет смысла — требуется замена ГЦС в сборе.

Как заменить противотуманную фару на Форде Фокус 2

Провести замену противотуманки возможно самостоятельно, выполнив стандартный перечень мероприятий. Определяют необходимость установки новой лампы на Форд Фокус 2, ориентируясь на внешние признаки.

Если ПТФ не включается или свечение тусклое, а в процессе осмотра обнаруживаются механические повреждения или есть признаки разгерметизации, выражающиеся в наличии конденсата, то требуется снять старую фару и установить новый оптический элемент.

Предварительная подготовка

Противотуманную фару заменяют, используя следующие материалы с инструментами:

Гаечные ключи.
Отвёртки.
TORX T 20.
Перчатки – тканевые.
ПТФ – 1209177.

Необходимо установить Форд Фокус над смотровой ямой или на сухой ровной площадке.

Схема проведения процедуры

Работа начинается с открывания капота и откручивания крепёжных винтов, фиксирующих головную фару. Головной элемент отводится в сторону, отключать его от электропроводки необязательно. Достаточно получить доступ к корпусу оптического элемента Форда Фокус.

Впоследствии поворачивается патрон лампы, входящий в конструкцию оптики в виде конструктивного элемента. Необходимо вращать деталь против хода часов, и нажав на фиксирующий компонент разъёма проводки демонтировать патрон

Внимание! Необходимо помнить об использовании ламп, относящихся к серии Н11 и имеющих уровень мощности 55 Вт

Требуется снять декоративный элемент на бампере, поддев его отвёрткой и сдёрнув с удерживающих деталь замков. Надо нащупать фиксатор накладки, дотянуться до которого проще сверху, изнутри над расположенным сзади сегментом ПТФ. Компонент удаляется с лицевой части бампера.

Важно! Деталь удерживается цепкими, но хрупкими фиксаторами, вынуждающими действовать предельно аккуратно. Основные нюансы тюнинга Форда Фокус 2

Основные нюансы тюнинга Форда Фокус 2

Винты, прикрепляющие оптику, откручиваются с помощью набора TORX T 20. Окончательно отсоединив компонент от бампера, вытаскивают из посадочного гнезда фару, нажимая на фиксатор разъёма, позволяющий отключить проводной электрический жгут.

Сняв оптику, надо провести замену, выполняя операции в обратной последовательности. Рекомендуется отрегулировать световой пучок, добившись оптимальной работы светового оборудования. Придерживайтесь предлагаемого алгоритма и процедура, пройдёт успешно. Внимательно отнеситесь к фиксации проводки во время установки компонента в нишу и обратной сборки.

Вам также может понравиться

Как понять, нужна ли фарам регулировка?

Регулировка ближнего света для популярной американской техники необходима, если дорога недостаточно хорошо подсвечивается при передвижении ночью.

Существуют и визуальные показатели неправильной настройки:

Движущиеся навстречу автомобили начали чаще моргать дальним светом при ночном перемещении по трассе;
Пучок света «заваливается» в левую или правую сторону, недостаточно подсвечивая основную зону дорожного полотна;
Световой поток значительно потускнел и направлен кверху, подсвечивая верхушки домов, деревьев и столбов;
Луч слишком сваливается книзу, а освещения очень мало для ночного передвижения, даже если активировать дальний свет.

Если вы отметили хотя бы одно из перечисленных обстоятельств на своем автомобиле, необходимо регулировать фары. Для начала проверьте, какую позицию занимает переключатель электрокорректора фар внутри машины. Необходимо возвратить ручку в положение «0» и проверить, исчезла ли проблема. Необходимые настройки фар автомобиля дорестайл и рестайл-версии могли сбиться в результате случайной активации кнопки настройки пучка света, но если регулировка установлена верно, придется настраивать сам механизм узла.

Как поменять лампочку ближнего, дальнего света Toyota Corolla

Свет может не работать из-за перегоревшего предохранителя, ненадежного контакта или поломки элемента освещения. Перед покупкой ламп следует ознакомиться с установленной оптикой и рекомендациями производителя.

Выбор ламп

Оптика «Короллы» разных комплектаций требует определенного типа цоколя. Пользуются популярностью японские HB4 Koito Whitebeam 12V 55W, единственный их недостаток – стоимость. Для Philips Crystal Vision HB4 характерен яркий белый свет.

Лампы в «Тойоте Королле»

Лампочки для Corolla бывают:

Всесезонными. Актуальны для водителей, часто управляющих автомобилем в ночное или дождливое время за городской чертой. Желтая колба на 20% снижает рассеивание, что обеспечивает хороший обзор в непогоду.
Долговечными. Работают в 2 раза дольше, чем обычные. Длительный срок службы обеспечивает стойкость цоколя к вибрациям и специальный газ.
С увеличенной отдачей света. Необходимы для стекол со сниженной прозрачностью. Увеличение светового потока на 30% происходит за счет высокого накаливания нити.
Голубого цвета. Неопытные владельцы путают с ксеноном. На колбу наносится голубое напыление, обеспечивающее комфортное вождение.

Размеры приведены в таблице:

Автомобиль, год выпуска и вид источника освещения	Вид света	Маркировка цоколя
Toyota Corolla, 2006, 2007, 2008, 2010, 2011 и 2013 гг., галоген	Ближний	НВ4
Дальний	НВ3
ПТФ	Н11
Габариты	W5W
Задний ход	P21W

Для ксенонового ближнего света нужен цоколь D2R, другие характеристики совпадают. Перед установкой более мощного освещения нужно проконсультироваться со специалистом. Причина – при одинаковом цоколе, но меньшем сечении может произойти перегорание кабеля или плавление изоляционного слоя.

Поэтапная инструкция по замене ламп

Для замены оптики в Toyota Corolla E11, E120, E150 (дорестайлинг и рестайлинг) подходит 2 способа.

Обновление ближнего и дальнего света по внутреннему способу начинают с отключения левой аккумуляторной клеммы и выполняют в следующей последовательности:

Открыть капот и снять пластиковый кожух, изолирующий шум двигателя. Чехол держат 2 клипсы.
Нажать на кнопку и отсоединить разъем питания лампы в левом фонаре. Затем повернуть лампочку против часовой стрелки и потянуть на себя.
Взять новую лампочку и вставить ее в пазы до щелчка.
Подключить питание и проверить работу.

По отзывам владельцев, можно не разбирать, а увеличить обзор при помощи небольшого зеркальца. Далее нужно поменять лампочку в правой фаре «Тойоты Короллы». Можно сначала отсоединить штекер питания, потом вытащить элемент освещения или достать все целиком, а затем разъединить. Завершающий этап – установка на место снятых комплектующих.

Менять внешним способом нужно в следующем порядке:

Снять бампер.
Открутить 3 винта – по бокам и снизу фары.
Отсоединить электропитание и радиаторную решетку.
Снять источник света и установить новый, держась исключительно за патрон.

Теперь нужно все вернуть на место.

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно.

Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

Проверяем и при необходимости доводим до нормы давление в колёсах.Не забываем выставить корректор фар в положение «0».
Качаем автомобиль спереди и сзади, чтобы подвеска приняла нейтральное положение.
Включаем ближний свет.Видим, что фары светят на встречную полосу движения.
Регулируем фары отдельно, прикрыв одну из них непрозрачным материалом.По нарисованным на стене меткам определяем, куда нужно сдвигать фары.
Выставляем горизонтальное положение пучка света, вращая регулировочный винт, который находится ближе к центу машины. Высота границы светового пятна на стене должна быть приблизительно равной высоте центров фар относительно грунта.Шестигранным ключом выставляем положения отражателей фар с помощью двух регулировочных винтов.
Регулируем положение фар в вертикальной плоскости. Для этого вращаем второй винт, который находится ближе к крылу. Выставляем фары так, чтобы расстояние между центрами световых пятен на стене было в пределах 1250-1275 мм.«Галочки» световых границ должны стоять ровно и четко.
При необходимости корректируем световой поток в условиях дороги винтами или корректором угла наклона фар, если фары отрегулированы синхронно.

Источники

https://r-ro.ru/turbonadduv/regulirovka-far-ford-fokus-2-restajling.html
https://adx-motors.ru/elektrosistemy/regulirovka-far-ford-fokus-2-dorestajl.html
https://ilifia-club.ru/tehobsluzhivanie/regulirovka-far-ford-fokus-2.html
https://zapchasti34.ru/elektrika/nastrojka-far-ford-fokus.html
https://AvtoKart.ru/diagnostika-i-remont/regulirovka-protivotumannyh-far-ford-fokus-4.html
https://MySummerCar.ru/uhod-za-avto/kak-nastroit-fary-ford-fokus-2.html

VESKO-TRANS.RU

Авто Ford Focus корректор

Форд Фокус фар 2.4

Если вы наденете куртку вечером для горячего двигателя, утром вы увидите, что запустить двигатель легче, потому что он будет немного теплее окружающего воздуха. Просто убедитесь, что двигатель не слишком горячий, который отличается от температуры выпускного коллектора. Эта куртка (или одеяло) может загореться.

Ford Focus заменил Escort в 1998 году. Название новейшего автомобиля Ford Focus впервые было определено в 1998 году.

1 поколение Ford Focus (Ford Focus) имеет дизайн, отличающий его от других автомобилей, усиленный определенным углом лобового стекла и спортивный дизайн задней части кузова, что отличает его от ближайших конкурентов класса C. Меньший профиль повышает устойчивость и динамичность автомобиля, они не сразу заметны, потому что увеличение пассивной безопасности и жесткости кузова Focus (Focus) смешивается с удлиненной колеей и увеличенной колесной базой, что делает его более устойчивым при прохождении поворотов и позволяет достичь путь. это проницательный и предсказуемый ответ руля. корректор фара Ford Focus 4.5

В 2001 году Ford Focus первого поколения был рестайлинг. Конфигурации затронули следующие узлы:

Регулировка света фар

— измерьте расстояние между землей и центром обеих фар. На стене наносим линию S1 на высоте, равной измеренной;

— на 5 см ниже линии S1 прочертите на стене параллельную линию (Е). Это расстояние наклона ближнего света фар;

— определите середину автомобиля и обозначьте линией М. Обозначьте центр автомобиля точкой пересечения линий М и S1;

— измерьте расстояние между центром автомобиля и центральными точками фар. Перенесите этот размер на установочную линию Е (слева и справа) от центра автомобиля и обозначьте эти линии S2. Установочными точками для настройки фар являются точки пересечения линий Е и S2;

— если на вашем автомобиле установлены противотуманные фары, повторяем установку в описанной последовательности;

Как отрегулировать фары на Форд Фокус 2 рестайлинг?

Для регулировки направления фар второго Фокуса на фаре установлены два винта. Винт с номером 1 отвечает за регулировку по вертикали, а винт 2 за горизонтальное направление. Поскольку ближний свет совмещён с дальним то достаточно отрегулировать только ближний.

Сначала проверяют равномерность давления в шинах, исправность подвески, отсутствие лишних предметов в салоне и багажнике. При этом если у вас стоит газовое оборудование, то баллон естественно не надо снимать. На сиденье водителя понадобится положить груз весом 75 кг. Корректор фар должен при регулировке стоять в положении «только водитель» или нулевое. Схема разметки для настройки показана на рисунке.

Машину нужно выставить перпендикулярно стене на расстоянии трёх метров, после установки покачайте авто для выравнивания подвески. Верхняя кромка световых пятен(обозначена на стене линией 4) должна находиться на высоте центров фар(центр ламп головного света). Обозначениями Е1 и Е2 отмечены центра фар по горизонту.

Разбор и замена фары

Разборка и ремонт фары автомобиля требуется при необходимости очистки внутренней поверхности, замены стекла или отражателя, а также при намерении подвергнуть оптику переделке, например, для установки линзованных элементов.

Снимаем фару головного света правильно

Как снять фару Форд Фокус 2, было сказано выше. Крепление осуществляется одним болтом к поперечине моторного отсека и двумя пластиковыми защелками. В этом оно не отличается от фар дорестайлинговой модели.

Для демонтажа оптики не нужны помощники, все работы нетрудно выполнить в одиночку.

Разбираем фару

Перед тем, как разобрать демонтированную фару, необходимо заранее подыскать себе помощника, поскольку без посторонней помощи это сделать очень трудно. Можно испортить корпус или стекло, времени эта процедура займет достаточно много.

Чтобы разобрать фару, потребуются следующие инструменты:

монтажный фен с регулировкой температуры;
скальпель или острый нож;
плоские отвертки с тонким лезвием.

Стекло крепится в корпус в фигурном пазу П-образной формы. Паз полностью залит герметиком. Для размягчения клеящего элемента нужно на фене выставить температуру 250-350 гр. Помощник должен держать нагреватель над стыком на расстоянии нескольких сантиметров. После прогрева шва, скальпелем подрезают герметик, одновременно продвигая фен на следующий участок. После подрезки, продолжая нагревать, заводят отвертку в промежуток между стеклом и корпусом, аккуратно раздвигают их.

Склейку выполняют при помощи высокотемпературного герметика. Продолжительность застывания указывается производителем материала. Все это время стекло и корпус должны быть зафиксированы от сдвигов.

Распайка фары Ford Focus

При повреждении разъема питания или колодок ламп (обрыв проводов, оплавление) их необходимо заменить. Колодки поступают в продажу как пустые, без клемм, так и с вмонтированными клеммами и отрезками проводов. Порядок действий при установке новых элементов различается.

В первом случае провода от старой колодки отрезают. Затем специальной обжимкой крепят клеммы и закрепляют их в разъеме. Чтобы не запутаться в положении и порядке проводов, перемонтировать лучше по одному, устанавливая его со старого разъема в новый на аналогичное место.

Для установки новой колодки с проводами вместо старой, надо очистить концы от изоляции и соединить их скруткой. Ее желательно пропаять для увеличения надежности. Место соединения изолируют лентой. Более практично вместо изоленты использовать отрезки термоусадочной трубки, которую надевают на провода перед их соединением. После нагрева при помощи фена струей горячего воздуха место соединения будет надежно изолировано.

Предохранители и реле

В Ford Focus 2 блок реле и предохранителей находится в салоне под бардачком (вещевым ящиком). Чтобы его снять, нужно повернуть один или два фиксирующих зажима.

В автомобилях до рестайлинга за освещение отвечают такие предохранители:

№	Ток, А	Назначение
37	10	Дальний левый
38	10	Дальний правый
45	10	Ходовые огни, ДХО
48	20	Ближний свет, ДХО
60	15	Ближний правый
61	15	Ближний левый
69	20	Противотуманные фары
71	10	ДХО

Реле К5 отвечает за включение ДХО.

После рестайлинга предохранители освещения имеют иное расположение:

№	Ток, А	Назначение
110	10	ДХО
113	10	ДХО
116	20	Противотуманные фары
135	20	ДХО
139	10	Дальний правый
140	10	Дальний левый
142	15	Ближний правый
143	15	Ближний левый

Реле Р1 и Р2, расположенные на внутренней стороне блока предохранителей, отвечают за включение ближнего и дальнего света соответственно.

Выводы

Правильная и своевременная регулировка фар на любом автомобиле является очень важным мероприятием, ведь от этого зависит не только ваша безопасность, но и других участников дорожного движения. Если фары отрегулированы неправильно, это значительно увеличивает риск дорожно-транспортных происшествий, так как излишне высоко идущий световой поток может ослеплять встречные транспортные средств и значительно ухудшать обзор.

Если все этапы пройдены правильно и рекомендации были соблюдены, даже новичок сможет выполнить грамотную настройку фар на своем Форд Фокус второго поколения. Вы моментально увидите положительный эффект от таких несложных действий, но после самостоятельной регулировки необходимо все же показать автомобиль специалистам на СТО, чтобы они убедились в правильности работы освещения.

Тем не менее, если вы не уверены в своих навыках и способности произвести самостоятельную настройку фар ближнего света автомобиля Ford Focus 2, лучше всего обратиться за помощью к профессионалам. СТО располагают специальным оборудованием для быстрой и эффективной настройки фонарей машины. Проведение регулировки светового потока в условиях сервисного центра не потребует внушительных денежных вложений, но зато вы будете уверены, что все работы проведут правильно и с соблюдением мер безопасности.

Выводы

Так можно самостоятельно отрегулировать положение фар на втором Фокусе. Не слепите встречных и удачных всем путешествий!

Если у вас по какой-либо причине нет возможности отрегулировать фары в сервисном центре, то можете воспользоваться следующей методикой:

Проверьте давление в шинах и при необходимости подкачайте их;

Топливный бак должен быть заполнен по крайней мере на 3/4 или загрузите в багажное отделение груз весом 30 кг, соответствующий весу наполовину заполненного бака;

Загрузите место водителя нагрузкой, равной примерно 75 кг;

Установите перед автомобиля, по возможности, перед стеной темного цвета. Расстояние между передней частью автомобиля и стеной должно составлять точно пять метров;

Несколько раз надавите с усилием на автомобиль, чтобы сжать пружины подвески спереди и сзади, и установите переключатель угла освещения в положение «0»;

Измерьте расстояние между землей и центром обеих фар. На стене наносим линию S1 () на высоте, равной измеренной;

На 5 см ниже линии S1 прочертите на стене параллельную линию (Е). Это расстояние наклона ближнего света фар;

Определите середину автомобиля и обозначьте линией М. Обозначьте центр автомобиля точкой пересечения линий М и S1;

Измерьте расстояние между центром автомобиля и центральными точками фар. Перенесите этот размер на установочную линию Е (слева и справа) от центра автомобиля и обозначьте эти линии S2. Установочными точками для настройки фар являются точки пересечения линий Е и S2;

Если на вашем автомобиле установлены противотуманные фары, повторяем установку в описанной последовательности;

Включите зажигание и ближний свет;

Вращайте болт установки по вертикали, пока граница света и тени ближнего света с правой стороны не пересечется с установочной линией;

Вращайте болт установки по горизонтали, расположенный на внутренней стороне фары, пока излом световой картинки ближнего света точно не попадет на установочную точку (часть рассеянного света до 15% может лежать выше установочной линии);

После такой регулировки ближнего света дальний свет будет соответствовать норме.

Правильная регулировка света фар Ford Focus II (Рестайлинг) и правила установки света на автомобиль, последовательность действий и полезные советы.

Правильная регулировка

фар на автомобиле играет очень важную роль. От этого фактора напрямую зависит качество обзора в тёмное время суток, а также в непогоду: в дождь, снег или туман. Как поменять амортизаторы Форд Фокус 2 Перед тем как установить новый датчик АБС на Форд Фокус 2 рекомендую смазать посадочное гнездо графитной. Ремонт моторчика отопителя на Форд Фокус 2 — Продолжительность: 9:23 Stas Gennadievich 5 . Снятие, замена, установка задней ступицы Форд Фокус 2 (Ford Focus II) 2008-2011. не работает печка форд фокус — Форд Фокус клуб форум — Страница 2 При неправильно настроенных фарах луч света создаёт завесу, которая слепит и самого водителя, и тех, кто движется навстречу. Какие амортизаторы на Форд Фокус 2 купить? Выбор передних и задних. Давайте на примере «Форд Фокус 2» разберёмся, каким образом выполняется регулировка фар ближнего света для обеспечения безопасности на дороге. Таким образом, создаётся опасная обстановка на дороге, угрожающая безопасности водителя и проходящих рядом транспортных средств и пешеходов.

Для того чтобы избежать аварийных ситуаций и не подвергать опасности жизнь водителей и пешеходов, необходима грамотная регулировка фар ближнего и дальнего света.

Автомобиль Ford Focus 2 на дороге
