Закрытая система с 3/3-ходовыми электромагнитными клапанами
Разработанная первоначально компанией Bosch система регулирует тормозное усилие (модуляцию тормозного усилия 3/3-ходовыми электромагнитными клапанами.
На рисунке а, б и в представлен процесс регулирования для каждого колеса.
В состоянии покоя (обесточенном состоянии) электромагнитный клапан позволяет усилию, создаваемому водителем на главном тормозном цилиндре при нажатии на педаль тормоза беспрепятственно воздействовать на колесный тормозной цилиндр. Этот процесс соответствует обычной работе тормозной системы. Тормозное усилие повышается и замедляет колесо. Если блок управления на основании сигнала датчика угловой скорости вращения колеса определяет слишком быстрое замедление колеса по сравнению с контрольной скоростью, то электромагнитный клапан сначала нагружается половиной максимального тока, в результате чего доступ к главному тормозному цилиндру перекрывается, что препятствует дальнейшему повышению давления в колесном тормозном цилиндре.
Если после этой стадии «удержания тормозного усилия» скорость вращения колеса не увеличится, а будет снижаться дальше, то электромагнитный клапан подается максимальный ток, вследствие чего открывается обратная магистраль, а тормозное усилие в колесном тормозном цилиндре уменьшается. В результате силы трения покоя дорожного полотна колесо снова ускоряется. Как только скорость примерно достигнет контрольного значения, блок управления обесточивает электромагнитный клапан, который снова возвращается в исходное положение (т.е. обратная магистраль перекрывается, тормозное усилие может уменишаться беспрепятственно). Цикл может быть начат сначала.
Чтобы поддержать тормозное усилие в главном тормозном цилиндре и обеспечить снижение усилия через накопитель, насос обратной подачи подает тормозную жидкость от накопителя во впускную магистраль главного тормозного цилиндра. Этот процесс заметен по пульсации педали тормоза. Обычно именно по этому признаку водитель определяет момент срабатывания системы ABS.
Регулирование тормозного усилия блоком управления электромагнитными клапанами происходит практически до полной остановки автомобиля либо до отпускания водителем педали тормоза и уменьшении тормозного усилия, свидетельствующего об отсутствии опасности блокировки колеса.
При выходе из строя системы ABS электромагнитные клапаны находятся в обесточенном состоянии, в результате чего тормозная система работает в обычном режиме без ABS-регулирования.
Если вдруг, что маловероятно, система ABS во время процесса регулирования в результате самодиагностики обнаружит неисправность, то, насколько это будет возможным, система продолжит регулирование торможения до конца.
На рисунке при помощи принципиальной электрической схемы представлены входы и выходы блока управления, а также взаимосвязь компонентов системы.
При включении зажигания (клемма 15) электронное реле защиты (КЗ) замыкается и соединяет клемму 30 с клелммой 31, в результате чего на блок управления (контакт 1) и на цепь управления (86) клапанного реле (К1) и реле двигателя (К2) подается «плюс» аккумуляторной батареи. Через контакты 10, 20 и 34 блок управления постоянно соединен с массой.
Через клемму 15 также подается питание на сигнальную лампу системы ABS (Н1). Она горит до тех пор, пока не будет соединена с массой через кабель 1 при помощи клапанного реле через клемму 87а или через контакт 29 блока управления.
Если блок управления через контакт 27 подает массу на разъем 87 клапанного реле, то последнее срабатывает и черезразъем 87 соединяет электромагнитные клапаны с клеммой 30. Работа клапанного реле контролируется блоком управления через контакт 32.
Функция сигнальной лампы проверяется блоком управления через контакт 29.
Через контакт 14 блока управления контролируется реле двигаеля, после того как оно будет включено контактом 28 на основании сигнала массы.
Это происходит, когда во время ABS-регулирования на насос обратной подачи подается питание от «плюса» аккумуляторной батареи. В этом случае блоком управления на основании сигнала массы управляются также электромагнитные клапаны.
Вce это зависит от частоты переменного напряжения датчиков угловой скорости вращения (В1).
Вход выключателя стоп-сигналов служит дополнительной защитой так же, как и сигнал работы двигателя через клемму 61 генератора. Сигнальная лампочка гаснет только при работающем двигателе с исправным генератором, поскольку при ABS-регулировании необходим запас энергии.
Как устроен ABC на Лада Приора
Как и большинство современных автомобильных систем, АБС управляется с помощью компьютера. Но кроме электронного блока управления, в нее входит также несколько датчиков и исполнительных механизмов. Вся система состоит из нескольких элементов. 1 . Электронный блок управления (ЭБУ).2 . Датчики на колёсных ступицах 4 шт.3 . Клапаны давления тормозной жидкости в системе 4 шт.4 . ЭВН (Электрический Возвратный Насос).5 . Сигнальная лампа на панели приборов. При всей кажущейся простоте, это довольно сложная, высокотехнологичная система. Каждый датчик передаёт на электронный блок управления данные о скорости вращения колеса Приоры. Сообразно полученным данным, блок управления подаёт сигнал на клапан тормозной системы, который при нажатии на педаль тормоза, сбрасывая давление, не позволяет колёсам полностью заблокироваться и начать неуправляемый занос машины.
Электроника
Это выход из строя узлов, связанных с электроникой: • обрывы в жгуте электропроводки; • выход из строя датчиков скорости вращения; • обрыв или замыкание катушки включения регулировочного клапана; • выход из строя электродвигателя возвратного насоса; • отказ реле включения клапанов; • сбой программы, или выход из строя блока управления АБС.
НЕИСПРАВНОСТИ АБС В ОБЛАСТИ ГИДРОМЕХАНИКИ
В этом случае наиболее характерными поломками являются протекания сальников в различных соединениях и узлах. Выработка рабочих поверхностей на дисках, и как следствие, изменение расстояния между датчиком и считываемой поверхностью. Заклинивание клапанов системы. Засорение патрубков гидроприводов и поломка рабочей части возвратного насоса.
ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТИ АБС
Исправность системы АБС у Приоры, как и у любого автомобиля, очень важный вопрос. Очень удобно то, что малейший сбой в её работе, тут же отразится на приборной панели. Загорится контрольная лампочка АБС либо она не потухнет через положенное время после включения зажигания.
Тут не стоит раздумывать. Необходимо срочно ехать на компьютерную диагностику в приличное СТО. Современные ЭБУ АБС «Приоры» имеют выход на диагностический разъём. Они прекрасно диагностируются как переносными портативными сканерами, так и стационарными мотор-тестерами. Так как вся электроника АБС очень тесно связана с механической частью, то большинство поломок в этой сфере опытный мастер-диагност, определит сканированием ЭБУ. Для примера, заклинил рабочий клапан на одном из направлений. Что происходит: катушка, образно говоря, пытается на него воздействовать, а он – ни с места. Компьютер заметив нарушение нагрузки в цепи, тут же подаст сигнал. Загорится «датчик АБС». При подключении мастер увидит направление, которое необходимо просмотреть, и быстро устранит поломку.
ОСОБЕННОСТИ ДИАГНОСТИКИ АБС ПРИОРЫ
Некоторые сканеры, считывающие неисправности, записанные в ЭБУ, выдают только буквенно-цифровые коды, поэтому для особенно дотошных автолюбителей имеет смысл иметь под рукой расшифровку этих кодов для ВАЗ «Приора»: С0035 — неисправность левого переднего датчика; С0040 – то же у переднего правого; С0045 – неисправность заднего левого; С0050 – то же правого заднего; С0060 – отказ выпускного левого переднего клапана; С0065 – отказ впускного переднего левого клапана; С0070 – неисправность выпускного переднего правого клапана; С0075 – неисправность впускного переднего правого клапана; С0080 – заднего левого выпускного; С0085 – впускного заднего левого; С0090 – выпускного заднего правого; С0095 – заднего правого впускного клапана; С0110 – неисправность цепи возвратного насоса; С0121 – отказ в цепи реле включения напряжения питания клапанов; С0161 – неисправность в цепи стоп-сигнала; С0245 – неправильное считывание частоты вращения; С0550 — неисправность ЭБУ; С0800 — несоответствие напряжения в сети АБС. Этот список позволяет находить неисправность, даже если простой сканер для Приоры выдаёт одни только коды, и узнать почему «загорелся датчик АБС». И всё-таки стоит помнить, что мастеру будет приятней услышать правильную формулировку – горит лампа неисправности системы антиблокировки.
Как читать коды BMW DSC
Следующие сканеры способны считывать и очищать коды от нескольких систем BMW, а не только от ECU. Наши рекомендации:
- Foxwell NT510 для BMW
- Carly для BMW (Требуется покупка приложения за 60 $ сверху адаптера.)
Найдите порт OBD2 на вашем BMW. Он находится под приборной панелью рядом с выпуском капота. Подключите свой BMW сканирующий инструмент. |
![]() |
Включите зажигание, но не заводите автомобиль. Ключ должен быть в положении II. Все дальние огни включатся, когда ключ находится в положении II. |
![]() |

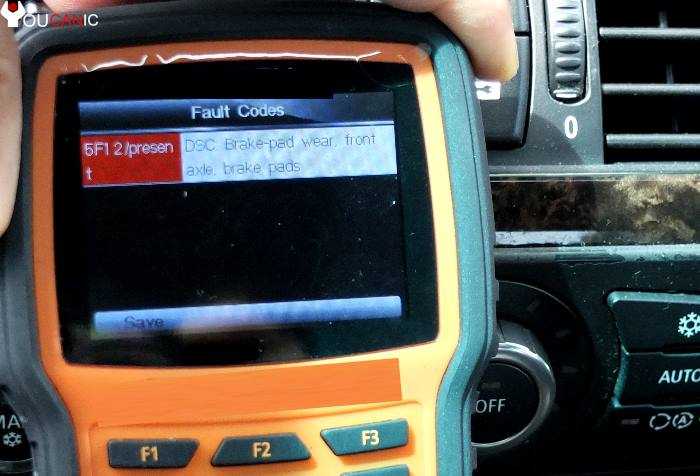

Чтение кодов из модуля DSC. Исследуйте код ошибки онлайн. При необходимости обратитесь в независимый магазин BMW или к дилеру BMW, чтобы лучше понять проблему, причины и возможные решения. |
![]() |

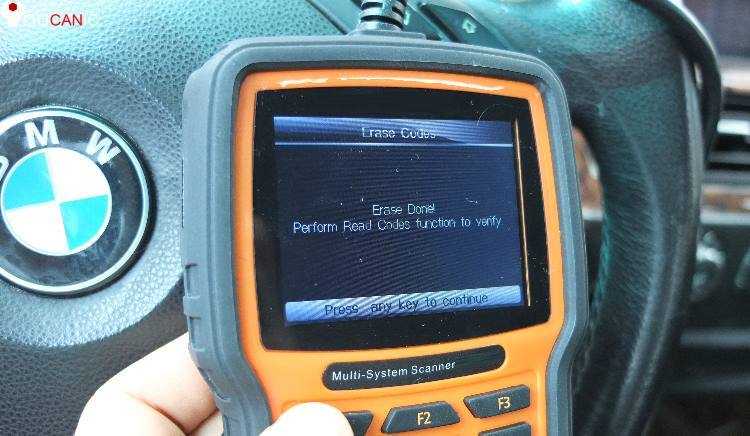

Решить проблему. После устранения неполадок снова подключите сканер BMW и удалите коды неисправностей. Проехать на BMW несколько минут и повторно проверить, вернулся ли какой-либо из кодов. |
![]() |
Замена датчика АБС
Сенсорные датчики в соответствии со схемой АБС устанавливают на всех колесах автомобиля.
Замена устройства, расположенного на любом из задних колес на Прадо 120 если, загорелся чек и системы стабилизации:
Машина ставится на ровной поверхности, активируется стояночный тормоз. Под колеса, которые не будут подниматься, устанавливают упоры. С аккумуляторной батареи снимают минусовую клемму. Задние кресла убирают, удаляют пластиковую отделку порога вместе с резиновым уплотнителем двери. Чтобы добраться до разъема датчика, отгибают фиксаторы, оттягивают пластиковую отделку там, где крепится амортизатор, отключают устройство. Домкратом автомобиль поднимают на 5 см от земли. Под днище укладывают деревянные страховочные опоры, откручивают гайки, снимают колесо. Откручивают крепежный болт, удерживающий датчик. Если при этом возникли затруднения, то пользуются смазкой WD–40. Помогая аккуратным раскачиванием, извлекают деталь. Освобождают кронштейны, на которых крепятся провода. 2 из них расположились на арке, один — на амортизаторе
Очень осторожно отгибают антивибрационную накладку, под которой проходит провод датчика, вытаскивают его, удалив заглушку в салоне. Выполняют монтаж нового устройства, для этого прикладывается некоторое усилие
Когда оно встанет на место, закручивают болт. Затягивают болты кронштейнов для проводки. Провод просовывают в салон, устанавливают заглушку. Проводка укладывается таким образом, чтобы разъем без напряжения доставал до гнезда. Приклеивают накладка, поверхность которой тщательно разглаживается. Колесо устанавливают на место. Проверяют работоспособности нового датчика: к его разъемам подключается тестер и выполняются действия, соответствующие алгоритму диагностики устройства. Соединяют гнездо и разъем. Монтируют накладку порога, уплотнитель двери и боковую отделку. Ставят на место сиденья.
Рекомендуется еще до того, как будут смонтированы элементы обшивки, включить зажигание и завести двигатель. Если лампа АБС погасла через 3 секунды, продолжается работа.
Что делать, если загорелась лампочка ABS?
Антиблокировочная тормозная система создана, чтобы устранять возможные проблемы во время езды, не допускать ошибок со стороны водителя при работе с педалью. При резком торможении АБС не позволит полностью заблокировать колеса, исключая занос, например на скользких участках дороги – машина мягко снизит скорость. Увидели, что на торпеде горит АБС – уменьшите давление на педаль тормоза. Дальше автомобиль все сделает за Вас.
Важно! Наличие подобной системы в авто – не повод газовать на гололеде и быстро кататься на мокрой дороге. Помните, что индикаторы, кнопки и сигналы не работают, если водитель за рулем ведет себя неправильно
Сбой в АБС грозит тем, что в нужный момент система не сработает должным образом. В лучшем случае, авто стукнется о препятствие, в худшем – исход будет летальным.
Способы устранения ошибки ABS
Избавиться от загрязнения и ржавчины
Если в вашем автомобиле загорелась лампочка абс, опытные механики рекомендуют начать процесс устранения ошибки с посещения мойки. Зачастую сильным напором воды удаётся промыть тормозные диски, и если причина в наличии грязи и ржавчины, то подобной манипуляции будет достаточно для её устранения. Можно попробовать очистить датчики системы управления торможением. Необходимо приподнять автомобиль с помощью домкрата и снять колёса.
Если же лампочка продолжает гореть, следует проверить работу ступичного подшипника
Достаточно разогнать автомобиль до скорости 90 км/ч и внимательно прислушаться: лёгкий монотонный гул в области колёс, неважно, передних или задних, указывает на то, что причина неисправности в ступице. В таком случае самым верным решением будет обратиться за консультацией к опытному механику
Возможно, он подскажет, как устранить поломку самостоятельно.
Самостоятельный ремонт
Для самостоятельного устранения поломки можно выполнить следующие операции:
- Поменять в блоке предохранителей элементы, отвечающие за исправность системы ABS;
- Проверить электрику на предмет обрыва проводов;
- Найти код ошибки, который поможет выявить неисправность системы;
- Открыть капот, осмотреть электронный блок и убедиться, что в него не попала жидкость;
- Обратиться на компьютерную диагностику в сервисный центр и произвести ремонт.
Причём последний вариант, пусть и не из дешёвых, зато самый оправданный. Ведь только профессионалы смогут качественно устранить неисправность. Тем более что у рядового автолюбителя не всегда найдётся для этого необходимое оборудование.
Если же ремонт датчика был произведён самостоятельно, то по окончании проводится тест на определение работоспособности системы АБС. Для этого необходимо разогнать автомобиль до скорости 40–50 км/ч и резко затормозить. Если педаль завибрировала, а знак удалось потушить, значит, ошибка устранена.
Причины появления ошибки АБС
Основные возможные причины постоянного горящей лампочки АБС на приборной панели:
- пропал контакт в разъеме подключения;
- потеря связи с одним из датчиков (возможно обрыв провода);
- датчик ABS вышел из строя (требуется проверка датчика с последующей заменой);
- испорчен венец на ступице;
- вышел из строя блоков управления АБС.
После осмотра и, казалось бы, устранения причины, проверить работу АБС очень легко, нужно лишь разогнаться до 40 км и резко затормозить – вибрация педали даст о себе знать, а значок потухнет.
Если простой осмотр на наличие повреждений в цепи датчиков до блока ничего не обнаружил, то понадобится диагностика, чтобы определить конкретный код ошибки системы антиблокировки тормозов. На автомобилях, где установлен бортовой компьютер, эта задача упрощается, стоит лишь четко понять расшифровку кода, и где могла возникнуть проблема.
Ехав по заснеженной трассе, загорелся индикатор АБС, снега было по трассе сантиметров 15-20, правой стороной ехал по целому, левая же шла по проторенной колее. Т.к. у меня АБС присутствует, то это не просто замыкание контакта. Залез в гугл, самая частая поломка данного узла (при наличии самой АБС), обрыв проводка от штекера датчика. Месяц мучался от того, что горит индикация АБС. Но заглянув ничего подозрительного не заметил, на СТО гнать, не хочется, ямы нет. Но как то прям, загорелся и решил, повалявшись на снегу найти не исправность, встал на колено, очередной раз заглянув под машину, а штекер вот он, висит прям под правым порогом, один провод оборвался от штекера у второго изоляция полопалась.
Сам кабель должен был быть зафиксирован на тормозной трубке. Возможно, снегом сорвало с крепления, а потом и оторвало проводок. Как то пару недель назад, предвидя данную неисправность, пытался в нескольких магазинах найти такой штекер, но, не нашёл.
Глядя на сам штекер понял, что он разборный, откусил оставшийся проводок и пошёл домой разбирать. При помощи двух иголок и тонкой отвертки разобрал штекер целиком.
Медь на одном из контактов окислилась и провод почернел – соль делает своё дело, хотя казалось бы, всё герметично, уплотнения из силикона.
Варианты самостоятельной диагностики системы, если на панели приборов горит ABS
Опытные диагносты рекомендуют начинать самостоятельный поиск неисправностей в системе АБС с визита на автомойку для качественной и полной очистки колесных дисков и ступиц. В результате этого удается максимально очистить датчики системы, для дальнейшей корректной работы системы. Если и после этого горит ABS, то переходим к нижеописанным действиям.
Также определить причину возникновения сигнала неисправности системы АБС можно выполнив простой тест: необходимо разогнать транспортное средство, и на скорости около 100 км/ч, отключить автомагнитолу и закрыть окна. Если в результате проделанной манипуляции удается услышать сторонний шум в области передних либо задних колес, скорее всего, что подшипник какой-то из ступиц имеет критический износ и нуждается в замене. Дополнительно, можно выполнить следующие манипуляции:
- Проверить предохранительный блок, и в случае обнаружения в нем неисправных элементов отвечающих за систему АБС, заменить их.
- Если это возможно – постараться определить код ошибки, который поможет выявить неисправный элемент системы.
- Проконсультироваться с опытным автомехаником, подробно описав ему всю суть проблемы, и на основании его консультации попытаться самостоятельно восстановить работоспособность системы.
- Проверить состояние датчиков системы управления торможением, и очистить их от грязи и коррозии. Для доступа к датчикам достаточно поддомкратить автомобиль и снять колеса.
- Выполнить осмотр и тестирование электронной системы управления узлами транспортного средства.
- Провести диагностику системы ABS в специализированном сервисном центре.
Естественно, что последний пункт в списке будет полностью обоснованным, но и самым затратным, поскольку только так можно правильно выявить источник проблемы, определиться с последующей тактикой и бюджетом ремонтных мероприятий. Специалисты протестируют все системы автомобиля при помощи специального сканера и обнаружат имеющиеся ошибки. Таким образом, за небольшой период времени собирается вся важная информация о состоянии узлов транспортного средства, определяются возможные ошибки, которые максимально точно помогут определить неисправность.
Неисправности ABS
Вы уже знаете, что в системе есть сенсоры слежения, чем они технологичнее, тем чаше они могут ломаться. Но это одна из возможных причин отказа антиблокировочной системы
Чтобы прийти к выводу, что АБС «накрылась» медным тазом, нужно обратить внимание на индикатор на панели приборов. Если он более 10 секунд или моргает во время торможения, тогда стоит напрячься – где-то пошел сбой
Бывает такое, что некоторые автолюбители, пренебрегая правила безопасности, устанавливают на разные оси зимнюю резину с шипами и без. В этом случае, система видит разную частоту вращения колес передней и задней осей и начинает «ругаться». Если вы не такие и лампочка аварии ABS горит постоянно, то разберем основные причины поломки системы.
- Обрывы проводов от датчиков к электронному блоку или его неисправность. Диагностируется визуальным осмотром линий и тестирование спецоборудование ЭБУ.
- Окисление контактов, выход из строя сенсоров движения, о которых говорилось выше. Возможно «пробит» провод или сам датчик на «массу». В этом случае будет гореть ошибка, но АБС работать будет. Проверяем все разъемы, а их достаточно, чистим от окислов и грязи. Визуально проверяем провода и корпуса считывающих элементов, может они перетерлись.
- Ошибка может выскочить из-за разного давления в шинах или рисунке протектора покрышки. Из-за этого, одно из колес притормаживает, человеческий глаз этого не видит, а система – да. Неравномерный износ шин также является причиной «ругательства» ABS.
- Поломки в гидроблоке или электронасосе. Разрушение импульсного диска, появление люфтов в ступичных подшипниках или повреждение сепараторов. Механическое повреждение любого элемента.
- Перегорел предохранитель.
Как бы не была сложна АБС, большинство неисправностей можно самостоятельно диагностировать и решить в гаражных условиях. Зачастую выходят из строя датчика. Виной этому их расположение. Если визуальный осмотр не принес результатов, и проблемы остались, то придется обратиться к специалистам, которые смогут провести диагностику и по ошибкам в электронном блоке управления определиться с поломками.
Варианты самостоятельной диагностики системы, если на панели приборов горит ABS
Опытные диагносты рекомендуют начинать самостоятельный поиск неисправностей в системе АБС с визита на автомойку для качественной и полной очистки колесных дисков и ступиц. В результате этого удается максимально очистить датчики системы, для дальнейшей корректной работы системы. Если и после этого горит ABS, то переходим к нижеописанным действиям.
Также определить причину возникновения сигнала неисправности системы АБС можно выполнив простой тест: необходимо разогнать транспортное средство, и на скорости около 100 км/ч, отключить автомагнитолу и закрыть окна. Если в результате проделанной манипуляции удается услышать сторонний шум в области передних либо задних колес, скорее всего, что подшипник какой-то из ступиц имеет критический износ и нуждается в замене. Дополнительно, можно выполнить следующие манипуляции:
- Проверить предохранительный блок, и в случае обнаружения в нем неисправных элементов отвечающих за систему АБС, заменить их.
- Если это возможно – постараться определить код ошибки, который поможет выявить неисправный элемент системы.
- Проконсультироваться с опытным автомехаником, подробно описав ему всю суть проблемы, и на основании его консультации попытаться самостоятельно восстановить работоспособность системы.
- Проверить состояние датчиков системы управления торможением, и очистить их от грязи и коррозии. Для доступа к датчикам достаточно поддомкратить автомобиль и снять колеса.
- Выполнить осмотр и тестирование электронной системы управления узлами транспортного средства.
- Провести диагностику системы ABS в специализированном сервисном центре.
Естественно, что последний пункт в списке будет полностью обоснованным, но и самым затратным, поскольку только так можно правильно выявить источник проблемы, определиться с последующей тактикой и бюджетом ремонтных мероприятий. Специалисты протестируют все системы автомобиля при помощи специального сканера и обнаружат имеющиеся ошибки. Таким образом, за небольшой период времени собирается вся важная информация о состоянии узлов транспортного средства, определяются возможные ошибки, которые максимально точно помогут определить неисправность.
Последствия неисправной АБС
АБС, как и любой другой элемент автомобиля, способен изнашиваться, теряя со временем надежность. Суть системы – в обеспечении правильного торможения. Каждое колесо имеет «личный» датчик, что позволяет постепенно регулировать торможение и снижать скорость без блокировки всех колес разом. Система, работающая неправильно, не сможет этого сделать.
Отключать АБС можно, но делать этого все же не стоит. Если АБС некорректно выполняет функции, возможны повреждения подвески. Лампа АБС, срабатывающая в несвойственной ситуации, грозит тем, что водитель просто потеряет контроль над управлением.
