Ошибка u0197 mitsubishi outlander ii форум Mitsubishi Outlander

Ошибка P0140 Mazda – отсутствует активность в цепи датчика кислорода

3 года ago AutoTime

2 813

Возможные причины

  • Неисправен лямбда-зонд (bank 1, датчик 2)
  • Короткое замыкание или обрыв проводки датчика кислорода (bank 1, датчик 2)
  • Неисправность разъема датчика кислорода (bank 1, датчик 2)
  • Неправильное давление топлива
  • Неисправные топливные форсунки
  • Подсос воздуха во впускном коллекторе Mazda
  • Не герметичность выхлопной системы («прогорел» выпускной коллектор)

Когда появляется ошибка p0140?

Ошибка p0140 фиксируется блоком управления двигателя Mazda если значение сигнал от датчика кислорода (bank 1, датчик 2) постоянно и не изменяется при работе двигателя автомобиля.

 Описание ошибки P0140 Mazda

Датчики кислорода контролируют уровень содержания кислорода в выхлопных газах до и после катализатора. Для оптимальной работы двигателя воздушно-топливная смесь (соотношение воздух-топливо) должна поддерживаться около идеального стехиометрического соотношения.

При изменение выходного напряжение датчика кислорода районе стехиометрического отношения, модуль управления двигателем (ECM) настраивает впрыск топлива так, чтобы соотношение воздух-топливо было почти стехиометрическим.  Датчик кислорода генерирует напряжение от 0,1 до 0,9 В в зависимости от уровня кислорода в выхлопных газах. Если уровень кислорода кислород в выхлопных газах увеличивается, то соотношение воздух-топливо становится бедным. Блок управления двигателем интерпретирует «бедную смесь» при напряжение лямбда-зонда меньше 0,45 В. Если уровень кислорода уменьшается, соотношение топливо-воздушной смеси становится богатым. Блок управления считает смесь «богатой» при напряжении датчика кислорода выше 0,45 В.

В случае если выходное напряжение вообще не изменяется, а остается постоянной величиной (например 0.3 В) тогда фиксируется ошибка P0140.

Как диагностировать ошибку?

Для проведения самодиагностики и выявления ошибок в автомобилях марки Митсубиси, лучше всего протестировать транспортное средство с применением компьютера.

Для этого потребуется специальный разъем, который может располагаться на центральной консоли в салоне под автомагнитолой или под приборной комбинацией. Во втором случае его следует искать рядом с предохранительным блоком.

Схема подключения сканера и вольтметра к диагностическому разъему

При использовании аналогового вольтметра процедура диагностики производится так:

  1. Тестер подключается к выходам А и В на диагностической колодке.
  2. Производится включение системы зажигания. Если в памяти микропроцессорного устройства есть комбинации ошибок, то стрелка тестера будет колебаться. при отсутствии кодов неисправностей она останется в неподвижном состоянии. В случае, если вольтметр ведет себя не так, как описано, необходимо поменять его клеммные выходы местами.
  3. Первая серия колебаний тестера демонстрирует количество десятков в комбинации ошибки, а вторая выводит число единиц. В первом случае период отклонений стрелки будет значительно больше, чем во втором. При отсутствии комбинаций неполадок стрелка тестера будет осуществлять периодические колебания.
  4. Пользователю необходимо посчитать количество отклонений стрелки в каждом цикле, после чего рекомендуется записать код ошибки. Комбинации записываются до момента, пока не будут сохранены все коды. После проведения тестирования нужно отключить систему зажигания и выключить тестер.

Диагностика светодиодом производится так:

Видео: самостоятельное считывание ошибок Митсубиси Эклипс

Канал «Alexander Jakunin» в своем видеоролике подробно показал процедуру считывания кодов неисправностей из памяти микропроцессорного модуля на примере автомобиля Mitsubishi Eclipse.

Домашняя диагностика

Во время такой проверки на дисплее появляются следующие двузначные комбинации:

  • 12 – проверяется датчик, поскольку на блок, который контролирует расход воздуха, поступает некорректный сигнал;
  • 13 – нарушения произошли в элементах по контролю температуры;
  • 14 – с дроссельной заслонки не идет сигнал, поэтому в электропроводке есть обрыв или замыкание;
  • 21 – в устройстве, которое контролирует температуру мотора, произошел сбой, поэтому стоит проверить, не закипела ли охлаждающая жидкость;
  • 22 – изменено положение коленвала, из-за этого компьютер посылает сигнал;
  • 23 – требуется замена датчика;
  • 24 – спидометр неисправен, на нем показывается скорость, которая не соответствует реальной;
  • 25 – сигнал идет с датчика впускного коллектора;
  • 36 – проблемы происходят с опережением зажигания;
  • 41 – одна из форсунок некорректно работает.

Также автомобилисты иногда вообще не видят импульса, в таком случае поломку ищут в блоке EFI. А непрерывный сигнал сообщает о том, что неисправностей сейчас нет.

Ошибка DTC U0009 —короткое замыкание высокоскоростной линии CAN шины (-) на (+)

1 год ago AutoTime

1 659

Диагностика ошибки  — U0009  короткое замыкание или пробой  высокоскоростной плюсовой линии CAN шины  на минус выполняется с помощью сопутствующих симптомов автомобиля.

Возможные причины ошибки U0009:

  • Сопутствующие коды неисправности
  • Неисправен модуль управления
  • Короткое замыкание или обрыв в жгуте проводов модуля управления
  • плохой контакт в разъёме жгута проводов модуля управления

Как устранить код ошибки U0009

Проверьте пункты «Возможных причин», указанные выше. Визуально осмотрите соответствующий жгут проводов и разъёмы на нем на отсутствие повреждений и наличие контактов в разъёмах.

Стоимость диагностики ошибки U0009

На диагностику ошибки DTC U0009 затрачивается — 1,0 нормо/час. Стоимость работы зависит от марки, модели автомобиля и СТО на котором проводится ремонт и диагностика. Цена нормо/часа может колебаться от 20 до 100 USD.

Описание ошибки DTC U0009  — короткое замыкание высокоскоростной линии CAN шины

Блоки управления автомобиля взаимодействуют друг с другом по CAN шине. CAN — двухпроводная шина, состоящая из CAN High и CAN low. CAN High — имеет высокую скорость передачи данных 500 Кбит/сек. CAN low — с низкой скоростью передачи данных с 125k бит/сек. Передача информации между двумя шинами осуществляется модулем шлюза.

Когда CAN- шина находится в режиме ожидания, на обе линии подается напряжение 2,5 В. Когда передается информация, напряжение в линия CAN- High достигает 3,75 В, а уровень напряжения в линии CAN- low падает до 1,25 В, создавая разницу в 2,5 В между линиями. Поскольку связь зависит от разности напряжений между двумя линиями шины, шина CAN НЕ чувствительна к индуктивным выбросам, электрическим полям или другим помехам. Код неисправности (DTC) устанавливается, в случае если контролируемое периодическое сообщение, которое включает в себя доступность передающего устройства, не было получено.

Ошибка U0101 OBD-II – потеря связи с TCM (модулем управления трансмиссией).

2 года ago AutoTime

16 279

Модуль управления
трансмиссией (TCM) управляет
автоматической коробкой передач трансмиссией автомобиля. Различные датчики
обеспечивают поступление информации в TCM для управления коробкой передач. В качестве управляющих элементов АКПП
выступают соленоиды переключения передач, муфты гидротрансформатора и т.п..

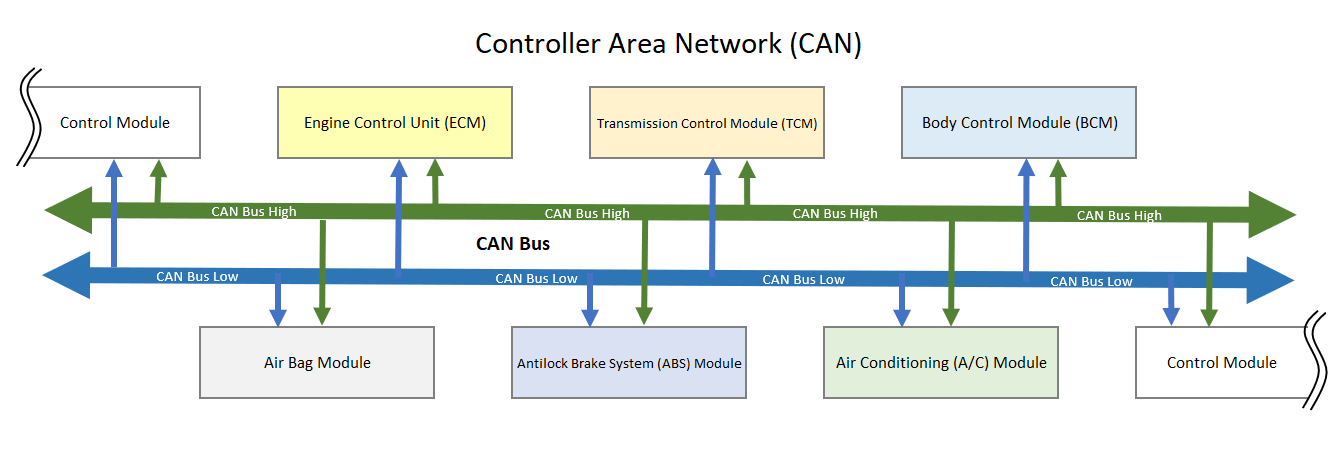

Кроме модуля
управления АКПП в автомобиле установлено множество других модулей связь между
которыми обеспечивается по шине сети контроллеров (CAN). CAN — двухпроводная шина, состоящая из CAN High
и CAN low. CAN High — имеет высокую скорость передачи данных 500 Кбит/сек. CAN
low — с низкой скоростью передачи данных с 125k бит/сек. Передача информации
между двумя шинами осуществляется модулем шлюза. Блоки управления подключаются
к шине CAN параллельно. Передача данных между блоками осуществляется
последовательно, по одному биту за один раз. Это называется последовательной
связью. На каждой шине есть терминирующий резистор.

Код ошибки U0101 указывает на то, что TCM не принимает и не передает сообщения по
шине CAN.

Симптомы ошибки U0101

  • На
    приборной панели горит индикатор «Check engine»
  • Нарушения
    в работе АКПП
  • Сбои
    в отображении с селектора переключения передач «PRNDL» на панели приборов
  • Автомобиль
    может не заводится

Причины ошибки U0101

Код ошибки U0101 обычно вызывается одним из следующих
факторов:

  • Разряженная
    батарея
  • Неисправный
    TCM
  • Проблема
    с цепью блока управления коробкой (TCM)
  • Проблема
    с CAN шиной

Диагностика и
ремонт ошибки U0101

Выполнить предварительную проверку

Ошибка U0101 может периодически высвечиваться, что
может быть вызвано разряженным аккумулятором. Сотрите ошибку и проверьте не
возвращается ли она. Если ошибка появится вновь, то необходимо провести
визуальный осмотр на наличие обрывов проводов, ослабленных или окисленных
контактов. Если источник ошибки был найдет, то ошибка должна стереться и больше
не появляться. Если никаких видимых неисправностей не обнаружено, то необходимо
проверить бюллетени технического обслуживания (TSB) для данного автомобиля. Бюллетени TSB — это рекомендуемые производителем
транспортного средства процедуры диагностики и ремонта. Поиск соответствующего TSB может значительно сократить время
диагностики.

Проверьте аккумулятор

Правильное
напряжение батареи имеет решающее значение для работы блока управления. Перед
продолжением диагностики необходимо проверить состояние батареи. При
необходимости зарядить или заменить аккумулятор и удалить ошибки.

Проверьте наличие других кодов ошибок

Если в блоке
управления сохранены несколько кодов неисправности для различных модулей по CAN шине, то это указывает на возможную
неисправность сети CAN. В
этом случае необходимо сначала проверить CAN шину, и только потом TCM.

Как и любую цепь,
CAN шину можно
проверить на короткое замыкание, высокое сопротивление и обрыв. Обычно это
делается через разъем OBD- II цифровым мультиметром (DMM). На диагностическом разъеме 6-ой контакт
соответствует шине CAN High, а 14-ый CAN low.

Два согласующих
резистора CAN шины можно
цифрового мультиметра на диагностическом разъеме OBD- II, между контактами 6 и
14. Нормальное значение сопротивления  для резисторов составляет 60 Ом. Если один из
резисторов выходит из строя, шина, как правило, остается в рабочем состоянии.
Однако, если отказывают оба, то шина отключается.

Проверка TCM

Если все предыдущие
пункты не помогли выявить источник ошибки, то необходимо проверить TCM. Вначале нужно связаться с блоком
управления АКПП с помощью диагностического сканера. Если сканера не видит TCM, следующий шаг — выяснение причины. Цепь TCM должна иметь соответствующее напряжение и
землю. Целостность цепи можно проверить мультиметром. При обнаружении проблемы
необходимо провести ремонт в соответствии со схемой производителя автомобиля.

Если проводка
блока управления АКПП в порядке, а ошибка присутствует то необходимо заменить TCM. Перед заменой TCM необходимо проверить и попытаться перепрошить или
обновить  программное обеспечение блока. Достаточно
часто простое перепрограммирование TCM в состоянии решить эту проблему. Если перепрошивка блока не
помогает, то TCM
необходимо заменить. В большинстве случаев после установки нового блока TCM его необходимо «прописать» (запрограммировать).

Диагностика автомобилей

Автомобили японского производства Mitsubishi оборудованы бортовым компьютером и системой самодиагностики, что позволяет автовладельцу оперативно определить неисправность. Чтобы произвести диагностику бортового компьютера на предмет ошибок, вам понадобится специальное для этого оборудование или обычный вольтметр.

Непосредственно диагностический разъем расположен в салоне транспортного средства, под приборной панелью рядом с блоком предохранителей. Подключив вольтметр к данному разъему, можно произвести диагностику разных систем Mitsubishi. В зависимости от модели авто, под приборной панелью могут быть расположены и другие разъемы для диагностики.

Домашняя диагностика

Во время такой проверки на дисплее появляются следующие двузначные комбинации:

  • 12 – проверяется датчик, поскольку на блок, который контролирует расход воздуха, поступает некорректный сигнал;
  • 13 – нарушения произошли в элементах по контролю температуры;
  • 14 – с дроссельной заслонки не идет сигнал, поэтому в электропроводке есть обрыв или замыкание;
  • 21 – в устройстве, которое контролирует температуру мотора, произошел сбой, поэтому стоит проверить, не закипела ли охлаждающая жидкость;
  • 22 – изменено положение коленвала, из-за этого компьютер посылает сигнал;
  • 23 – требуется замена датчика;
  • 24 – спидометр неисправен, на нем показывается скорость, которая не соответствует реальной;
  • 25 – сигнал идет с датчика впускного коллектора;
  • 36 – проблемы происходят с опережением зажигания;
  • 41 – одна из форсунок некорректно работает.

Также автомобилисты иногда вообще не видят импульса, в таком случае поломку ищут в блоке EFI. А непрерывный сигнал сообщает о том, что неисправностей сейчас нет.

Описание ошибки DTC U0008

Блоки управления автомобиля взаимодействуют друг с другом по CAN шине. CAN — двухпроводная шина, состоящая из CAN High и CAN low. CAN High — имеет высокую скорость передачи данных 500 Кбит/сек. CAN low — с низкой скоростью передачи данных с 125k бит/сек. Передача информации между двумя шинами осуществляется модулем шлюза.

Когда CAN- шина находится в режиме ожидания, на обе линии подается напряжение 2,5 В. Когда передается информация, напряжение в линия CAN- High достигает 3,75 В, а уровень напряжения в линии CAN- low падает до 1,25 В, создавая разницу в 2,5 В между линиями. Поскольку связь зависит от разности напряжений между двумя линиями шины, шина CAN НЕ чувствительна к индуктивным выбросам, электрическим полям или другим помехам. Код неисправности (DTC) U0008 —высокое напряжение в высокоскоростной линии CAN шины (-) устанавливается, в случае если контролируемое периодическое сообщение, которое включает в себя доступность передающего устройства, не было получено.

Mitsubishi Outlander XL. Снимаем и разбираем SAS

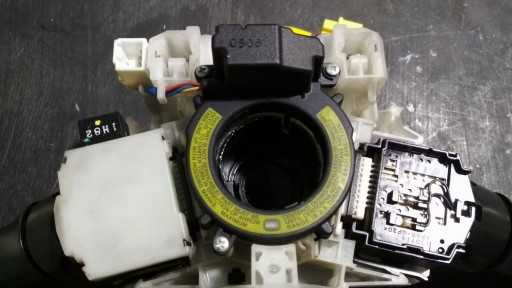

Датчик угла поворота рулевого колеса, он же Steering Angle Sensor (SAS) расположен на  рулевом валу и крепится к группе подрулевых переключателей…

 Соответственно чтобы его снять, нужно: снять подушку безопасности водителя; снять рулевое колесо…

… затем откручиваем переключатели круиз-контроля и снимаем подрулевые переключатели света и стеклоочистителей, вместе с датчиком, в сборе…

Далее откручиваем три шурупа и снимаем датчик…

  • Mitsubishi 8651A084 EP17005XE1 802801001
  • Sensor, Steering Angle

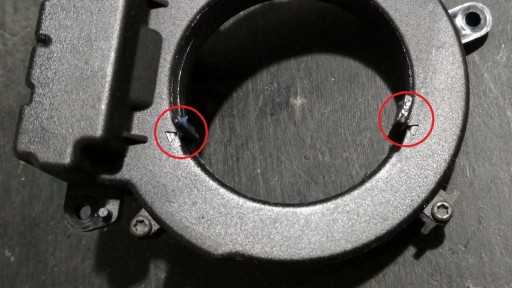

Теперь аккуратно разбираем его, запоминая каждый шаг и постоянно держа в голове, что у нас в руках очень сложное электронное устройство, с оптическими элементами, задающим диском и микроконтроллерами )) Наша цель — добраться до микросхемы памяти EEPROM 24C02.

Итак, вот то, ради чего мы снимали и разбирали датчик угла поворота рулевого колеса — микросхема ATMLH738 02B 1 — она же еепром 24c02.

Расшифровка кодов

При проверке вашего Mitsubishi на наличие поломок при помощи диагностического оборудования на дисплее компьютера будут демонстрироваться коды в четырехзначном виде. При этом непосредственно перед кодом будет находиться одна из четырех букв. Следует добавить, что каждая буква отвечает за отдельно взятую систему:

Самостоятельная диагностика

Ниже представлены расшифровки двузначных кодов, получаемые автомобилистом при самостоятельной диагностике Mitsubishi.

Комбинация Расшифровка
Нет импульса Сообщается о возникновении поломок или некорректной работе блок EFI.
12 С устройства контроля расхода воздуха на блок управления поступает неверный сигнал. Необходимо проверить датчик на предмет работоспособности.
13 Вышел из строя элемент контроля температуры всасываемого воздуха. Следует более тщательно проверить датчик на предмет неисправностей.
14 С устройства контроля положения дроссельной заслонки поступает неверный сигнал. Рекомендуется проверить электропроводку на предмет обрывов и замыканий либо произвести замену устройства.
21 Блок управления сообщает о неисправности устройства контроля температуры мотора. Обычно в случае появления такого кода неисправности автомобилисты проверяют охлаждающую жидкость в системе на предмет кипения, но на практике с датчика просто поступает неправильный сигнал.
22 Коленчатый вал находится в неправильном положении или с устройства контроля положения коленвала на бортовой компьютер поступает неверный сигнал.
23 С устройства контроля положения верхней мертвой точки на блок управления поступает неправильный сигнал или следует заменить датчик.
24 С устройства контроля скорости Mitsubishi Lancer поступает неверный сигнал. То есть на спидометре авто может показываться скорость, не соответствующая действительности.
25 Из датчика контроля давления по впускном коллекторе на бортовой компьютер поступает некорректный сигнал. Следует проверить электропроводку и устройство контроля на предмет ошибок.
36 Блок управления зафиксировал неверный сигнал опережения зажигания могут наблюдаться множественные пропуски.
41 Эта комбинация свидетельствует о выходе из строя одной из форсунок.
Непрерывные импульсы Система автомобиля работает отлично, неисправностей не обнаружено.

Распространенные ошибки

Ниже представлены коды частовстречаемых неисправностей, возникающих при диагностике Mitsubishi.

  • машина может просто заглохнуть на перекрестке;
  • зажигание может выключиться само по себе во время движения;
  • при набирании оборотов автомобиль начинает троить, могут чувствовать рывки при движении.
  • слабая мощность автомобиля при движении на повышенных оборотах;
  • повышенный расход топлива.

Java heap space. Ошибка java heap space также часто встречается при диагностике автомобилей Mitsubishi. Она означает нехватку памяти в навигационной системе автомобиля в поддержкой Java-приложений. Чтобы ликвидировать этот код, следует удалить лишние установленные в системе приложения. Если код не пропадает после удаления программ, возможно, потребуется перепрошивка навигационной системы.

Если проверку автомобиля на наличие кодов ошибок вы производите на СТО, то специалисты после ликвидации неисправности сами сбросят код. Если же вы делаете это самостоятельно, то после того, как вы исправили поломку, следует отключить минусовую клемму аккумуляторной батареи и подождать около 15 секунд

Обратите внимание, при этом зажигание должно быть включено

Как диагностировать свет подушки безопасности

Инструкции, изложенные ниже, работают на любом автомобиле Mitsubishi 1996 года и более новых, включая Outlander, Galant, Mirage, Lancer, Eclipse и т. Д.

  1. Получить сканер подушек безопасности Mitsubishi.
  2. Подключите сканер к порту OBD2 под приборной панелью со стороны водителя.
  3. Включите зажигание и дайте сканеру включиться.
  4. Выберите модель Mitsubishi и год. Например 2017 Лансер.
  5. Выберите блок управления SRS/Airbag в главном меню.
  6. Выберите «Считать коды ошибок». Запишите все коды, а также убедитесь, что их нет.
  7. Вернитесь в главное меню и выберите Clear Fault Codes.

Коды неисправностей подушек безопасности Mitsubishi следует очищать только в том случае, если они находятся в сохраненном или прошлом состоянии. Не очищайте текущие, активные или настоящие коды без устранения проблемы. Как правило, даже если вы пытаетесь стереть действующие коды подушек безопасности Mitsubishi, они возвращаются, как только вы перезапускаете автомобиль.

Описание ошибки DTC U0009 — короткое замыкание высокоскоростной линии CAN шины

Блоки управления автомобиля взаимодействуют друг с другом по CAN шине. CAN — двухпроводная шина, состоящая из CAN High и CAN low. CAN High — имеет высокую скорость передачи данных 500 Кбит/сек. CAN low — с низкой скоростью передачи данных с 125k бит/сек. Передача информации между двумя шинами осуществляется модулем шлюза.

Когда CAN- шина находится в режиме ожидания, на обе линии подается напряжение 2,5 В. Когда передается информация, напряжение в линия CAN- High достигает 3,75 В, а уровень напряжения в линии CAN- low падает до 1,25 В, создавая разницу в 2,5 В между линиями. Поскольку связь зависит от разности напряжений между двумя линиями шины, шина CAN НЕ чувствительна к индуктивным выбросам, электрическим полям или другим помехам. Код неисправности (DTC) устанавливается, в случае если контролируемое периодическое сообщение, которое включает в себя доступность передающего устройства, не было получено.

Ошибка U0074 – модуль управления коммуникационной шиной «B» отключен.

3 года ago AutoTime

673

Что означает код ошибки U0074?

Код U007B обозначает «коммуникационная шина модуля управления ‘B’ выключена.

Компьютеры в
современных транспортных средствах (далее — блоки) взаимодействуют друг с
другом по шине данных. Эта шина называется сетью контроллеров (CAN). CAN — это
двухпроводная шина, состоящая из CAN High и CAN low. CAN High — имеет высокую скорость
передачи данных 500 Кбит/сек. CAN low — с низкой скоростью передачи данных с
125k бит/сек. Передача информации между двумя шинами осуществляется модулем
шлюза.

Блоки управления
подключаются к шине CAN параллельно. Передача данных между блоками
осуществляется последовательно, по одному биту за один раз. Это называется
последовательной связью. На каждой шине есть терминирующий резистор.

При возникновении проблем со связью в CAN шине система  зарегистрирует  диагностический код неисправности (DTC). Код U0074 означает, что один или несколько модулей не могут правильно взаимодействовать по шине CAN ‘B’. В зависимости от производителя, шина «B» может относиться либо к шине CAN High, либо к шине CAN Low.

Симптомы ошибки U0074

  • Горит
    индикатор «Check Engine»
  • Наличие
    второго кода ошибки, указывающий на неисправный модуль
  • Проблемы
    с автомобилем варьируются от состояния «не заводится» до неработающей
    системы HVAC, в зависимости от того, какой модуль(и) не взаимодействуют.

Ошибка U0074 обычно вызвана одним из следующих факторов:

  • Неисправный
    модуль управления
  • Проблема
    с CAN шиной

Как диагностировать и устранять ошибку U0074

Выполнить предварительную проверку

Иногда U0074 может периодически появляться в результате разряженного аккумулятора. Удалите код и посмотрите, не возвращается ли он. Если ошибка появилась снова, то следующий шаг — визуальный осмотр проводки. Опытный специалист может визуально выявить, обрыв проводов или отсутствие контакта. Если источник проблемы найден, то неисправность должна быть устранена, а код ошибки удален. Если ничего не обнаружено, необходимо проверить бюллетени технического обслуживания (TSB). TSB — это рекомендуемые производителем транспортного средства процедуры диагностики и ремонта. Поиск соответствующего бюллетеня может значительно сократить время диагностики.

Проверить, нет ли неисправности в блоке
управления.

После
предварительной проверки необходимо убедится в отсутствии неисправностей в
блоке управления автомобилем. Первым шагом в этом направлении будет проверка
наличия любых других сохраненных кодов ошибок, характерных для конкретного
модуля. Например, может также храниться код U0100, указывающий на проблему
связи с модулем управления трансмиссией (PCM).

Затем выполняется
опрос модулей с помощью диагностического сканера. Сканер подключается к
автомобилю через встроенный диагностический порт. После подключения к
автомобилю сканер становится еще одним модулем в сети и обменивается данными по
сети. Затем сканер выполнит опрос остальных модулей, запросив их статус, чтобы
узнать, какие из них работают правильно.

Любой модуль,
который не отвечает, скорее всего, неисправен или имеет проблемы с коммутацией.
Отсутствие связи не обязательно означает, что модуль неисправен. Модуль может
не иметь питания и заземления. Или, возможно, потребуется перепрограммировать
его.

Затем необходимо
поочередно отключить модули от сети. Если отсоединение определенного модуля
восстанавливает в CAN шине, то проблема связана с самим модулем или его цепью.

Проверка CAN шины

Первичная
проверка целостности CAN шины производится через диагностический порт с помощью
цифрового мультиметра (DMM). Подключив мультиметр к контактам CAN High и CAN
Low диагностического порта можно обнаружить обрывы, замыкания и высокое
сопротивление в шине CAN.

DMM на
диагностическом порту также может использоваться для проверки двух
терминирующих резисторов шины CAN. Обычно, если один из этих резисторов выходит
из строя, шина все равно будет работать. Но если не работают оба шина
прекращает работать. Показания мультиметра в 60 Ом указывают на то, что
резисторы целы.

Диагностика ошибки U0074 осуществляется, при нормальном напряжении в бортовой сети и работающем автомобиле.

Что означает код ошибки U0074?

Код U007B обозначает «коммуникационная шина модуля управления ‘B’ выключена.

Компьютеры в
современных транспортных средствах (далее — блоки) взаимодействуют друг с
другом по шине данных. Эта шина называется сетью контроллеров (CAN). CAN — это
двухпроводная шина, состоящая из CAN High и CAN low. CAN High — имеет высокую скорость
передачи данных 500 Кбит/сек. CAN low — с низкой скоростью передачи данных с
125k бит/сек. Передача информации между двумя шинами осуществляется модулем
шлюза.

Блоки управления
подключаются к шине CAN параллельно. Передача данных между блоками
осуществляется последовательно, по одному биту за один раз. Это называется
последовательной связью. На каждой шине есть терминирующий резистор.

При возникновении проблем со связью в CAN шине система  зарегистрирует  диагностический код неисправности (DTC). Код U0074 означает, что один или несколько модулей не могут правильно взаимодействовать по шине CAN ‘B’. В зависимости от производителя, шина «B» может относиться либо к шине CAN High, либо к шине CAN Low.

Напоминание о подушке безопасности

На автомобили Mitsubishi повлияли проблемы с подушкой безопасности Takata, которые затронули многих производителей.

Если отзыв на ваш Mitsubishi повлиял, ваш дилер исправит проблему бесплатно, даже если срок гарантии истек.

Ниже приведен список автомобилей, которые были частью отзыва подушек безопасности Mitsubishi.

Даже если вашего автомобиля нет в этом списке, мы рекомендуем вам позвонить и проверить у своего дилера Mitsubishi или посетить сайт отзыва Mitsubishi.

  • Ошибка f125 audi a6 c5



  • Ошибка р 2544 опель корса



  • Ошибка 4d35 мерседес спринтер 906



  • Ошибка p0720 форд фокус 2



  • Ошибка u1113 ситроен с5

Домашняя диагностика

Во время такой проверки на дисплее появляются следующие двузначные комбинации:

  • 12 – проверяется датчик, поскольку на блок, который контролирует расход воздуха, поступает некорректный сигнал;
  • 13 – нарушения произошли в элементах по контролю температуры;
  • 14 – с дроссельной заслонки не идет сигнал, поэтому в электропроводке есть обрыв или замыкание;
  • 21 – в устройстве, которое контролирует температуру мотора, произошел сбой, поэтому стоит проверить, не закипела ли охлаждающая жидкость;
  • 22 – изменено положение коленвала, из-за этого компьютер посылает сигнал;
  • 23 – требуется замена датчика;
  • 24 – спидометр неисправен, на нем показывается скорость, которая не соответствует реальной;
  • 25 – сигнал идет с датчика впускного коллектора;
  • 36 – проблемы происходят с опережением зажигания;
  • 41 – одна из форсунок некорректно работает.

Также автомобилисты иногда вообще не видят импульса, в таком случае поломку ищут в блоке EFI. А непрерывный сигнал сообщает о том, что неисправностей сейчас нет.

Ошибка U0100 OBD-II- потеря связи с ECM “A”.

3 года ago AutoTime

27 361

Что означает код U0100?

Ошибка U0100 — «потеря связи с блоком управления двигателя ECM/PCM».

Блок управления
двигателем (ECM) — это компьютер, отвечающий за управление двигателем. Блок
управления двигателем взаимодействует с другими блоками управления автомобилем
по шине обмена данными. Эта шина называется сетью контроллеров (CAN) и
позволяет всем модулям взаимодействовать друг с другом.

Есть две шины CAN: CAN
High и CAN low. CAN High — имеет высокую скорость передачи
данных 500 Кбит/сек. CAN low — с низкой скоростью передачи данных с 125k
бит/сек.  Физически это экранированная
витая пара. На конце каждого канала данных находится согласующий резистор.

Блоки управления
обмениваются данными по шине CAN между собой. Код ошибки U0100 означает, что
PCM не может отправлять или принимать сигналы связи по шине CAN.

Частые причины ошибки U0100

Код DTC U0100
вызван, как правило, одним из следующих факторов:

  • Неисправный
    ECM
  • Проблема
    с проводкой модуля управления
  • Проблема
    с шиной CAN

Как диагностировать и устранять ошибку U0100

Предварительная проверка

Просодическое
появление ошибки U0100 может быть вызвано разрядом или неисправностью
аккумулятора. Очистите ошибку и проверьте, вернется ли код. Если это
произойдет, то следующий шаг — визуальный осмотр проводки. Опытный специалист
может визуально выявить, обрыв проводов или отсутствие контакта. Если источник
проблемы найден, то неисправность должна быть устранена, а код ошибки удален.
Если ничего не обнаружено, необходимо проверить бюллетени технического
обслуживания (TSB). TSB — это рекомендуемые производителем транспортного
средства процедуры диагностики и ремонта. Поиск соответствующего бюллетеня
может значительно сократить время диагностики.

Проверьте аккумулятор

Прежде чем
приступить к диагностике, необходимо убедиться, что батарея полностью заряжена.
Для функционирования блока управления двигателем необходим соответствующий
источник питания. При необходимости зарядите или замените батарею.

Проверьте наличие других кодов неисправностей

Если связанные
коды ошибок сохранены для нескольких различных блоков вероятно, проблема
связана не только с блоком управления двигателем, но и с CAN шиной. В этом
случае диагностике перейдет к проверке CAN шины. Шина должна быть проверена на
отсутствие короткого замыкание на землю и по питанию. Проверка целостности CAN
шины производится через диагностический порт с помощью цифрового мультиметра
(DMM). Подключив мультиметр к контактам CAN High и CAN Low диагностического
порта можно обнаружить обрывы, замыкания и высокое сопротивление в шине CAN.

На каждом конце
шины CAN имеется два терминирующих резистора. Если один из них выйдет из строя,
шина будет продолжать работать. Однако, если они оба выйдут из строя, шина
отключится. Целостность резисторов проверяется путем измерения их
сопротивления. Для этого к диагностическому порту подключается цифрового
мультиметра (установлен на измерение сопротивления цепи). Нормальное показание составляет
около 60 Ом.

Проверьте PCM

Для диагностики
работоспособности блока управления двигателем используется диагностический
сканер ODB II. Сканер подключается к диагностическому порту
автомобиля. После подключения к автомобилю сканер становится еще одним модулем
в сети и обменивается данными по сети.

Если ECM не
реагирует на действия сканера, то необходимо выяснить причины.  Проводка блока управления (ECM) должна быть полностью
проверена перед тем, как утверждать, что блок неисправен. Для проверки
целостности проводки и блока управления используется цифровой мультиметр (DMM).
Если в цепи обнаружен обрыв или короткое замыкание, необходимо устранить неисправность.
Тогда проблема может быть исправлена.

Если все признаки
указывают на неисправность ECM, то перед заменой блока управления двигателем необходимо
проверить его программное обеспечение. В некоторых случаях при обновлении
прошивки блока управления он будет работать корректно. Если это не дает никаких
результатов, то блок управления необходимо заменить.

Диагностика
ошибки U0100 осуществляется при включенном зажигании, необходимом напряжении в
бортовой сети автомобиля и правильной конфигурации других ключевых блоков.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
