Ходовая ваз 2110 передняя подвеска схема ремонт своими руками

Ремонт кузова и трансмиссии

КПП ВАЗ 2110 очень редко вызывает нарекания. Чаще всего виной в затрудненном переключении передач бывает износ или поломка кулисы. Это не самая страшная проблема, и решается она довольно просто. Причем нужно взять за правило делать осмотр состояния подшипников коробки передач, кулисы, при каждом ремонте или обслуживании сцепления. Оно чаще требует к себе внимания, особенно в том случае, если установлен диск с некачественными фрикционными накладками. Они изнашиваются в разы быстрее фирменных, а заклепки могут повредить рабочую поверхность маховика и корзины сцепления.

В ВАЗ 2110 нужно очень часто проверять состояние КПП

Кузовные работы могут проводиться при наличии минимального опыта, который набирается по мере проведения тех же кузовных работ. Так что этот замкнутый круг надо разрывать и учиться самостоятельно проводить замену порогов, обработку днища и полостей антикоррозионными составами, колесных арок и внутренних полостей дверей. Для этого сейчас есть все условия и необходимые антикоррозионные мастики и составы. Эпический мовиль и строительная битумная мастика остались в прошлом, так что с выбором подобных средств проблем не возникнет. А если хотя бы раз в два года сделать полную антикоррозионную обработку кузова, то о ржавчине можно забыть надолго.

Ремонт бампера и других пластиковых элементов кузова, крышек, панелей, кожухов печки, можно провести самостоятельно, причем несколькими методами. Для этого не потребуется особенных умений и материальных затрат, а спасти поврежденный бампер или пластиковый обвес своими руками значительно дешевле, чем покупать новый. Эти вопросы решаются при помощи мощного паяльника, пластиковых электродов и строительного фена. Вся работа, в зависимости от величины полученного ранения, может занять не более двух часов. А сэкономленные на ремонте деньги можно потратить на покупку хорошей шпаклевки и набора шпателей, которые, несомненно, пригодятся при мелком ремонте кузова или тех же бамперов.

https://youtube.com/watch?v=Y_vWs_YyuSQ

Архаика и некоторые несовершенные решения есть в конструкции тормозов автомобиля, но учитываю их простоту и доступность комплектующих, все решается в условиях среднестатистического гаража. Передние дисковые тормоза ремонтируются в крайних случаях и при критическом износе тормозного диска, а тормозные колодки можно подобрать какие угодно, в зависимости от предпочтений и стиля езды. Если водитель предпочитает более мягкий и прогулочный стиль вождения, то стоит выбирать мягкие колодки.

Они менее шумные, мягче срабатывают, не так изнашивают тормозной диск. Если стиль вождения агрессивный, то при мягких колодках придется их менять довольно часто, и тормозное усилие на высоких скоростях может быть недостаточным

В этом случае следует обращать внимание на так называемые спортивные тормозные колодки. Они более шумные, жесткие и хватают очень резко, при активном использовании изнашивают тормозной диск

С задними тормозами — отдельный разговор, поскольку их конструкция отсылает еще ко временам Фиата 124.

Конструкция тормозов ВАЗ 2110 имеет некоторые несовершенства

Завод так и не удосужился заменить их дисковыми. При нормальном режиме эксплуатации они натеканий не вызывают, просто им нужно гораздо больше внимания, чем они того заслуживают. В крайнем случае всегда есть вариант замены на дисковый тормоз с применением некоторых доработок. Ничего невозможного нет.

Надежный, добротный, но несколько устаревший ВАЗ 2110 еще не допел свою песню, и вполне сможет принести пользу и научить держать в руках отвертку, отличать коммутатор от радиатора начинающего автолюбителя. А для опытного водителя — это незаменимый автомобиль на каждый день и надежный помощник.

Проверка

Специалисты рекомендуют обращать особое внимание на защитные чехлы шарниров, следить за их состоянием, а также проверять переднюю подвеску на предмет механических повреждений.
Убедитесь, что ни рычаг передней подвески ВАЗ 2110, ни любой другой элемент не имеет трещин или других видимых повреждений. Уделите внимание проверке местам соединений элементов.
Если компоненты деформировались, угол колес вероятнее всего нарушится, и отрегулировать их уже не удастся.
Проверьте шаровые опоры, шарниры, верхние опоры стек, подушки

Если на резиновых элементах имеются разрывы, они подлежат обязательной замене.
Замерьте расстояние между нижним рычагом и тормозным диском. Так можно проверить состояние шарнира подвески. Если расстояние составляет более 0,8 миллиметра, шарнир обязательно меняется на новый.
Если буфер имеет следы разрушения, его следует сразу заменить.
Пружину меняют при условии, что она вышла из строя или просела.
Шаровые шарниры заменяют при их износе или деформации. Другие шарниры подлежат замене, если износились они или стойки штанги стабилизатора.
Все резиновые элементы меняются при условиях деформации или разрушения.
Если крепеж верхней опоры стойки к кузову ослаб, просто постарайтесь подтянуть крепление. Серьезного вмешательства не потребуется, вероятнее всего.

Разобраться в устройстве передней подвески, а также на слух или визуально определить ее неисправности достаточно просто, несмотря на кажущуюся сложность устройства узла. Но к вопросу следует подходить внимательно, периодически проводить проверку состояния подвески, даже если на ее неисправность не указывают никакие шумы, стуки или поведение машины на дороге.

https://youtube.com/watch?v=SKYi74cgZFs

Для любого автомобиля лучше организовать профилактику, нежели потом втридорога платить за полноценный ремонт. Как и болезнь, проблемы с передней подвеской ВАЗ 2110 лучше не допустить на их подступах. Это дешевле, проще и правильнее со стороны автовладельца.

Замена сайлентблоков передней подвески на ВАЗ 2110

Неопытных автовладельцев мучают сомнения по поводу необходимости менять детали самостоятельно. Конечно, объяснить это можно отсутствием навыка. Однако как показывает опыт, проведенная на СТО работа не гарантирует качественного результата. К тому же это повлечет достаточно заметные финансовые затраты. Поэтому есть смысл попытаться произвести замену сайлентблоков на ВАЗ 2110 самостоятельно, пользуясь помощью многочисленных видеороликов и более опытных товарищей.

Замена сайлентблоков передних рычагов ВАЗ 2110 своими руками производится с помощью набора несложных инструментов. Но стоит помнить, что на передней балке два подобных элемента, последовательность смены которых немного отличается.

Замена верхнего сайлентблока

Для смены нужно выполнить следующие действия:

Поднять автомобиль с помощью домкрата или подъемника. В первом случае возникает необходимость жесткой фиксации, поэтому нужно включить ручной тормоз и обеспечить неподвижность колес.
Снять колесо, а также открутить и демонтировать опору. Скорее всего возникнут проблемы с беспрепятственным извлечением, поэтому для ускорения процесса можно не сильно ударить молотком по сошке, желательно через мягкую вставку или ткань.
После этого можно беспрепятственно демонтировать верхний рычаг.
На нем расположен болт, который необходимо раскрутить и извлечь.
Далее производится демонтаж непосредственно сайлентблока

Произвести его можно при помощи молотка и зубила, с особой точностью и осторожностью, чтобы не повредить другие детали. В особо сложных случаях можно высверлить его с помощью дрели.
Новый сайлентблок промазать герметиком и установить в гнездо

При этом можно использовать старый сайлентблок для создания мягкой прослойки, которая поможет сохранить целостность новой детали при установке.

Устранить осевой люфт можно либо полной заменой столба, либо закручиванием с двух сторон дополнительных шайб. Первый из способов — замена передних стоек на ВАЗ 2110 — можно даже осуществить своими руками, однако часто это не помогает из-за низкого качества деталей и их высокой стоимости. При использовании второго варианта возможно сокращение пространства для сайлентблока. Это потребует его уменьшения вручную, что сократит срок службы. Каждый из методов имеет свои недостатки, при выборе нужно ориентироваться на степень износа.

Замена нижнего сайлентблока

Процедура немного сложнее предыдущей, однако также будет посильной для автовладельца.

  1. Снять стойки стабилизатора — это обеспечит подвижность рычага.
  2. Раскрутить все удерживающие гайки и извлечь их.
  3. Извлечь нижние сайлентблоки и установить новые с той же последовательностью, что и верхние.
  4. Особенностью замены является необходимость проводить работы при загруженном автомобиле. В противном случае установка пройдет неправильно, и детали вскоре придется менять вновь.

Как становится понятно даже из описания процесса, замена передних сайлентблоков ВАЗ 2110 своими руками займет достаточно небольшое время и будет вполне осуществимой. В случае, отсутствия желания или технических возможностей, есть смысл обратиться на СТО. При ее выборе нужно быть уверенным в качестве проводимых работ, так как сайлентблок является одной из важнейших деталей, обеспечивающих качественное управление автомобилем и безопасность всех пассажиров и водителя.

Преимущества подвески “Макферсон”

Среди преимуществ можно выделить простоту и достаточную надежность. Стойка выполняет функции как амортизатора, так и поворотного механизма

Обратите внимание на то, что сбоку к амортизационной стойке приварен поворотный кулак

К нему производится крепление подвижного шарнира рулевого наконечника. Снизу находится нижний рычаг передней подвески, он связан со ступицей посредством шаровой опоры. Шток амортизатора вращается в опорном подшипнике.

  1. Шаровая опора (внизу).
  2. Опорный подшипник (вверху).
  3. Рулевой наконечник.

None

Начать стоит с того, что подвеска такого типа предназначена для нормальной спокойной езды по ровным дорогам. Другими словами, подвеска ВАЗ 2110 (передняя) идеально подходит для эксплуатации автомобиля в городском режиме. Если много ездить по бездорожью, то элементы подвески быстро выходят из строя.

С этой точки зрения намного эффективнее оказывается двухрычажный тип. Именно по этой причине на внедорожниках (например, автомобилях «Нива») используется двухрычажная подвеска. Несмотря на то что у нее более сложная конструкция, работает она эффективнее во много раз.

Среди недостатков подвески “Макферсон” можно выделить и ее жесткость. Если применяется данный тип подвески, то в автомобиле должна быть очень хорошая звукоизоляция. А главное – все пластиковые элементы должны крепко держаться на своих местах.

Желательно даже использовать смягчающие материалы, чтобы минимизировать количество скрипов и прочих звуков. Причем причиной посторонних звуков может быть также изношенная пружина передней подвески. Если она имеет недостаточную длину, то работа всей конструкции оказывается неэффективной.

Основа всей конструкции – это амортизационная стойка. На ней находится пружина передней подвески. Работа всего механизма максимально эффективной оказывается, если эти элементы находятся в хорошем состоянии.

В частности, внутри стойки должно быть достаточное количество масла. А пружина не должна быть «просевшей». Если эксплуатация автомобиля происходит в жестких условиях долгое время, то длина пружины уменьшается постепенно.

Несмотря на ее кажущуюся жесткость и прочность, витки становятся ближе друг к другу. Даже половина сантиметра просадки даст о себе знать – вся подвеска начнет работать неэффективно. Это один из элементов, из которых состоит передняя подвеска ВАЗ 2110.

Ремонт ее выполнить можно даже своими силами. Что касается самого амортизатора, то старайтесь держать его в чистоте. В частности, обязательно нужно менять пыльник, если на нем вдруг появились надрезы или трещины.

Попадание даже небольшого количества пыли даст о себе знать очень скоро. Обязательно разрушится сальник, а масло начнет выходить наружу.

Устройство передней подвески на ВАЗ-2110 устройство, конструкция

Передняя подвеска ВАЗ-2110: устройство и конструкция

Для чего нужна подвеска и какая на ней лежит ответственность, каждый знает ещё с автошколы, если не со школы

Поэтому заострять внимание на общих сентенциях не станем, а сразу перейдём к делу

ВАЗ-2110 получил в наследство от восьмёрки и девятки подвеску МакФерсон, разработанную ещё в 70-х годах прошлого века и испытанную на опытных ВАЗ-2108.

Конечно, коррективы в конструкцию вносились и сегодня она выглядит так:

Схема подвески.

Как видно из схемы, ничего сложного в конструкции нет, нет и ничего лишнего. Спартанская подвеска десятого семейства относится к типу независимых подвесок с гидравлическими амортизационными стойками, витыми пружинами 7 на нижних (23) поперечных рычагах. Правый и левый рычаги шарнирно, с помощью сайлентблоков, соединены стабилизатором поперечной устойчивости. Стабилизатор необходим для сохранения устойчивости автомобиля в поворотах и при активном маневрировании. Он представляет собой штангу из пружинистой стали с изгибом для глушителя.

Передняя стойка

Самый важный, дорогой и требующий постоянного ухода узел — передняя амортизаторная стойка (16).

Где-то тут спряталась стойка подвески!

В нижней части стойка крепится к поворотному кулаку 19 с помощью двух болтов, один из которых (18) эксцентриковый. Поворотом этого болта, отпустив гайку 17, регулируют угол развала передних колес. Передняя пружина опирается на опорную чашку 6 снизу и на верхнюю опорную чашку 10. Для предотвращения пробоя подвески на штоке амортизатора установлен демпфер сжатия 9.

Сама же стойка сверху упирается чашку 12, которая выполнена в сборе с поворотным подшипником 11. Верхняя опора — это отдельный узел, она фиксируется к брызговику кузова с помощью трёх самоконтрящихся гаек. Опора имеет некоторую эластичность для того, чтобы поглощать высокочастотные колебания и не передавать их на кузов, а свободный поворот вокруг своей оси стойке и переднему управляемому колесу обеспечивает верхний подшипник 11 и нижняя шаровая опора 1.

Передние стойки масляные, разборные.

Пружины передней подвески.

Опоры передних стоек.

Амортизаторы передних стоек и защитные чехлы.

Рабочий амортизатор установлен в корпусе стойки. При необходимости или при выборе амортизатора другого типа (газовый, газо-масляный), всегда есть возможность вынуть его из корпуса стойки, отремонтировать или заменить. При этом нужно учитывать, что восьмерочный амортизатор не подходит на десятку, поскольку на 2110 корпус стойки короче, хотя конструкция выглядит идентично.

Шаровая опора и нижний рычаг

Именно шаровая опора принимает на себя все нагрузки — тормозные, разгонные, продольные и поперечные, а кроме того, она является нижней точкой опоры поворотного кулака.

Узел крепления шаровой опоры.

Опора 1 фиксируется на нижнем рычаге с помощью трёх глухих болтов. Разбирая этот узел, нужно быть предельно аккуратным, поскольку отверстия в поворотном кулаке для болтов крепления опоры не сквозные и при неаккуратном обращении можно запросто сорвать головки или сломать тело болта. Если это произойдёт, придётся высверливать остатки болта или же менять поворотный кулак. Это трудоёмкая и дорогая работа.

Шаровая опора с чехлом.

Нижний рычаг подвески с сайлентблоками.

Растяжки

Для предотвращения залома нижнего рычага и снятия с него тормозных и разгонных нагрузок, к нему закреплены растяжки, второй конец которых зафиксирован через сайлентблок к балке передней подвески.

Передняя подвеска ВАЗ-2110.

Растяжки выполняют ещё одну важную функцию: с их помощью регулируют угол продольного наклона поворотной оси. Этот угол сильно влияет на устойчивость автомобиля и на его поведение при маневрировании. Регулировка проводится шайбами, установленными на обоих концах растяжки.

Поворотный кулак

Не менее важная деталь — поворотный кулак.

Узел поворотного кулака и ступицы.

Именно он отвечает за сохранность и фиксацию ступичного подшипника. В кулаке подшипник удерживается с помощью двух стопорных колец. Тип подшипника — радиально-упорный, двухрядный. Он не требует регулировки весь период эксплуатации.

Во внутреннюю обойму запрессована сама ступица, а фиксируется она гайкой, причём справа и слева гайки одинаковые, имеют правую резьбу.

Поворотный кулак.

Подшипник ступицы.

Выводы

Вкратце, так устроена подвеска ВАЗ-2110. Мы рассмотрели только основные элементы конструкции, но суть понятна — ремонт и обслуживание передней подвески десятки совсем не сложная процедура, главное, знать её устройство и своевременно выявлять и устранять неисправности. Берегите подвеску и пусть у вас под колёсами будут только ровные дороги!

https://youtube.com/watch?v=gS1brgDQlSk

Проверка

Чтобы у вас не возникли проблемы непосредственно во время движения по дороге, настоятельно рекомендуется проверять переднюю подвеску в целях профилактики, а также незамедлительно реагировать при появлении первых же признаков неисправностей.

Специалисты рекомендуют обращать особое внимание на защитные чехлы шарниров, следить за их состоянием, а также проверять переднюю подвеску на предмет механических повреждений.
Убедитесь, что ни рычаг передней подвески ВАЗ 2110, ни любой другой элемент не имеет трещин или других видимых повреждений. Уделите внимание проверке местам соединений элементов.
Если компоненты деформировались, угол колес вероятнее всего нарушится, и отрегулировать их уже не удастся.
Проверьте шаровые опоры, шарниры, верхние опоры стек, подушки

Если на резиновых элементах имеются разрывы, они подлежат обязательной замене.
Замерьте расстояние между нижним рычагом и тормозным диском. Так можно проверить состояние шарнира подвески. Если расстояние составляет более 0,8 миллиметра, шарнир обязательно меняется на новый.
Если буфер имеет следы разрушения, его следует сразу заменить.
Пружину меняют при условии, что она вышла из строя или просела.
Шаровые шарниры заменяют при их износе или деформации. Другие шарниры подлежат замене, если износились они или стойки штанги стабилизатора.
Все резиновые элементы меняются при условиях деформации или разрушения.
Если крепеж верхней опоры стойки к кузову ослаб, просто постарайтесь подтянуть крепление. Серьезного вмешательства не потребуется, вероятнее всего.

Разобраться в устройстве передней подвески, а также на слух или визуально определить ее неисправности достаточно просто, несмотря на кажущуюся сложность устройства узла. Но к вопросу следует подходить внимательно, периодически проводить проверку состояния подвески, даже если на ее неисправность не указывают никакие шумы, стуки или поведение машины на дороге.

Для любого автомобиля лучше организовать профилактику, нежели потом втридорога платить за полноценный ремонт. Как и болезнь, проблемы с передней подвеской ВАЗ 2110 лучше не допустить на их подступах. Это дешевле, проще и правильнее со стороны автовладельца.

Ремонт передней подвески ВАЗ 2110 своими руками Подробная инструкция

В процессе эксплуатации автомобиля, наибольшую нагрузку принимает на себя его подвеска. От того, в каком техническом состоянии она находится, зависит не только безопасность, но и комфорт движения. Сегодня мы попробуем разобраться с тем, как провести ремонт передней подвески ВАЗ 2110 в домашних условиях.

Ремонт подвески своими руками

Стоит заметить, что большая часть ремонтных работ может быть выполнена своими силами, без привлечения дорогостоящих специалистов и пользования услугами сервисных центров или СТО. Итак, в первую очередь необходимо поставить машину на ручной тормоз и зафиксировать колёса противооткатными колодками. Весь процесс ремонта можно условно разделить на несколько этапов. Подробно разберём каждый из них:

Ремонт шаровых опор – снимают колесо и очищают элементы подвески от скопившейся грязи. С помощью домкрата слегка приподнимают переднюю часть автомобиля. Отворачивают гайку пальца верхней шаровой опоры и выпрессовывают палец из поворотного кулака. После его выхода, снимают крепление шаровой опоры и извлекают её из верхнего рычага вместе с защитным кожухом. Устанавливают новое устройство и проводят его сборку в обратной очерёдности. Нижняя опора меняется аналогичным образом;
Рычаги передней подвески – работу начинают со снятия верхнего элемента, для чего из шаровой опоры выпрессовывают палец поворотного кулака. Снимают болт кронштейна с бампера и откручивают крепёжные гайки с оси, после чего извлекают её, а сам рычаг снимают с авто. Посредством специального съёмника извлекают повреждённые сайлентблоки и устанавливают на их место новые. Сборку проводят в обратном порядке. Нижний элемент снимать не обязательно, достаточно лишь открутить гайки на его оси и с помощью съёмника вынуть шарниры на резинометаллической основе, поставить на их место новые и затянуть гайки. Снятие проводят только лишь в случае повреждения детали, что, впрочем, встречается достаточно редко;

Амортизатор – для замены данного компонента откручивают крепёжную гайку, расположенную на его штоке. Снимают с него все установленные шайбы и верхнюю резиновую подушку. Откручивают нижний кронштейн амортизатора, который соединяет его с нижним рычагом. Извлекают сломанную деталь через технологическое отверстие. Снимают крепёжный кронштейн и устанавливают новый амортизатор. Сборку выполняют в обратной очерёдности

Важно помнить, что даже если сломался один амортизатор, замене подлежат оба;

Пружина – в первую очередь снимают амортизатор и отсоединяют стабилизатор устойчивости от рычага. Ослабляют крепёжные гайки на нижней оси, слегка поджимают домкратом нижний рычаг и при помощи подъёмника извлекают из него палец шаровой опоры. Опускают домкрат, слегка ослабляя пружину, и посредством лопатки вынимают её из опорной чашки расположенной снизу. Сжимают новую пружину с помощью специальных стяжек и ставят её на место. Используя домкрат, слегка поджимают нижний рычаг вверх и вставляют в поворотный кулак шаровую опору. Фиксируют её и после этого убирают с пружины фиксаторы. Оставшиеся части подвески собирают в порядке, обратном тому в котором они были демонтированы.

Вместо послесловия

В целом, стоит признать, что самостоятельный ремонт передней подвески на автомобилях ВАЗ 2110 особой сложностью не отличается. Впрочем, он способен вызывать определённые трудности, поэтому рекомендуем вам соблюдать все описанные выше рекомендации. Будьте внимательны и всё у вас обязательно получится.

Развал: советы по самостоятельному проведению

Этот процесс труднее, чем регулировка схождения.

  1. Поднимите автомобиль, чтобы его колёса не касались земли.
  2. Установите колёса в положение для езды по прямой.
  3. Мелом сделайте пометки в максимально верхней и самой нижней частях обода колеса.
  4. Разместите на крыле шнур с грузом — таким образом, чтобы он и ваши пометки располагались в одной плоскости. Измерьте расстояние от шнура до каждой метки (мерить надо расстояние от шнура до диска, т.е. ориентируйтесь по нижней части метки). Запишите результат.
  5. Немного прокатите машину вперёд, чтобы колёса провернулись на 90 градусов. Сделайте новые метки в верхней и нижней частях, повторите процедуру с грузом и линейкой. Опять запишите результат.

Так надо мерить расстояние от колеса до шнура с отвесомРазница в расстояниях между шнуром каждой из меток должна составлять ± 1 мм для машин с передним приводом и ± 3 мм в авто с задними ведущими колёсами. Если это так — с развалом всё в порядке. Если нет — выполните следующие действия.

  1. Домкратом приподнимите авто. Снимите колесо. Открутите 2 болта, которые присоединяют кронштейн амортизаторной стойки к поворотному кулаку.
  2. На поворотном кулаке расположен специальный болт. При его повороте деталь будет двигаться внутрь или наружу. Ваша задача на этом этапе — разместить кулак таким образом, чтобы колёса заняли правильное положение.
  3. Подтяните болты и поставьте колесо на место. Прокатите автомобиль вперёд на пару метров. Опять подвесьте шнур и измерьте расстояние от него до меток. Если расстояние нормализовалось, вы справились с регулировкой развала. Если нет — снимите колесо и повторяйте действия с поворотным кулаком до победного.

Главное, что требуется для самостоятельного развала-схождения — это точность и аккуратность. Внимательно следите за каждым показателем, от правильности замеров зависит успех всей работы.

Развал схождение своими руками ваз 2110 вполне реально исправить, используя при этом простые приспособления и подручные средства.

В первую очередь стоит отметить, что замена рулевого шарнира или же амортизаторов приводит к значительному изменению углов, которое в последствие потребует регулировки. Как правило, в большинстве случаев достаточно отрегулировать всего лишь два данных параметра: углы схождения и развала колес. Кроме того, существует третий параметр, а именно угол продольного наклона шкворня, который нуждается в корректировке значительно реже остальных.

ДиагностикаИтак, для того чтобы отрегулировать схождение колес делать замеры удобней всего при помощи специальной линейки, при этом наиболее комфортно работать на яме. Кроме того, не забудьте расположить руль строго в положение прямолинейного движения. Прежде чем корректировать развал схождение своими руками ваз 2110, необходимо с внутренней стороны колес нанести метки, для этого можно использовать мел. После того, как создадите в линейке натяг, ее нужно установить, уперев двумя концами в ранее намеченные точки. Затем слегка встряхните линейку, а далее совместите «ноль» с указателем.

Развал-схождение на ВАЗ 2110Не забудьте зафиксировать шкалу. После этого прокатите машину немного вперед, чтобы линейка сместилась вместе с колесами, но при этом не коснулась подвески или же кузова. Затем необходимо проверить показания. Развал схождение своими руками ВАЗ 2110 вполне реально откорректировать, не имея особого опыта.

Регулировка схожденияИтак, если на автомобиле расстояние между колесами, расположенными сзади, меньше чем спереди, то необходимо укорачивать рулевые тяги, а если больше — то наоборот удлинять. Стоит отметить, что проводить подобные корректировки необходимо практически после каждого ремонта ходовой части автомобиля. Кроме того, даже если вы не проводили каких-либо ремонтных работ, обязательно проводите диагностику автомобиля, по крайней мере, каждые полгода.

Для того чтобы не регулировать развал схождение не пришлось проводить после ремонта, прежде чем разбирать подвеску нужно метить абсолютно все разъединяемые соединения, если нет под рукой мела, то можно обойтись краской или же зубилом. Кроме того, следует считать количество оборотов во время выворачивания наконечников из тяг.

Впрочем, развал схождение своими руками ВАЗ 2110 вполне обычная процедура, с которой сможет без особого труда справиться любой опытный автомобилист

Благодарю за внимание

Многие неисправности действительно можно сделать самостоятельно, придерживаясь советов и рекомендаций специалистов. Далее в статье мы рассмотрим, как своими руками производится развал-схождение ВАЗ-2110 и в какой последовательности.

Выводы

Специального инструментария потребуется не так уж и много. Сейчас этой технологией почти не пользуются, поскольку существуют современные компьютерные стенды для проведения регулировки, которые все операции выполнят достаточно точно.

Читать дальше: Договор купли продажи на легковой автомобиль

После замены амортизаторов на передних колесах, необходимо сделать геометрию колес. Что нам понадобится для того, чтобы сделать развал-схождение.

Нам понадобится: набор инструментов:

и два вот таких блина, спокойно вращающиеся вокруг своей оси.

Думаю сделать их самостоятельно несложно. Между собой они должны быть независимыми, так как при регулировке одного колеса, второе должно стоять, не меняя положение. Также нам понадобится вот такой отвес:

и две равные планки.

В нашем случае они по 60 сантиметров. Ещё нам пригодится рулетка и два куска алюминиевой проволоки. Первым делом нужно проверить уровнем кривизну пола помещения, где собираетесь производить регулировку.

Если полы неровные, то устанавливая блины, нужно добиться одинакового уровня между ними. Теперь загоняем автомобиль на наши блины, вот в эту часть передними колесами,

для того, чтобы можно было сделать развал.

Когда закончим с развалом, то переставим автомобиль по центру блинов, для регулировки схождения. На автомобилях с передним приводом типа: Самара, Лада, 2108-2110, развал колес может быть как отрицательным, так и положительным.

Мы будем делать развал отрицательный, то есть колеса будут стоять буквой “М”, и сделаем мы его где-то около 1 мин. 30 сек.

Процесс регулировки развал/схождения.

Если угол развала отличается от нормы, то отрегулируйте его. Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт, установите необходимый угол развала колес. По окончании регулировки затяните гайки моментом 88,2 Н·м (9 кгс·м).

После того, как мы отрегулировали развал, то получили показатели около 1м. 30сек. На нашем отвесе приварена пластина толщиной 2,2 мм.

Когда мы прикладываем его к диску, то уровень должен быть равным. Тесть пузырь находится по центру.

Читать дальше: Стоимость справки для вождения

Также регулируется развал и на втором колесе, там делаем такой же угол.

Теперь приступаем к регулировке схождения данных колес.

Переставляем автомобиль колесами по центру блинов. К передним дискам, вот таким образом крепим с помощью алюминиевой проволоки планку.

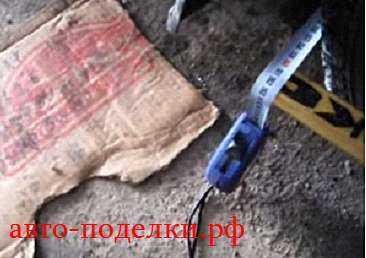

На краю планки есть небольшой гвоздик, за который мы закрепим рулетку.

Тоже самое делаем с обратной стороны. Теперь протягиваем капроновую нить с таким расчетом, чтобы она в этом месте не задевала обод.

На автомобилях Российского производства, задняя балка уже передней колеи колес. Поэтому нам нужно подложить под нить, на заднем колесе, обычную крышку от пластиковой бутылки.

С другой стороны все должно быть идентично. Далее делаем промеры передних колес рулеткой и начинаем регулировку схождения колес. Результаты всех замеров записываем на бумагу.

В нашем случае получилось:

  • передние часть колеса 163,7 см;
  • задние часть колеса 162,6 см:
  • левое колесо, зазор 8 мм;
  • с правой стороны получился зазор 5 мм.

В результате замеров у нас получилось расхождение в 11 мм. Зазор смотрим тут, то есть между ниткой и покрышкой.

Чтобы нам сделать схождение, нужно примерно выставить зазор 1-1,5мм., а ширина должна получиться 163,5 см.

Теперь регулируем схождение.

Схождение регулируется вращением регулировочных тяг при ослабленных стяжных болтах наконечников рулевых тяг.

Когда обе тяги подкручены, производим замеры . Должно получиться на переднем колесе следующее:

  • При замере в передней части колеса, расстояние должно быть 163,1 см;
  • При замере задней части колеса, расстояние между ними должно быть ровно 163 см., то есть мы видим разницу в один миллиметр;
  • Зазор между ниткой должен быть равен 1 мм.

Колесо с другой стороны должно быть с такими же показателями.

Данная регулировка колес весьма проста, которую свободно может сделать любой в гаражных условиях, не прибегая к никаким автосервисам. Также, такая регулировка поможет вам сэкономить деньги и нервы.

Сделав регулировку самостоятельно, вы будете намного спокойнее и увереннее, сами увидите результаты и останетесь довольны.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
