На панели приборов горит лампа ABS — неисправность датчика АБС по всей видимости или еще что то. Подскажите как проверить датчик антиблокировочной системы?

  • Загорелись лампочки после замены передних подшипников – 2 ответа
  • Двигатель не заводится, загорается неисправность АБС – 4 ответа
  • Отказывает электрооборудование после длительной стоянки в Фольксваген Пассат – 2 ответа
  • Какие основные датчики отвечают за запуск двигателя на холодную? – 2 ответа
  • Горят неисправности АБС и подушки безопасности, Фольксваген Пассат – 2 ответа

Собственноручно сможешь разве сопротивление да напряжение замерить и проверить проводку. Работоспособность датчика абс проверить лучше всего естественно осциллографом подключить и покрутив колесо увидим синусоиду (замер частоты и уровня колебания импульсов, передаваемых датчиком), можно цешку стрелочную (увидим отклонение стрелки), цифровая цешка покажет увеличение напряжения.

Этот номер не пройдет на новых на новых машинках, там нет сектора, там намагничен подшипник и в качестве датчика стоит датчик холла.

Для проверки исправности можно изготовить «пробник», состоящий из обыкновенного сопротивления на 900 – 1200 с проводами, заканчивающимися отдельными штырьками, которые «входят» в разъем. — Выворачивая колеса в одну и другую сторону попеременно подсоединять «пробник» к разъемам, включать зажигание и смотреть на поведение лампочки ABS на панели приборов. Если при подсоединении «пробника» к одному из разъемов лампочка погаснет – неисправность заключается именно в этом датчике.

Теперь поподробнее о проверке датчика тестером. Для того, чтобы проверить датчик АБС нужен мультиметр (тестер). Проверяем сопротивление, на разных авто оно разное (1,2–1,8 кОм), в общем все датчики должны иметь приблизительно одинаковое значение. При этом шевелишь провода к датчику в тех местах, где они чаще всего гнутся (между кузовом и ступицей), показания мультиметра не должны изменяться, иначе в проводке обрыв. Если вышеописанный тест проходит, то переключаешь мультиметр в режим измерения по напряжению, раскручиваешь колесо до 50 об/мин и измеряешь напряжение, выдаваемое датчиком. Величину напряжения где то около 2В (на всех датчиках одно и то же).

Таким образом, если сопротивление в норме, датчик жив. Но помни что подручными средствами можно проверишь только сопротивление и напряжение датчика системы ESP. Но чтобы убедится в его работоспособности, надо как минимум вагком подключить, поскольку кроме исправности проводки и обмотки датчика, есть проблема с регулировкой зазора (угол считывание), которая и диагностируется VAG-комом.

Задача антиблокировочной системы (ABS), установленной на подавляющем большинстве современных автомобилей, – не допускать движение машины «юзом» во время резкого торможения. Для этого в каждую ступицу вмонтирован специальный приборчик, передающий информацию о вращении колеса электронному блоку управления. Поскольку неисправность данного элемента нередко является причиной отказа системы, хозяину авто следует знать, как проверить датчик АБС в гаражных условиях.

Признаки неисправности датчиков

О том, что необходима проверка датчика АБС, свидетельствуют такие симптомы:

  • при резком торможении либо на скользкой дороге автомобиль движется «юзом» и уходит в занос;
  • отсутствует характерный звук срабатывания ABS – частое постукивание или треск со стороны заблокированного колеса (разновидность шума зависит от марки авто);
  • на приборной панели загорается контрольная лампа неполадки антиблокировочной системы.

Если в силу разных причин нарушена работоспособность нескольких датчиков, то на панели приборов дополнительно вспыхивает индикатор включения ручного тормоза либо неисправности тормозной системы. Эксплуатировать машину можно и дальше, но на скользких участках либо при экстренной остановке водителю придется работать вместо АБС – часто и резко нажимать педаль.

Альтернативный способ проверки

Когда под рукой нет мультиметра, проверить датчик ABS можно более простым способом. Он сработает, когда вышел из строя только один элемент, а не несколько. Диагностика выполняется так:

  1. Рассоедините разъем на датчике одного колеса. Далее, необходимо завести мотор и проехать несколько метров.
  2. Если загорелась вторая лампочка неполадок тормозной системы (или ручного тормоза), то проверяемый элемент исправен. Подключите колодку и повторите операцию на следующем колесе.
  3. При одном поломанном датчике светится индикатор АБС, а при двух и более – лампа ручного тормоза. Когда второй индикатор на панели не загорится, значит, вы отключили неисправный элемент.

Способ позволяет определить местонахождение неполадки, но не ее характер. Для более точной диагностики нужно использовать тестер с омметром.

Одним словом опять выскочила ошибка АБС и меня это очень напрягало( С работами связанными с ремонтом и диагностикой АБС можно ознакомиться здесь:www.drive2.ru/l/7578229/, www.drive2.ru/l/9620043/, www.drive2.ru/l/10363442/, www.drive2.ru/l/4877265/, www.drive2.ru/l/7008001/, www.drive2.ru/l/7497219/, www.drive2.ru/l/7578229/, www.drive2.ru/l/8902816/, www.drive2.ru/l/9620043/. Вообщем много воды утекло и денег немало(. Уже думал пропаять сам блок АБС, но никак не решался(. Потом бабахнул запись www.drive2.ru/l/10363442/ и ребята подсказали, что надо начать с диагностики и как минимум прозвонить датчики АБС. Уже давно хотел себе иметь в машине да и под рукой никогда не помешает тестер. Хватит брать на прокат у знакомых-решился, пошел на рынок и прикупил за 100 грн.

Рад как дитя начал прозванивать датчики АБС по кругу). Начал с заднего левого, так как год назад мне автоэлектрик его пропаивал и дотачивал кусок провода с датчика АБС Sprintera). Вообщем много текста), дальше пойдут фото)

Как устроен датчик

Разные производители на своих автомобилях устанавливают разные версии и реализации антиблокировочных систем. Можно выделить несколько видов датчиков. Одни из них функционируют на принцип магниторезистивного эффекта, другие же работают на базе эффекта Холла. Существуют пассивные и активные датчики.

Пассивные датчики – это индуктивные датчики скорости. Конструкции и принцип действия предельно просты. В основе лежит обыкновенная катушка индуктивности, намотанная с использованием тонкого медного провода. Внутри катушки установлен мощный магнит и железный сердечник – также магнитный. Торцевая часть катушки с сердечником установлена напротив магнитного кольца, установленного на ступице.

Датчик работает на принципе электромагнитной индукции. Пока катушка находится в покое, то на выходах датчика отсутствует какой-либо сигнал. Когда автомобиль начнет свое движение, то около сердечника датчика будет двигаться зубчатый ротор кольца. Это приведет к изменению магнитного поля, проходящего через катушку.

За счет переменного магнитного поля в катушки образуется переменный ток, которой и передается в блок управления. Такая система не подвержена помехам и грязи, но начинает работать только при наборе скорости 5-7 км/ч.

Активный аналог появился в 90-х годах. Датчики работают по принципу полупроводникового диода – меняется направление электрического тока под воздействием магнитных полей. Такие датчики называют магниторезистивными. Существует также датчик Холла, где ток возникает в резисторе, помещенном в магнитное поле.

Магнитное поле создается посредством специального кольца, которое закрепляется на ступице автомобиля и вращается вместе со ступицей. В случае с пассивными датчиками, любые изменения в магнитном поле ведут к изменениям в направлении электронов – в результате изменяется сопротивление. Эти изменения сопротивления и фиксируются электронным модулем или ЭБУ.

В варианте с активными датчиками меняющееся магнитное поле заставляет электроны двигаться в один конец элемента. В результате формируется напряжение, передающееся в ЭБУ.

Можно ли починить неисправный сенсор

Если повреждена обмотка элемента, некоторые автовладельцы выходят из ситуации путем перемотки катушки. Однако, практика показывает, что восстановить работоспособность таким образом можно далеко не всегда.

9. Антиблокировочная система тормозов (ABS)

Места установки компонентов ABS/ESP

  1. Гидравлический блок ABS (N55).
  2. Гидронасос системы регулирования динамики движения (V156).
  3. Блок управления ABS/EDS/ASR и ESP(J104).
  4. Контрольная лампа ABS (K47).
  5. Контрольная лампа ESP и ASR (K155).
  6. Контрольная лампа тормозной системы (K118).
  7. Датчик вращения вокруг вертикальной оси (G202).
  8. Датчик поперечных ускорений (G200).
  9. Комбинированный датчик поперечных ускорений (G200) и датчик вращения вокруг вертикальной оси (G202).
  10. Датчик угла поворота рулевого колеса (G85).
  11. Диагностический разъем.
  12. Выключатель стоп-сигнала (F) и датчик на педали тормоза (F47).
  13. Ротор переднего правого и левого датчика числа оборотов.
  14. Передний правый датчик числа оборотов (G45)/передний левый датчик числа оборотов (G47).
  15. Ротор заднего правого и левого датчика числа оборотов (рисунок для полноприводных автомобилей).
  16. Задний правый датчик числа оборотов (G44)/задний левый датчик числа оборотов (G46) (рисунок для полноприводных автомобилей).

Антиблокировочная система тормозов (ABS) служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, предотвращая блокировку колес. ABS обеспечивает следующие преимущества:

1. Объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении.

2. Сокращение тормозного пути при экстренном торможении с сохранением устойчивости и управляемости автомобиля, в том числе и в повороте.

На случай неисправности системы предусмотрена функция диагностики и система отказоустойчивости.

Гидравлический блок получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков скорости вращения колес.

На основании этой информации блок управления определяет оптимальный режим торможения колес.

Внимание: — В основном антиблокировочная система не требует техобслуживания. — Работы по проверке, установке и ремонту должен проводить только специально обученный персонал

— Игнорирование указанных в руководстве по ремонту пунктов может привести к повреждению системы и снижению безопасности при управлении автомобилем.

Тормозная система с ABS является двухконтурной и диагональной. Усиление в тормозной системе осуществляется с помощью вакуумного усилителя.

Неисправности антиблокировочной системы (ABS) не влияют на тормозную систему. Обычная тормозная система также остается работоспособной и без ABS. В случае неисправности ABS следует считаться с изменением тормозного усилия. После загорания контрольной лампы ABS задние колеса при торможении могут преждевременно заблокироваться.

Составные элементы

  1. Двуполостный главный тормозной цилиндр.
  2. Гайка, самоконтрящаяся, момент затяжки 49 Н·м.
  3. Крышка.
  4. Бачок с тормозной жидкостью.
  5. Тормозной трубопровод (главный тормозной цилиндр — контур цилиндра толкателя к гидронасосу системы регулирования динамики движения, обозначение на гидронасосе системы регулирования динамики движения “HZ”).
  6. Усилитель тормозов.
  7. Соединение для тормозной магистрали (к заднему левому тормозному суппорту, маркировка на гидравлическом блоке “HL”).
  8. Соединение для тормозной магистрали (r заднему правому тормозному суппорту, маркировка на гидравлическом блоке “HR”).
  9. Резиновый демпфер.
  10. Болт с шестигранной головкой, момент затяжки 9 Н·м.
  11. Тормозной трубопровод (главный тормозной цилиндр — контур плавающего цилиндра к гидравлического блоку, маркировка на гидравлическом блоке “HZ2”).
  12. Тормозной трубопровод (гидравлический блок к гидронасосу системы регулирования динамики движения, маркировка на гидравлическом блоке “VLP”).
  13. Тормозной трубопровод (к переднему левому тормозному суппорту, маркировка на гидравлическом блоке “VL”).
  14. Шестигранная гайка, момент затяжки М8 — 12 Н·м, М6 — 9 Н·м.
  15. Резьбовой палец.
  16. Тормозной трубопровод (к переднему правому тормозному суппорту, маркировка на гидравлическом блоке “VR”).
  17. Гидравлический блок ABS.
  18. Кронштейн.
  19. Кронштейн.
  20. Гидронасос системы регулирования динамики движения.
  21. Датчик давления тормозной системы (при неисправности всегда заменять вместе с гидронасосом системы регулирования динамики движения).
  22. Соединение для подвода тормозной жидкости от бачка тормозной системы (обозначение на гидронасосе системы регулирования динамики движения “BA”).
  23. Штекерное соединение гидронасоса системы регулирования динамики движения.
  24. Болт, внутренний Torx T45, момент затяжки 25 Н·м.

Снятие и установка

Примечание — Гидравлический блок и возвратный насос ABS собраны в один узел и при неисправности должны заменяться в сборе. — Гидронасос ESP и датчик давления в тормозной системе являются одним узлом и при неисправности должны заменяться в сборе.

Ремонт блока управления ABS — электронная часть — бортжурнал Volkswagen Passat 1.8AT ADR 1999 года на DRIVE2

Дисклеймер

Описанные инструкции опубликованы в справочных целях и не является руководством к действию. Автор не несет ответственности за какой-либо прямой, непрямой, особый или иной косвенный ущерб в результате использования информации.

Ремонт блока управления ABS — электронная частьСистема ABS не работала с момента покупки автомобиля (2015г.). Бывший хозяин при моем осмотре сказал, что гирлянда из ошибок по тормозам и абс на приборке из-за датчика на левом переднем колесе, впрочем, это очень-очень популярная отговорка продавцов…

Много читал, изучал отчеты. Очень популярным решением было вскрытие блока и пропайка 2-х контактов. Но, однажды, наткнулся на отчет Rom-76 — Ремонт блока АБС (ABS). Суть: эти 2 контакта, которые обычно пропаивают, подводят массу на корпус — пластину на которой расположены электронные элементы в блоке, и проще напрямую подать эту самую массу на пластину, чем паять провода толщиной с волос. Однако, я не заметил, что у меня другой блок, он даже банально другого размера… Но это было позже, сначало этот самый блок нужно снять.

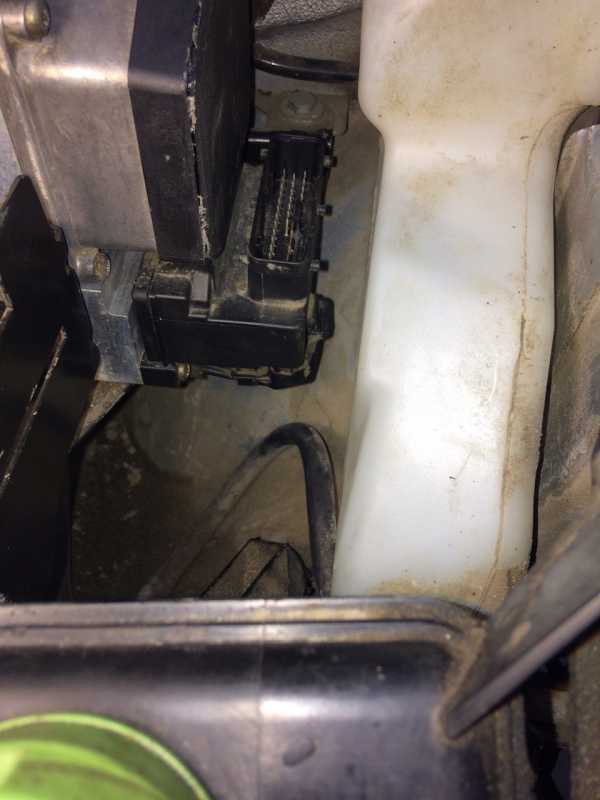

1. снять левое переднее колесо, снять подкрылок, открутить бачки омывателя и ГУРа и открутить 6 торксов на абс;

Полный размер

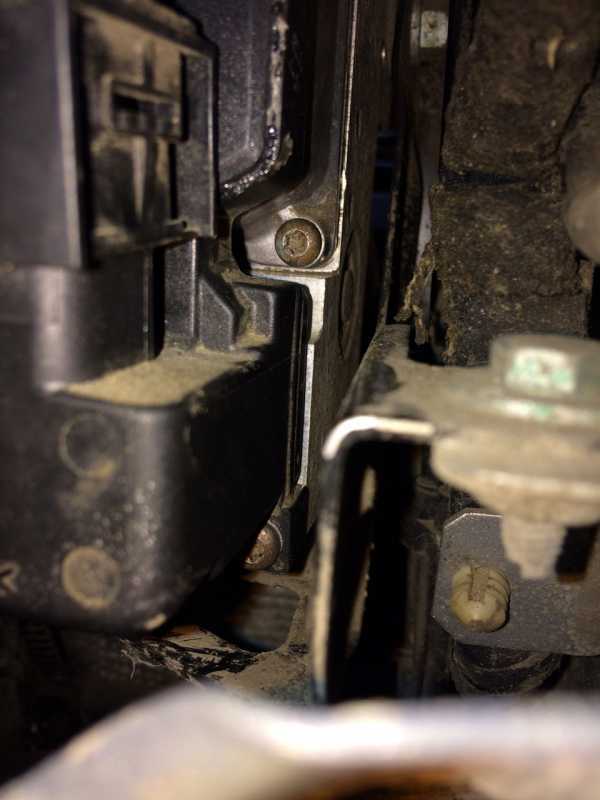

На фото самый проблемный торкс уже откручен — в центре фото

После снятия электронной части ездить можно, только настоятельно рекомендую огородить отключенные фишки от пыли и влаги.

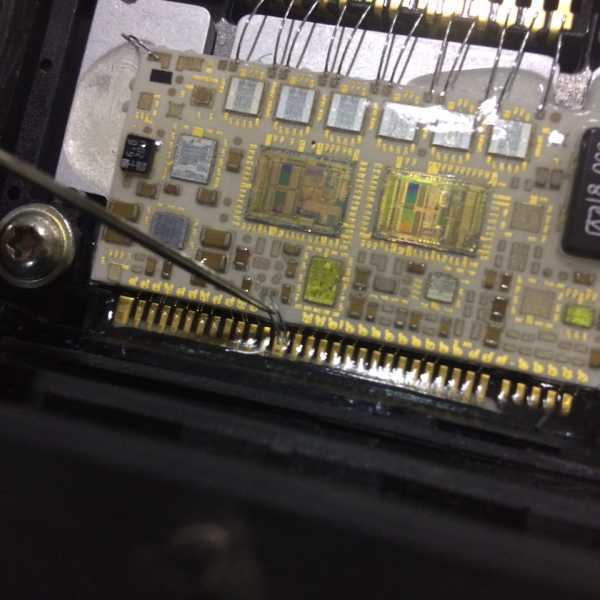

РемонтСледуя инструкции, разметил на крышке место где можно вкручивать болт/саморез для подвода массы. И только на этом моменте я заметил, что мой блок значительно меньше — когда у Rom-76 эта площадка оказалась примерно посередине, у меня там крышка почти заканчивалась. Долго перемерял, перепроверял, заново посмотрел фото и понял, что блоки действительно разные. Пришлось вскрывать.

Полный размер

размеченная область

Внутренности блоков тоже отличаются, мой блок проще, видимо из-за отсутствия CAN-шины.Вместо скручивания было решено напаять проводник напрямую.

Полный размер

Подручными средствами сделал отверстие в крышке

Полный размер

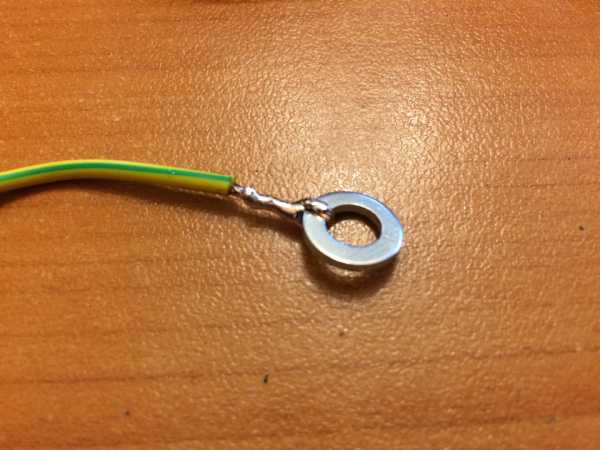

кольцевой клеммы под рукой не было (действие происходит ночью, круглосуточный автомагазин далеко)

Полный размер

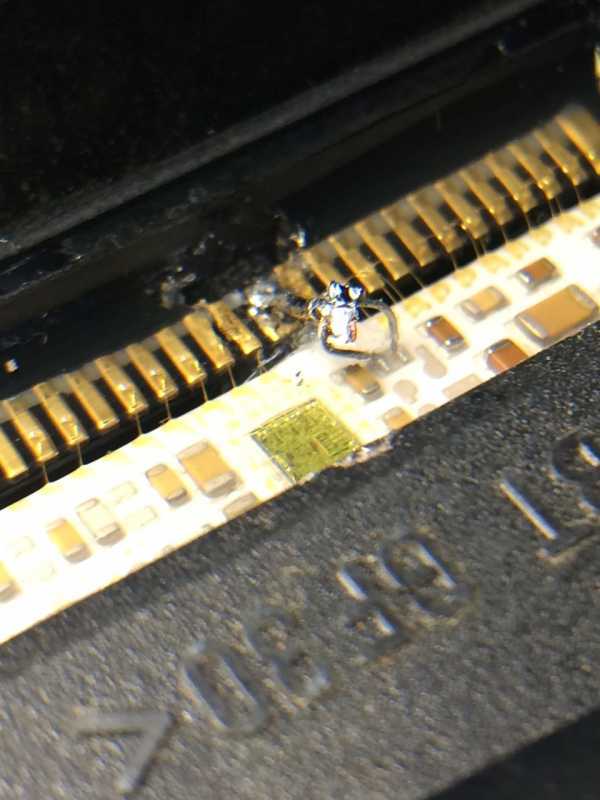

провод сбоку пластины плотно заткнул к корпусу и залил оловом

Полный размер

заклеивал и герметизировал чем было… да да полное рукожопство, но как есть.

Вот что получилось

Установка и тестирование

Полный размер

итоговый общий вид

Полный размер

зажигание — тишина (раньше 3 надоедливых писка). заводим — тишина. впервые за 2 года на приборе не горело ни одной лампы.

200км — полет нормальный.Спасибо, за потраченное на чтение время.

Снятие и установка элементов антиблокировочной системы тормозов (АБС)

Рис. 19.1 б.в. Снимите колёсный датчик…

Рис. 19.16,6. …и его втулку из поворотного кулака

1 Отсоедините от аккумулятора отрицательный провод. При необходимости снимите верхнюю крышку двигателя.

2 При необходимости отверните крепёжный винт и снимите пластиковую крышку гидравлического блока.

3 Отсоедините фиксатор и отсоедините от блока основной электрический разъём.

4 При необходимости отверните крепёжную гайку и отсоедините провод заземления от блока.

5 Поддомкратьте передок автомобиля и установите его на подставки. Снимите переднее левое колесо.

6 Наденьте на клапан для прокачки тормозного механизма левого колеса шланг. Другой конец шланга поместите в сосуд стормознойжидкостью (см. параграф 2). Откачайте через шланг тормозную жидкость, но воздуха в систему попасть не должно. Нажмите на педаль тормоза и положите на неё кирпич, чтобы удерживать её в нажатом положении и дальше.

7 Очистите поверхность, прилегающую к штуцерам гидравлического блока, и навесьте на трубки бирки, чтобы сборка была лёгкой и быстрой. Отверните гайки штуцеров и отсоедините трубки от блока. Заткните трубки и отверстия блока, чтобы уменьшить потери жидкости и предотвратить попадание грязи в магистраль системы.

8 Отверните гайки, крепящие гидравлический блок, и выньте его из моторного отсека. При необходимости после этого можно снять кронштейн блока. Если опоры блока повреждены или изношены, то замените их.

9 Установите гидравлический блок на место и затяните крепёжные гайки требуемым моментом.

10 Подсоедините трубки и затяните гайки их штуцеров требуемым моментом.

11 Подсоедините к блоку электрический разъём и при необходимости установите на блок пластиковую крышку.

12 Залейте в бачок чистую тормозную жидкость (см. «Еженедельные проверки») и подсоедините провод к аккумулятору.

13 Отпустите педаль тормоза. Прокачайте всю магистраль тормозной системы, как описано в параграфе 2 и, прежде чем выезжать на дорогу, проверьте работу тормозной системы. При первой же возможности проверьте работу тормозной системы у дилера VW.

Колёсный датчик АБС (передние колёса)

14 Подложите колодки под задние колёса, установите автомобиль на стояночный тормоз, «сорвите» гайкикреппения соответствующего переднего колеса. Поддомкратьте передок автомобиля и установите его на подставки (см. «Поддомкрачивание автомобиля и установка его на подставки»). Снимите переднее колесо.

15 Отсоедините провод датчика от всех креплений и отсоедините электрический разъём датчика.

16 Снимитедатчик.выдернувегоизгнеэда, затем выньте втулку (рис. 19.16,а, б).

17 Убедитесьвтом.чтоконтактныеповерх-ности стойки, втулки и датчика чистые, затем слегка смажьте консистентной смазкой втулку и датчик.

18 Вставьте на место втулку, затем вставьте в неё датчик.

19 Подсоедините провод датчика ко всем креплениям и подсоедините провод к электрическому разъёму.

20 Установите колесо, опустите автомобиль и затяните болты крепления колеса требуемым моментом.

Колёсный датчик АБС (задние колёса)

21 Подложите колодки под передние колёса, «сорвите» болты крепления соответствующего заднего колеса, поддомкратьте заднюю часть автомобиля и установите её на подставки (см. «Поддомкрачивание автомобиля и установка его на подставки»). Снимите заднее колесо.

22 Снимите подушку заднего сиденья, как описанов главе 11 и найдитеэлектрический разъём датчика АБС. Отсоедините его и отсоедините провод от всех креплений.

23 Внизу, под автомобилем отсоедините провод датчика от всех креплений. Отверните болты и снимите крышку со связующей поперечины. Снимите шайбу с кузова и вытяните провод датчика.

24 Аккуратно выньте датчик из связующей поперечины (рис. 19.24).

25 Убедитесь в том, что контактные поверхности датчика, втулки и поперечины чистые и сухие, затем слегка смажьте консистентной смазкой втулку и датчик.

26 Вставьте на место втулку, затем вставьте в неё датчик.

27 Подсоедините провод датчика ко всем креплениям, установите крышку на поперечину, затяните её крепёжные винты, протащите провод через отверстие в кузове и установите шайбу.

28 Установите колесо, опустите автомобиль на землю и затяните болты крепления колеса требуемым моментом. 29 Подсоедините электрический разъём датчика, установите на место подушку заднего сиденья.

Рис. 19.24. Аккуратно выньте датчик из связующей поперечины

Как выполняется проверка?

Поскольку работа исправного датчика ABS основана на изменении электрического сопротивления при вращении колеса, измерить его параметры можно мультиметром или тестером, функционирующим в режиме омметра. Условия для диагностики – обычный гараж либо ровная площадка, смотровая канава не требуется. Из инструментов возьмите домкрат и баллонный ключ.

Чтобы проверить датчик АБС тестером, выполните следующие действия:

  1. Поставьте автомобиль на ровную площадку и зафиксируйте противооткатными упорами. Ручной тормоз включать не следует.
  2. Поднимите домкратом заднее колесо и снимите его. Обнаружив жгут проводов, идущих к датчику в ступице, отыщите разъем и рассоедините его. Тщательно прочистите все контакты, лучше – специальной жидкостью.

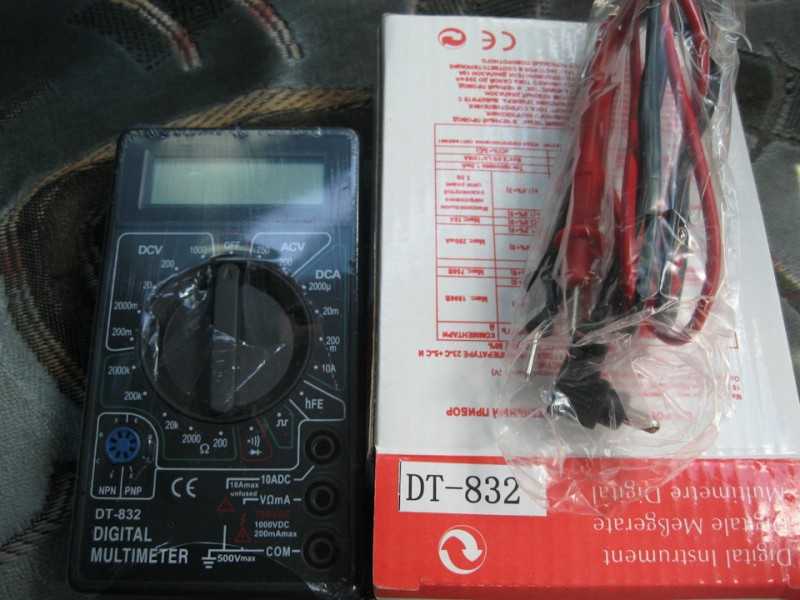

  3. Включите мультиметр на измерение сопротивления и выполните замер в колодке, идущей от датчика. В зависимости от марки авто величина должна составлять от 500 Ом до 1,4 кОм.
  4. Возьмитесь за барабан или диск рукой и покрутите его, следя за показаниями тестера. Сопротивление должно меняться.
  5. Переведите прибор в режим измерения напряжения и включите зажигание. Проверьте присутствие постоянного тока со стороны блока управления, присоединив мультиметр ко второй части разъема.
  6. Операцию повторите на всех колесах.

Кратко о принципе работы

Функция ABS имитирует резкие многократные нажатия на педаль тормоза, практиковавшиеся водителями старых автомобилей на скользкой дороге. Электроника использует данный способ торможения гораздо эффективнее, блокируя и «отпуская» колеса несколько раз в секунду. Алгоритм работы следующий:

  1. В процессе резкого затормаживания блок управления отслеживает поведение колес посредством датчиков.
  2. Если одно или несколько колес перестали вращаться, ЭБУ отдает команду гидравлическому клапану, сбрасывающему жидкость из данного контура. Колодки прекращают удерживать диск и вращение возобновляется.
  3. Сопоставляя показания всех измерителей, контроллер убеждается, что торможение не завершено и закрывает гидроклапан, а колесо вновь блокируется. Цикл, продолжающийся долю секунды, повторяется до полной остановки машины.

Датчик ABS последнего поколения представляет собой катушку с полупроводниковым элементом, установленным в неподвижной части ступицы. В непосредственной близости от него на тормозном диске закреплено зубчатое кольцо, чье вращение отслеживает датчик. Это происходит так: контроллер подает на приборчик напряжение, а тот постоянно изменяет сопротивление вследствие прохождения рядом зубцов крутящегося кольца.

Recommendations

Comments 61

да вопрос. проводки алюминивые, а контакты непонятно с чего. обычный флюс не берет. я про свою проблему.

Облудит этот флюс и площадки.

площадки контактов тоже хорошо залудились.

привет. наткнулся на твой отчет после неудачной пайки в расходомере, не смог припаять проводки к контактам. думаю попробывать флюс по алюминию .

Попробуй, скорее всего там тож люминь.

День добрый! Тема конечно старая, но все же! Возникла проблема с АБС, после замены стоек:( написал уже 2-3 людям, кто ранее писал про АБС подробные отчеты. Пока никто мне не смог помочь :(Ну так вот суть проблемы в чем: после замены стоек, загорелась Ошибка АБС. Соответственно система не работает. Вася показывает сам блок абс рабочим, выходит на связь, электромоторчик жужжит! Но помимо не работающей системы есть странные особенности))))У машины появился хороший накат, тормоза стали жёстче, информативнее. При запуске двигателя происходит небольшой толчок в педаль (у меня акпп)Ранее примерно месяц назад стала вытекать т.жидкость из «сапуна» тормозного бачка, поменял манжет на пробке, перестало. Собственно сам вопрос, воюет быть такое из-за завоздушенной системы или старой т.жидкости. Датчики на колёсах живые. Вот и мучаюсь теперь этим вопросом. На форумах ничего схожего не нашёл:(Да, ещё горит индикация колодок, хотя я датчики отключил и замкнул проводку от них

Чет немного путанно, при замене стоек скорее всего датчики вышли из своего посадочного места и не достают до гребенки шруса, все остальное непонятно как связано, если только не замяли трубки илиине передавили шланг тормозной, а он отслаивается внутри уже допустим, датчики можно отключить вагкомом или прозвонить проводку до приборки.

А как глубоко нужно вставлять датчик, чтобы доставал до гребенки?

Какой смысл был паять алюминиевый провод, еще и флюсом, если можно просто его срезать и припаять обычный медный проводок?

Я так понимаю что блок абс ты не разборал и внутрянку его не видел 😂?

Ошибаешься, разбирал, и не один.Можешь в бж а4 посмотреть, есть отчет

Посмотрел…смысла такой хренью заниматся не увидел, так что не обессудь 😀😉

Не совсем понял о какой хрени ты говоришь?О том, чтоб срезать поломанный проводник и припаять нормальный?Ну если это для тебя хрень, а хреновая спайка алюминиевых проводников(которые были приварены изначально точечной сваркой) это нормально, то я даже и не знаю, что тебе можно на это ответить…

А с какого перепоя ты решил что эта хреновая пайка ?

С такого, что это онанизм, пытаться спаивать короткие проводники.Кстати флюс твой случаем не кислотный?Если кислотный, то жди сюрприз.

Этот онанизм, запаян намертво и гоняет уже 3 года, а если для тебя чесать правое ухо левой рукой это норма, то делай так и дальше, засим прошу откланяться )

Ну да, текст написан год назад, а паял ты 3 года назад, ну ну.Удачи.

Ну ты млин сыщик, я на драйве зареген два года назад, а это было сделано в 13году, вот инфа на фотке, так что не напрягайся, все пашет аки часики ;)

  • VW Passat B3 (17)
  • Выхлопная система (5)
  • Двигатель (44)
  • Кузов и салон (32)
  • Подвеска (29)
  • Рулевое управление (9)
  • Система охлаждения и отопления (15)
  • Система питания и впрыска (25)
  • Тормозная система (22)
  • Трансмиссия (6)
  • Электрооборудование (49)

Анализ результатов диагностики

Проблема неполадок функции ABS далеко не всегда кроется в датчиках. Виновниками отказа системы могут быть также и провода, соединяющие элементы с блоком управления. Вот почему необходимо провести 3 замера и по результатам сделать такие выводы:

  1. Если сопротивление датчика АБС стремится к нулю или, наоборот, прибор показывает значок бесконечности, то налицо неисправность самого элемента. Другой вариант – нарушение изоляции либо обрыв участка проводников от разъема до датчика.
  2. Тестер показывает, что сопротивление в пределах нормы, но при вращении тормозного диска его значение остается постоянным. Здесь версии две: сильное загрязнение зубчатого кольца (как вариант – разрушение) и опять-таки выход из строя датчика.
  3. Отсутствие напряжения в питающей линии указывает на обрыв электрической цепи, идущей от контроллера.

В первом случае необходимо снять приборчик со ступицы и обследовать провода на предмет перелома, разрыва либо короткого замыкания. Для верности померьте сопротивление еще раз, одновременно шевеля проводники. Если результат отрицательный, покупайте и ставьте новую деталь.

При неизменном сопротивлении доберитесь до зубчатого кольца, хорошенько вычистите и осмотрите. Если обнаружите механические повреждения, то запчасть лучше заменить.

В том случае, когда нет напряжения в цепи контроллера, следует прозвонить данный участок проводки. Как это сделать:

  1. Разберитесь, где находится электронный блок управления гидравлическими клапанами. Например, в Shevrolet Aveo он стоит за бачком с тормозной жидкостью, а на Renault Megane – со стороны ремня привода генератора.
  2. Снимите с ЭБУ колодку и прочистите контакты. Отыщите распиновку проводов либо отследите их по цветам.
  3. Поставьте замыкающую перемычку на колодке, расположенной возле колеса. Прозвоните цепь омметром либо обычной лампочкой с батарейкой.

При обнаружении обрыва цепи придется искать дефект по всей линии с целью устранения. Работа довольно сложная, поэтому ее стоит поручить опытному автоэлектрику.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Ремонт блока ABS/ Не повторяйте моих ошибок — бортжурнал Volkswagen Passat v-образный 2001 года на DRIVE2

Всем привет, после появления ошибок по ABS, поизучал интернет и полез разбирать блок. Снятие его не составляет большого труда, снимается только электрическая часть, из инструмента нужно пара Torx на 20 и 25, и пара ключей на 8 и 10. Предостеречь хочу тем, что если нет опыта паять мелкие детали, то лучше поискать умеющего. Я фоткал уже при сборке, по-этому на крышке уже следы клея.

Полный размер

Вот он блок ABS, верхний разъём снимается легко

Полный размер

А с нижним посложнее, к нему доступ удобнее позже из подкрылка

Полный размер

Открутил два болта крепления бачков, чтоб оттянуть их вперед для дальнейших работ

Полный размер

Снял колесо, подкрылок, открутил болт крепления бачка омывайки

Полный размер

и оттянув горловину омывайки вперед, открылся доступ к нижнему разъему

Полный размер

и двум винтам крепления блока ABS, остальные 4 винта откручиваются из под капота

Полный размер

вот они поближе, добраться вполне реально

Полный размер

Снял, замотал пакетом и изолентой( и на машине тоже, после чего можно ездить с горящими ошибками на приборке), взял канцелярский нож и начал прорезать крышку

Полный размер

прорезал-вскрыл

Полный размер

Как и читал, проблема в двух толстых проводках, отвалились.

Полный размер

Взял паяльник, проводок, и припаял, только соседние тонюсенькие от температуры паяльника сплавились.

Полный размер

Грусть- печаль, полез посматривать блоки ABS, попутно позвонил электронщику, сказал привози- попробую спаять

Полный размер

Припаял новых проводков, посоветовал капнуть на контакты герметика, денег не взял

Полный размер

Крышку приклеил на момент, собрал всё обратно, подключил, работает, прокатился- ошибок нет. Ай радостный

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
