Насос гидроусилителя рулевого управления (крыльчатый насос) volkswagen passat в5 / passat b5 variant с 1996 года

Демонтаж

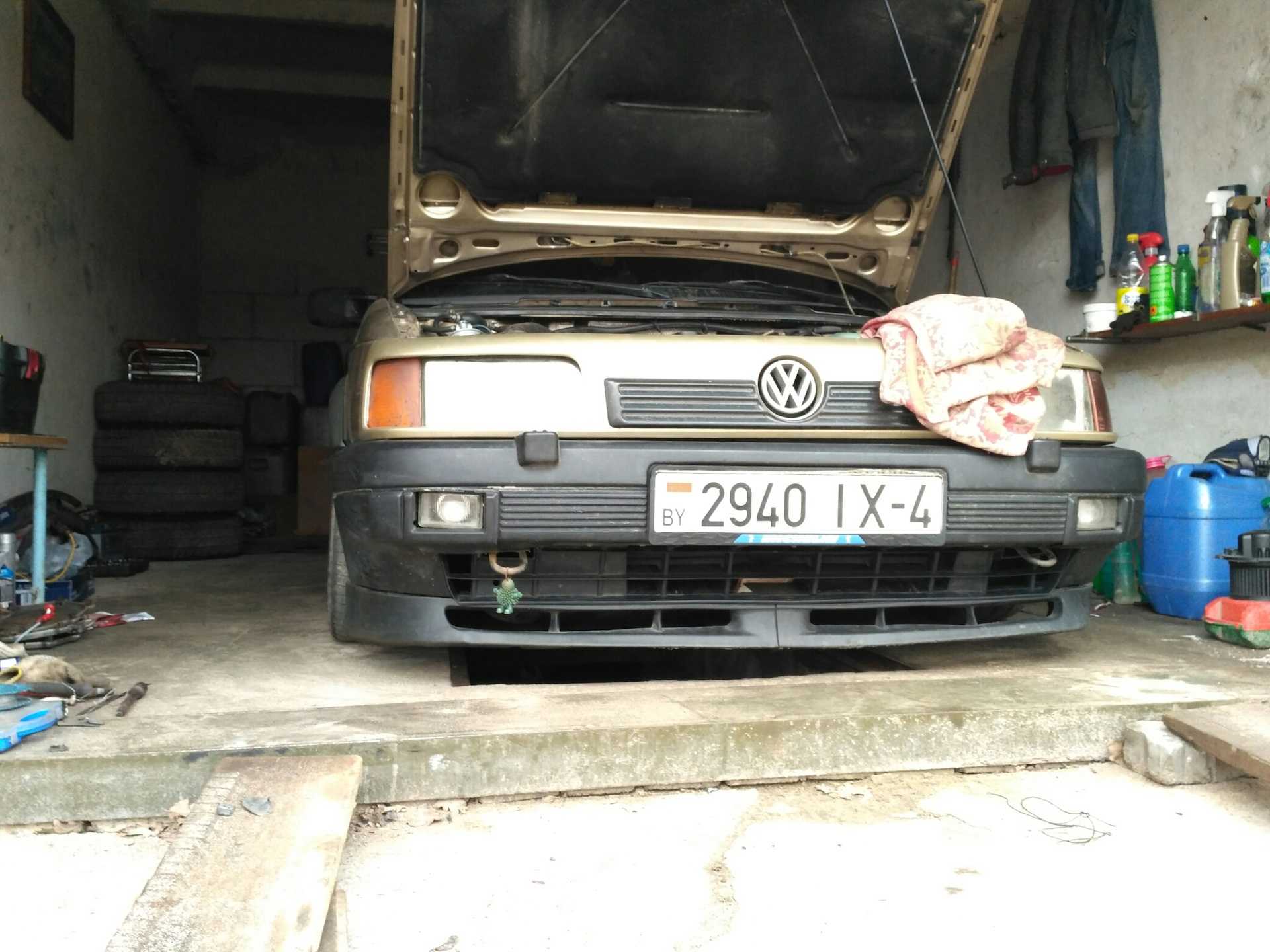

Чтобы снять рулевую рейку на яме своими руками, нужно:

  1. Загнать машину на эстакаду, заглушить мотор, поддомкратить переднюю часть авто.
  2. Открутить 3 болта правой опоры двигателя. Подлезть удобнее головкой с воротком.
  3. Снять верхнюю часть амортизатора правой опоры.
  4. С левой опоры открутить болт кронштейна мотора.
  5. Демонтировать колесо со стороны водителя.
  6. Под капот положить щит, а на него бруски, сориентировав их под коробку переключения передач и поддон.
  7. Слегка опустить домкрат. Нужно поймать момент, чтобы двигатель перестал придавливать подрамник. Тогда сделать следующий шаг будет проще.
  8. Отсоединить рулевые наконечники от поворотных кулаков колес.
  9. Открутить 4 болта, соединяющих рейку с подрамником, и 4 болта, крепящих подрамник к кузову. Демонтировать рейку, не снимая подрамник, не получится. Можно открутить болты только с левой стороны, а с правой оставить, слегка ослабив.
  10. Из салона: снять защиту карданного вала и открутить болт, соединяющий оба вала.
  11. Слить жидкость гидроусилителя, отсоединить все трубки от бачка ГУР.
  12. Вытащить рулевую рейку.

Иногда трубка, идущая от рейки на бачок, прикипает настолько, что не откручивается. Тогда можно отсоединить все шланги от бачка и снять его вместе с рейкой. Некоторые водители проделывают работы «на земле», не используя эстакаду.

Процесс замены масла в гидроусилителе руля

Правильно подобрав трансмиссионное масло для замены в гидроусилителе руля, необходимо подготовить нужные в работе инструменты. При наличии под рукой всех инструментов, замена жидкости гидроусилителя руля на Volkswagen Passat пройдет качественно и быстро.

При смене масла, водитель должен придерживаться правил техники безопасности. Нельзя заниматься сливом отработанной жидкости, если поблизости находятся дети или домашние животные. Пролитую смазку следует сразу удалить, тщательно протерев места попадания жидкости.

Процесс замены проводят в специальной одежде, резиновых перчатках и защитных очках. Это предотвратит получение ожогов при случайном попадании старого масла на кожу. Прежде чем приступить к работе, надо проверить исправность всех инструментов и домкрата. Неисправность может привести к получению серьезных травм в процессе замены.

Подготовка к замене жидкости включает в себя выбор инструментов. Список инструментов для замены жидкости:

  • Большой шприц со шлангом;
  • Набор гаечных ключей;
  • Новая жидкость, объемом до 2 литров;
  • Емкость для отработанного масла;
  • Резиновые перчатки;
  • Чистая ветошь.

Поменять трансмиссионную смазку можно двумя способами – полной сменой или частичной. Частичная замена сложности никакой не представляет, но она и менее эффективна. При полной смене масла можно добиться 100% слива отработанной субстанции. Перед началом работы автомобиль надо правильно установить.

Пошаговый процесс слива старой жидкости и заливки новой

Для того чтобы выполнить частичную замену масла гидроусилителя рулевого управления Фольксваген Пассат необходимо иметь шприц со шлангом и новое масло, превышающее нужный объем.

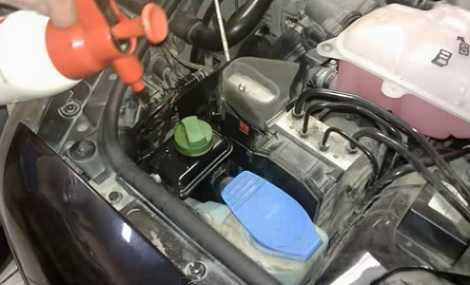

Частичная замена жидкости гидроусилителя рулевого управления:

  • Открутить крышку расширительного бачка гидроусилителя;
  • Шприцом со шлангом откачать из расширительного бачка гур смазку;
  • Заполнить бачок новой жидкостью до max, применив шприц;
  • Завести мотор, поворачивая руль в разные направления до упора;
  • Заглушить двигатель и повторять весь процесс до появления светлой жидкости.

По окончании процедуры, надо открыть крышку расширительного бачка и убедиться, что уровень жидкости соответствует требуемому объему. На данном этапе частичная замена масла гур завершена.

Более эффективным способом смены является полная замена жидкости гидроусилителя рулевого управления:

  • Переднюю часть машины приподнять домкратом, колеса не должны касаться земли;
  • Открутить пробку расширительного бачка и шприцом выполнить слив старого масла из гидроусилителя руля на Фольксвагене;
  • Гаечным ключом отсоединить патрубки, идущие к бачку;
  • Снять расширительный бачок, промыть и просушить;
  • Собрать заглушку из куска шланга, размером до 50 см;
  • Приготовить сливной шланг из штуцера, переходника и шланга 3 – 4 метра;
  • Отсоединить основной шланг – обратку, по которому жидкость идет в бачок;
  • Подставить емкость для слива;
    Обратку удлинить при помощи сливного шланга и направить в емкость;
  • В отвод бачка поставить подготовленную заглушку;
  • Через шланг, направленный к насосу, залить новое масло;
  • В процессе заливки поворачивать руль вправо и влево;
  • Доливать масло и поворачивать руль до тех пор, пока не станет вытекать новая жидкость;
  • Для прочистки насоса от воздуха, надо на несколько секунд завести двигатель. По шлангу для слива должно вытекать масло;
  • Из расширительного бачка удалить остатки смазки. Снять заглушку – шланг, отсоединить шланг для слива;
  • Установить шланги и бачок на место;
  • Завести силовой агрегат и продолжать поворачивать рулевое колесо. Долить рабочую жидкость.

Процедура замены масла в гидроусилителе рулевого управления в Фольксваген Golf завершена. По истечении нескольких дней необходимо проверить уровень смазочной субстанции. Если необходимо, долить до нужного уровня.

Смазка

Смазка рулевой рейки уменьшает усилие поворота и может убрать стук. Качественно смазать рейку без ее демонтажа не получится. Некоторые водители работают через пыльники, но шум после такой обработки остается. Во время эксплуатации машины пружины, прижимающие зубья, закисают. Восстановить их эффективную работу можно только при полной очистке узла.

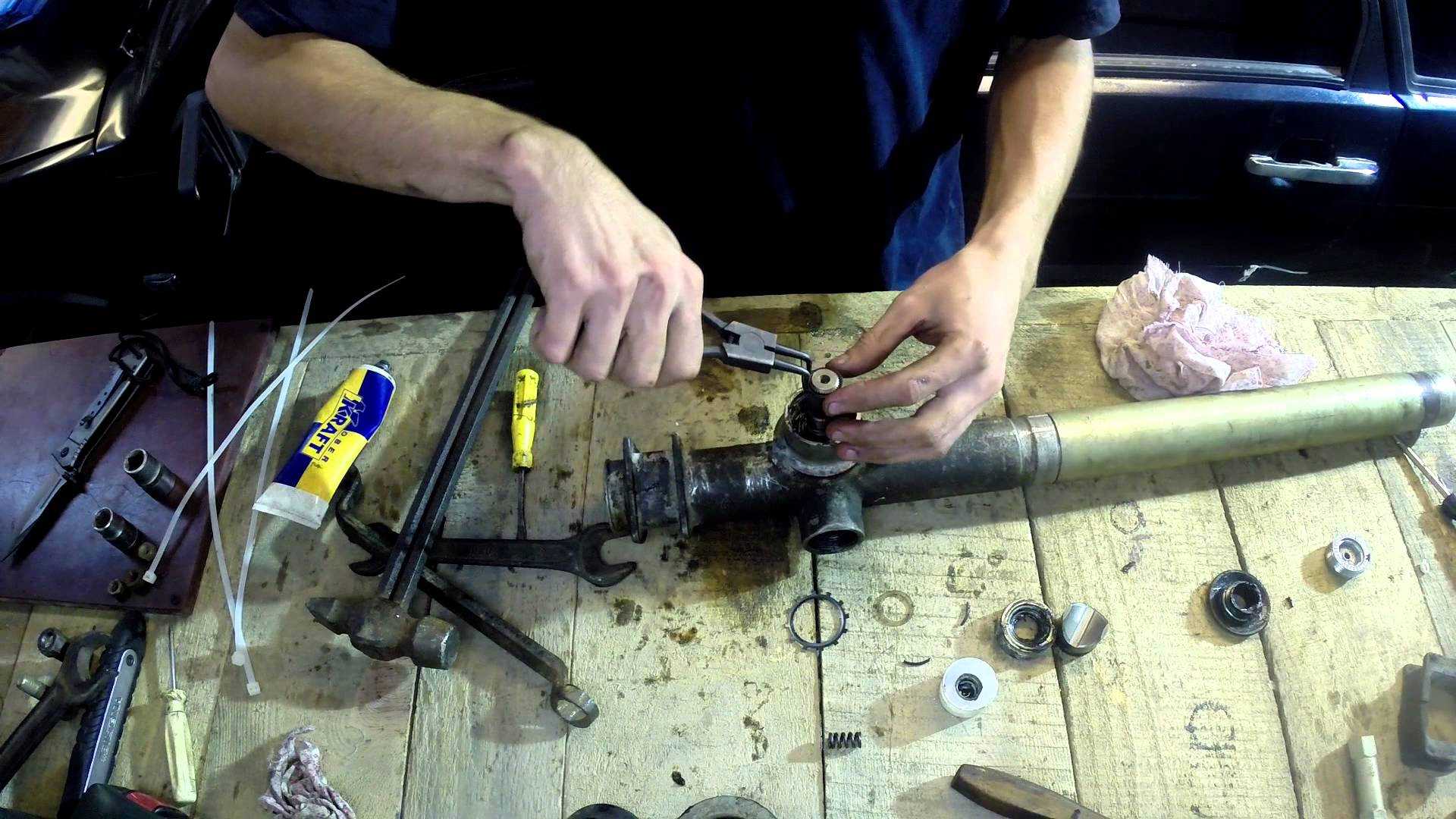

Переборка рулевой рейки. Источник фото: https://carnovato.ru/ustrojstvo-snjatie-remont-zamena-rulevoj-rejki/?sign=658618440368097%2C662787477625838

Выбор смазки зависит от условий эксплуатации машины и финансовых возможностей водителя. Несколько вариантов допустимых составов (в скобках ориентировочная цена за 100 г вещества):

  • «Литол 24» (30 руб.). Основа – минеральное масло. Самый дешевый и доступный вариант. Сильно густеет на морозе.
  • «Фиол-1» (30 руб.). Основа – смесь нефтяных масел. Аналог «Литол 24», но более мягкая.
  • EFELE MG-213 (100 руб.). Смазка изготавливается на основе литиевого комплекса. Используется в основном в паре «металл-металл». Нежелательно закладывать в пыльники.
  • Liqui Moly Thermoflex Spezialfett (500 руб.). Смазка на синтетической основе с присадками. Используется для всех материалов. Безопасна для применения в быту.
  • Molykote EM-30L (1100 руб.). Синтетическая смазка. Подходит для соединений любых материалов.
  • Литиевая смазка NLGI-1 (2200 руб.). Создана на основе минерального масла. Используется в узлах с незначительными нагрузками.
  • G052168A1 (6600 руб.). Производится в Германии под брендом Volkswagen Audi AG (VAG).

Перед нанесением нового состава, деталь нужно разобрать, очистить от старой смазки и проверить, не появились ли признаки износа.

Устройство рулевой системы на VW Passat B3

Система рулевого управления обеспечивает смену направления движения, а также поддержание выбранного курса.

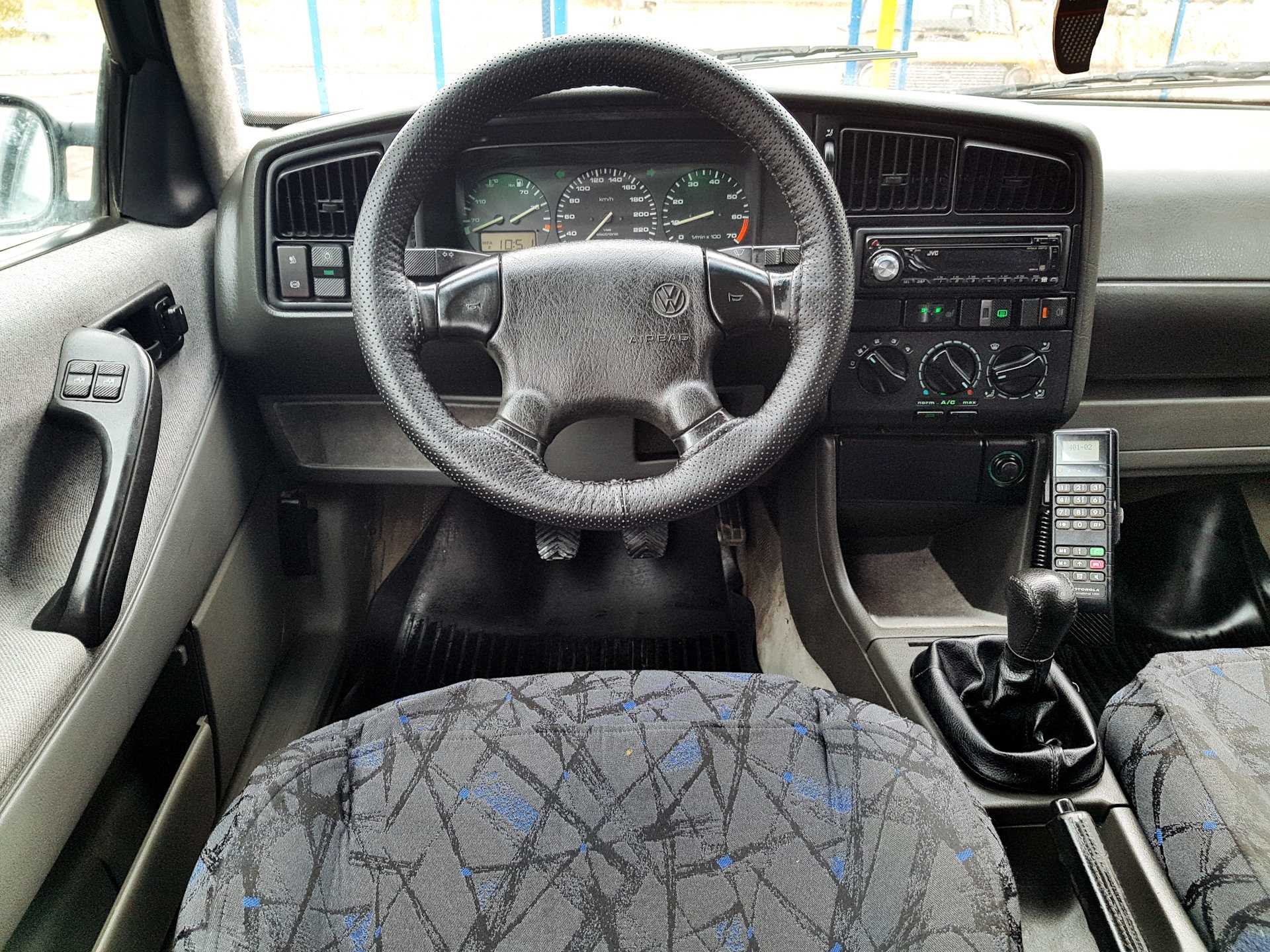

Руль и приборная панель «Пассата Б3». Источник фото: https://www.drive2.ru/r/volkswagen/passat/482912105062727691?fbclid=IwAR1-Nl5GAg4DvBDZ1ktncyXPVME4A7mppwcjtgeDfPR7aUsLL-9xXO8fCDI

Принципиально применяемая на «Фольксвагене Пассате Б3» конструкция ничем не отличается от вариантов, установленных на других моделях.

Основные компоненты

В состав системы входит:

  • руль;
  • колонка – вал с шарнирными соединениями;
  • рулевая рейка – вида «шестерня-вал», преобразует усилие поворота руля и передает его приводу колес;
  • привод (правый и левый) – система, взаимодействующая с поворотными кулаками колес, состоит из рулевых тяг, наконечников, рычагов.

В некоторых комплектациях «Пассата Б3» помимо перечисленных механических элементов реализованы усилитель руля (гидравлический – ГУР), амортизатор рулевого управления (демпфер).

Демпфер устанавливается между тягами и корпусом рейки, снижает вибрации руля. ГУР увеличивает созданное водителем усилие поворота, состоит из:

  • насоса;
  • распределяющей системы;
  • объединенного с рулевой рейкой цилиндра;
  • охладителя масла (для моделей «Пассат Б3» с дизельным мотором или кондиционером).

Рулевая колонка. Источник фото: https://aredi.ru/rulevaya_kolonka_passat_b5_1_6_3b0419502d_8251814352.html

Механическая часть рулевой рейки состоит из шестеренки и рейки, заключенных в металлический корпус. Зубья шестеренки и рейки прижимаются друг к другу пружинами. Максимальное значение поворота колес задается ограничителями.

Замена жидкости ГУРа. Инструкция по замене. — бортжурнал Volkswagen Passat b5+ 2.8 V6 4motion 190hp 2001 года на DRIVE2

Всем привет! В мороз на холодную гудел ГУР, в следствии чего было принято решение и поменять жидкость ГУРа.

Данную процедуру проделал перед злополучной поездкой в Пугачев, и не только эту процедуру… Еще заменил свечи зажигания, промыл форсунки и повторно заменил уплотнительные кольца форсунок, про это расскажу в следующем БЖ, а этот посвящу именно замене жидкости ГУРа, может кому и пригодится в будущем.

Вам понадобится: один помощник, 2 метра топливного шланга от ВАЗ, ГАЗ или УАЗ, трубка на 5-6мм, два хомута, жидкость ГУР не менее 2-х литров, пустой бачок 5л для старой жидкости, плоская отвертка, рожковый или накидной ключ на 10, возможно съемник хомутов (если у Вас еще стоят родные, немецкие хомуты, которые я бы лучше сразу заменил при данной операции упрощения будущих замен жидкости ГУРа), терпение и желание.

Итак, замена:

1. Предварительно отсоединив бачок ГУРа, я его промыл внутри снаружи бензином. Установил обратно и подключил только шланг «подачи», патрубок же «обратки» в бачке ГУРа я заткнул болтом на М4, обмотав его изолентой, чтобы не вытекала жидкость.

3. Далее отрезал дно у 0,5-ти (можно и 1.5л) литровой бутылки, намотав на горлышко изоленты (для лучшего контакта с горлышком бачка ГУРа) залил до верха жидкости ГУРа — это чтобы не допустить прохват воздуха, т.к. жидкость на работающем моторе уходит очень быстро (давление 110бар!).

4. Как все готово, помощник встает у бачка ГУРа уже с открытыми бачками с новой жидкостью ГУРа. Вы заводите мотор и начинаете очень быстро крутить руль до упора влево-право пока с «обратки» не пойдет чистая жидкость. Помощник тем временем постоянно подливает жидкость в бачок ГУРа.

5. Как только пошла чистая жидкость — помощник дает команду глушить мотор (желательно, чтобы жидкости в отрезанной бутылке уже не было, т.к. часть ее вытечет пока Вы будете доставать болт-затычку с «обратки» и попадать шлангом «обратки» в бачок ГУРа).

Извините сам процесс слива жидкости снять было просто нереально, нужен был третий помощник, а его не было. ))

Сколько за это взяли бы в сервисе я не знаю. ))

Вот такой чистый фонтачик жидкости ГУР после замены. ))

Еще грязный бачок ГУР.

Процесс мойки бачка ГУР. )

Отмытый бачок ГУР снаружи

Отмытый бачок ГУР внутри.

Удлиняем шланг

Устанавливаем бачок ГУР, подключаем шланг

После прокачки у нас получилась вот такая грязная жидкость.

Вот такая грязная жидкость вышли из системы, что даже не просвечивается ))

Чистая жидкость ГУРа в системе. )

Всем спасибо за внимание! Рад, если кому-то это будет полезным. Цена вопроса: 700 ₽ Пробег: 240800 км

Цена вопроса: 700 ₽ Пробег: 240800 км

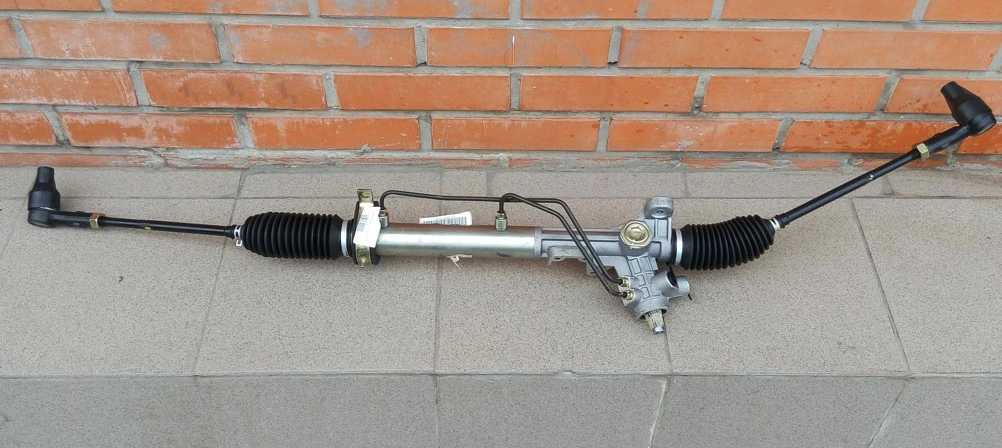

Замена рулевой рейки «Пассата Б3» с ГУР

Для замены нужно демонтировать старый узел, а затем в обратном порядке поставить все на место. Вместе с рейкой стоит заменить рулевые наконечники, а также промыть компоненты системы гидроусилителя руля, включая сеточку в баке, и залить новую жидкость гидроусилителя. После замены рулевой рейки на «Фольксвагене Пассате Б3» с ГУР обязательно проводится настройка подвески (развал-схождение).

Некоторые водители предпочитают отказаться от ремонта ГУР и устанавливают обычную рейку Passat B3. По отзывам владельцев, руль после такой переборки крутится легче, чем с неработающим гидроусилителем, увеличивается радиус поворота колес, передняя часть автомобиля становится чуть выше.

Поломка рулевой рейки лишит автомобиль управления, что может привести к серьезной аварии. Узел необходимо регулярно осматривать, чтобы вовремя заметить возникающие неполадки. Своевременная замена расходников продлевает срок безопасной эксплуатации автомобиля. Ремонт рулевой рейки VW Passat B3 – это временная мера, позволяющая отсрочить замену всего узла.

Ремонт рулевой рейки Passat B3 с ГУР

Предотвратить поломку важного узла можно, если вовремя исправлять мелкие неисправности: заменять пыльники, обновлять смазку, производить регулировку. Полная разборка позволит оценить степень износа компонентов: подшипников, зубчатого соединения, уплотнительных колец и сальников

Ремонт рулевой рейки «Пассата Б3» с ГУР включает в себя замену поврежденных частей, очистку металлических деталей от коррозии.

Продается специальный ремкомплект для рулевой рейки «Пассата Б3» с ГУР. В его состав входят:

  • сальники;
  • тефлоновые и резиновые кольца;
  • втулки и подшипники;
  • заглушки;
  • гайки.

Ремкомплект рулевой рейки «Пассата Б3» с ГУР. Источник фото: https://www.drive2.ru/l/516353751221535516

Содержимое набора меняется в зависимости от цены комплекта и производителя.

Замена пыльника

Резиновые гармошки-пыльники защищают тяги. Трещины или разрывы, нарушающие целостность резины, приводят к попаданию воды и грязи и вытеснению смазывающего вещества. Менять пыльники нужно сразу по обнаружению повреждений.

Осмотр резиновых деталей удобнее проводить на яме, но можно и сверху, через подкапотное пространство или под арками колес. Описание замены пыльника:

  • Загнать машину на эстакаду, заглушить мотор и установить противооткатные устройства.
  • Снять защиту двигателя (при наличии).
  • Поддомкратить перед машины и снять колесо.
  • Открутить наконечник: железной щеткой очистить от грязи, открутить гайку (если палец наконечника прокручивается – отпилить болгаркой). Ослабить контргайку на тяге. Установить съемник шаровых опор и рулевых наконечников и выпрессовать палец наконечника (сопряжение конической формы и часто разъединяется с трудом).  Не рекомендуется использовать молоток и грубую физическую силу, так как удары могут привести к поломке других узлов автомобиля. Удерживая тягу от проворачивания, скрутить наконечник.
  • Удалить хомуты. Чаще они металлические и скреплены винтом. На некоторых «Пассатах Б3» установлены пластиковые хомуты, их разрезать ножом.
  • Вытянуть пыльник. Ухватить его проще плоскогубцами или длинными щипцами.
  • Протереть узлы начисто, проверить рейку на отсутствие повреждений и люфтов.
  • Смазать солидолом или специальной автомобильной смазкой (G052168A1, AOF06300004) и установить новый пыльник. Затянуть хомутом. Чтобы рулевая тяга в момент установки не прокручивалась, зафиксировать ее.
  • Прикрутить в обратном порядке снятые узлы.

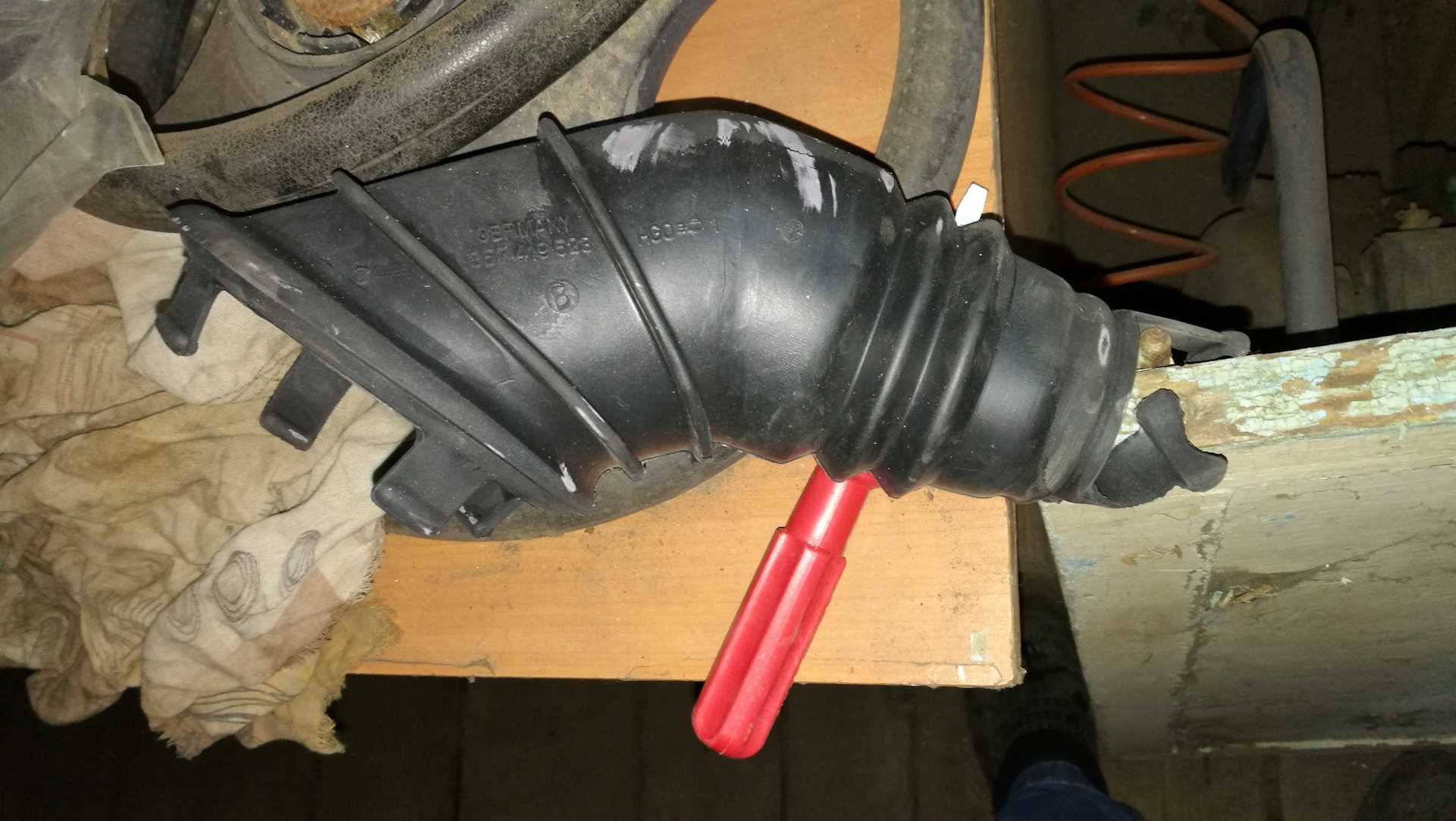

Пыльник рулевой рейки. Источник фото: https://www.drive2.ru/l/516842209262175103/

Можно заменить расходник, поддомкратив машину «на земле» и не снимая тяги. Для этого руль «Пассата Б3» выворачивается до упора, тогда тяги втягиваются и открывают доступ к пыльникам.

Регулировка

Со временем рулевая рейка изнашивается и появляется люфт. Производители учли эту неизбежность, снабдив Passat B3 регулировочной гайкой с внутренним шестигранником на 22. Если нужного инструмента нет, взять обычную гайку на 22 и вставить ее (не до конца) в регулировочную. Тогда можно крутить метиз обычным гаечным ключом.

Затягивая гайку, автовладелец снижает свободный ход руля. Если закрутить регулировочный метиз до упора, не оставив зазора, то зубчатая передача между рейкой и валом быстрее придет в негодность из-за износа зубьев. В регулировке есть несколько важных моментов:

  • колеса машины должны быть выставлены параллельно кузову машины;
  • слишком сильная затяжка гайки приводит к тугому повороту руля (метиз нужно ослабить);
  • также затяжка уменьшает угол поворота колес, что негативно сказывается на маневренности автомобиля;
  • для проверки правильности регулировки достаточно слегка повернуть и отпустить рулевое колесо: если все сделано верно, руль автоматически вернется в исходное положение;
  • после каждой настройки обязательны ходовые испытания.

Регулировать нужно плавно. Работать лучше вдвоем: один человек крутит гайку, а второй вращает руль, чтобы избежать его заклинивания.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Устройство рулевой рейки на Passat B3

Рулевая рейка – достаточно простой механизм, передающий усилия с рулевого колеса на тяги. С помощью рейки осуществляется синхронный поворот колес. Принцип работы тоже несложен, и при наличии знаний и навыков можно осуществить диагностику, отрегулировать и отремонтировать неполадки своими руками. Помогут инструкции, схемы, видео в интернете и советы бывалых.

Основные составляющие

Рулевой механизм Volkswagen Passat B3 включает в себя:

1. Привод. Его компоненты – тяги, ремень с размерами, различными для дизельной и бензиновой версий.

2. Гидроусилитель руля (ГУР) включает в себя:

насос;
распределитель;
силовой цилиндр;
емкость для масла (для АКП);
охладитель жидкости гидроусилителя – трубка, проложенная под «передком» автомобиля.

Основные «болезни» рейки

Причины «болезней» рулевой во многом объясняются плохими дорогами. Российские трассы, в отличие от европейских, даже с большой натяжкой не назовешь идеальными. «Немец» Фольксваген, созданный для качественных дорог, начинал капризничать, хандрить и со временем заявлял о своих недомоганиях:

  • протеканием жидкости ГУР;
  • утяжелением руля, его неполным или затрудненным возвратом к исходной позиции;
  • появлением стуков при движении по неровностям.

Для определения точного диагноза потребуется визит в профессиональное СТО. Специалисты проведут автоматическую диагностику всего авто на специальном стенде. Хотя «бывалые» автомобилисты определяют многие неисправности на слух.

1. Общие сведения и обслуживание на автомобиле

Правила поддержания чистоты

1. Места соединения и поверхности рядом с ними основательно очистить, а затем открепить соединения.

2. При установке рулевого механизма следить за правильной посадкой установочных втулок между консолью и рулевым механизмом.

3. Снятые детали положить на чистую подложку и накрыть во избежание загрязнений. Использовать пленку и бумагу. Не использовать ветошь, оставляющую волокна!

4. Устанавливать только чистые детали: запчасти следует вынимать из упаковки непосредственно перед установкой.

5. Использовать только смазочные и герметизирующие материалы, имеющие номер по каталогу.

6. Если ремонт будет выполняться не сразу, снятые узлы следует аккуратно накрыть или убрать в закрытый контейнер.

Общие инструкции

1. При установке деталей с антикоррозионным покрытием необходимо очистить поверхности прилегания. На поверхностях прилегания не должно быть следов антикоррозионного покрытия и смазки.

2. Моменты затяжки приведены для несмазанных болтов и гаек.

3. Всегда заменять самоконтрящиеся болты и гайки.

4. Всегда заменять болты и гайки, затягиваемые с доворотом.

5. При отсоединении, снятии и установке гидравлических, пневматических магистралей или электрических проводов выполнять чертежи или фотоснимки подключений. Это позволяет избежать неправильной, отличающейся от первоначальной, установки.

6. Снятые при проведении ремонтных работ кабельные стяжки, держатели или крепежные элементы необходимо установить на свои прежние места согласно серийной комплектации.

Проверка уровня рабочей жидкости в гидроусилителе рулевого управления

1. Не запускать двигатель и установить передние колеса прямо.

2. Жидкость в холодном состоянии:

  • Открутить крышку.
  • Протереть указатель уровня чистой тряпкой.
  • Плотно закрутить крышку и снова открутить.
  • Проверить уровень масла: уровень должен находиться в зоне метки MIN (отклонение от метки вверх или вниз не более 2 мм).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Диагностика

Проверить исправность компонентов рулевого управления можно тремя способами:

  1. На яме: диагностируются люфты и стуки в шарнирах рулевых тяг либо шлицах или крестовине карданного вала. Контроль удобнее проводить вдвоем. Один человек крутит руль, другой проверяет узлы системы.
  2. В движении: диагностируется тяжесть вращения руля, стук при езде по кочкам, усиливающийся при резких поворотах.
  3. Специальным прибором – динамометром-люфтометром: контролируется люфт руля, численные значения усилия поворота. Специальный прибор крепится на рулевом колесе. На «Пассате» с ГУР контроль силы трения проводится при заведенном моторе. Масло должно быть налито до максимальной отметки, воздушные пузыри должны быть выпущены.

Диагностика машины. Источник фото: https://www.drive2.ru/l/467995580564504902/

Необходимо смотреть на место стоянки транспорта. Если под машиной появились пятна масла, не рекомендуется эксплуатировать автомобиль до выяснения причин течи и ее устранения.

Какое масло заливать в гидроусилитель руля в фольксваген пассат б5

На холодную руль крутится легко, как проедишься туго, ни сказать что не свернуть но не то.масло воняет поленым, поможет ли замена жидкости, или насос??

Slavik (Musa) Андрей, попробуй..кто знает насколько критично там все у тебя..(а так вообще помогает )

Andrey (Yedidia) Славик, а что лучше залить, у меня там залита минералка феби, по форумам пишут тип АТФ 3 помогает, она пойдёт мне?

Andrey (Yedidia) Славик, пишут тип оно густое и будет нормуль, ну у меня зеленое залито, и буду зеленое тогда лить.ну ток читал как а так нет, что посоветуешь, как

Slavik (Musa) Андрей, самый простой способ..купи шпритц и капельницу в аптеке..откачай из бачка жидкость..там сеточка..отщелкни ее отверткой сунь пипетку до упора (до насоса дойти должна)..и выкачай все.. потом вытащи пипетку.залей жижы в бачек полный..заведи (на 10 сек покрути рулем ) заглуши и опять выкачай..и так ( желательно литра 2 прокачаль новой жижи )..

Andrey (Yedidia) Славик, а сетку в бочке не поврежу? она легко отщелкивается?

Slavik (Musa) Андрей, легко..

Andrey (Yedidia) Славик, ну надеюсь не поврежу))спасибо за совет

Alexey (Pitambar) Задолбал меня гидроусилитель. Работает хорошо. Только гудит немного. Снаружи не особо слышно. Смотрел у знакомых у всех такая фигня. Масло новое четыре раза. Прогреется потише. Холодно когда то слышно прям.

Alexey (Pitambar) Кирилл, Либо мы чегото не понимаем либо гидрашка слабая на пассате. Но в любом случае так быть не должно.

Kirill (Vidisa) Алексей, Я по этому вопросу где-то интересовался может даже в этой группе, один из вариантов был, что что-то с патрубком по которому он масло гоняет может он подзасрался

Slavik (Musa) Кирилл, тогда не патрубок а сеточка в бачке может подзасраться..

Kirill (Vidisa) Славик, ну сеточка тоже, но мне конкретно про патрубок говорили

Kirill (Vidisa) Славик, Типо давление высокое и насос не справляется

Slavik (Musa) Кирилл, патрубок никак не засрется..а сеточка есть в баке! и в насосе в штутцере!!

Kirill (Vidisa) Славик, когда я только купил пассат заехал в сервис на диагностику, мол посмотрите уровни и срок службы жидкостей, они залезли в бачок гура и ох…

и, там вместо масла была грязь, после замены грязи на масло руль перестал крутиться, кончилось все заменой гура… Через 3 дня поменял гур еще раз т.к. Плохо промыли и прокачали… Вот сейчас стоит 3-й по счету но шумит с момента установки…

Как выяснил у предыдущего хозяина он масло вообще в нем никогда не менял

Kirill (Vidisa) Славик, т.е стоит посмотреть штуцер, может он давление не сбрасывать?

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Не работает гур на Фольксваген Пассат б5

Такая проблема создаёт много неприятностей при управлении машиной во время движения. Двигаться по дорогам можно, конечно не совсем легко, но с усилием на рулевом колесе справляются.

Проверить исправность ГУР можно самостоятельно, особенных трудностей при этом не возникает.

Внимательно изучите инструкцию по эксплуатации транспортного средства, после чего можно попытаться установить и устранить причину отказа возникшем в гидравлическом усилителе рулевого управления.

Что может произойти

Система ГУР любого транспортного средства работает только при работающем силовом агрегате. Шкив коленчатого вала вращает ротор в насосе гидроусилителя рулевого управления. По оценкам специалистов такая проблема просто так не возникает.

Чаще всего отказ работы ГУР происходит после замены рабочей жидкости в этой системе. Попадание воздуха в гидравлике сильно осложняет работу насоса гидроусилителя и системы в целом.

Доливать следует только такую жидкость, которую рекомендует производитель

Во время обслуживания автомобиля следует обращать внимание на правильность расположения подводящих жидкость магистралей. Изгиб трубок может вызвать затруднения при подаче масла в исполнительный механизм

Это будет ощущаться при повороте рулевого колеса.

Что ещё влияет на работу ГУР

Владельцам автомобиля следует периодически проверять уровень жидкости в бачке системы ГУР своего автомобиля. Также особому контролю следует подвергать состояние приводного ремня насоса ГУР.

При повороте рулевого колеса может произойти проскальзывание ремня, что затруднит управление автомобилем при маневрировании.

Трудности могут внезапно появиться во время поездок по плохим дорогам, когда может произойти повреждения рулевого механизма.

Появление ранее неизвестных шумов, после которых появляются трудности при повороте рулевого колеса, может свидетельствовать о поломках в насосе ГУР. Устранить неисправность можно, если имеются необходимые запасные части.

Чаще всего происходит износ подшипников, но могут иметь повреждения детали подкачивающего механизма.

Если не обращать внимание на состояние рабочей жидкости, может отказать редукционный клапан в насосе. Если произошло простое засорение клапана, его можно промыть, но при повреждении пружины или поршенька его придётся заменить новым механизмом

Замена Жидкости Гур Пассат Б5

Подмена наружного ШРУСа (отчет с фото)

Замена внешнего ШРУСа (отчет с фото)

Привод колес состоит из 2-ух шарниров равных угловых скоростей (ШРУС), соединенных меж собой валом. От продольного перемещения вал зафиксирован в шарнирах упрямым и стопорным кольцами.

Потому изношенный шарнир подменяют в сборе.

Чехол своими концами надет на корпус шарнира и вал привода и закреплен хомутами.

Допускается использовать только особые хомуты с гладкой внутренней поверхностью и без выступающих частей.

Всю работу может выполнить один человек. Время на смену 1-го ШРУСа пригодится от полутора до 2-ух часов.

Я менял с 2-ух сторон, справа я стопроцентно снимал вал, слева всю работу проводил без снятия вала.

1. Отворачиваем гайку подшипника фронтальной ступицы, но не вполне отворачиваем, а ослабляем шестигранником на 17.

Для этого используем рычаг;

3. Поднимаем машину на домкрате и непременно страхуем. Правила безопасности сначала. Под задние колеса ставим упоры;

4. Снимаем колесо и непременно вкручиваем пластиковую направляющую, а если ее нет, тогда болт от колеса (пластмассовая направляющая должна быть в комплекте для снятия колес, обычно она употребляется для удобства одевания колеса).

5. Зависимо от того, с какой стороны будем проводить ремонт, нужно: если справа, тогда колеса выворачиваем влево, если слева тогда колеса выворачиваем вправо;

6. А вот и сама причина подмены ШРУСа — на фото;

7. Отворачиваем гайку заднего нижнего рычага.

Для этого поначалу очищаем железной щеткой от грязищи. И отворачиваем гайку ключом на 18;

8. Дальше вставляем монтировку.

И тянем ввысь, с легкими покачиваниями ввысь и вниз.

Через несколько секунд нижний рычаг выводится из поворотного кулака с левой стороны:

Замена жидкость гур Volkswagen Passat B5. Проект семейный

Замена жидкость гур Фольксваген Passat B5. Проект семейный. Помощь в развитии канала: Яндекс деньги: .

И с правой стороны;

9. Теперь откручиваем болт подшипника передней ступицы, потом немного наживляем и аккуратно постукиваем по болту, выводим ШРУС;

10. Теперь надо снять ШРУС. Для этого включаем рычаг включения передач (любую передачу) для того, чтобы вал привода колес не крутился.

Закручиваем болт в корпус ШРУСа до упора,

и далее крутим до характерного звука, пока он не слезет со стопорного кольца и снимаем ШРУС;

И вытаскиваем полностью вал с внутренним ШРУСом.

12. Далее снимаем хомут с вала и снимаем остатки чехла.

Отчищаем вал и снимаем стопорное кольцо;

13. Наносим на вал тонкий слой новой (смазки ШРУС-4) и надеваем новый чехол;

14. Если Вам надо было поменять только чехол ШРУСа, то удаляем из ШРУСа максимально возможное количество старой смазки (не занося грязь), осматриваем шарики, сепаратор, обойму и корпус, не разбирая их. Следы коррозии, задиры и вмятины на дорожках не допускаются — такой шарнир следует заменить;

15. Теперь зажимаем хомут.

Первый — есть специальный инструмент для стягивания таких хомутов.

Второй (которым пользовался я) — берем отвертку (шлицевую или как еще ее называют плоскую) приставляем с одной стороны и аккуратно сжимаем пассатижами, затем переставляем отвертку на другую сторону и снова сжимаем пассатижами.

Сжимаем до упора, периодически постукивая молотком сверху прижимая его, в итоге получаем;

17. Теперь берем ШРУС и один пакетик смазки (ШРУС-4) набиваем внутрь шарнира.

Болт в шарнир, я закрутил для того, чтобы через это отверстие не выходила смазка;

18. Теперь аккуратно наживляем ШРУС на вал,

и через деревяшку легкими ударами забиваем его до упорного металлического кольца;

19. Далее на вал выдавливаем второй тюбик. Одеваем чехол и хомут на ШРУС, и стягиваем хомут;

20. Теперь собираем все в обратной последовательности.

21. Заводим шарнир с валом в поворотный кулак и притягиваем новым болтом с головкой на 27;

22. Палец нижнего рычага заводится в поворотный кулак без всякого усилия;

23. Неудачное фото, но вот как теперь выглядит новый шарнир;

24. Весь инструмент который мне понадобился;

25. Теперь моменты затяжки:

гайка крепления рычагов к поворотному кулаку — 40Нм;

болт крепления ступицы к полуоси (затягивается моментом на стоячей на колесах машине) М16 190 Нм 180 гр довернуть;

болты колеса — 115 Нм.

Не бойтесь ремонтировать своего верного друга.

Как я уже писал, всю работу может провести один человек.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
