Ремонт peugeot 306 своими руками. машина в ремонте

Блок с предохранителями под капотом

В моторном отсеке данный блок находится с боку от аккумуляторной батареи, под защитной крышкой.

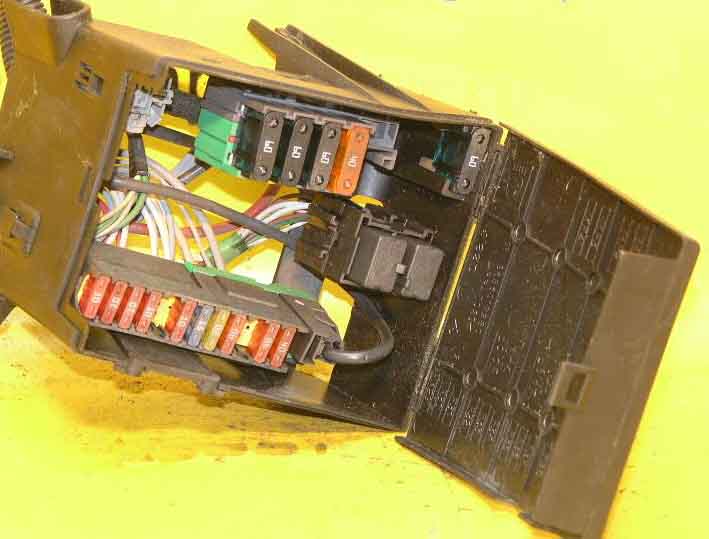

Фото-схема блока

Сам блок условно можно разделить на две части: обычные предохранители и предохранители высокой мощности (MF).

Обозначение MF

40A Питание противоугонного устройства
60A Питание электрических замков, выключатель освещения, вентилятор климатической установки, реле передних противотуманных фар, диагностический разъем
60A Питание компьютера AБС
60A Питание + от аккумуляторной батареи блока электрических предохранителей

Назначение обычных

29 10 Левая фара ближнего света 30 10 Правая фара ближнего света 31 10 Левая фара дальнего света 32 10 Правая фара дальнего света 33 15 Компьютер дизельного двигателя 34 10 Датчик кислорода 35 15 Бензонасос 36 20 Таймер омывателей 37 40 Вентиляторы системы охлаждения двигателя 38 — Не используется 39 40 Запасной предохранитель вентиляторов системы охлаждения двигателя 40 40 Вентиляторы системы охлаждения двигателя

Электрика

Снятие аккумулятора Пежо 306
Замена батарейки в брелке Peugeot 306 своими руками
Поменять батарейку в ключе Peugeot 306
Поменять батарейку в пульте Пежо 306
Как заменить блок предохранителей Peugeot 306
Замена втягивающего реле Peugeot 306
Как заменить габаритную лампу Peugeot 306
Заменить задний фонарь Peugeot 306
Снятие задней фары Пежо 306 своими руками
Заменить замок зажигания Пежо 306
Ремонт катушки зажигания Пежо 306
Как снять кнопку стеклоподъемника Peugeot 306
Поменять лампу ближнего света Peugeot 306
Поменять лампу в бардачке Peugeot 306
Как поменять лампу в габаритах Peugeot 306 своими руками
Замена ламп в дальний свет Пежо 306 своими руками
Как заменить лампу в задний ход Peugeot 306
Поменять лампу в поворотниках Peugeot 306 своими руками
Как заменить лампу в приборной панели Peugeot 306
Установка ламп в противотуманных фарах Peugeot 306 своими руками
Заменить лампу в ПТФ Пежо 306
Поменять лампу в фарах Peugeot 306
Ремонт лампы освещения салона Пежо 306 своими руками
Установка лампы стоп сигнала Peugeot 306
Ремонт ламп задних фонарей Пежо 306 своими руками
Снятие левой фары Пежо 306 своими руками
Снять моторчик стеклоподъемника Пежо 306 своими руками
Снять переднюю фару Пежо 306 своими руками
Снятие правой фары Peugeot 306
Поменять предохранители Peugeot 306 своими руками
Поменять предохранитель прикуривателя Peugeot 306 своими руками
Установка противотуманных ламп Peugeot 306
Поменять реле поворотов Пежо 306
Заменить реле стартера Peugeot 306 своими руками
Установка реле стеклоочистителя Peugeot 306 своими руками
Заменить свечи зажигания Пежо 306 своими руками
Установка щеток генератора Peugeot 306
Электросхема акпп Пежо 306 своими руками
Электросхема акустической системы Пежо 306 своими руками
Электросхема бензонасоса Peugeot 306
Схема блока предохранителей Peugeot 306
Электросхема блока управления двигателем Peugeot 306
Электросхема вентилятора охлаждения Пежо 306 своими руками
Электросхема включения бензонасоса Пежо 306 своими руками
Схема включения вентилятора охлаждения Пежо 306
Электросхема включения кондиционера Peugeot 306
Электросхема включения переднего моста Пежо 306 своими руками
Электросхема включения стартера Пежо 306
Электросхема включения фар Peugeot 306
Электросхема генератора Пежо 306 своими руками
Электросхема датчика давления масла Peugeot 306 своими руками
Электросхема датчика кислорода Peugeot 306 своими руками
Электросхема датчика охлаждающей жидкости Peugeot 306
Электросхема датчика скорости Пежо 306
Схема датчика температуры Пежо 306 своими руками
Электросхема датчика уровня топлива Пежо 306
Схема двигателя Peugeot 306 своими руками
Схема дворников Пежо 306 своими руками
Схема зажигания Peugeot 306 своими руками
Схема замка зажигания Peugeot 306
Электросхема звукового сигнала Peugeot 306 своими руками
Электросхема инжектора Пежо 306
Электросхема карбюратора Peugeot 306
Схема корректора фар Peugeot 306
Электросхема освещения салона Peugeot 306
Схема отопителя Пежо 306
Электросхема охлаждения двигателя Peugeot 306
Схема панели приборов Peugeot 306
Схема передних фар Peugeot 306
Электросхема печки Peugeot 306 своими руками
Схема приборной панели Пежо 306
Электросхема проводки Peugeot 306
Схема противотуманных фар Пежо 306 своими руками
Схема реле бензонасоса Peugeot 306
Электросхема реле давления Пежо 306
Электросхема реле поворотов Peugeot 306 своими руками
Схема реле регулятора Peugeot 306
Электросхема реле стартера Пежо 306 своими руками
Схема системы впрыска Peugeot 306
Электросхема системы зажигания Peugeot 306
Схема системы кондиционирования Peugeot 306
Электросхема системы охлаждения Peugeot 306
Электросхема системы управления двигателем Peugeot 306
Электросхема стартера Пежо 306
Схема стеклоочистителя Пежо 306
Схема стеклоподъемников Peugeot 306 своими руками
Электросхема стоп сигналов Пежо 306
Схема топливного насоса Пежо 306 своими руками
Схема топливной системы Пежо 306
Электросхема тормозной системы Peugeot 306 своими руками
Схема центрального замка Peugeot 306
Схема щитка приборов Пежо 306
Схема эбу Пежо 306 своими руками
Коды ошибок Peugeot 306

Электрика

Как снять аккумулятор Пежо 306Замена батарейки в брелке Peugeot 306 своими рукамиПоменять батарейку в ключе Пежо 306Поменять батарейку в пульте Пежо 306Замена блока предохранителей Peugeot 306 своими рукамиПоменять втягивающее реле Peugeot 306Как заменить габаритную лампу Пежо 306 своими рукамиПоменять задний фонарь Peugeot 306 своими рукамиСнятие задней фары Peugeot 306Ремонт замка зажигания Peugeot 306 своими рукамиЗамена катушки зажигания Пежо 306Снять кнопку стеклоподъемника Пежо 306Ремонт лампы ближнего света Пежо 306Как поменять лампу в бардачке Peugeot 306 своими рукамиКак заменить лампу в габаритах Пежо 306Замена ламп в дальний свет Peugeot 306Установка ламп в задний ход Пежо 306Заменить лампу в поворотниках Peugeot 306Поменять лампу в приборной панели Пежо 306Замена ламп в противотуманных фарах Пежо 306Установка ламп в ПТФ Peugeot 306Замена лампы в фарах Peugeot 306 своими рукамиКак поменять лампу освещения салона Peugeot 306Замена лампы стоп сигнала Peugeot 306Заменить лампы задних фонарей Peugeot 306Снятие левой фары Peugeot 306Снятие моторчика стеклоподъемника Пежо 306Снятие передней фары Пежо 306Снять правую фару Пежо 306Заменить предохранители Пежо 306 своими рукамиЗаменить предохранитель прикуривателя Пежо 306Ремонт противотуманных ламп Peugeot 306Ремонт реле поворотов Peugeot 306 своими рукамиЗаменить реле стартера Пежо 306 своими рукамиПоменять реле стеклоочистителя Peugeot 306 своими рукамиРемонт свечей зажигания Пежо 306 своими рукамиПоменять щетки генератора Пежо 306Схема акпп Пежо 306Электросхема акустической системы Пежо 306Электросхема бензонасоса Пежо 306Электросхема блока предохранителей Пежо 306Электросхема блока управления двигателем Peugeot 306Схема вентилятора охлаждения Peugeot 306Электросхема включения бензонасоса Пежо 306Схема включения вентилятора охлаждения Peugeot 306 своими рукамиЭлектросхема включения кондиционера Peugeot 306 своими рукамиЭлектросхема включения переднего моста Пежо 306Электросхема включения стартера Peugeot 306Схема включения фар Пежо 306Электросхема генератора Пежо 306Схема датчика давления масла Peugeot 306Электросхема датчика кислорода Peugeot 306Электросхема датчика охлаждающей жидкости Peugeot 306Электросхема датчика скорости Пежо 306Электросхема датчика температуры Peugeot 306Электросхема датчика уровня топлива Peugeot 306Электросхема двигателя Пежо 306 своими рукамиСхема дворников Peugeot 306Электросхема зажигания Peugeot 306Электросхема замка зажигания Пежо 306Электросхема звукового сигнала Peugeot 306 своими рукамиСхема инжектора Пежо 306 своими рукамиСхема карбюратора Пежо 306Электросхема корректора фар Пежо 306Схема освещения салона Peugeot 306Схема отопителя Peugeot 306Схема охлаждения двигателя Peugeot 306Электросхема панели приборов Пежо 306Схема передних фар Пежо 306Схема печки Peugeot 306Электросхема приборной панели Peugeot 306Схема проводки Пежо 306Схема противотуманных фар Пежо 306Электросхема реле бензонасоса Пежо 306Схема реле давления Peugeot 306Схема реле поворотов Peugeot 306 своими рукамиЭлектросхема реле регулятора Peugeot 306 своими рукамиСхема реле стартера Пежо 306 своими рукамиСхема системы впрыска Peugeot 306Электросхема системы зажигания Peugeot 306Электросхема системы кондиционирования Пежо 306Схема системы охлаждения Пежо 306Схема системы управления двигателем Peugeot 306Схема стартера Peugeot 306Схема стеклоочистителя Peugeot 306Схема стеклоподъемников Пежо 306Электросхема стоп сигналов Peugeot 306Схема топливного насоса Peugeot 306Схема топливной системы Пежо 306Электросхема тормозной системы Peugeot 306Схема центрального замка Peugeot 306 своими рукамиСхема щитка приборов Peugeot 306 своими рукамиЭлектросхема эбу Peugeot 306Коды ошибок Пежо 306

Предохранители и реле в салоне

Что бы получить к нему доступ, надо повернуть на четверть оборота винт, расположенный в крышке блока, под рулем.

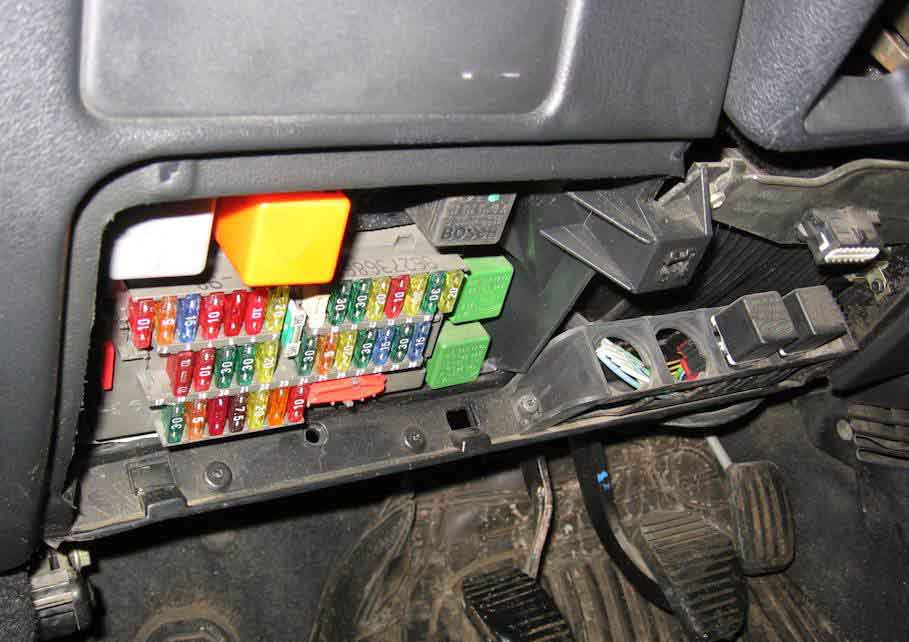

фотография блока в салоне пежо 306

Описание предохранителей

Не используется.
7,5 Компьютер автоматической коробки передач (АКП) или зуммер превышения скорости.
5 Kомпьютер АБС.
5 Приборная панель, центральный блок защиты салона, блок регулирования температуры охлаждающей жидкости, подсветка селектора переключения режимов АКП, реле АКП, замок отключения подушки безопасности переднего пассажира.
25 Выключатель фонарей заднего хода, Реле АКП, выключатель стоп-сигналов, реле фонарей дневного освещения, реле группы вентиляторов охлаждения двигателя, выключатель прессостата, реле компрессора.
5 Приборная панель, центральный блок защиты салона, сигнализатор охранной системы, часы, лампа освещения багажника, антенна радиоприемника.
30 Электрообогреватель заднего стекла и наружных зеркал.
20 Центральный блок защиты салона, автомагнитола.
20 Компьютер системы впрыска, реле группы вентиляторов охлаждения двигателя, электронный блок регулировки температуры охлаждающей жидкости.
20 Фонари аварийной световой сигнализации, задний и передний плафоны освещения салона.
10 Подсветка приборной панели, зуммер превышения скорости, часы, регулятор яркости подсветки приборной панели, габаритные фонари.
10 Задний противотуманный фонарь.
Не используется.
30 Реле заднего стеклоподъемника и электрообогревателей сидений.
20 Разъем подсоединения электропроводки прицепа.
30 Реле передних стеклоподъемников и вентиляционного люка.
20 Выключатель звукового сигнала.
10 Передние противотуманные фары.
10 Задний габаритный фонарь.
30 Система вентиляции, отопления, кондиционирования воздуха
10 Задний левый габаритный фонарь, освещение номерного знака, передние габаритные фонари.
10 Реле системы вентиляции, выключатель электрообогревателя заднего стекла и наружных зеркал.
20 Прикуриватель.
Не используется.
10 Автомагнитола.
30 Выключатель стеклоочистителя и омывателя ветрового стекла, электродвигатель стеклоочистителя ветрового стекла, таймер выключения стеклоочистителя или реле датчика дождя.
15 Лампа освещения перчаточного ящика, индикаторы указателей поворота, выключатель электрической регулировки наружных зеркал, плафоны местного освещения, лампа подсветки туалетного зеркала, датчик дождя, датчик температуры воздуха в салоне.
15 Часы, термометр наружного воздуха, реле стеклоподъемников и электрообогревателей сидений, стеклоочиститель заднего стекла, вентиляционный люк.

Схема реле

Обозначение

Реле 1 датчика дождя
Реле 2 датчика дождя
Реле ближнего света фар / сигнализация
Реле передних стеклоподъемников
Реле задних стеклоподъемников
Реле передних противотуманных фар
Реле нагревательного элемента печки отопителя, АСС
Реле работы электро схемы двигателя / сигнализация / электро подъемники передние
Реле таймера подогрева заднего стекла
Реле индикаторов указателей поворотов
