Как выставить зажигание на москвич 412

АЗЛК 2141 | Двигатели | Москвич

3.0 Двигатели

Порядок работы цилиндров 1–3–2–4 Неплоскостность нижней поверхности головки блока цилиндров 0,05 мм Распределительный вал Двигатель 1,8 л Высота кулачков: – впускной 39,751 – 39,850 мм – выпускной .

3.2 Операции по ремонту двигателя, установленного в автомобиле

Многие ремонтные работы на двигателе могут быть проведены непосредственно на автомобиле. До начала ремонтных работ рекомендуется тщательно очистить двигатель и моторный отсек. В зависимости от вида работ можно снять капот для облегчения доступа к двигателю. Не снимая двигатель с автомобиля, можно устранить различные виды утечек, например, заменить прокладки впу.

3.8 Замена уплотнительных колец распределительных валов

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите зубчатый ремень, механизм натяжения зубчатого ремня и шкив распределительного вала. 2. Снимите задний кожух зубчатого ремня. 3. Используя маленькую отвертку, извлеките уплотнительное кольцо распределительного в.

3.13 Маховик/ пластина привода

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите автомобиль и снимите коробку передач. 2. Используя маркер или краску, отметьте положение ведущего узла сцепления по отношению к маховику. 3. Постепенно в диагональной последовательности, ослабьте б.

3.14 Замена заднего уплотнительного кольца коленчатого вала

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите коробку передач и маховик. 2. Наиболее простой способ извлечения старого уплотнительного кольца заключается в том, чтобы отверткой зацепить уплотнительное кольцо и извлечь его из гнезда. 3. Также уплотнительное.

Одна модель – два производителя

Первые экземпляры «412» выпускались на заводе МЗМА, который впоследствии переименовали в АЗЛК.

Параллельно с этим выпуск Москвичей освоили в Ижевске, и машина выпускалась сразу на двух независимых предприятиях:

  1. С 1967 по 1977 года – на МЗМА;
  2. С 1968 по 1997 года – на автомобильном заводе в Ижевске.

Справочно: Хотя Ижевский завод размещал на радиаторной решетке свой логотип, однако по документам автомобиль продолжал оставаться «Москвич 412». Это подтверждалось и видео тех лет – автомобиль рекламировался только так. Чтобы различать их, автолюбители в обиходе используют комбинации названий: «Иж-Москвич-412» либо «ижевский «Москвич-412».

На базе Москвича 412 Ижевский автозавод освоил выпуск еще двух моделей, у которых был грузопассажирский кузов, приспособленный для перевозок:

  1. ИЖ-2715 – развозной автомобиль-фургон с грузоподъемностью 500 кг;
  2. ИЖ-27151 – его модификация в пикап.

Вся внутренняя «начинка» была аналогична платформе Москвича 412. Поэтому в обслуживании автомобилей не было никаких трудностей – электропроводка Москвич 412, силовой агрегат и шасси были идентичны.

Дополнительная аббревиатура

Разработанный еще в послевоенные годы кузов в 70-х перестал отвечать требованиям пассивной безопасности.

А поскольку в те годы большая часть автомобилей продавалась за рубеж, то конструкторам пришлось поработать над решением этих проблем:

  1. силовые элементы кузова «М-412» был переделаны под установку ремней безопасности. Начиная с 1969 года ремни стали штатным оборудованием автомобиля;
  2. панель приборов и другие травмоопасные элементы салона получили мягкие накладки. Все авто, начиная с февраля 1969 года, получали обновленные детали салона.

Справочно: В заводской документации модернизированные Москвичи получили дополнительные индекс – были добавлены буквы «И» и «Э», а сама модель стала называться «Москвич 412 иэ».

Силовые агрегаты

Интересна и история разработки силового агрегата Москвича 412, имевшего краткое заводское обозначение М-412, и более полное – УЗАМ-412, которая очень схожа с историей предшественника – мотора М-408:

  1. Для «408» Москвича был взят за основу силовой агрегат от Opel Kadett , который вместе с документацией по производству оказался в нашей стране в послевоенное время;
  2. двигатель М-412 основывался на 1500 кубическом силовом агрегате BMW M10 , который оказался крайне удачным в техническом плане. Причем, сами баварцы не скрывали, что основные идеи ними также были скопированы с разработок фирмы Talbot образца 1955 года.

Тем не менее, конструкторами многие элементы силового агрегата были переработаны и улучшены, что сделало автомобиль Москвич 412 самым скоростным легковым автомобилем тех лет.

Как Выставить Зажигание Москвич 412

Сделай сам, без ошибок и быстрой установки зажигания на москвичке

Владелец традиционной модели российского автопрома должен знать, как ее установить зажигание на Москвич-412. Это довольно простой процесс, который все еще может быть сложным, если вы не знаете процедуру. Конкретно, как установлено зажигание мусковит 2140 и другие делают модели и мы обсудим эту статью.

Зачем включать зажигание?

Если вы правильно установите момент зажигания, это напрямую влияет на динамику автомобиля. Это также сэкономит топливо. При очень позднем воспламенении двигатель перегревается, рабочая смесь не выгорает полностью, что также снижает мощность.

Если двигатель запускается слишком рано, это может вызвать стук в двигателе. Из-за этого клапаны и поршни могут даже перегореть.

Инструкции по установке

Для работы вам понадобятся такие инструменты, как набор ключей и сигнальная лампа.

Порядок настройки зажигания Москвич-412 заключается в следующем:

  1. Сними первым крышка клапана. Затем используйте ручку запуска и снимите коленчатый вал. Продолжайте, пока отметка на нем не совпадет с точкой штифта на блоке, также отметка на звезде, отмеченная знаком Крышка цилиндра.
  2. Освободите защелки, снимите крышку тумблера. Снимите две гайки с ключом «10», поднимите тамбур. Слайдер должен быть установлен напротив провода первого цилиндра.
  3. Теперь положите тамбур на место и затяните его. Запустить двигатель. Используйте клавишу «12», чтобы ослабить шестигранник в нижней части распределителя. Когда двигатель работает, вам нужно будет поворачивать диск до тех пор, пока вы не услышите, что двигатель работает ровно. Это метод выявления воспалительного слуха.
  4. Регулировка также может быть выполнена с помощью контрольной лампы. После выравнивания меток и сдвига слайдера, крепление распределителя следует ослабить. Один вывод контрольной лампы должен быть подключен к клемме низкого напряжения, а другой — к земле. Включить зажигание. Удерживая ползунок, поворачивайте переключатель до тех пор, пока не загорится свет, это будет момент зажигания.

Как установить контакт зажигание на мусковит.

в качестве принимать Зажигание на москвичке на лампочке. И некоторые мысли о будущем.

Установка клиренса Московит зажигание.

В видео ниже вы узнаете, как отрегулировать кулачковый зазор (автор видео «Гараж в СССР»).

Проверьте установку

Самый точный метод проверки настроек зажигания — запускать его на ходу. Для этого необходимо разогнаться по ровной дороге до 55-60 км / ч, а затем дать полный газ. Ускорение на четвертой передаче. Если после резкого впрыска топлива возникает стук, необходимо установить дополнительное зажигание. Убедитесь, что вы слышите только 1-2 легких стука.

Схема подключения Выключатель зажигания

Чтобы установить новый PPE, ваши действия должны быть следующими:

  • отсоединить кабель от аккумулятора;
  • установите ключ в положение «0» на замке зажигания;
  • Теперь нужно отсоединить проводку от клемм контактного устройства замка;
  • отвинтить четыре фиксирующих болты стопорного рычага на рулевой колонке, и удалить его крышку, а затем вся рука с замком;
  • Теперь удалите 3 крепежных винта из кронштейна, затем снимите пружинные шайбы и резиновый рукав;
  • С помощью отвертки вставьте плоскую пружину и открутите замок от кронштейна;
  • Установка нового устройства производится в обратном порядке.

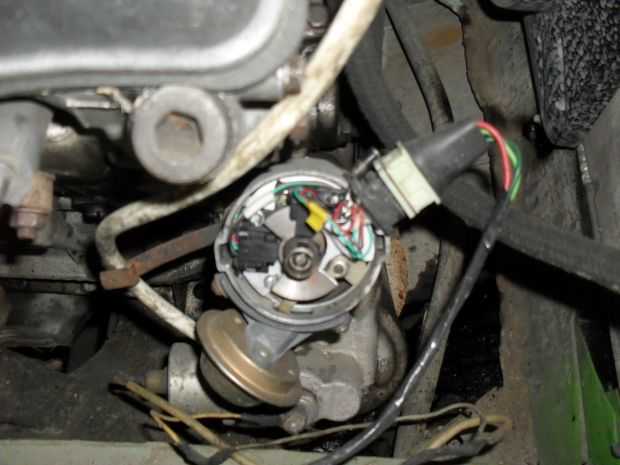

Установка и ремонт Tumblr

Выключатель зажигания, а также привод зажигания могут иметь различные неисправности: растрескивание крышки, загрязнение или смачивание контакта, повреждение контакта в цепи питания. Вы можете решить, как они все и просто заменить часть.

Чтобы прикрепить новую деталь, вам необходимо убедиться, что ролик правильно установлен в корпусе. Затем, сняв крышку корпуса, вставьте хвостовик в корпус привода распределителя двигателя. Поворачивайте его, пока шины плавающей муфты не выровняются.

Затем затяните гайку, которая крепит хвостовик распределителя к корпусу привода. Надень крышку. Затем вставьте провод высокого напряжения свечи в порядке цилиндров 1-3-4-2, с учетом вращения ротора распределителя.

Наконечник высоковольтного провода от вилки первого цилиндра установлен в клеммной колодке над низковольтной клеммой в корпусе. Далее провод, идущий от катушки зажигания, вставляется в центральное гнездо крышки. Необходимо подключить провод, идущий от того же провода к катушке, к клемме низкого напряжения.

Теперь подключите трубку регулятора вакуума. Установка завершена.

Последовательность регулировки клапанов на «Москвиче-412»

Автомобили «Москвич-412» производились на Московском (АЗЛК) и Ижевском (ИЖ) автозаводах и оснащались четырехцилиндровым карбюраторным двигателем УЗАМ-412. Мотор находился в производстве до 2001 года и в настоящее время является еще весьма распространенным.

Признаки необходимости регулировки

Характерным признаком необходимости регулировки клапанов являются стуки при работе прогретого двигателя, доносящиеся из-под клапанной крышки. Также регулировка клапанов требуется после их притирки к сёдлам.

Инструменты

Для выполнения работы по регулировке клапанов на «Москвиче-412» потребуется торцовый ключ с размерами головки 5 и 10 мм, гаечный с размером зева 12 и 14 мм, а также стандартный набор щупов. Регулировку производят при температуре мотора примерно 20-22 градусов.

Распределительный вал на двигателе УЗАМ-412 находится в головке блока. Выпускные клапаны расположены слева от установленного в подшипниках распределительного вала, впускные – справа.

Последовательность работ

Рассмотрим пошагово порядок регулировки клапанов на «Москвиче-412». Необходимо отсоединить шланг откачки картерных газов двигателя от клапанной крышки, отключить трубку вакуум-корректора карбюратора. На «Москвиче-2141» с двигателем УЗАМ-412 надо дополнительно снять гибкий воздуховод с воздухозаборного патрубка воздушного фильтра. Открутив торцовым ключом семь гаек крепления, необходимо снять клапанную крышку с головки

При этом важно не повредить прокладку крышки

Необходимо установить поршень в первом цилиндре в верхнюю точку для такта сжатия (ВМТ). Первым считается цилиндр, следующий за шкивом мотора. На шкиве двигателя имеется специальная риска, которую необходимо совместить со штифтом на картере. Кроме того, дополнительная риска имеется и на шестерне для привода распределительного вала. Ее нужно совместить с приливом на головке. При установке мёртвой точки следует вращать коленчатый вал за храповик, а при его отсутствии – за шкив двигателя.

При помощи щупа с толщиной пластины 0,15 мм следует проконтролировать тепловые зазоры. Щуп должен входить через зазор между коромыслом и верхней частью стержня клапана с небольшим усилием. В случае несоответствия зазора необходимо отрегулировать клапаны «Москвича-412».

Для изменения зазора следует ослабить гаечным ключом с зевом 14 мм фиксатор и вращать нажимной винт, выставляя необходимый зазор. После этого затягивают фиксатор и еще раз контролируют зазор. Такую операцию проводят на обоих клапанах первого цилиндра. Регулировка клапанов «Москвича-412» завершена на одном цилиндре.

Поворачивают вал двигателя на 180 градусов по часовой стрелке. Проводят аналогичные работы в третьем цилиндре. Поворачивая вал на 180 градусов, выставляют зазор в четвертом цилиндре, затем, повернув вал еще раз, – во втором. Устанавливают на место снятые детали. Регулировка клапанов в «Москвиче-412» завершена. Проверку производят запуском и прогревом мотора – клапаны стучать не должны.

Москвич 2140 Poor Grandpa › Бортжурнал › Про установку зажигания, трамблер и ЦРОЗ.

Карб почищен, настроен. Машина не едет. Попытки настроить УОЗ не приводят ни к чему. Решил снять и посмотреть, что за трамблер стоит. Окей. Еду, покупаю москвичевский, 5406-3706. Ставлю, ничего не меняется. Заодно вспотрошил волговский, просто посмотреть.

Идем дальше. Регулирую клапана( были зазоры до 0,35мм), а заодно проверяю метки на шкиве коленвала и распредвале.

Снимаю натяжитель, перекидываю цепь на зуб.

Еду попробовать. Со средних начинает офигенно валить. Но на низких и средних туповат. Буду разбирать, смотреть ЦРОЗ. Плюс детонация периодически появляется.

Разобрал новый, москвичевский, трамблер. По ЦРОЗу: пружинки внешне похожи на волговскую, ту, которая пожестче. Параметры не скажу, ни коэффициент жесткости, ни длины. Пока просто подогнал площадки пружин, чтобы первая стояла слегка внатяг, а свободный и рабочий ход второй был примерно одинаковым. Посмотрим, как поведет себя.

Заметил, что пластину с ДХ можно регулировать в пределах пары градусов за счёт овальных отверстий под болтами креплений. По идее это может влиять на работу ВОЗ.

Вообщем, на глаз выставил, поехал на трассу проверить. Как хорошо прогрелся, начался адский детон при малейшей нагрузке. Температура ОЖ подобралась к 100°С. Остановился, вышел, сделал УОЗ на 5 мм по дуге корпуса трамплера позже, сел и поехал. В итоге температура 80, москвич, как и прежде, валит где-то с 3-х тысяч.

Пластину с ДХ повернул до упора по часовой. Так уменьшается ход ВОЗ.

В итоге: на холодную едет вменяемо, прогретый едет хорошо. Пока лезть дальше, баловаться с пружинками и ходами грузчиков не планирую, так как зима и ну его на фиг. Да и дел по москвичу помимо еще хватает.

READ Как установить плагин телепорт

Источник

Москвич 412 после как ремонта, проблема с зажиганием

Опции темы
Поиск по теме

провода все правильно поставлены, трамблер который на нем стоял, на другой поставили сразу завелся и нормально все

С контактом то разобрался?

контакты не трогали, трамблер который на нем стоял, поставили на другой москвич так тот завелся и едет

Слушай, а что с компрессией после ремонта, проверили? И что вообще было-то, по каким показаниям двиг перебирали?

сапунел сильно, и на первом цилиндре свечу засирало, оказалось кольцо лопнутое. до этого отлично ездил 100-110 свободно ехал, причем со всем этим

Ммм, т.е. не стали компрессию проверять после сборки. Надо бы на всякий случай, фронт работ все-таки большой был.

Ну ты и озадачил))) если с електрикой порядок, смотри карб или бензонасоса смени прокладки. Мотор сам по себе нормально обороты развивает? Если плохо есть пару колхозных вариантов проверить бензонасос. Отключи его питание, налей бенз в полторашку. Приоткрой крышку немного и лей бенз напрямую в карб ( тока не кури рядом))) посмотри что изменится. Возможен вариант что и шток бензонасоса сточило. Да и карб бы по хорошему перебрать. Еще вопрлс существенный. Под какой бенз прокладку гбц ставили и какой в баке?

Если до ремонта оно работало, а в процессе ремонта не затрагивалось, то очень маловероятно, что за это время ремонта само внезапно сломалось. Про прокладку ГБЦ вообще тебя не понял. Она ж стандартная вроде. Чтобы понизить СЖ 2 прокладки ставили. Да, и детонацию никто не отменял.

Источник

Последовательность регулировки клапанов на «Москвиче-412»

Автомобили «Москвич-412» производились на Московском (АЗЛК) и Ижевском (ИЖ) автозаводах и оснащались четырехцилиндровым карбюраторным двигателем УЗАМ-412. Мотор находился в производстве до 2001 года и в настоящее время является еще весьма распространенным.

Признаки необходимости регулировки

Характерным признаком необходимости регулировки клапанов являются стуки при работе прогретого двигателя, доносящиеся из-под клапанной крышки. Также регулировка клапанов требуется после их притирки к сёдлам.

Инструменты

Для выполнения работы по регулировке клапанов на «Москвиче-412» потребуется торцовый ключ с размерами головки 5 и 10 мм, гаечный с размером зева 12 и 14 мм, а также стандартный набор щупов. Регулировку производят при температуре мотора примерно 20-22 градусов.

Распределительный вал на двигателе УЗАМ-412 находится в головке блока. Выпускные клапаны расположены слева от установленного в подшипниках распределительного вала, впускные – справа.

Последовательность работ

Рассмотрим пошагово порядок регулировки клапанов на «Москвиче-412». Необходимо отсоединить шланг откачки картерных газов двигателя от клапанной крышки, отключить трубку вакуум-корректора карбюратора. На «Москвиче-2141» с двигателем УЗАМ-412 надо дополнительно снять гибкий воздуховод с воздухозаборного патрубка воздушного фильтра. Открутив торцовым ключом семь гаек крепления, необходимо снять клапанную крышку с головки

При этом важно не повредить прокладку крышки

Необходимо установить поршень в первом цилиндре в верхнюю точку для такта сжатия (ВМТ). Первым считается цилиндр, следующий за шкивом мотора. На шкиве двигателя имеется специальная риска, которую необходимо совместить со штифтом на картере. Кроме того, дополнительная риска имеется и на шестерне для привода распределительного вала. Ее нужно совместить с приливом на головке. При установке мёртвой точки следует вращать коленчатый вал за храповик, а при его отсутствии – за шкив двигателя.

При помощи щупа с толщиной пластины 0,15 мм следует проконтролировать тепловые зазоры. Щуп должен входить через зазор между коромыслом и верхней частью стержня клапана с небольшим усилием. В случае несоответствия зазора необходимо отрегулировать клапаны «Москвича-412».

Для изменения зазора следует ослабить гаечным ключом с зевом 14 мм фиксатор и вращать нажимной винт, выставляя необходимый зазор. После этого затягивают фиксатор и еще раз контролируют зазор. Такую операцию проводят на обоих клапанах первого цилиндра. Регулировка клапанов «Москвича-412» завершена на одном цилиндре.

Поворачивают вал двигателя на 180 градусов по часовой стрелке. Проводят аналогичные работы в третьем цилиндре. Поворачивая вал на 180 градусов, выставляют зазор в четвертом цилиндре, затем, повернув вал еще раз, – во втором. Устанавливают на место снятые детали. Регулировка клапанов в «Москвиче-412» завершена. Проверку производят запуском и прогревом мотора – клапаны стучать не должны.

Порядок зажигания москвич 412

Для любителей Москвич! Хотите почерпнуть оригинальную идею для тюннинга или поделиться своим креативным видением автомобиля, тогда этот автофорум – именно то, что вам нужно! Также тут доступна информация по ремонту автомобилей марки Москвич.

Ответить

Хотелось бы установить правильный порядок зажигания на москвич 412. Есть ли у кого подробная инструкция или мануал, по которому бы можно было сделать такие вещи самому. У меня, к сожалению, ничего такого не сохранилось

VladimirL Сообщения: 12 Зарегистрирован: 09 апр 2013, 17:16 Репутация: 0

Вернуться к началу

Порядок зажигания на москвич 412 : 1- 3 — 4 -2 .Начальная установка зажигания 10 град. Атоматическое центробежное опережение (надвигателе) от 0-31 градуса.Зазор между контактами прерывателя — распределителя 0,4 -0,5 мм.Зазор между электродами свечи 0,8-0,95 мм. Что касается установке момента зажигания.Провернуть коленчатый вал по часовой стрелки в такте зжатия первого целиндра ,до совмещения первой метки по ходу вращения кол.вала.Метка расположена на передним шкиву кол. вала,а совместить её нужно с меткой (заострёный штырёк) на передней крышке.После установки метки нужно установить начало разрыва контактов прер.-распределителя.Это можно сделать визуально или спомощю лампочки (контрольки).Спомощю лампочки будет точней.От клемы прер.-распределителя откючить продок идущий на катушку зажигания.Ослабть крепление прер.-распределителя,подкючить к его клеме и к плюсовой клеме АКБ лампочку.Вращая незначительно навстречу или походу вращения вала прер.-распределитель сам корпус прер.-распределителя.Лампочка должна загоратся и тухнуть в момент начала разрыва контактов.Такт зжатия первого целиндра(выкрутить свечку первого целиндра и заткнуть пробкой отверстие.Как пробка вылетит — в целиндре такт зжатия ,можно подгонять метку.

Piotr Сообщения: 29 Зарегистрирован: 18 мар 2013, 19:21 Репутация: 0

Вернуться к началу

Не выставлял зажигание на 412, но судя по логике все верно описано! хотелось бы обратиться к автору — найдите на сто какого нибуть деда, который в свои годы накрутился этих москвичей. Он вам выставит все как надо и это будет лучше чем по инету слушать советы. Свои нюансы везде есть!

Toshik Сообщения: 14 Зарегистрирован: 17 фев 2013, 17:53 Репутация: 1

Вернуться к началу

Та я думаю вы можете на любое СТО подьехать вам везде сделают что нужно, так как эти машины знают хорошо =) Если же хотите сделать сами, то следуйте инструкции описанной выше, думаю получится, особо сложного ничего сдесь нету…=)

Zatar Сообщения: 8 Зарегистрирован: 24 апр 2013, 16:43 Репутация: 0

Вернуться к началу

Piotr очень хорошо написал вам короткий мануал) Если вам что не понятное есть еще готовые мануалы даже в пдф файлах в интернете — главное подойти правильно к поиску) а так же можно провести вам наглядный урок то ли от опытного механика с СТО или просто по знакомству)

bioshok Сообщения: 12 Зарегистрирован: 21 май 2013, 12:48 Репутация: 0

Вернуться к началу

Ответить

Вернуться в Клуб — форум Москвич

Похожие темы Ответы Просмотры Последнее сообщение

  • Выбираю свечи зажигания для митсубиси лансер! Нужен совет в форуме Клуб — форум Митсубиси 3 1011 от ridik
  • Замок зажигания Мерседес 308D, АКПП, 1994г (почтовик) в форуме Клуб — форум Мерседес 3 2901 от opiym
  • Модуль зажигания опель астра Н. Менять опять? в форуме Клуб — форум Опель 3 7052 от Mixa
  • Где достать корпус ключа зажигания для lexus 330? в форуме Клуб — форум Лексус 3 1601 от pokemon
  • Ключ зажигания на мерседес плохо поворачивается в форуме Клуб — форум Мерседес 3 1800 от PopKorn

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1

Lada 2106 третья машина(проблемная › Logbook › схема подключения проводов от трамблера

подключал по принципу нумерования на крышке трамблера и отсчета цилиндров от переда к заду движка по порядку, пробовал подключать от нумерования на крышке трамблера по схеме 1-3-4-2 — итог машина не заводится…крышка трамблера стоит на 180 градусов иначе нежели на других жигулях! выставлял по принципу смотри запоминай втыкай

получилось что машина заводится только в таком расположении проводов от трамблера от трамблера 4 идет к 1 свече, от 3 на трамблере идет к 2 свече, от 2 на трамблере идет к 3 свече и соответственно от 1 на трамблере идет к 4 свече…завелась!

троит, дымит и пердит) но едет…через 5 минут заведенного состояния всё нормализуется, в двух из четырех стоят ввертыши. свечи «закопчены», масло черное стало после 2 дней поездок(черное хорошо работает значит, но значит мотор весь внутри изговнякан — надо промыть и залить новое)
