Руководство по ремонту Мазда 6 Ремонт Mazda 6 GG, GH, GJ своими руками

Признаки неисправного суппорта

(ссылка на источник изображения)

Понять, что на Мазда 6 GH подклинивает и требует ремонта суппорт одного из колёс можно по следующим признакам:

  • При езде накатом машина проезжает меньшее расстояние, чем раньше.
  • Если на ровной дороге замедлить Mazda 6 до очень низкой скорости и убрать ногу с педали тормоза, то он продолжит замедляться и уверенно остановится.
  • При остановке на дороге с небольшим уклоном машина не скатывается даже, если не задействован тормоз.
  • Во время прямолинейного движения приходится подруливать, автомобиль тянет в одну из сторон.
  • После череды активных торможений в салоне Мазда 6 может начать пахнуть подгоревшими колодками.
  • Повысился расход топлива.

Точнее определить, что задний суппорт Mazda 6 GH клинит можно, если после поездки с частыми торможениями потрогать по очереди все колёсные диски. Неисправность стоит искать в том колесе, диск которого окажется теплее других. Будьте осторожны тормозные диски могут быть очень горячими.

Причины неисправности

Причины ремонта могут быть абсолютно разные:

  • продавливание маслом сальников рулевой рейки(течь)
  • механический износ деталей рейки

Картинка взята с сайта vagma.ru

Ремонт реек не сводится только к замене сальников, также необходимо отшлифовать вал от коррозии. Если необходимо полная разборка конструкции для замены деталей, то необходимо заняться регулировкой рейки.

Вот признак того, что нужно ремонтировать рулевую рейку

Уверенно выявлять малейшие неисправности можно довольно легко, но это приходит с опытом. Отремонтировав рейку несколько раз, можно быстро определить степень износа и устранять поломки гораздо быстрее, чем это было в первый раз.

Детали нужно очистить от загрязнений. Это увеличит их срок эксплуатации. Поэтому после того как рейка была разобрана следует заняться прочисткой., удалить коррозию, заменить при необходимости уплотнители и т.д. При ремонте следует задействовать исключительно аналоговые, качественные запчасти. Правильно проведенный ремонт сделает рейку готовой к длительной и надежной эксплуатации.

Процесс ремонта рейки можно разделить на два этапа:

  1. Снятие рейки
  2. Собственно сам ремонт

Mazda CX-7. СНЯТИЕ И УСТАНОВКА РУЛЕВОЙ КОЛОНКИ

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключи «на 10», «на 16», торцовые головки «на 10», «на 12», «на 21», маркер, специальный съемник для снятия рулевого колеса.

1. Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

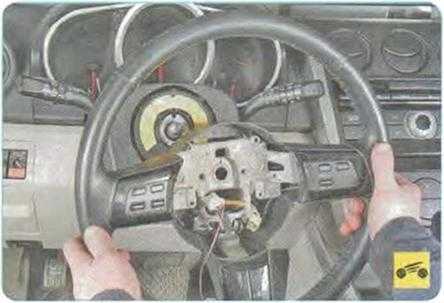

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 182), предварительно установив его в положе­ние, соответствующее прямолинейному движению.

3. Снимите кожух рулевой колонки (см. «Снятие и установка кожуха рулевой колон­ки», с. 183).

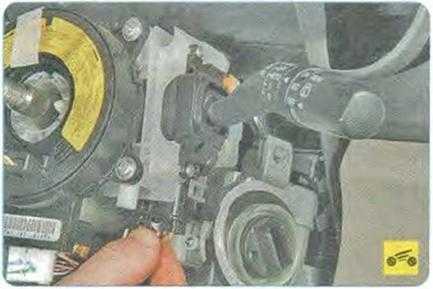

4. Отожмите фиксатор…

5. …и отсоедините колодку жгута прово­дов переключателя наружного освещения и указателей поворота.

6. Разъедините колодки жгута проводов, находящихся слева от рулевой колонки.

7. Подденьте отверткой…

8. …и отсоедините колодку блоков упра­вления аудиосистемой и круиз-контроля от контактного кольца.

9. Аналогично отсоедините колодку жгута проводов звукового сигнала и подушки бе­зопасности водителя от контактного кольца.

10. Отожмите фиксатор…

11. …и отсоедините колодки жгута про­водов переключателя очистителя и омыва- теля стекла ветрового окна, фар и окна две­ри задка.

12. Выверните три винта крепления бло­ка подрулевых переключателей, контактно­го кольца звукового сигнала и подушки бе­зопасности в сборе к рулевой колонке.

13. Снимите в сборе блок подрулевых пе­реключателей, контактное кольцо звуково­го сигнала и подушки безопасности.

14. Снимите нижнюю левую облицовку панели приборов (см. «Снятие и установка панели приборов», с. 285).

15. Подденьте отверткой…

16. …и снимите фиксирующую скобу ме­ханизма привода блокировки выключателя зажигания.

17. Отсоедините трос блокировки выклю­чателя зажигания.

18. Отсоедините колодки жгутов прово­дов от выключателя зажигания.

19. Сдвиньте вверх по валу кожух вала- шестерни…

20. …и снимите его.

Перед снятием рулевой колонки пометьте любым доступным способом взаимное поло­жение клеммового соединения нижнего кар­данного шарнира промежуточного вала и ва­ла-шестерни.

21. Вывертите болт клеммового соедине­ния карданного шарнира промежуточного вала рулевой колонки с валом-шестерней.

22. …и извлеките его.

23. Потяните вверх промежуточный вал и снимите клеммовое соединение промежу­точного вала с вала-шестерни.

24. Отсоедините держатели жгутов про­водов от рулевой колонки.

25. Отожмите фиксатор…

26. …и отсоедините колодку жгута прово­дов от контактной группы выключателя за­жигания.

27. Отверните четыре гайки крепления рулевой колонки…

28. …и снимите рулевую колонку с авто­мобиля.

29. Установите рулевую колонку и все снятые детали в порядке, обратном снятию.

Видео по теме «Mazda CX-7. СНЯТИЕ И УСТАНОВКА РУЛЕВОЙ КОЛОНКИ»

Съем и ремонт рулевой рейки Mazda 6 (правый руль)

Замена рулевых тяг и наконечников

осмотр рулевой рейки правой стороны выявление стука у Mazda 6 GG 2005

Ремонт заднего суппорта Mazda 6 GH

Далее приступаем к переборке суппорта Мазда 6 GH. Его надо полностью разобрать и почистить. Внутри вас ожидает много грязи и ржавчины, из-за которой механизм клинит.

Много грязи и ржавчины, из-за которой механизм клинит.

В процессе ремонта замените все пыльники и сальники, даже если на вид они целые. Это продлит исправное состояние механизма и отдалит время следующего ремонта.

Корпус заднего суппорта Mazda 6 GH очистите металлической щёткой от грязи, побрызгайте преобразователем ржавчины. Далее наждачной бумагой обработайте все участки пораженные коррозией. Чтобы сделать процесс более быстрым можно использовать шуроповёрт или дрель с соответствующей насадкой. Таким же образом очистите посадочное место пыльника.

Суппорт до чистки и после

Разберите механизм стояночного тормоза Mazda 6 GH. Очистите подшипник, проверьте его исправность и смажьте. Осмотрите толкатель, если присутствует выработка — замените. Все мелкие металлические, части замочите в преобразователе ржавчины, затем удалите с них остатки химии.

Осмотрите толкатель, если есть выработка замените.(ссылка)
Корпус суппорта Мазда 6 GH необходимо покрасить.

Сборка

Переборка заднего суппорта подходит к концу, осталось установить все детали на свои места.

Вдобавок к этому запаситесь новыми направляющими. Для облегчения монтажа используйте специальную смазку (ATE 03.9902-0511.2). Она облегчает работу и не вступает в реакцию с тормозной жидкостью.

  • Заложите в подшипник смазку (она есть в ремонтном наборе).
  • Установите сальник поворотного штока. Его можно забить на место при помощи куска пластиковой трубки подходящего диаметра. Резиновую часть надо заправить во внутреннюю полость трубы и аккуратно забить металлическую часть.
  • Используя струбцину и съёмник для стопорных колечек, соберите механизм вращения, установите стопор. Для работы с Мазда 6 GH на съемнике, возможно, придётся немного подточить концы.
  • Поршень и резьбу на штоке смажьте монтажным составом.
  • На поршень наденьте пыльник.
  • Закрутите до половины шток, затем заправьте пыльник в предназначенное для него место и закрепите стопорным кольцом. Чтобы гарантировать герметичность узла, необходимо установить стопор так, чтобы его концы сходились ровно в одной плоскости, не накладываясь друг на друга.
  • Установите новые штуцеры.
  • При необходимости поменяйте колодки.
  • Металлическую защиту дисков на Мазда 6 2010 полезно зачистить от грязи и покрасить.
  • Установите суппорт Mazda 6 GH на место и закрепите болтами.
  • Закрепите тормозной шланг, предварительно заменив на нём уплотнительные кольца из меди.

Все резьбовые соединения при ремонте суппорта покрывайте смазкой на медной основе. Обратную (не рабочую) сторону колодок обработайте противоскрипной смазкой.

Снятие рейки и ее установка: Пошаговая инструкция

Итак, что мы имеем — Мазда 6 с сопливой или стучащей рейкой.

Что необходимо для снятия рейки:

  • домкрат,
  • ключ балонный крестообразный,
  • ключ торцевой с головками на 12, 17 и 19,
  • удлинитель торцевого ключа на 750 мм,
  • кардан,
  • плоскогубцы,
  • крестовая отвертка,
  • съемник шаровых,
  • маркер перманентный,
  • жидкость ГУР ATF M-III 1 л.

Итак, пошагово:

  1. Поддомкрачиваем наш автомобиль
  2. Берем маркер и наносим метку на вал следующим образом(этот узел находится в салоне авто), выкручиваем крепежный болт, и снимаем вал
  3. Таким же образом в салоне снимаем манжету
  4. Снимаем шплинт, откручиваем гайку и с помощью специализированного съемника снимаем рулевой наконечник(наконечник рулевой тяги). В качестве съемника идеально подошел съемник для шаровой опоры Ваз 2101(стоимость около 500 рублей)
  5. вытащив указанные на рисунке клипсы отводим в сторону пластиковую защиту и обязательно ее там закрепляем
  6. С помощью ключа откручиваем трубку(нагнетательная для рабочей жидкости), сразу подставляем под место работы резервуар для отработанной жидкости ГУР.
  7. Откручиваем возвратный шланг жидкости ГУР, подставялем снизу резервуар для сбора рабочей жидкости. Найти его можно на леворульных машинах за подкрылком справа, на праворульных — слева
  8. Открыв капот, смотрим вниз за двигатель и ищем три показанных на рисунках болта
  9. Удобнее всего открутить указанные болты можно следующим способомДля этого необходимо соорудить следующий девайс
  10. С помощью домкрата поднимаем подрамник Мазда 6
  11. После всего этого необходимо открутить три болта на кронштейне подрамника.
  12. Немного опустив подрамник вытягиваем рулевой механизм, для авто с левым рулем в левую сторону, для праворуких авто, соответственно, в правую сторону.

Установку рулевой рейки нужно производить в обратном порядке, при этом учесть несколько ВАЖНЫХ МОМЕНТОВ:

  • Жидкость ГУР надо заливать, когда машина установлена на подставках
  • Уровень жидкости ГУР должен быть максимальным
  • НЕ ЗАПУСКАЯ ДВИГАТЕЛЬ, нужно несколько раз провернуть руль до упора в правую или левую сторону
  • Снова долить жидкость до максимальной отметки и повторить вращение колеса до упора в обе стороны. ЭТОТ ПУНКТ НЕОБХОДИМО ПОВТОРЯТЬ ПОКА ЖИДКОСТЬ НЕ ПЕРЕСТАНЕТ УХОДИТЬ.
  • Снимаем авто с подставок и заводим двигатель, даем поработать ему на холостом ходу
  • Поворачиваем несколько раз рулевое колесо до упора в обе стороны.
  • Проверяем уровень жидкости ГУР и убеждаемся, что она не пенится.
  • Если жидкость ушла — доливаем ее до максимальной отметки и повторяем поворот руля в обе стороны до упора.

На этом процесс установки закончен.

Как определить неисправность рейки

Как только водитель заметил изменение шума рулевого механизма, то можно задумываться о ремонте.

Иногда на наличие неисправности водителю указывает другой человек, который сел на руль машины впервые.  В подвеске есть много элементов, которые способны издавать различные посторонние звуки, определить источник могут профессиональные механики в любом СТО, но это также можно сделать самостоятельно.

Например, утечка жидкости. Это очень легко определить, даже не обладая особыми знаниями. Автомобиль будет оставлять пятна на месте стоянки, такое сложно не заметить. Чтобы не спутать жидкость гидроусилителя от моторного масла достаточно посмотреть на цвет пятна.

Цвет масла будет сильно отличаться от цвета жидкости. Он будет красного или зеленого цвета, в редких случаях желтый

Если обратить внимание на бочок, то по нему тоже можно определить, что жидкость утекла. В зависимости от автомобиля можно проверить метки гидроусилителя или щуп

Замена тормозной жидкости (прокачка тормозов) Мазда 6 GH

После ремонта суппорта потребуется заменить тормозную жидкость и выгнать воздух из системы. Для этой процедуры нужен помощник. Первым на Mazda 6 2011 прокачивается задний правый тормоз, за ним по порядку левый передний, левый задний и правый передний. Повторно слитую жидкость использовать запрещено.

  1. Заблокируйте задние колёса стояночным тормозом.
  2. Слейте из тормозной системы Мазда 6 GH оставшуюся там жидкость.
  3. Залейте в расширительный бачок новую.
  4. Снимите с клапана выпуска воздуха на заднем правом суппорте защитный колпачок. Установите на его место шланг подходящего диаметра и длины. Второй конец шланга опустите в сосуд с прозрачными стенками.
  5. Попросите помощника резко повыжимать педаль тормоза до упора (5-6 раз), а затем задержать её в нажатом положении.
  6. Открутите на пол оборота клапан и дайте вытечь жидкости. Сначала пойдёт грязная и старая. В это время педаль плавно опустится вниз.
  7. Когда течь перестанет, закрутите клапан.

Проделывайте эти действия до тех пор, пока не начнёт выходить чистая тормозная жидкость без пузырьков воздуха. При этом следите за уровнем жидкости в расширительном бачке. Не допускайте, чтобы он опустился ниже минимума.

Аналогично прокачайте остальные суппорты Mazda 6 GH в указанной последовательности.

Во время ремонта заднего суппорта Мазда 6 GH старайтесь не повредить стенки поршня и его посадочное место. Любая царапина на их зеркальной поверхности может привести к новой неисправности.
