Замена ремня грм daewoo matiz: артикулы, фото, видео

Выбор детали

Практически на все автомобили Дэу, в том числе и корейского производства, устанавливаются запасные части General Motors. При этом Матиз не стал исключением. Оригинальная ремень ГРМ для Daewoo Matiz имеет каталожный номер — 96352965. Средняя стоимость на автомобильных рынках составляет около 2500 рублей.

Также, стоит учитывать, что придётся брать натяжной ролик. Можно приобрести всё одним комплектом, но лучше подбирать по отдельности. Натяжной ролик ремня ГРМ — 94580139, стоимостью — 1800 рублей. Итого запчасти для замены в оригинале составляют — 4300 рублей.

Можно подобрать аналоги, для тех, кто хочет сэкономить без потери качества.

Замена ремня ГРМ Daewoo Matiz: технология, артикулы, цены

Многие владельцы Дэу Матиз сталкивались с необходимостью замены приводной ремня ГРМ. В автосервисе, эта операция стоит достаточно дорого. Постараемся разобраться, как провести процедуру своими руками, а также рассмотрим, какие цепи подходят кроме оригинальной детали.

материал

расскажет и наглядно покажет о процессе замены механизма ГРМ на Daewoo Matiz.

Процедура замены

Прежде чем приступить непосредственно к процессу замены необходимо понимать, что эта процедура — достаточно непростая и потребует значительного времени. Так, рекомендуется изучить технологические схемы, а также конструктивные особенности мотора. Далее, соберём необходимый инструментарий, для проведения замены.

Метки ГРМ.

Рассмотрим, в какой последовательности стоит проводить операции для смены ремня ГРМ на Daewoo Matiz:

Несмотря на то, что детали под капотом расположены плотно друг к другу, проблем с доступом к узлам и агрегатам не возникает.

  1. Снимаем минус-клемму с аккумуляторной батареи.
  2. Откручиваем верхние крепления защитной крышки ГРМ. Головкой на 10 снимаем верхнюю защитную крышку, которая закрывает ремень ГРМ.
  3. Ослабляем натяжитель приводных ремней. Снимаем верхнюю крышку, затем ослабляем натяжение приводных ремней генератора, гидроусилителя руля, кондиционера и снимаем их.
  4. Демонтируем переднее правое колесо и подкрылок. Чтобы получить доступ к нижней части двигателя, вывешиваем и снимаем правое переднее колесо, а также защитный кожух за ним.
  5. Выставляем метки на распредвале. Снимаем навесные ремни и выставляем метки. Метка на шкиве распредвала.
  6. Метки должны совпасть. На приводном шкиве генератора видим риску, которая должна совпасть с отметкой 0 на нижней крышке кожуха ГРМ.
  7. Откручиваем крепление шкива коленвала. Откручиваем болт коленчатого вала и снимаем шкивы привода навесного оборудования.
  8. Снимаем трубку и масляный щуп. Для снятия нижней ремня демонтируется трубка и масляный щуп. Крышка крепится болтами с головкой на 10, снимаем ее.
  9. Снимаем ремень. Ремень ГРМ и натяжной ролик использованные на фотоотчете. Ставим новые ремень и ролик.
  10. Сборку проводим в обратном порядке. Поскольку натяжной ролик полуавтоматический и натяжение ремня задается пружиной ролика, необходимо лишь затянуть фиксирующий болт при установке усилием от 15 до 23 Нм.

В данном автомобиле, при обрыве ремня ГРМ на ходу, гнёт клапана, к тому же, ещё и направляющие втулки под замену.

Процесс замены ремня ГРМ Дэу Матиз может показаться тяжёлым, а поэтому стоит рассчитать свои силы. В случае, если автолюбитель не уверен, то рекомендуется обратиться в автосервис для проведения операций. В среднем процесс смены может занять от 1 часа до 3 часов.

Выбор детали

Практически на все автомобили Дэу, в том числе и корейского производства, устанавливаются запасные части General Motors. При этом Матиз не стал исключением. Оригинальная ремень ГРМ для Daewoo Matiz имеет каталожный номер — 96352965. Средняя стоимость на автомобильных рынках составляет около 2500 рублей.

Ремень ГРМ.

Также, стоит учитывать, что придётся брать натяжной ролик. Можно приобрести всё одним комплектом, но лучше подбирать по отдельности. Натяжной ролик ремня ГРМ — 94580139, стоимостью — 1800 рублей. Итого запчасти для замены в оригинале составляют — 4300 рублей.

Аналоги

Можно подобрать аналоги, для тех, кто хочет сэкономить без потери качества.

Ремень ГРМ

Наименование производителя Артикул Цена
Kemp 77643324 600
Bosch 1 987 948 778 750
Dayco 94809 750
Gates 5434XS 900
Contitech CT910 900
Daewoo 96352965 1200
Finwhale BD107×25 1300
Blue Print ADC47532 1500
Mapco 44537 1500

Направляющий ролик ремня ГРМ

Ролик ГРМ.

Наименование производителя Артикул Цена
FSO 94580139 700
Profit 1014-2281 700
SNR GT35328 700
Flennor FS65091 700
SKF M 76102 900
Torque KR5006 900
Blue Print ADK87601 900
Fenox R12103 900
Mapco 23264 900
Febi 29311 1000
Gates T41267 1000

Вывод

Провести замену цепи газораспределительного механизма на Дэу Матиз достаточно просто своими руками. Для этого стоит иметь минимальные знания в конструкции двигателя транспортного средства, а также придерживаться инструкции. А если возникли проблемы — автосервисы всегда помогут.

Замена ремня ГРМ на Дэу Матиз 0.8 своими руками – фото и видео

Техническое обслуживание автомобиля требует периодическую замену ремня ГРМ. На автомобиле Daewoo Matiz производитель рекомендует проделывать эту операцию каждые 60 тысяч километров или же каждые 6 лет эксплуатации. Однако далеко не все водители придерживаются указанных рекомендаций, дожидаясь момента, когда ремень попросту порвётся.

Чаще всего, износ ремня ГРМ проявляется в наличии подозрительных звуков из моторного отсека, прерывчатой работе мотора или же тогда, когда мотор глохнет и не заводится. Помимо физических повреждений ремня, возможно его замасливание с теми же «симптомами».

Прежде чем приступать к работе, нужно подготовить набор рожковых ключей, а также несколько соответствующих головок, отвёртку с прямым лезвием и отвёртку типа «Филлипс» (крестообразную). Автомобиль, лучше всего, будет загнать на эстакаду или яму.

Прежде чем заменить изношенную деталь, нужно получить к ней доступ. Так, после постановки авто на эстакаду, демонтируйте подкрылок, относящийся к арке правого переднего колеса.

Далее мы можем работать с верхней крышкой газораспределительного механизма, доступ к которой можно получить из-под капота. Она держится на четырёх винтах, которые нужно будет отвинтить при помощи гаечного ключа десятого размера.

Три винта располагаются в зоне видимости, а к четвёртому можно будет добраться с противоположной части корпуса.

Теперь можно снять верхнюю крышку газораспределительного механизма. Немного проверните коленвал по часовой стрелке. Таким образом, мы можем осмотреть ремень и узнать, есть ли на нём дефекты.

Если же всё в порядке и масла на ремне нет – можно устанавливать крышку ГРМ обратно.

Так выглядит натянутый и неповреждённый ремень ГРМ

В ВМТ устанавливается поршень первого цилиндра. Далее извлекаем щуп уровня масла. После этого необходимо снять ремень привода от насоса в автомобилях с ГУР, если таковой присутствует (характерно только для некоторых комплектаций). Теперь мы уже можем снять ремень привода, относящийся к генератору.

Аккуратно откручиваем крепёжный болт шкива коленвала

Важно помнить, что для фиксации коленвала от возможного прокручивания используется отвёртка или другой подходящий предмет. Она вставляется в соответствующее место, находящееся в тыльной части картера сцепления

Откручиваем 3 болта, которыми крепится нижняя крышка ГРМ. В результате мы можем демонтировать тыльную крышку ГРМ, открыв полный доступ к газораспределительному механизму.

Немножко отвинтите крепёжный болт, удерживающий  натяжной ролик, чтобы можно было в дальнейшем снять ремень ГРМ. Проворачивайте данный натяжной ролик по отношению к болту крепления. Будьте готовы к тому, что делать это будет довольно сложно из-за небольшого сопротивления соединённой с ним пружины.

Держа ролики, хорошенько подожмите болт. После этого можно будет легко снять ремень, как с зубчатого шкива, так и с находящегося рядом натяжного ролика. Просто немножко оттяните его к себе и подымите вверх. Старый ремень демонтирован.

Снимаем крышку клапанов и крышку ремня ГРМ с двигателя

Установка нового ремня

Для того, чтобы установить новый ремень нужно будет полностью снять зубчатый шкив с носка коленвала. Теперь можно снять и пружину натяжного ролика, которая располагается на головке винта насоса, перекачивающего охлаждающее вещество. Откручиваем крепёжный болт, удерживающий натяжной ролик, и вынимаем указанный ролик в комплекте с его пружиной.

Обратите внимание, что если при прокручивании ролика слышен шум, то его также нужно будет заменить. Кроме этого, в проёме корпуса насоса, качающего масло, который относится к направляющей трубке (она указывает уровень масла), найдите уплотнительное кольцо

Внимательно изучите его на наличие дефектов. Если заметили какие-то проблемы с ним, то кольцо нужно будет тоже заменить.

Далее проверяем метки на шкиве распредвала и в тыльной крышке ремня привода ГРМ. Они должны совпадать. Также, нужно будет установить зубчатый шкив коленвала с кожухом масляного насоса по собственным меткам.

Обратите внимание на правильность установки нового ремня

Важные замечания

При работе, не допускайте проворачивания коленвала и распределительного механизма. Речь идёт только о значительном прокручивании, когда ремень привода газораспределительного механизма снят.

Иначе это может повредить ГРМ. Характеристики ремня ГРМ указывают, что он имеет ширину в 25 мм, а количество зубьев на нём равно 107.

Менять его нужно исключительно при наличии повреждений или же по истечению срока, указанного производителем.

Меняем ремень ГРМ на Дэу Матиз своими руками

В каких случаях необходима замена?

Ремень ГРМ представляет собой резиновый обод с внутренней поверхностью в виде зубьев, что способствует лучшему сцеплению с шестеренками, исключает проскальзывание при работе двигателя. Назначение этого комплектующего в синхронизации работы валов: распределительного и коленчатого.

От качества материала зависит долгосрочность работы и безопасность двигателя. Обрыв ремня во время движения может иметь тяжелые последствия, особенно для 16-ти клапанных двигателей. При обрыве могут погнуться клапана, испортиться поршни и поцарапается поверхность цилиндров, что потребует капитального ремонта мотора или его замены.

Для каждого автомобиля производитель устанавливает свои сроки по техобслуживанию, которые указаны в инструкции по эксплуатации. Для Дэу Матиз рекомендуется делать замену ремня ГРМ через 18 месяцев или после 60 – 80 тысяч километров пробега. Но не стоит пренебрегать регулярным плановым осмотром состояния ремешка, который выполняется либо раз в год, либо через 20 тысяч километров пробега. Менять изделие необходимо, если:

  • появились трещины, надрывы, заломы;
  • потрепались края;
  • расслоилась ткань;
  • есть следы масла;
  • закончился срок эксплуатации.

Пошаговая инструкция по замене

Выполняется процедура замены на холодном двигателе. Для проведения работ машину лучше загнать на эстакаду или смотровую канавку.

Инструменты

Для работы нужно приготовить:

  • набор гаечных ключей;
  • набор головок;
  • отвертку;
  • новый ремень ГРМ;
  • новый натяжной ролик;
  • водяной насос, резиновое уплотнительное кольцо (если они пришли в негодность);
  • чистая ветошь.

Приготовленные необходимые ключи для работыДля двигателя объемом 0,8 литра можно приобрести ремень ГРМ 96352965 с 107 зубцами и шириной 25,4 мм. Для однолитрового силового агрегата — 96610029 с 109 зубьями и шириной 25 мм. Обязательно следует поменять натяжной ролик, оригинальный номер которого 94580139. Если нужно менять насос системы охлаждения, то оригинальный номер расходника — 96518977 (Hepu 799).

Новые расходные материалы

Этапы

  1. Для удобства работы нужно снимаем правое колесо и подкрылок.
  2. Открутив 4 болта, демонтируем защитный кожух.
  3. Таким образом, получили доступ к ремешку ГРМ.
  4. Для продолжения работ нужно снять навесные ремни. Ослабив ключом на «12» крепежный болт, отводим генератор, снимаем ремешок.
  5. Затем, отпустив 3 болта на насосе гидроусилителя, снимаем ремень.
  6. Выставляем верхнюю мертвую точку первого цилиндра на коленвале и распредвале соответственно.

Совмещаем метки на распредвале и крышке

  • Вынимаем щуп для измерения уровня масла.
  • Далее выворачиваем болт крепления, демонтируем шкив коленвала вместе с крепежным болтом. При этом фиксируем коленвал от прокручивания, вставляя для этого отвертку в соответствующее место.
  • Чтобы снять защитный пластиковый кожух, необходимо демонтировать трубку щупа.
  • Сняв нижнюю защитную крышку, мы получаем полный доступ к ГРМ.
  • Далее для демонтажа ремешка, нужно ослабить болт крепления натяжителя.
  • Удерживая ролик демонтируем старый ремень.
  • Затем демонтируем шкив коленвала.
  • Затем снимаем натяжной ролик вместе с пружиной.
  • В корпусе масляного насоса нужно проверить резиновое уплотнительное кольцо. Если на нем есть дефекты, его следует заменить.
  • Далее проверяем совпадение меток на тыльной стороне кожуха и распределительном вале.
  • Одновременно нужно установить метки на кожухе маслонасоса и зубчатом шкиве коленвала.

    Совмещение меток коленвала и кожуха

  • Затем устанавливаем на место натяжной ролик с пружиной и отводим его максимально в сторону.
  • Теперь накидываем ремешок ГРМ на все ветки.
  • Провернув шкив коленвала на два оборота, снова нужно проверить все метки.
  • Теперь затягиваем болт на натяжном ролике.
  • Далее осуществляется обратная сборка.
  • При сборке проверяется натяжение ремня, которое регулируется с помощью натяжного ролика.

На этом процесс замены ремня ГРМ на Дэу Матизе своими руками заканчивается.

В этом видео даны общие рекомендации по замене ремешка ГРМ на автомобиле Дэу Матиз.

Процедура замены

Лучше всего процедуру замены ремня ГРМ проводить на подъёмнике, эстакаде, над смотровой ямой в гараже.

Cледует приготовить:

  1. Набор гаечных ключей (рожковые, накидные).
  2. Отвёртки со шлицевым, плоским лезвием.
  3. Автомобильный домкрат.
  4. Подставку под кузов автомобиля.
  5. Противооткатные башмаки.
  6. Монтажную лопатку, молоток, пассатижи.

Если запланирована замена насоса в системе охлаждения двигателя, понадобиться пустая ёмкость для слива антифриза, небольшое количество охлаждающей жидкости для доливания в систему по окончании ремонта.

Дальнейший порядок действий будет примерно таким:

  • Устанавливают машину на месте проведения работ, затягивают ручной тормоз, под задние колёса устанавливают противооткатные башмаки.
  • Работу начинают в моторном отсеке. Отсоединяют клеммы от АКБ. Выворачивают крепёж защитной крышки механизма ГРМ, снимают её с двигателя.
  • Срывают болты крепления правого переднего колеса. Поднимают правую переднюю часть автомобиля домкратом, опускают кузов на подставку, снимают переднее колесо.
  • Работе будет мешать защита арки правого переднего колеса, которую демонтируют.
  • Вынимают щуп контроля уровня моторного масла, отворачивают крепление трубки щупа, отводят её в сторону.
  • Поворачивают коленвал для выставления установочных меток.

После этого можно снять шкив коленвала, который предварительно следует застопорить доступным способом.

Теперь можно снять нижнюю защитную крышку механизма ГРМ, которая фиксируется 4 болтами.

Отворачивают болт фиксации ролика натяжного устройства, снимают его вместе с пружиной. После этого можно снять зубчатый ремень привода ГРМ.

Чтобы установить новые запасные части, работы следует выполнить в порядке, обратному их снятию. Перед установкой ещё раз проверяют совпадение установочных меток на шкивах распредвала, коленвала.

Чтобы силовой агрегат работал в установленных режимах, должна быть синхронизированы открывание и закрывание клапанов, работа системы зажигания. Для этого на деталях привода механизма ГРМ имеются . Они наносятся рисками или углублением на шкивах распредвала, коленвала. Соответственно на задней защитной крышки распредвала, блоке цилиндров в его нижней части, также имеются отливы, которые должны совпадать с метками на шкивах. Метка шкива коленвала должна смотреть строго на «12» часов.

Как правильно натянуть ремень

Установку нового ремня начинают со шкива распредвала, далее натяжное устройство, но без болта его фиксации, потом шкив коленвала. Теперь пластиковым хомутом фиксируют ремень на шкиве распредвала, вставляют болт крепления натяжного ролика, но сильно не затягивают. Шкив распредвала поворачивают против часовой стрелки на несколько градусов, чтобы натянуть правую ветвь ремня. Теперь можно зафиксировать ролик натяжного устройства. Поворачивают на два оборота коленвал двигателя, контролируют положение установочных меток. Если они совпадают, продолжают дальнейшую сборку мотора.

Нужно ли менять помпу

Такой вопрос чаще всего интересует начинающих водителей автомобилей с зубчатым ремнём в приводе ГРМ. Специалисты рекомендуют делать это при пробеге равном примерно 120 тыс. км. Однако известны случаи, когда замена насоса в системе охлаждения двигателя проводилась раньше указанного пробега. Если появились следы антифриза, посторонний шум, скрежет в зоне работы помпы, её следует заменить. Если заклинит рассыпавшийся подшипник насоса, вал помпы может заклинить, что приведёт к обрыву ремня, загибанию клапанов. Техническое состояние помпы можно оценить только при снятом ремне ГРМ.

Движок F8CV на автомобиле Daewoo Matiz

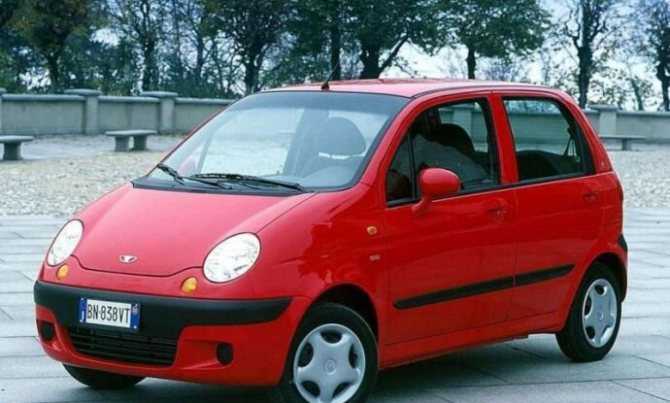

Малогабаритный городской хэтчбек Daewoo Matiz

делается с 1998 года, благодаря маленькому расходу бензина, собственной маневренности и надежности автомобиль заполучил большую популярность в Рф. Движок ДэуМатиз 0.8 – самый основной агрегат, который ставился на эту машину.

Мотор имеет массу положительных свойств, но у него также отмечаются достаточно суровые недочеты. В этой статье мы разглядим плюсы и минусы малолитражного движка, его свойства и особенности в ремонте.

Дельные советы

Специалисты, имеющие дело с заменой ремня ГРМ, дают ряд очень полезных советов.

  1. В работе нельзя допустить проворота коленвала и распределительного узла.
  2. Заменять старую модель лучше на ремень ГРМ оригинальную, рекомендованную изготовителем.
  3. При откручивании шкива коленвала стоит включить пятую передачу на цилиндровом «звере», ручник должен быть затянут до упора. Это нужно для блокировки двигателя. Метка на шкиве немного «убежит», надо поставить ее на распредвале обратно.

Ремень лучше сменить вовремя, иначе обрыв неизбежно приведет к встрече клапанов с поршнями. Все это выльется в бьющий по карману ремонт. Для выполнения ревизии иногда требуется разбор некоторых элементов двигателя. Не все автомобилисты на это способны. В такой ситуации не стоит пренебрегать условиями автосервисной мастерской. В среднем функционала ремня хватает лет на пять. По прошествии этого периода деталь теряет эластичность. Особенно внимательно стоит отнестись к данному факту при покупке подержанного автомобиля.

Маленькая деталь большого дела — газораспределительный ремень — играет важную роль в машине. Он обеспечивает нормальное функционирование камеры сгорания, герметичность конструкции, даря возможность «стальному зверю» достичь большей мощности. Помнить о безопасности вождения – «миссия» каждого собственника транспортных средств, и своевременность замены элементов является обязательным шагом ответственного автолюбителя.

Детали установки компонентов привода ГРМ

Типичные дефекты зубчатого ремня привода ГРМ

Детали установки крышки привода ГРМ

При помощи пруткового ключа разверните натяжитель до упора наружу и временно затяните гайку его фиксации.

Проследив за правильностью совмещения установочных меток, установите ремень, — белые линии на ленте ремня должны совместиться с точечными установочными метками на зубчатых колесах распределительных и коленчатого валов. Удостоверьтесь, что ремень посажен таким образом, чтобы нанесенная на его ленту стрелка указывала в сторону от двигателя (к передней крышке привода ГРМ).

Удерживая натяжитель прутковым ключом, ослабьте фиксирующую его гайку.

Прутковым ключом разверните натяжитель на 70—80 градусов по часовой стрелке и вновь временно затяните гайку.

Проверните коленчатый вал по часовой стрелке минимум на два полных оборота, в заключение приведя его в положение ВМТ конца такта сжатия поршня первого цилиндра.

Прижмите ленту ремня на участке между зубчатым колесом правого распределительного вала и роликом натяжителя с усилием 98 Н (10 кГс)

Заправьте лезвие измерительного щупа толщиной 0.35 мм

и шириной 12.7 мм в зазор между лентой ремня и натяжным роликом.

Медленно проворачивая коленчатый вал по часовой стрелке, полностью втяните лезвие щупа под ремень.

Скачать PDF

Слышите звуки из-под капота, значит замена ремня ГРМ на Daewoo Matiz не за горами. Тема действительно актуальна, так как от стабильности работы данного узла напрямую зависит движение автомобиля. Другими словами, если не будет вращения между валами в моторе, то машина не сможет тронуться.

Обрыв ремня на скорости может привести к заклиниванию движка

, и внеочередным капитальным ремонтом. Случится подобное может с каждым водителем, независимо от марки машины или частоты технического осмотра, правда, если не нарушать график установленный заводом-изготовителем. Давайте вместе рассмотрим вариант замены узла.

Самостоятельная замена ремня ГРМ Daewoo Matiz: инструкции, фото и видео

«ГТ» Дэу Матиз 0.8л Замена ремня ГРМ и ролика.

В данном автомобиле, при обрыве ремня ГРМ на ходу, гнёт клапана, к тому же, ещё и направляющие втулки под замену. Решил использовать детали других производителей без потери качества:

Головкой на 10 снимаем верхнюю защитную крышку, которая закрывает ремень ГРМ.

На несколько градусов, без особых усилий, поворачиваем распредвал против часовой стрелки тем самым немного натягивая правую ветвь ремня.

Начинаем установку нового ремня ГРМ

Рукой проверяем натянула ли пружина натяжной ролик, стараемся сдвинуть его в сторону ремня, после чего затягиваем ролик. Снимаем хомут и проворачиваем коленвал два оборота. Проверяем метки и натяжку ремня, двумя пальцами стараемся развернуть его на девяносто градусов, если поворачивается больше, то необходимо подтянуть ремень ГРМ.

Если все совпало и натяжка в норме, устанавливаем все детали в порядке обратном снятию. Схема установки ремня газораспределительного механизма F8CV схема установки ремня газораспределительного механизма F8CV 2. Действия описаны по порядку.

У меня машина с кондиционером и без гидроусилителя, работы по снятию приводных ремней описаны под такую конфигурацию. Защита картера на момент начало работ была снята, если у вас установлена защита картера, её необходимо снять.

Для доступа к отверстию фиксации двигателя. Снимаем верхнюю пластиковую крышку ГРМ, открутив 4 болта её крепления «на 10».

Еще записи про Daewoo Matiz:

С дальним нижним болтом придется немного помучиться, очень уж неудобно туда подлазить. Ослабляем натяжение ремней генератора и компрессора кондиционера и снимаем ремни.

У компрессора 3 болта крепления, все на 12, один сверху и два снизу. У генератора также 3 болта крепления, все на 12, один сверху и два снизу.

«ГТ» Дэу Матиз 0.8L Замена помпы, ремня ГРМ с роликом и немного о регулировке клапанов!

https://youtube.com/watch?v=jX7GyH5Er58

После этого необходимо снять ремень привода от насоса в автомобилях с ГУР, если таковой присутствует характерно только для некоторых комплектаций. Теперь мы уже можем снять ремень привода, относящийся к генератору. Аккуратно откручиваем крепёжный болт шкива коленвала

Важно помнить, что для фиксации коленвала от возможного прокручивания используется отвёртка или другой подходящий предмет

Она вставляется в соответствующее место, находящееся в тыльной части картера сцепления. После этого нам будет нужно снять шкив, а также отвинтить болт, посредством которого он закреплён. Он удерживает кронштейн направляющей трубки щупа масла. Теперь, эту самую трубку, нужно будет снять. Незабываем про направление вращения на ремне. Далее одеваем на звездочку коленвала и следим что бы правая ветвь ремня была натянута, за тем на натяжной ролик и помпу.

Самостоятельная замена

Несмотря на кажущуюся сложность процедуры, заменить ремень газораспределительного механизма на Дэу Матиз можно своими руками. Но, проводя данную процедуру, необходимо точно следовать указанным ниже рекомендациям и следить за совпадением меток.

Инструменты и материалы

Помимо новых компонентов для замены ременного привода на Дэу Матиз потребуется набор рожковых и накидных ключей. Также рекомендуется взять:

  • домкрат;
  • плоские и шлицевые отвертки;
  • упоры для колес.

Установка по меткам

Чтобы двигатель функционировал в соответствии с заводскими настройками, необходимо синхронизировать работу всех клапанов и элементов, обеспечивающих запуск силового агрегата. Для этого еще на стадии производства двигателей наносятся метки ГРМ для Матиза. Эти риски располагаются на шкивах обоих валов, защитном кожухе и блоке с цилиндрами.

Нужно учитывать еще и то, что метка коленвала должна располагаться строго вверх (инженеры говорят на «12 часов»). Добиться такого результата можно, если точно выполнить следующий порядок действий:

  1. Установить автомобиль на эстакаду (смотровую яму).
  2. Поднять рычаг стояночного тормоза и подложить под колеса противооткатные «башмаки».
  3. Открыть крышку капота и снять клеммы с аккумулятора.
  4. Открутить крепление крышки, которая защищает ременной привод, и снять последнюю.
  5. Раскрутить крепления правого колеса, расположенного спереди.
  6. Поднять автомобиль на домкрате и демонтировать сначала правое колесо, а затем арку (создает помехи при дальнейших работах).
  7. Вынуть щуп, посредством которого контролируется уровень моторного масла.
  8. Открутить крепление щупа и отвести тот в сторону.
  9. Провернуть коленчатый вал, пока не совпадут между собой нанесенные метки.

В конце необходимо снять шкив коленчатого вала. Данный компонент нужно сначала застопорить удобным образом, а затем можно демонтировать крепления нижнего защитного кожуха. Далее снимаются оставшиеся летали.

Правила натяжения ремня

Работа по натяжению привода на Дэу Матиз начинается с того, что деталь крепится на шкиве распределительного вала. Далее ремень переносится на ролики. Последние пока не нужно крепить болтом. В конце ременной привод переносится на шкив коленчатого вала.

После этого компонент фиксируется при помощи пластикового хомута. Теперь можно вставить болт крепления натяжного устройства. Сильно затягивать этот фиксатор не нужно, так как в дальнейшем придется корректировать положение валов относительно меток.

По окончании описанных действий нужно провернуть против часовой стрелки шкив распредвала. Таким образом натягивается правая часть ременного механизма. На этом этапе можно затянуть до конца болт, который удерживает ролик натяжного устройства. Следом необходимо провернуть несколько раз (обычно хватает двух) коленвал, добиваясь совпадения нанесенных рисок.

Об автомобиле

Силовой агрегат для этой модели автомобиля разработали инженеры японской компании Сузуки, который предназначен для машин малого класса. Его рабочий объём составляет всего около 800 см 3, развиваемая мощность составляет 52 л.с. В процессе модернизации мотора для Матиз он получил инжектор в системе питания, электронный блок управления. Рабочих цилиндров двигатель имеет три, распредвал установлен в головке блока цилиндров. Он приводит в движение 6 клапанов, по два на каждый цилиндр.

В качестве привода механизма ГРМ применяют зубчатый ремень. Блок цилиндров мотора отлит из чугуна, головка блока изготовлена из алюминиевого сплава. Зубчатый ремень передаёт вращение от коленвала не только распредвалу, но и вращает насос в системе охлаждения двигателя. Нагрузка на ремень большая, поэтому следует тщательно выполнять все регламентные работы по силовому агрегату, предписанные заводом изготовителем. Это обслуживание большинство владельцев выполняют самостоятельно.

Гнёт ли клапана

Владельцев машин, у которых в приводе механизма ГРМ работает цепь, этот вопрос не интересует. Использование в передаче зубчатого ремня делает этот вопрос актуальным. Для повышения эффективности двигателя конструкторы повышают степень сжатия в рабочих цилиндрах. Такое конструктивное решение влечёт за собой уменьшение объёма камеры сгорания. Поэтому при неправильной установке установочных меток или при обрыве зубчатого ремня может произойти «встреча» поршней с клапанами.

Это в полной мере относится к мотору Дэу Матиз. При обрыве ремня или срезании его зубьев, клапана гнутся. А также могут получить повреждения поршня, направляющие втулки клапанов, в некоторых случаях гнулись шатуны. Такая проблема потребует для устранения дополнительных материальных, временных затрат. Чтобы такое не случилось с мотором, следует проверять состояние деталей привода ГРМ, своевременно менять изношенные детали новыми запасными частями.

Почему важно совместить установочные метки

Получить полную отдачу заложенных параметров мотора невозможно без соблюдения определённых условий. Одним из них является правильная установка фаз газораспределения. Для этого в приводе механизма ГРМ имеются установочные метки. Без них невозможно правильно выставить положение распредвала относительно коленвала. Если положение шестерни сдвинуть даже на один зуб, параметры работы двигателя будут сильно нарушены. Зажигание будет установлено ранним или поздним. Это отразится не только на параметрах мотора, но и на его техническом состоянии. Проведение операции по установке меток механизма привода ГРМ операция не сложная, но требующая внимательности при её выполнении. Подробно о процедуре замены ремня можно прочитать в этой статье.

Метки распредвала

Эта деталь в головке блока цилиндров отвечает за открытие, закрытие клапанов во впускном, выпускном каналах. Только полное наполнение цилиндров топливовоздушной смесью с последующим выводом отработанных газов, обеспечат получение заложенных параметров двигателя. Распредвал приводится в движение шкивом, который работает от вращения зубчатого ремня. Правильность установки шкива на распредвал обеспечивается штифтом, который не позволит ему поворачиваться произвольно относительно вала.

Чтобы кулачки в нужный момент открывали или закрывали клапана, наносятся установочные метки в приводе механизма ГРМ. Верхняя внутренняя часть защитной крыши имеет на корпусе стрелку, полученную штамповкой при её изготовлении. Шкив распредвала также имеет метку, которая представляет собой риску на одном из зубьев. Шкив следует вращать до тех пор, пока риска и стрелка не будут направлены строго напротив друг друга. После этого можно продолжать работу дальше. Установку метки выполняют при снятом ремне, иначе можно вывести мотор из строя. При этом следует внимательно осмотреть сальник вала, если моторное масло просачивается сквозь сальник, его следует заменить новым изделием.

Метки коленвала

Когда открыт впускной клапан, поршень должен находиться в верхней мёртвой точке, чтобы при его движении вниз, цилиндр наполнился рабочей смесью. Поршень приводится в движение коленвалом через шатун. Если работу коленвала не синхронизировать с распредвалом, можно не только не запустить силовой агрегат автомобиля, но и вывести его из строя на длительный период. Чтобы этого не случилось наносятся установочные метки. Шкив вала установлен через шпонку, произвольно вращаться он не сможет. На нём имеется зуб с выемкой, которая получена в процессе изготовления шкива.

Защитная крышка сальника коленвала также имеет полученную при литье метку в виде стрелки. Вал вместе со шкивом вращают до тех пор, пока метка на зубе не будет расположена строго напротив метки на крышке сальника. Эту операцию следует выполнять при снятом ремне в приводе механизма ГРМ, чтобы не произошла встреча поршней с клапанами. Если имеются следы протечек моторного масла на крышке сальника, его следует заменить, иначе смазка ускорит выход приводного ремня из строя.

Если метки не совпадают

Такая проблема может наступить в двух случаях:

1. Собирается новый силовой агрегат или после ремонта. 2. Произошёл обрыв приводного ремня.

Если в первом случае проблем для мотора не будет, то от обрыва ремня при работающем двигателе, произойдёт поломка деталей кривошипно-шатунного механизма. Чтобы избежать таких проблем, следует внимательно подбирать запасные части, качественно выполнять техническое обслуживание мотора, проводить своевременную замену изношенных деталей.

Мы давно этого ждали и наконец то он к нам приехал, встречаем трех цилиндровый зверюга Daewoo Matiz, замена ремня ГРМ и ролика. Объем двигателя 0,8 литра, на спидометре почти 40000. Поскольку автомобиль был только что куплен, хозяйка решила перестраховаться и это правильно, ведь не кто не даст гарантии что на спидометре то что и в жизни.

Под капотом место очень мало и это единственная проблема. Для замены ремня ШРМ нам понадобится, три головки на 10, 12, 17 и такие же ключи. Также пригодятся прямые руки, зоркий глаз и примерно два часа свободного времени.

Для начала осмотрим зверюгу. Мне кажется, что дизайнеры делали его с какого-то героя японских мультиков.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
