Почему не работает спидометр

Лямбда зонт Lifan Solano – принцип работы

Ужесточение норм экологических показателей для транспортных средств вынуждают производителей устанавливать в систему отвода отработанных газов каталитические камеры, благодаря работе которых снижается концентрация токсичных веществ в составе отработанных газов. Эффективность работы этого узла автомобиля напрямую зависит от состава топливовоздушной смеси, которую контролирует лямбда зонд.

Замер объёма лишнего воздуха определяется количеством остаточного кислорода в газах выхлопа. Именно с этой целью первый кислородный контроллер устанавливают на выпускном коллекторе, до катализатора. Сигнал с кислородного контроллера поступает на ЭБУ автомобиля, где происходит его обработка и оптимизация топливовоздушной смеси. Производится более точная подача топлива форсунками в камеры сгорания двигателя.

Принцип считывания скорости

Принцип работы спидометра современного авто построен на датчиках двух типов:

  1. Датчик скорости с механическим приводом. Посредством шестеренчатой передачи скорость вращения выходного вала КПП передается на вал датчика. Датчик скорости при движении автомобиля формирует последовательность прямоугольных импульсов, которая поступает на вход электронного спидометра и электронные блоки управления (ECU, блок управления ABS, АКПП и т.д.). Измерители скорости построены на основе магнитной индукции либо на эффекте Холла и устанавливаются на коробке передач;
  2. Датчик угловой скорости вращения колес. Для измерения скорости автомобиля используется сигнал с одного из датчиков ABS. По своему внутреннему устройству и принципу работы измерители делятся на активные и пассивные. К первому типу относятся датчики на эффекте Холла, которым для генерирования импульсов необходим источник внешнего питания. Второй вид представлен индуктивными датчиками, вырабатывающими синусоидальное переменное напряжение. Считывается скорость вращения посредством чувствительного элемента, реагирующего на вращение зубчатого колеса (задающий диск), установленного на ступичном подшипнике либо приводном валу. Поломка спидометра при таком типе конструкции часто сопровождается индикатором неисправности системы ABS.

Как проверить датчик скорости?

Если на вашем авто перестал работать спидометр, начните с проверки датчика скорости. Отсоедините разъем питания датчика, после чего с помощью мультиметра проверьте следующие значения:

  1. Наличие «массы». Условия проверки: мультиметр в режиме «прозвонки», измерения проводятся со стороны минусовой клеммы АКБ и контакта «массы» в разъеме. Сопротивление должно быть близким к 0.
  2. Наличие питающего напряжения. Условия проверки: включено зажигание, мультиметр в режиме измерения постоянного тока, измерения со стороны минусовой клеммы АКБ и контакта «31» разъема питания датчика. Напряжение должно быть равным либо немного меньшим напряжению на выводах аккумулятора.
  3. Наличие опорного напряжения. Условия проверки: включено зажигание, мультиметр в режиме измерения постоянного тока, измерения со стороны минусовой клеммы АКБ и сигнального вывода в разъеме датчика скорости. Напряжение должно быть в пределах 4,5-5 В либо немного меньшим за напряжение на выводах аккумулятора (зависит от особенностей устройства конкретной модели авто).

За неимением осциллографа, с помощью которого можно просмотреть наличие и форму импульсов выходного сигнала, можно воспользоваться светодиодной контролькой, подключенной к сигнальному выводу датчика скорости. При вращении зубчатого колеса привода спидометра светодиод должен моргать.

Варианты неполадок счетчика пробега в вашем автомобиле

Существует несколько видов проблем с одометром. Вопрос состоит в том, какой именно тип проявился в вашем автомобиле. От этого зависит и способ, применяемый для решения всех проблем в процессе ремонта. Выяснить особенности поломки можно, вспомнив первые проявления проблем, а также проанализировав нынешнее поведение одометра и спидометра. Следует выделить несколько основных и самых популярных способов неполадок со счетчиком пробега:

  • просто перестал показывать пробег сам прибор, находящийся непосредственно на щитке вместе со спидометров, окошко электронного устройства не светится, цифр нет;
  • счетчик показывает определенный пробег, указанная цифра перестала меняться, но есть необходимая иллюминация, это говорит о возможных проблемах с датчиками;
  • периодически счетчик оживает и продолжает считать километры, но возможна остановка на несколько минут или часов, затем прибор снова начинает работать в штатном режиме;
  • перестали работать и одометр, и спидометр, автомобиль не показывает скорость, не считает количество пройденных километров, а также могут не работать иные функции щитка;
  • подсветка приборов перестала работать одновременно с завершением нормальных функций оборудования, создается ощущение, что на этот узел не подается электричество.

Проблем на самом деле может быть много, но сегодня мы поговорим о наиболее часто встречающихся. Конечно, в ряде случаев придется тратить очень ощутимую сумму денег на восстановление данной функции вашего автомобиля. Достаточно просто понять, что именно стало причиной проблемы, чтобы максимально приблизиться к устранению неполадки. Тем не менее, порой это может быть невозможным из-за сложной природы проблем с автомобилем.

Проверьте крышку горловины топливного бака

Многие водители в некоторых случаях при появлении индикации «чек двигателя» начинают думать о серьезных проблемах с двигателем, они даже не додумываются, чтобы проверить герметичность топливной системы, которая может быть нарушена из-за дефекта или недостаточно затянутой крышки горловины топливного бака. Это очень распространённая причина в появлении значка двигателя «Check «.

Причина появления ошибки: -Негерметичность топливной системы из-за пропускания воздуха крышкой наливной горловины топливного бака, а также увеличение расхода топлива автомашины, на что система диагностики автомобиля обязательно выдаст ошибку двигателя, включив индикацию «Check engine» на панели приборов автомашины.

Что необходимо сделать: -Если при появлении индикации «Чек» ваш автомобиль не потерял свою мощность и нет никаких звуковых признаков повреждения двигателя (стук, гул, скрип и т.п. в двигателе), то первым делом надо проверить герметичность бензобака. Возможно крышка вашего бензобака имеет трещины или недостаточно затянута. Если крышка бензобака была недостаточно затянута, то затянув ее до конца можете продолжить свой путь на автомобиле некоторое время, а далее посмотреть на приборную панель и убедиться, исчезнет ли ошибка двигателя. Чтобы не допускать появления и загорания индикации «чека» двигателя, регулярно проверяйте крышку горловины топливного бака. Помните также и о том, что периодически эту крышку необходимо менять на новую!

Проверить цепь на замыкание или разрыв можно с помощью мультиметра

Перед тем, как приступать к поиску места разрыва или замыкания цепи, необходимо проверить надежность соединения всех клемм, в том числе подходящих к аккумулятору и массе. Затем визуально проверяется целостность проводки. Лишь после этого следует начинать прозвон цепи от спидометра до датчика скорости.

Для этого на мультиметре включается режим прозвона, который обозначен символом динамика на шкале вращающегося переключателя режимов работы измерительного устройства. Определяя разрыв провода, нужно присоединить щупы мультиметра к противоположным частям тестируемого участка цепи. Если провод целый – прозвучит звуковой сигнал.

При проверке на замыкание проводов, их необходимо сначала отключить от бортовой сети. Затем один щуп соединяется с тестируемым проводом, а другой с массой. Если прозвучит сигнал, то значит изоляция провода нарушена и произошло замыкание с другой частью цепи. При установлении места повреждения электроцепи меняется весь жгут — именно так рекомендует производитель. Но возможны варианты с заменой отдельных проводов или, даже, их ремонт. Главное, чтобы человек, который будет этим заниматься, обладал необходимой квалификацией и опытом работы. Так как некачественное соединение, а тем более скрутка проводов, могут привести к пожару и гибели людей.

Принцип работы датчика скорости

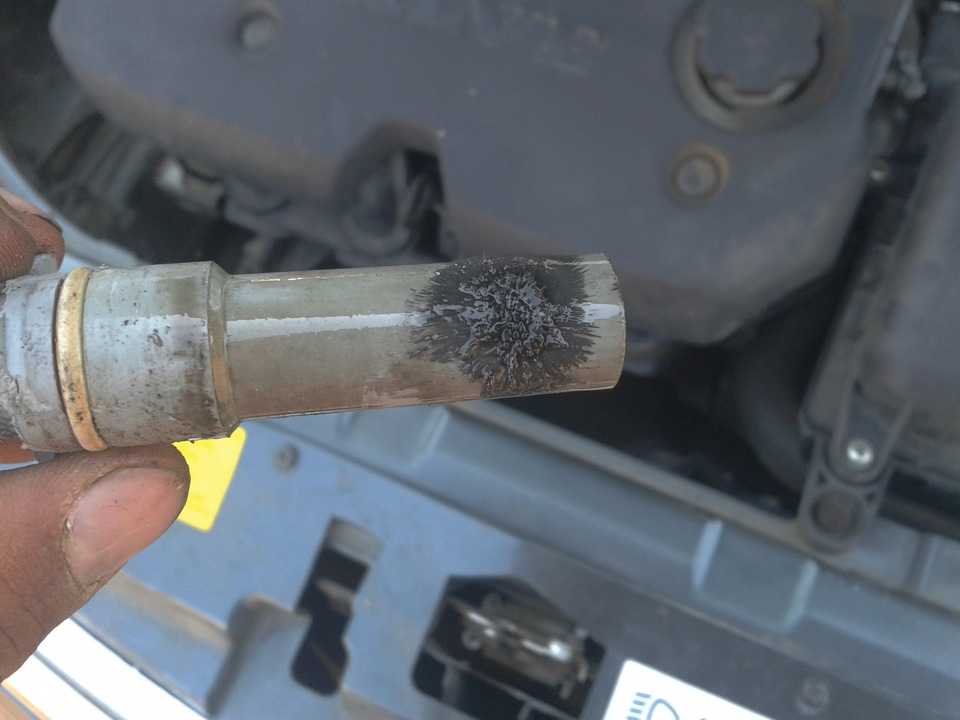

Внутри датчика на основе магниторезистивного элемента (MRE) установлен магнит, который посредством вала соединен с зубчатым колесом привода спидометра. Над магнитом установлена встроенная в магниторезистивный элемент интегральная цепь. Сопротивление элемента изменяется в зависимости от направления магнитного поля. Вращение магнита провоцирует изменение магнитного поля вблизи MRE, что регистрируется интегральной цепью и трансформируется в прямоугольный сигнал. Датчик с переменной частотой просаживает сигнальное напряжение на «массу» (частота зависит от скорости вращения зубчатого колеса).

Датчик скорости на эффекте Холла построен на свойстве некоторых проводников/полупроводников прямоугольной формы формировать напряжение, если их противоположные плоскости пронизывают под прямым углом линии магнитного поля. Как и в случае с датчиками на основе MRE, внутри корпуса реакция чувствительного элемента трансформируется электронной схемой в сигнал прямоугольной формы.

Что такое пробег и где он хранится?

Для начала отвечу на вопрос что это такое – это цифровое обозначение пробега вашего автомобиля, измеряется в километрах или милях (для рынка США). Чем больше этот показатель, тем больше автомобиль изношен, и его как минимум нужно смотреть или ремонтировать. Есть несколько типов автомобилей, и чем тип старше, тем проще в нем скрутить километраж:

  • Это были аналоговые дисплеи. То есть пробег считался механически, наверное все это видели на старых автомобилях. Не нужно рассказывать, что исправить его, ОЧЕНЬ ПРОСТО. НЕ нужно, как говорится, быть супер программистом, достаточно отвертки и пары иголок. ДА и если честно аналоговым показателям доверяли редко
  • Цифровые дисплеи первого поколения. Массово их начинают устанавливать примерно с 90 — 2000 годов. Тут уже пробег выступает в виде цифрового обозначения на малом дисплеи под спидометром. Хранился он в специальном чипе (или модуле) который находился под спидометром. Уже через год его корректировали все кому не лень. Действительно это делалось просто, программатор можно было собрать на коленке и вноси в чип все что хочется. Хоть каждый день ставь себе 0 км.
  • Автомобили вторых поколений. Автопроизводители стали бороться со скрученным пробегом (расскажу про это чуть ниже). Поэтому кроме одного чипа, за приборкой, стали его дублировать, в ЭБУ. Произошло это примерно в 2006 году. ТО есть теперь машины имели две точки ввода пробега (чип за приборкой + ЭБУ). И вот так вот просто скрутить (скорректировать) его не получится. Хотя прогресс не стоит на месте и профессионалам сейчас и это доступно, корректируют и там и там.

Современные авто. Особенно это относится к немцам (отчасти французам). Чтобы почти полностью исключить «скручивание», в основном немецкие авто могут дублировать пробег в 4 – 5, а то и 8 местах. Например это – «приборка», далее ЭБУ, далее в АКПП (или же РОБОТЕ, скажем DSG), в раздатках, заднем мосту, блоках подушек безопасности SRS, блоках комфорта и т.д. Писаться может куда угодно, как заметил мой один подписчик — только в запаску у немцев не пишется, а так везде! Даже может считаться, сколько дверь раз открылась и опять туда же вносится километраж.

Как видите авто становятся сложнее и в них есть закладки которые не всегда могут найти гаражные специалисты по корректированию пробега.

Устройство спидометра на ваз 2114 инжектор

Спидометр выполняет функции отображения скорости перемещения автомобиля.

Механические модели спидометров

  • Изначально автомашины ваз комплектовались прибором механического типа. Водитель на панели видел стрелку скорости на цифровой шкале.
  • Счетный механизм, состоящий из пластмассовых шестеренок с различным передаточным числом, накапливал пройденное расстояние. Производил вращение механизма измерителя привод, представляющий собой гибкий вал.
  • Защитный кожух, сохраняющий внутри упругий, жесткий тросик, одним концом входящий в зацепление червячного механизма, закрепленного на выходном валу коробки переключения передач (на полно приводных моделях – раздаточной коробки), другим – в гнездо обратной стороны приборной панели.
  • Быстрее вращались шестерни КПП – скорее вокруг своей оси крутился трос, вращая магнит прибора. Под воздействием магнитного потока металлическая пластина проворачивалась. Преодолевалась упругость спиральной пружины, отклонялась стрелка.
  • При остановке автомашины круговое движение магнита прекращается, пластина теряет влияние поля, пружина возвращает стрелку к нулевой отметке. Шестеренки счетного механизма перестают считать.

Электронные спидометры

На смену механическому принципу измерения пришли электронные методы. Упор делается на бесконтактные способы съема информации, исключающие износ трущихся деталей.

Существует несколько вариантов, применяемых в автомобилестроении.

  • Оптоэлектронный. Механическая часть аналогична предыдущему описанному устройству. Электронная схема содержит передатчик света, фотоприемник, согласующие радиодетали. Электрические импульсы формирует вращающийся диск, пропуская световой поток от светодиода к фототранзистору через радиальные пропилы. Один оборот соответствует определенному расстоянию. Скорость определяется путем вычисления частоты следования импульсов в единицу времени.
  • Без троса. Полностью исключены изнашивающиеся детали. На приводную ось, связанную с вторичным валом коробки переключения передач, закрепляется многополюсный магнит. На неподвижном корпусе устанавливается интегральная схема, вмещающая магниторезистор, использующий эффект Гаусса. Сопротивление элемента меняется при попадании в магнитное поле, создавая импульс. Периодичность следования напрямую зависит от быстроты поворачивания, позволяя высчитать скорость перемещения.
  • На эффекте Холла. Металлическая пластина прямоугольной формы, запитанная через две противоположные стороны постоянным напряжением, пронизываемая линиями магнитного поля под углом 90 градусов, вырабатывает на оставшихся гранях напряжение Холла. Изменение магнитного потока (появление, пропадание) формирует последовательность импульсов, преобразовываемое в показания спидометра. Данный вариант применяется в автомобилях ваз 2114.

Признаки неисправности кислородного датчика лямбда зонта на Лифан Солано

Согласно статистике, датчик лямбда зонта на Лифан Солано выходят из строя постепенно, поэтому выявить его неисправность можно, если вовремя обратить внимание на следующие «симптомы»:

  • Обороты на холостом ходу начали падать или «плавать».
  • Изменился запах в выхлопной трубе (выхлопные газы стали более токсичными).
  • Снизилась мощность мотора и при нажатии на педаль газа наблюдается замедленная реакция.
  • Автомобиль дергается, а после запуска мотора слышны нехарактерные для двигателя хлопки.
  • Двигатель сильно перегревается, а расход топлива увеличился.

В результате вышедшего из строя датчика качество топливной смеси, попадающей в камеру сгорания, ухудшается, из-за чего нарушается отлаженная работа двигателя. Причин для этого может быть множество:

  • Неправильная работа цепи накала или пониженная чувствительность наконечника датчика.
  • Использование герметиков (особенно силиконовых) для установки лямбда зондов.
  • Низкокачественное топливо с высоким содержанием железа, свинца, частиц нефтяного распада и прочих вредных включений. Все эти вещества налипают на платиновые электроды, что приводит к неисправности датчика.
  • Проблемы с системой подогрева лямбда зонда. Если подогрев перестал функционировать как нужно, то датчик кислорода будет выдавать неточные данные.
  • Изношенные маслосъемные кольца. В этом случае в выхлопную трубу попадает моторная жидкость, которая воздействует на лямбда зонд.
  • Если часто производится многократный запуск двигателя.
  • Перегрев корпуса регулятора. Такое происходит, если неправильно установить угол опережения зажигания.
  • Нарушен уровень компрессии в цилиндрах двигателя. В этом случае горючая смесь сгорает неравномерно.
  • Забитые бензиновые форсунки двигателя.

Если вы заметили, что не работает лямбда зонд, симптомы не стоит игнорировать, так как в противном случае вы обеспечите себе много проблем с автомобилем. Дело в том, что большинство современных машин, оснащены блоком аварийной блокировки, который может сработать в самый неудачный момент. Однако невозможность дальнейшего передвижения – это еще не самое страшное. Если датчик разгерметизируется, то из строя выйдет система впрыска и вам придется оплатить дорогостоящий ремонт более серьезного узла.

Поэтому рекомендуется периодически проверять состояние лямбда зонда. Сделать это можно самостоятельно.

Почему с этим борются производители?

Вроде ДА — ЗАЧЕМ? НУ скрутили и скрутили, авто же ездит? А вот не всегда это так, основное это РЕПУТАЦИЯ! Вот представьте купил человек БУ автомобиль, скажем с 2 – 3 летней эксплуатацией, и малым пробегом около 40 – 50 000 км. С машиной ничего плохого быть не должно, как минимум она должна кататься еще до 100 000 км и вы горя знать не будете.

А вот начинают проявляться поломки, то тут, то там, то подвеска, то коробка или вообще мотор заклинит! Человек пишет свой отзыв, что это просто Г#ВНО, а не машина, никогда не покупайте! А сейчас век интернета, и эта новость очень быстро распространится, да хотя бы оставите ОТЗЫВ на одном из популярных сайтов, такие же впечатления оставят пять – десять других человек и все. Покупать такие авто – НЕ БУДУТ!

Но человеку, который купил этот авто, не приходит на ум, что километраж может быть скручен, например, ездил таксист который за три года накатал 200 000 км и выжал что говорится все соки. Далее скрутил на 40 000 км и продал, как свежую

Также, изношенный авто потенциально опасен, например нужно было проверять важные узлы подвески, тормозов — а пробег скрутили, и соответственно никто этого не делал. НА трассе, такой авто внезапно может выйти из строя. Опять же потеря РЕПУТАЦИИ!

Ошибки УАЗ по протоколу OBDI. Самодиагностика.

012 — работоспособность диагностической цепи.

013 — низкий уровень сигнала датчика массового расхода воздуха (ДМРВ). 014 — высокий уровень сигнала датчика массового расхода воздуха (ДМРВ).

017 — низкий уровень сигнала датчика температуры воздуха. 018 — высокий уровень сигнала датчика температуры воздуха. 021 — низкий уровень сигнала датчика температуры охлаждающей жидкости. 022 — высокий уровень сигнала датчика температуры охлаждающей жидкости.

023 — низкий уровень сигнала датчика положения дроссельной заслонки (ДПДЗ). 024 — высокий уровень сигнала датчика положения дроссельной заслонки (ДПДЗ).

025 — низкий уровень напряжения бортовой сети автомобиля. 026 — высокий уровень напряжения бортовой сети автомобиля.

027, 028, 029 — неисправность электрической цепи датчика положения коленчатого вала (ДПКВ).

031 — низкий уровень сигнала датчика (потенциометра) угарного газа (СО). 032 — высокий уровень сигнала датчика (потенциометра) угарного газа (СО). 035 — низкий уровень сигнала датчика концентрации кислорода. 036 — высокий уровень сигнала датчика концентрации кислорода.

041 — неисправность в электрической цепи датчика детонации.

051 — неисправность 1 (сбой) контроллера (ЭБУ). 052 — неисправность 2 (ограничение) контроллера (ЭБУ).

053 — неисправность в электрической цепи датчика положения коленчатого вала (ДПКВ).

054 — неисправность в электрической цепи датчика фазы.

055 — неисправность в электрической цепи датчика скорости.

061 — сброс контроллера (ЭБУ) в рабочем состоянии.

062 — неисправность оперативного запоминающего устройства контроллера (ЭБУ), его отключение. 063 — неисправность программируемого запоминающего устройства контроллера (ЭБУ).

064 — неисправность при чтении энергонезависимой памяти контроллера (ЭБУ).

065 — неисправность при записи в энергонезависимую память контроллера (ЭБУ). 066 — неисправность при чтении кодов ошибок.

073 — сигнал обогащенной смеси от датчика концентрации кислорода при максимальном обеднении. 074 — сигнал обедненной смеси от датчика концентрации кислорода при максимальном обогащении.

081 — Максимальное смещение угла опережения зажигания (УОЗ) по детонации в цилиндре 1. 082 — Максимальное смещение угла опережения зажигания (УОЗ) по детонации в цилиндре 2. 083 — Максимальное смещение угла опережения зажигания (УОЗ) по детонации в цилиндре 3. 084 — Максимальное смещение угла опережения зажигания (УОЗ) по детонации в цилиндре 4. 085 — Максимальное смещение угла опережения зажигания (УОЗ) по детонации в цилиндре 5. 086 — Максимальное смещение угла опережения зажигания (УОЗ) по детонации в цилиндре 6. 087 — Максимальное смещение угла опережения зажигания (УОЗ) по детонации в цилиндре 7. 088 — Максимальное смещение угла опережения зажигания (УОЗ) по детонации в цилиндре 8.

091 — короткое замыкание электрической в цепи 1 системы зажигания, короткое замыкание катушки 1 и 4 цилиндров. 092 — короткое замыкание в электрической цепи 2 системы зажигания, короткое замыкание катушки 2 и 3 цилиндров. 093 — короткое замыкание в электрической цепи 3 системы зажигания, короткое замыкание катушки 2 и 3 цилиндров. 094 — короткое замыкание в электрической цепи 4 системы зажигания, короткое замыкание катушки 1 и 4 цилиндров.

131 — неисправность форсунки 1, короткое замыкание. 132 — неисправность форсунки 1, обрыв. 133 — неисправность форсунки 1, короткое замыкание на «массу». 134 — неисправность форсунки 2, короткое замыкание. 135 — неисправность форсунки 2, обрыв. 136 — неисправность форсунки 2, короткое замыкание на «массу». 137 — неисправность форсунки 3, короткое замыкание. 138 — неисправность форсунки 3, обрыв. 139 — неисправность форсунки 3, короткое замыкание на «массу». 141 — неисправность форсунки 4, короткое замыкание. 142 — неисправность форсунки 4, обрыв. 143 — неисправность форсунки 4, короткое замыкание на «массу».

161 — короткое замыкание обмотки 1 регулятора холостого хода. 162 — обрыв в электрической цепи 1 управления регулятором холостого хода. 163 — короткое замыкание на «массу» цепи 1 управления регулятором холостого хода. 164 — короткое замыкание обмотки 2 регулятора холостого хода. 165 — обрыв в электрической цепи 2 управления регулятором холостого хода. 166 — короткое замыкание на «массу» цепи 2 управления регулятором холостого хода.

167 — короткое замыкание в цепи реле электробензонасоса. 168 — обрыв в электрической цепи бензонасоса. 169 — короткое замыкание на «массу» в электрической цепи реле бензонасоса.
