Вариатор на mitsubishi outlander: устройство, надежность и отзывы

Как устроен и работает полный привод Subaru

«Расскажите про работу полного привода Subaru, а именно — про распределение момента 60×40. Как он работает?»

Хорошо, что автор вопроса указал соотношение (60/40), хотя было бы лучше, если бы он уточнил еще и модель, а также годы ее выпуска. Ведь, несмотря на общее фирменное обозначение Symmetrical AWD, на автомобилях марки Subaru в зависимости от модели, года выпуска и рынка сбыта применяются совершенно разные полноприводные трансмиссии!

Дабы не запутывать читателей и не перегружать ответ перечислением и описанием всех возможных вариаций, кратко пробежимся по принципиальным схемам полного привода, применяемым на современных Subaru, и чуть подробнее остановимся на той, которая, как нам кажется, интересует автора вопроса.

Версии с механической коробкой передач имеют «честный» постоянный полный привод. Как правило, это схема CDG с симметричным межосевым дифференциалом, блокирующимся при помощи вискомуфты. Считайте, чистая механика, дополненная гидравликой, без какого-либо электронного управления. На некоторые модели, в частности Forester, также устанавливают задний межколесный дифференциал, блокируемый при помощи вискомуфты. Кроме того, на ряде моделей используется понижающая передача.

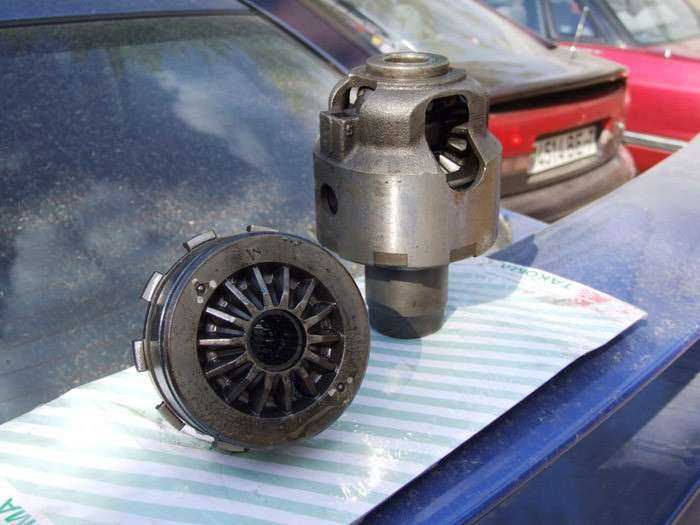

Но «заряженные» WRX STi оснащаются несимметричным дифференциалом, который обеспечивает перераспределение крутящего момента в пользу задних колес. Соотношение зависит от поколения «стихи», но находится на уровне 41:59 – 35:65. При этом «центр» имеет изменяемую (принудительно или автоматически) степень блокировки при помощи электромагнитной муфты. Данная система известна под названием Driver Controlled Center Differential (DCCD). На задней оси, кроме того, установлен «самоблок».

Для «заряженных» версий Subaru с автоматической трансмиссией (та же Impreza WRX STi, а также Forester S-Edition и Legacy GT) в свое время была предложена схема, получившая название Variable torque distribution AWD (VTD). В ней используется несимметричный планетарный дифференциал (45:55 в пользу задних колес), блокируемый с помощью электронно-управляемой многодисковой муфты. В качестве опции в заднем межколесном дифференциале также может быть установлена вискомуфта.

Наконец, Subaru с автоматическими трансмиссиями и вариаторами Lineatronic оснащаются системой полного привода с активным распределением крутящего момента Active torque split AWD (ACT). Судя по всему, именно про нее и спрашивает наш читатель. В зависимости от поколения и года выпуска имеются определенные конструктивные отличия, но принцип действия ACT остается неизменным.

В отличие от вышеназванных схем межосевого дифференциала здесь нет, за передачу крутящего момента к задним колесам отвечает электронно-управляемая муфта. Ну а главное — такие Subaru имеют более «переднеприводный» характер на скольких покрытиях, поскольку соотношение в нормальных условиях здесь 60:40 в пользу передних колес!

При этом перераспределение тяги зависит от целого ряда параметров (выбранный режим коробки, скорость вращения передних и задних колес, положение педали «газа» и т.д.), на основании которых блок управления и «решает», насколько жестко зажать фрикционы и сколько момента перебросить на заднюю ось. Поэтому соотношение меняется в режиме реального времени и может варьироваться в пределах 90:10 – 60:40 в пользу передней оси. Кстати, задний межколесный дифференциал на ряде моделей также может быть оснащен вискомуфтой в качестве автоматической блокировки.

Сказать, что Subaru с ACT имеют «ненастоящий» полный привод нельзя: в отличие от многих моделей других марок с подключаемой задней осью здесь тяга к задним колесам поступает всегда. Но до «равноправного» соотношения 50:50 дело все же не доходит, в целом на скользких покрытиях такие автомобили управляются несколько иначе, нежели версии с механическим дифференциалом. Впрочем, все эти особенности раскрываются в далеко не стандартных режимах движения, а в «гражданских» даже опытный водитель вряд ли определит, какая из вариаций Symmetrical AWD использована.

Иван КРИШКЕВИЧ ABW.BY

Найти и купить необходимые б/у запчасти к Subaru вы можете, воспользовавшись поиском сайта-агрегатора BAMPER.BY. Здесь собрано более 3.600 предложений для автомобилей этой марки с фотографиями и ценой каждой детали. BAMPER.BY — ищи запчасти правильно!

Основные неисправности

Теперь разберем, какие проблемы и неисправности влияют на продолжительность эксплуатации вариаторов в Митсубиси Аутлендер:

Износ конусовых подшипников. При поломке подшипниковых устройств работа вариаторной трансмиссии сопровождается гулом и шумом. На практике детали могут выходить из строя уже через 50 тысяч километров пробега.
Обрыв вариаторной цепи. В трансмиссиях Аутлендеров используются металлические ремни, состоящие из стальных пластин, соединенных друг с другом посредством специальных лент. Ремешок контактирует с боковыми частями конусных шкивов. На последних располагаются специальные насечки, предназначенные для улучшения сцепления. Если эти элементы начинают изнашиваться, это приведет к выходу из строя агрегата. Специалисты рекомендуют время от времени производить проверку состояния цепей.
Необходимость отремонтировать трансмиссионный агрегат может возникнуть при поломке входных контроллеров. Речь идет о датчике температуры трансмиссионного масла, регуляторе вращения ведомого и ведущего валов, контроллерах давления в главной магистрали и т. д. Если устройства ломаются, это связано или с их износом, или механическим повреждением. Иногда причина заключается в попадании жидкости на контроллер.
Неполадки в работе электронной управляющей системы. При таких неполадках могут возникнуть сложности с включением разных режимов работы КПП. Часто при поломке электронного блока коробка передач работает с рывками и пинками, вибрирует.
Неполадки в работе исполнительных механизмов и девайсов. Речь идет об электромагнитных клапанах давления в главной магистрали, а также в ведомом шкиве, планетарном устройстве и т. д.

В ролике канала Скорая помощь вашему агрегату показан процесс ремонта трансмиссии Аутлендера.

Устранение проблем

Проверить наличие ошибок в работе коробки передач можно посредством компьютерной диагностики. Для ее выполнения можно обратиться в СТО или попробовать все сделать самостоятельно. Чтобы определить проблему, потребуется ноутбук с программой для диагностики, а также адаптер для подключения к диагностическому разъему. Подключившись к штекеру, запускается утилита для проверки, которая считает все коды неисправностей, оставшиеся в памяти управляющего модуля. По этим кодам можно расшифровать проблему.

Как решить неполадки в работе КПП:

Вышедшие из строя подшипниковые элементы подлежат замене. Их эксплуатация в изношенном состоянии приведет к разрушению. В результате продукты износа подшипников могут забить каналы смазочной системы вариаторного агрегата.
Чтобы не допустить серьезной проблемы, необходимо периодически выполнять проверку состояния цепи. Оборванный ремень подлежит замене.
Входные датчики выходят из строя они нечасто. Обычно неисправность в их работе связана с повреждением электропроводке, к которой подключен контроллер либо в повреждении или засорении разъема. Если работа того или иного датчика вызывает проблемы, необходимо демонтировать его и проверить качество подключения. Обычно после очистки контактов неисправность пропадает. Если и контакты, и проводка целая, то требуется замена датчика.
При появлении неполадок в работе управляющего модуля необходимо обратиться к специалистам. В домашних условиях решить проблему нерабочего состояния центрального процессора проблематично. Потребуется в первую очередь перепрошить устройство, обновиться до последней версии программного обеспечения. Если это не помогло, потребуется более детальная диагностика на предмет выявления ошибок. Если на блоке имеются механические повреждения или он подвергается воздействию влаги, то, возможно, причина поломки заключается в поломке платы. Перепаять схему сможет только квалифицированный мастер с соответствующим оборудованием. Вышедшую из строя и не подлежащую ремонту плату придется менять.
Если серьезных поломок не произошло, то устранить проблемы в работе КПП можно путем замены масла. Если регулярно происходит перегревание жидкости, при этом охлаждение системы недостаточное, смазку необходимо поменять. Хоть вариаторные коробки передач Аутлендеров считаются необслуживаемыми, они нуждаются в периодической замене масла.

Пользователь Александр Степанов в своем ролике рассказал о проблемах в работе вариаторных КПП Митсубиси Аутлендер.

Тип вариатора и его устройство

Автомобили Mitsubishi Outlander 2013 года выпуска с бесступенчатой коробкой передач оснащены клиноременным типом вариатора модели «jf011e», разработанным японской компанией «Jatco». Рассмотрим устройство агрегата. (далее — CVT) состоит из элементов:

механизм, отвечающий за передачу крутящего момента и обеспечение разделения коробки передач от двигателя (при включении нейтральной скорости);
сам вариатор;
механизм, обеспечивающий движение кроссовера задним ходом;
система управления.

Цепь CVT Аутлендера

Далее рассмотрим принцип функционирования вариаторной АКПП (автоматической коробки передач). Как уже стало понятно, в силу своей конструкции, данный агрегат не может обеспечить автомобилю реверсивное движение (включение задней передачи). Поэтому разработчикам CVT пришлось внедрить дополнительные механизмы. В частности, речь идет о планетарных устройствах, принцип работы которых схож с традиционной АКПП.

Сама работа агрегата заключается в принципе одновременного изменения диаметров ведомого и ведущего валов. Их диаметр изменяется специальным приводом. Когда автомобиль стоит, самый маленький диаметр у ведущего вала, а самый большой — у ведомого. Если транспортное средство начинает трогаться с места и разгоняться, то при увеличении оборотов двигателя диаметр ведущего шкива начинает увеличиваться, а ведомого — уменьшаться.

Устройство и принцип работы

Сначала разберем, как работает вариаторная коробка передач CVT в автомобиле Мицубиси 2008, 2010, 2011, 2012 и других годов выпуска. Принцип действия основан на плавном изменении крутящего момента силового агрегата в установленных производителем промежутках регулировки.

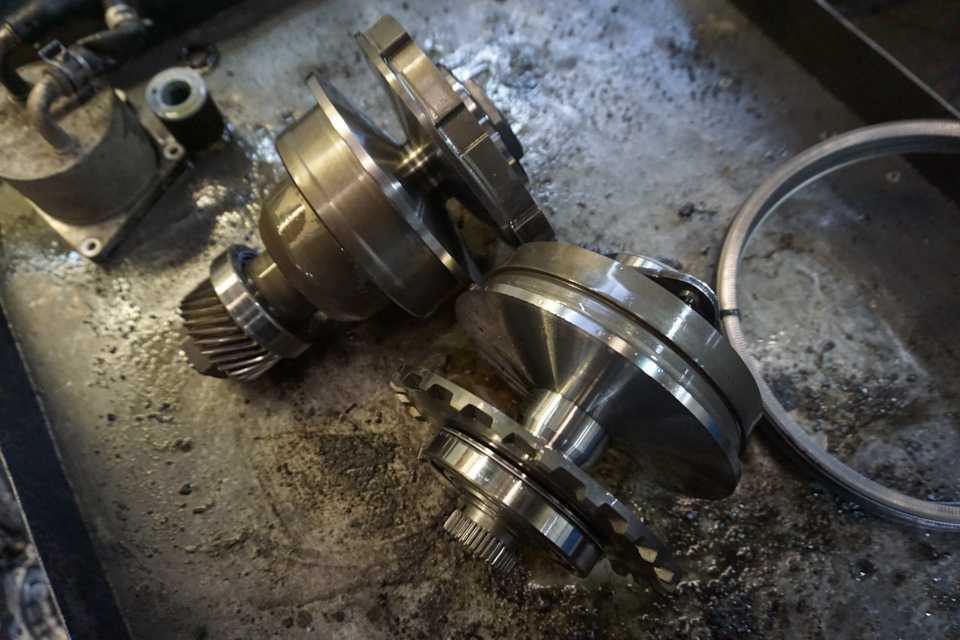

Вариаторная КПП Outlander в разобранном виде

Вариатор Аутлендер включает в себя следующие элементы:

сам вариатор;
механизм сцепления;
устройство для активации задней скорости;
управляющий модуль.

В новых и старых машинах Аутлендер работа вариаторной коробки передач контролируется системой управления, которая предназначена для выполнения функций:

управление сцеплением, определение момента для разделения КПП от силового агрегата;
контроль функционирования планетарного устройства;
изменение передаточного числа между валами трансмиссии;
обеспечение работы реверсивного устройства для активации задней передачи.

Принцип работы вариаторной системы в авто 2013, 2014, 2015, 2016 и других годов выпуска основан на одновременном изменении диаметров ведущего и ведомого шкивов. Размеры этих элементов меняются посредством воздействия специального привода. В момент, когда машина стоит на месте, ведущий вал имеет маленький диаметр, а ведомый — большой. В результате начала движения и увеличения оборотов силового агрегата размеры элементов меняются. В итоге диаметр ведущего вала возрастает, а ведомого — снижается.

На управляющий модуль системы трансмиссии подаются данные от различных контроллеров. Работа этого устройства связана с параметрами оборотов силового агрегата, величиной давления в шинах, функционированием антипробуксовочной системы ABS и т. д. Данные, поступающие на центральный процессор, фильтруются. Поэтому управляющий модуль автоматически настраивает работу агрегата на определенное передаточное число. Ключевой особенностью вариаторов Аутлендеров является то, что такие агрегаты не могут самостоятельно активировать заднюю передачу в машине. Для реализации этой функции в транспортных средствах используется планетарный редуктор. Его принцип работы похож на функционирование традиционной АКПП.

Цепь вариатора Аутлендера

Когда водитель машины с вариатором управляет транспортным средством, он проделывает такие же действия, как при работе с автоматом. Но в этом случае автолюбителю надо только выбрать определенный режим, все остальное за него сделает управляющая система. С помощью центрального процессора можно зафиксировать передаточное соотношение.

Такая схема работы актуальна для всех моделей Аутлендер независимо от пробега и года выпуска.

Замена трансмиссионной жидкости на вариаторе

Каждые 15000 км нужно проверять уровень залитой жидкости в КПП. Для контроля масла применяется щуп. Чтобы осуществить замену трансмиссионной жидкости, автомобиль целесообразно прогреть, поставить на смотровую яму. Открывается доступ к КПП, под сливную пробку ставится тара, куда будет стекать отработавшее масло (сливается около 6 литров). В завершении закручивается пробка и добавляется новая трансмиссионная жидкость через верхнее заливное отверстие. Щуп позволяет контролировать количество добавленного горючего.

DIA QUEEN CVTF-J2

В CVT коробку заливается только та жидкость, что рекомендована производителем. Для моделей Jatco можно применить DIA QUEEN CVTF-J1. Срок замены трансмиссионной жидкости находится в прямой зависимости от того, какого стиля вождения придерживается автомобилист, по каким дорогам происходят поездки. Первая замена может понадобиться при 60000 км пробега, однако при размеренной эксплуатации произвести добавление новой жидкости можно и после 90000 км пробега. Следует отметить, что меняется горючее вместе с фильтрующими элементами.

Вариаторная КПП обеспечивает эффективное движение машины задним ходом. В целях профилактики перед началом совершения поездки за рулем кроссовера в зимнее время машину нужно прогреть. Чтобы КПП хорошо прогрелась, водитель должен при включенном силовом агрегате нажать педаль тормоза, активизировать режим передачи «D» / «R» (движение вперед / задний ход). Если начинать езду с непрогретым вариатором, это будет являться косвенной причиной того, что ремень начнет проскальзывать.

Слабые места механизма

Многие автолюбители перед покупкой японского кроссовера второго или третьего поколения зачастую интересуются вопросом: сколько стоит вариатор на Митсубиси Аутлендер. Ведь починить такой механизм достаточно трудно. А прийти в негодность он может в виду нескольких причин:

Перегрев. Как показывает практика, модель Outlander имеет очень слабую устойчивость к перегреву (особенно в летнее время). Но эта проблема легко решается путем установки отдельной системы охлаждения на кондиционер;
Сильный износ подшипников. Подшипники – это наиболее слабое место в вариаторной коробке, которое при неправильной эксплуатации уже спустя 10 тыс. км пробега обязательно даст о себе знать. Ну а избежать подобного явления можно, если не эксплуатировать кроссовер в условиях бездорожья и не перегружать его резкими рывками с места или резким торможением;
Растяжение ремня. Помимо подшипников, при неправильной эксплуатации КПП, вполне может износиться и ремень. А узнать о такой поломке достаточно просто: в области, где располагаются ноги водителя, появится сильная вибрация, сопровождающаяся гулом (при разгоне вибрация и шум заметно усиливаются). При этом, устранить такую, на первый взгляд, пустяковую проблему не так уж и просто. Ведь для того, чтоб снять ремень, механикам придется колоть коробку. А за такую работу берутся далеко не все мастера.

Следует отметить, что вне зависимости от причины (будь то растянутый ремень или изношенный шкив), потребовавшей от вас замены вариатора на Митсубиси Аутлендер, стоимость работ будет примерно одинаковой. И обойдется она владельцу японского кроссовера, примерно, в 90-100 тыс. рублей. Поэтому эксплуатировать КПП вариаторного типа лучше по правилам, изложенным выше.

Насколько сложен ремонт CVT, и как он проводится

Нельзя сказать, что комплектующие для CVT на рынке деталей отсутствуют вообще, просто их очень сложно достать. На территории СНГ закупкой деталей и ремонтом клиноременных трансмиссий занимается только одна . Она позаботилась не только о поставках комплектующих, но также – о закупке оборудования для точной диагностики CVT.

Ремонт таких коробок передач нельзя назвать слишком уж сложным. Типичной проблемой всех поломок является растягивание металлического ремня, что приводит к пробуксовке КПП и невозможности ее нормальной эксплуатации. Ремень держится на клеммах, которые со временем тоже стираются. Единственно правильное решение в данном случае – это замена старого ремня на новый. При необходимости осуществляется и замена клемм.

Казалось бы, здесь нет ничего сложного, если бы не дефицит запчастей. На рядовых станциях технического обслуживания поступают следующим образом:

покупают б/у вариаторы;
снимают с них нужные запчасти;
устанавливают ремень на CVT, требующий ремонта.

По сути, владелец авто в данном случае играет в лотерею: вероятность того, что ремень на б/ушной КПП не будет растянут, составляет примерно процентов 50.

Если же доверить ремонт трансмиссии , исход ремонта гарантированно будет положительным, так как на коробку передач будут устанавливаться исключительно новые детали, заказанные непосредственно у оригинального производителя.

В первом случае на половине автомобилей пробуксовка повторяется примерно через неделю. Во втором – трансмиссия буквально получает вторую жизнь, и сможет отходить еще столько же, сколько уже прослужила владельцу авто.

Тип вариатора и его устройство

Автомобили Mitsubishi Outlander 2013 года выпуска с бесступенчатой коробкой передач оснащены клиноременным типом вариатора модели «jf011e», разработанным японской . Рассмотрим устройство агрегата. Вариаторная коробка передач (далее — CVT) состоит из элементов:

механизм, отвечающий за передачу крутящего момента и обеспечение разделения коробки передач от двигателя (при включении нейтральной скорости);
сам вариатор;
механизм, обеспечивающий движение кроссовера задним ходом;
система управления.

Цепь CVT Аутлендера Далее рассмотрим принцип функционирования вариаторной АКПП (автоматической коробки передач). Как уже стало понятно, в силу своей конструкции, данный агрегат не может обеспечить автомобилю реверсивное движение (включение задней передачи). Поэтому разработчикам CVT пришлось внедрить дополнительные механизмы. В частности, речь идет о планетарных устройствах, принцип работы которых схож с традиционной АКПП.

Диагностика Митсубиси Аутлендер и замена ремня вариатора

Процесс осмотра нужно разделить на два этапа: визуальный первичный и вторичный после полного демонтажа и разбора АКПП. Диагностика усложняется тем, что ремень конструкционно расположен внутри корпуса КПП, оценить его состояние «на глаз» невозможно.

На начальном этапе мастеру нужно удостовериться в целостности корпуса АКПП, отсутствии течи, трещин, иных видимых дефектов, только после этого приступать к демонтажу.

Основные моменты: снятие навесного оборудования, слив отработки масла, отсоединение блока двигателя от корпуса КПП, демонтаж и извлечение коробки из-под автомобиля, установка на верстак. Далее мастер отправляет все детали на мойку, чистку, сушку. Проводить дефектовку чистых деталей намного лучше, нежели грязных.

Основные моменты замены ремня:

После полного разбора АКПП мастер проводит диагностику всех имеющихся деталей, извлекает которые с признаками износа, дефектами, заменяет новыми. Клиновидный ремень заменяется просто, достаточно вывернуть один из приводов в сторону и скинуть ремень. По такому алгоритму устанавливается новый.

Замена трансмиссионной жидкости на вариаторе

Возможные проблемы с вариатором и их устранение

Одна из неисправностей, которая может случиться с вариатором на Аутлендер 3 при длительной эксплуатации иномарки – растягивание металлического ремня. Следствием этого является пробуксовка. Данный расходник подлежит замене на аналогичную комплектующую деталь. Параллельно с этим может понадобиться установка новых клемм, на которых держится ремешок. При этом можно купить новый ремень или б/у. При покупке подержанного ремня имеется риск того, что он будет растянут, что является причиной появления снова пробуксовки. Именно поэтому новые запчасти, необходимые для восстановления вариатора Mitsubishi Outlander, следует приобретать у проверенного производителя.

Стуки со стороны вариатора. Основная причина, почему появляются стуки – это наличие изношенных подшипников. Данный расходный материал подлежит замене. Примерно к 50000 км пробега может возникнуть проблема с подшипниками.

Также вариаторная КПП предполагает наличие управляющего модуля. Система управления осуществляет контроль функционирования имеющегося на Mitsubishi Outlander планетарного устройства.

Для определения характера неисправности коробки целесообразно записаться на прием в специализированный сервис, чтобы пройти соответствующее тестирование транспортного средства. В данном случае представляется актуальным осуществление компьютерной диагностики. Подлежат проверке входные датчики. Их поломка может быть следствием того, что произошло повреждение электропроводки. В ряде случаев может понадобиться перепрошивка на Митсубиси Аутлендер КПП.

Возможные проблемы с вариатором и их устранение

Основные технические характеристики

Наибольшую популярность вариатор получил на автомобилях укомплектованных силовыми установками на 2 литра. Также бесступенчатая трансмиссия иногда используется в паре с 2.4-литровым мотором. Более подробно узнать основные параметры Митсубиси Аутлендер можно с нижеприведенной таблицы.

Таблица — Технические характеристики Mitsubishi Outlander с вариатором

Показатель	Значение
Объем двигателя, л	02.04.2019	2.0	02.04.2019	2.0
Мощность, л.с	170	147	167	146
Тип топлива	бензин	бензин	бензин	бензин
Расход топлива на 100 км пути:
в городе	12.06.2019	10.06.2019	10.06.2019	10.03.2019
на трассе	07.05.2019	7	06.04.2019	06.01.2019
Разгон до 100 км/час, с	10.08.2019	12.03.2019	10.05.2019	12

Подведем итоги

Как видно, тесное сотрудничество Mitsubishi и одного из крупнейших мировых производителей Jatco позволило установить на Аутлендер сначала достаточно надежную коробку JF011E, а позже и Jatco CVT 8.

В результате CVT 8 наряду с новейшими вариаторами X-Tronic наглядно демонстрирует, что вариатор может быть вполне надежным и обладает большим ресурсом, а также способен успешно конкурировать с традиционными АКПП и роботизированными коробками передач.

В результате вариаторная коробка вполне может пройти 200 тыс. км. и больше. Главное, соблюдать правила эксплуатации, своевременно проводить замену масла в вариаторе, а также следить за тем, в каком состоянии находится ремень CVT. Напоследок отметим, что если сравнивать современный вариатор и необслуживаемые АКПП, ресурс данных трансмиссий сегодня находится на приблизительно одинаковом уровне.
