Как отрегулировать фары своими руками: регулировка ближнегодальнего света и ПТФ

В заключение следует заметить, что регулировка противотуманных фар, выполненная своими руками будет не столь точна, как это сделают специалисты в автосервисе. Основным отличительным моментом является наличие специального прибора реглоскопа, который оснащен измерительным оптическим углом. Однако та миллиметровая точность, с которой сделают настройку противотуманок профессионалы, вряд ли стоит потраченных денег и времени.

Опубликовано: 01.05.2018

Противотуманные фары. Для одних — это дополнительное освещение, потребность в котором возникает крайне редко, для других это возможность выделиться и сделать внешность своего авто более привлекательной. Однако на самом деле ПТФ — это незаменимые помощники в условиях плохой видимости во время тумана, дождя или снегопада.

Именно эти небольшие и непримечательные маленькие помощники ежедневно спасают не одну тысячу автомобилистов, позволяя им не потеряться в туман на дороге. В большинстве случаев «противотуманки» устанавливаются спереди, хотя нередко автомобили имеют ПТФ и в задней части. Но не следует полагать, что задние фонари такие же, как и спереди, это абсолютно иной тип туманок, который позволяет сделать авто более заметным в условиях плохой видимости. Но, к сожалению, просто иметь противотуманки на авто мало, без надлежащей настройки и регулировки толку от этих ПТФ будет мало…

Сегодня, дорогие друзья, на ФараИнфо хочу поговорить о том, как правильно должны устанавливаться ПТФ, а также как выполняется регулировка противотуманных фар.

  • ПДД;
  • ГОСТ 8769-75;
  • А также правила ЕЭК ООН.

В этих документах сказано о том, что приборы освещения должны устанавливаться на ТС выше 25 см от дорожного покрытия. Максимально допустимое расстояние от ПТФ до внешнего габарита ТС не должно превышать 40 см.

Регулировка света фар, автомобили ВАЗ 2108, 2109, 21099

Световой пучок ,в свою очередь, также должен соответствовать следующим требованиям:

  • Световой луч должен быть направлен вниз, а его верхняя граница должна быть четкой;
  • Горизонтальный угол рассеивания должен быть не больше 70°.

Как вы понимаете, регулировка ПТФ должна выполняться с учетом данных требований. Это не только обеспечит вам безопасность на дороге, но и позволит избежать ослепления других участников дорожного движения, а также излишнего внимания со стороны ГАИшников.

Также вышеуказанные документы оговаривают условия использования противотуманок. Так ПТФ разрешается включать в условиях ограниченной видимости, например, когда вы движетесь по серпантину, извилистой дороге, а также проходите крутые повороты. Ну и, конечно же, противотуманные фары можно и нужно использовать в условиях недостаточной видимости, то есть проще говоря в дождь, снег и туман.

Главная цель регулировки противотуманных фар является правильная настройка и коррекция светового луча. В идеале он должен освещать дорогу и находиться на высоте в диапазоне от 30 до 70 см над дорожным покрытием. Отклонение от рекомендаций негативно влияет на производительность и эффективность туманок, поэтому во время настройки противотуманных фар попытайтесь максимально соблюсти вертикальные и горизонтальные углы ПТФ.

Перед тем как начнется регулировка противотуманок необходимо выполнить ряд обязательных мероприятий.

  1. Первым делом необходимо найти ровную поверхность.
  2. Затем следует проверить и при необходимости подкорректировать давление в шинах. Недостаточное или избыточное давление может свести на нет все старания.
  3. Автомобиль должен быть укомплектован, то есть бак заправлен, в багажнике запаска и т. д., ну и естественно все то, что вы обычно с собой возите.
  4. Специальный регулировочный экран должен быть установлен вертикально на расстоянии 10 метров от машины. Как вариант разметка может быть нанесена и на стене или воротах гаража.

Сама же регулировка противотуманных фар производится при помощи отвертки, мела и линейки.

Как самому регулировать фары и противотуманки

Яркий и правильно выставленный свет — такой же атрибут безопасности, как и рабочие колодки или исправная рулевая рейка. Рассказываем, каким образом отрегулировать фары самостоятельно и что для этого потребуется.

Подготовка к работе

Когда для регулировки фар приезжают на СТО, там перед самой процедурой мастера проверяют давление в шинах и выравнивают его. Водителя просят остаться в автомобиле; в идеале надо бы, чтоб и топливный бак был заполнен — таким образом становится понятна стандартная нагрузка автомобиля. Советуем воспользоваться правилами СТО и при самостоятельной регулировке сделать то же самое.

Для любой проверки вам потребуется ровная площадка без кочек под колесами, без уклонов и ям.Для самостоятельных проверок, помимо ровной площадки, нужна еще и стена, чтобы на ней проверить отражение света фар. Перед проверкой обнулите корректор фар, расположенный где-то около руля в салоне автомобиля.

Как сделать регулировку фар

Для начала выберете стену, к которой сможете подъехать на расстояние около пяти метров. Проверьте, чтобы автомобиль стоял ровно. Включите фары и проверьте по отражению на стене, ровно ли они светят.

Удобнее всего регулировать фары в сумерки, так как свет на стене будет более контрастным, чем днем. Если разницы в свете вы не обнаружили — поздравляем, вам регулировать фары не нужно. Если же один пучок света находится ниже другого, придется настроить свет.

Чтобы проверить, по какой фаре определять «правильную» регулировку, попросите у той же стены встать человека. При среднем росте вашего помощника фары будут светить на уровне его колен. Это правильная граница регулировки.

Какие способы регулировки существуют

Самый простой, но не очень точный способ — подъехать к стене и «на глаз» настроить пучки света. Еще один простой, но чуть более точный способ — найти на стене трафарет для регулировки фар. Такие часто висят на стенах СТО. Вместо коленей помощника и воображаемого уровня регулировки на трафарете будут отмечены места, куда должен попадать свет фар.

Точнее с задачей справится лазерный уровень, продающийся в строительных магазинах. Схема проверки та же: выбираете ровную площадку, подъезжаете к стене дома на 5 метров, включаете фары. Затем поставьте строительный инструмент так, чтобы лазерный луч проходил ровно посередине фар и отражался на стене. Если граница света и тени расположилась выше лазерной линии, то ваши фары слепят встречных водителей. Если граница намного ниже лазера, то фары горят только под колесами, не освещая дорогу.

Самый точный способ регулировки знают мастера на станциях технического обслуживания — в их распоряжении специальные приборы.

Регулировка фар дальнего и ближнего света

На отрегулированные фары в правилах существует ГОСТ. То есть если фары отрегулированы неверно, сотрудник ГИБДД вообще-то вправе запретить вам дальнейшее использование автомобиля до исправления неисправностей. Так что это может стать серьезной проблемой.

Габаритные огни редко дают яркий свет, который будет четко отражаться от стены даже в темное время суток, поэтому регулировку фар производят по ближнему свету. Для того, чтобы проверить дальний, отдельно регулировать фары не придется — блоки света совмещены.

Если уровень фар при проверке вас не устроил, откройте капот и найдите регулировочные винты. Как правило, они расположены на задней части фары. Если при беглом взгляде винты вы не нашли, обратитесь к инструкции и строению модели своего авто.

Регулировка ПТФ

Противотуманные фары на глаз уже не отрегулировать — их свет слишком мягкий и рассеивающийся. Лучше всего «противотуманки» проверять в сервисе. А для самостоятельной работы потребуется все та же ровная площадка и стена. А также рулетка, скотч или мел.

Замерьте расстояние между противотуманной фарой и землей. На стене отметьте горизонтальной линией то же расстояние. Верхняя граница света не должна выходить за пределы этой линии. Поставьте точки на стене в тех местах, где находятся пучки света ПТФ. Расстояние между точками будет равно примерно 12 см. Разделите стену вертикальной полосой на две равные части. Начертите на каждой половинке вертикальную линию от противотуманной фары до земли и от точки с пучком света до уровня автомобиля. Пересечение этих линий станет центром ПТФ. При регулировке «противотуманок», не забудьте, что настраивают ПТФ только по высоте, они не должны «болтаться» из стороны в сторону.

И помните, что правильно отрегулированные фары не только берегут вашу карму от проклятий встречных автомобилей! Они отвечают за вашу же безопасность на дороге, освещая обочину, знаки, разметку и дорожное полотно.

Видео «Работа светодиодной оптики»

  • Особенности электросистемы грузовиков Камского автомобильного завода
  • Электросистема КАМАЗов-6511, 6520, 5510 и 5511: нужная схема и описание проводки
  • Установка зажигания на КАМАЗе своими руками элементарно и быстро

Лист 7 Схема генератора КамаЗ, схема стартера КамаЗ, схема реле стартера КамаЗ

Пропала зарядка на КАМАЗе Евро. Что делать, что проверять?

На работающем автомобиле напряжение на генераторе должно быть в районе 28 вольт. Если при работающем двигателе напряжение ниже 28 вольт, например 23. 25, то это свидетельствует о проблеме с зарядкой. В первую очередь проверьте исправность ремня генератора. Далее проверьте питающее напряжение на фишке генератора. Снимите фишку и замерьте 30ую клемму и 15ую клемму (зажигание). Если оба питающих напряжения присутствуют, то проблема кроется обычно в отказе щеток генератора (реле зарядки), они попросту выработали свой ресурс. Если же вы не обнаружили 15 клемму на фишке генератора (клемма зажигания), то следует проверить исправность предохранителя F3.FU7. Назначение и расположение Реле и предохранители КАМАЗ Евро3, Евро4

Лист 8 Схема мотора стеклоочистителя (дворников) КамаЗ, схема омывателя, схема мотора отопителя печки салона КамаЗ.

Не работают дворники (стеклоочистители) на КАМАЗе Евро. Что делать, что проверять?

При неисправности стеклоочистителей (дворников), к примеру, если при переключении рычага переключения щетки остаются в исходном положение и не происходит никакого движения, следует проверить следующее: 1. Проверить, есть ли питание на реле управления стеклоочистителями РСО 3502.3777. 2. Проверить, приходит ли питание на сам мотор стеклоочистителя.

Лист 9 Схема подключения задних фонарей КамаЗ, схема реле заднего хода КамаЗ, схема реле стоп сигналов КамаЗ, схема подключения датчиков давления КамаЗ Евро. Схема щитка приборов КамаЗ. Схема разводки розетки тягач-прицеп.

Лист 10 Схема подключения датчиков гидрозамков кабины КамаЗ, схема подключения межосевой блокировки КамаЗ, схема подключения межколесной блокировки КамаЗ, схема подключения термореле осущителя КамаЗ.

Лист 11 Схема подключения задних противотуманных фонарей КамаЗ, схема подключения передних противотуманных фонарей КамаЗ, схема подключения подогевателя фильтра грубой очистки топлива КамаЗ, схема подключения датчика уровня топлива КамаЗ

Лист 12 Схема подключения указателей поворота (поворотников) КамаЗ Евро, схема подключения ближнего, дальнего света КамаЗ, схема подключения корректора фар КамаЗ.

Лист 13 Схема подключения фонарей автопоезда КамаЗ, схема подключения габаритных огней, освещения КамаЗ.

Лист 14 Схема подключения звукового сигнала КамаЗ, схема подключения маяков КамаЗ

Лист 15 Схема подключения КОМ КамаЗ, схема клапана подъема платформы, опускания платформы, выключателя нейтрали КамаЗ.

Лист 16 Схема подключения подогрева зеркал КамаЗ

Переключатель света расположен на щитке приборов, имеет три фиксированных положения:

  • в среднем положении включаются габаритные огни, подсветка приборов и выключателей;
  • при нажатии на переключатель внизу включается ближний свет фар;
  • при нажатии на переключатель вверху выключается подсветка приборов и внешнее освещение автомобиля.

Перед включением света повернуть ключ выключателя приборов и стартера в положение «I».

Самостоятельная замена ламп

Если проведённая диагностика показала, что перегорела именно лампочка, то вовсе не обязательно гнать машину в сервис, где такая смена элемента освещения обойдется в 2−3 тысячи рублей и более. Всю работу можно выполнить самостоятельно. У большинства автомобилей конструкция фар идентична, поэтому какой-либо сложности с проведением таких ремонтных и сервисных работ у автовладельца гарантированно не возникнет.

Лишь на новых машинах потребуется демонтировать бампер, чтобы снять фару и поменять перегоревшую лампочку. В подобном случае лучше всего машину всё же отдать в сервис, где специалисты, имея большой практический опыт работы, выполнят такой ремонт в короткий срок.

Почему нельзя ставить светодиоды

Все началось с ксенона. Первые автомобили с газоразрядными фарами появились еще в начале 90-х. У ксенона есть ряд преимуществ:

  • свет более яркий;
  • луч не отражается в каплях дождя и не превращается в «световую стену»;
  • ксенон долговечнее галогенных ламп примерно в 8 раз;
  • газоразрядные лампы более экономичные.

Из-за этого со временем ксеноновые лампы стали атрибутом дорогих, элитных автомобилей. В свою очередь, автомобилисты стали кустарно устанавливать газовые лампы на свои машины, даже если в транспортном средстве это не было предусмотрено.

Оказалось, что при несоблюдении правил сборки ксеноновых фар их свет не фокусируется на дороге, а рассеивается, ослепляя пешеходов и других водителей. На фоне участившихся ДТП ГИБДД выпустила отдельный регламент по ксенону и начала активно лишать прав автомобилистов с нестандартными фарами, ссылаясь на ч. 3 ст. 12.5 КоАП.

Переоборудование прекратилось лишь на время, но вскоре на рынке появился светодиодный аналог ксенона. И стандартные галогенные лампы начали вновь активно заменять.

Водители стали интересоваться, можно ли ставить светодиодные лампы в противотуманные фары по закону. Ведь регламента, регулирующего их использование, нет. Но проблема с несоблюдением правил фокусировки света осталась, поэтому сотрудники ГИБДД продолжают наказывать водителей.

Интересно! Что будет, если не будешь платить кредит

Инструкция по замене

Перед тем как поменять негодную лампочку в противотуманной фаре, нужно понять, как до нее добраться. Конструкция световых приборов, встроенных в бампер, встречается разная и зависит от марки авто. Есть 2 способа доступа к устройствам освещения:

  • со стороны колесной арки;
  • путем снятия оптического блока.

Первый способ применяется при разборке фар автомобилей ВАЗ и других марок иностранного производства с похожей конструкцией. Для удобства разборки стоит поставить машину на смотровую канаву, хотя можно обойтись и без нее. Алгоритм ведения работ следующий:

  1. Зафиксировать авто и снять переднее колесо со стороны неисправного прибора.
  2. Открутить саморезы, удерживающие пластиковый подкрылок, и снять его с машины. В некоторых моделях авто брызговик целиком снимать не нужно, достаточно отогнуть в сторону.
  3. Отодвинуть резиновый пыльник, защищающий разъем.
  4. Нажав на соответствующий выступ, отсоединить колодку с проводами.
  5. Повернув сгоревшую лампу против часовой стрелки, вытащить ее из блока.
  6. Вставить новый элемент, закрепить его и произвести сборку.

В процессе замены старайтесь не прикасаться к колбе лампочки, поскольку потожировые отпечатки снижают срок службы детали. Если так случилось, протрите стеклянную колбу сухой чистой ветошью. Перед сборкой узла проверьте работоспособность освещения, включив противотуманные фары.

Не во всех иномарках удается добраться до «противотуманок» со стороны колеса. Вопрос, как заменить перегоревшие лампочки при подобном раскладе, решается путем снятия противотуманных фар целиком. Потребуется смотровая яма, откуда удобнее откручивать оптический блок. При необходимости придется снять мешающие детали — нижний фартук либо передний обвес.

Открученную фару извлеките из бампера с наружной стороны и отсоедините разъем. Поворотом против часовой стрелки из блока вытащите колодку (так делается на автомобилях Nissan), под ней находятся пружинные фиксаторы. Их следует разблокировать и вытащить лампу. Поставив новый элемент и проверив его работу включением фар, поставьте блок и остальные детали на свои места.

https://youtube.com/watch?v=dHgb5X1z7_E

Это интересно: Установка противотуманных фар — разбираемся досконально

Лучшие лампы в противотуманки с цоколем H8

Специально для противотуманных фар делаются лампы с цоколем H8. Отличительными чертами модельного ряда является напряжение 12 В и мощность 35 Вт. Некоторые автомобилисты предпочитают лампы с эффектом ксенона. Вот лучшие образцы, которые встречаются на российском рынке.

OSRAM H8 35W PGJ19-1+150% Night Braker Laser 3900K

Рейтинг: 4.9

Новое поколение ламп OSRAM H8 35W PGJ19-1+150% Night Braker Laser 3900K отличается от конкурентов высокой яркостью. На тестированиях эксперты подтвердили увеличенную на 150% интенсивность свечения по сравнению с требованиями стандартов. Немецкому производителю пришлось применить передовые лазерные технологии, чтобы добиться повышенной светоотдачи, а также придумать особую структуру нити накаливания. Благодаря отличному обзору водитель получает дополнительное время, чтобы среагировать на любое изменение дорожной ситуации. Галогенка получает золото в нашем обзоре.

Российским автомобилистам понравилась немецкая противотуманка, ее яркий свет, рекордная дальность действия и долговечность. Минусом модели они считают только высокую цену.

  • яркость светового пучка;
  • дальность действия;
  • инновационные технологии;
  • долговечность.

высокая цена.

KOITO H8 Whitebeam 4000K 12V 35W

Рейтинг: 4.8

Всем требованиям мировых стандартов отвечает японская лампа KOITO H8 Whitebeam 4000K 12V 35W. Оптический прибор демонстрирует высокую яркость светового потока и небольшое энергопотребление. После тестирования эксперты пришли к выводу, что интенсивность свечения 35-ваттной галогенки соответствует лампе накаливания мощностью 70 Вт. Модель по своим параметрам близка к ксеноновой оптике. Не уступает лампа победителю обзора и в надежности. Но на отечественном рынке появились подделки, из-за которых оптика получает только серебро.

У отечественных пользователей не возникло проблем с подключением японских ламп, отмечается улучшение освещенности дороги в дождь и туман. Не всем водителям нравится желтоватый цвет, хотя он напоминает естественный солнечный свет.

  • высокая яркость;
  • экономичное энергопотребление;
  • качественное изготовление;
  • надежность.

есть подделки на российском рынке.

MTF Light Argentum H812V/35W +80%

Рейтинг: 4.7

Оптимальным сочетанием цены и качества обладают южнокорейские лампы MTF Light Argentum H812V/35W +80%. В обновленной оптике эксперты обнаружили ряд усовершенствований. Производителю удалось повысить эффективность нити накаливания, что благоприятно отразилось на таких параметрах, как интенсивность светового пучка и мощность. Увеличилась и дальность луча галогенки, по данным специалистов этот показатель прибавил около 10 м. В результате доработок улучшился обзор дорожной обстановки, лампы не разрушают пластиковые детали фар, т. к. основную массу ультрафиолета поглощает стекло и уникальное покрытие отражателя.

Отечественные автомобилисты лестно отзываются о надежности, стойкости к вибрации и высоким температурам. Непривычным для водителей становится тускловатый свет.

  • доступная цена;
  • хорошее качество;
  • мощный световой поток;
  • стойкость к вибрации.

тускловатый свет.

Hella H8 12V/35W +30%

Рейтинг: 4.6

Немецкий производитель Hella разработал новую линейку ламп для противотуманок с цоколем H8. Компания заявляет о 30-процентном увеличении интенсивности светового пучка. Эксперты считают комфортной освещенность дороги в разных погодных условиях. Цветовая температура галогенки составляет 4000К при мощности 35 Вт. Противотуманки отлично прошивают густой туман и сплошную стену дождя, обеспечивая безопасность вождения. Модель останавливается в шаге от призовой тройки за низкую популярность в нашей стране.

В России пока мало автомобилистов, которые бы испытали галогенки Hella H8 12V/35W +30%. Некоторые из них высказывают сомнение в повышенной интенсивности на треть по сравнению со штатной оптикой.

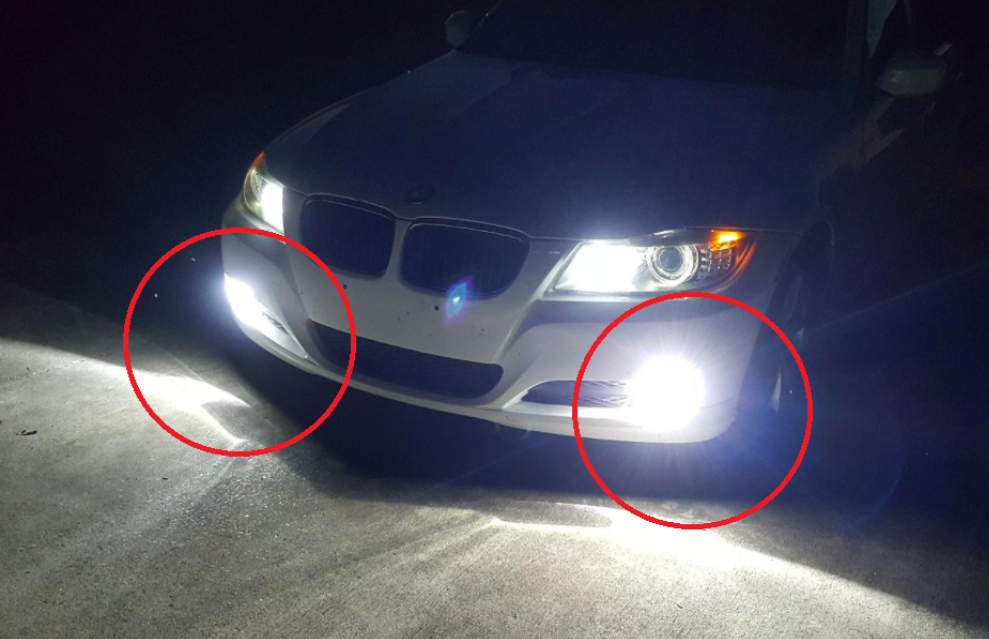

Почему не стоит менять галогенные лампы на светодиодные (LED)

Самостоятельная замена галогенных ламп светодиодами на автомобильных фарах, как ни странно, но это популярная модификация, к которой прибегает немалое количество автомобилистов по всему миру. Зачем люди это делают? Таким образом, как они предполагают, можно улучшить безопасность передвижения по дорогам ночью. Ведь, как известно, современные светодиодные фары освещают дорогу значительно лучше, чем старые галогенки, а значит, и уровень защищенности должен быть выше. Так ли это, давайте попробуем разобраться в нашем материале, прибегнув к экспертному мнению.

И для начала хотелось бы отметить следующее, так сказать, главную мысль-предостережение поста: может, фары на светодиодах и правда выглядят ярче, чем лампы накаливания, но «выглядеть ярче» и «светить лучше» — не одно и то же. Это вполне доходчиво объяснил зарубежный эксперт, уже много лет занимающийся вопросом осветительных приборов автомобилей и модернизации головного автомобильного света при помощи светодиодов.

Руководство по установке и замене светодиодных ламп

Противотуманные фары должны формировать широкое пятно света в горизонтальной плоскости перед автомобилем, чтобы осветить всю ширину дороги, включая обочину. Этот нюанс необходимо учесть при установке противотуманных светодиодных фар: их монтируют в соответствии с разработанными нормами ближе к поверхности дороги.

Место установки противотуманных ламп в современных моделях автомобилей определено производителем. В большинстве случаев оно находится на нижней части бампера машины. В комплектации ниже класса Люкс противотуманки отсутствуют, и на их месте стоят заглушки.  Достаточно самостоятельно приобрести и установить выбранную модель противотуманной фары с LED лампой. Противотуманные фары самостоятельно подключают по наиболее популярной схеме – через реле.

Процесс установки противотуманных фар в автомобиль состоит из трех этапов.

Этап 1. Подготовка к установке фары

У иномарок в заднем бампере производителем оставлена ниша для установки дополнительной оптики. Будет не лишним подобрать противотуманку по ее форме и размеру, добавив к списку покупок:

  • качественные кронштейны для крепления;
  • соединительные клеммы для проводов;
  • сами электрические провода;
  • спиральное реле с четырьмя контактами;
  • кнопку для включения противотуманных фар.

В случае установки противотуманные фары в нештатные места лучше обратиться за помощью к квалифицированному специалисту. Эффективное использование возможно только при правильном монтаже и эксплуатации по прямому предназначению.

Этап 2. Формирование ниши для противотуманки

В начале специалист отключает минусовую клемму аккумулятора. Затем аккуратно, без рывков, снимают бампер и вырезают отверстия под размер противотуманных фар. Примеряют, совпадает ли образовавшаяся ниша с корпусом фары и подгоняют контуры отверстия в случае необходимости. От того, насколько точно будут подобраны размеры, зависит дальнейший срок и эффективность работы противотуманки: если исключить даже малейшую щель, то внутрь ПТФ не проникнет ни пыль, ни влага.

Этап 3. Подключение проводов

После установки обеих противотуманок на предусмотренные места и произведенной регулировки угла наклона светового потока, можно приступить к подключению разъемов проводов питания. На данном этапе занимаются протяжкой проводов от светильника к предохранителю и реле с выводом питания к кнопке или ручке переключения.

Этап 4. Подключение реле и предохранителя

Обязательной работой при установке дополнительной световой оптики является подключение к электропроводке предохранителя и реле. Их монтируют во избежание короткого замыкания, которое в большинстве случаев является основной причиной поломок и требует длительного и дорогостоящего ремонта автомобиля.

Этап 5. Монтаж кнопки включения

На завершающем этапе подключают кнопку или делают замену ручки переключения света фар. Производят проверку системы с помощью диагностического прибора, который при включении фар должен перейти в режим «Активно». В случае, когда параметр не переключается со значения «Неактивно»,  необходимо найти и устранить неисправность в системе подключения противотуманных фар.
