Описание системы daewoo chevrolet zaz lanos, sens. шевроле ланос давление в системе охлаждения двигателя

Датчик включения вентилятора шевроле лачетти

Если есть кондиционер, будет дополнительный вентилятор. Вот один.

На автомобилях, оборудованных кондиционером, устанавливаются два вентилятора. Один с меньшими лезвиями. Они работают в двух режимах: низкой и высокой скорости. Если в машине нет кондиционера, есть только один вентилятор. Их работа контролируется ЭБУ.

Следующие две вкладки изменяют содержимое ниже.

Алексей «технический специалист» Я просто заболел машиной. Я стараюсь детально изучать каждую машину, которая у меня есть. Я люблю ездить по улицам города ночью. Ремонт в авто стараюсь проводить своими руками!

Главный вентилятор включается, когда температура жидкости в системе составляет примерно 93 градуса. Дополнительный включается при температуре 97 градусов.

Дополнительный вентилятор также включается сразу после включения кондиционера.

Если вентилятор не включается вообще?

Если вентилятор не работает, немедленно проверьте предохранитель Ef4.

Блок предохранителей под капотом отмечен стрелкой.

Он находится в моторном отсеке автомобиля в монтажном блоке, который находится рядом с аккумулятором. Также проверьте красный предохранитель F19. Он находится в монтажном блоке, который находится в салоне автомобиля у ног водителя. Узнать, где находятся эти предохранители, поможет схема на крышке блока.

Реле включения вентилятора

Если все детали в хорошем состоянии, вам нужно будет проверить два реле.

Один из них отвечает за работу основного вентилятора, а второй — за работу дополнительного. Они расположены в монтажном блоке под капотом.

Самый простой способ проверить — установить заведомо исправное реле.

94580702 — деталь на замену.

Проверка

Реле управляется перемычкой. Провод должен замкнуть контакты 30 и 87. Если позже включатся вентиляторы, причина была в реле. Их следует заменить новыми.

Проверка самих вентиляторов

Управлять вентилятором можно, только если включить его напрямую от аккумулятора.

Когда не включаются вентиляторы, необходимо проверить состояние моторов на них. Для этого вам потребуется запитать их напрямую от аккумулятора. Если после этого они не работают, причина кроется в электродвигателях.

Но оба двигателя редко выходят из строя одновременно. Может быть причина в проводке.

Датчик температуры

Для наглядности расположение датчика температуры отмечено стрелкой. Это номер 15 на диаграмме.

Также в некоторых случаях причиной того, что вентиляторы не включаются при желаемой температуре, может быть отказ датчика температуры. Он находится рядом с модулем зажигания. Если после отключения у него включается вентилятор, причина в датчике. Это не может быть исправлено. Его просто нужно полностью поменять на новый.

Особенности системы отопления салона Chevrolet Lanos

Устройство печки Chevrolet Lanos схоже с большинством отопителей салона других автомобилей. Её конструкция предусматривает как независимый, так и совместный с кондиционером обогрев салона.

Радиатор установлен под кожухом средней части центральной панели, расположенной между водителем и пассажиром.

В Chevrolet Lanos радиатор печки расположен под кожухом средней части центральной панели, расположенной между водителем и пассажиром

Регулирующий кран отсутствует, поэтому при работающем моторе антифриз постоянно обогревает теплообменник.

Устройство и работа печки

Система отопления Chevrolet Lanos включает следующие узлы.

Заслонка, распределяющая поток воздуха в салон или на стёкла.
Верхняя распределительная воздушная заслонка.
Радиатор печки.
Воздушная заслонка, регулирующая температуру воздушного потока.
Радиатор испарителя кондиционера.
Вентилятор с электромотором.
Заслонка изменения режима подачи воздуха (положение A — режим рециркуляции, B — подача воздуха снаружи).
Нижняя распределительная воздушная заслонка.
Воздуховод отопителя и кондиционера.
Патрубки обдува лобового стекла.
Каналы обдува боковых стёкол.

Система отопления салона Chevrolet Lanos может работать а в различных режимах

Количество воздуха, поступающего к теплообменнику, контролируется воздушной регулирующей заслонкой (4). Её положение определяет ту часть воздушного потока, которая проходит в радиатор (3) и нагревается. Кроме того, электромотор вентилятора (6) также имеет несколько режимов работы, увеличивая или уменьшая интенсивность воздушного потока. Смешиваясь в определённой пропорции, нагретый и прохладный воздух создаёт комфортную для водителя температуру.

Органы управления печкой

Обогреватель управляется следующими переключателями и регуляторами, расположенными на центральной панели.

Регулятор температуры поступающего воздуха.
Регулятор режимов работы вентилятора.
Рукоятка распределителя воздушных потоков.
Кнопка включателя электроподогрева заднего стекла.
Ползунок, управляющий заслонкой подачи свежего воздуха и рециркуляцией.
Кнопка включения/выключения кондиционера.

Комфортный микроклимат в салоне устанавливается с помощью шести регуляторов блока управления

Режимы работы вентилятора выбираются независимо от положений других регуляторов. Заслонки регулируются с помощью подсоединённых к ним тросиков.

Используйте кондиционер

Если вам необходимо быстро удалить запотевание со стекол, то просто включите кондиционер. Если в салоне и подкапотном пространстве плюсовая температура, то кондиционер включится даже при морозе. Запотевание исчезает моментально. Кроме того, для профилактики необходимо включать кондиционер как минимум один раз в неделю. Это исключает высыхание уплотнений и потерю хладагента.

И в конце хочется напомнить, что если вы сели в автомобиль в мокрой одежде или на ковриках имеется вода или снег, то в этом случае стекла будут потеть. Старайтесь заносить как можно меньше снега в салон автомобиля и тогда проблема запотевания стекол вас не коснется.

В отличие от иных марок бюджетного сегмента, Шевроле Ланос оснащён автономной системой отопления. Обогрев лобового стекла и салона потоком тёплого воздуха совместно с системой кондиционирования. Такая конструкция имеет преимущества и недостатки. Поэтапно рассмотрим, почему плохо греет печка на Шевроле Ланос.

Проверяем бензонасос напрямую

Изрядно помучившись, настало время помучиться еще больше.. Чтобы получить доступ к крышке бензонасоса, нужно «дернуть» задний диван: он крепится в двух местах к полу ( видно на фото сверху), примерно в тех местах и нужно дергать. Сняли диван — отковыриваем отверткой крышку и видим разъем бензонасоса (на фото сверху справа). Чтобы проверить непосредственно бензонасос, исключая все остальные элементы электропроводки автомобиля, нужно подать на бензонасос напряжение сразу с аккумуляторной батареи. Для этого нужно сперва найти, какие же контакты в разъеме С901 отвечают за питание бензонасоса.

На картинке сверху изображен коннектор (или как говорят в народе — фишка) бензонасоса (вид со стороны штырьков). Вынимать бензонасос из бензобака я не стал, просто использовал длинный провод, чтобы подцепить к АКБ. Бензонасос оказался жив!

Испытав некоторое недоумение в связи с полученной диагностической информацией (насос рабочий, предохранитель рабочий, реле рабочее — все очевидные участники цепи — рабочие!), я решил проверить тестером напряжение на второй половине разъема бензонасоса (С901), идущей из недр автомобиля. Напряжение на нем было! То есть, на бензонасос подавалось напряжение, бензонасос был рабочий, но не работал! Как же такое возможно, спросите вы?

Почему сложилась такая ситуация, и что такое переходное контактное сопротивление, я расскажу вам в следующей части моих приключений автолюбителя: Не заводится Ланос (Lanos 1.5) часть 2: не горит «Чек», не гудит бензонасос или «разъем С301»

Как поменять, не снимая торпеду

Основная трудность, с которой сталкиваются при ремонте печки, это доступ к нижнему кожуху. Для классического демонтажа этого элемента потребуется снять всю торпеду, на что уйдёт довольно много времени. Вытянуть радиатор можно проще и быстрее, если работать с нижней стороны. Для начала делаем подготовительные работы:

Для удобства работы снимаем оба передних сидения.
Снимаем шланги трубопровода и сливаем рабочую жидкость в заранее подготовленную ёмкость.
Снимаем патрубок и сливаем рабочую жидкость с системы отопления
Ослабляем хомут, который удерживает рычаг КПП, и полностью выкручиваем болт крепления.
Откручиваем болт и снимаем хомут для последующего демонтажа рычага
Вытягиваем ось рычага коробки передач из узла тяги.

Теперь у нас есть свободное пространство для работы. Но чтобы снять сам радиатор, потребуется демонтировать боковые металлические элементы, которые соединяют пол и консоль.

Видео «Как найти требуемый защитный элемент»

В этом видео показано, какой предохранитель отвечает за топливный насос. Электропредохранитель прикуривателя меняется так же.

Скиньте обозначения предохранителей на Ланосе.

Где находятся предохранители на Ланосе? – 1 ответ

Расположены блоки предохранителей на Ланосе в нескольких местах.

Блок предохранителей и реле в подкапотном пространстве.

Цепи предохранителей EF15–EF20 и предохранителей салона F1–F7;
Выключатель зажигания (IGN1);
Выключатель зажигания (IGN2);
Электродвигатель вентилятора системы охлаждения;
Электродвигатель стеклоподъемника и привода люка (при наличии стеклоподъемника и люка);
Реле АБС (при наличии АБС);
Обогреватель заднего стекла (только для хэтчбека);
Электродвигатель системы вентиляции салона;
Электромагнитная муфта привода компрессора кондиционера (при наличии);
Дальний свет левой и правой фары;
Ближний свет (левая фара), электродвигатель корректора пучка света левой фары;
Ближний свет (правая фара), электродвигатель корректора пучка света правой фары;
Габаритные фонари (левая сторона), включатель электродвигателей корректоров пучка света;
Габаритные фонари (правая сторона), фонарь освещения номерного знака;
Противотуманные фары;
Электродвигатель топливного насоса;
Звуковые сигналы;
Электромагнитная муфта привода компрессора кондиционера (при наличии);
Реле фар, переключатели света фар, указатели поворота;
Реле корректоров пучка света фар и цепь предохранителя EF13;
Не используется;
Реле компрессора кондиционера;
Реле фар;
Реле звуковго сигнала;
Реле вентилятора радиатора;
Реле стеклоподъемника;
Реле габаритов;
Не используется;
Не используется;
Реле обогревателя заднего стекла;
Реле топливного насоса;
Блок перемычек.

С 1 по 20 предохранители имеющие обозначения ЕF (кроме пункта 9 — это диод D9). С 21 по 32 — реле.

Номинальный ток: красные — 10 А, голубые — 15 А, желтые — 20 А, белые — 25 А.

Блок предохранителей в салоне.

Плафон освещения салона, плафон освещения багажника;
Переключатель света фар;
Аварийка;
Не используется;
Контроллер;
Аудиосистема;
Фонари стоп-сигнала;
Не используется;
Аудиосистема;
Прикуриватель;
Комбинация приборов, часы, сигнальная лампа ремня безопасности, освещение бардачка;
Фонарь заднего хода;
Не используется;
Генератор, датчик скорости, форсунки, адсорбер, клапан рециркуляции отработавших газов;
Модуль зажигания;
Аварийка;
Контроллер, реле топливного насоса;
Электродвигатель стеклоочистителя и насоса стеклоомывателя;
Реле вентилятора системы охлаждения, реле обогревателя заднего стекла;
Электродвигатель системы вентиляции салона.

Предохранители в салонном блоке находятся слева, возле ног водителя. Чтобы к ним подобраться нужно будет снять защитную крышку.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Нередко автолюбителя сталкиваются с вышедшим из строя электроприбором и не знают, что делать дальше. Казалось бы, электрическая схема автомобиля слишком сложна и не каждому под силу найти причину неисправности. Неужели при любой поломке нужно везти ваш «Шевроле-Ланос» электрику? Конечно, нет. Наиболее частой причиной того, что электроприбор перестает работать, становятся сгоревшие предохранители. Поэтому прежде чем впадать в панику и ехать к мастеру, нужно заглянуть в блок предохранителей (БП) «Шевроле-Ланос» и осмотреть его.

В современных автомобилях традиционно предусмотрено два блока предохранителей: основной (или монтажный) и дополнительный. Так как это не совсем верная градация (ни один из них не является более важным по сравнению с другим) многие называют их внутренним и внешним блоком. В БП установлены плавкие предохранители (ПП) различного номинального тока и реле. И те, и другие элементы БП служат для защиты приборов электрической цепи. ПП являются элементами мгновенного действия, то есть они сгорают в тот момент, когда ток в цепи превышает значение номинального (который индивидуален для каждого ПП). Реле защищают элементы цепи от сильных перегрузок: от короткого замыкания и сопутствующего ему огромного напряжения в цепи.

Когда требуется заменить отопитель салона

К сожалению, сама конструкция печки не сильно надёжна. Чаще всего ломаются крепления радиатора, что приводит к пропусканию холодного воздуха. Номинальная температура падает и даже при крайнем положении регулятора дует прохладный воздух. Среди известных проблем также можно выделить следующие:

забивается радиатор;
утечка рабочей жидкости;
неполадки в работе термостата.

Определить повреждения в патрубках довольно просто. Если появились пятна и количество рабочей жидкости в расширительном бачке уменьшается, нужно полностью осмотреть трубопровод. Если низкий КПД системы отопления связан с нерабочим термостатом, то стрелка на панели приборов будет находиться в крайнем положении даже при нагретом двигателе.

Радиатор печки нагревает воздух, который подаётся в салон

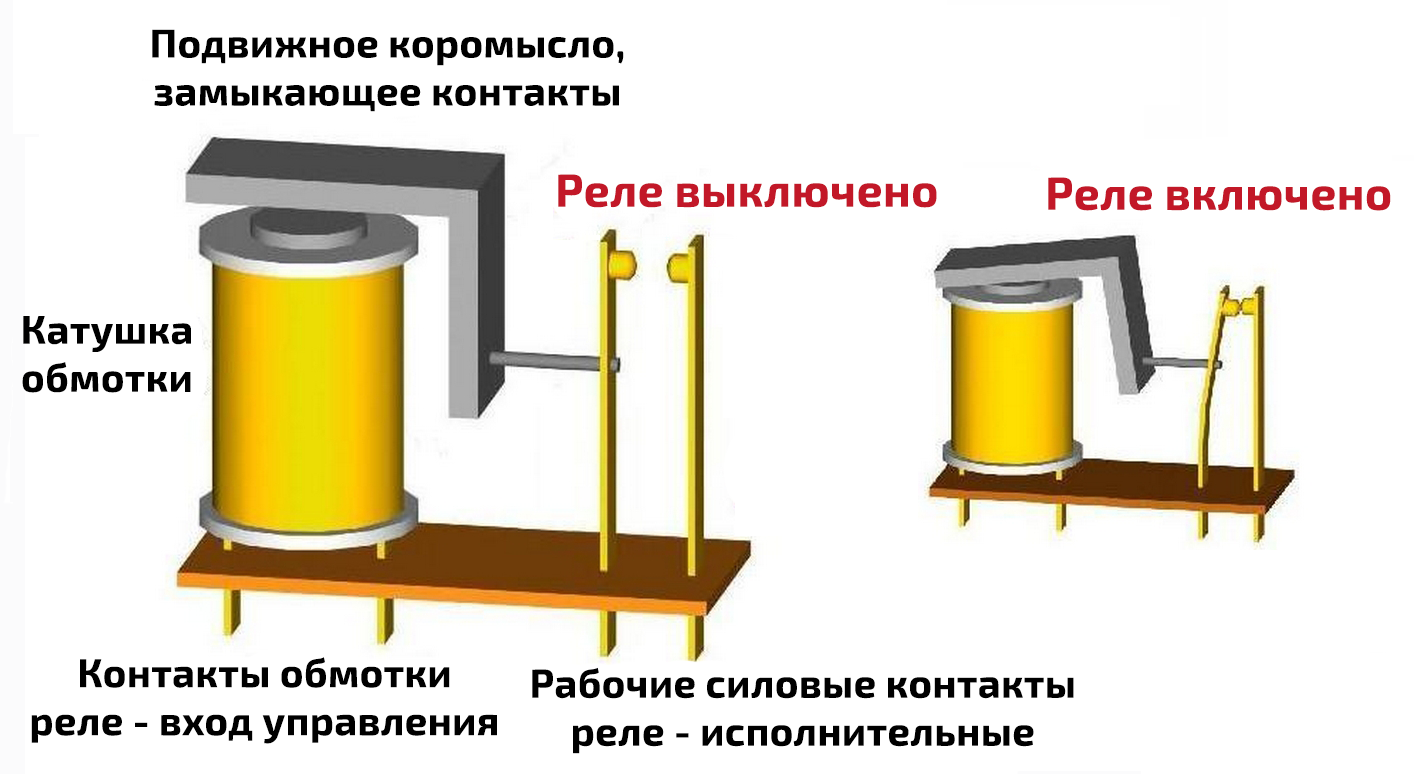

Порядок действий по проверке электрического реле

Выяснить причину остановки работы бензонасоса можно путем проверки цепей его включения, в которую входит реле. Оно представляет собой электрическое устройство, которое по команде электронного блока питания обеспечивает подачу питания к электродвигателю насоса, а при размыкании контактов прекращает такую подачу. Его неисправность зачастую связана с поломкой его катушки либо вследствие окисления или подгорания контактов, которые нужно будет почистить.

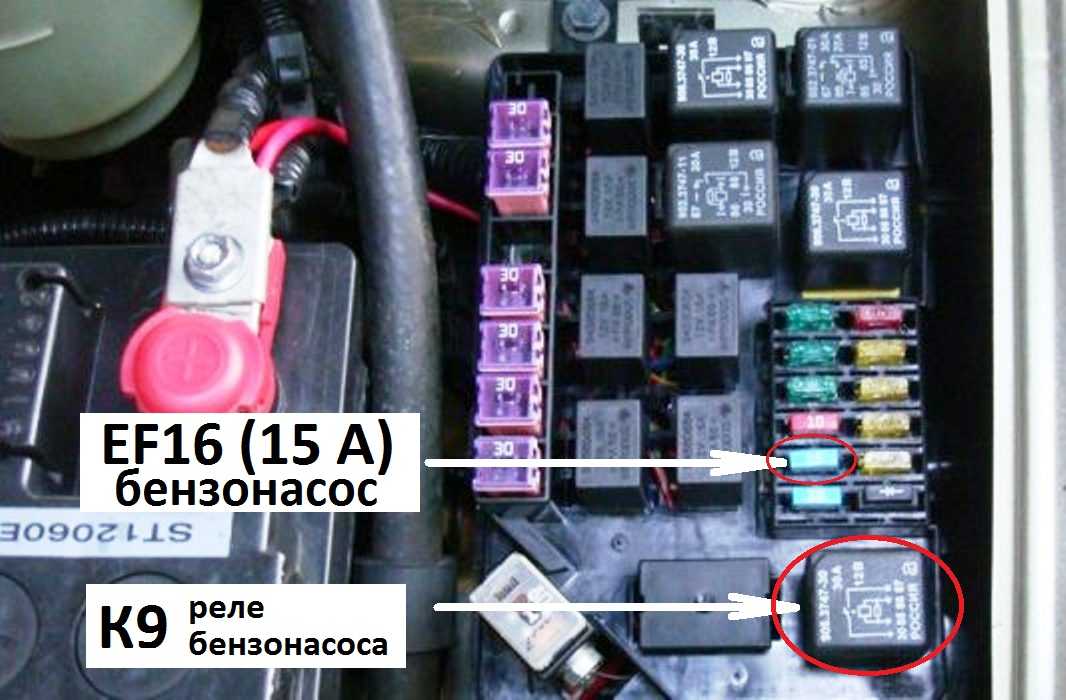

Реле бензонасоса Шевроле Ланос, где находится управляющая и управляемая часть (контактная группа), как и предохранители, расположено в монтажном блоке моторного отсека – в правом переднем углу.

Для проверки исправности реле К9 понадобятся такие приборы, как мультиметр или контрольная лампочка, пробник и кусок провода. Однако при неработающем бензонасосе, прежде всего, рекомендуется проверить исправность предохранителей F17 и F16, характерных для Шевроле Ланос. Как проверить реле бензонасоса – вопрос часто встречаемый, и ответ довольно прост ‒ нужно всего лишь воспользоваться одним из приведенных ниже способов.

Сначала потребуется извлечь устройство из монтажного блока и заменить его исправным типом, например, реле К7 (для стеклоподъемников). Включение топливного насоса с альтернативным реле свидетельствует об неисправности реле. Если же он не включился – проверяем силовую и управляющею цепь электрического устройства.
При отсутствии запасного исправного реле аналогичным выше способом проверить исправность устройства является установка между контактами 30 и 87 перемычки (куска провода, канцелярской скрепки), которая их при включенном зажигании замкнет.
Определить, нужна ли замена устройства можно путем измерения напряжения между контактом 86 и «массой» (минусом). При включенном зажигании оно должно быть равно 12 В. Также проверяем напряжение между контактом 30 и «массой». Оно равно напряжению бортовой сети. Его отсутствие говорит об обрыве проводов между контактами и массой. В обратном случае надо осуществить подключение пробника между контактом 85 колодки жгута реле и клеммой плюса аккумулятора. Не загоревшаяся лампа пробника при включении зажигания свидетельствует о неисправности контролера или разрыве проводов. Загорание лампы говорит о необходимости замены электрического устройства.
Также при помощи тестера в режиме омметра между контактом 85 и массой автомобиля можно измерить сопротивление, которое при исправной цепи должно быть 1 Ом.

Автолюбители, заинтересовавшиеся данной моделью, могут узнать, сколько стоит новый Шевроле Ланос на различных интернет-сайтах. Цена на новый седан варьируется от 250 тыс. руб. и выше в зависимости от комплектации: базовой S, средней SE и максимальной SX.

Замена

Статью мы начали с неожиданных неисправностей электроприборов. После того как вы получили представление о том, как выглядит блок предохранителей «Шевроле-Ланос» и за что отвечают его элементы, можно приступить к устранению неисправностей. Наиболее распространен выход из строя прикуривателя, поэтому разберем процесс замены на его примере.

Прежде всего, нужно убедиться, что прикуриватель действительно не работает. Тому, что он перестал выполнять свои прямые обязанности или заряжать ваши гаджеты может быть несколько причин:

сгоревший предохранитель;
засоренный контакт;
непостоянный контакт зарядника из-за его конфигурации;
проблемы с проводкой или контактами.

Последний случай очень редок и наименее вероятен. Убеждаемся, что гнездо не забито мусором, пылью, пеплом или табаком. Если это так – отчистите гнездо. Затем проверьте, хорошо ли зарядник вашего гаждета входит в гнездо. Возможно, проблема будет именно в этом и решится покупкой нового зарядного устройства. Итак, если все вышеперечисленные проблемы вас не коснулись – значит, необходимо заменить предохранитель. Он находится во внутреннем блоке (как к нему подобраться – читайте выше) и имеет маркировку F10. Пинцетом извлеките старый ПП, убедитесь, что он действительно сгорел (черного цвета, обугленный, оплавленный) и вставьте на его место новый того же номинального тока (15 А).

Также автовладельцы «Шевроле-Ланос» сталкиваются с тем, что авто не заводится. Решить такую проблему зачастую можно заменой предохранителя топливного насоса. Посмотрите видео по замене:

Автомобиль Шевроле Ланос

Конструкция действительно проста и продумана до мелочей

Не обошли разработчики вниманием и систему защиту электрооборудования, разместив предохранители в двух блоках, а также в одном дополнительном с реле

Но ситуация, когда отказывает какой-то электропотребитель, может приключиться даже на таком надежном транспортном средстве. К примеру, очень часто отказывает прикуриватель, освещение или отопление. Некоторые водители сразу же теряются и едут на СТО, тратя немалые деньги за то, что могли бы сделать самостоятельно буквально за несколько минут.

Автомобиль Шевроле Ланос приобретают в основном люди со средним достатком, поэтому выполнение многих работ для многих очень актуально.

Читать дальше: Тест драйв смарт видео

Не выключается вентилятор охлаждения Дэу Ланос

Многие автомобилисты сталкивались с тем, что вентилятор радиатора на Дэу Ланос переставал выключаться. Но, не все понимают, в чем именно заключается проблема. В этой статье рассмотрим, причины возникновения неисправности, а также методы решения.

Видеоматериал

Устройство вентилятора

Прежде чем перейти непосредственно к причинам и методам решения проблемы необходимо понимать конструктивные особенности узла. Иными словами говоря — как устроен вентилятор радиатора на автомобиле.

Устройство системы охлаждения.

Элементы системы охлаждения: 1 — электровентилятор; 2 — кожух электровентилятора; 3, 34 — гайки; 4, 7, 9, 10, 12, 13, 15, 17, 18, 20, 25, 27, 30, 32, 36, 38, 39, 41, 43, 45 — хомуты; 5, 28, 46, 47, 50 — болты; 6 — подводящий шланг подогрева дроссельного узла; 8 — тройник; 11 — подводящий шланг отопителя; 14 — перепускной шланг; 16 — отводящий шланг отопителя; 19 — отводящий шланг подогрева дроссельного узла; 21 — корпус термостата; 22 — уплотнительное кольцо крышки термостата; 23 — термостат; 24 — патрубок водяного насоса; 26 — отводящий шланг водяного насоса; 29 — соединительный патрубок; 31 — жидкостный шланг расширительного бачка; 33 — расширительный бачок; 35 — пробка расширительного бачка; 37 — пароотводный шланг расширительного бачка; 40 — подводящий шланг радиатора; 42 — радиатор; 44 — отводящий шланг радиатора; 48 — кронштейн крепления радиатора; 49 — верхняя подушка крепления радиатора; 51 — нижняя подушка крепления радиатора

Также стоит рассмотреть, электрическую схему вентилятора радиатора:

Электросхема вентилятора охлаждения.

Причины неисправности

Теперь, когда известно, как устроен радиатор вентилятора, можно перейти непосредственно к вопросу выявления причин выхода его со строя. Итак, рассмотрим, что же становится причиной не включения узла:

Замыкание проводки.
Реле.
Датчик температуры.
ЭБУ.

Методы устранения

После того, как автомобилист выявил все возможные причины, необходимо перейти непосредственно к методам устранения. Стоит предупредить, что данная неисправность связана, по большей части с электрическими схемами, где необходимы определенные знания, поэтому, если автомобилист не уверен в своих силах необходимо обратиться в автосервис. Итак, рассмотрим последовательность действий направленных на устранения проблемы.

Замыкание проводки

Зачастую, эффектом того, что вентилятор охлаждения не выключается становится сплавка проводов контактной группы. Проще говоря, просто замыкаются контакты вследствие того, что изоляция проводки оплавилась. Такой эффект можно было наблюдать на старых «Жигулях», когда заставляли принудительно крутить вентилятор.

Пробои в проводке или кустарный ремонт.

Способом решения становится замена части проводов, с чем может справиться даже начинающий автомобилист. Можно заменить жгут проводов полностью или просто поменять сгоревшую часть провода и за изолировать ее при помощи изоленты.

Еще одной проблемой, может стать выход со строя реле управления включением электровентилятора, а точнее его замыкание внутри себя. В таком случае, его необходимо демонтировать с монтажного блока и установить новое. Если неисправность пропала, то дело было именно в реле.

Датчик температуры

Выход со строя или неправильная работа датчика температуры охлаждающей жидкости становится причиной того, что вентилятор может не выключаться. Зависание датчика приводит к тому, что электровентилятор не срабатывает, а ЭБУ думает, что температура двигателя такая как на датчике.

Замыкание в датчиках.

Выходом с ситуации становиться — замена поврежденного элемента.

Не часто, но проблемой становится то, что ошибки электронного блока управления, особенно в части охлаждения, не выключается электровентилятор. Так, методом устранения проблемы становится сброс всех ошибок или полная прошивка ЭБУ. Этот процесс лучше всего доверить профессионалам и отправить автомобиль в автосервис.

Причина — сгорел предохранитель.

Вентилятор радиатора Дэу Ланос служит для того, чтобы принудительно охлаждать двигатель и систему охлаждения, при недостаточном природном охлаждении. Особенно часто он выключается при сломанном датчике температуры. Выход его со строя может привести к неожиданным и последствиям, поэтому, необходимо, вовремя определить причину неисправности и устранить ее. Если автомобилисту это не под силу, то стоит обратиться в автосервис.

Проверяем бензонасос напрямую

Элементы системы отопления

Радиатор: прогревает воздушный поток путём циркуляции внутри теплообменника жидкости системы охлаждения.
Электрический привод – нагнетатель: осуществляет забор воздушного потока в салон автомобиля. Иногда его называют крыльчатка, моторчик. Предустановленный регулятор позволяет механическим способом выбирать оптимальное положение, количество оборотов.
Заслонка отопителя: регулятор величины воздушного потока, с его помощью повышаем или понижаем градус воздуха внутри салона.
Распределительные регуляторы: корректируют обдув конкретной области или салона в целом.

Читать также: Как сделать камеру своими руками

Устройство отопителя Шевроле Ланос

Срыв крепления

Пятая причина самая интересная. Подводит сама конструкция крепления радиатора печки. Высокие температуры, низкое качество пластика и серьёзная нагрузка приводят к тому, что фиксирующая скоба изнашивается, и радиатор понемногу отламывается от воздуховода. Не трудно представить, что тогда через щели в салон поступает холодный воздух. Тут уж как ваша печка не будет стараться, в салоне будет ледник.

На СТО причину, почему слабо греет печка на Ланосе, встречают довольно часто. Поэтому мастера советуют не доводить до беды и заранее дополнительно зафиксировать крепление саморезами или крючками. Заметим, что делать всё нужно аккуратно, чтобы не сломать соты. Тогда, если печка на Ланосе станет слабо греть, срыва крепления можно будет уже не бояться.

Теперь вы знаете практически все вероятные причины, из-за чего слабо греет печка на Шевроле Ланос, и разбираетесь не хуже эксперта в тонкостях системы отопления этого автомобиля. Проверив все указанные в статье пункты до наступления холодов, можно практически со 100% вероятностью не бояться того, что ваша «ласточка» подведёт вас зимой.

Регулируем заслонки

Довольно распространённая проблема для Ланос (Lanos) — холодный воздух только частично проходит мимо радиатора. Результат — температура в салоне падает. Воздух подаётся недостаточно разогретым.

Вероятна причина — заслонка застопорилась где-то в воздуховоде.

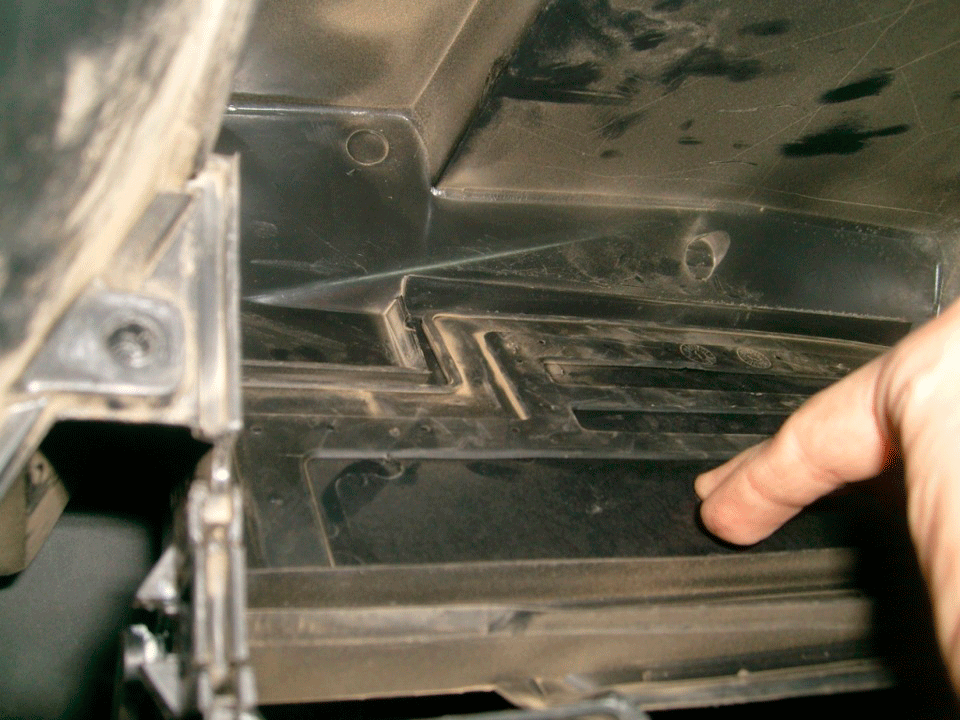

Устраняем проблему и рассказываем, как добраться до заслонки печки Ланос (Lanos). Сделать это довольно трудно. Воздуховод находится в крайней левой от водителя передней части салона. Для удобного доступа нужно снять бардачок. Визуально выявляем причину. Скорее всего, заслонка просто упёрлась в перегородку и погнулась. Дополнительной причиной может стать разрушенное крепление радиатора. Оно, к слову сказать, в Ланос (Lanos) далеко от совершенства. Все эти неисправности легко устраняются. Каких-либо сложностей такой ремонт не вызывает. Рассказывать об этом подробно не имеет смысла.

Переходим к вопросу регулировки датчика положения дроссельных заслонок (ДПЗД). Для этого понадобится нехитрый набор инструментов и принадлежностей: нож, мультиметр, круглый надфиль и изолента.

Последовательность регулировки:

Зачищаем участки синего и красного проводов, которые подходят к разъёму. Делаем это для последующего замера напряжения мультиметром.
Запускаем двигатель и измеряем напряжение между проводами датчика (не перепутать с сигнальным проводом и массой). При отклонении от параметра 0,55–0,56 В — регулируем.
При помощи надфиля растачиваем крепление датчика до тех пор, пока появится возможность поворачивать его вокруг своей оси.
Устанавливаем датчик в крайнее положение. Регулировать довольно просто. Если ориентироваться по механическим часам, то при повороте датчика по ходу движения стрелки напряжение на проводе повысится, против — уменьшится. Далее регулируем да тех пор, пока не выйдем на значение показателей 0,55–0,56 В.
Крепим датчик, проводим контрольный замер. Зачищенные участки обматываем изолентой.

https://www.youtube.com/watch?v=npBCokKs6Xc

На бензонасос не подается напряжение

Бензонасос на Ланосе, особенно оригинальный — не дешевая деталь, по этому прежде чем приговаривать его, необходимо проверить цепи питания, идущие до него. Итак, предположение первое: насос жив и здоров, проблема в питании. Рассмотрим классическую очередность проверки бензонасоса на обрыв цепи питания.

Проверяем предохранитель бензонасоса — полезный совет

Начнем с того, где находится предохранитель топливного насоса EF16 и реле К9, коммутирующее цепь питания от аккумулятора до бензонасоса.

Сейчас я расскажу вам один совет, который касается всех предохранителей в целом, и который может в будущем сэкономить кучу нервов и денег. И вот мой совет — не верьте своим глазам! Если у вас есть запасной предохранитель, то лучше установите его, и вот почему: бывает так, что предохранитель не сгорает, а просто трескается, когда вы достаете предохранитель — визуально он целый и даже прозванивается, но когда вы вставляете его обратно, ножки раздвигаются в стороны и контакт пропадает! Если у вас есть мультиметр, то прозвонить предохранитель можно не вынимая его из колодки: по бокам от предохранителя есть доступ к клеммам

Следующий мой совет — обратить внимание на клеммы и пластик вокруг них — плохой контакт может быть именно между клеммой и ножкой предохранителя. В моем случае предохранитель оказался целым, следующим шагом нужно проверить реле бензонасоса

Как проверить реле бензонасоса

Что может случиться с реле в принципе, из-за чего оно перестанет коммутировать силовую цепь (от аккумулятора): могут обгореть контакты внутри реле из-за искрообразования, во-вторых: плохой контакт между клеммами и ножками реле и третье, что нужно будет проверить — уровень напряжения на управляющей цепи (напряжение, которое заставляет контакты реле притягиваться). На картинке выше показан принцип работы реле, на картинке ниже показаны номера контактов реле и электрическая схема.

Проще всего найти в блоке реле такое же, например, реле включения вентилятора радиатора и поменять местами, при этом предварительно осмотрев ножки реле и клеммы на предмет нагара, а также проверить, не расплавились ли посадочные места под клеммы. После того, как поменяете реле местами, разумеется, нужно будет проверить, заработал ли бензонасос, повернув ключ в замке зажигания. Если результат отрицательный, нужно померить мультиметром величину управляющего напряжения: вынуть реле бензонасоса, повернуть ключ в замке зажигания и проверить напряжение между клеммами 85 и 86. Такого типа автомобильные реле срабатывают при значении напряжения от 7 В.

Если нет мультиметра, можно поступить проще: вставить перемычку между силовыми клеммами 30 и 87, тем самым исключить присутствие реле в принципе. После этого сесть в салон и повернуть ключ в замке зажигания. В моем случае бензонасос не заработал.. Тогда я приступил ко второму этапу проверки — к самому бензонасосу.

Вывод

Как видно из статьи, правильно отрегулировать заслонки не трудно. Отнеситесь к нашим рекомендациям серьёзно, выполняйте работы последовательно и проблем не будет. Шевроле Ланос (Chevrolet Lanos) отличная машина! А на её мелкие недочёты можно закрыть глаза. Тем более что при правильной эксплуатации и бережном отношении проблем с автомобилем не будет в любое время года.

Возможно, вам приходилось сталкиваться с проблемой регулировки заслонок? Поделитесь опытом с нашими читателями. Оставьте комментарий. Любая информация будет очень полезна. До скорых встреч и удачи на дорогах!
