Двигатель УД 2

Многие самодельщики, прежде чем начать проектировать самодельный мини трактор, как правило задумываются над тем, какой же двигатель на него поставить. Раньше, в эпоху СССР, самым популярным двигателем самодельщиков был двигатель УД 2.

В наши дни он считается уже устаревшим, но все же своих поклонников он не растерял и многие начинающие самодельщики предпочитают на своих самодельных тракторах устанавливать именно двигатель УД 2. УД — это марка многоцелевых стационарных малолитражных двигателей внутреннего сгорания, выпускаемых Ульяновским моторным заводом.Буквы УД в названии двигателя обозначают Ульяновский Двигатель. Все двигатели серии УД выпускались четырехтактными с воздушным охлаждением. С 1952 года Ульяновским заводом выпускалось 3 модели двигателей серии УД:

УД1-одноцилиндровый двигатель, объемом 305 куб.см, мощностью 4 л.с. с нижним расположением клапанов;

УД2- двухцилиндровый двигатель, объемом 610 куб.см, мощностью 8л.с. с нижним расположением клапанов;

УД4- четырехцилиндровый двигатель, объемом 1220куб.см, мощностью 15 л.с. с нижним расположением клапанов;

Эти же двигатели выпускались и другими заводами под марками ПД (г. Петропавловск), СК (Казахстан), СМ (, г.Харьков). Двигатель УД2 относится к среднефорсированным карбюраторным двигателям с удельной массой порядка 9 кг/л.с., что в свое время было нормальным показателем, хотя по сегодняшним меркам это уже многовато для стационарного двигателя. Конструкция двигателя УД2 рассчитана на продолжительную работу при номинальной выдаваемой мощности в тяжёлых условиях работы (пониженные или повышенные температуры воздуха). Ресурс двигателя до капитального ремонта — порядка 3000 моточасов.

Естественно, двигатели УД 2 не лишены своих недостатков, с которыми многие умельцы научились успешно бороться, устанавливая другие карбюраторы, бесконтактное зажигание и т.п.

Вот несколько роликов с переделанными двигателями УД 2:

Видео Двигатель УД 2 с бесконтактной системой зажигания

Видео Двигатель УД 2 с карбюратором от Юпитера

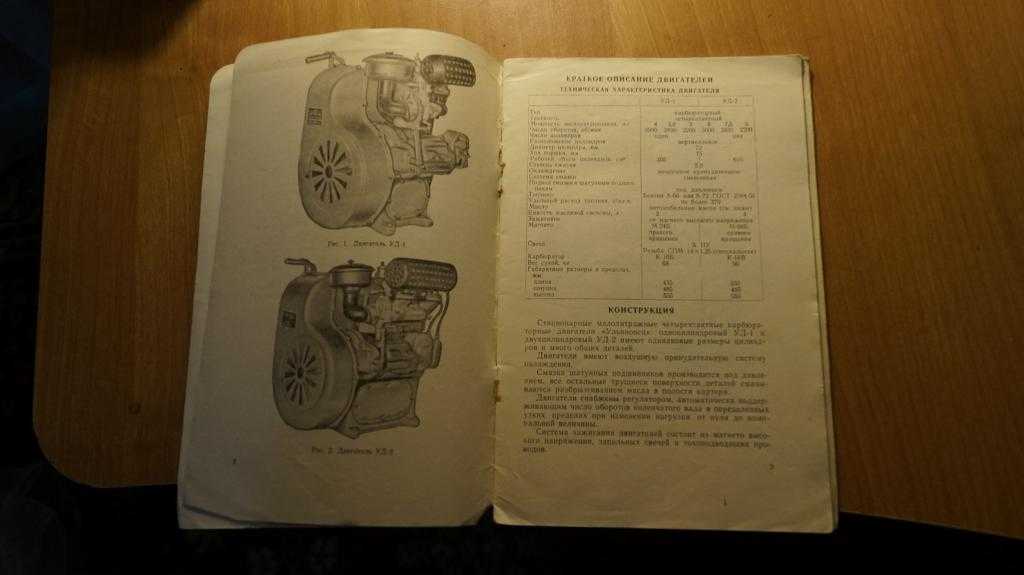

Технические характеристики двигателя УД 2:

4
Мощность эксплуатационная, кВт (л.с.) 5,89(8) 5,69(7,6) 4,42(6)
Частота вращения, мин.-1 3000 2830 2200
Число цилиндров 2
Расположение цилиндров Вертикальное
Диаметр цилиндра, мм 72
Ход поршня, мм 75
Рабочий объём цилиндров, см3 610
Степень сжатия 5,5
Охлаждение Воздушное, принудительное
Система смазки Смешанная
Подвод смазки к шатунным подшипникам Под давлением
Топливо Бензин А-72, А-76 ГОСТ 2084-77
Удельный расход топлива г/кВт.ч. (г/л.с.ч.) Не более 503(370)
Масло Автомобильные масла
Ёмкость масляной системы, л 4
Зажигание От магнето высокого напряжения
Магнето М-68В1 правого вращения СН 302А ТУ 37. 003.121-75
Свеча зажигания А 10 Н ОСТ 37.003.081-87
Карбюратор К-16В
Вес сухой, кг 72
Габаритные размеры, мм:
Длина 550
Ширина 485
Высота 555
двигатель уд 2,
зажигание двигателя уд 2,
ремонт двигателя уд 2,
регулировка двигателя уд 2,
запчасти двигатель уд 2,
двигатель бензиновый уд 2,
двигатель уд 2 инструкция,
самоделки с двигателем уд 2
эксплуатация двигателя уд 2

Модификации двигателей ЗИД

В зависимости от предназначения, места установки и вида выполняемых работ, производителями выпускались данные моторы в различных исполнениях. Например, ЗИД-4,5 ДУ-М; ЗИД-4,5 ВН-М.

Модель ДУ-М разработана для приводов подъемников воды. В его комплектацию входит понижающий редуктор одноступенчатый, его передаточное отношение равно 1:6. Мотор ВН-М приводит в действие вакуумный насос установки доильных аппаратов УДС-1-2С. Здесь применяется одноступенчатый понижающий редуктор с передаточным числом 1:2,91. В этих конструкциях передаточная звездочка цепного механизма не предусмотрена.

Для удобства выбора подходящей компоновки модели, двигатели оборудованы специальными фирменными табличками с соответствующей маркировкой: «ДУ», «ВН».

Серия УД

УД

— марка многоцелевых малолитражных бензиновых двигателей внутреннего сгорания, выпускаемых Ульяновским моторным заводом. УД расшифровываются какУ льяновскийД вигатель, в простонародии — «Топ-нога». Двигатели четырёхтактные, воздушного охлаждения, с нижним расположением клапанов. С 1952 года выпускались 3 основных модели и их модификации:

  • УД-1 одноцилиндровые двигатели мощностью 4 л.с. с нижним расположением клапанов; 305 см3
  • УД-2 двухцилиндровые двигатели мощностью 8 л.с. с нижним расположением клапанов; 610 см3
  • УД-4 четырёхцилиндровые двигатели мощностью 15 л.с. с нижним расположением клапанов; 1220 см3

С 1967 года начат выпуск двигателей еще двух моделей, верхнеклапанных, с конструкцией, базирующейся на моторе малолитражки «Запорожец» ЗАЗ-965:

  • УД-15 — одноцилиндровые двигатели мощностью 6 л.с. с верхним расположением клапанов;
  • УД-25 — двухцилиндровые двигатели мощностью 12 л.с. с верхним расположением клапанов;

Базовые модели двигателей на заводе комплектовались различным оборудованием, которое обозначалось литерой после цифр:

  • Г — двигатели, предназначенные для привода генераторов. Комплектовались электростартером и переходным кожухом. Магнето с фиксированным углом опережения зажигания.
  • С — двигатели, предназначенные для привода малогабаритных сельхозмашин. Комплектовались понижающим редуктором. Магнето с фиксированным углом опережения зажигания.
  • В — двигатели для маломерных судов. Комплектовались разобщительной муфтой, реверс-редуктором, гребным валом и гребным винтом, магнето с регулятором угла опережения зажигания. Изначально имели водяное охлаждение, но серийно выпускались с воздушным (под маркой ПД-221).
  • Т — двигатели, предназначенные для работы на минитракторах и катках для асфальта. Комплектовались переходным фланцем для коробки передач, электростартером, бумажным воздушным фильтром, магнето с регулятором угла опережения зажигания (выпускались также под маркой СМ-12).
  • М — модернизированные в 90-х годах двигатели.

Эти двигатели выпускались и другими заводами под марками ПД

,СК и УД на «Петропавловском заводе малолитражных двигателей» (Петропавловск, Казахстан) иСМ на (Харьков, Украина).

Основное применение двигателей — бензиноэлектрические агрегаты серии АБ. Применялись также для привода средств малой механизации: микротракторов, катков для асфальта, компрессоров, лебёдок и в качестве стационарных двигателей на хозяйственных, рыбацких и бакенщицких лодках.

Двигатели УД относятся к среднефорсированным карбюраторным двигателям и характеризуются удельной массой порядка 9 кг/л.с., что является нормальным показателем для современных стационарных двигателей.

Конструкция двигателей рассчитана на продолжительную работу при номинальной мощности в тяжёлых условиях (пониженные или повышенные температуры воздуха). Ресурс двигателя до капитального ремонта — порядка 3000 часов. По своим удельным показателям двигатели УД-15М и УД-25М находятся на одном уровне со стационарными двигателями аналогичной долговременной мощности, выпускаемыми в США и лишь немного уступают современным типам стационарных двигателей Honda и Robin Subaru.

Следует учитывать, что для зарубежных двигателей в технических характеристиках указывается кратковременно реализуемая максимальная мощность, а для двигателей УД — долговременная. Например, двигатель УД-15 по своей долговременной мощности сопоставим с двигателем Robin Subaru 8,5hp, а УД-25 с двигателем Robin Subaru 18hp

Несколько большая масса двигателей УД (по сравнению с зарубежными аналогами) объясняется тем, что при их проектировании важно было обеспечить совместимость по привязочным размерам с предыдущими моделями. Поэтому двигатели получили картер излишне большого размера и излишне тяжелый маховик-вентилятор. Следует отметить, что после модернизации двигателей в 90-х годах их масса и размеры были уменьшены

Следует отметить, что после модернизации двигателей в 90-х годах их масса и размеры были уменьшены.

Двигатель УД 25 — Характеристики

Данный агрегат предназначен для установки на следующих технических средствах:

  • на передвижных электростанциях;
  • небольших мотоблоках, тракторах, мотокультиваторах и прочих сельскохозяйственных машинах;
  • транспортных средствах малой мощности;
  • мотоблоках;
  • дорожной технике и т. п.

Фото мотоблока с двигателем УД 25:

Технические характеристики двигателя УД 25:

Интересно: Одновременно с агрегатом УД 25, на Ульяновском моторном заводе выпускался двигатель УД 15, обладающий схожими характеристиками. Основное отличие данных моделей состояло в количестве рабочих цилиндров. В конструкции УД-25 – два цилиндра, в УД-15 – один.

Смазка

Система смазки моторов УД-15 и УД-25 идентична. Для хранения запаса масла в количестве 1,5 л (3 литра для мотора с двумя цилиндрами) используется нижняя часть картера двигателя. Оттуда оно подается под давлением к подшипникам двигателя и в центрифугу для очистки. Очищенное масло подается для смазки подшипников шатунов и механизма газораспределения. При этом подача масла в клапанные коробки двигателей осуществляется через штангу привода одного из клапанов. Сток масла обратно из коробки идет по отдельной трубке. Для применения в двигателях могут использоваться самые дешевые минеральные масла летних и зимних сортов.

Для контроля над давлением масла имеется механический указатель. Нормой давления считается выступание штока указателя на 3 мм. Опционально на двигатели может быть установлен стрелочный манометр МТС-16У. Под его установку в картере имеется отверстие, закрытое резьбовой пробкой. Это отверстие используется для заливки свежего масла. Для слива имеется вторая пробка на нижней части картера двигателя.

Модификации

По мере производства двигатель УД-25 изменялся. На него устанавливали различные навесные модули, однако принцип работы и основа мотора остались неизменными. Следовательно, покупатели имели возможность выбора между некоторыми модификациями. В частности, двигатели были с разными топливными насосами, карбюраторами и другим навесным оборудованием.

Также на ульяновском заводе выпускался двигатель УД-15, который представлял собой аналог рассматриваемого нами мотора без одного цилиндра. Для этих двигателей подходят одинаковые запчасти, да и эксплуатация осуществляется так же, как и ремонт.

Устройство двигателей

Также стоит рассмотреть устройство и отдельные узлы таких силовых установок. В большинстве своем они отличаются исключительно дополнительным оборудованием. Зачастую модели используются в виде привода, устанавливающегося на генератор энергии.

Картер

Главным элементом подобного мотора считается картер туннельной схемы, выполненный из алюминия. Внутри него находится специальный корпус переднего подшипника от коленвала, закрепленный болтами. При этом на передней стенке находится подготовленное место для монтажа шестерного насоса, а также редукционного клапана, необходимого для обеспечения давления в смазочной системе. С целью ножного запуска с внешней стороны агрегата находится ось для специальной педали.

Валы и поршни

Не менее важным в силовой установке является использование в виде опор коленвала специальных шариковых подшипников. Так, передний монтируется на корпус и при необходимости его возможно снять, а вот задний находится внутри корпуса картера. Наличие подобной конструкции повышает ресурс и делает более простой сборку двигателя и его дальнейшее обслуживание.

Схема двигателя

Теплообмен

Для обеспечения корректной работы двигателя, важно его корректное охлаждение. На моделях УД15 и УД25 в этих целях применяется система принудительной вентиляции. Этот процесс обеспечивается работой вентилятора, подключенного к маховику

Куда именно подается воздух, определяется специальной системой кожухов, а интенсивность забор воздуха регулируется за счет системы жалюзи, установленных перед передним клапаном

Этот процесс обеспечивается работой вентилятора, подключенного к маховику. Куда именно подается воздух, определяется специальной системой кожухов, а интенсивность забор воздуха регулируется за счет системы жалюзи, установленных перед передним клапаном.

Смесеобразование

С целью обеспечения питания силовой установки, применяется карбюратор К-16М для моделей УД-15, а также К-45М для двигателя УД-25. По своей конструкции их установка возможна вместе с регулятором оборотов.

Смазка

На обоих двигателях этого модельного ряда используется одинаковая смазочная система. Так, для корректной работы каждого цилиндра предусмотрено 1,5 л моторного масла, которое хранится в нижней части картера силовой установки. Оттуда под высоким давлением оно поступает к различным элементам двигателя, а после в центрифугу с целью очистки от посторонних элементов.

Техническое обслуживание

Двигатели УД, как и любые другие ДВС, нуждаются в регулярном техобслуживании (ТО). При этом различают:

  1. Ежесменное ТО.
  2. Первое ТО.
  3. Второе ТО.

Ежесменное ТО сводится к проверке перед каждым пуском силового агрегата:

  • уровня масла в двигателе;
  • отсутствия протечек масла;
  • надежность креплений деталей и узлов.
Двигатель УД 2

Многие самодельщики, прежде чем начать проектировать самодельный мини трактор, как правило задумываются над тем, какой же двигатель на него поставить. Раньше, в эпоху СССР, самым популярным двигателем самодельщиков был двигатель УД 2 .

В наши дни он считается уже устаревшим, но все же своих поклонников он не растерял и многие начинающие самодельщики предпочитают на своих самодельных тракторах устанавливать именно двигатель УД 2 . УД — это марка многоцелевых стационарных малолитражных двигателей внутреннего сгорания, выпускаемых Ульяновским моторным заводом.Буквы УД в названии двигателя обозначают Ульяновский Двигатель. Все двигатели серии УД выпускались четырехтактными с воздушным охлаждением. С 1952 года Ульяновским заводом выпускалось 3 модели двигателей серии УД:

УД1-одноцилиндровый двигатель, объемом 305 куб.см, мощностью 4 л.с. с нижним расположением клапанов;

УД2- двухцилиндровый двигатель, объемом 610 куб.см, мощностью 8л.с. с нижним расположением клапанов;

УД4- четырехцилиндровый двигатель, объемом 1220куб.см, мощностью 15 л.с. с нижним расположением клапанов;

Эти же двигатели выпускались и другими заводами под марками ПД (г. Петропавловск), СК (Казахстан), СМ (, г.Харьков). Двигатель УД2 относится к среднефорсированным карбюраторным двигателям с удельной массой порядка 9 кг/л.с., что в свое время было нормальным показателем, хотя по сегодняшним меркам это уже многовато для стационарного двигателя. Конструкция двигателя УД2 рассчитана на продолжительную работу при номинальной выдаваемой мощности в тяжёлых условиях работы (пониженные или повышенные температуры воздуха). Ресурс двигателя до капитального ремонта — порядка 3000 моточасов.

Естественно, двигатели УД 2 не лишены своих недостатков, с которыми многие умельцы научились успешно бороться, устанавливая другие карбюраторы, бесконтактное зажигание и т.п.

Вот несколько роликов с переделанными двигателями УД 2:

Видео Двигатель УД 2 с бесконтактной системой зажигания

Видео Двигатель УД 2 с карбюратором от Юпитера

Метод настройки угла опережения зажигания

Этот способ лучше всего описывать на примере мотора УМЗ-341. Этот универсальный двигатель оснащен практически теми же деталями, что и другие отечественные и импортные моторы.

Перед тем, как переделать двигатель мотоблока с 80 на 92 бензин, потребуется заменить свечу А 11-3 свечой А17В. После этого можно приступать к регулировке угла опережения, чтобы сместить его не более чем на 2 градуса против часовой стрелки. Алгоритм работ выглядит следующим образом:

  1. Полностью слейте бензин с бензобака мотоблока;
  2. Запустите мотор и дайте ему время на выработку всех остатков топлива;
  3. Снимите наконечник свечи;
  4. Отверните 4 болта, удерживающие кожух вентилятора;
  5. Снимите кожух;
  6. Далее потребуется расконтрить гайку фиксации маховика;
  7. Отверните гайку и снимите храповик;
  8. Установите съемник маховика. Для этого требуется затянуть винт съемника и несильно ударить по нему молотком;
  9. Найдите метку регулировки зажигания;
  10. Отверткой ослабьте фиксацию магнето. После этого сместите его основание на 2 мм влево.

Выполнив эти процедуры, необходимо собрать двигатель. В процессе сборки убедитесь, что на конце коленвала есть шпонка. Гайку крепления маховика затяните моментом 16 кгс/м и законтрите контровочной шайбой. Во время этого работайте с не замятой частью детали. После переделки можете уверенно заливать в бак своего мотоблока 92 бензин – агрегат будет работать как «по часам».

Модификации двигателя УД-2

За время выпуска этого легендарного отечественного мотора Ульяновским заводом было выпущено 4 основных его модификаций. Они отличаются между собой мощностными показателями, а также конструктивными особенностями:

  • УД2С-М1 — оснащен редуктором РО-1;
  • УД2Т-М1 — отличается наличием 8-литрового топливного бака;
  • УД2СТ-М1 — предусматривает наличие редуктора и топливного бака.

Необходимо упомянуть модификацию УД2-1МС, которая отличалась наличием электростартера. Он позволял сделать старт двигателя значительно увереннее, благодаря чему эта модификация использовалась в армейской технике.

Самодельная техника

Бензиновые двигатели G4FAG4FC 1,4-1,6 л

Двигатель достаточно часто используется при создании различных образцов сельскохозяйственной техники. В такой технике большой вес мотора оказывает положительное действие, поскольку обеспечивает небольшой машине устойчивость при работе с различными сельскохозяйственными приспособлениями.

Самодельные трактора с двигателем УД-2 обычно оснащаются коробками передач от классических «Жигулей» или «Москвичей». Для соединения двигателя и коробки изготавливают переходную плиту. На коленчатый вал устанавливают многоручьевой шкив, от которого осуществляется привод генератора и различных вспомогательных узлов. Образец самодельного трактора на фотографии ниже.

В конструкции передних колес также широко используются элементы подвесок отечественных машин. В качестве рулевого редуктора применяют стандартный узел от легкового автомобиля. Некоторые конструкторы осуществляют привод от рулевого вала на редуктор с помощью моторной цепи. Ведущий мост используется от ВАЗ или АЗЛК, с укороченными по желанию конструкторов чулками. Привод от коробки скоростей на мост выполняется обрезанным до нужной длины стандартным карданным валом от «жигулей». Все узлы и агрегаты монтируются на самодельной раме из уголкового профиля или из швеллера. Еще один образец творчества с двигателем УД2.

Некоторые авторы оснащают свои минитрактора с двигателем УД2 различными подъемными механизмами с использованием деталей от подъемников кабин грузовых автомобилей.

Назначение двигателя УД-2

Прежде чем более подробно изучить технические характеристики двигателя УД2, необходимо более подробно рассмотреть его тип и назначение. Он относится к категории многофункциональных силовых агрегатов среднефорсированного типа, что позволяет использовать его в широком спектре устройств.

УД 2М использовался в:

  • различных моделях бензоэлектрических агрегатов, генераторов;
  • насосном оборудовании;
  • приводах компрессоров, лебедок и других механических узлах;
  • моторных лодках различного назначения.

Двигатель используется в различном оборудовании

Массовый выпуск первых экземпляров УД начался в 1952 году на моторном заводе в Ульяновске, когда были изготовлены моторы трех различных модификаций. Со временем линейка силовых агрегатов была дополнена в 1967 сразу двумя моделями.

Устройство представляет собой агрегат 4-х тактного типа с клапанами, расположенными в нижней части изделия, за исключением более поздних модификаций.

Ресурс двигателя при своевременном техническом обслуживании крайне велик, что позволяет использовать его до сих пор, особенно в удаленных регионах страны. Огромное значение имеет правильная регулировка зажигания, которая позволяет успешно заводить устройство даже в условиях низких температур.

Желая выяснить особенности, которыми обладает двигатель УД2 М1, а также другие модификации, целесообразно изучить рабочие показатели этой серии моторов. Они практически идентичны для всех модификаций этой серии и делают агрегат оптимальным вариантом для установки на различную спецтехнику, а также самодельные устройства.

Основные технические характеристики УД-2:

  • объем изделия — 610 см3;
  • мощность — 8 л.с.;
  • количество цилиндров — 2, диаметром 7,2 см;
  • система смазки — комбинированная;
  • рекомендуемый тип масла — минеральное;
  • система охлаждения — принудительная, воздушного типа;
  • подача топлива — карбюраторная;
  • габариты (ДхШхВ) — 55х48,5х55,5 см;
  • тип потребляемого топлива — неэтилированный А-72; А-76;
  • вес изделия — 72 кг.

Благодаря небольшому уровню расхода топлива, который составляет порядка 370 г/л.с. в час, цена эксплуатации техники крайне экономичная. При этом небольшой вес агрегата и обилие запчастей, позволяют значительно сэкономить на техническом обслуживании, ремонте, выполняя необходимые работы самостоятельно.

Переделка мотора не пользуется большой популярностью среди владельцев, поскольку он обладает оптимальными характеристиками. Значительно чаще «Ульяновец» используется в качестве силового агрегата для сборки различных самодельных видов спецтехники — тракторов, мотоблоков, культиваторов.

Устройство двигателя УД-2

Как показывают многочисленные отзывы владельцев подобного устройства, оно отличается простой, надежной конструкцией, которая способна прослужить долгие годы при надлежащем отношении. Основным элементом двигателя представляется картер, составными узлами которого являются 2 корпусные детали.

К числу других важных составляющих целесообразно отнести:

  • кривошипно-шатунный механизм, установленный в картере;
  • поршневая группа;
  • коленвал;
  • маховик.

Необходимо отметить, что при изготовлении деталей этого силового агрегата использовалось сразу 2 материала. Для элементов, больше других подверженных износу, в качестве материала изготовления был выбран чугун, а для других менее ответственных деталей — алюминиевый сплав. Это позволило снизить вес агрегата, а также увеличить срок его службы.

Условия проведения технического обслуживания УД-25

В сравнении с аналогичными стационарными агрегатами, данный двигатель не отличается повышенной требовательностью к качеству сервисного обслуживания. Основной уход за мотором УД-25 состоит в выполнении следующих мероприятий:

  1. Очищение элементов системы питания.
  2. Прочистка воздушного фильтра.
  3. Частичная или полная замена моторного масла.

Ремонтно-восстановительные работы доступны для самостоятельного выполнения в условиях гаража. Это существенно сокращает материальные затраты, связанные с эксплуатацией данного двигателя.

Регламент проведения сервисных работ по уходу за УД-26:

Нарушение сроков сервисного обслуживания приведет к изменению эксплуатационных и технических характеристик двигателя в худшую сторону. Замечено, что по сравнению с современными моторами, здесь приходится чаще менять масло и прочие расходники. Это связано с использованием смазочных материалов и бензина заведомо низкого качества.

Заключение

Ульяновец УД-2 стал популярным мотором, который повсеместно использовался в различных типах оборудования, в том числе самодельного. Благодаря сочетанию оптимальных технических параметров, низкой стоимости обслуживания, а также длительного срока службы мотор по праву считается универсальным.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Малолитражный стационарный двигатель УД-2 используется для работы в передвижных или стационарных установках в качестве вспомогательного двигателя, установках оснащенных электрогенератором, в качестве двигателя для самодельных минитракторов.Устройство двигателя УД-2:Двигатель УД-2 состоит из распределительного механизма, систем охлаждения и смазки, кривошипно-шатунного механизма, пускового механизма, системы питания с регулятором и зажигания.Кривошипно-шатунный механизм служит для преобразования возвратно-поступательного движения поршня для вращения коленчатого вала. КШМ двигателя состоит из поршня, шатуна, коленчатого вала, цилиндра, поршневого пальца, картера и маховика. Коленчатый вал размещается в картере на двух шарикоподшипниках. На переднем конце коленвала установлены: маховик, шарикоподшипник, шестерня коленчатого вала и смазочный подшипник.

Шатун — двутаврового сечения, кованый, соединяется с поршнем при помощи поршневого пальца. Поршень изготовлен из сплава алюминия и оснащен одним стальным маслосъемным кольцом и двумя компрессионными. Двигатель УД-2 оснащен цилиндром изготовленного из сплава специального чугуна. Головка цилиндра отлита из алюминия и крепится к цилиндру при помощи шпилек. Маховик произведен из серого чугуна и служит для вывода поршневой группы из мертвых точек, а также для подачи воздуха к головке цилиндра и цилиндрам двигателя.

Картеры двигателя служит в качестве основания для монтажа основных узлов и деталей. Он состоит из верхнего и нижнего картера, соединяющиеся между собой гайками и шпильками. На нижнем картере имеется сливное отверстие оснащенное пробкой и используемое для слива масла.

Система смазки необходима для подачи масло ко всем трущимся деталям. К шатунному подшипнику масло подается под давлением, а к поршню — путем разбрызгивания. Основными узлами и деталями системы смазки являются: масляный насос, маслоприемник, маслоуказатель, смазочный подшипник и масляный фильтр.

Система питания предназначена для подготовки рабочей смеси и своевременная ее подача в цилиндры двигателя. Система питания включает в себя следующие устройства: карбюратор К-16 В, воздушный фильтр и газопровод. Воздушный фильтр служит для очистки воздуха поступаемового в цилиндры от твердых частиц. Топливо подается самотеком в карбюратор из бензобака.

Система зажигания состоит из магнето М68Б1 высокого напряжения, токоподводящих проводов и свечей. Назначение зажигания — воспламенение рабочей смеси в цилиндрах двигателя.Двигатель УД-2 охлаждается принудительно путем открытия или закрытия жалюзи в кожухе маховика.

Для приведения в действие различных устройств применяются специальные механизмы – двигатели стационарного типа. Двигатель УД 2 с охлаждением воздушным способом, является ярким примером стационарных установок. Он отличается упрощенной конструкцией, легко поддается ремонтным операциям и восстановлению технических и эксплуатационных характеристик. Чаще всего такое оборудование используется для технических средств. Двигатель УД-2 – это карбюраторный 2-х цилиндровый силовой агрегат. Он производится на моторном заводе УМЗ в городе Ульяновске.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
