Электросхема автомобиля ваз 2107 с объяснениями

Общая схема электрооборудования ВАЗ 21074 инжектор

Общая схема электрооборудования ВАЗ 21074 инжектор

1 .Схема электрических соединений жгута проводов панели приборов в сборе LADA 21074

  1. — реле разгрузки замка зажигания;
  2. — реле-прерыватель указателей поворота;
  3. — реле стеклоочистителя;
  4. — выключатель сигнала торможения;
  5. — переключатель света фар и указателей поворота;
  6. — переключатель очистителя и омывателя ветрового стекла;
  7. — выключатель зажигания;
  8. — выключатель аварийной сигнализации;
  9. — комбинация приборов;
  10. — выключатель обогрева заднего стекла;
  11. — выключатель заднего противотуманного огня;
  12. — выключатель наружнего освещения;
  13. — переключатель электродвигателя отопителя;
  14. — дополнительный резистор электродвигателя отопителя;
  15. — электродвигатель отопителя;
  16. — контрольная лампа обогрева заднего стекла;
  17. — контрольная лампа уровня тормозной жидкости;
  18. — выключатель освещения приборов;
  19. — прикуриватель;
  20. — часы;
  21. — выключатель лампы света заднего хода;
  22. — датчик ручного тормоза;
  23. — реле заднего противотуманного огня;
  24. — колодка жгута панели приборов к жгуту системы зажигания;
  25. — плафон освещения вещевого ящика;
  26. — монтажный блок.

А1, А2 — точки заземления жгута проводов панели приборов. А3 — точки заземления электродвигателя отопителя.

2 .Схема электрических соединений ЭСУД LADA 21074 инжектор

1 — контроллер; 2 — диагностический датчик концентрации кислорода; 3 — колодка жгута системы зажигания к жгуту правого брызговика; 4 — колодка жгута уровня топлива к жгуту системы зажигания; 5 и 7 — колодки жгута электробензонасоса; 6 — управляющий датчик концентрации кислорода; 8 — электробензонасос; 9 — колодка диагностики; 10 — датчик скорости; 11 — регулятор холостого хода; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — датчик массового расхода воздуха; 15 — датчик положения коленчатого вала; 16 — электромаг¬нитный клапан продувки адсорбера; 17 — катушка зажигания; 18 — свечи зажигания; 19 — форсунки; 20 — колодка жгута системы зажигания к жгуту панели приборов; 21 — предохранитель цепи питания контроллера; 22 — реле зажигания; 23 — предохранитель реле зажигания; 24 — предохранитель цепи питания электробензонасоса; 25 — реле электробензонасоса; 26 — колодка жгута системы зажигания к жгуту форсунок; 27 — колодка жгута форсунок к жгуту системы зажигания; А — к клемме «плюс» аккумуляторной батареи; В1 — точка заземления жгута датчика уровня топлива; В2, ВЗ — точка заземления жгута системы зажигания; 21074-3724026 — жгут системы зажигания

3 .Схема электрических соединений жгута проводов правого брызговика в сборе LADA 21074.

  1. — монтажный блок;
  2. — колодка жгута правого брызговика к жгуту левого брызговика;
  3. — боковой указатель поворота правый;
  4. — фара правая;
  5. — дополнительное реле стартера;
  6. — насос омывателя ветрового стекла;
  7. — колодки жгута правого брызговика и провода соединительного стартера;
  8. — стартер;
  9. — батарея аккумуляторная;
  10. — генератор.

А1 — точка заземления жгута проводов правого брызговика. А2, А3 — точки заземления провода соединительного двигателя с аккумуляторной батареей и корпусом.

4. Схема электрических соединений жгута проводов левого брызговика в сборе LADA 21074.

  1. — монтажный блок;
  2. — колодка жгута левого брызговика к жгуту правого брызговика;
  3. — фара левая;
  4. — боковой указатель поворота левый;
  5. — датчик контрольной лампы давления масла;
  6. — датчик температуры охлаждающей жидкости;
  7. — датчик уровня тормозной жидкости;
  8. — электродвигатель стеклоочистителя;
  9. — звуковой сигнал;
  10. — электровентилятор двигателя.

А1, А2 — точки заземления жгута проводов левого брызговика.

5. Схема электрических соединений жгута проводов плоского заднего в сборе LADA 21074.

  1. — монтажный блок;
  2. — колодка жгута плоского заднего к жгуту системы зажигания;
  3. — включатель плафона правой передней двери;
  4. — включатель плафона правой задней двери;
  5. — включатель плафона левой передней двери;
  6. — включатель плафона левой задней двери;
  7. — плафон освещения салона правый;
  8. — плафон освещения салона левый;
  9. — электробензонасос с датчиком указателя уровня топлива;
  10. — элемент обогрева заднего стекла;
  11. — дополнительный сигнал торможения;
  12. — фонарь правый;
  13. — фонарь левый;
  14. — фонарь освещения номерного знака левый;
  15. — фонарь освещения номерного знака правый.

А1 — точка заземления элемента обогрева заднего стекла. А2 — точка заземления жгута массы освещения номерного знака. А3 — А8 — точки заземления жгута проводов плоского заднего в сборе.

Источник

ВАЗ-2107. Схема электрооборудования

Эксплуатация любого автомобиля ВАЗ 2107 невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту ВАЗ 2107 содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Руководство по ремонту ВАЗ 2107 разделено на главы:Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта ВАЗ 2107);Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы ВАЗ 2107).

Любая из процедур ремонта ВАЗ 2107 приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.

Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки ВАЗ 2107 высококвалифицированными автомеханиками.

Книга «ВАЗ-2107. Схема электрооборудования» необходима, чтобы диагностика и ремонт ВАЗ 2107 могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Бесплатно скачать руководство по ремонту ВАЗ 2107 Вы можете в формате pdf. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Автомобиль ВАЗ-2107 выпускался с 1982 по 2014 год. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере.

В «семёрках», как и в большинстве современных машин, применена однопроводная схема подачи электричества к электрооборудованию. Другой вывод потребителя всегда соединяется с «массой» машины, к которой подключена отрицательная клемма аккумуляторной батареи. Такое решение позволяет не только упростить конструкцию бортовой сети, но и замедлить коррозию.

Аварийные ситуации, определяемые по показателем приборной панели

Щиток приборов ВАЗ 2107 позволяет обнаружить большинство неисправностей систем автомобиля, не покидая водительского кресла.

  • Загорается лампа низкого давления масла. Следует немедленно заглушить мотор, остановиться и проверить уровень масла в картере. При необходимости долить масло и после завести мотор. Если уровень масла достаточен, а лампа горит, продолжать движение нельзя. Нужно отбуксировать машину на место ремонта. Иначе вкладыши (подшипники коленвала) сотрутся или провернутся и мотор застучит или заклинит, что потребует проведения дорогостоящего капремонта.
  • Загорается аварийная лампа аккумуляторной батареи. В этой ситуации продолжать движение можно, но следует учесть, что далеко уехать, особенно ночью, не удастся — аккумулятор быстро разрядится. Начать надо с проверки состояния клемм. Если они окислились — почистить их. Если клеммы в порядке, необходимо произвести проверку работоспособности генератора или реле регулятора напряжения (зачастую причина отсутствия заряда кроется именно в последнем).
  • Если загорается лампа падения уровня тормозной жидкости, следует немедленно остановиться. Продолжать движение с неисправными тормозами недопустимо. После остановки необходимо долить тормозную жидкость и проверить работоспособность тормозной системы. Если тормоза работают, можно ехать к месту ремонта самостоятельно. Иначе необходимо устранять поломку на месте или вызвать эвакуатор.

Если стрелка датчика температуры охлаждающей жидкости находится в красной зоне шкалы, нужно остановиться, чтобы двигатель остыл. Когда температура опустится, можно проверить состояние патрубков и уровень охлаждающей жидкости. Если уровень в норме, то можно попробовать доехать до СТО, чтобы там выяснить причину поломки. Чаще всего это неисправность термостата или вентилятора радиатора. Панель ВАЗ 2107 не оборудована аварийной сигнализацией или дополнительной лампой, загорающейся при перегреве двигателя. Поэтому неопытные водители нередко не замечают данной проблемы, что может привести к выкипанию антифриза или даже заклиниванию мотора.

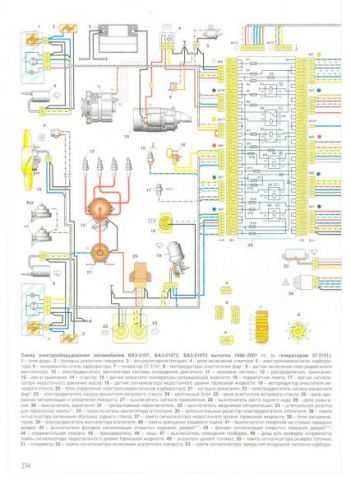

Cхема ваз 2107 карбюратор выпуска 1988 — 2001 года с генератором 37.3701

Схема автомобиля ваз 2107 карбюратор смонтирована по принципу одного провода. Отрицательным проводником тока является кузов семерки. Плюсовым проводником электричества служит почти каждый провод, проложенный внутри кузова авто ваз 2107.

Передняя часть схемы

Номер позиции на схеме ваз 2107 карбюратор Расшифровка позиции
1 Фара
2 боковые светильники поворотов;
3 аккумулятор
4 релюшка подключения стартера
5 электрический клапан карбюратора
6 миниатюрный выключптель карбюратора
7 генератор 37.3701
8 электродвигатель дворников фар
9 сенсор подключения электродвигателя вентилятора
10 электрический двигатель вентилятора структуры охлаждения движка
11 сигналка
12 распределитель зажжения
13 свечи поджигания
14 стартер ваз 2107
15 ДУТОЖ
16 подкапотная лампочка
17 сенсор сигнализатора напора масла
18 сенсор уровня тормозной жидкости
19 электродвигатель дворников лобового стекла
20 блочок управления электрическим клапоном карбюратора
21 бобина поджигания
22 электрический двигатель помпы смывателя фар
23 электрический двигатель помпы смывателя лобового стекла
24 блочек предохранителей ВАЗ 2107
25 релюшка очистителя лобового стекла
26 релюха аварийки и указателей поворота
27 включатель сигнала тормоза
28 включатель света заднего движения
29 релюшка зажигания
30 переключатель зажигания
31 трехходовой переключатель
32 включатель аварийки
33 электрическая розетка для переноски
34 выключатель вентилятора отопителя

Задняя часть схемы

Номер позиции на схеме ваз 2107 карбюратор Расшифровка позиции
35 добавочный резистор электрического двигателя печки
36 лампочка сигнализатора подключения обогрева заднего стекла
37 лампочка сигнализатор уровня тормозной жидкости
38 блочек сигнализатора
39 электрический двигатель вентилятора печки
40 лампочка света бордочка
41 переключатели плафонов на стойках передних дверей
42 переключатели светильников сигнализации открытых передних дверей
43 светильники сигнализации открытых передних дверей
44 клемная планка
45 прикуриватель ваз 2107
46 будильник
47 переключатель света приборов
48 диод контроля исправности лампочки сигнализатора уровня тормозной жидкости
49 укозатель уровня бензина
50 сигналка резерва бензина
51 спидометр
52 сигнальнаялампочка подлючения указателя поворотов
53 сигнальная ламполчка закрытия дросселя карбюратора
54 сигнальная лампочка зарядки аккумулятора
55 переключатель сигнализатора закрытия дросселя карбюратора
56 приборная панель ваз 2107
57 эконометр
58 переключатели светильников на стойках задних дверей
59 указатель температуры тосола
60 тахометр
61 сигнальная лампочка подлючения ручника
62 сигнальная лампочка недостаточного давления масла
63 сигнальная лампочка подлючения дальнего света фар
64 сигнальная лампочка подлючения наружного освещения
65 вольтметр
66 переключатель сигнализатора включения ручника
67 переключатель наружного света
68 включатель обогрева заднего стекла с лампочкой подсветки
69 переключатель задних противотуманок с сигнальной лампочкой включения
70 предохранитель цепи протувотуманок
71 светильник
72 задние светильники
73 сенсор указателя уровня и количества бензина
74 клемники для подключения к элементу подогрева заднего стекла
75 лампочки номера

Последовательность условной номерации штекеров в колодках: а — фары, очистителей фар и лобового стекла, релюшка дворников лобового стекла, блок упроавления электрическим клапоном карбюратора; б — блока предохранителей и трехрычажного выключателя; в — релюха аварийки и поворотников; г — задних светильников (нумерация выводов по порядку от края платы); д — переключатель аварийки

Электросхема подключения переходного разъема для проверки блока управления карбюратором

№ позиции Расшифровка позиции на схеме
1 эбу карбюратором ваз 2107
2 вольтметр включенный в переходной разъем
3 пневмотический дроссель
4 саленоид зажжения
5 вид на штепсельный разъем блочка управления

Схема подключения эпхх карбюратора ваз 2107

Номер позиции Расшифровка позиции на схеме эпхх карбюратора ваз 2107
1 эбу экономайзером принудительного холостого хода (эпхх) ВАЗ 2107
2 саленоид зажжения
3 маленький включатель в карбюраторе
4 пневмодроссель
5 блок реле и предохранителей
6 выключатель зажжения.

Проверка модуля и регулировка зажигания ВАЗ 2107 (инжектор)

Модуль зажигания ВАЗ 2107 (инжектор) – это агрегат, неисправности которого диагностировать довольно сложно

На проблемы в работе модуля обращают внимание только после появления серьезных неисправностей в работе двигателя. Если двигатель не запускается, стоит попробовать отрегулировать зажигание

Если двигатель работает неравномерно, может потребоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.

Зажигание – это электронная система, которая преобразует низкое напряжение электрической системы автомобиля в высокое напряжение и подает последнее на электроды свечи зажигания.

Проверка элементов системы зажигания

Скачки двигателя, особенно под дождем, являются результатом нарушения изоляции высоковольтных кабелей. Изоляция проводов не должна иметь трещин и повреждений. Проверить изоляцию на наличие повреждений можно с помощью провода, подключенного к «массе». Если провести им по изоляции при работающем двигателе, на участках с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – очевидное поражение электрическим током при прикосновении к высоковольтным проводам при работающем двигателе.

Обрыв жилы высоковольтного провода легко определить с помощью омметра. Сопротивление должно быть в пределах 3-10 кОм. Разброс индикаторов между проводами не должен быть более 1-2 кОм.

Признаки поломки

При включении зажигания загорается световой индикатор неисправности ЭБУ, который должен погаснуть после запуска двигателя. Горящая лампочка – первый признак проблем с системой зажигания. Другими предпосылками для диагностики модуля зажигания являются колебания оборотов двигателя и проблемы с запуском. Причиной таких сбоев могут быть неисправные высоковольтные кабели или свечи зажигания, поэтому перед запуском диагностики зажигания ВАЗ 2107 (инжектор) необходимо убедиться в их исправности. Пропуски зажигания в цилиндрах часто возникают из-за проблем со сжатием или повреждения прокладки впускного коллектора. Это необходимо учитывать при поиске причин отказа двигателя.

Подготовка к диагностике зажигания

Для проверки состояния элементов системы зажигания и модуля в целом вам понадобится мультиметр – прибор, предназначенный для измерения электрических характеристик системы (сопротивления, напряжения, тока). Его можно использовать для определения напряжения, подаваемого модулем на катушку зажигания, состояния катушки и причин потери тока в цепи. Для удобства использования модуль зажигания можно вынуть наружу.

Снятие модуля зажигания Ваз 2107

  1. Снимите корпус воздушного фильтра.

  2. Отсоедините отрицательную клемму от аккумуляторной батареи.
  3. Отсоедините высоковольтные кабели от крышки модуля зажигания.
  4. Откручиваем три гайки крепления модуля зажигания ВАЗ 2107 и отсоединяем его от кронштейна.

Проверка катушки зажигания

Катушка проверяется по двум показателям: наличие короткого замыкания и обрыва. Перед диагностикой отключите катушку зажигания. Далее один зонд прибора подключается к центральному контакту катушки, второй – к корпусу (земле). Если дисплей показывает сопротивление до бесконечности, короткого замыкания нет.

Первичная обмотка катушки на обрыв цепи происходит иначе. Щупы прибора необходимо подключить к левому и правому контактам. Сопротивление между ними должно быть в пределах 3-3,5 Ом.

Если значения сопротивления первичной обмотки не соответствуют норме или в катушке произошло короткое замыкание на корпус, ее необходимо заменить.

Регулировка зажигания

Замена форсунки ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления использует датчик для самостоятельного определения оптимального момента зажигания. Участие автовладельца в наладке работы ограничивается синхронизацией двигателя с помощью меток.

Чтобы проверить работоспособность ЭБУ и работоспособность датчиков, необходимо подключить компьютер со специализированным программным обеспечением. Таким образом можно определить причину большинства неисправностей в электронной системе зажигания.

Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытой дроссельной заслонке напряжение на датчике не должно быть больше 0,55 вольт, при полностью открытом – 4,5 вольта. Измерения производить вольтметром при включенном зажигании.
