Газель 406 двигатель карбюратор схема зажигания

Цоколёвка разъёма ЭБУ Микас 10.3

Обозначения компонентов и цепей на схеме

A1—контроллер (блок) управления двигателем; A2—модуль топливный электробензонасоса с датчиком уровня; A3—комбинация или панель приборов; A4—иммобилайзер (автомобильная противоугонная система АПС); A5—маршрутный компьютер; A6—модуль педали акселератора (Е-газ); A7—дроссельное устройство с электроприводом; B1—датчик положения дроссельной заслонки; B2—датчик массового расхода воздуха; B3—датчик температуры охлаждающей жидкости; B4—датчик температуры воздуха; B5—датчик детонации; B6—датчик кислорода №1; B7—датчик кислорода №2; B8—датчик неровной дороги; B9—датчик температуры топлива; B10—датчик наличия воды в фильтре грубой очистки топлива; B11—датчик наличия воды в фильтре тонкой очистки топлива; B12—датчик засоренности фильтра тонкой очистки топлива; BP1—датчик абсолютного давления впускного воздуха; BP2—датчик-сигнализатор аварийного давления масла; BP3—датчик-сигнализатор давления хладагента кондиционера; BP4—датчик давления топлива (дизель); BR1—датчик синхронизации (положения коленчатого вала); BR2—датчик фазы (положения распределительного вала); BV1—датчик скорости автомобиля; E1…E4—свечи накаливания (дизель); F1.F4—свечи зажигания искровые для цилиндров 1.4; FU1.FU6—предохранитель плавкий; HL1—лампа MIL для диагностики двигателя; HL2—лампа IMMO состояния иммобилайзера (блока АПС); HL3—индикатор (лампа) EOBD-диагностики; HL4—индикатор (лампа) наличия воды в топливе; HL5—индикатор (лампа) засоренности фильтра тонкой очистки топлива; GB1—батарея аккумуляторная; KA1—реле главное; KA2—реле электробензонасоса; KA3, KA4—реле электровентиляторов №1 и №2 охлаждения двигателя; KA5—реле муфты компрессора кондиционера; KA6—реле свечей накаливания (дизель); KA7— реле главное № 2 (дополнительное); KA8—реле электромуфты вентилятора охлаждения; KA9—реле подогревателя топлива в фильтре; L1—приемо-передающая антенна иммобилайзера; M1—электробензонасос; M2, M3—электровентиляторы ЭВО-1 и ЭВО-2; PF1—тахометр; PS1—указатель температуры охлаждающей жидкости; TV1, TV2—катушка зажигания двухвыводные; TV3—модуль зажигания с двухвыводными катушками; TV4 зажигания индивидуальные; TV8—катушка зажигания четырехвыводная; W1.W4—провода зажигания высоковольтные; SA1—выключатель зажигания; SA2—выключатель массы; SA3—выключатель кондиционера; SA4—выключатель педали тормоза двухканальный; SA5—выключатель педали сцепления; XS1—соединитель диагностический; XS2—соединитель форсуночный; Y1.Y4—форсунки впрыска топлива (бензиновые или дизельные); Y5—регулятор дополнительного воздуха (холостого хода); Y6—клапан продувки адсорбера; Y7—электромуфта компрессора кондиционера; Y8—клапан рециркуляции отработавших газов; Y9—электромуфта включения вентилятора охлаждения; *—компонент может устанавливаться как дополнительная комплектация.

Электрические цепи

«15»—цепь от выключателя зажигания; «30»—цепь питания от аккумулятора; «Um»—цепь питания от главного реле системы; «Ue»—цепь питания от реле электробензонасоса; GNP—«масса» силовая выходных каскадов контроллера; GNI—«масса» для силовых каналов зажигания; GND—«масса» для логических и цифровых цепей контроллера; GNA—«масса» для сигнальных (аналоговых) цепей контроллера; Остальные цепи имеют наименование выводов контроллера.

Описание контактов ЭБУ Микас 10.3

  • Подключение генератора вольво ф 12



  • Замена датчика уровня масла мерседес w210



  • Постоянный плюс на реле втягивающем стартера при выключенном зажигании лада х рей



  • Тойота эксив схема предохранителей



  • Монтеро спорт не работает спидометр

Устройство датчика дроссельной заслонки (ДПДЗ) 405, 406, 409, 4213, 4216

В практике присутствуют два вида датчиков дроссельной заслонки: контактный и бесконтактный.

Функционирование контактного ДПДЗ 405, 406, 409, 4213, 4216 движка основано на методе реостата, потенциометра и изменяющегося резистора. Контактные устройства изготовлены в виде потенциометра. Вал поворачивание токосъёмника соединена с воздушной заслонкой. При открывании воздушной заслонки производится скольжение лепестков ползунков по закрепленным токопроводимым полоскам электро проводника от 0 до 90 0 . Обычно в корпусе ДПДЗ размещается от двух до шести полосок. Такие датчики положения дроссельной заслонки установлены на 405, 406, 409, 4213, 4216 движках автомобиле УАЗ и Газель.

Замена двигателя ЗМЗ 402 на ЗМЗ 406

Произвести замену 402-ого мотора на 406-ой в общем-то несложно, и это вполне можно сделать самостоятельно. Но прежде, чем приступить к работе, необходимо приобрести все необходимое для замены. С наименьшими переделками устанавливается карбюраторный 406-ой ДВС. Что необходимо иметь, чтобы переставить мотор:

  • Сам двигатель в сборе с навесным оборудованием – стартером, генератором, механическим бензонасосом, карбюратором, впускным и выпускным коллектором, с 2-мя катушками зажигания;
  • Приемную трубу глушителя, она не подходит от ЗМЗ 402;
  • Электронный блок управления системой зажигания;
  • Пучок электропроводки для подсоединения ЭБУ и датчиков на двигателе;
  • Рабочий цилиндр сцепления, другую трубку сцепления со шлангом.

Сам двигатель по креплениям подходит один в один, коробка тоже встает по местам без переделки.

Готовый к установке на Газель мотор ЗМЗ 406

Электронный блок управления двигателем крепится в тюнингованном салоне Газели. Скорее всего, придется помудрить с патрубками радиатора, но здесь каких-либо серьезных доработок не потребуется.

Оригинальное решение

А что если не бегать по магазинам и не тратить время и средства, а приобрести автомобиль-донор под разборку? Например, Волгу 3102 выпуска 1999-2004 годов. Довольно ухоженные авто гаражного хранения нам не нужны из-за высокой цены, лучше ориентироваться на бюджет переделки, подбирая доступные варианты.
Донорский автомобиль еще можно купить у первых владельцев по сходной цене

Реальный случай

Недолгие поиски оказались удачными – в нашем распоряжении оказался хороший автомобиль 2002 года. Цена вопроса – 12500 рублей. А поскольку вся Волга 3102 нам не нужна, а лишь ее инжекторная электропроводка — Газель 406 ведь на бензине, то машина-донор была подвергнута разборке и распродаже.

За короткий срок удалось реализовать:

  1. Фары за 580 рублей;
  2. Передний и задний бамперы за 700 рублей;
  3. Выручили от сдачи в в чермет самой машины порядка 3600.

В то же время себе оставили все требуемые для переделки запчасти, и узлы:

  1. собственно сам мотор;
  2. коробку передач;
  3. понравились сиденья,
  4. электростеклоподъемники передних дверей;
  5. стеклоочистители и мотор печки;
  6. всевозможные мелочи, типа винтиков, хомутиков, патрубков и шлангов.

И, конечно же, волговская схема проводки — Газель на мотор 406 она подойдет с небольшими переделками разъемов подключения (см. что такое проводка в машине).
При прокладке волговской проводки можно руководствоваться данной схемой

Переделка

При детальном рассмотрении ситуации — не так уж все и сложно.

Отличия проводки Газели и купленной Волги лишь в:

  • разъемах подключения к проводке Газели (см. статью Принципиальная схема электропроводки ГАЗель);
  • длине проводов от блока управления к датчикам;
  • местом выхода жгута проводки к колодке диагностике;
  • цепи бензонасоса;
  • отличается и схема проводки на Газель 406 по обмотке возбуждения генератора и его питания от АКБ.

Но все решаемо путем замены и надежной изоляции контактных разъемов. Видео в этой статье позволит визуально увидеть некоторые нюансы работы по установке газового оборудования.

https://www.youtube.com/watch?v=HZlcR1hQhHo

Перестановка электропроводки двигателя

Горьковский автозавод предусмотрительно разделил пучки проводок на переднюю, заднюю и подкапотную. Поэтому при смене силового агрегата на другой тип двигателя (например, ЗМЗ 406 карбюратор на ЗМЗ 405 инжектор) всю проводку менять вовсе необязательно, достаточно только сменить подкапотные провода.


Также несложно переставить подкапотный жгут проводов в случае замены ДВС 3М3 402 на ЗМ3 406 карбюратор или ЗМЗ 405 инжектор.

Замена мотора Cummins на ЗМЗ 405

К сожалению, случаи преждевременного выхода их строя хваленого мотора Cummins на Газели Бизнес не редкие, и хозяева автомобилей, посчитав расходы на восстановление дизеля, решаются поставить проверенный и более дешевый мотор ЗМЗ 405. Перестановка двигателя требует внесения изменений в электрическую схему. Что нужно, чтобы подключить питание к двигателю? Все просто, потребуется для ЗМЗ 405:

  • Подкапотный жгут проводов;
  • Электрический бензонасос;
  • Блок управления двигателем.

Определение неисправности в системе управления двигателем

В эту систему поступает информация с различных датчиков, установленных на двигателе, от нее зависит нормальная работа узлов питания и зажигания. Существует мнение, что определить неисправность в этой системе можно лишь в техническом центре с помощью специальных приборов. Это не совсем верно, найти проблему можно и самостоятельно. О появлении неполадки оповещает сигнализатор «Check Engine» на панели приборов, горящий непрерывно. У каждой неисправности есть свой код, который система записывает в память, задача состоит в получении его и определении причины по специальной таблице.

Чтобы узнать код, найдите диагностический разъем, расположенный в моторном отсеке справа. Снимите с него крышку и замкните медным проводом контакты 10 и 12. Теперь блок управления находится в режиме выдачи информации. Сядьте на место водителя и включите зажигание, вы увидите вспышки сигнализатора. Ваша задача — сосчитать их. Код неисправности состоит из двух или трех цифр. Количество вспышек сигнализатора равно цифре, затем пауза и следующая цифра.

Например, код неисправности 26 будет показан так:

  • 2 короткие вспышки, каждая длится 0,5 секунды;
  • Пауза длиной 1,5 секунды, которая означает переход к следующей цифре;
  • 6 коротких вспышек;
  • Длинная пауза около 4 секунд, означающая конец кода.

Блок управления начинает передачу информации с кода 12, повторяющегося три раза. Этим показывается исправность системы диагностики. Затем код неисправности, он тоже повторяется трижды; потом — переход к следующей неполадке, если она есть. После перечисления всех кодов, находящихся в памяти, блок будет повторять всю информацию до тех пор, пока вы не вынете перемычку из разъема. Так что можно не спешить и проверить еще раз.

После определения кода неисправности загляните в таблицу (ее можно распечатать и возить с собой в бардачке). Вы сразу увидите, что именно не работает. Если же память пуста, передается только код 12.

Схема устройства мотора ЗМЗ 406

Надо заметить, что выход из строя одного из датчиков не приведет к остановке двигателя (за исключением датчика углового положения коленчатого вала, отказ которого очень маловероятен). При возникновении неисправности компьютер переходит на аварийную программу, двигатель работает хуже, но доехать до мастерской можно.

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.
Об экономном расходе автомобиля с ГБО знают многие

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

  • Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
  • Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

На фото – схема электрооборудования бензиновой версии ЗМЗ 406

  • Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
  • Электробензонасос вместе с фильтром тонкой очистки топлива;
  •  Датчик массового расхода воздуха с соединительными патрубками;
  • Корпус воздушного фильтра вместе с кронштейном;
  • Электрический вентилятор (но не обязательно).

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Об экономном расходе автомобиля с ГБО знают многие

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

  • Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
  • Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

На фото – схема электрооборудования бензиновой версии ЗМЗ 406

  • Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
  • Электробензонасос вместе с фильтром тонкой очистки топлива;
  • Датчик массового расхода воздуха с соединительными патрубками;
  • Корпус воздушного фильтра вместе с кронштейном;
  • Электрический вентилятор (но не обязательно).

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

Двигатели семейства ЗМЗ 406 на «Газели»

Мотор ЗМЗ 406 имел много преимуществ перед 402-ым ДВС:

  • Обладал хорошей динамикой и мощностью;
  • Не имел больших проблем с расходом масла. По крайней мере, масло через задний коренной сальник текло крайне редко, в отличие от ЗМЗ 402;

Задний коренной сальник на двигателе ЗМЗ 406

Сейчас много обладателей старых версий «Газелей» с 402-ым мотором уже сменили ДВС на более современный силовой агрегат. Причем, устанавливают автовладельцы не только карбюраторную версию ЗМЗ 4063.10. Можно также поставить более современный ЗМЗ 405 инжектор, только дополнительно потребуется внесение изменений в электрическую часть автомобиля.

Технические характеристики и описание

Конструктивно простой и лёгкий в обслуживании 406 мотор являлся прекрасным силовым агрегатом. Увеличенная мощность и уменьшенное потребление горючего позволило силовому агрегату гармонично влиться в автомобили. Кроме транспортных средств Горьковского автозавода, монтировался движок 406 на УАЗ.

Первое поколение 406 двигателя имело карбюраторную систему впрыска, но с массовым приходом инжектора было принято решение усовершенствовать движок и адаптировать под распределительный впрыск.

Итак, рассмотрим, какие же имеет двигатель 406 технические характеристики:

Наименование Характеристика
Тип Рядный
Топливо Бензин
Система впрыска Карбюратор, позже инжектор
Объем 2,3 литра (2280 см. куб)
Мощность 145 лошадиных сил
Количество цилиндров 4
Количество клапанов 16
Диаметр цилиндра 92 мм
Расход 11 литров на 100 км
Система охлаждения Жидкостное, принудительное
Порядок работы цилиндров 1-3-4-2
Вес мотора 185 кг (у некоторых модификаций 187 кг)

Также, Заволжье выпускало форсированный двигатель — ЗМЗ 40620D. На многих транспортных средствах буква D означает, что силовой агрегат относиться к разряду дизелей, но в случае с нашими заводами ситуация другая — это обозначение мощности.

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

  • Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
  • Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;
  • Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
  • Электробензонасос вместе с фильтром тонкой очистки топлива;
  • Датчик массового расхода воздуха с соединительными патрубками;
  • Корпус воздушного фильтра вместе с кронштейном;
  • Электрический вентилятор (но не обязательно).

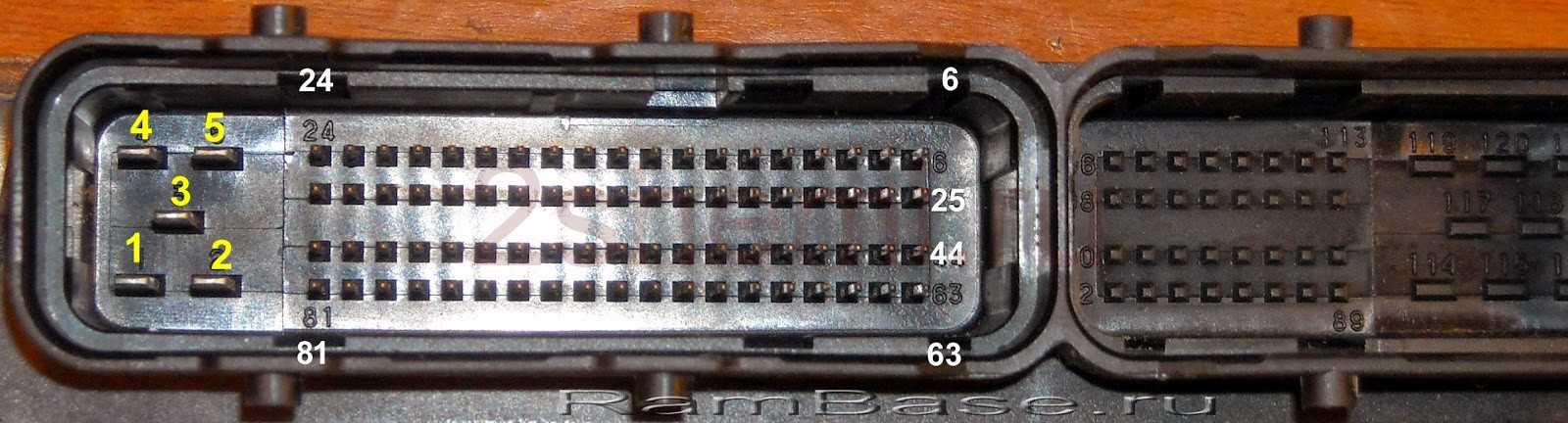

Распиновка разъемов ЭБУ ВАЗ Январь

Распиновка Январь 7, BOSCH M7.9.7, М 73

8V 16V 8V 16V
1 Кат. зажигания  2 ц. 42 Вход сигнала датчика неровной дороги (3)
2 Кат зажигания 2-3 ц. Кат. зажигания  3 ц. 43
3 Масса кат. заж. Масса кат. заж. 44 Вход питания +12В после главного реле
4 Кат. зажигания  4 ц. 45 Выход питания датчика фазы (2)
5 Кат зажигания 1-4 ц Кат. зажигания  1 ц. 46 Выход управления клапаном адсорбера (1)
6 Форсунка 2 47 Форсунка 4
7 Форсунка 3 48 Управление нагревателем ДК1 (D)
8 Выход на тахометр 49
9 50 Управление дополнительным реле стартера
10 Сигнал расхода топлива 51 Масса
11 52
12 Питание +12 В. АКБ (зам. зажигание 30 конт.) 53 Масса
13 +12 В. Зажигание (зам. зажигание 15 конт.) 54
14 Выход управления главного реле 55 Вход сигнала датчика кислорода 2 (А)
15 Вход датчика коленвала (А) 56
16 Вход сигнала датчика дроссельной заслонки (С) 57 Переключение калибровок , замыкание на массу
17 Масса датчика дроссельной заслонки (В) 58
18 Вход сигнала датчика кислорода 1 (А) 59 Вход сигнала датчика скорости.(2)
19 Вход сигнала датчика детонации (1) 60
20 Масса датчика детонации (2) 61 Масса
21 62
22 63 Вход питания +12В после главного реле
23 64 Регулятор Холостого Хода (D)
24 65 Регулятор Холостого Хода (C)
25 66 Регулятор Холостого Хода (B)
26 67 Регулятор Холостого Хода (A)
27 Форсунка 1 68 Выход управления реле вентилятора 1  О.Ж.
28 Нагреватель датчика кислорода 2 (D) 69 Выход управления реле кондиционера
29 Выход управления  вентилятором 2  О.Ж. 70 Выход управления реле бензонасоса
30 71 K-Line
31 Лампа Check 72
32 Выход питания +5В ДПДЗ(3),ДНД(1) 73
33 Выход питания +5В ДМРВ (4) 74
34 Вход сигнала датчика колен вала (1) 75 Сигнал запроса на включение кондиционера
35 Масса датчиков. 76 Запрос на включение усилителя руля.
36 Масса датчиков. 77
37 Вход сигнала датчика расхода воздуха (5) 78
38 79 Вход сигнала датчика фазы (3)
39 Вход сигнала датчика ОЖ (2) 80 Масса
40 Вход сигнала. ДТВВ. (ДМРВ пин. 1) 81
41

Разъем датчика дроссельной заслонки 406.1130000-01

Колодка ДПДЗ трехконтактная. Фиксация ее осуществляется рамочной пружиной

Датчик дроссельной заслонки подсоединяется к жгуту проводов с помощью трех контактной вилки. По первому проводу, контакт №1, подается питание от ЭБУ в размере 5В. Второй провод, контакт №2, соединен с общей массой, с корпусом автомобиля. По третьему проводу, контакт №3, ЭБУ получает сведения от ДПДЗ об угле открытия воздушной заслонки.

ДПДЗ состоит из пластмассового корпуса, внутри которого по секторным электропроводным полоскам скользит ползунок. На валу ползунка размещена выемка для совмещения с выемкой вала воздушной шторки. Вал ползунка герметизирован уплотнительным кольцом. При эксплуатации прибор не обслуживается и не настраивается. Когда сломается, то меняется на такой же или аналог.

Бесконтактный ДПДЗ основан на применении явлении Холла. В нем нет обычных контакты. Вместо движущихся контактов используется эллипсоидной формы постоянный магнит, а в кожухе расположен интегральный устройство Холла. Данное устройство фиксирует изменения магнитного поля когда передвигается магнит, и переводит эти данные в сигнал напряжения.

Инжектор от Волги — на Газель.

… и вот назрела необходимость установить в нашу рабочую лошадку современную систему управления.

Газель выбрана нами в качестве тренировочного стенда для настройки ГБО 4 поколения Digitronic. Но для установки Диджитроника необходим инжекторный двигатель. Желательно под нормы токсичности Евро-2 — чтобы полностью прочувствовать все тонкости работы с впрысковым газовым оборудованием.

Итак: мы имеем в наличии 7-местную Газель 2705 с карбюраторным двигателем ЗМЗ-406. Двигатель после первого капремонта, ГБЦ в хорошем состоянии, фазы ГРМ выставлены при помощи шаблона-транспортира.

Для переделки под инжектор понадобится следующее:

1. Инжекторная проводка под капот с блоком управления. В случае надобности прошивку для вашего блока управления с модификацией по вашему усмотрению можно заказать у меня через Редактирую прошивку на лицензионном CTPro-7. Имеется возможность проверки прошивки на Газель и Волга. Стоимость 500 рублей.

2. Впускной коллектор с рампой форсунок, дроссельным патрубком, датчиком положения дроссельной заслонки ДПДЗ, регулятором холостого хода РХХ (регулятор дополнительного воздуха РДВ) и соединительными патрубками и трубками.

3. Датчик массового расхода воздуха с резиновыми патрубками.

4. Корпус воздушного фильтра с кронштейном.

5. Инжекторные распредвалы (немного отличаются от карбюраторных подъемом — но можно оставить карбюраторные, просто немного потеряем в мощности)

6. Желательно установить электровентилятор вместо постоянно крутящегося пропеллера)))

7. Электробензонасос и фильтр тонкой очистки топлива.

8. Некоторые мелочи, про которые вспоминается по мере появления проблем: винтики, хомутики, шланги….

Все это великолепие можно приобрести в магазине — но будет слишком дорого. Можно искать по объявлениям БУ — если повезет — все можно взять в одном месте и весьма недорого.

Мы решили вопрос радикально — купили Волгу 3102 2001 года в сборе со стуканутым мотором. За 13000 рублей. В результате у нас оказались все необходимые запчасти, еще один мотор, коробка передач, пара хороших сидений, отличный импортный люк в крышу Газели вместо заводского протекающего, и куча разных мелочей типа универсальных электростеклоподъемников, мотора печки, стеклоочистителя и т.п. Останки Волги сдали в чермет за 3800, продали фары за 600 и задний бампер за 400. Считайте выгоду)))

Технические характеристики датчика положения дроссельной заслонки 405, 406, 409, 4213, 4216 двмжка модели 406.1130000-01

  • Напруга питания посреди клемм 1—2 равна 5,0+0,1В
  • Сопротивление посреди штырьков 1 и 2 составляет 1800. 2000Ом
  • Свободный ход составляет от 0 до 2%
  • Напруга между клемами 3—2 при закрытой воздушной заслонке: 250..650мв
  • Открывание воздушной заслонки более 90%
  • Напруга между клемами 3 и 2, при открытом дросселе составляет от 3900мв до 4700мв
  • Прибор способен поворачиваться до 1000000 раз
  • Величина выходящей напруги устройства линейно зависит от угла поворачивания и располагается в отрезке 0. 100 0 (250. 4800мв). Наклон характеристики равна 0,048 В/ о
  • Рабочая область датчика располагается в линейном отрезке графика 10. 90 0 . Это отвечает величине открытия дросселя от 0 до 100%. Наклон графика равно 0,039 В/%.

Неисправности коммутатора — симптомы и признаки

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача

– обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается

надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ

– стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы

– возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке

, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт;рабочий уровень напряжения – 13,5 Вольт;обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;

ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора

Одним из главных симптомов неисправности коммутатора — потеря искры

. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой

— важно убедиться в причине, ведьпотеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

Особенности переделок с бензонасосом — сложный этап работы

Один из самых сложных и специфических этапов работы с автомобильными системами при переделке с инжектора на карбюратор — это работа с топливной системой. В частности, бензонасос для инжектора в некоторых автомобилях нагнетает давление в системе подачи топлива до 5 бар, а для карбюратора необходим показатель давления в десять раз ниже этого значения. Вот поэтому и возникают проблем при неквалифицированной работе — возникает перелив карбюратора. Решения данной проблемы существуют следующие:

  • установка на выходе из бензобака определенной системы или прибора, который изменяет давление потока среды в топливных путях в нужном нам значении;
  • реализация обратного потока бензина сразу же в баке, что позволит снизить давление бензина в системе, но на непонятное значение;
  • выполнение более качественной обратки потока бензина в карбюраторе, но в таком случае не исключена возможность перелива топлива;
  • замена бензонасоса на более подходящий для системы карбюратора, но тогда придется поставить заглушку в топливном баке на месте старого бензонасоса.

Если вы пойдете на автомобильный рынок или в большой магазин, вам предложат комплекты запчастей и инструментов для выполнения каждого типа этих работ. Вполне демократичное решение — поставить обратный поток топлива в баке. Конечно, не гарантируется, что в карбюратор будет попадать только нужное количество топлива, но это значительно дешевле любых других решений в данной связи.

монтаж проводки своими руками, видео, фото

После рестайлинга в 2003 и 2010 году популярный в России грузовик получил и новое имя — «Газель-Бизнес». Но не только приставку к названию и измененную облицовку получил автомобиль – доработке подверглись более 20 узлов, а всего в конструкцию автопроизводителем было внесено 130 изменений, включая и переработанную электрическую схему.

Если сравнивать первенца, увидевшего свет в далеком 1994 году и новинкой, то переделки оказались существенными. Накопленный за годы эксплуатации опыт обслуживания позволил сформулировать задачи для конструкторов и инженеров, которые и были реализованы в новой модели.

Рестайлинговая Газель Бизнес

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

  1. Дизельного двигателя;
  2. АБС в приводе тормозов;
  3. Кондиционера;
  4. Круиз-контроля.

Дизельная Газель

Заводская схема электропроводки Газель 3302

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

  1. Блок управления работой топливного насоса;
  2. Блок управления системы дожигания выхлопных газов.

Предостережение: использовать нестандартные прошивки для блока управления двигателем не рекомендуется, поскольку заводские настройки рассчитаны на уравновешивание разного крутящего момента мотора и коробки передач.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:

  1. более мощная аккумуляторная батарея,
  2. новый стартер с улучшенными характеристиками;
  3. генератор повышенной производительности;

Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам.

Кондиционеры Sanden

С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.

Японский кондиционер Sanden для Газели

Тормозная система

На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.

В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:

  1. главный тормозной цилиндр;
  2. вакуумный усилитель тормозов;

Справочно: Предпочтение было отдано 4-х канальной системе, имеющей отдельную регулировку тормозного момента каждого колеса.

С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.

Дополнительные компоненты

Схема проводки Газель бизнес также подверглась видоизменению и благодаря появлению:

  1. узлов и деталей фирм ZF и Sachs в приводе сцепления;
  2. гидроусилителя руля от ZF Lenksysteme;
  3. электрообогрева наружных зеркал;
  4. иной передней панели с новым блоком приборов;
  5. аудиосистемы от Blaupunkt;
  6. обновленного блока управления отопителем кабины.

Блок управления аудиосистемой Blaupunkt и кондиционером в Газель Бизнес

Кроме того, в виде опции к версии с силовым агрегатом от Cummins появился круиз-контроль семейства Газель-Бизнес, также потребовавший изменения электрической схемы автомобиля.

Выводы: подвергнув автомобили Газель Бизнес модернизации, автопроизводитель серьезно усовершенствовал и электропроводку, например по сравнению с моделью с 406 двигателем. Вот почему при ее замене или замене ее компонентов следует руководствоваться электрической схемой завода-изготовителя.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
