Газель 3302 2705 (соболь) предохранители и реле

Возможность ремонта прикуривателя

Не работает бензонасос газель 405 инжектор причины В некоторых случаях необязательно менять прибор. Иногда устройство можно ремонтировать. Ниже представлена таблица с рекомендованными действиями в тех или иных ситуациях.

Причина неисправности Варианты ремонта
Плохой контакт Подогнуть металлические фиксаторы внутри патрона.
Наличие окислов или ржавчины Обработать надфилем контакты от налета.
Перегоревший предохранитель Заменить элемент новым, с номиналом, рекомендованным производителем (15 или 20 ампер)
Обрыв проводки Проверить целостность проводов при помощи мультитестера, припаять или заменить оборванные кабели.
Расплавление шайбы Замена новым устройством.
Выгорание металлической спирали Замена прикуривателя.

Электропроводка и предохранители

При повреждении изоляции провода могут непосредственно касаться корпуса автомобиля, вызывая короткие замыкания, приводящие к перегоранию предохранителей, к обгоранию изоляции и даже к пожару.

Для удобства монтажа и защиты от механических повреждений провода оплетаются скрепляющей оплеткой в жгуты.

Техническое обслуживание

При осмотрах автомобиля следует тщательно проверить состояние изоляции проводов, предупреждая их повреждения (перетирание об острые кромки, излишнее провисание и т.п.)

Особое внимание должно уделяться чистоте и надежности присоединения проводов к выводам приборов электрооборудования. Провода даже с незначительным повреждением изоляции необходимо обмотать изоляционной лентой

Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть. Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов.

При ремонте электропроводки, следует пользоваться принципиальной схемой электрооборудования автомобиля, на которой даны расцветки и сечения проводов, применять провода других сечений не рекомендуется, т.к. это может привести к неисправности электрооборудования.

Предохранители

Под капотом на основании АКБ находится блок силовых предохранителей БПР-2 или БПР-4 (на автомобилях с антиблокировочной системой тормозов).

В блоке БПР-2 плавкая вставка на 90 А защищает цепь генератора и силовую электрическую цепь наружного освещения автомобиля, а плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

В блоке БПР-4 верхняя плавкая вставка на 90 А защищает силовую электрическую цепь электрооборудования, вторая плавкая вставка на 40 А защищает силовую электрическую цепь наружного освещения, третья плавкая вставка на 60 А защищает силовую электрическую цепь антиблокировочной системы тормозов, нижняя плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

Слева под панелью приборов установлены два блока плавких предохранителей БПР-13. Ниже указаны величины предельной силы тока в амперах и защищаемые ими цепи.

Предохранители верхнего блока

№ предохранителя Ток, А Защищаемые цепи
1 25 Комплексной микропроцессорной системы управления двигателем
2 15 Аварийной световой сигнализации, обмотки реле фар-прожекторов (для медицинских автомобилей)
3 15 Выключателя массы (для автобусов), магнитолы, радиостанции (для медицинских автомобилей)
4 10 Стеклоочистителя, стеклоомывателя, фонаря бокового наружного (для медицинских автомобилей)
5 10 Реле фар, ABS тормозов (для автобусов и части медицинских автомобилей)
6 10 Сигналов торможения
7 20 Звукового сигнала, прикуривателя
8 20 Электродвигателя отопителя, электронасоса системы отопления (для автобусов, автомобилей с двумя рядами сидений и медицинских автомобилей)
9 15 Электродвигателя дополнительного отопителя (для автобусов, автомобилей с двумя рядами сидений и медицинских автомобилей)
10 10 Комбинации приборов, света заднего хода, датчика скорости, реле стеклоочистителя
11 5 Датчика кислорода
12 15 Комплексной микропроцессорной системы управления двигателем, микропроцессорной системы зажигания, реле вентилятора охлаждения двигателя
13 10 Указателей поворотов

Предохранители нижнего блока

№ предохранителя Ток, А Защищаемые цепи
1 25 Резерв
2 15 Дальнего света правой фары, сигнализатора дальнего света
3 15 Дальнего света левой фары
4 10 Ближнего света правой фары
5 10 Ближнего света левой фары
6 10 Противотуманных фонарей, сигнализатора противотуманных фонарей
7 20 Резерв
8 20 Резерв
9 15 Плафона кабины, плафона грузового салона, подкапотного фонаря, плафона подножки и освещение пассажирского салона (для автобусов)
10 10 Подсветки приборов, переключателей, прикуривателя
11 5 Резерв
12 15 Габаритного света правого борта, корректора фар, плафона вещевого ящика
13 10 Габаритного света левого борта, сигнализатора габаритного света, освещения номерного знака

Примечание:
К автомобилю прикладывается комплект запасных предохранителей. Для извлечения неисправного предохранителя необходимо использовать пинцет, имеющийся в комплекте запасных предохранителей.

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

  1. Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания. При этом разделяются два основных контура электрической цепи, в том числе:

Восстановление подачи топлива в инжекторный 406 двигатель

Газ 3110, не поступает ток в топливный насос, из-за этого двигатель не заводится, до этого машина стояла без движения 2 года, в чем может быть причина и кто-нибудь сталкивался ли с этим?

Там есть отдельные предохранители на питание насоса и на мозги. я сейчас уже до тонкостей не вспомню где что

Для начала обрати внимание При включении зажигания должна загораться лампочка check engine. Если не горит то нет питания на мозгах

ну или перегорела лампа. Если лампа горит- послушай щелкает ли реле ( после включения зажигания в течении 10-15 секунд должен быть щелчок) Если не слышно смотри схему и ищи реле смотри там.

да и еще. Вы уверены что правильно померили. на бензонасосе напряжение есть всего секунд 10 после включения зажигания( если мотор не крутиться)

ЭлектрониK написал : да и еще. Вы уверены что правильно померили. на бензонасосе напряжение есть всего секунд 10 после включения зажигания( если мотор не крутиться)

Кинули отдельно провод на клемму насоса -забрызгал в моторе бензином, лампочка вроде горит, искать нужно над бардачком реле, правильно?

Харитон написал : искать нужно над бардачком реле, правильно?

Почему поломался

Причин для выхода автоприкуривателя из строя может быть несколько. Самые распространенные неисправности.

  1. Сгоревший защитный элемент прикуривателя на Газель Бизнес. Участок цепи защищен предохранителем, который перегорает, если значение силы тока превышает допустимый показатель 15 – 20 ампер. В этом случае прикуриватель перестанет работать вместе со звуковым сигналом. Необходимо добраться до монтажного блока и заменить предохранитель исправным.
  2. Короткое замыкание. Частое перегорание защитного элемента на Газель Бизнес говорит о том, что цепь может замыкать. Необходимо осмотреть провода на предмет заломов или оплавления. Поможет тестер, которым стоит прозвонить кабели. Старые оборванные провода следует заменить целыми, подходящего сечения.
  3. Вышедшая из строя спираль. Металлическая нить внутри прикуривателя на Газель Бизнес постоянно нагревается или охлаждается. Со временем она может перегорать. Ремонт не имеет смысла – лучше поменять прибор.
  4. Плохие контакты. С возрастом устройство может разбалтываться в гнезде и не обеспечивать надежную фиксацию. Если прикуриватель на Газель Бизнес не работает, то предварительно необходимо вытащить металлический патрон и проверить его контакты на наличие окислов или ржавчины. Желательно почистить места соединения. Перед проведением работ рекомендовано отсоединить минусовую клемму от аккумуляторной батареи. Это исключит возможность короткого замыкания прикуривателя.
  5. Неисправность лампы подсветки. Специально для поиска гнезда в темное время суток прибор имеет светофильтр. Лампочка, расположенная внутри прикуривателя на Газель Бизнес, может перегореть. В этом случае необходимо устройство должно сниматься, а лампа заменена исправной.

Схема включения фар с автоматическим управлением.

В современных автомобилях применяется система автоматического включения фар. Она может быть выполнена по различному алгоритму. В некоторых автомобилях иностранного производства фары включаются при запуске двигателя, в других при уменьшении естественного освещения (наступление сумерек, въезд в тоннель и т. д.). На отечественных автомобилях такая схема применяется на «Приоре» комплектации люкс. Управление фарами в этих случаях производится электронным блоком. Это несколько усложняет поиск неисправности, а некоторых случаях невозможно обойтись без компьютерной диагностики.

Возможные неисправности проводки

Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут произойти:

  1. Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выходов либо их подгоранием. Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто вышел из гнезда, такое часто бывает при плохой фиксации штекера и постоянной ездой по неровным дорогам.
  2. Разряд АКБ. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если это случилось в теплое время года, то нужно проверить заряд АКБ, уровень и плотность электролита, а также корпус на предмет повреждений.
  3. Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв необходимо ликвидировать путем замены провода, а замененный провод следует также обмотать изолентой — это позволит создать дополнительный слой изоляции. При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
  4. Перегорание предохранительного элемента. Такая проблема наиболее актуальна для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя.

Замена блоков предохранителей :: АвтоМотоГараж

В один прекрасный день электропроводка окончательно стала жить своей жизнью. Причиной тому были блоки предохранителей типа ПР121.

Блоки данного типа имеют массу недостатков, вчастности у них постоянно ослабляется контакт цепи с предохранителем (что приводит к подгаранию корпуса самого блока и основной проводки) и в них неудобно производить замену сгоревшего предохранителя на новый и т.д.

Ранее уже был заменён верхний блок предохранителей из-за постоянных подгараний.

На этот раз вышел из строя нижний блок. На фото ниже видны: просевшие и чуть ли не вываливающиеся предохранители (особенно второй зелёный), подгоревшие контакты.

Менять шило на мыло уже надоело, т.к. временами уже начал барахлить и верхний блок. Тут и было принято решение заменить всё это безобразие на блоки предохранителей нового образца 41.3722 от ГАЗ-3110.

Различия между блоками старого и нового типов. Количество предохранителей в старом блоке 10 штук в новом 14. В новом блоке отсутствуют внутренние перемычки (см. схему ниже). Расстояние между отверстиями предназначенных для монтажа в блоке нового типа меньше на 4 мм.

  1. Подготовка к работе.
  2. На схеме ниже красным цветов выделены перемычки, которые отсутствуют в новых блоках.

Эти перемычки можно заменить внешними, изготовив из отрезка провода и автомобильных клем типа МАМА. Количество и конфигурация перемычек на фото ниже.

Также нужно изготовить металлическую планку для монтажа новых блоков предохранителей.

Теперь тонкости самой процедуры замены. Начинать нужно с нижнего блока предохранителей, но открутить надо сразу оба. ВСЕ ОПЕРАЦИИ ОСУЩЕСТВЛЯТЬ ПРИ ОТКЛЮЧЁННОМ АККУМУЛАТОРЕ !!! Провода переставляются по следующей схеме: отсоединить ОДИН провод от старого блока — установить в новый блок (предварительно изолировав см. далее).

  1. Изолирование клем выполнять используя термотрубку, использовать изоленту не рекомендую.
  2. И вот что должно получиться:

Теперь нужно решить вопрос с разными расстояниями между отверстиями для монтажа. С одной из сторон выполнить прорез как на фото ниже и прикрутить нетронутую сторону блоков на штатное место.

  • Потом прикрутить вторую сторону блоков предохранителей через ранее изготовленную пластину.
  • Завершающими работами должны быть: подбор предохранителей требуемых (или хотябы приближенных) номиналов в соответствии с инструкцией по эксплуатации, и полная проверка работоспособности электропроводки.

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

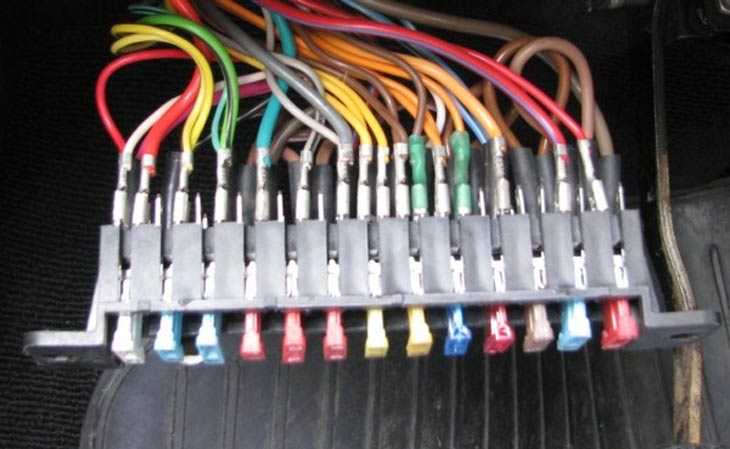

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

  1. Машины выпуска до 2003 года:
  2. комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
  3. управляющие реле установлены отдельно от монтажного блока;
  4. подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
  5. Модели 2003-2010 года выпуска:
  6. устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
  7. реле управления также расположены независимо от блока;
  8. силовой предохраняющий модуль может быть различным:
  1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
  2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

  1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
  2. Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Замена проводки


Проводка на Газель 406 двигатель с распиновкой клемм разъема ЭБУ Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

  1. проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
  2. соединяются с помощью клемм электронные компоненты и контрольные приборы;
  3. проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели позволит избежать ошибок

FakeHeader

Comments 33

Добрый день, на днях буду тоже мастерить себе такой, инфу изучаю и не пойму одного, перемычки ставят не все одинаково, каждый как-то по разному, вот сижу и думаю, мне то как ставить, может отличие есть какое?

День добрый. Я с оригинальной схемой сравнивал, не заметил противоречий. Правда это было уже так давно.

Ок, буду по твоей схеме мастерить!

Но я все же рекомендую, глянуть в схему и на подключение в машине и вообще на цвета всех проводов, ну мало ли, кто-то раньше лазил в проводку. Для перестраховки в общем, чтобы случайно не сделать плохо.

Ну вроде дополнительного оборудования нет, даже обогрева стекла, схему в интернете искать?если честно тоже переживаю за это, как бы лишних проводов да скруток не было там где не надо.

У меня в машине в бардачке лежит книжка от предыдущего хозяина, туда если че поглядываю. В интернете конечно есть. А где, кстати, другой вариант установки перемычек? По идее должно у всех одинаково быть.

Тут на драйве изучал, может конечно огляд взял, но мне кажется по другому делали, если найду скину скрин, книги нет, машина старенькая, но бодрая)))))

Ну удачи тебе, с этими мелкими доработками она еще будет и менее капризная)

Спасибо, то достало уже, то фары погаснут, то омыватель, может просадки по меньше будут, читал что просадки могут быть и по вине предохранителей, подскажи какие номиналы ставил, там плавкие родные стоят 8 и 16 ампер вроде, а евро какие ставить, в блоке при покупке большие номиналы стоят

На фото можешь глянуть, видно, и на схеме тоже подписано. У меня так и стоит.

Отличная статья, как раз буду делать подобное, спасибо!

У меня сегодня блок предохранителей тоже приказал долго жить после того, как я включил дальний свет в поселковой части города. Отключился дальний (и, как выяснилось позже, по приезду в гараж для выгрузки халявных запчастей — салонное освещение тоже отключилось), и я чуть не охренел — я уж испугался, что до дома не доеду: темно же ведь, хоть и восемь вечера. При попытке «моргнуть» дальним светом, реле не щёлкает. Но хорошо, что ближний свет не вышел из строя. После того как я приехал домой — я снял защитные крышечки с блока предохранителей, и обжёгся за некоторые посадочные контакты — нагрелись они не плохо, что сами посадочные места предохранителей повело, хотя сами предохранители визуально целые (в потёмках с фонариком многого не увидишь). Теперь буду ждать получку и готовиться просидеть выходные с паяльником в руке в гараже.

з.ы.: ничего из посадочных мест гнуть не пришлось для установки волговского блока на родные крепления жигулёвского блока?

Замена предохранителей

Если не поступает напряжение на зарядку от генератора, не загорается приборная панель, отказывается включаться стартер – проблема, зачастую, кроется в предохранителях. Процесс замены включает следующие основные этапы:

  • необходимо вскрыть корпус блока предохранителей;
  • далее пластиковым пинцетом либо иным инструментом, изготовленным из диэлектрика, необходимо вытащить предохранитель;
  • устанавливается новый, номинал которого обязательно должен совпадать.

Принципиальная схема монтажного блока имеет стандартные обозначения, разобраться с ними не составит большого труда. Нужно лишь заранее ознакомиться с таковой схемой.

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

  1. Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания. При этом разделяются два основных контура электрической цепи, в том числе:
  • основная плюсовая цепь, исключая световые приборы, генератор и стартер;
  • плюсовая цепь генератора и световой контур.

В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

Электрические предохранители в электросети

Электрическая система подключения фар на Газели

Обозначения на реле монтажного блока Газели

Так выглядит старый блок предохранителей на Газели
