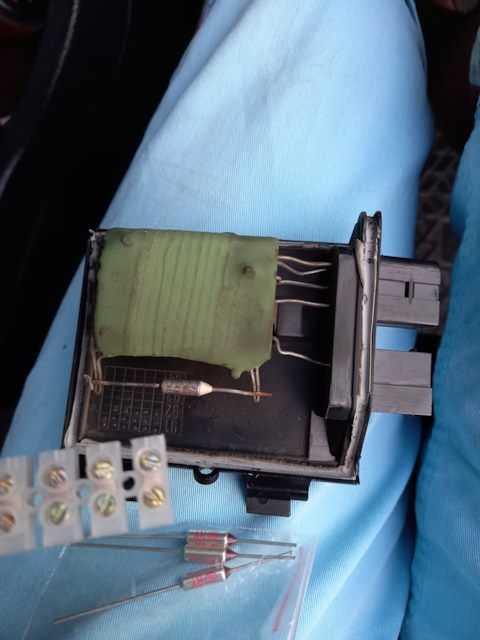

Где находятся и как поменять резистор и предохранитель печки на автомобиле газель 3302

Доработка и замена дворников своими руками

Доработку дворников выполняют, если не удовлетворяет, как они работают. Доработка заключается в увеличении их скорости, в улучшении прижатия резинок к стеклу.

Фотогалерея «Замена щеток очистителя стекол»

Процедура замены выполняется поэтапно:

Сначала отводится нижний рычаг от стекла.
Далее находим пробку, которая удерживает лезвие. Нажав на нее, снимаем отработанную щетку.
При замене резинок, следует следить за тем, чтобы держатели не ударили по стеклу и не разбили его. Можно обмотать их тряпками или полотенцем.
На следующем этапе устанавливается щетка

Она вставляется в держатель, осторожно поворачивая деталь нужно сделать так, чтобы крючок встал на место.
Далее нужно закрепить крючок, и вернуть рычаг в базовое положение.

Перестановка электропроводки двигателя

Горьковский автозавод предусмотрительно разделил пучки проводок на переднюю, заднюю и подкапотную. Поэтому при смене силового агрегата на другой тип двигателя (например, ЗМЗ 406 карбюратор на ЗМЗ 405 инжектор) всю проводку менять вовсе необязательно, достаточно только сменить подкапотные провода.


Также несложно переставить подкапотный жгут проводов в случае замены ДВС 3М3 402 на ЗМ3 406 карбюратор или ЗМЗ 405 инжектор.

Замена мотора Cummins на ЗМЗ 405

К сожалению, случаи преждевременного выхода их строя хваленого мотора Cummins на Газели Бизнес не редкие, и хозяева автомобилей, посчитав расходы на восстановление дизеля, решаются поставить проверенный и более дешевый мотор ЗМЗ 405. Перестановка двигателя требует внесения изменений в электрическую схему. Что нужно, чтобы подключить питание к двигателю? Все просто, потребуется для ЗМЗ 405:

  • Подкапотный жгут проводов;
  • Электрический бензонасос;
  • Блок управления двигателем.

Проводка меняется элементарно – необходимо только подсоединить все штекеры. Перепутать разъемы очень сложно, все они разные.


Установить ЭБУ и бензонасос на места – тоже не проблема. Необходимо только к бензонасосу подвести питание.

Силовые агрегаты, устанавливаемые на Газель

При установке нового двигателя, многие автовладельцы сомневаются какой лучше брать движок для Газели. Опытные механики советуют решить вначале, что собирается хозяин Газели делать со своей машиной. Исходя из сделанного решения, покупать дизельный или бензиновый двигатель.

Например, если автовладелец желает сэкономить на покупке, то опытные механики советуют брать ЗМЗ 402. Какие положительные стороны у данного двигателя:

  • в сервис-центрах продается много б\у моторов данной модели;
  • ест любое масло и работает без изменений в худшую сторону, если резко поменяется качество смазывающего средства;
  • при снятии оригинального движка, автовладельцу не потребуется ничего переделывать.

Но есть и отрицательные стороны у этого движка:

  • слабая динамика;
  • слабая мощность;
  • устаревший вид мотора;
  • сложное и капризное устройство карбюратора.

А теперь давайте разберем подробно каждые из описанных ниже двигателей для Газель.

Двигатель ЗМЗ 402

ЗМЗ 402 подходит для Газели. Устанавливается и на модели Волги. Среди перечисленных преимуществ, которые были описаны выше, наблюдаются такие недостатки, как:

  • порванный задний сальник коленвала. Его рвет после того, как набраны две тысячи оборотов. Из двигателя начинает выливаться масло. После замены все повторяется;
  • дрожь и дерганье двигателя на холостых оборотах;
  • перегрев мотора. Из-за перегрева начинают вдавливаться шайбы. Поэтому рекомендуется делать подтяжку всех болтов движка каждые две тысячи километров.

В остальном двигатель ЗМЗ 402 встанет в Газель, как родной. Ничего не придется переделывать. К тому же детали на него всегда можно найти. Продаются они по низкой цене.

Двигатель ЗМЗ 405

Мотор в целом похож на 406. Только лишь немного отредактирован. Добавлена мощность двигателя. При установке на Газель даст прыти микроавтобусу, которой не было у него с предыдущими моторами.

В остальном есть много недостатков. Например таких, как:

  • течь смазывающего средства;
  • высокий расход бензина;
  • двигатель частенько глохнет. Это случается из-за того, что начинаются проблемы с высоковольтными проводами;
  • шум и стук из-за гидрокомпенсаторов. Кстати, последних хватает всего на 50 тысяч километров пробега.

Существует две серии движка: инжекторная и карбюраторная. Инжекторная немногим лучше карбюраторной. Но опытные механики советуют покупать 405, если выбор стоит между силовыми агрегатами ЗМЗ 405 и ЗМЗ 406.

Двигатель ЗМЗ 406

ЗМЗ 406 считается лучшим среди остальных моторов. Он гораздо лучше 402, но уступает 405. Алюминиевый блок заменен чугунным. Распределительных валов стало 2. Это верхний и нижний распредвалы.

На движок установлены гидрокомпенсаторы. Теперь автовладельцам не придется постоянно уменьшать зазоры клапанов. Двигатель имеет 16 цилиндров.

Несмотря на описанные преимущества у силового агрегата имеются следующие недостатки:

  • клин газораспределительного механизма;
  • повреждения цепи ГРМ;
  • перегрев мотора;
  • повреждения маслосъемников и сальников;
  • стук из-за гидрокомпенсаторов;
  • проблемы с электроникой.

При правильном и постоянном уходе двигатель, установленный на Газель, пройдет больше 300 тысяч километров.

Двигатель ЗМЗ 409

ЗМЗ 409 считается самым лучшим двигателем для установки в Газель. Блок цилиндров у него отлит из серого чугуна. Перегрева у двигателя почти не бывает, потому что между цилиндрами находятся каналы, в которых течет охлаждающая жидкость.

Масляный картер находится снизу БЦ. ГБЦ создана из алюминиевого сплава. Впускные клапана находятся справа, а выпускные – слева. Недостатков почти не имеет. Опытные механики советуют проходить регулярный профилактический осмотр. И тогда нареканий к двигателю не будет.

Предохранители и реле Газель 3302 2705

Рассмотрены автомобили Газель 3302 (Газ 3302), Газель 2705 (Газ 2705) с блоками предохранителей старого и нового образца, оборудованные двигателями ЗМЗ 402, ЗМЗ 405 и ЗМЗ 406 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

предохранители газель инжектор, карбюратор.

Блок предохранителей старого образца находится слева под панелью приборов.

Схема расположения предохранителей в блоке газ 3302 (газель 3302) и Газель 2705 (Газ 2705) старого образца.

Предохранители верхнего блока

Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений)

Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406)

Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов

Электродвигатели очистителя и омывателя ветрового стекла

прикуриватель, звуковой сигнал, розетки переносной лампы

Предохранители нижнего блока

Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона

лампы подсветки комбинации приборов

Задние противотуманные фонари

Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня

Лампы левого переднего и правого заднего габаритных огней

ближний свет левой фары

Ближний свет правой фары, электрокорректор света фар

дальний свет левой фары, контрольная лампа включения дальнего света фар

Дальний свет правой фары

Блок предохранителей нового образца газ 3302 (газель 3302) и Газель 2705 (Газ 2705).

Расположен слева под крышкой панели приборов.

Для доступа к предохранителям отожмите фиксатор и снимите крышку блока.

схема расположения предохранителей в блоке нового образца.

Предохранители верхнего блока

система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)

Электродвигатели очистителя и омывателя ветрового стекла

Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)

прикуриватель, звуковые сигналы

Реле звуковых сигналов, комбинация приборов, часы

Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя

датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

Электросхема и неисправности проводки автомобилей Газель 3302 и Бизнес

Каждый автомобиль оснащается электрической схемой, на которой отмечается все устройства и оборудование, использующееся в машине, а также цепи соединений. Работоспособность проводки очень важна для любого транспортного средства, поскольку ее повреждение может значительно усложнить эксплуатацию авто. Какие элементы включает в себя электросхема Газель, какие неисправности для нее характерны? Ответы на эти и другие вопросы ищите ниже.

http://avtoelektrik-info.ru/gazell/shema-elektroprovodki-gazel-402-dvigatel-3http://www.avto-elektrika-shema.ru/index/skhema_ehlektrooborudovanija_avtomobilja_gazel/0-57http://ktonaavto.ru/remont-i-obsluzhivanie/elektrooborudovanie/raspinovka-zamka-zazhiganiya-gazeli-5-kontaktov.htmlhttp://avtomobilgaz.ru/furgony/gazel/predohraniteli-i-rele.htmlhttp://smotri-dtp.ru/pomoshh-avtomobilistu/jelektroshema-gazel-3302-dvigatel-402-karbjurator.html

Признаки неисправностей

Различают несколько видов состояния электрической цепи в автомобилях Газель 405 евро 2, 402, 406, 4216, 2705, 3302 или бизнес дизель:

  1. Двигатель не запускается. Автомобиль не может выполнять свою основную функцию при неработающем двигателе. Либо проводка на Газель бизнес дизель, 402, 406, 405 евро 2, 4216, 3302, 2705 повреждена, или вышел из строя один из агрегатов или механизмов авто.
  2. Двигатель автомобиля запускается, однако электрооборудование функционирует неправильно или с перебоями.


Схема проводки автомобиля Газель 405 В том случае, если в результате попытки завести двигатель агрегат не запускается, но при этом топливо поступает в мотор, то вероятнее всего, проблема состоит в электрооборудовании:

В том случае, если транспорт оборудован карбюратором, для начала следует уделить внимание диагностике высоковольтных кабелей и свечей. Кстати, довольно часто на более старых автомобилях Газель с карбюратором на практике высоковольтные провода приносят неудобства водителю

Если высоковольтные кабеля отработали свой ресурс эксплуатации, двигатель будет работать некорректно. Так что в первую очередь проверяйте именно их. Не лишним будет на Газели с карбюратором проверить работоспособность трамблера и катушки. Помимо высоковольтных проводов, можно произвести диагностику схемы электроцепи в моторном отсеке.
В случае с инжектором ситуация немного другая. Разумеется, высоковольтные провода также могут стать причиной поломки, но в первую очередь нужно уделить внимание электрооборудованию. В частности, вас интересует система управления двигателем. В том случае, если система управления инжектора не в состоянии должным образом обрабатывать импульсы, поступающие с регулятором, то в результате она не сможет давать команды остальным узлам и механизмам. Соответственно, в работе двигателя начнутся перебои.


Электропроводка подкапотного пространства Как показывает практика, в большинстве автомобилей Газель бизнес дизель, 402, 406, евро 2 405, 3302, 2705 и других причины поломок заключаются в закисленных или подгоревших контактах. В данном случае речь идет о контактах в замке зажигания. При неработоспособности замка зажигания или блока в салоне транспорта как минимум не сможет работать освещение. Также неисправное электрооборудование может привести к неработоспособности омывателей, вентиляторов, стеклоочистителей и т.д.

Проверка исправности бензонасоса на инжекторе

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.

Этап 1. Проверка предохранителя

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Этап 2. Проверка реле

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!

Этап 3. Проверка подачи питания на БН

Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.

Этап 4. Проверка электродвигателя бензонасоса

Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.

При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.

Этап 5. Проверка фильтра грубой очистки

Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.

Этап 6. Проверка обратного клапана

Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.

1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.
