Применение электрического бетоносмесителя в строительстве

Как подбирать конденсаторы?

Если вы собрались подключить электродвигатель, то выбор конденсатора осуществляется по таким принципам:

Таблица: определение емкости конденсаторов

Если нужной вам мощности в таблице нет, можно воспользоваться расчетными формулами:

Сраб = (2800*I)/U — для включения трехфазного двигателя звездой

Cраб = (4800*I)/U — для включения трехфазного двигателя треугольником

где I – величина ток, протекающего через обмотки электродвигателя, а U – напряжение сети. Чтобы узнать емкость пускового конденсатора для подключения трехфазного агрегата, необходимо полученную величину рабочего умножить на два.

Онлайн расчет емкости конденсатора мотора

Введите данные для расчёта конденсаторов — мощность двигателя и его КПД

Есть специальная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись онлайн калькулятором или рекомендациями, которые выведены на основании многих опытов:

Конденсаторы должны быть неполярными, то есть не электролитическими. Рабочее напряжение этих конденсаторов должно быть минимум в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 350 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting.


Пусковые конденсаторы для моторов

Эти конденсаторы можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

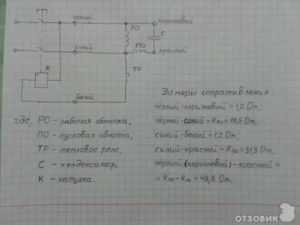

Схема подключения двигателя бетономешалки на 220 вольт

Замучала меня сегодня эта бадья. Пару замесов сделала. А потом и половину замеса не делает. Останавливается и нужно ждать какое то время. Думал в кнопках проблема, но там только контактные группы. Предполагаю, что вот в этой белой фигне проблема. Видимо какой то предохранитель тепловой ( хотя рукой мотор можно держать- не сильно горячий). У кого то была подобная проблема?

31

Была проблема был закрытый кожух не было обдува двигателя. А тепловой датчик на корпусе движка стоит.

Мой был «закопан» в проводку обмоток.

поставь кондер(белый бочонок) на 50 мФ(50 микрофарад), он там походу и пусковой и рабочий

А можешь объяснить почему кондёр нужно менять? Просто сегодня вытащил из проводки тепловое реле и поближе к вентиятору его закрепил — смену отработала без остановок. Хотя мотор уже был сильно горячий.

если сильно горячий будет, лак на проводах сойдет и будет замыкание внутри, а это замена двигателя:(

А можешь объяснить почему кондёр нужно менять? Просто сегодня вытащил из проводки тепловое реле и поближе к вентиятору его закрепил — смену отработала без остановок. Хотя мотор уже был сильно горячий.

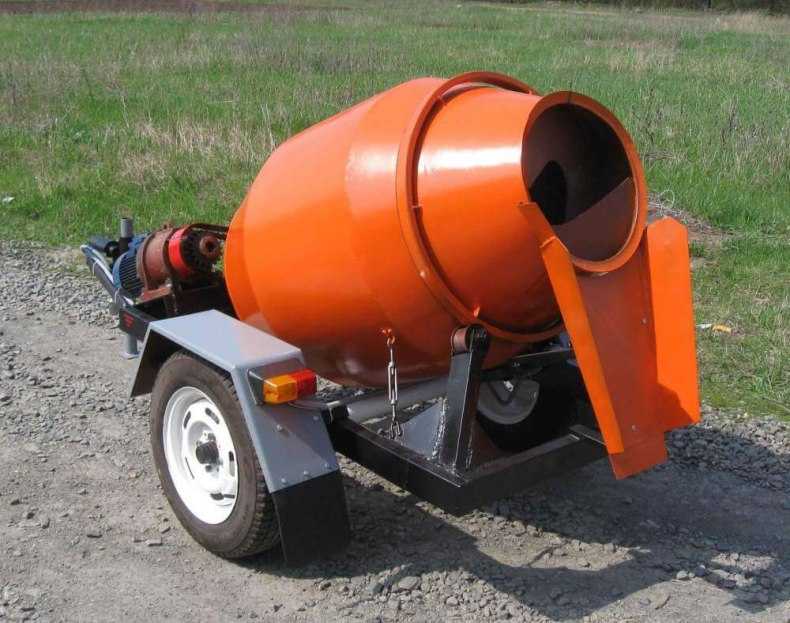

Мобильная бетономешалка — настоящий помощник на стройплощадке. При своих небольших размерах это нехитрое приспособление позволяет за считанные минуты получить нужное количество кладочного раствора или бетона определенной марки.

Однако работать бетономешалке приходится в нечеловеческих условиях: пыль, грязь, жара, холод, влажность, осадки… Все это нередко приводит к поломкам агрегата, из-за чего производительность труда на площадке резко падает.

Одна из наиболее частых неисправностей, возникающих с электрическими бетономешалками — выход из строя блока кнопок включения-выключения устройства.

Почему такое происходит? Все очень просто. Дело в том, что пусковая кнопка бетономешалки — это не просто кнопка в классическом понимании, а магнитный пускатель типа KJD17.

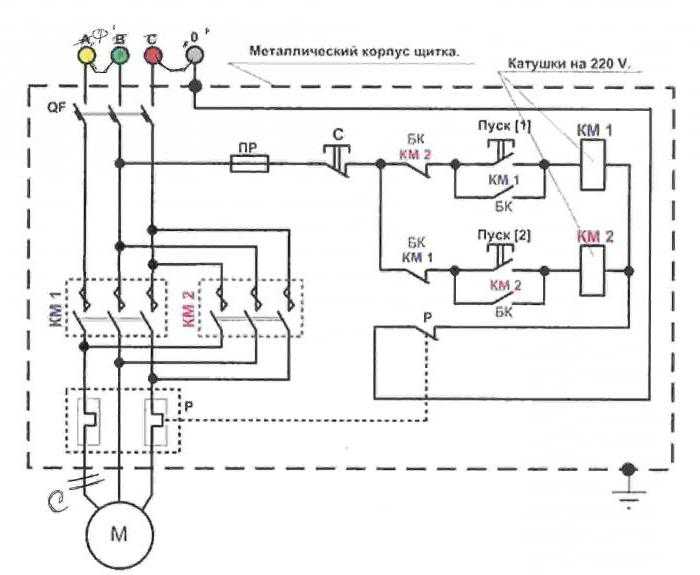

Приблизительно вот так выглядит схема кнопки бетономешалки:

Как видно из этой схемы, внутри корпуса пускателя имеется катушка, один из контактов которой запитывается через тепловое реле.

В исправном состоянии достаточно нажать на зеленую пусковую кнопку, чтобы катушка удерживала ее нажатом положении.

Когда мотор перегревается, контакты теплового реле размыкаются, напряжение на катушке пропадает, и она перестает удерживать кнопку пуска — бетономешалка аварийно отключается. Сделано это в первую очередь для защиты обмотки двигателя от перегорания.

Для схемы «Регулятор напряжения с индикатором»

Устройство, представленное на рис.1, предназначено для плавного регулирования напряжения в маломощны нагрузках. С его помощью можно от одного источника питания, имеющего припас по мощности, питать второе дополнительное радиотехническое устройство.

Например, источник питания на 15…20 В питает необходимую схему, а вам нужно дополнительно от него питать транзисторный приемник, у которого напряжение питания ниже (3…9 В). Схема выполнена на полевом эпитаксиально-планарном транзисторе с p-n-переходом и n-каналом КП903.

При работе устройства использовано свойство вольтамперных характеристик данного транзистора при разных напряжениях между затвором и истоком. Семейство характеристик КП903А…В приведено в . Входное питающее напряжение данного устройства 15…20 В. Резистор R2 типа ППБ-ЗА номиналом 150 Ом. С его помощью можно устанавливать требуемое напряжение в нагрузке.

Недостатком регулятора является подъем внутреннего сопротивления устройства при понижении рабочего напряжения. На рис.2 изображена схема индикатора напряжения вышеописанного регулятора, собранного на полевом транзисторе КП103. Тиристорные зажигалки газа схема Устройство предназначено для контроля напряжения в нагрузке.

Эффект фиксирования различных напряжений в нагрузке получается в результате того, что канальные транзисторы КП103 имеют различные напряжения отсечки в зависимости от буквенного индекса, например, для транзистора КП103Е — это 0,4-1,5 В, для КП103Ж — 0,5-2,2 В, для КП103И — 0,8-3 В и т.д.. Установив транзистор с необходимым буквенным индексом, мы будем фикси… Смотреть описание схемы …

Конструкция электродвигателей и подключение

Для того чтобы использовать электрические моторы для самодельных аппаратов, нужно произвести правильно подключение обмоток. В однофазную бытовую сеть 220 В можно включить следующие машины:

  1. Асинхронные трехфазные электрические двигатели. Производится к сети подключение электродвигателей «треугольником» или «звездой».
  2. Асинхронные электромоторы, работающие от сети с одной фазой.
  3. Коллекторные двигатели, оснащенные щеточной конструкцией для питания ротора.

Все остальные электрические двигатели необходимо подключать при помощи сложных устройств, предназначенных для запуска. А вот шаговые моторы должны оснащаться специальными электронными схемами управления. Без знаний и умений, а также специальной аппаратуры, выполнить подключение невозможно. Приходится использовать сложные схемы подключения электродвигателей.

Изготовление из молочного бидона

Простую бетономешалку ручного типа можно смастерить из привычной металлической фляги, в которых продавали молоко. Также потребуются обрезки труб и металла. Конструкция незатейлива и такой аппарат для перемешивания бетона можно сделать за 2 часа, главное заварить раму.

Действия по этапам работ следующие:

  1. Подготавливается станина, из круглой трубы выгибается рукоятка.
  2. В верхней половине станины завариваются две муфты от водопровода. Их диаметр внутри должен быть немного побольше сечения трубки.
  3. Труба протягивается сквозь флягу, приваривается к корпусу.
  4. Чтобы бочка с лёгкостью вертелась нужно отыскать центр тяжести. Чтобы это сделать нужно поставить на какой-то предмет и передвигая вперёд и назад, определить этот центр. Сквозь него протягивается ручка.
  5. Протянув рукоятку она затем крепится к стенкам корпуса. Здесь могут появиться затруднения с тем, что бочки состоят из алюминия, а рукоятка из стали. Совместить их с помощью сваривания не получится. Доступный выход – это сделать холодную сварку. Его реально применить. Ещё вариант в том, чтобы на ручку наварить пластины, которые затем получится приклепать к бокам бидона.
  6. Чтобы не допустить большого люфта ручки, к ней с обеих сторон от муфты привариваются гайки.

На этом этапе конструкция готова к использованию. На 1 смешивание в бидоне на 40 л может выйти 2,5-3 ведра раствора. Для применения на дачном участке или около частного дома, без строительства, вполне этого хватает.

Подключение однофазного электродвигателя: использование магнитного пускателя

Но есть другой путь — подключение однофазного электродвигателя как генератора для получения трехфазного напряжения.

В качестве кратковременного переключателя ставят кнопки с группой контактов или реле. По схеме, изображенной на рисунке 2, соединения исполнялись без нейтрали.

Функция центробежного выключателя состоит в отключении пусковой фазы, когда ротор набирает номинальную скорость. Помните, что при подключении коллекторного электрического двигателя без блока электроники, он будет работать только на максимальных оборотах, а при запуске будет сильный рывок, большой пусковой ток, искрение на коллекторе.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Следовательно, раз он подключается к сети , все конденсаторы, задействованные в схеме, должны быть не менее чем на В. Магнитное поле основной обмотки поддерживает вращение длительное время.

К примеру, для изготовления наждака или самодельного сверлильного аппарата. Использовать необходимо только конденсаторы, которые идут в комплекте поставки. Как рассчитать емкость Емкость конденсатора, который устанавливается в схему подключения трехфазного электродвигателя, подсоединяемого к сети напряжением в В, зависит от самой схемы

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на В

Магнитное поле основной обмотки поддерживает вращение длительное время. Решение — установка 3-х полюсного переключателя. Данная процедура реализуется простым изменением порядка включения пусковой обмотки при ее соединении с рабочей обмоткой. Это связано с тем, что при включении в сеть только рабочей обмотки С1-С2 у однофазного конденсаторного двигателя возникнет пульсирующее магнитное поле, а не вращающееся, то есть он не запустится. С каждым из сетевых проводов необходимо подключить дроссели для исключения помех.

В магнитопроводе однофазных двигателей находится двухфазная обмотка, состоящая из основной и пусковой обмотки. Контроль показателей пускового тока в таких двигателях осуществляется частотным преобразователем. Это и будет, один из сетевых проводов. Наиболее удобным является магнитный пускатель с управлением от в переменного тока. Все емкости, которые включаются в схему, должны быть однотипными.

Советы напоследок – как работать с бетономешалкой

Помните, что загруженную бетономешалку запускать нельзя – если внутри остался раствор, который нужно и дальше размешивать, лучше вылить его в емкость, запустить агрегат и в уже работающий забросать раствор лопатой. Поэтому лучше и не останавливать агрегат, пока весь раствор, что есть внутри, не использован

Эта предосторожность продлит жизнь двигателя на много лет! В работе старайтесь загружать бетономешалку не больше, чем на 2/3 от объема – это необходимо для качественного перемешивания

Во время замешивания раствора рекомендуется сначала заливать в барабан необходимое количество воды или хотя бы половину от необходимого, а уже затем засыпать компоненты. Доказано на практике – так будет гораздо меньше брызг, чем при обратном порядке. Высыпать готовый раствор можно по частям прямо в ведро, не выключая агрегат – таким образом консистенция раствора будет оптимальной. Никогда не оставляйте бетономешалку невымытой после работы. От остатков раствора на самом деле избавиться очень легко – забросьте в барабан немного щебня, залейте ведро или несколько воды и прокрутите минут пять. Вылив содержимое, вы обнаружите совершенно чистую внутри емкость.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Стадии выбора смесителя бетона

Определившись с типом устройства, можно приступать к выбору самой смесительной машины

И здесь есть целый ряд параметров, на которые обязательно стоит обратить внимание

Конструкция бетономешалки

Прежде всего, давайте разберемся с конструкцией изделия. Ведь здесь возможны варианты, и именно от выбора конструкции во многом зависит удобство пользования и возможность выполнения поставленных задач.

Одним из самых главных параметров, является объем бака смесителя. Здесь все зависит от необходимого нам объема раствора.

  • Изделие до 100 литров подойдет для мелкого строительства – залить небольшую дорожку, построить гараж или беседку.
  • При строительстве дома, необходимо выбирать модели от 100 до 150 литров. Они способны приготовить за раз от 60 до 100 литров раствора. Да-да, мы не ошиблись — бетономешалка на 130 литров не способна приготовить за раз 130 литров раствора. В лучшем случае, это будет 100 литров. Это обусловлено тем, что заполняемость изделия раствором для смешивания не должна превышать в различных моделях от 70 до 85%.

Изделия от 150 до 300 литров — это уже практически профессиональные модели, которые больше подают для специализированных бригад. Хотя, если вы работаете не один, то вполне возможно и вам потребуется такая модель. Ведь понятное дело, что чем больше объем бетономешалки, тем большее количества раствора она способна приготовить за день.

Следующим принципиальным вопросом является тип привода. От него зависит не только конструкция, но и то, какой электродвигатель на бетономешалку нам необходимо поставить. Существуют редукторные и венцовые бетономешалки.

Редукторные бетономешалки электрические, имеют двигатель, установленный в нижней части емкости. Двигатель через редуктор жестко закреплен с емкостью. И при вращении двигателя вращается и сама емкость.

К достоинствам такого типа изделий можно отнести их более высокую надежность. В то же время, стоимость запчастей для такого типа изделия на порядок выше.

А для исключения поломок, она требует более высокой культуры эксплуатации. Это: и правильная установка, и четкое соблюдение объемов загружаемой смеси, и некоторые другие аспекты.

Ремонт — как подключить кнопку пуска бетономешалки

Первое, с чего следует начать ремонт — это с осмотра состояния контактов пусковой кнопки.

Для этого ее нужно:

Извлечь, открутив два винта;
Разобрать. Корпус самой распространенной кнопки типа KJD17 крепится на пластиковых фиксаторах, которые легко отстегиваются при помощи плоской отвертки

Разбирать пусковую кнопку следует осторожно, поскольку внутри находятся пружинки, которые могут случайно вылететь и затеряться. Освободив пластмассовые защелки, верхняя часть блока с кнопками снимается, и открывается доступ к контактам.

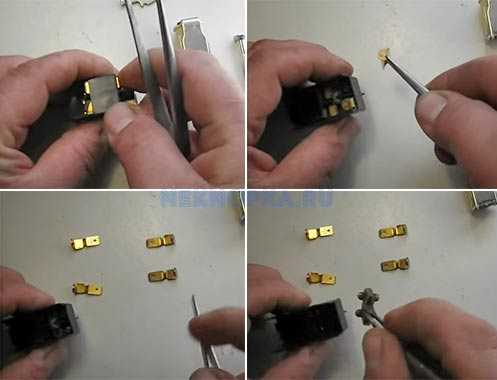

Осмотреть и зачистить контакты. Они просто вытягиваются и проверяются на предмет наличия налета

Если контакты загрязнены их следует почистить и при необходимости обработать наждачкой-нулевкой.

Они просто вытягиваются и проверяются на предмет наличия налета. Если контакты загрязнены их следует почистить и при необходимости обработать наждачкой-нулевкой.

Если кнопка бетономешалки перестала фиксироваться, и чистка контактов результата не дала, в большинстве случаев требуется ее полная замена. Цена вопроса — 500-600 рублей.

Замена кнопки бетономешалки не представляет особой сложности, поэтому произвести ее можно самостоятельно. Для начала нужно приобрести точно такую же кнопку, чтобы она аккуратно поместилась в посадочном месте корпуса.


Порядок выполнения замены следующий:

  1. Откручиваем 2 монтажных винта, извлекаем блок управления из корпуса;
  2. Отсоединяем провода от контактов (предварительно рекомендуется зарисовать схему присоединения контактов или сфотографировать расположение проводов на смартфон);
  3. Подключаем новую кнопку, подсоединив провода в соответствии с заранее подготовленной схемой;
  4. Устанавливаем блок управления в посадочное место, фиксируем двумя винтами.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Чтобы в дальнейшем избежать подобных поломок, следует эксплуатировать бетономешалку в строгом соответствии с рекомендациями производителя.

Следует избегать попадания воды на электрооборудование (запрещено использовать мешалку во время дождя). Следует также избегать чрезмерных нагрузок на агрегат — периодически нужно делать перерывы в работе.

Один этап

Теперь поговорим о других типах асинхронных электродвигателей. Это однофазные конденсаторные машины переменного тока. У них две обмотки, из которых после запуска работает только один из них. Такие двигатели имеют свои особенности. Рассмотрим их, используя модель ABE-071-4C в качестве примера.

По-другому они также называются асинхронными двигателями с разделенной фазой. У них есть еще одна обмотка на статоре, вспомогательная обмотка смещена относительно основной. Запуск осуществляется с использованием фазосдвигающего конденсатора.

Подскажите как подключить двигатель (он без щеток) » > Досталась бесплатно бетономешалка а там выключатель поменян и висит один лишний провод от двигателя, двигатель гудит а крутится не хочет. Если правильно нарисовал схему то где-то так: интересует синий провод?

А второй-то конец конденсатора куда подключен?

к обмотке двигателя

фото двигателя есть? у вас возможно не запускается двигатель по причине того что все заржавело, от руки крутится движок?

Переделка зарядных устройств и не только

В таком случае обмотки соединены звездой, если четыре конца из двигателя торчит.

Авмал, да что вы звезда, да звезда все.. написано ж на движке — 230вольтов и кондер на 8 мкФ .. был бы трехфазник было бы 380220 , 220127 и тд.. Это однофазный движок с двумя всего обмотками..Никакой звезды там нет и быть не может.. Просто автору все подай ублюце с голубой кайомкой..хоть бы тестер в руки взял — промерял чего на клемнике.. Вон человек если хотел адекватный ответ услышать — так разобрал свой мотор до винтика — так что видно куда какой провод подходит, а этот квадраты малевича рисует — типо специалист поймет.. Так пусть сам его и подключает..

Злой вы какой то. Вот где логика: Если бы я сам разбирался я бы сюда вопросы не задавал, да и тестера у меня нет. А на схеме «Малевича» черным нарисована клеммная колодка двигателя на четыре гнезда (на фото видно), серый провод «ноль», красный фаза (в одном гнезде колодки выходят (или входят) два провода фаза и провод на конденсатор) второй провод с конденсатора заходит в другое гнездо. И с последнего гнезда выходит бесхозный синий провод (вопрос зачем он нужен?) Я думал нарисую понятней будет чем на пальцах объяснять (. рисовал)

Если двигатель разобрать то там ничего интересного нет, середина выпала на двух подшипниках и все как на фото, щеток там нет, и тонкие провода от колодки прямо в катушку уходят. Двигатель рукой крутится свободно, но при включении начинает гудеть и чуть-чуть пробует крутится в одну сторону (рукой прокрутить тяжело). Бетономешалка стоит 220$, новый двигатель у нас 130? если бы 30$ я бы даже вопросов не задавал

Бетономешалка схема электрическая подключения мотора

Бетономешалка электрическая уже давно стала неотъемлемой частью любой стройки. Причем, не только у профессиональных строителей, но и в частных домохозяйствах.

К сожалению, далеко не все строители по убеждению или по необходимости знают, как правильно выбрать этот механизм. Иногда можно встретить на дачном участке очень большие или наоборот очень маленькие бетономешалки, которые либо работают вхолостую, либо очень быстро выходят из строя из-за перегрузки.

В связи с этим, мы решили разобраться с вопросом: как правильно выбрать бетономешалку, и на что обратить особое внимание перед покупкой?

Виды бетономешалок

Прежде всего, давайте разберемся, какие виды бетономешалок вообще бывают. За прошлый век было создано огромное количество этих устройств для самых разных целей.

Но нас в первую очередь интересуют передвижные устройства не очень большой емкости. Не очень большая емкость — это до 300 литров.

Прежде всего, такие устройства различаются по принципу действия. Существуют так называемые электробетономешалки принудительного и гравитационного типа.

Бетономешалки принудительного действия, имеют неподвижный барабан и устройство типа миксера, который перемешивает раствор в барабане.

Такие устройства обеспечивают очень качественное перемешивание растворов, но имеют и массу недостатков.

К таковым можно отнести сложность изымания раствора, хотя в некоторых моделях производители очень успешно решили эту проблему.

Но главной проблемой таких бетономешалок, является малый размер фракции, который они способны перемешивать.

То есть, в такую машинку нельзя добавить гравий, да и крупные куски щебня для нее могут стать проблемой.

В связи с этим, такой тип бетономешалок правильнее называть растворосмесителями.

Для частного строительства, большую популярность приобрела гравитационная бетономешалка.

Дабы на раствор не влияли центробежные силы, внутри барабана имеются лопатки.

Качество перемешивания у таких устройств на порядок хуже.

Но в такой смеситель можно добавлять стройматериалы практически любых размеров.

Кроме того, специальные опорожняющие механизмы позволяют достаточно просто извлекать раствор.

Ну и, конечно, цена таких изделий играет немаловажную роль. Ведь такие смесители на порядок дешевле.

Исходя из всего этого, в последующих главах нашей статьи мы будем рассматривать именно гравитационный тип бетономешалки — как более распространенный и менее прихотливый.

Стадии выбора смесителя бетона

Определившись с типом устройства, можно приступать к выбору самой смесительной машины

И здесь есть целый ряд параметров, на которые обязательно стоит обратить внимание

Конструкция бетономешалки

Прежде всего, давайте разберемся с конструкцией изделия. Ведь здесь возможны варианты, и именно от выбора конструкции во многом зависит удобство пользования и возможность выполнения поставленных задач.

Одним из самых главных параметров, является объем бака смесителя. Здесь все зависит от необходимого нам объема раствора.

  • Изделие до 100 литров подойдет для мелкого строительства – залить небольшую дорожку, построить гараж или беседку.
  • При строительстве дома, необходимо выбирать модели от 100 до 150 литров. Они способны приготовить за раз от 60 до 100 литров раствора. Да-да, мы не ошиблись — бетономешалка на 130 литров не способна приготовить за раз 130 литров раствора. В лучшем случае, это будет 100 литров. Это обусловлено тем, что заполняемость изделия раствором для смешивания не должна превышать в различных моделях от 70 до 85%.

Изделия от 150 до 300 литров — это уже практически профессиональные модели, которые больше подают для специализированных бригад. Хотя, если вы работаете не один, то вполне возможно и вам потребуется такая модель. Ведь понятное дело, что чем больше объем бетономешалки, тем большее количества раствора она способна приготовить за день.

Следующим принципиальным вопросом является тип привода. От него зависит не только конструкция, но и то, какой электродвигатель на бетономешалку нам необходимо поставить. Существуют редукторные и венцовые бетономешалки.

Редукторные бетономешалки электрические, имеют двигатель, установленный в нижней части емкости. Двигатель через редуктор жестко закреплен с емкостью. И при вращении двигателя вращается и сама емкость.

Как рассчитать емкость конденсатора для однофазного двигателя

При выборе и подключении конденсатора к однофазному двигателю, многое зависит от того, в каком именно режиме будет работать двигатель:

  • При подключении пускового конденсатора и дополнительной обмотки электродвигателя, емкость конденсатора рассчитывается по следующему принципу: 70 мкФ на 1000 Вт мощности двигателя;
  • Общая ёмкость рабочего и пускового конденсаторов должна рассчитываться так: 1 мкФ на 100 Вт мощности. В этом случае рабочий конденсатор остаётся включённым во время работы электродвигателя.

Теперь что касается рабочего напряжения конденсаторов для подключения однофазного электродвигателя. В большинстве случае вполне хватит конденсатора с напряжением от 450 Вольт. Тем не менее, если было замечено, что электродвигатель сильно греется в процессе работы, то следует уменьшить ёмкость рабочего конденсатора.

Источник

Бетоносмеситель электрический – разбираемся в деталях!

Если вдуматься, то что в бетономешалке сложного? На самом деле, это довольно простое устройство – настолько простое, что смастерить его самостоятельно не составит никакого труда даже человеку, далекому от техники. Причем готовый агрегат осилит даже немалые объемы работы – главное, правильно подобрать нужные детали. Бетоносмеситель может быть как электрический, так и ручной. Вопросу, как сделать ручную бетономешалку, уже посвящена целая статья с подробной инструкцией, поэтому мы остановимся на электрическом аппарате.

В хозяйстве же пригодится и первый, и второй, ведь не всегда на место строительства удобно подвести электричество. Принцип действия агрегата, изготовленного своими руками, ничуть не отличается от принципа работы бетоносмесителя, приобретенного в магазине – вы можете даже скопировать некоторые наработки конструкторов и воплотить их в самодельном агрегате. В основе конструкции также будет большая бочка-барабан, крутящаяся вокруг своей оси и таким образом перемешивающая ингредиенты. То есть делать вы будете бытовой бетоносмеситель гравитационного типа.

Один этап

Теперь поговорим о других типах асинхронных электродвигателей. Это однофазные конденсаторные машины переменного тока. У них две обмотки, из которых после запуска работает только один из них. Такие двигатели имеют свои особенности. Рассмотрим их, используя модель ABE-071-4C в качестве примера.

По-другому они также называются асинхронными двигателями с разделенной фазой. У них есть еще одна обмотка на статоре, вспомогательная обмотка смещена относительно основной. Запуск осуществляется с использованием фазосдвигающего конденсатора.

Однофазная схема асинхронного двигателя

Из диаграммы видно, что электрические машины ABE отличаются от своих трехфазных аналогов, а также от однофазных блоков коллектора.

Всегда внимательно читайте, что написано на теге! Тот факт, что три провода выводятся, вовсе не означает, что это для подключения

к 380V. Просто сжечь хорошую вещь!

Готовим все необходимое для сборки бетономешалки

Конструкция оборудования для замеса бетона, работающая от двигателя стиральной машины, особых сложностей не имеет. В нее входят три основных элемента – емкость для замеса бетона, основа, на которой монтируется бетономешалка, и электрический двигатель.

Выбирая подходящие материалы и комплектующие, следует представлять, какие размеры бетономешалки вам необходимы. Большая бетономешалка будет отличаться вместительной емкостью для замеса бетона, но для ее работы потребуется двигатель с большим показателем мощности, а от стиральных машин вы таких не найдете. Да и в багажник машины вы такую установку не поставите, для ее перевозки придется арендовать небольшой грузовик, что потребует дополнительных расходов. Поэтому рекомендуется монтировать бетономешалку с небольшой емкостью, используя для этого стиральную машину Малютка.

Первый этап – подготовка необходимых инструментов. Для работы потребуются электродрель и ступенчатое сверло, болгарка с отрезным кругом по металлу, сварочный аппарат, наборы отверток, напильников и гаечных ключей, плоскогубцы.

Теперь следует подготовить все материалы:

  • емкостью для бетономешалки может быть барабан от стиральной машины, в котором запаяны все отверстия, либо бак. Некоторые умельцы в качестве емкости устанавливают старые фляги либо бидоны;
  • основным элементом считается двигатель от стиральной машины, который приводит бетономешалку в движение;
  • стальной уголок, размеры которого составляют 5 на 5 см. Из него будет формироваться основание под будущую бетономешалку;
  • внутренние запчасти от старых стиральных машин марки Сибирь, Ока либо Вятка. Некоторые элементы разрешается использовать от стиральных агрегатов с вертикальной загрузкой;
  • пара колес. Их можно взять от тачки или тележки. Главное условие – они должны выдержать солидный вес и обладать способностью перемещать бетономешалку по строительной площадке;
  • стальной стержень на 45 мм. Из него предстоит изготовить колесную ось;
  • полоски металла, ширина которых равна 5 см, толщина – 4 мм;
  • кусок трубы диаметром в 3 см.

Мощность электродвигателя бетономешалки

Подобные бетономешалки оснащаются электродвигателем мощностью около 1000Вт, скорость вращения ротора электродвигателя без передаточного соединения с редуктором, — составляет примерно 2800 об.мин.

Скорость вращения барабана бетономешалки составляет около 27 об.мин., — то есть скорость вращения ротора электродвигателя преобразовывается через передаточный механизм редуктора бетономешалки.

Электродвигатель для бетономешалки СБР-100, СБР-120

Неисправности бетономешалки

К основным причинам неисправностей бетономешалки можно отнести:

  • перегорание обмоток статора электродвигателя;
  • пробой обкладок конденсатора;
  • неисправность выключателя;
  • разрыв провода в сетевом кабеле;
  • разрыв в контактном соединении провода с выключателем;
  • разрыв провода в контактном соединении со штепсельной вилкой

и другие причины.

Замена электродвигателя — и его подключение

Начнем с того, что обмотка статора асинхронного однофазного электродвигателя состоит из:

  • пусковой обмотки;
  • рабочей обмотки.

Как определить, где пусковая обмотка статора электродвигателя по выведенным наружу проводам и где рабочая обмотка статора?

— Это тоже является одной из основ при подключении электродвигателя.

В пусковой обмотке статора электродвигателя, — значение сопротивления будет больше, чем у рабочей обмотки статора электродвигателя.

Так к примеру в пусковой обмотке при измерении, сопротивление будет 30 — 35 ом, в рабочей обмотке значение сопротивления будет составлять 10 — 13 ом.

Типы электродвигателей применяемые в бетономешалках, — относятся к асинхронным электрическим машинам , как их иначе принято называть в разделе науки по электротехнике.

Выпускаемые модели — различные от разных производителей такой продукции. Цифровое обозначение допустим такой модели бетономешалки как СБР-120, означает допустимую емкость приготовления жидкого раствора, то есть данная бетономешалка рассчитана на допустимое перемешивание, приготовление бетонного раствора емкостью — 120 литров.

Итак, к примеру мы столкнулись с такой проблемой, — в бетономешалке вышел из строя электродвигатель. В этом случае мы можем заменить электродвигатель на новый либо отдать в ремонт электродвигатель для устранения его неисправностей и установить этот же самый электродвигатель.

Устранение неисправности электродвигателя — такой как перемотка обмоток статора электродвигателя, занятие трудоемкое и практически в домашних условиях не выполнимо. Здесь необходимо учитывать:

  • количество витков медной проволоки для каждой обмотки статора электродвигателя;
  • сечение медной проволоки.

Чаще всего такие работы по перемотке статора электродвигателя — выполняются отдельными специалистами по этой специализации.

Как самому подключить электродвигатель при его замене? — Это и является одной из основ в изложенной теме. Ведь при неправильном подключении электродвигателя — труды будут напрасны, электродвигатель опять же может перегореть.

( 2 оценки, среднее 4.5 из 5 )

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
