Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе генератора:

  1. Вышел из строя диодный мост. Специалисты рекомендуют менять выпрямитель целиком, в сборе. При необходимости вы можете поменять и отдельные диодные элементы, но в данном случае их нужно будет правильно запрессовать в фиксатор, данная процедура требует навыков.
  2. Повреждение шкива либо его износ. Ремонту такая неисправность не подлежит, устройство придется менять.
  3. Износ щеток или коллектора. Если речь идет об износе, то процедура ремонта заключается в замене вышедших из строя элементов.
  4. Замыкание витков обмотки статора. В данном случае можно попытаться заново перемотать обмотку, но это очень кропотливая операция и справиться с ней сможет не каждый. Придется потратить достаточно времени, при этом не факт, что вы сможете добиться желаемого результата.
  5. Выход из строя подшипника. Как правило, такая проблема также связана с износом детали, поэтому неисправности такого рода решаются путем замены.
  6. Выход из строя регулятора напряжения. Деталь также надо менять.
  7. Повреждение проводки электроцепи. Поврежденные участки цепи следует восстановить путем замены проводов.
  8. Износ ремня генератора Волга или Газель. Об износе могут свидетельствовать следы трещин и прочих повреждений на структуре ремешка. Ремонту такая неисправность также не подлежит, ремешок следует менять (автор видео — Алексей Наджафо).

Инструкция по разбору

Вкратце о том, как демонтировать и разобрать узел:

  1. Сначала отключается зажигание, открывается капот и отсоединяются клеммы от АКБ.
  2. Затем необходимо отключить провода питания от генераторной установки.
  3. Используя натяжное устройство, необходимо ослабить натяжение ремешка и демонтировать его.
  4. Далее, выкручиваются два винта, которые фиксируют узел к кронштейнам, после чего устройство снимается.
  5. Теперь приступаем к разбору. Сначала демонтируем защитный кожух и извлекаем реле регулятора, оно снимается вместе с щеточным узлом, от реле нужно отключить провод.
  6. Далее, необходимо выкрутить четыре стягивающих болта и произвести демонтаж задней крышки со статорным механизмом.
  7. Теперь вам нужно отключить фазные контакты обмотки из выпрямительного устройства и произвести демонтаж статорного устройства. Извлекаются все необходимые для замены и ремонта составляющие конструкции, сборка производится в обратной последовательности.

Загрузка …

Схема охлаждения ГАЗ 31105

Схема охлаждения на «Волге» ничем не отличается от схемы на любом другом современном легковом автомобиле. В радиатор СО заливается антифриз, который с помощью водяного насоса гоняется по малому или большому кругу. Пока ДВС еще не разогрет, движение ОЖ в системе ограничивает термостат. Он перекрывает дорогу жидкости, заставляя ее двигаться по малому кругу.

Подробная схема системы охлаждения Волги 31105

Вентилятор охлаждения

Для подачи холодного воздуха на радиатор «Волга» оснащается вентилятором. Всего на этих машинах предусмотрено два вида вентиляторов:

  • С постоянным обдувом в виде крыльчатки. Крыльчатка крепится к помпе и вращается вместе с водяным насосом во время работы двигателя;
  • Электрический вентилятор. Он оснащается датчиком и включается только при достижении определенной температуры ОЖ.

Практически на всех моделях 31105 устанавливается электрический вентилятор охлаждения, крыльчаткой оснащаются только автомобили с двигателем ЗМЗ 402, а таких машин совсем мало.

Электровентилятор на 31105 обычно срабатывает при температуре ОЖ от 98 до 104ºC (показания датчика), часто он включается на холостом ходу двигателя, когда машина стоит на месте. На трассе и на скорости, особенно в холодное время года, электровентилятор почти никогда не включается – поток воздуха с дороги успевает охладить радиатор.

Включением электромотора управляет блок управления двигателем, в схеме предусмотрено реле включения вентилятора. Но реле может выйти из строя, и некоторые владельцы авто в обход реле в электрическую цепь подключают тумблер. В случае, если температура поднимается до критической, а вентилятор так и не сработал, тумблером достигается принудительное включение электромотора.

Наиболее известные производители вентиляторов: «Пекар», Luzar, Bosch, Фенокс.

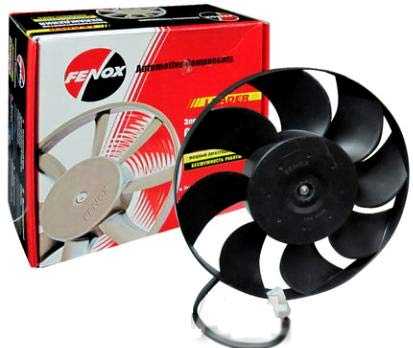

Вентилятор охлаждения от фирмы Фенокс

Водяной насос

Водяной насос обеспечивает циркуляцию ОЖ в системе охлаждения. Чтобы не перегреть двигатель, к выбору помпы для 31105 следует отнестись со всей ответственностью. Производителей запчастей сейчас очень немало, и не вся продукция достаточно качественная.

Источник

Возможные причины неисправности дворников

Неисправность очистителя стекла влечет за собой риск создания аварийной ситуации на дороге во время непогоды. Поэтому необходимо вовремя устранять неполадки и причины их возникновения.

Электросхема дворников Газели

Типичные неполадки устройства следующие:

  1. При включении дворники не работают: не щелкает реле, не работает электродвигатель.
  2. Не работает подрулевой переключатель.
  3. Реле срабатывает, но не функционирует электродвигатель.
  4. Работает реле и моторчик, а щетки не двигаются либо перемещаются по неправильной траектории.
  5. Не работает прерывистый режим.
  6. Медленная работа.

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.

Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.

Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.

Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.

Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.

Конденсатор также выполняет функцию снижения радиопомех.

Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

  • корпус, в который заключена вся конструкция;
  • статорный механизм;
  • роторное устройство или якорь;
  • шкив и крыльчатка;
  • выпрямительный блок или диодный мост;
  • два подшипниковых устройства, на которых вращается ротор;
  • щеточный механизм;
  • регулятор напряжения.

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

  1. Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
  2. Активируйте оптику – дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
  3. Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки – замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.

ГАЗ 31 (3110 — 406 движок) › Бортжурнал › Трёхуровневый реле-регулятор напряжения 67.3702-02

Привет!

Обратил внимание, что напряжение на аккумуляторе на холостых оборотах 12,8 В. Учитывая то, что я редко совершаю длинные поездки, аккумулятору этого явно не хватало для зарядки. В итоге каждые два месяца приходилось снимать его для зарядки

Случайным образом наткнулся на статейку про трёхуровневый регулятор напряжения

В итоге каждые два месяца приходилось снимать его для зарядки. Случайным образом наткнулся на статейку про трёхуровневый регулятор напряжения.

Трёхуровневый регулятор напряжения. Основные характеристики: Напряжение настройки — Три уровня: 13,6 V — низкое- 14,2 V — номинальное- 14,7 V — высокое. Генераторы 3002.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701

Его номер 67.3702-02, где последние две цифры (02) обозначают исполнение щёточного узла для разных генераторов. Приобрёл такую штуку, смонтировал. Никаких сложностей по установке нет.

Установка регулятора напряжения

— Извлечь из генератора штатный щеточный узел с регулятором напряжения. — Установить щеточный узел комплекта в генератор и надежно закрепить. — Установить регулятор напряжения в удобном месте отверстием основания на свободную шпильку «массы», очищенную от грязи и ржавчины, и надежно закрепить. — Переключатель уровня регулируемого напряжения установить в одно из трех положений в зависимости от условий эксплуатации.

Регулировка напряжения

— Положение переключателя «min» — для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.); — Среднее положение переключателя – для работы при температуре окружающей среды от 0ºС до 20ºС; — Положение переключателя «max» — для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.

Перейдём к испытаниям.

Первый режим — минимум. Сразу хочу предупредить, что переключать лучше на заглушенном авто для исключения выхода из строя регулятора.

Полный размер13,45 В. Немного ниже, указанного в инструкции (13,6В).

Средний режим.

Полный размерЗдесь всё чётко.

А теперь максималка.

Полный размерДаже немного выше указанного.

Это были измерения без нагрузки на холостых оборотах. Проверим просадку напряжения с включенным ближним светом.

Полный размерПросадка всего 0,09В. Просто отлично.

— фары светят ярче — стеклоочистители стали двигаться бодрее — вентилятор печки крутит быстрее (поток воздуха увеличился) — мощнее искра (по ощущениям машина стала резвее и экономичнее) — аккумулятор уже два года не заряжаю

Два года — полёт нормальный. Хотя мой знакомый ставил такую штуку на ВАЗ, через месяц уже не работал, выдавал 18 В. Всё зависит от качества, мне повезло.

Случай №10. Прочие ремонтные работы

Любые манипуляции вблизи электропроводки автомобиля желательно осуществлять при отключенной от аккумулятора клемме. Это надо делать для того, чтобы не случилось короткого замыкания, если:

  • при отворачивании закисшего болта у вас сорвется рука, и вы оторвете какой-то плюсовой провод, который по закону подлости поспешит прикоснуться к массе автомобиля;
  • ключ, болт, отвертка и прочие металлические предметы упадут случайно на оголенный участок плюсового провода, и замкнут собой цепь на массу;
  • при ремонте вы обнаружите, что неплохо было бы очистить от окислов и ржавчины какой-либо контакт, который в открученном состоянии из-за упомянутой выше эластичности возьмет, да и… Ну вы уже знаете.

В остальных случаях, например, при подкачке шин, клеммы можете оставить в покое. Особенно, если вы собираетесь подкачивать их при помощи компрессора, включаемого в розетку прикуривателя.

Схожий материал

Ремонт и обслуживание газ 3110 – советы автомобилистов по ремонту и проведению тюнинга

Модернизация, тюнинг, ремонт и обслуживание автомобиля ГАЗ 3110

Для многих автовладельцев ремонт и обслуживание ГАЗ 3110 является очень важным моментом, так как данное транспортное средство некоторые автолюбители считают почти что идеальным «железным конем». Некоторые из них даже делают тюнинг Волга ГАЗ 3110, фото которого выкладывают в интернет и надо сказать, что многие на этом поприще добиваются значительных успехов.

В то время когда одни автовладельцы лишь меняют диски на ГАЗ 3110, другие делают кардинальные изменения, в чем можно убедиться, просматривая фото тюнинга Волги ГАЗ 3110. Хотя стоит согласиться, что даже заменив одни только диски на авто ГАЗ 3110 можно уже немного преобразить внешность этой машины. Но как уже было сказано, автовладельцы бывают разными и если одни не решаются на кардинальную переделку, то другие делают глобальный тюнинг своих машин с такой же периодичностью, что и ремонт и обслуживание Волги ГАЗ 3110.

Как показывает практика, переделкам в Волге 3110 чаще всего подвергаются фары, диски, салон и панель приборов. Именно панели приборов и следует уделить наибольше внимания, так как она в любой машине считается тем элементом, на который седоки видят чаще всего. К тому же штатная панель приборов может выходить из строя и чтобы исправить ситуацию необходима ее модернизация. Ну а чтобы добиться этого, нужно подумать, как снять панель приборов на ГАЗ 3110.

Для этой цели следует взять перчатки, набор отверток и торцевых ключей, а также руководство по эксплуатации машины. Затем придется установить авто на ровной поверхности, включить стояночный тормоз, заглушить и, открыв капот снять минусовую клемму с аккумуляторной батареи. Дальше можно открыть крышку консоли, чтобы оттуда достать все, что там находится, так как на дне находятся два самореза, их и нужно открутить, используя торцевой ключ на 8. На боках консоли можно увидеть две решетки из пластика их придется щелкнуть отверткой. Затем поддеваем вставку консоли, прикрепленную к торпедо, и аккуратно вынимаем чехол рычага КПП из пазов. Откручиваем ручку и, сдвинув пластиковый фиксатор можно снять чехол. Дальше необходимо вывернуть саморезы, удерживающие вставку консоли и вытащить ее. Затем придется отвернуть две гайки и саморез, тогда внутри можно будет найти клипсы, соединяющие провода, их следует отсоединить, после чего отжав консоль вниз, ее можно будет снять.

Вынуть правую подставку торпедо можно будет после откручивания саморезов. Следует демонтировать обивку передка, предварительно открутив саморезы. Дальше надо открутить саморезы накладки блока предохранителей, чтобы вынуть сам блок. Предварительно пронумеровав штекерные колодки их можно отсоединить. Затем снимаются накладки передних стоек, производится демонтаж кожуха руля.

Чтобы снять панель приборов на Волге ГАЗ 3110 придется также отсоединить усилитель, удерживающий торпедо, вывернув ключом два нижних болта. Отключаем колодку, идущую к замку зажигания и открутив четыре болта можно опустить руль на водительское кресло. Дальше снимается облицовочная часть панели приборов, предварительно открутив болты. Пластиковый ободок аккуратно вытаскивается, после чего снимается и приборная панель.

Помимо модернизации Волги, ее владельцам еще часто приходится сражаться с различными неисправностями. А, как известно, одно из самых проблемных мест машины ГАЗ 3110 – отопитель салона

Если на этой Волге плохо работает печка, то, как советуют владельцы в первую очередь нужно обратить внимание на участок соединения нижней части отсека мотора и радиатора. Как правило там находится щель, которая и становится основной причиной плохой работоспособности печки

Если вы и у себя обнаружите данную щель, то ее надо заделать силиконовым термостойким герметиком.

Отопитель салона ГАЗ 3110 имеет еще одну проблему, и она кроется в его конструкции. Из-за неплотностей около заслонки, в салон может попадать часть холодного воздуха, который сначала проходит под направляющей, затем под радиатором и идет к вентилятору. Решается данная неприятность наклеиванием плотного поролона.

Случай №3. Мойка моторного отсека

Здесь все более или менее однозначно, и особых споров по этой теме не наблюдается. Любой автолюбитель на интуитивном уровне понимает, что вода и электричество – вещи опасно несовместимые. Поэтому клеммы с АКБ во время мойки подкапотного пространства снимают почти все. Особенно это надо делать, когда двигатель моется при помощи аппарата высокого давления, что крайне не рекомендуется. Струя воды под высоким давлением может «протиснуться» даже в самые заизолированные места, и устроить там если не короткое замыкание, то неприятную утечку тока точно.

Исключением являются те случаи, когда мотор моется по всем современным правилам – без применения аппарата высокого давления и содержащей токопроводящих солей воды. Например, парогенератором, заправленным дистиллированной водой. При такой очистке моторного отсека клеммы с аккумулятора снимать вовсе необязательно. Изоляцию повредить невозможно, оторвать что-либо тоже. Да и дистиллированная вода ток не пропускает совсем.
