Подключение генератора змз 406 инжектор. азы обслуживания и ремонта генератора на газелях

Генератор 2022.3771 на УАЗ-3151х с двигателем ЗМЗ-402

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке.

Устройство генератора


Повторюсь, на более старых моделях более правильным является подключение мощных нагрузок непосредственно на генератор. Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку. Чем выше обороты, тем больше ЭДС, а значит, напряжение может вырасти до недопустимых значений. Даю нагрузку: дальний, печка, обогрев стекла, еще аварийку включил. Чем выше обороты, тем больше ЭДС, а значит, напряжение может вырасти до недопустимых значений. Стрелка собственного вольтметра должна быть на зеленой шкале.

Так как ременная передача обеспечивает еще вращение водяного насоса, при слишком сильной натяжке генераторного ремня появляется шум подшипников помпы и самого генератора. Устройство, которое поддерживает напряжение на одном уровне называется регулятор напряжения. Генератор 90А на УАЗ — Г287

Разборка

В данном разделе описан поэтапный процесс, который поможет правильно разобрать генератор «Газели».

Итак, для начала необходимо снять с корпуса пластиковую защитную крышку. Затем открутить блок щеток и регулятор напряжения, предварительно отсоединив от него проводку. Далее следует выкрутить четыре стяжных шпильки корпуса генератора и демонтировать крышку корпуса совместно со статором. Затем, отсоединив клеммы обмотки от диодного моста, нужно снять статор, а при надобности и сам диодный мост.

Далее снимаем с вала приводной шкив и крышку с подшипником ротора.

Осуществить процесс диагностики деталей генератора можно при помощи измерительных приборов: Э236 или специальной контрольной лампочки.

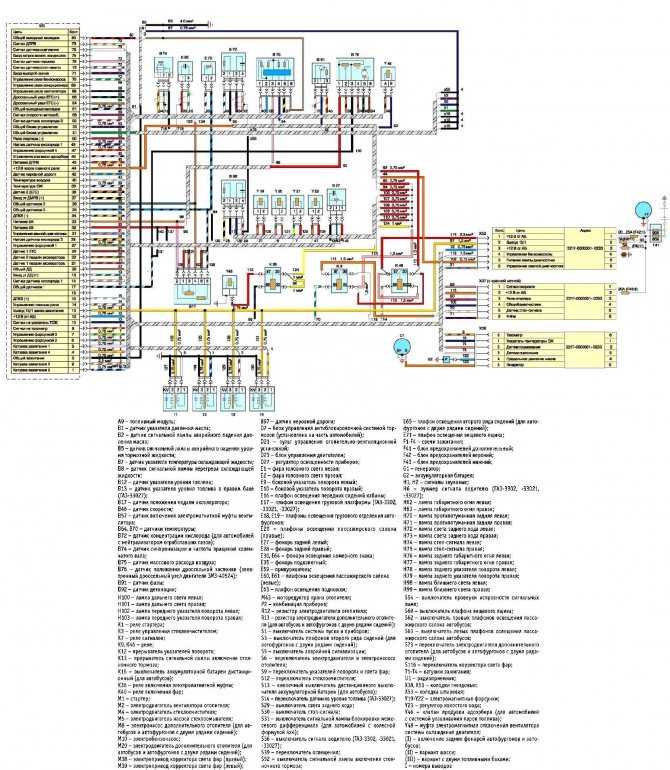

Схема генератора на «Газель» с двигателем 402

Схема отличается тем, что в ней для контроля за работой генератора применяется воль Амперметр

При включении зажигания, ток от аккумулятора идет через контакты замка зажигания, с точки 151, на щетку, далее через обмотку ротора на внешний регулятор (который стоит в стороне от генератора). На клемму + регулятора с точки 151 приходит отдельный провод, плюс с этого провода, открывает регулятор напряжения и ток ротора проходит на массу. Этот ток намагничивает ротор. Двигатель заводится, ротор генератора начинает вращаться, и его магнитное поле возбуждает ЭДС в обмотке генератора. Уже на холостых оборотах генератор начинает давать напряжение. Аккумулятор становится потребителем и начинается зарядка, обмотка возбуждения генератора питается по той же цепи, только теперь не от аккумулятора, а от выхода генератора. При подключении внешних потребителей, все питается от генератора.

Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе генератора:

  1. Вышел из строя диодный мост. Специалисты рекомендуют менять выпрямитель целиком, в сборе. При необходимости вы можете поменять и отдельные диодные элементы, но в данном случае их нужно будет правильно запрессовать в фиксатор, данная процедура требует навыков.
  2. Повреждение шкива либо его износ. Ремонту такая неисправность не подлежит, устройство придется менять.
  3. Износ щеток или коллектора. Если речь идет об износе, то процедура ремонта заключается в замене вышедших из строя элементов.
  4. Замыкание витков обмотки статора. В данном случае можно попытаться заново перемотать обмотку, но это очень кропотливая операция и справиться с ней сможет не каждый. Придется потратить достаточно времени, при этом не факт, что вы сможете добиться желаемого результата.
  5. Выход из строя подшипника. Как правило, такая проблема также связана с износом детали, поэтому неисправности такого рода решаются путем замены.
  6. Выход из строя регулятора напряжения. Деталь также надо менять.
  7. Повреждение проводки электроцепи. Поврежденные участки цепи следует восстановить путем замены проводов.
  8. Износ ремня генератора Волга или Газель. Об износе могут свидетельствовать следы трещин и прочих повреждений на структуре ремешка. Ремонту такая неисправность также не подлежит, ремешок следует менять (автор видео — Алексей Наджафо).

Инструкция по разбору

Вкратце о том, как демонтировать и разобрать узел:

  1. Сначала отключается зажигание, открывается капот и отсоединяются клеммы от АКБ.
  2. Затем необходимо отключить провода питания от генераторной установки.
  3. Используя натяжное устройство, необходимо ослабить натяжение ремешка и демонтировать его.
  4. Далее, выкручиваются два винта, которые фиксируют узел к кронштейнам, после чего устройство снимается.
  5. Теперь приступаем к разбору. Сначала демонтируем защитный кожух и извлекаем реле регулятора, оно снимается вместе с щеточным узлом, от реле нужно отключить провод.
  6. Далее, необходимо выкрутить четыре стягивающих болта и произвести демонтаж задней крышки со статорным механизмом.
  7. Теперь вам нужно отключить фазные контакты обмотки из выпрямительного устройства и произвести демонтаж статорного устройства. Извлекаются все необходимые для замены и ремонта составляющие конструкции, сборка производится в обратной последовательности.

7.2. Генератор

7.2.1. Особенности конструкции

1 – аккумуляторная батарея;2 – генератор;3 – монтажный блок;4 – выключатель зажигания;5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов «Минус» аккумуляторной батареи всегда должен соединяться с «массой», а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они выйдут из строя.Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на выводе«В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением вывода «В+» генератора с «массой». При этом через вентили протекает значительный ток, и они выходят из строя. Проверять генератор можно только с помощью амперметра и вольтметра.Вентили генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для вентилей напряжение и они при проверке будут пробиты (произойдет короткое замыкание).Запрещается проверка электропроводки автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток.При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи. Генератор типа 94.3701 – переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода). На части автомобилей может быть установлен генератор ААК–5102 производства Словении. Этот генератор по своим характеристикам и установочным размерам взаимозаменяем с генератором 94.3701, но имеет некоторые отличия в устройстве узлов и деталей. В данной главе описывается генератор 94.3701.

Статор и крышки 10

и11 (рис.Генератор 94.3701) стянуты четырьмя винтами. Вал ротора 19 вращается в подшипниках20 и25 , которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца27 .

Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком, прикрепленным к крышке 10

. Электронный регулятор8 напряжения объединен в один блок со щеткодержателем и крепится также к крышке10 .

Схема соединений генератора показана на рис. Схема соединений системы генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 5

, расположенную в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя – гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в полнакала говорит о неисправностях.

После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства ВАЗ–2110 не используется.

Техническая характеристика генератора типа 94.3701

Как Натянуть Ремень Генератора На Газели ~ AVTO-MELVIN.RU

Проводим замену ремня генератора на Газели

Обрыв ремня генератора частая неувязка на Газели

Если это происходит на вашей Газели с завидной регулярностью, для вас следует направить внимание на эту делему и перед подменой ремня попробовать узнать, в чём же фактически причина нередких обрывов

Кроме тех случаев, когда менять ремень приходится после 150 — 200 тыщ пробега либо на плановом ТО, сама ситуация, когда он рвётся, является ненормальной

Если это происходит на вашей Газели с завидной регулярностью (по последней мере почаще 1-го раза в 50000 км пробега), для вас следует направить внимание на эту делему и перед подменой попробовать узнать, в чём же фактически причина нередких обрывов. Может быть несоосно установлены шкивы либо недостаточно очень натягивается ремень после установки

Замена натяжителя ремня газель ЗМЗ 405

по сути использовать высокотемпературную смазку для подшипника ролика предпочтительней, литол скло.

Итак, ремень куплен, перейдём к операции его установки. Отметим, что работать лучше в перчатках, потому что в интересующей нас зоне огромное количество острых углов, а если подмену мы производим прямо на трассе, то некие агрегаты под капотом могут не успеть остыть.

Сперва лучше сходу демонтировать переднюю панель и облицовку радиатора. Места под капотом незначительно и лучше очень облегчить для себя условия работы. С помошью ключа на 12 отвернём по паре болтов на обеих сторонах панели и при помощи ключа на 10 один болт конкретно под замком капота. Декоративная решётка приверчена ещё 2-мя болтами снизу. Снятую решётку и панель ставим рядом (так далековато, как позволяет трос замка).

Сейчас при помощи ключа на 12 ослабим на генераторе винт ременного натяжителя, вооружившись подходящим воротком, сдвигаем генератор

к движку. Таким макаром мы ослабилиремень (если, естественно он не порвался ранее). Сейчас нужно ослабить гайку ролика натяжителя и гайку самого натяжителя и двинуть ролик к движку и снимаем ремень.

Если вкупе с ремнём генератора мы меняем и другие, то скидываем ремень вентилятора со шкива на коленвале, осторожно продеваем его меж лопастями вентилятора. Позже так же демонтируем ремень водяного насоса

Далее просто устанавливаем новые и натягиваем их. Наконец, возвращаем на место переднюю панель и решётку радиатора — замена произведена, можно отправляться в путь.

avto-melvin.ru

Снятие и установка генератора на автомобиле Волга ГАЗ 31105

Инструменты:

  • гаечный ключ рожковый 10 мм
  • гаечный ключ рожковый 12 мм
  • вороток под торцевую насадку 3/4″
  • насадка на вороток 12 мм
  • насадка на вороток 13 мм
  • насадка на вороток 14 мм

1. Прежде чем снять генератор с автомобиля Волга ГАЗ 31105, отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Отсоединяем от датчика массового расхода воздуха колодку жгута проводов.

2. Ослабив два хомута снимаем воздухоподводящие шланги вместе с датчиком массового расхода воздуха.

3. Снимаем ремень привода вспомогательных агрегатов.

4. На генераторе 2502.3771 отсоединяем две колодки проводов от выводов «D» и «W» генератора.

5. На генераторах 9422.3771 и 3212.3771 отсоединяем колодку провода от вывода «D» генератора.

Далее порядок снятия для всех генераторов одинаковый. 6. Снимаем защитный чехол с вывода «В+» генератора.

7. Ключом «на 10» отворачиваем гайку крепления.

8. Снимаем наконечник провода с вывода «В+» генератора.

9. Головкой «на 13» отворачиваем гайку болта крепления генератора к нижнему кронштейну, удерживая болт от проворачивания ключом «на 12». Вынимаем болт.

10. Головкой «на 12» ослабляем стяжной болт проушины верхнего кронштейна генератора.

11. Ключом «на 13» отворачиваем гайку болта крепления генератора к верхнему кронштейну, удерживая болт от проворачивания ключом «на 12» (при необходимости генератор можно снять вместе с кронштейном, отвернув два болта крепления кронштейна к двигателю головкой «на 14»).

12. Вынимаем болт (чтобы не потерять втулку, вынимаем ее из проушины кронштейна вместе с болтом).

13. Снимаем генератор.

Примечание:

При установке генератора на автомобиль Волга ГАЗ 31105 удобнее сначала закрепить его к верхнему кронштейну. Вставляем болт в проушины передней крышки и кронштейна генератора, наживляем на него гайку. Аналогично крепим генератор к нижнему кронштейну, затягиваем гайки болтов крепления генератора, а затем стяжной болт проушины верхнего кронштейна. Надеваем ремень привода вспомогательных агрегатов и регулируем его натяжение.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Газ 3110. Ремонт генератора. Волга

Произвести ремонт генератора самостоятельно сложно и нецелесообразно, так как для определения его исправности и соответствия его характеристик потребуется специальный стенд.

ПРИМЕЧАНИЕВ процессе электрических проверок генератора, особенно на ступени выпрямления, используемое оборудование не должно вырабатывать напряжение выше 14 В, чтобы избежать риска разрушения некоторых компонентов.

Поэтому ремонт генератора лучше доверить квалифицированным специалистам на СТОА , где можно также заменить генератор из обменного фонда. Такой генератор на 50% будет дешевле нового.

Однако, прежде чем заменять генератор, можно провести некоторые проверочные работы.

Проверка регулятора напряженияна автомобиле Для проверки регулятора напряжения, необходимо иметь вольтметр постоянного тока со шкалой до 15 — 30 В класса точности не хуже 1,0.

Проверку регулятора напряжения, установленного на автомобиле, проводите в следующем порядке:

  • запустите двигатель и дайте ему поработать около 15 мин на средней частоте вращения;
  • с помощью вольтметра замерьте напряжение между клеммой «30» и «массой» генератора;
  • напряжение должно находиться между 13,3 — 14,6 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить. Кроме этого необходимо проверить состояние угольных щеток.

Проверка состояния угольных щеток

Хотя эту работу можно провести и при установленном генераторе, рекомендуется все же снять генератор с автомобиля.

Проверку состояния угольных щеток проводите в следующем порядке:

отверните болты крепления защитного кожуха и снимите его;
отверните два болта крепления регулятора напряжения;
осторожно выньте из корпуса генератора регулятор напряжения в сборе со щеткодержателем и щетками генератора;
проверьте состояние контактной части угольных щеток. Проконтролируйте подвижность щеток в щеточных направляющих, в случае необходимости почистите щеткодержатель с помощью трихлорэтилена.
измерьте длину «а» (рис

9.4) выступающих из щеткодержателя угольных щеток. Если их длина меньше 5 мм, то щетки следует заменить.

Новая угольная щетка имеет длину 12 мм, таким образом, можно узнать, насколько сильно сточились угольные щетки. Замена старых угольных щеток на новые означает замену всего регулятора напряжения в сборе со щетками и щеткодержателем, так как угольные щетки впаяны в щеткодержатель. Однако можно при желании самому припаять электрическое соединение новой угольной щетки.

Проверка ротора

Обмотка возбуждения генератора проверяется на обрыв и короткое замыкание. Подключите тестер (в режиме омметра) к контактным кольцам ротора (рис. 9.5). Тестер должен показывать сопротивление обмотки, равное 2,8 — 3,0 Ом.

Если тестер показывает большее сопротивление, то протрите смоченной в трихлорэтилене тряпочкой контактные кольца и зачистите их стеклянной шкуркой. Если в контактном кольце образовалась канавка глубиной более 1,5 мм, то кольцо нужно переточить на токарном станке.

Если же тестер указывает на обрыв (сопротивление «бесконечно большое»), прежде всего осмотрите места соединений обмотки возбуждения с контактными кольцами. Часто именно они являются причинами обрыва цепи возбуждения.

Тщательно пропаяйте эти соединения мощным (не менее 100 Вт) паяльником либо замените ротор.

Иногда контактные кольца проворачиваются относительно ротора, что тоже ведет к обрыву цепи возбуждения. Замените ротор или приклейте проворачивающееся кольцо к валу с помощью эпоксидного клея.

Причиной обрыва цепи возбуждения может быть также отсоединение провода от щетки. В этом случае замените ротор либо высверлите в торце щетки выемку диаметром, большим диаметра провода, залейте выемку клеем в смеси с опилками графита от неисправной щетки и вставьте провод.

Короткое замыкание в обмотке возбуждения проверяется присоединением одного щупа тестера (в режиме омметра) к контактному кольцу ротора, а другого — к ротору (рис. 9.6).

Характеристика генератора газ 3110 402 и 406 двигатель: схема подключения и проверка ремня

На автомобили с двигателями ЗМЗ-4025 и ЗМЗ-4026 устанавливают генераторы 16.3701 или 191.3701, неоснащенные встроенным регулятором напряжения.

Эти генераторы работают совместно с выносным транзисторным регулятором напряжения типа 13.3702-01 или 50.3702, имеющим электронную защиту от короткого замыкания в цепи обмотки возбуждения генератора.

Регулятор установлен в подкапотном пространстве и прикреплен к брызговику моторного отсека двумя гайками.

Регулятор обеспечивает напряжение зарядки аккумуляторной батареи 13,4 — 14,7 В при частоте вращения генератора 2800 — 12 000 мин -1 , соответствующей частоте вращения коленчатого вала двигателя 1400 — 6000 мин-1, нагрузке 5 — 40 А и температуре от -20 до +80 °С.

На клеммах «Ш» и «-» регулятора падение напряжения должно быть не более 1,6 В при токе 4 А в цепи обмотки возбуждения генератора и температуре +20 °С.

Перед проверкой регулятора убедитесь, что натяжение ремня генератора соответствует норме, а регулятор имеет хороший контакт с «массой» (при необходимости отрегулируйте натяжение ремня и подтяните гайки крепления регулятора к кузову).

Не следует подключать дополнительные потребители электроэнергии к цепи питания обмотки возбуждения генератора, так как в этом случае напряжение генератора сильно возрастает.

1. Перед проверкой регулятора напряжения проверьте состояние проводов и надежность соединений между генератором, регулятором напряжения и аккумуляторной батареей.

Следует учесть, что отсутствие зарядного тока может быть вызвано срабатыванием схемы защиты регулятора при коротком замыкании в цепи обмотки возбуждения генератора. При устранении короткого замыкания работа регулятора напряжения восстанавливается.

2. Регулятор напряжения можно проверить на автомобиле. Для этого нужен вольтметр постоянного тока с пределом измерения до 20 — 30 В и ценой деления 0,1 — 0,2 В.

Пустите двигатель и, поддерживая частоту вращения коленчатого вала двигателя 1700-2000 мин -1 , включите ближний свет фар. При этом сила тока зарядки по амперметру должна быть не более 10 А.

Если амперметр показывает силу зарядного тока выше 10 А, выключите ближний свет фар и габаритные огни.

Измерьте напряжение на клемме «+» аккумуляторной батареи, оно должно быть 13,9 — 14,6 В при температуре регулятора +20 °С. Если напряжение отличается от указанных значений значит, регулятор напряжения неисправен и его нужно заменить.

1. Отсоединяем штекерную колодку от регулятора напряжения.

2. Ключом «на 10» отворачиваем два болта крепления регулятора. Под каждым из болтов установлены наконечники «массовых» проводов

Снимаем и заменяем регулятор. Новый регулятор устанавливаем в обратной последовательности.

Снятие и проверка щеток генератора

1. Отключаем аккумуляторную батарею.

2. Отсоединяем штекерную колодку от щеткодержателя.

3. Шлицевой отверткой отворачиваем два винта крепления щеткодержателя

4. Снимаем щеткодержатель. Новый щеткодержатель устанавливаем в обратной последовательности

Проверьте легкость перемещения щеток в щеткодержателе. Если щетки заклинило, выньте два крепежных винта и снимите крышку щеткодержателя.

Очистите щетки и прочистите отверстия в щеткодержателе. Если не удается добиться требуемого результата, замените щеткодержатель в сборе или щетки

Замене также подлежат щетки со сколами трещинами или другими дефектами.

Проверьте выступание «а» щеток из щеткодержателя в свободном состоянии.

Если размер «а» менее 8 мм, замените щеткодержатель в сборе или щетки.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

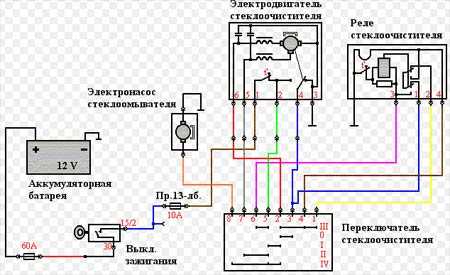

Электрическая схема стеклоочистителя Волги 3110

  • На 406-ом моторе: часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
  • не слишком надежен блок управления двигателем;
  • часто выходит из строя ДМРВ отечественного производства;
  • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.

На 402-ом двигателе:

  • Перегреваются и выходят из строя коммутаторы;

Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

«Свои» и «Чужие» генераторы Обзор генераторов для ГАЗели

В предыдущем номере нашего журнала шел разговор об аккумуляторных батареях на «Газелях». И мы упомянули, что главным залогом долгой и счастливой жизни аккумулятора является его полноценная зарядка. А потому сегодня разговор пойдёт о генераторах.

Зима подвергает суровым испытаниям устройства, обеспечивающие зарядный ток: противогололёдные реагенты вовсе не способствуют хорошей работе контактов, но при этом приходится максимально задействовать различные потребители. Долгий вечер и поздний рассвет вынуждают длительное время ездить с включенным наружным освещением. Днём в снегопад и метель лучше включить габаритные огни, а то и ближний свет. Постоянно работает вентилятор отопителя, а у микроавтобусов – еще и «печка» пассажирского салона и её электронасос. Чаще приходится пользоваться «дворниками» и омывателем лобового стекла. Добавим сюда плафоны освещения салона микроавтобуса. Именно зимой, по нашим наблюдениям, у многих водителей возникает потребность в установке в фары более мощных ламп и в пользовании «противотуманками». Магнитола или радиостанция тоже добавляют нагрузки на бортовую сеть.

Из сказанного следует, что перед установкой дополнительного оборудования полезно поупражняться в сложении и убедиться, что суммарная мощность потребителей не будет превышать мощности генератора. Потому что в противном случае нехватку электричества восполнит аккумулятор, и проблемы с утренним пуском станут неизбежными. Желательно, чтобы запас мощности генератора при всех включенных потребителях составлял не менее 20% для магистральных и 30% для городских перевозок.

Познакомимся с техническими характеристиками генераторов (все они являются машинами переменного тока, т.е. альтернаторами), которыми комплектуют нижегородские «полуторки». «Газели» оснащают несколькими моделями, выпускаемыми двумя заводами. Первый – московский АТЭ-1, входящий в АО «Прамо». Второй – самарский КАТЭК, известный ещё как «Завод имени Тарасова» и КЗАТЭ. Указываем оба названия, поскольку встречали их одновременно на ценниках в магазинах запчастей. По словам продавцов, качество изделий АТЭ-1 и КАТЭКа примерно одинаковое.

Двигатели ЗМЗ-402 оснащают генератором 191.3771 производства АТЭ-1 или самарским 1601.3701. Для этого же мотора предназначен выпускаемый на КАТЭКе генератор 1631.3701, отличающийся дополнительным выводом фазы для электронного тахометра в комбинации приборов ГАЗ-3110, используемой как на «Волге», так и на рестайлинговой «Газели». Сразу заметим, что генератор 1631 в принципе можно поставить на «Газель» с дорестайлинговой приборной доской, у которой тахометр получает сигнал с клеммы Т1 катушки зажигания. Вывод фазы в таком случае просто не задействуют. А вот 1601 модернизированной «Газели» не подходит: не будет работать тахометр.

Диагностика узла

Рассмотрим процесс диагностики на примере двигателя ЗМЗ-402, процедура проверки должна осуществляться с помощником:

  1. Для начала нужно завести мотор и подождать, пока он немного прогреется. Нажмите на газ, чтобы обороты силового агрегата увеличились до 3 тысяч в минуту.
  2. Затем включите электрооборудование, в частности, оптику (дальний свет), печку, дворники, световую сигнализацию.
  3. Когда потребители будут запущены, производится диагностика напряжения на клеммах АКБ. Значение напряжения в данном случае должно быть более 12 вольт, в противном случае следует проверять регуляторное устройство, обмотки, щетки, и кольца. Щетки могли со временем износиться, а контактные кольца окислиться. Чтобы более тщательно проверить работоспособность реле регулятора, надо отключить все оборудование и оставить только габаритные огни. При оборотах мотора около 1000-1200 в минуту значение напряжения должно составить в районе 13.8-14.5 вольт.
  4. Если вы хотите проверить цепь возбуждения агрегата, то надо отключить соединительный разъем от регуляторного устройства. Затем к выводу Ш разъема, а также корпусу реле подключаются щупы вольтметра с контролькой.
  5. Далее, активируется зажигание. Если лампочка не горит, то возможно, причина кроется в плохом контакте обмотки с контактными кольцами либо обрыве обмотки возбуждения. Также такая неисправность может быть обусловлена зависанием щеток или неработоспособностью контактных колец роторного механизма. Последние могли окислиться, подгореть либо просто износиться (автор видео о диагностике — Евгений Шевин).

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

На 406-ом моторе:

  • часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
  • не слишком надежен блок управления двигателем;
  • часто выходит из строя ДМРВ отечественного производства;
  • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.

На 402-ом двигателе:
Перегреваются и выходят из строя коммутаторы;

Возможные неисправности и способы их устранения

По каким признакам можно определить неправильную работу генераторной установки:

  • пропадает зарядка на устройстве;
  • нехватка заряда, оборудование не может питаться нормально током;
  • в бортовой сети образуется слишком высокое напряжение, составляющее больше 14.7 вольт;
  • сам агрегат стал работать слишком шумно.

Процедура замены щеток

В соответствии со схемой подключения, процедура замены щеток выглядит следующим образом:

  1. Сначала отключаются клеммы АКБ.
  2. Далее, нужно отключить разъем от щеткодержателя.
  3. Используя отвертку с плоским наконечником, нужно выкрутить два болта, фиксирующих крепление держателя.
  4. Затем сам держатель можно демонтировать и проверить выступ щеток из него. Если выступ меньше 8 мм, то сам держатель либо щетки подлежат замене. Процедура установки осуществляется в обратной последовательности. Также необходимо убедиться в том, что щетки без проблем перемещаются по держателю.

Нюансы замены ремня

Что касается замены ремня, то эта процедура также не особо сложная, выполняется она следующим образом:

  1. Сначала вам потребуется гаечный ключ на 12, им необходимо ослабить затяжку винта, фиксирующего натяжной ролик. Могут возникнуть трудности из-за расположенного рядом радиатора. Если радиатор вам мешает, то его можно снять.
  2. Далее, необходимо ослабить натяжку ремешка, для этого, используя гаечный ключ на 10, нужно провернуть винт натяжного ролика против часовой стрелки.
  3. После выполнения этих действий сам ремень можно снять со шкива.
  4. Затем производится установка нового ремешка. При помощи гаечного ключа надо вращать винт ролика до того момента, пока прогиб ремешка составит 15 мм под нагрузкой 8 кгс. При этом сама нагрузка должна быть приложена к центру ветви привода, то есть между шкивами генераторного устройства и насоса. Если натяжка вас устраивает, то нужно затянуть винт, который крепит ролик.

Как поменять подшипники самостоятельно?

Чтобы поменять подшипниковые элементы, нужно выполнить такие действия:

  1. Сначала сама генераторная установка снимается с автомобиля.
  2. Далее, с корпуса агрегата надодемонтировать пластмассовую крышку.
  3. После этого выкручивается щеткодержатель с реле регулятора, перед этим от него нужно отключить разъем с проводами.
  4. Затем следует будет снять четыре стяжных шпильки корпуса агрегата, а также крышку вместе со статорным механизмом.
  5. Далее, отключаются клеммы обмотки от диодного моста, демонтируется статор, а если нужно, то и сам мост.
  6. Теперь с вала можно демонтировать приводной шкив, а также крышку с подшипниковым устройством. Сам подшипник запрессован, поэтому он извлекается с помощью специального съемника. Установка подшипника производится путем его запрессовки, сборка осуществляется в обратном порядке.

Замена, ремонт и профилактика генератора на ГАЗ 3110

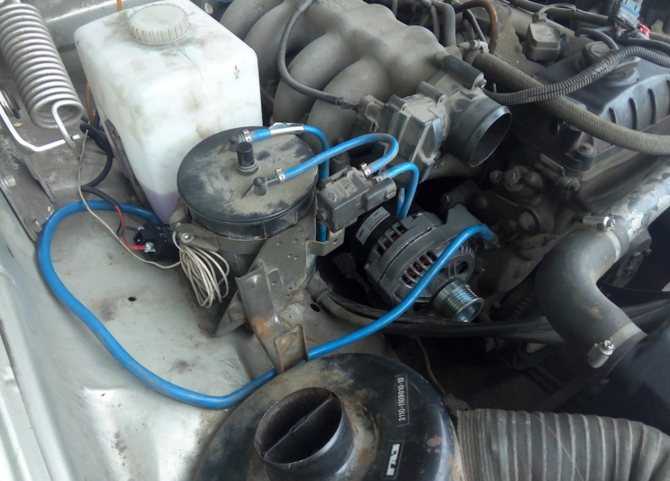

Расположение источника питания: моторный отсек, справа по направлению движения транспортного средства.

Необходимые материалы, инструменты:

  • рожковые, накидные ключи;
  • вороток, головки;
  • динамометрический ключ для точности силы зажима;
  • новый ремень приводных механизмов по мере необходимости;
  • пластиковая лопатка для съема ремня;
  • отвертки с набором бит, чтобы поменять щетки.

Пошаговая инструкция по замене:

  1. Глушим двигатель автомобиля.
  2. Открываем капот.
  3. Ослабляем крепление клемм, снимаем их с АКБ.
  4. Отпускаем болт – фиксатор кронштейна.
  5. Выводим генераторную установку вниз.
  6. Снять ремень приводных механизмов.
  7. Извлекаем ИП из моторного отсека для дальнейшего проведения профилактики.
  8. По завершении диагностических работ устанавливаем детали в обратной очередности.

После демонтажа ИП мастер проводит его очистку, первичный осмотр, определяет вероятные поломки. Комплектующие заменяют новыми, зачищают клеммы на роторе.

Деталь не подлежит установке, если в корпусе обнаружены трещины. Последующая эксплуатация технического средства небезопасна.

Целостность обмотки ротора проверяем мультиметром. Профилактике также подлежит диодный мост. Не забывайте проверить целостность предохранителя, замените новым по мере необходимости, соблюдайте ампераж.

При условии соблюдения рекомендаций специалистов последующая профилактика источника питания через 30 – 40 тыс. км.

Чтобы продлить срок эксплуатации электрического оборудования соблюдайте график проведения технических осмотров. Приобретайте детали с оригинальными каталожными артикулами, полный перечень серийных номеров указан в табличных данных.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
