Волга 31105 руководство по эксплуатации, устройство, диагностика, ремонт

Свойства электрооборудования

Основное предназначение электропроводки в автомобилях — передача электрических сигналов к электронным компонентам и исполнительным устройствам. Поэтому, электропроводка наделяется особенностями, зависящими от функциональности транспортного средства, на котором она применяется.

Схема проводки Газель 405 с запорожским двигателем ЗМЗ-402

Например, схема проводки на Газель отличается из-за разной платформы и разных силовых агрегатов, что требует иного расположения электронных элементов.

В частности:

  • Для версии с карбюраторным силовым агрегатом используется классическая система зажигания;
  • На автомобиле с инжекторной системой впрыска топлива устанавливается электронная система зажигания.

Силовой агрегат с инжекторной системой впрыска топлива ЗМЗ-405.22

Особенности применяемых силовых агрегатов

Горьковский автозавод, разработавший и освоивший выпуск малотоннажного грузовика в 1994 году, испытывал трудности с силовыми агрегатами.

На тот момент можно было использовать на автомобиле:

  • Карбюраторный УМЗ производства Ульяновского моторного завода;
  • Карбюраторный ЗМЗ, а позднее и инжекторный от Заволжского моторного завода.

Особенностью был тот факт, что данные силовые агрегаты использовались и для комплектации:

  • Легковых автомобилей Волга;
  • Автомобилей повышенной проходимости УАЗ.

Соответственно, были рассчитаны на определенные платформы. Вот почему схема проводки для новой модели потребовала принципиальных изменений под грузовую версию.

Это привело к тому, что на автомобильном рынке возникли собственные имена:

  • Газель 405 (с силовым агрегатом ЗМЗ-40524 и 40522.10);
  • Газель 421 (с двигателем УМЗ-4216).

У каждой модификации были и разные системы управления работой двигателя, что повлекло за собой и изменения системы электрической проводки:

  • Моторы с системой впрыска топлива комплектовались элементами электронного зажигания, поскольку силовые агрегаты данной конструкции более требовательны к качеству топлива;
  • Для версии с карбюраторным мотором электропроводка Газели была более традиционной, хотя и имела свои конструктивные особенности. В частности иное расположение в подкапотном пространстве.

Начиная с 2001 года, в производственной программе автопроизводителя появилась и дизельная версия.

На такую Газель электропроводка устанавливалась с учетом более мощного:

  • Генератора;
  • Стартера;
  • Аккумуляторной батареи повышенной емкости.

Самостоятельное обслуживание

Большинству автовладельцев, имеющих Газель схема электропроводки нужна в первую очередь для обслуживания и ремонта. Ведь любую поломку и отказ, произошедший в системе зажигания или наружного освещения необходимо как можно быстрее исправить.

Кроме того, необходимо учитывать и специфику эксплуатации отечественной техники:

  • Низкое качество сборки вызывает отказы и поломки вдали от СТО и мастерских (короткие замыкания из-за нарушения изоляции, гниение контактов и их коррозия и т.п.);
  • Суровые климатические условия, которые особенно проявляются в зимний период. В частности, запуск двигателя в сильные морозы создает повышенную нагрузку на электропроводку;
  • Низкое качество топлива также может вызывать отказы системы зажигания и впрыска;

Замена проводки Газель по нормативам СТО занимает не менее 10 нормо-часов

Технические характеристики

Прежде чем обратиться к электросхеме двигателя и всего транспортного средства Волга 3110, стоит рассмотреть основные технические характеристики движка. 406 двигатель, который устанавливался на автомобиль, имеет высокие технические характеристики и простоту конструкции.

Итак, рассмотрим, основные технические характеристики и особенности мотора 406 для ГАЗ 3110:

Тип Рядный
Топливная система На бензине
Система впрыска Инжектор
Объем 2,3 литра (2280 см. куб)
Мощность 100-110 лошадиных сил
Количество цилиндров 4
Количество клапанов 16
Диаметр цилиндра 92 мм
Расход топлива 11 литров на 100 км
Система охлаждения Жидкостное, принудительное
Порядок работы цилиндров 1-3-4-2

Неисправности в электросхеме «Газель»

Во время эксплуатации автомобиля могут периодически возникать различные неисправности. Причины неполадок могут быть следующими:

  • Происходит естественное старение проводов. Электропроводка, как и все другие детали автомобиля, через определенное время нуждается в замене;
  • Периодически происходящая перегрузка (короткое замыкание) приводит к оплавлению изоляции, и провода со временем начинают замыкать между собой;
  • Пропадает масса (общая или на определенном жгуте). Если плохая общая масса, то может плохо крутить стартер при запуске двигателя.

    Схема устройства стартера Газели При пропадании массы на любом из жгутов перестает нормально работать любое электрооборудование. Например, если нет массы на задние фонари, то вместо сигнала поворота будут перемигиваться все лампочки на заднем фонаре (типа «гирлянда»);

  • Окисление клемм на аккумуляторе. Также может плохо крутить стартер, а может и вовсе не запускаться. Что характерно – при попытке запустить ДВС тут же гаснут все лампочки на панели приборов;
  • Подгорели токопроводящие дорожки или посадочные места в блоке предохранителей. Ремонтировать блок не всегда целесообразно, лучше заменить на новую деталь. Чтобы избежать ненужных проблем с электропроводкой, категорически не рекомендуется устанавливать «жучки» вместо предохранителей.

Может выходить из строя электронная система управления двигателем. Многие неисправности на ГАЗ 3302 и ГАЗ 2705 владельцы машин могут устранить самостоятельно. Несложно разобраться с предохранителями, с освещением, с отсутствием зарядки. А вот электронику двигателя лучше доверить специалистам – без диагностического оборудования находить причины неполадок в системе управления ДВС сложно.

Эволюция и модернизация автомобилей ГАЗ-3110: особенности электросхемы

Каждый автовладелец должен разбираться в электросхеме своего автомобиля. Эти знания помогут при необходимости выполнить ремонт проводки и найти неисправность. Несмотря на то, что автомобили отечественного производства не комплектуются таким количеством приборов и устройств, как импортные авто, их схемы также достаточно сложные. Что представляет собой электросхема ГАЗ-3110, какие неисправности для нее характерны и что нужно знать о профилактике — читайте в этой статье.

  • систему запуска мотора;
  • зажигания, в которую входят распределитель, свечи, катушка и т.д.;
  • внешнее освещение авто, в том числе противотуманная оптика, световая сигнализация и поворотники;
  • приборная панель;
  • освещение салона, а также все устройства, установленные в нем;
  • система обогрева — печка;
  • стеклоочистительный узел;
  • устройство корректировки освещения фар;
  • система управления двигателем на микропроцессоре;
  • монтажный блок предохранительных устройств.

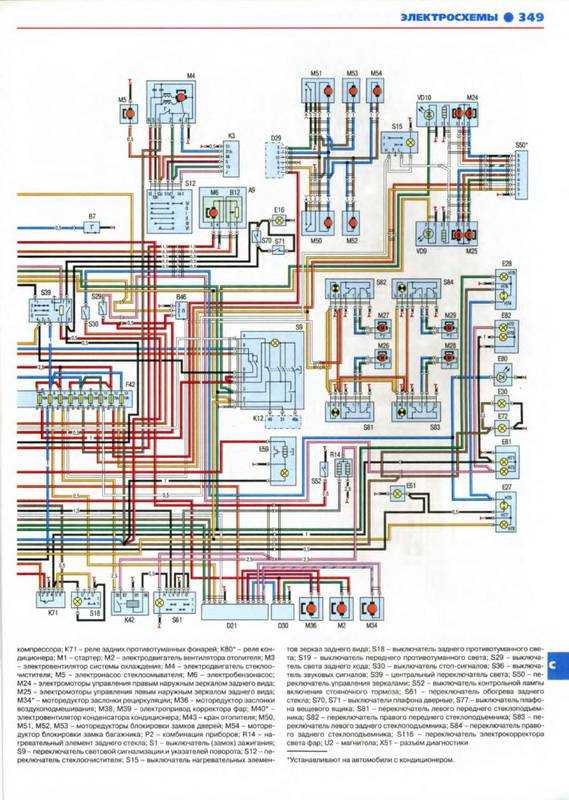

Фотогалерея «Схемы подключения подсистем»

Возможные неисправности проводки

Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут произойти:

  1. Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выходов либо их подгоранием. Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто вышел из гнезда, такое часто бывает при плохой фиксации штекера и постоянной ездой по неровным дорогам.
  2. Разряд АКБ. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если это случилось в теплое время года, то нужно проверить заряд АКБ, уровень и плотность электролита, а также корпус на предмет повреждений.
  3. Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв необходимо ликвидировать путем замены провода, а замененный провод следует также обмотать изолентой — это позволит создать дополнительный слой изоляции. При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
  4. Перегорание предохранительного элемента. Такая проблема наиболее актуальна для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя.

Профилактика проводки

Что нужно знать о профилактике электросети:

  1. Не допускается использование самодельных предохранителей монеток, кусков проволоки и т.д. Такая проблема может привести к короткому замыканию, в более тяжелых случаях она может спровоцировать возгорание.
  2. Помните о том, что автомобильный аккумулятор нуждается в периодическом ТО. Как минимум раз в год нужно подзаряжать батарею, также следует производить диагностику плотности рабочей жидкости в банках и ее уровня. Если вы заметили, что электролита в банках мало, то нужно восполнить его уровень.
  3. Если вы самостоятельно устанавливаете противоугонную систему, видеорегистратор и прочие устройства, то проследите за тем, чтобы подключение проводов было качественным и надежным.
  4. Если обнаружились неполадки в работе электрооборудования, то их необходимо решать как можно быстрее. При необходимости обратитесь к электрику.

Простой и эффективный способ диагностики коммутатора в автомобиле ГАЗ описан на видео ниже (автор — канал altevaa TV).

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.

Вот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

  1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
  2. Зачищаете;
  3. Прикручиваете новый контакт;
  4. Изолируете;
  5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Совет: если предстоит замена проводки своими руками, то не поленитесь при снятии старых жгутов отмечать на новой проводке узлы и контакты, к которым она будет подключаться. Для этого потребуется скотч и бумага с ручкой – подписывайте и приклеивайте к проводке рукотворные подсказки (данный совет поможет и при использовании деталей с других авто — см. статью Схема электропроводки ГАЗель 406).

Отключили старый провод на машине – отметьте его на новой. Такой подход существенно упростит работу и поможет избежать ошибок

ГАЗ 3110 | Электровентилятор системы охлаждения двигателя

Схема включения электродвигателя вентилятора системы охлаждения двигателя

На части автомобилей для обдува радиатора системы охлаждения воздухом предусмотрен электровентилятор. Он включается при срабатывании датчика-выключателя 37101Б, установленного в нижней части правого бачка радиатора. Ранее питание на электродвигатель вентилятора подавалось через реле. В этом случае применялся датчик температуры ТМ-108. В настоящее время схема электровентилятора упрощена и питание электродвигателя производится непосредственно через контакты датчика-выключателя. Датчик неразборный – в случае неисправности подлежит замене.

Электродвигатель МЭ-272 (или ему подобный) – постоянного тока с возбуждением от постоянных магнитов. Установлен в кожухе, закрепленном на кронштейнах радиатора. При эксплуатации электродвигатель обслуживания не требует, неисправный подлежит замене.

Технические данные электровентилятора и датчика 37101Б (ТМ-108)

Номинальная частота вращения вала электродвигателя с крыльчаткой, мин –1 2500 – 2800
Потребляемая сила тока электродвигателя, А 14
Температура замыкания контактов датчика, °C 82±2 (82 ±2)
Температура размыкания контактов датчика, °C 87±2 (87±2)

Перегревается двигатель, электровентилятор не включается.

Для проверки электродвигателя вентилятора подаем на выводы электродвигателя напряжение 12В от аккумуляторной батареи – исправный двигатель заработает.

Для проверки датчика температуры электровентилятора, отсоединив провода от датчика температуры, соединяем их между собой при включенном зажигании. Если вентилятор заработает – неисправен датчик.

Подсоединив омметр к выводам датчика и опустив его на длину резьбы в воду, термометром измеряем температуру включения и выключения датчика. Для этого воду нагреваем почти до кипения, а затем контролируем остывание. У исправного датчика температурная характеристика не должна отличаться от приведенной выше.

automn.ru

Как снять печку ГАЗ 3110

Снятие печки ГАЗ 3110 — процесс длительный и трудоёмкий, а, кроме того, подразумевающий снятие панели, из-за чего многие автолюбители предпочитают с ним не связываться.

К счастью, для замены печки необязательно снимать панель полностью — достаточно её немного отодвинуть.

Какие инструменты нужны

Чтобы снять печку ГАЗ 3110, хватит обычного набора инструментов, который наверняка найдётся в гараже каждого автолюбителя.

В частности, понадобятся:

  • два ключа на «10»;
  • ключ на «13»;
  • шлицевая отвёртка.

Для снятия печки ГАЗ 3110 достаточно простого набора инструментов

А также могут пригодиться крестовая отвёртка, кусачки, плоскогубцы и молоток.

Кроме того, пригодится ветошь и ёмкость объёмом не менее 10 литров.

Как снять печку ГАЗ 3110, не снимая панели

Производить снятие печки с автомобиля ГАЗ 3110 следует в светлом, защищённом от влаги месте, например, в гараже или на даче под навесом.

И также стоит отметить, что производить снятие печки с «Волги» в одиночку достаточно проблематично, поэтому лучше пригласить кого-нибудь помочь вам.

Первое, что необходимо сделать, приступая к демонтажу печки, — снять минусовую клемму аккумулятора.

Так производится обесточивание всех электронных компонентов автомобиля, а значит, при работе вас не ударит током.

На первом этапе потребует произвести ряд манипуляций под капотом автомобиля.

  1. Необходимо слить охлаждающую жидкость. Для этого следует ослабить хомуты на патрубках, ведущих к радиатору. Жидкость сливается в заранее подготовленную ёмкость.
  2. Далее нужно снять кран печки. Для этого откручиваются гайки крепления и снимается кран со шпилек.

Необходимо открутить гайки крепления к брызговику и снять краник со шпилек

Следующий этап работ производится со стороны салона.

  1. Отодвигается торпеду. Для этого обычно снимают пепельницу и прикуриватель, удаляют облицовку рулевой колонки и откручивают крепление торпеды, которое состоит из двух болтов и шести саморезов.

Откручиваем верхние и нижние крепления, отсоединяем проводку и вынимаем пепельницу

Снимаем распределитель отопителя ГАЗ 3110

После этих манипуляций вновь нужно переместиться к капоту.

Ослабив хомуты, отсоединить шланги от радиатора и снять прокладки с патрубков.
Открутить гайки, которыми корпус печки крепится к кузову и воздухозаборнику

Действовать нужно максимально аккуратно, потому что на этом этапе работ особенно легко повредить радиатор.

Наконец, осторожно опустить правый край корпуса и потянуть печку на себя.

Финальный этап работы — снимаем отопитель

Тюнинг и доработка

Двигатель ГАЗ 3110 и все его семейство легко поддаются тюнингу и доработке. Если говорить о карбюраторной версии, то переделка проводится стандартно относительно ЗМЗ 402. При этом необходимо переточить поршневую группу, а также установить облегченные детали, такие как поршни, коленчатый вал и клапаны.

Остальная доработка касается системы воспламенения топливной смеси, а именно система зажигания, а также подачи топлива и воздуха. Так, у карбюратора растачивают жиклеры или система впрыска меняется на моноинжекторную. Воздушный фильтр заменятся на «нулевого» сопротивления.

Что касается системы зажигания, то ее можно улучшить путем установки бесконтактной группы, заменой проводов и свечей, а также выставлением более раннего зажигания.

В случае с инжекторным двигателем, то все не так и просто, как кажется. Обычной расточкой поршневого механизма не обойтись. Так, как и в случае с карбюраторным мотором облегчается сам вес силового агрегата. Для того, чтобы выставить систему впрыска, придется заглянуть в электронный блок управления двигателем, то есть сделать чип тюнинг.

Кстати, он бывает трех видов: стандартный (баланс расхода топлива и мощности), мощностной (на увеличение мощности, но при этом увеличится расход) и экономический (снижение расхода и потеря некоторых мощностных характеристик).

Для улучшения подачи воздуха устанавливается «нулевой» воздушный фильтр. Что касается системы охлаждения, то рекомендуется установить улучшенную помпу и термостат, а стандартные патрубки заменить на силиконовые. Но, это не все. О тюнинге моторов ГАЗ 3110 можно говорить еще много, но автомобилист должен понимать, чего он хочет достигнуть.

Общие сведения

Схема электропроводки в автомобиле ГАЗ с двигателем карбюратор или инжектор состоит из множества компонентов.

  1. Система зажигания. Этот узел состоит из разных компонентов, основными являются распределительное устройство, свечи, а также высоковольтные провода, передающие заряд. От работоспособности этой системы зависит функциональность двигателя и его работа в принципе.
  2. Оптическая система. В нее входят все внешние фары, начиная от габаритов и заканчивая стоп-сигналами и противотуманками.
  3. Освещение в салоне авто, в том числе на приборной панели.
  4. Электронная система управления двигателем (в зависимости от модели авто).
  5. Система стеклоочистки, включающая в себя электродвигатель и щетки стеклоочистителя.
  6. Топливная система, одним из основных компонентов которой является насос.
  7. Аккумуляторная батарея и генераторный узел.
  8. Аудиосистема, если имеется, и т.д.

Резюме

Вот таким оригинальным способом можно заполучить не только рабочие детали, требуемые для переделки авто на газ, но и удешевить работу путем продажи ненужных деталей и узлов.

Теперь что касается подключения косы управления двигателем.

подключал вот по такой схеме:

f-a.d-cd.net/9616228s-960.jpg всего надо подключить три провода — от замка зажигания — два силовых провода( постоянный и предохранитель)

Читать также: Радиатор на рено сандеро

остается 3 провода два провода( + и -) из колодки идут на чек в приборку один на бензонасос ЭБУ повесил с правой стороны торпеды

Место для лампы Check выбрал не использованное окно в приборной панели

Воздушный фильтр закрепил на лонжерон двумя самодельными крепениями

ну и общий вид мотора на законном месте

Система управления двигателем ЗМЗ-40522 на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310, конструкция, схемы системы, блок управления Микас 7.1 и Микас 7.2.

Также система управления двигателем ЗМЗ-40522 на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310, гарантирует его бездетонационную работу. Кроме того, система управления двигателем:

— Управляет подачей воздуха в момент пуска, прогрева двигателя, на холостом ходу и в режиме торможения двигателем. — Управляет вентилятором радиатора системы охлаждения двигателем.

Система управления двигателем ЗМЗ-40522 на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310 состоит из электронного блока управления Микас 7.1 или Микас 7.2, соединенного жгутом проводов с датчиками и исполнительными устройствами. В систему управления входят следующие датчики:

— Синхронизации (частоты вращения и положения коленчатого вала). — Фазы (положения распределительного вала). — Детонации. — Массового расхода воздуха (проходящего через воздушный фильтр). — Положения дроссельной заслонки. — Температуры охлаждающей жидкости. — Температуры воздуха во впускном трубопроводе.

— Форсунки. — Катушки зажигания. — Регулятор холостого хода. — Сигнализатор системы управления двигателем. — Реле топливного насоса и электромагнитной муфты вентилятора системы охлаждения.

С неисправным датчиком синхронизации двигатель ЗМЗ-40522 на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310 работать не будет. В случае выхода из строя датчиков положения дроссельной заслонки, массового расхода воздуха, фазы или детонации, система переходит на резервный режим работы, позволяющий автомобилю доехать своим ходом до места ремонта.

О переходе на резервный режим система информирует водителя включением лампы сигнализатора системы управления двигателем. Непродолжительная работа двигателя в таком режиме не может стать причиной выхода его из строя, однако пуск двигателя может быть затруднен, ухудшится приемистость автомобиля, возрастут расход топлива и токсичность отработавших газов.

Схема разъемов комбинации приборов нового образца на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310.

Электронный блок управления двигателем ЗМЗ-40522 на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310 — это специализированный компьютер. Он принимает сигналы от датчиков и выдает управляющие команды на исполнительные элементы системы. На автомобиле Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310 с двигателем ЗМЗ-40522 установлен блок управления Микас 7.1 или Микас 7.2.

Его микропроцессор рассчитывает необходимые параметры сигналов для исполнительных устройств (на основе данных, полученных от датчиков) по программе, введенной в память блока управления (ПЗУ). Программа имеет функцию подстройки системы к различным условиям эксплуатации и нагрузкам на двигатель. Информация о настройках хранится в памяти (ОЗУ) блока системы управления двигателем. При отключении аккумуляторной батареи данная информация будет утеряна.

Блок управления Микас 7.1 или Микас 7.2 диагностирует цепи датчиков, а также проверяет исправность собственной схемы. При обнаружении неисправности блок включает лампу сигнализатора системы управления двигателем в комбинации приборов и записывает в память код неисправности.

Электронный блок управления Микас 7.1 или Микас 7.2 установлен в моторном отсеке. Закреплен на щитке передка болтами с отрывными головками. Сигнализатор системы управления двигателем включается также при временных сбоях в работе одного из датчиков или при перегреве двигателя и гаснет сразу, после того как неисправность исчезнет. Система диагностики блока управления Микас 7.1 или Микас 7.2 имеет несколько режимов работы.

Источник
